Sound4you LBS20 User manual

661699
Portable Wireless Stereo Speaker

D BEDIENUNGSANLEITUNG
Herzlichen Glückwunsch und vielen Dank für den Kauf
dieses Schwaiger Produktes. Diese Bedienungsan- leitung
soll Ihnen bei dem Umgang und der Bedienung mit
diesem Produkt helfen. Lesen Sie die Gebrauchsanweisung
sorgfältig durch. Bewahren Sie die Anleitung während
der gesamten Lebensdauer des Produktes auf, und geben
Sie diese an nachfolgende Benutzer oder Besitzer weiter.
Bitte prüfen Sie den Packungsinhalt auf Vollständigkeit
und stellen Sie sicher, dass keine feh-lerhaften oder
beschädigten Teile enthalten sind.
Bestimmungsgemäßer Gebrauch
Dieser Bluetooth® Stereo Lautsprecher mit Leuchtband
dient zur kabellosen Wiedergabe von Audiodateien. Der
Laut-sprecher kann dabei entweder über Bluetooth®
oder ein 3,5 mm Klinkenkabel mit Smartphones, Tablets,
Computern oder anderen Wiedergabegeräten verbunden
werden. Mithilfe der eingebauten Magnete werden beide
Teile des Dop-pellautsprechers einfach zusammengehalten.
Allgemeine Sicherheits- & Wartungshinweise
WARNUNG
• Dieses Produkt ist für den privaten, nicht gewerblichen
Haushaltsgebrauch vorgesehen.
• Bei diesem Produkt handelt es sich um ein elektronisches
Produkt, welches nicht in Kinderhände gehört!
BewahrenSie es deshalb außerhalb der Reichweite von
Kindern auf.
• Lassen Sie das Produkt nicht fallen und setzen Sie es
keinen starken Erschütterungen aus.
• Führen Sie keine Objekte in die Anschlüsse oder
Önungen des Produkts ein.

• Zerlegen Sie das Produkt nicht in seine Einzelteile. Das
Gerät enthält keine vom Benutzer zu wartenden Teilen.
Der unsachgemäße Zusammenbau kann zu elektrischen
Schlägen oder Fehlfunktionen führen.
• Reinigen Sie dieses Produkt nur mit einem fusselfreien,
maximal leicht feuchten Tuch und verwenden Sie
keineaggressiven oder ätzenden Reinigungsmittel. Achten
Sie hierbei besonders darauf, dass kein Wasser (keine
Flüs-sig-/ Feuchtigkeit) in das Produkt gelangt.
• Das Produkt hat die Schutzklasse IPX5. Bei geschlossener
Abdeckung der Kabelanschlussstellen, ist es vor Strahl-
wasser aus allen Richtungen und Staub geschützt.
• Setzen Sie den Lautsprecher niemals hohen
Temperaturen oder extremer Kälte aus.
• Benutzen Sie das Gerät während eines Unwetters nicht
im Außenbereich.
• Halten Sie den Lautsprecher von oenem Feuer fern.
• Um eine ausreichende Belüftung sicherzustellen, decken
Sie den Lautsprecher nicht ab und sorgen Sie dafür, dass
sich keine Gegenstände in unmittelbarer Nähe (ca. 50
mm) zum Lautsprecher benden.
ACHTUNG!
Eine zu hohe Lautstärke kann Hörschäden
verursachen! Halten Sie die Lautstärke immer auf einem
vernünfti-gen Niveau. Hohe Lautstärken können – selbst
bei kurzer Dauer – zu Hörschäden führen.
Wichtige Sicherheitshinweise zum integrierten Akku
Bei ordnungsgemäßer Anwendung sind wiederauadbare
Lithium-Ionen und Lithium-Polymer-Akkus eine sichere und
zuverlässige Stromquelle für tragbare Geräte. Fehlerhafter
oder unsachgemäßer Gebrauch kann jedoch zu Auslaufen,
Verbrennungen, Feuer oder Explosion/Disassemblierung
führen und Personenschäden oder Schäden des Geräts
her-vorrufen.

• Der Akku ist fest im Gehäuse eingebaut, er ist nicht
wechselbar.
• Werfen Sie das Produkt niemals in Feuer. Es besteht eine
Brand- und Explosionsgefahr durch den Akku.
• Laden Sie den Akku des Gerätes regelmäßig auf, auch
wenn Sie dieses über einen längeren Zeitraum hinweg
nichtverwenden (etwa alle 3 Monate). Andernfalls kann
es zu einer Tiefentladung des Akkus kommen, die diesen
dau-erhaft unbrauchbar macht.
• Durch die verwendete Akkutechnik ist beim
Aufladevorgang keine vorherige Entladung des Akkus
notwendig.
• Platzieren Sie das Produkt beim Ladevorgang auf einer
hitzeunempndlichen Oberäche. Eine leichte Erwärmung
beim Ladevorgang ist normal.
• Ausgelaufene oder beschädigte Akkus können bei
Berührung mit der Haut Verätzungen verursachen,
benutzen Siedeshalb in diesem Fall geeignete
Schutzhandschuhe.
• Aus Akkus auslaufende Flüssigkeiten sind chemisch
sehr aggressiv. Gegenstände oder Oberächen, die damit
inBerührung kommen, können teils massiv beschädigt
werden.

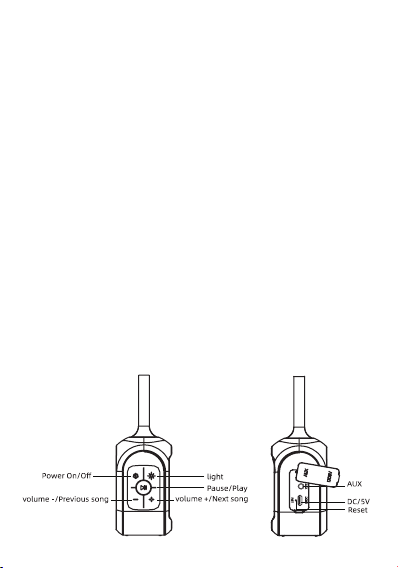

Produkt im Detail

Einschalten Drücken und Halten Sie den Ein/
Aus Knopf für 2-3 Sekunden LED leuchtet blau
Ausschalten Drücken und Halten Sie den Ein/
Aus Knopf für 2-3 Sekunden LED aus
Lichtband 1x Drücken -> Lichtband
dauerhaft einschalten; ein
weiteres Mal um das Lichtband
pulsierend aueuch-ten zu
lassen, noch einmal, um es
wieder auszuschalten
Lautstärke
lauter Drücken Sie kurz den Volume
Plus Knopf
Lautstärke
leiser Drücken Sie kurz den Volume
Minus Knopf
Nächster
Titel Drücken und Halten Sie den
Volume Plus Knopf für 1
Sekunde
Vorheriger
Titel Drücken und Halten Sie den
Volume Minus Knopf für 1
Sekunde
Play/Pause /
Stumm Drücken Sie kurz den Play Knopf
(Im AUX-Modus schalten Sie so
auf stumm)
Anruf an-ne
hmen Drücken Sie kurz den Play Knopf
bei einem eingehenden Anruf LED leuchtet blau
Anruf ableh-
nen Drücken und Halten Sie den Play
Knopf bei einem eingehenden
Anruf
LED leuchtet blau
Anruf been-
den Drücken Sie kurz den Play Knopf
während eines Anrufes LED leuchtet blau
Lieferumfang
Bluetooth® Lautsprecher, Type C Ladekabel, 3,5 mm
Klinkenkabel, Bedienungsanleitung

LED-Code Bedeutung
Rot blinkendes Licht Schwache Batterieladung (<10%)
Rot / Blau blinkendes Licht Akku wird geladen
Rotes Licht aus Akku ist aufgeladen
Ein-/Ausschalten
• Drücken Sie den POWER ON/OFF Knopf bis ein kurzer
Signalton ertönt und das blaue Status LED-Licht angeht.
• Drücken Sie den POWER ON/OFF Knopf erneut bis ein
kurzer Signalton ertönt und das blaue Status LED-Licht
aus-geht.
Pairing Modus (Bluetooth® Kopplung)
1. Schalten Sie den Lautsprecher wie oben beschrieben
ein.
2. Suchen und wählen Sie „LBS20“ in den Bluetooth®
Einstellungen Ihres Mobilgerätes.
3. Die Status LED leuchtet dauerhaft blau und Sie hören
einen kurzen Signalton, sobald der Lautsprecher mit
IhremGerät verbunden ist.
Erste Inbetriebnahme
HINWEIS
Es wird geraten vor der ersten Benutzung dieses
Produktes, den integrierten Akku vollständig aufzuladen!
Ablauf:
1. Verwenden Sie das mitgelieferte Type C Kabel und
stecken Sie den Type C Stecker in die entsprechende
Buchseunter der Schutzabdeckung seitlich am Produkt.
2. Schließen Sie nun den USB-Stecker des Ladekabels an
einen USB Ladeadapter oder eine aktive USB-Buchse an(z.
B. Laptop oder Computer).
3. Während des Ladevorgangs blinkt die Status LED
am Gerät rot / blau auf. Sobald der Akku vollständig
aufgeladenist, leuchtet diese dauerhaft rot.
Der Lautsprecher schaltet sich automatisch aus,
wenn die Batterieladung weniger als 3% beträgt.
Betriebsarten & Funktionen

HINWEIS:
• Der Lautsprecher sollte sich nicht weiter als in einem
Umkreis von 10 m um Ihr Gerät benden.
• Wenn der Lautsprecher eingeschaltet ist, verbindet er
sich automatisch mit dem zuletzt verbundenen Gerät, falls
dieses verfügbar ist. Falls nicht, wechselt der Lautsprecher
in den Pairing Modus. (Der Lautsprecher kann maximal8
bereits verbundene Geräte speichern)
• Der Lautsprecher schaltet sich automatisch nach 10
Minuten aus, wenn er in dieser Zeit nicht mit einem
Gerätverbunden wird.
Bluetooth® Verbindung manuell trennen
(Entkopplung)
Drücken und halten Sie den Volume Plus und den Volume
Minus Knopf für 1 Sekunde bis das LED-Status Licht wieder
schnell blau blinkt. Sie hören einen kurzen Signalton.
Danach ist der Lautsprecher wieder getrennt von Ihrem
Bluetooth® Gerät und befindet sich wieder im Pairing
Modus.
Lichtband ein-/ausschalten
Um das Lichtband, welches beide Lautsprecher miteinander
verbindet, einzuschalten, drücken Sie 1x auf den Licht-
Knopf. Das Lichtband leuchtet daraufhin dauerhaft. Durch
einen weiteren Klick auf den Licht-Knopf beginnt das Licht
band abwechselnd und pulsierend aufzuleuchten und das
Licht ist nicht mehr dauerhaft an. Durch einen weiteren
Klick auf den Licht-Knopf schalten Sie das Lichtband
wieder aus, woraufhin es nicht mehr leuchtet.
Verbindung über AUX-Eingang
1. Schalten Sie den Lautsprecher wie oben beschrieben
ein.
2. Benutzen Sie das mitgelieferte 3,5 mm
Klinkenanschlusskabel, um Ihr externes Gerät mit dem
AUX-In Anschluss des Lautsprechers zu verbinden.

3. Der Lautsprecher wechselt automatisch in den AUX-In
Modus und das Status LED-Licht leuchtet dauerhaft grün.
HINWEIS:
• Im AUX-IN Modus, sind die Funktionen „Titel
überspringen“ und „Freisprechfunktion“ nicht verfügbar.
Die Bedie-nung erfolgt in diesem Modus ausschließlich
über das angeschlossene Wiedergabegerät.
• Um wieder in den Bluetooth® Modus zurückzukehren,
ziehen Sie einfach das 3,5 mm Klinkenanschlusskabel
ausder Buchse am Lautsprecher heraus.
Zurücksetzen des Lautsprechers
Sollten Probleme mit dem Lautsprecher auftreten, können
Sie diesen ganz einfach zurücksetzen. Trennen Sie ihn
hierzu vom Ladekabel und stechen sanft mit einer dünnen
Nadel (Durchmesser <3 mm) für 2 Sekunden in die dafür
vorgesehene RESET Öffnung bis das Status LED-Licht
erlischt. Die RESET Öffnung befeindet auf der Rückseite
eines jeden Lautsprechers neben dem AUX-Eingang.
Fehlerbehebung
Lautsprecher lässt sich nicht einschalten
Laden sie den Lautsprecher auf und stellen Sie sicher, dass
er genug Strom hat.
Lautsprecher verbindet sich nicht mit meinem Gerät
Bitte überprüfen Sie folgendes:
Das Bluetooth® Gerät unterstütz Bluetooth® A2DP Prole;
Die Lautsprecher benden sich innerhalb eines Umkreises
von höchstens 10 m von Ihrem Gerät entfert. Der
Lautsprecher bendet sich im Pairing Modus (LED-Status
Licht leuchtet blau).
Kein Ton
Stellen Sie sicher, dass die Lautstärke sowohl am
Lautsprecher als auch an Ihrem Gerät auf ein hörbares
Niveau eingestellt ist. Stellen Sie sicher, dass Ihr Gerät
erfolgreich mit dem Lautsprecher verbunden ist. Das
Status LED-Licht leuchtet dauerhaft blau.

Modellbezeichnung /
Bluetooth ® Pairing
Name
LBS20
Bluetooth ® Version V4.2
Bluetooth ® Prole HFPV1.5, A2DPV1.2, AVRCPV1.4,
GAVDPV1.2, AVDTPV1.2, SPPV1.2,
AVCTPV1.2
Bluetooth ® Reichweite 10 m
Ausgangsleistung 2x 5 W
Lautsprechertreiber φ 2x 45 mm (4Ω, 2x 15W)
Frequenzbereich 150 Hz – 15 kHz
Signal-Stör-Verhältnis
(SNR) 270 dB
Batterietyp Lithium-Ion (3,6 V / 1.500 mAh)
Spannungsversorgung Eingang: DC 5 V, 1 A
Wiedergabedauer 6 – 15 h (abhängig von Lautstärke und
Art der Wiedergabe)
Ladedauer Ca. 2 h
Anschlüsse 1x Type C Buchse, 1x 3,5 mm
Klinkenbuchse
Schutzklasse IPX5
Abmessungen 183 x 81 x 92 mm
Gewicht 650 g
Schlechte Klangqualität
Verringern Sie den Abstand zwischen dem Lautsprecher
und Ihrem Gerät und entfernen Sie jegliche Hindernisse.
Technische Daten

Verdünnungen ist unter- sagt, da Sie die Beschichtung
bzw. die Oberfläche des Produktes beschädigen könnte.
Reinigen Sie das Produkt daher aus-schließlich mit einem
weichen, fusselfreien sowie maximal leicht feuchten Tuch.
Entsorgung
Zum Schutz vor Transportschäden wird das Produkt
in einer Verpackung aus recyclingfähigen Materialien
gelie- fert. Entsorgen Sie diese sortenrein in den
bereitgestellten Sammelbehältern. Fragen Sie für eine
umweltgerech- te Entsorgung des Produktes Ihren
örtlichen Entsorgungsbetrieb oder Ihre kommunale
Verwaltung.
Elektrische und elektronische Geräte sowie Batterien
dürfen nicht mit dem Hausmüll entsorgt werden. Der
Verbraucher ist gesetzlich verpflichtet, elektrische
und elektronische Geräte sowie Batterien am Ende
ihrer Lebensdauer an den dafür eingerichteten,
öentlichen Sammelstellen oder an die Verkaufsstelle
zurückzugeben. Einzelheiten dazu regelt das
jeweilige Landesrecht. Das Symbol auf dem Produkt,
der Bedienungsanleitung bzw. der Verpackung weist
auf diese Bestimmung hin.
Dieses Produkt ist wartungsfrei. Vor dem Reinigen
muss das Gerät von der Netzsteckdose getrennt
werden. Achten Sie bei der Reinigung darauf, dass
keine Flüssigkeiten in das Produkt eindringen.
Die Verwendung von löse-mittelhaltigen oder
aggressiven Reinigungsmitteln sowie Spiritus oder
Wartung & Reinigung

661699 Schwaiger GmbH | Würzburger Straße 17 | 90579 Langenzenn
| Hotline: +49 (0) 9101 702-299 | www.schwaiger.de | info@schwaiger.de
Geschäftszeiten: Montag bis Freitag: 08:00 - 17:00 Uhr | Oce Hours: Monday
to Friday: 8:00 a.m. - 5:00 p.m. 661699_BDA
Haftungsausschluss
Die Schwaiger GmbH übernimmt keinerlei Haftung
und Gewährleistung für Schäden die aus unsachgemä-
ßer Installation oder Montage sowie unsachgemäßem
Gebrauch des Produktes oder einer Nichtbeachtung der
Sicherheitshinweise resul-tieren.
Herstellerinformation
Sehr geehrter Kunde, sollten Sie technischen
Rat benötigen und Ihr Fachhändler konnte Ihnen
nicht wei- terhelfen, kon-taktieren Sie bitte
unseren technischen Support. Unser technischer
Support steht Ihnen in deutsch oder englisch zur
Verfügung.
Hinweise zur Garantie
Die Garantiezeit beginnt mit dem Kauf des Gerätes.
Diesen Zeitpunkt weisen Sie bitte durch den Kaufbeleg
nach. Bewahren Sie diese Unterlagen bitte sorgfältig auf.
Unsere Garantieleistung richtet sich nach unse- ren, zum
Zeitpunkt des Kaufes gültigen Garantiebedingungen.
Vereinfachte Konformitätserklärung nach RED-
Richtlinie
Hiermit erklärt die Firma Schwaiger GmbH, dass der
beschriebene Funkanlagentyp der Richtlinie 2014/53/
EU und den weiteren für das Produkt zutreenden
Richtlinien entspricht. Der vollständige Text der
EU-Konformitätserklärung ist unter der folgenden
Internetadresse verfügbar:
http://konform.schwaiger.de

GB USER GUIDE
Congratulations and thank you for purchasing this
Schwaiger product. This user guide is designed to help you
use and operate the device. Read through the instructions
for use carefully. Store this manual safely throughout
the product ‘s entire service life and pass it on to any
subsequent users or owners. Check that the supplied
package is complete and ensure that none of the parts are
defective or damaged.
Intended use
This Bluetooth® stereo speaker with light band is used
for wireless playback of audio files. The speaker can be
con-nected either via Bluetooth® or a 3.5 mm jack cable
to smartphones, tablets, computers or other playback
devices. The built-in magnets make it easy to hold both
parts of the dual speaker together.
General safety and maintenance instructions
WARNING
• This product is intended for private, non-commercial
household use.
• This product is an electronic product that must be kept
away from children. Therefore, keep it out of reach of chil-
dren.
• Do not drop the product or expose it to strong shocks.
• Do not introduce any objects into the product’s
connections or openings.
• Do not disassemble the product into its individual
parts. The unit does not contain any user serviceable
parts. Incorrect assembly can cause electric shocks or
malfunctions.

• Clean this product only using a lint-free, damp
cloth that is as light as possible and do not use any
aggressivecleaning agents. In doing this, especially ensure
that no water (no uid or moisture) gets into the product.
• The product is IPX5 rated. When the cable connections
are closed, it is protected against water jets from all direc-
tions and dust.
• Never expose the loudspeaker to high temperatures or
extreme cold.
• Do not use the unit outdoors during storms.
• Keep the speaker away from open re.
• To ensure adequate ventilation, do not cover the
speaker and ensure that there are no objects in the
immediatevicinity (approx. 50 mm) of the speaker.
CAUTION
Listening at excessively high volume can cause
hearing damage! Always keep the volume at a
reasonable level. High volume, even for a short time, can
cause damage to hearing.
Important safety instructions on the integrated
battery
When used properly, rechargeable lithium iron and lithium
polymer batteries provide a safe and reliable source of
power for mobile devices. Incorrect use may cause the
battery to discharge, catch fire, explode, or fragment,
poten-tially injuring you or damaging your device
• The battery is permanently installed in the casing. It
cannot be replaced.
• Never throw the product into a re as they may explode
or cause a ame hazard
• Recharge the device battery on a regular basis, even if
you do not use it for a longer period of time (about every
3months). Otherwise, they may become deep discharged
and permanently unusable.

• The batteries do not need to be discharged before being
recharged.
• Place the product on a surface which is not sensitive to
heat when recharging. It is normal for the product to be-
come slightly warm when recharging.
• Dead or damaged batteries may cause skin irritation, so
use suitable gloves.
• Leaking battery fluids are highly corrosive and may
seriously damage objects or surfaces they come into
contact with.
Product details
Switching on Press and hold the On/O
button for 2-3 seconds. LED lights up blue
S w i t c h i n g o Press and hold the On/O
button for 2-3 seconds. LED o
Light band Press the light button 1x
to switch on the strip light
permanently, once more to let
the strip light ash slowly and
pulsatingly, once again to switch
it o again.
Volume
louder Briefly press the Volume Plus
button.
Volume
lower Briefly press the Volume Minus
button.
Next track Press and hold the Volume Plus
button for 1 second.
Previous
track Press and hold the Volume
Minus button for 1 second.
Play / Pause
/ Mute Briey press the Play button (In
AUX mode, to mute).
Taking a call Briey press the Play button on
an incoming call LED lights up blue
Declining a
call Press and hold the Play button
on an incoming call LED lights up blue
Finishing a
call Briefly press the Play button
during a call LED lights up blue

LED code Meaning
Red ashing light Low battery charge (<10%)
Red / Blue ashing light Battery is charging
Red / Blue light o Battery is charged
Package Contents
Bluetooth® Loudspeaker, Type C charging cable, 1x
3.5 mm jack cable, operating instructions and safety
instructions
Initial operation
NOTE
It is recommended to fully charge the integrated battery
before using the product for the rst time.
Process:
1. Use the supplied Type C cable and plug the Type
C connector into the appropriate socket under the
protectivecover on the side of the product.
2. Now connect the USB plug of the charging cable to a
USB charging adapter or an active USB socket (e.g. laptop
or computer).
3. During the charging process, the status LED on the
device flashes red / blue. As soon as the battery is
fullycharged, it will glow red permanently.
The speaker automatically turns off when the
battery charge is less than 3%.
Modes and functions
Power ON/OFF
• Press the POWER ON/OFF button until a short beep
sounds and the blue Status LED light turns on.
• Press the POWER ON/OFF button again until a short beep
sounds and the blue Status LED light turns on.
Pairing mode (Bluetooth® pairing)
1. Turn on the speaker as described above.
2. Search and select "LBS20" in the Bluetooth® settings
of your mobile device.

3. The status LED lights up blue and you will hear a short
beep as soon as the loudspeaker is connected to your
de-vice.
NOTE:
• The loudspeaker should be no further than within a
radius of 10 m around your device.
• If the speaker is on, it will automatically connect to the
last connected device, if available. If not, the speaker
switches to pairing mode. (The speaker can store a
maximum of 8 already connected devices)
• The speaker turns o automatically after 10 minutes if it
is not connected to a device during this time.
Disconnecting Bluetooth® connection manually
(uncoupling)
Press and hold the Volume Plus and Volume Minus buttons
for 1 second until the LED status light quickly flashes
blueagain. You will hear a short beep. The speaker is then
discon-nected from your Bluetooth® device and in pairing
mode again.
Switching the light band on/off
To switch on the light band, which connects both
loudspeakers, press the light button 1x. The light band
then lights up permanently. By another click on the light
button, the light band begins to light up alternately and
pulsatingly and the light is no longer permanently on. By
another click on the light button you switch o the light
strip again, where-upon it no longer lights up.
Connection via AUX input
1. Turn on the speaker as described above.
2. Use the supplied 3.5 mm jack cable to connect your
external device to the AUX-In connector of the speaker.
3. The speaker will automatically switch to AUX-In mode
and the Status LED light will turn steady green.

NOTE:
• In AUX-IN mode, the "Skip Songs" and "Handsfree"
functions are not available. In this mode, operation is
exclu-sively via the connected playback device.
• To return to Bluetooth® mode, simply pull the 3.5 mm
jack cable out of the socket on the loudspeaker.
Resetting the speaker
If you experience problems with the speaker, you can
easily reset it. To do this, discon-nect it from the charger
cableand gently push a thin needle (diameter <3 mm) into
the RESET hole provided for this purpose for 2 seconds
untilthe status LED light goes out. The RESET hole is
located on the back of each speaker next to the AUX input.
Troubleshooting
Speaker does not turn on
Charge the speaker and make sure it has enough power.
Speaker does not connect to my device
Please check the following:
The Bluetooth® device supports Bluetooth® A2DP
profiles; the speakers are within 10 m or less of your
device; Theloudspeaker is in pairing mode (LED status
light is blue).
No sound
Make sure that the volume on both the speaker and your
device is set to an audible level. Make sure that your de-
vice is successfully connected to the speaker. The Status
LED light is permanently blue.
Poor sound quality
Reduce the distance between the speaker and your device
and remove any ob-structions in between.

Model description /
Bluetooth® Pairing
Name
LBS20
Bluetooth® version V4.2
Bluetooth ® Prole HFPV1.5, A2DPV1.2, AVRCPV1.4,
GAVDPV1.2, AVDTPV1.2, SPPV1.2,
AVCTPV1.2
Bluetooth® range 10 m
Output 2x 5 W
Speaker Driver φ 2x 45 mm (4Ω, 2x 5W)
Frequency range 150 Hz – 15 kHz
Signal-to-noise ratio
(SNR) 270 dB
Battery type Lithium-Ion (3,6 V / 1.500 mAh)
Power supply Input: DC 5V, 1A
Playing time 6 – 15 h (depending on volume and type
of playback)
Recharging time Approx. 2 h
Connector 1x Type-C socket, 1x 3.5 mm jack socket
Protection class IPX7
Dimension 183 x 81 x 92 mm
Weight 650 g
Cleaning and maintenance
Technical data
This product is maintenance free. You must
disconnect the device from the mains socket before
cleaning. En-sure that no liquids get into the product
while you are cleaning it. The use of solvent-
containing or aggressive cleaning agents as well as
alcohol or thinners is prohibited as it could damage
the coating or the surface of the product. You should
therefore clean the product with a lint-free, ever so
slightly damp soft cloth only.

Disposal
The product is delivered in packaging made of
recyclable materials to protect against damage
during transport. Sort and dispose of these materials
in the designated containers. Ask your local disposal
company or local council about how to dispose of the
product in an environmentally correct way. Do not dispose
of bat-teries or electric and electronic devices in the
normal household waste.
The consumer is legally obliged to return electrical and
electronic devices, and batteries that are at the end of
their useful life to the point of sale or public collection
points that have been set up for this purpose. Legislation
in the country of use stipulate the specic requirements
regarding disposal. The symbol on the product, the user
guide or the packaging indicates this legal requirement.
Disclaimer
Schwaiger GmbH does not accept any liability or warranty
for damages that are sustained due to improper installa-
tion or mounting, improper use of the product or non-
compliance with the safety instructions.
Manufacturer’s information
Dear Customer, please contact our Technical Support if
you need technical advice and your retailer is unable to
help you. Our technical support is available in English or
German.
Information on warranty
The warranty period starts when the device is purchased.
The purchase receipt serves as proof of this date. Keep
these documents in a safe place. Our warranty is based on
our warranty conditions valid at the time of purchase.

Simplied declaration of conformity as per the RED
Directive
Schwaiger GmbH hereby declares that the
described radio system product complies with
Directive 2014/53/EU and other directives
applicable to the product. The complete EU
declaration of conformity is available online at:
http://konform.schwaiger.de
661699 Schwaiger GmbH | Würzburger Straße 17 | 90579 Langenzenn
| Hotline: +49 (0) 9101 702-299 | www.schwaiger.de | info@schwaiger.de
Geschäftszeiten: Montag bis Freitag: 08:00 - 17:00 Uhr | Oce Hours: Monday
to Friday: 8:00 a.m. - 5:00 p.m. 661699_BDA
This manual suits for next models
1
Table of contents
Languages:
