SouthShore 5050773 User manual

-773-
Article/ / ArticuloItem
ASSEMBLY INSTRUCTIONS
INSTRUCCIONES DE ENSAMBLAJE
INSTRUCTIONS D’ASSEMBLAGE
ADULT ASSEMBLY REQUIRED
DOIT ÊTRE ASSEMBLÉ PAR UN ADULTE
DEBE SER ENSAMBLADO POR UN ADULT0
4 Cubby Storage Shelves with Doors
Cubo de 4 Compartimentos con Puertas
Cube de Rangement 4 Cases avec Portes
Rev.:A1 JZ
29/07/2011
10017575
001-800-514-5320
1-800-290-0465
USA & CAN:
MEX:
ENGLISH
Identify all the parts and hardware. We
recommend that you assemble the unit
on a carpeted floor to avoid scratches.
To facilitate assembly
. Keep the assembly instructions
for future use and for warranty purposes.
It contains all pertinent information
regarding replacement parts and
maintenance.
2 people are
required
FRANÇAIS
Bien identifier les pièces et la quincaillerie.
Il est recommandé d’assembler l’unité sur
un tapis pour éviter les égratignures. Pour
un assemblage facile et agréable ;
. Gardez les
instructions d’assemblage pour utilisation
future et pour la garantie. Elles
contiennent toutes les informations pour
un remplacement de pièce ou pour
l’entretien périodique.
2
personnes sont requises
ESPAÑOL
Identifique las piezas y los articulos de
ferretería. Se recomienda ensamblar la
unidad sobre una alfombra, para evitar
los rasguños. Para un ensamble mas fácil
se necesitan dos personas. Guarde el
instructivo de ensamble para un futuro
uso y para usos de garantía. Este
instructivo contiene toda la informacion
necesaria para una sustitución de pieza o
mantenimiento periodico.
N.B. It is important to carefully read the
instructions before beginning the assembly.
N.B. lea con detenimiento las instrucciones
antes de comenzar a ensamblar su mueble.
N.B. Il est important de bien lire les instructions
avant de commencer l’assemblage.
Model/ / ModeloModèle
**
WARNING
Serious or fatal crushing injuries
can occur from furniture tip-over.
To help prevent tip-over:
• Place heaviest items in the lowest
drawers.
• Do not set TVs or other heavy
objects on the top of this product.
Never allow children to climb or
hang on drawers, doors, or shelves.
• Never open more than one drawer
at a time.
Use of tip-over restraints only
reduce, but not eliminate, the risk
of tip-over.
AVERTISSEMENT
Des blessures graves ou fatales
peuvent résulter du basculement
du meuble.
Afin d’éviter le basculement :
• Placer les items les plus lourds
dans les tiroirs du bas.
• Ne pas placer de TV ou d’autres
objets lourds sur ce produit.
Ne jamais laisser un enfant grimper
sur les tiroirs, les portes et les
tablettes ou s’accrocher à ceux-ci.
• Ne jamais ouvrir plus d’un tiroir à
la fois.
L’utilisation de dispositif anti-
basculement ne peut que réduire
les risques de basculement, sans
les éliminer totalement.
ADVERTENCIA
El vuelco del mueble puede ser
causa de lesiones graves o de un
aplastamiento fatal.
Para evitar el vuelco:
• Ponga las cosas pesadas en los
cajones más bajos.
• No ponga televisores u otros
objetos pesados encima de este
producto.
Nunca permita que un niño se
trepe o se cuelgue en cajones,
puertas o estantes.
• Nunca abra más de un cajón a la
vez.
El uso de sujetadores para evitar
el vuelco sólo puede disminuir el
riesgo de un vuelco, pero no lo
elimina.
-5050-
White
Blanco
Blanc
-5059-
Chocolate
Chocolate
Chocolat

A
A. the “quick fit dowel -144-”
into the specified holes.
Fully insert
B.
.
.
To withdraw the “quick fit dowel -144-",
, unscrew it with the hand.
With your thumb, insert the “eccentric-nut -158-”
into the specified holes with the
.
Insert the pieces into one another and make
sure they are .
To lock the pieces together, turn (tighten)
the “eccentric-nut -158-” to the right for
.
do not use any tool
arrow pointing
towards the insertion hole
completely united
slightly more than half a turn
C
D.
E
A.
.
C
nsérer le «goujon à
enfoncer -144-» dans les trous mentionnés.
jusqu’au fondI
«goujon à enfoncer -144-»,
, dévisser le à la main.
Avec le pouce, insérer «l’écrou excentrique
-158-» dans les trous mentionnés,
Joindre les pièces l’une dans l’autre et s’assurer
qu’elles sont l’une contre l’autre
Tourner (serrer) «l’écrou excentrique -158-»
vers la droite, ,
pour bloquer les pièces ensemble.
B
.
D.
E.
Pour retirer le
n’utiliser aucun outil
la flèche vers le trou d’insertion.
bien unies
un peu plus d’un demi tour
.
A. Introduzca el “clavija -144-”
en todos los agujeros mencionados.
hasta el fondo
B.
.
.
.
Para retirar el “clavija -144-”,
, desatornillar el a la mano.
Introduzca con el pulgar la “tuerca excéntrica
-158-” en los agujeros mencionados, con
inserción.
Una las piezas entre sí. Asegúrese
de que se encuentren .
Haga girar hacia la derecha y ajuste la “tuerca
excéntrica -158-”
para que las piezas queden
atrancadas.
no utilizar
herramientas
la
flecha apuntando hacia el agujero de
bien unidas
dando algo más que una
media vuelta
C
D
E
BD

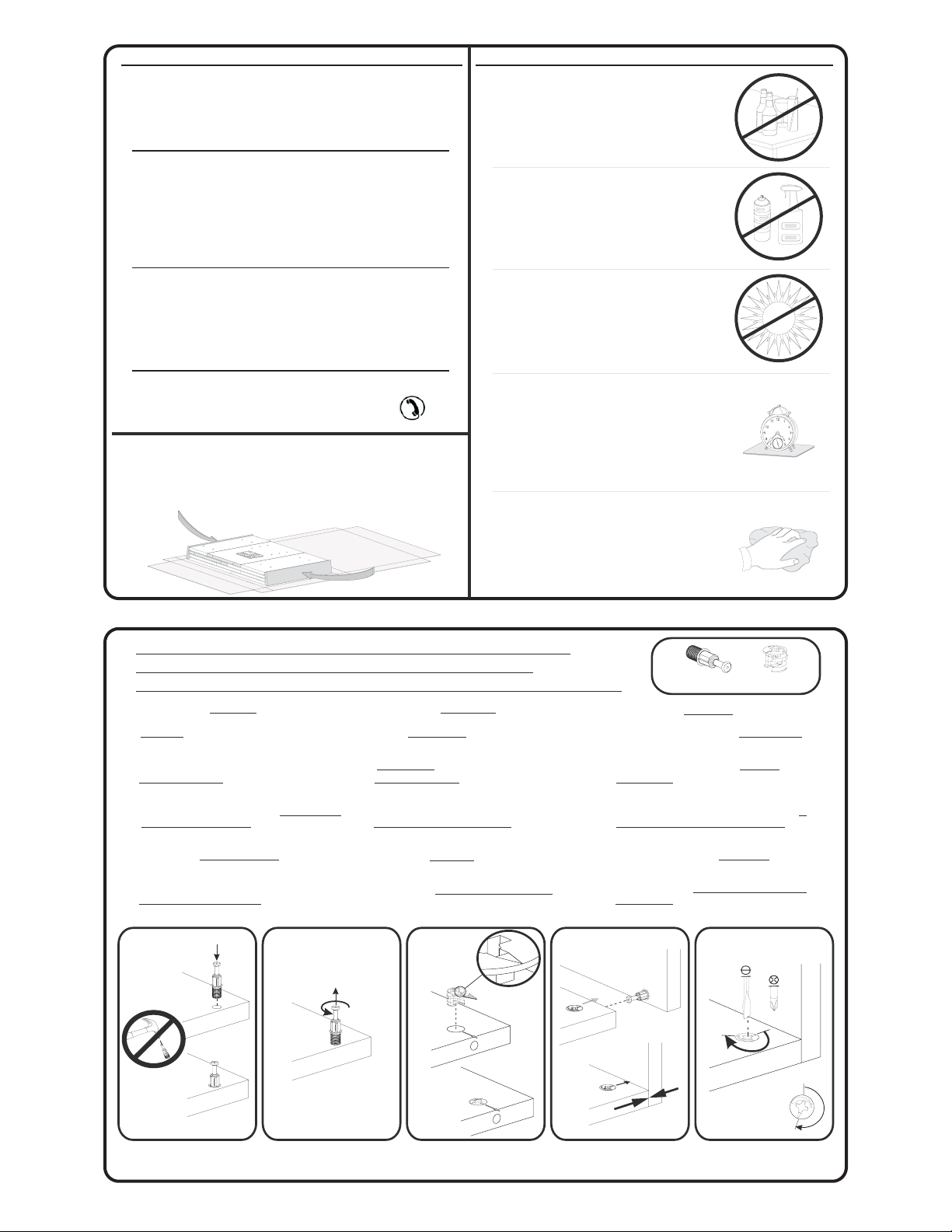

HOW TO USE THE DOWEL(-144-) AND THE ECCENTRIC NUT(-158-)
EJEMPLO DE UTILIZACIÓN (CLAVIJA(-144-) Y TUERCA EXCÉNTRICA(-158-)
EXEMPLE D'UTILISATION (GOUJON(-144-) ET ECROU(-158-))
-144- -158-
FRANÇAIS ESPAÑOL
ENGLISH
*** À RETENIR LORS DE L'ASSEMBLAGE
THINGS TO REMEMBER FOR ASSEMBLING/ / A RECORDAR DURANTE EL ENSAMBLAJE***
POUR INFORMATION SEULEMENT A TÍTULO INFORMATIVOFOR YOUR INFORMATION ONLY
-158-
-144-
or
ou
o
-158-
-158-
E
-144-
C
-158-
N.B.: Discard two end packing parts.
These are for protection during shipping.
N.B.: Las piezas en las extremidades de la caja son inútiles para ensamblar
el mueble. Sirven únicamente para protejerlo.
N.B.: Les pièces aux extrémités de la boîte ne vous sont d’aucune
utilité pour l’assemblage du meuble. Ce ne sont que des protecteurs.
- Never let liquids or damp cloths sit on this furniture.
-
- Nunca deje un líquido o un trapo húmedo
sobre el mueble.
Ne jamais laisser de liquide ou linge humide
sur le meuble.
- Never use ammonia-based cleaning products,
as they will damage the finish.
- Nunca utilice un producto de limpieza a base
de amoníaco, esto dañará el acabado.
- Ne jamais utiliser de nettoyeur à base
d'ammoniaque, cela va endommager le fini.
- To avoid dulling of the finish, do not place
furniture in direct sunlight.
- No exponga el mueble directamente al sol para
prevenir empañamiento.
- Ne pas placer le meuble directement au soleil
pour prévenir le ternissement.
- To clean, use a soft or slightly damp cloth,
then wipe with a clean, dry cloth.
- Para limpiar, utilice un trapo suave o ligeramente
humedecido. Seque luego con un trapo limpio y seco.
- Pour nettoyer, utilisez un linge doux ou
légèrement humecté.
Essuyez par la suite avec un linge propre et sec.
- Do not put plastic or rubber rings under appliances.
Use cloth of felt protectors.
- Evite apoyar aparatos con redondeles de plástico
o de goma. Utilizar un protector de tela o de fieltro.
- Évitez de déposer des appareils avec des rondelles
de plastique ou de caoutchouc. Utilisez un
protecteur en tissu ou en feutre.
001-800-514-5320
1-800-290-0465
USA & CAN:
MEX:
if you have any difficulty assembling this unit, or to
order replacement parts, do not hesitate to contact
us. Do not return any parts to the store, find the
number(s) of the part(s) in the “Exploded view” or the
“Hardware list”, and CALL our customer service !
Si vous éprouvez des difficultés à assembler les
pièces, ou pour commander des pièces de
remplacement, n’hésitez pas à communiquer avec
nous. Ne rapporter aucune pièces au magasin,
repérez le(s) numéro(s) de(s) pièce(s) en question,
dansla “Vue explosée” ou “la liste de quincaillerie”, et
TÉLÉPHONEZ à notre service à la clientèle.
Si el ensamble del mueble presenta ciertas
dificultades o para enviarle unas piezas de
reemplazo, no dude en llamarnos. No traiga ninguna
pieza a la tienda. Identifique el o los numeros de las
piezas en cuestión en “la lista de herraje” o la “visión
de conjunto” y LLAME a nuestro servicio al cliente.
CUSTOMERS SERVICE / SERVICE À LA CLIENTÈLE / SERVICIO AL CLIENTE MAINTENANCE TIPS/CONSEILS D’ENTRETIEN/CONSEJOS DE MANTENIMIENTO

CODE
CODIGO
CODE
QTY
CANTIDAD
QTE
HARDWARE DESCRIPTION
DESCRIPCION DE LA
DESCRIPTION DE LA QUINCAILLERIE
FERRETERÍA
158 16
15 X 12 MM CAM KLIX
TUERCA KLIX 15 X 12 MM
ÉCROU KLIX 15 X 12 MM
144 14
QUICK FIT DOWEL
CLAVIJA DE FIJACIÓN
GOUJON À ENFONCER
99 1
9/16" ROUND HEAD SCREW
TORNILLO 9/16" CABEZA REDONDA
VIS 9/16" TÊTE RONDE
6
FELT
FIELTRO
FEUTRE
6231 17
PLASTIC DOWEL
TARUGO DE PLASTICO
GOUJON DE PLASTIQUE
199
SECURITY BRACKET
ESCUARDA DE SECURIDAD
ÉQUERRE DE SÉCURITÉ
1
90 44
3/4” COMMON NAIL
CLAVO DE 3/4” CON CABEZA
CLOU À TÊTE 3/4”
116 1
2 1/2" ROUND HEAD SCREW
TORNILLO 2 1/2" CABEZA REDONDA
VIS 2 1/2" TÊTE RONDE
143
DOUBLES PIN QUICK FIT
CLAVIJA DOBLE QUICK FIT
GOUJON DOUBLE QUICK FIT 60M
1
* In the hardware package, you have spare parts -171-, -174- and -231-.
* En la ferreteria, tenemos las piezas de reemplazo -171-, 174- y -231-.
* Dans la quincaillerie, vous avez les pièces de remplacement -171, -174- et -231-.
-231-
-171- -174-
50XX-772
-EXPLODED VIEW
VISIÓN DE CONJUNTO
(Piece numbers for reference)FACING THE UNIT
(Número de las piezas para referencia)FRENTE AL MUEBLE
-
-
VUE EXPLOSÉE (Numéros des pièces pour références)FACE AU MEUBLE
LEFT SIDE
LADO IZQUIERDO
CÔTÉ GAUCHE
RIGHT SIDE
LADO DERECHO
CÔTÉ DROIT
- All parts are marked out or labelled on one side.
- Toutes les pièces sont repérées par marquage sur
un des côtés, ou par étiquetege sur une des faces.
- Todas las piezas están identificadas con una marca
en los dos lados o con etiquetas en una de las caras.
A
B
C
C-1
H
G
G
F
F
J
J
1
CLEAR BUMPER
COUSSINET TRANSPARENT
COJINETE TRANSPARENTE
374
CODE
CODIGO
CODE
QTY
CANTIDAD
QTE
HARDWARE DESCRIPTION
DESCRIPCION DE LA
DESCRIPTION DE LA QUINCAILLERIE
FERRETERÍA
7/8" HANDLE SCREW
TORNILLO 7/8" PARA MANIJA
VIS 7/8" POUR POIGNÉE
2
121
253 4
METAL HINGE AND MOUNTING PLATE
CHARNIÈRE DE MÉTAL ET PLAQUE DE MONTAGE
BISAGRA DE METAL Y PLACA DE MONTAJE
2
KNOB
BOUTON
TIRADOR
35
424
SCREW DECO 15 MM
TORNILLO DECO 15MM
VIS DECO 15 MM
2
423 2
SLEEVE NUT 27 MM
TUERCA DE FIJACION 27 MM
ÉCROU D’ENFONCEMENT 27 MM
PLATISC CAP WHITE/CHOCOLATE
CAPUCHON DE PLÁSTICO BLANCO/CHOCOLATE
CAPUCHON DE PLASTIQUE BLANC/CHOCOLAT
171
PLASTIC CAP WHITE/CHOCOLATE
CAPUCHÓN DE PLÁSTICO BLANCO/CHOCOLATE
CAPUCHON DE PLASTIQUE BLANC/CHOCOLAT
19
174 7

* TOOLS REQUIRED/ HERRAMIENTAS REQUERIDAS:OUTILS REQUIS /
- HAMMER /MARTILLO/MARTEAU
- STANDARD /PLANO/PLAT
- PHILLIPS ESTRELLA/ÉTOILE/
- ROBERTSON/ /CUADRADOCARRÉ
/ou/or o
- 2 PEOPLE/ /2 PERSONAS2 PERSONNES
- Insert -231-(14) into C, C-1, H and G(2).
- Insertar -231-(14) en C, C-1, H y G(2).
- Insérer -231-(14) dans C, C-1, H et G(2).
X14
-231-
Required/Requis/Requerido
1
C
C-1
H
G(2)
- With thumb, insert -158-(16) into C, C-1, G(2) and H.
(Make sure the little arrow is towards the insertion hole.)
- Con el pulgar, insertar -158-(16) en C, C-1 G(2) y H.
(Asegurarse que la flecha esté orientada hacia el hueco de inserción.)
- Avec le pouce, insérer -158-(16) dans C, C-1, G(2) et H.
(Assurez-vous que la flèche pointe vers le trou d'insertion.)
2X16
-158-
Required/Requis/Requerido
C
G(2)
C-1
H
E
C
A
H
A
C
I
A
E
L
H
E
C
O
/
/
F
L
H
U
-158-
A
R
R
O
W
T
O
W
A
R
D
S
T
H
E
H
O
L
E
/
F
L
È
C
H
E
V
E
R
S
L
E
T
R
O
U
3
- Insert -144-(14) into A, B, C and C-1.
- Insertar -144-(14) en A, B, C y C-1.
- Insérer -144-(14) dans A, B, C et C-1.
X14
-144-
Required/Requis/Requerido
A
B
C
C-1

4
6
- Tourner -158-(2) à droite
little more than a half turn
un poco màs que una media vuelta
sur G(2) pour les barrer ensemble.
un peu plus qu'un demi tour
- Insert C and C-1 into G(2).
- Tighten right -158-(2)
on G(2) to lock them together.
- Insertar C y C-1 en G(2).
- Girar -158-(2)
hacia la derecha sobre G(2) para trancarlos juntos.
- Insérer C et C-1 dans G(2).
-158-
correct/
correcto
incorrect/
incorrecto
Required/Requis/Requerido
G
G
-158-
-171-
-171-
X2
- Cover -158-(2) with -171-(2) on G(2).
- Couvrir -158-(2) avec -171-(2) sur G(2).
- Cubir -158-(2) con -171-(2) sobre G(2).
C
C-1
7
-158-
correct/
correcto
incorrect/
incorrecto
Required/Requis/Requerido
-158-
-171-
-171-
X6
- Tourner -158-(6) à droite
little more than a half turn
un poco màs que una media vuelta
sur C, C-1 et H pour les barrer ensemble.
un peu plus qu'un demi tour
- Insert A into C, C-1 and H.
- Tighten right -158-(6)
on C, C-1 and H to lock them together.
- Insertar A en C, C-1 y H.
- Girar -158-(6)
hacia la derecha sobre C, C-1 y H para trancarlos juntos.
- Insérer A dans C, C-1 et H.
- Cover -158-(6) with -171-(6) on C, C-1 and H.
- Couvrir -158-(6) avec -171-(6) sur C, C-1 et H.
- Cubir -158-(6) con -171-(6) sobre C, C-1 y H.
A
C
C-1
H
5
- Tourner -158-(2) à droite
little more than a half turn
un poco màs que una media vuelta
sur G(2) pour les barrer ensemble.
un peu plus qu'un demi tour
- Insert H into G followed by -143-, insert G into H.
- Tighten right -158-(2)
on G(2) to lock them together.
- Insertar H en G seguido de -143-, insertar G en H.
- Girar -158-(2)
hacia la derecha sobre G(2) para trancarlos juntos.
- Insérer H dans G suivie par -143-, Insérer G dans H.
-158-
correct/
correcto
incorrect/
incorrecto
X1
-143-
Required/Requis/Requerido
G
G
H
-158-
-171-
-171-
X2
- Cover -158-(2) with -171-(2) on G(2).
- Couvrir -158-(2) avec -171-(2) sur G(2).
- Cubir -158-(2) con -171-(2) sobre G(2).
X2
-121-
Required/Requis/Requerido
- With the hammer, insert -253-(4) to J(2).
- Avec le marteau, insérer -253-(4) à J(2).
- Con a martillo, insertar -253-(4) en J(2).
- Screw -35-(2) with -121-(2).
- Visser -35-(2) avec -121-(2).
- Atornillar -35-(2) con -121-(2).
X2
-35-
J(2)
X4
-253-

- TO PREVENT THE UNIT FALLING ON CHILDREN
Locate a stud in the wall behind the unit. Screw -199- under
the top with -99-. And through the back of the unit with -116-
into the solid part of the wall.
- POR IMPEDIR EL MUEBLE QUE VOLCAR SOBRE LOS NINOS.
Localizar uno entramado, en la anchura del mueble.
Atornillar -199- debajo la pieza del encima con -99-.
Y a traves del dorso del mueble con -116-, en la parte
solida del muro.
- POUR EMPÊCHER LE MEUBLE DE BASCULER SUR LES ENFANTS
Localiser un colombage, dans la largeur du meuble.
Visser -199- sous le dessus du meuble avec -99-.
Et à travers le dos du meuble avec -116-, dans la partie
solide du mur.
-Safety bracket installation
-Instalacion del escuadra de seguridad
-Installation de l’équerre de sécurité
Wall/
Mur/
Muro
-99-
-116- -199-
10 11
8
-158-
correct/
correcto
incorrect/
incorrecto
Required/Requis/Requerido
-158-
-171-
-171-
X6
- Tourner -158-(6) à droite
little more than a half turn
un poco màs que una media vuelta
sur C, C-1 et H pour les barrer ensemble.
un peu plus qu'un demi tour
- Insert B into C, C-1 and H.
- Tighten right -158-(6)
on C, C-1 and H to lock them together.
- Insertar B en C, C-1 y H.
- Girar -158-(6)
hacia la derecha sobre C, C-1 y H para trancarlos juntos.
- Insérer B dans C, C-1 et H.
- Cover -158-(6) with -171-(6) on C, C-1 and H.
- Couvrir -158-(6) avec -171-(6) sur C, C-1 et H.
- Cubir -158-(6) con -171-(6) sobre C, C-1 y H.
B
C-1
H
C
9
Required/Requis/Requerido
X44
X6
-90-
-6-
- Make sure the unit is level (squared).
- In beginning by the corners, nail F(2) to A, B, C, C-1, G(2) and H with
- Stick -6-(6) under B.
- Cerciorarse de que la unidad se encuentre a nivel.
- Comenzando por las esquinas, clavar F(2) a A, B, C, C-1, G(2) y H
- Pegar -6-(6) debajo B.
- Assurez vous que l'unité soit au niveau (à l'équerre).
- En commençant par les coins, clouer F(2) à A, B, C, C-1, G(2) et H
avec -90-(44).
- Coller -6-(6) sous B.
F
-6-
Pull the paper off.
Quitar el papel.
Enlever le papier.
B
C
C-1
H
A
398mm
-90-(44).
con -90-(44).
X4
-174-
Required/Requis/Requerido
-374-
-253-
C
H
C-1
-253-
-253-
-253-
J
J
-174-
-174-
-174-
-174-
X1
-374-
-174-
- To install J(2), screw -253-(4) into C and C-1.
- Stick -374- on H.
- Pour installer J(2), visser -253-(4) dans C et C-1.
- Coller -374- sur H.
- Para instalar J(2), atornillar -253-(4) en C y C-1.
- Pegar -374- sobre H.
- Cover the holes indicated in A and B with -174-(4).
- Couvrir les trous indiqués en A et B avec -174-(4).
- Cubir las perforaciones indicadas en A y B con -174-(4).
A
B

Required/Requis/Requerido
X2
X2
-423-
-424-
B
A
2
- Screw -424-(2) through B into -423-(2).
- Atornillar -424-(2) a través de B en -423-(2).
- Visser -424-(2) à travers de B dans -423-(2).
- Insert -423-(2) into A.
- Insertar -423-(2) en A.
- Insérer -423-(2) dans A.
1- Remove the Cap.
- Quitar el Capuchon.
- Retirer le Capuchon.
- Instrucciones para fijar el Cubo de 4 Compartimentos con
Puertas a otro modelo del conjunto STORIT!
à Portes avec tout autre item de la collection STORIT!
- Instructions for fixing 4 Cubby Storage Shelf with Doors
- Instructions pour assembler le Cube de Rangement 4 Cases
to another model for STORIT!
