Terminating Category-Style Twisted Pair Cable
Cut
Strip
Prep - RJ45 Data Jack
A. Cut cable to length.
B. Use an appropriate stripping tool to remove
1.5” (38mm) of outer jacket from the end of the
cable. Inspect conductors to make sure there are
no nicks in the insulation.
C. Untwist the conductors.
Lace the conductors into the corresponding color
coded slots. The jack will have color-code guides
for T568A and B wiring schemes.
All the cables in the facility should be wired
to the same scheme to prevent network errors.
Minimize the amount of wire untwisted between
the cable jacket and the termination slots.
D. Untwist and straighten the conductors.
Arrange the conductors into the proper sequence as
shown below (either 568A or B).
Cut the wires approximately ½” (13mm) from the end
of the jacket. Orient the plug as shown.
Insert the wires into the plug checking that they go all
the way into the correct pin slots.
RJCC-T1
XSR-T1
Test
M300P
PDTP-K1
Prep - RJ45 Plug
1
2
3
4
5
6
7
8
White/Orange
Orange
White/Green
Blue
White/Blue
Green
White/Brown
Brown
1
2
3
4
5
6
7
8
White/Green
Green
White/Orange
Blue
White/Blue
Orange
White/Brown
Brown
T568B T568A
Pin 1
RJ45 Plug

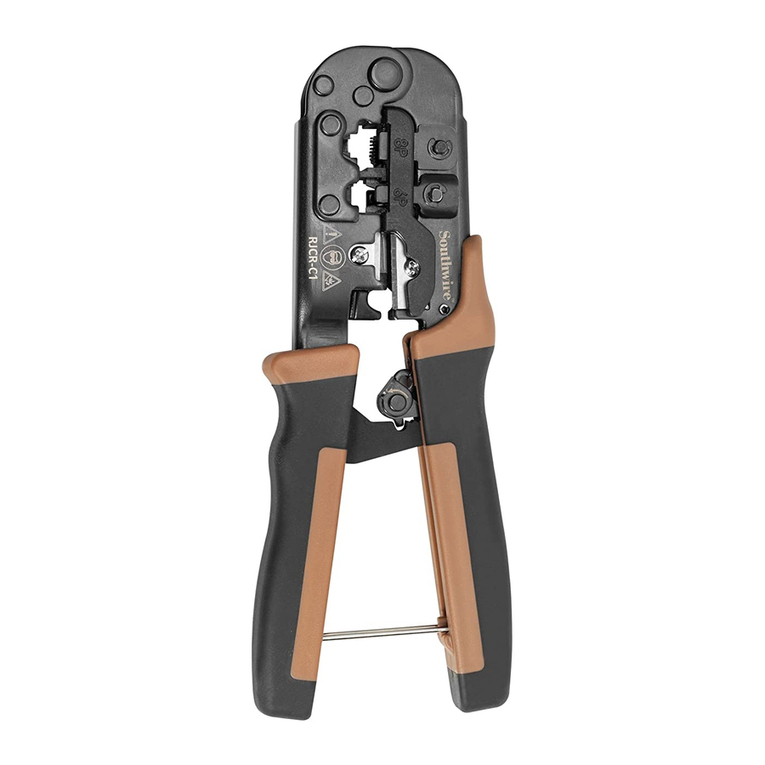

Terminate
RJCC-T1
Product distributed by Southwire Company, LLC
One Southwire Drive, Carrollton, GA 30119
©2014 Southwire Company, LLC. All rights reserved.
southwiretools.com
1-855-SW-T00LS
Toll Free Technical Help
Línea de Ayuda Técnica Gratuita
3/15 Rev. 0
UTPInstruct manual

Cable de Par Trenzado con Terminación Tipo Categoría
Cortar
Pelar
Preparar – Toma de datos RJ45
A. Cortar el cable a la medida.
B. Use una herramienta de pelado apropiada para
eliminar 1.5” (38mm) de la cubierta exterior en
el extremo del cable. Inspeccione los conductores
para asegurarse de que no hay un corte en el
aislamiento.
C. Desenrosque los conductores.
Encaje los conductores en las ranuras codificadas
con el color correspondiente. La toma tendrá guías
de códigos de color para los esquemas de cableado
T568A y B.
Todos los cables en la instalación deben ser
cableados con el mismo esquema para evitar
errores en la red.
Minimice la cantidad de cables sin trenzar entre
la cubierta del cable y las ranuras de terminación.
D. Desenrosque y enderece los conductores.
Organice los conductores en la secuencia correcta como
se muestra a continuación. (568A o B).
Corte los cables aproximadamente ½” (13mm) del extremo
de la cubierta. Oriente el enchufe como se muestra.
Inserte los cables en el enchufe de comprobación
asegurándose de que todos entren de forma correcta
en las ranuras pin correctas.
RJCC-T1
XSR-T1
Prueba
M300P
PDTP-K1
Preparar – Enchufe RJ45
1
2
3
4
5
6
7
8
T568B
Pin 1
Enchufe RJ45
Terminación
RJCC-T1
Product distributed by Southwire Company, LLC
One Southwire Drive, Carrollton, GA 30119
©2014 Southwire Company, LLC. All rights reserved.
southwiretools.com
1-855-SW-T00LS
Toll Free Technical Help
Línea de Ayuda Técnica Gratuita
3/15 Rev. 0
UTPInstruct manual
Blanco/Naranja
Naranja
Blanco/Verde
Azul
Blanco/Azul
Verde
Blanco/Marrón
Marrón
1
2
3
4
5
6
7
8
Blanco/Verde
Verde
Blanco/Naranja
Azul
Blanco/Azul
Naranja
Blanco/Marrón
Marrón
T568A
