Space Seating 3680 User manual

3680 / 36806
FAUTEUIL EN CUIR AU DOSSIER
À MAILLES AÉRÉES
INSTRUCTIONS DE MONTAGE
3680 / 36806
AIR GRID BACK LEATHER CHAIR
OPERATING INSTRUCTIONS
© Office Star Products Avril 2013
PIÈCE QTÉ
1. Base .......................1
2. Roulettes ....................5
3. Vérin pneumatique ............1
4. Plateau Du Siége ..............1
5. Coussin du siège ..............1
6. Assemblée du dossier ..........1
7. Accoudoirs (7L & 7R) ..........2
8. Vis d’accoudoir ...............6
9. Vis pour la plaque du siège ......4
10. Vis du support du dossier ......3
11. Support du dossier du siège
(préinstallé) ....................1
12. Clé Allen ...................1
Enlever toutes les pièces du carton, les organiser selon les numéros de pièce indiqués sur la liste et vérifier
les quantités des pièces.
ÉTAPE 1 Insérer les cinq Roulettes (2) dans la Base (1). Pousser fermement jusqu’à ce que les Roulettes (2) s’encliquettent.
ÉTAPE 2 Fixez les Accoudoirs (7L & 7R) au Coussin du siège (5) en utilisant trois Vis d’accoudoir (8) pour chaque accoudoir.
SERREZ FORTEMENT TOUTES LES VIS EN PLACE À L’AIDE DE LA CLÉ ALLEN (12).
ÉTAPE 3 Fixez le Plateau Du Siége (4) au Coussin du siège (5) avec les flèches vers la partie avant du fauteuil en utilisant quatre
Vis pour la plaque du siège (9), SERREZ FORTEMENT TOUTES LES VIS EN PLACE À L’AIDE DE LA CLÉ ALLEN (12).
ÉTAPE 4 Fixez le Support du dossier du siège (11) à la partie arrière du Plateau Du Siége (4) en utilisant trois
Vis du support du dossier (10),SERREZ FORTEMENT TOUTES LES VIS EN PLACE À L’AIDE DE LA CLÉ ALLEN (12).
ÉTAPE 5 Insérer le Vérin pneumatique (3) dans la Base (1), Placer le siège assemblé sur le dessus du Vérin pneumatique (3)
et pousser vers le bas.
ATTENTION: AVANT D’UTILISER LE FAUTEUIL, S’ASSURER D’AVOIR SERRÉ
COMPLÈTEMENT TOUTES LES VIS.
12
12
3680
36806
WARNING
1. Use this product only one person at a time.
2. Do not use this chair unless all bolts screws and
knobs are securely tightened.
3. Check that all bolts screws and knobs are tight every
three months or as needed.
4. Do not overturn back tilt knob when decreasing
tension.
5. Dispose of packing material properly. Do not use
plastic cover as head covering. It may cause
suffocation.
6. Do not use chair as a stepladder.
7. Use this chair for its intended purpose only.
8. Use mild detergent only for cleaning.
LIMITED WARRANTY
SPACE®chairs are warranted* from the date of purchase against failure due to material and workmanship as follows:
• Lifetime on component parts including pneumatic cylinder, control mechanism, base and casters.
• 3 Years on upholstery fabric and foam against wear and deterioration.
• Leather is not warranted against routine scratching and scuffing, as leather is subject to minor blemishes in use.
*All warranties are limited to the original purchaser for normal commercial usage defined as a standard forty hour work week by
persons weighing 250 lbs. or less. This warranty will not cover labor, freight or damage from misuse, abuse, negligence, alteration,
accident, vandalism, rusting, acts of nature or any other event beyond the control of Office Star Products. The warranty does not
cover cosmetic damage that may result from normal use. Liability for incidental or consequential damages is excluded. The user
assumes all risk of injury resulting from use of this product. When usage is more than 40 hours per week, a five year warranty on
all parts applies. Fabric is warranted for one year. This warranty gives you specific legal rights, and you may also have other rights
which vary from state to state.
To make a warranty claim, contact Parts Department via e-mail parts@officestar.net, by Fax [phone], or toll free parts
number 1-800-950-7262, Monday through Friday 8:00 a.m. - 5:00 p.m. Pacific Time. Provide model number and description of the
problem and obtain confirmation number. At it’s option Office Star Products will:
(a) Supply compatible components of current manufacture.
(b) Repair the customer’s component.
It is the customer’s responsibility to prepay freight on any components returned to the factory. Return freight on components
covered by warranty will be paid by Office Star Products.
FEATURES
• PNEUMATIC SEAT HEIGHT ADJUSTMENT
To raise seat remove pressure from seat and pull
lever (1) up. To lower seat height sit on chair and pull
lever (1) up.
• TILT LOCK
To lock, return chair to the upright position and push
lever (1) in. To unlock pull lever (1) out.
• TILT TENSION ADJUSTMENT
For individual comfort, this chair has been equipped
with an adjustment that will allow the user to change
the tension of the tilting feature. Turn knob (2)
clockwise to increase tension and counter-clockwise
to decrease or ease the tension.
NOTE: Be careful not to loosen back tilt adjustment knob
completely.
• HEADREST ADJUSTMENT
To adjust the height of the headrest loosen the
adjustment knob at the back of the headrest. Do not
over loosen the adjustment knob. Move the headrest
to desired height and tighten the adjustment knob.

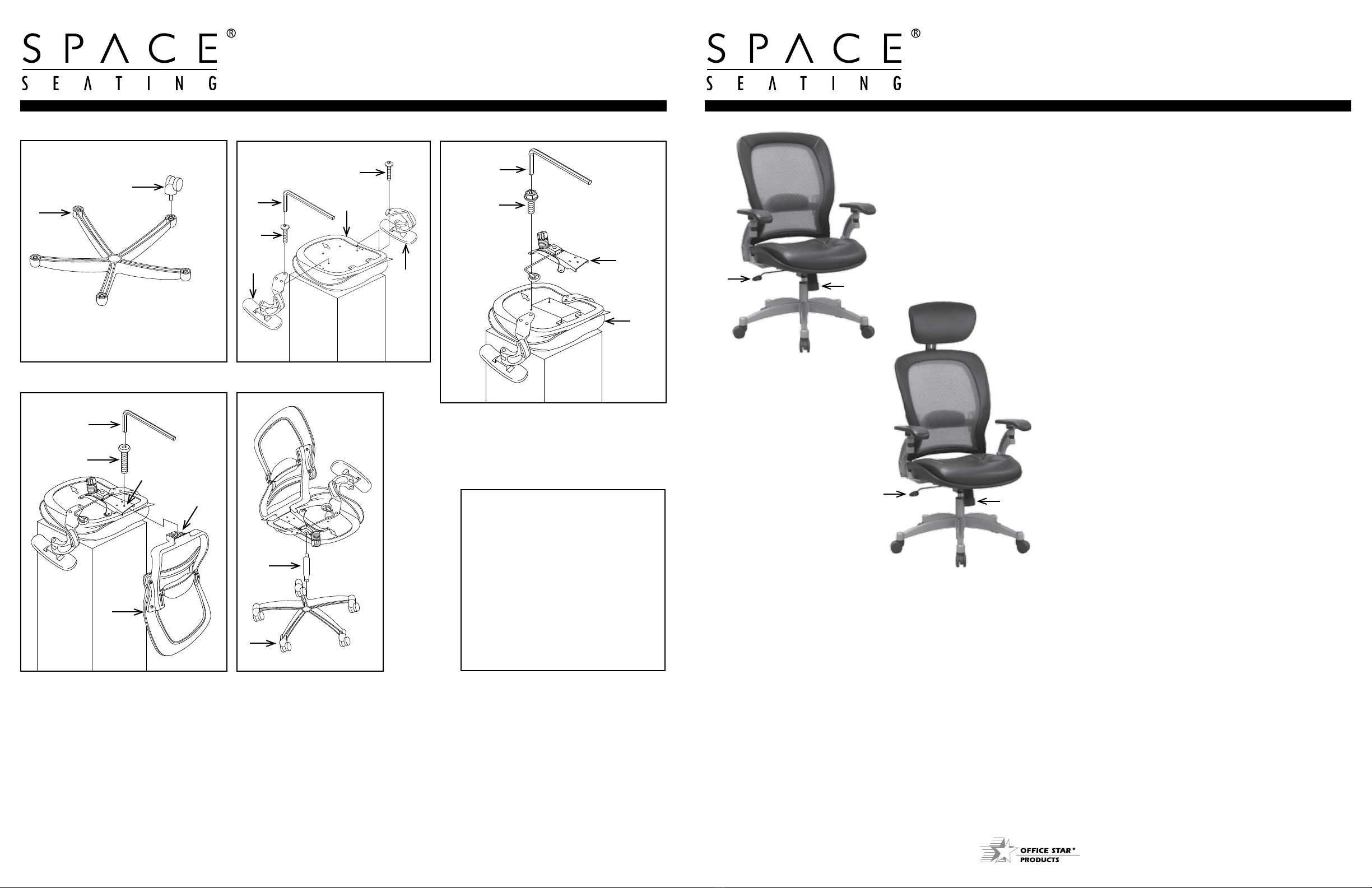

ÉTAPE 1 ÉTAPE 2 ÉTAPE 3
ÉTAPE 4 ÉTAPE 5
7L
7R
1
1
X3
X3
X3
2
3
4
5
5
6
4
8
8
12
12
9
10
11
12
X5
X4

3680 / 36806
FAUTEUIL EN CUIR AU DOSSIER
À MAILLES AÉRÉES
MODE D’EMPLOI
CARACTÉRISTIQUES
• RÉGLAGE PNEUMATIQUE DE LA HAUTEUR
DU SIÈGE
Pour élever le siège, enlever toute pression du siège
et tirer le levier (1) vers le haut. Pour baisser le siège,
s’asseoir sur le fauteuil et tirer le levier (1) vers le haut.
• BLOCAGE DU BASCULEMENT
Pour bloquer le basculement, retourner le siège à la
position verticale et pousser le levier (1) vers l’intérieur.
Pour débloquer, tirer le levier (1) vers l’extérieur.
• RÉGLAGE DE LA TENSION DE BASCULEMENT
Afin d’assurer un confort individuel, ce siège a été muni
d’un réglage qui permet à l’utilisateur de changer la
tension du basculement. Tourner le bouton (2) dans
le sens des aiguilles d’une montre pour augmenter la
tension et dans le sens inverse pour réduire la tension.
NOTE : Veillez à ne pas desserrer complètement le bouton
de réglage de basculement arrière.
• RÉGLAGE DE L’APPUIE-TÊTE
Pour régler la hauteur de l’appuie-tête, desserrer le
bouton situé à l’arrière de l’appuie-tête. Ne pas trop
desserer le bouton de réglage. Déplacer l’appuie-tête
pour le mettre à la hauteur désirée et
resserrer le bouton.
3680 / 36806
AIR GRID BACK LEATHER CHAIR
ASSEMBLY INSTRUCTIONS
STEP 1 STEP 2 STEP 3
STEP 4 STEP 5
PART QTY
1. Base .......................1
2. Casters .....................5
3. Pneumatic Cylinder ............1
4. Seat Plate ...................1
5. Seat Cushion .................1
6. Back Assembly ...............1
7. Arms (7L & 7R) ...............2
8. Arm Screws ..................6
9. Seat Plate Screws .............4
10. Back Support Screws .........3
11. Back Support (Pre-Installed) ....1
12. Allen Wrench ................1
7L
7R
1
1
X3
X3
X3
© Office Star Products April 2013
2
3
4
5
5
6
4
8
8
12
12
9
10
11
12
X5
X4
Remove all parts from carton, separate by part numbers indicated on parts list, and verify part quantities.
STEP 1 Insert five Casters (2) into Base (1), push hard until you feel or hear the Caster (2) snap into place.
STEP 2 Attach Arms (7L & 7R) to Seat Cushion (5) using three Arm Screws (8) for each arm. FULLY TIGHTEN ALL SCREWS
COMPLETELY USING ALLEN WRENCH (12).
STEP 3 Attach Seat Plate (4) to Seat Cushion (5) with the arrow towards the front of the chair, using four Seat Plate Screws (9)
FULLY TIGHTEN ALL SCREWS COMPLETELY USING ALLEN WRENCH (12).
STEP 4 Attach Back Support (11) to rear of Seat Plate (4) using three Back Support Screws (10), FULLY TIGHTEN ALL SCREWS
COMPLETELY USING ALLEN WRENCH (12).
STEP 5 Insert Pneumatic Cylinder (3) into Base (1), Place the assembled seat on top of Pneumatic Cylinder (3) and apply
downward pressure.
ATTENTION: MAKE SURE ALL SCREWS ARE FULLY TIGHTENED BEFORE USING CHAIR.
AVERTISSEMENT
1. Seule une personne à la fois peut utiliser ce produit.
2. Ne pas utiliser ce fauteuil à moins que toutes les vis et
tous les boulons et boutons soient resserrés.
3. Vérifier à tous les trois mois ou au besoin que toutes
les vis et tous les boulons et boutons sont resserrés.
4. Ne pas trop tourner le bouton d’inclinaison du dossier
lors de la diminution de la tension.
5. Éliminer les matériaux de conditionnement d’une
manière conveable. Ne pas utiliser la couverture
en plastique pour couvrir la tête à cause du risque
d’étouffement.
6. Ne pas utiliser le fauteuil comme un escabeau.
7. Ce fauteuil ne doit servir qu’à l’usage pour lequel il a
été conçu.
8. N’utiliser qu’un détergent liquide doux pour le
nettoyage.
GARANTIE LIMITÉE
Les fauteuils SPACE® sont garantis* à compter de la date d’achat contre les défauts de matériaux et de fabrication comme suit :
 •Garantieàviesurlespièces,dontlevérinpneumatique,lecontrôledemécanisme,labaseetlesroulettes.
 •Garantiede3anssurletissud’ameublementetlamoussecontrel’usureetladétérioration.
 •Nousnepouvonspasgarantirlecuircontreleségratignuresetl’usureparfrottementderoutine,cartoutcuirestsujetàdepetitesmarquesproduites
par l’usage normal.
*Toutes les garanties sont limitées à l’acheteur original pour un usage commercial normal défini comme une semaine de travail standard de quarante heures
par des personnes pesant 250 lb ou moins. Cette garantie ne couvre pas la main-d’œuvre, le transport ou les dommages venant de la mauvaise utilisation,
de la négligence, de la modification, des accidents, du vandalisme, de la rouille, des catastrophes naturelles ou de tout autre événement hors du contrôle
d’Office Star Products. La garantie ne couvre pas les dommages superficiels qui peuvent se produire au cours d’une utilisation normale. La responsabilité des
dommages indirects ou accessoires est exclue. L’utilisateur accepte tout risque de blessure résultant de l’utilisation de ce produit. Si l’usage dépasse 40 heures
par semaine, une garantie de cinq ans sur toutes les pièces s’applique. Le tissu est garanti pendant un an. Cette garantie vous accorde des droits spécifiques
reconnus par la loi, et vous pouvez avoir d’autres droits variant d’une province à l’autre.
Pour faire une réclamation de garantie, contacter le service des pièces par courriel à parts@officestar.net, par télécopieur au
1-909-930-5629 ou par numéro sans frais 1-800-950-7262, du lundi au vendredi de 8 h à 17 h, heure du Pacifique. Fournir le
numéro de modèle et une description du problème et obtenir une autorisation de retour. À sa discrétion, Office Star Products :
(a) fournira des pièces compatibles actuellement fabriquées.
(b) réparera la pièce du client.
Le client doit payer d’avance les frais de transport de toute pièce retournée à l’usine. Les frais de retour pour des pièces encore
sous garantie seront payés par Office Star Product.
12
12
3680
36806
