SPACEMAKER PS63 Instructions for use

BUILDING DIMENSIONS
6’ x 3’
Nominal Size
Gloves must be worn
at all times to reduce
risk of injury!
Size rounded off to the nearest foot
* See Inside for Detailed Safety Information.
Owner’s Manual
& Assembly Guide
01GZ
729030319
†
Base
Size
74 1/16” x 38 3/8”
188,1 cm x 97,4 cm

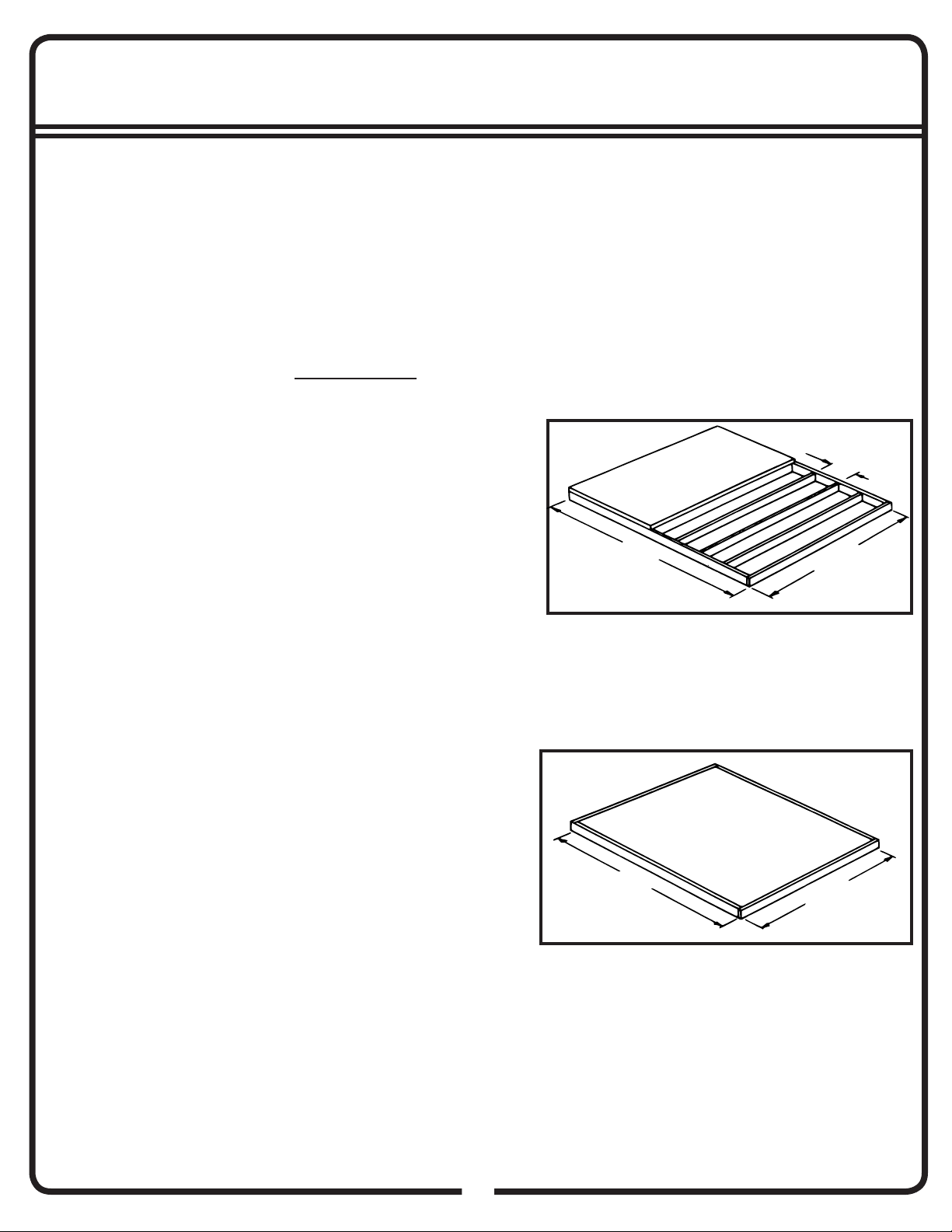

For proper base construction see page 13
Exterior Dimensions
(Roof Edge to Roof Edge)
Width Depth Height
Interior Dimensions
(Wall to Wall)
Width Depth Height
Door
Opening
Width Height
Approx.
Size
Storage
Area
6’ x 3’ 18 Sq. Ft. 107 Cu. Ft. 75 3/16” 39 1/4” 78 7/8” 71 1/4” 35 9/16” 75 7/8” 54 1/2” 69 11/16”
1,8 m x ,9 m 1.6 m23,0 m3190,9 cm 99,7 cm 200,3 cm 181,0 cm 90,3 cm 192,7 cm 138,5 cm 177,0 cm
†
Model No. PS63

02HOa
GB: Assembly manual in additional languages available online.
Scan QR code below to access.
FR: Manuel de montage disponible en ligne dans d’autres langues.
Pour y accéder, scannez le code QR ci-dessous.
SP: Manual de montaje en idiomas adicionales disponible online.
Escanee el código QR a continuación para acceder.

03GZ
DIMENSIONS DU COFFRE
* Voir les informations de sécurité détaillées à l’intérieur.
Toujours porter des
gants pour réduire le
risque de blessure !
attention
bords coupants
Manuel de l’utilisateur et
guide d’assemblage
DIMENSIONES DE LA UNIDAD
* Consulte en el interior para obtener la seguridad de información detallada.
Se deben usar guantes
en todo momento para
reducir el riesgo de
lesiones.
precaución
bordes fi losos
Manual del propietario
e instrucciones de ensamblaje
Las medidas están redondeadas en pies
†
Dimension arrondie au pied le plus proche
†
Taille de
la base
Tamaño
básico
3
Dimensions extérieures
(de bordure de toit à bordure de toit)
Largeur Profondeur Hauteur
Dimensions intérieures
(de paroi à paroi)
Largeur Profondeur Hauteur
Ouverture
de porte
Largeur Hauteur
Taille
approx.
Zone
d’entreposage
6’ x 3’ 18 Sq. Ft. 107 Cu. Ft. 75 3/16” 39 1/4” 78 7/8” 71 1/4” 35 9/16” 75 7/8” 54 1/2” 69 11/16”
1,8 m x ,9 m 1.6 m23,0 m3190,9 cm 99,7 cm 200,3 cm 181,0 cm 90,3 cm 192,7 cm 138,5 cm 177,0 cm
†
Dimensiones exteriores
(borde a borde del techo)
Ancho Profundidad Altura
Dimensiones interiores
(pared a pared)
Ancho Profundidad Altura
Abertura de
la puerta
Ancho Altura
Tamaño
aproximado
Área de
almacenaje
6’ x 3’ 18 Sq. Ft. 107 Cu. Ft. 75 3/16” 39 1/4” 78 7/8” 71 1/4” 35 9/16” 75 7/8” 54 1/2” 69 11/16”
1,8 m x ,9 m 1.6 m23,0 m3190,9 cm 99,7 cm 200,3 cm 181,0 cm 90,3 cm 192,7 cm 138,5 cm 177,0 cm
†
74 1/16” x 38 3/8”
188,1 cm x 97,4 cm
74 1/16” x 38 3/8”
188,1 cm x 97,4 cm

4
• Keep children and pets away from the worksite during construction and until the building is completely assembled. This will
help avoid distractions and any accidents which may occur.
04GC
• Care must be taken when handling various pieces of your building since many contain sharp edges.
CAUTION /
• Faire preuve de précaution pour manipuler les différentes pièces de l’abri car elles présentent de nombreux bords coupants.
ATTENTION / PRECAUCIONES
• Tenga cuidado al manipular las diferentes piezas de la estructura ya que pueden tener bordes fi losos.
• Do NOT attempt to assemble your building before double checking that you have all the parts indicated in the parts lists.
Any building left partially assembled may be seriously damaged by even light winds.
• Ne PAS tenter d’assembler l’abri avant d’avoir vérifi é la présence de toutes les pièces fi gurant dans la liste des pièces. Tout
abri laissé partiellement assemblé peut être gravement endommagé par des vents même légers.
• NO trate de montar la estructura antes de verifi car que tenga todas las piezas indicadas en la lista de piezas. Cualquier
estructura sin terminar puede ser dañada seriamente incluso por vientos ligeros.
• Do NOT attempt to assemble your building on a windy day. The large panels can catch the wind like a “sail”, making
construction diffi cult and unsafe.
• Ne PAS tenter d’assembler l’abri en présence de vent. Les grands panneaux peuvent se comporter comme une voile et
« battre » au vent, rendant la construction diffi cile et dangereuse.
• NO trate de montar la estructura en un día ventoso. Los paneles grandes pueden atrapar el viento como una “vela”, lo que
hace que sean llevados por el viento, lo que, a su vez, hace que la construcción sea difícil e insegura.
• Tenir les enfants et les animaux domestiques à l’écart du chantier durant la construction et jusqu’à ce que l’abri soit
complètement assemblé. Cela évite les distractions et les accidents potentiels.
• No permita entrar a niños ni animales domésticos en el lugar de trabajo durante la construcción y hasta que la estructura
esté completamente montada. Esto ayudará a evitar distracciones y cualquier accidente que pueda producirse.
Your building MUST be anchored to prevent wind damage.
La estructura DEBE estar anclada para evitar daños por vientos.
• NEVER concentrate your weight on the roof of the building.
• NE JAMAIS concentrer son propre poids sur le toit de l’abri.
• NUNCA concentre su peso en el techo de la estructura.
Watch the Weather Closely
Suivre la météo avec attention
Observe el clima atentamente
• Before assembling any parts, your base should be constructed and an anchoring system should be ready to use.
• Avant de commencer à assembler des pièces, la base doit avoir été construite et le système d’ancrage doit être prêt à
l’emploi.
• Antes de montar cualquier pieza, debe estar construida la base y preparado el sistema de anclaje.
L’abri doit IMPÉRATIVEMENT être ancré pour éviter les dommages par le vent.

5
05GX
• The best location is a level area with good drainage.
ASSEMBLY / ASSEMBLAGE / ENSAMBLAR /
• Le meilleur emplacement sera une surface de niveau à bon drainage.
• El mejor lugar es un área nivelada con buen drenaje.
• Allow enough space outside the building to be able to access the roof with a ladder.
• Use Teamwork: Two or more people are required to assemble your building.
• Travailler en équipe: Deux personnes ou plus sont nécessaires pour assembler l’abri.
• Trabaje en equipo: Se necesitan dos o más personas para ensamblar su cobertizo.
• Laissez suffi samment d’espace à l’extérieur du bâtiment pour être en mesure d’accéder à la toiture avec une échelle.
• Deje sufi ciente espacio afuera del edifi cio para poder tener acceso al techo con una escalera.
CARE & MAINTENANCE / SOINS ET ENTRETIEN / PROTECCIÓN Y CONSERVACIÓN
• DO NOT use power washing to clean your shed.
• NE PAS utiliser de jet sous haute pression pour nettoyer l’abri.
• NO utilice hidrolavadora para limpiar el cobertizo.
• Combustibles and corrosives must be stored in air tight containers designed for chemical and/or combustible storage.
Corrosive chemicals such as fertilizers, pesticides and herbicides should be cleaned off the interior and exterior surfaces
immediately. Rust caused by chemical damage is not covered by the warranty.
• Les matières combustibles et corrosives doivent être entreposées dans des contenants étanches à l’air conçus pour
l’entreposage de produits chimique et/ou combustibles. Les produits chimiques corrosifs tels que les engrais, pesticides et
herbicides doivent immédiatement être nettoyés des surfaces intérieures et extérieures. La rouille causée par des produits
chimiques n’est pas couverte par la garantie.
• Los combustibles y productos corrosivos deben guardarse en contenedores herméticos diseñados para almacenamiento
de químicos o combustibles. Se deben limpiar inmediatamente los químicos corrosivos, como fertilizantes, pesticidas y
herbicidas, de las superfi cies interiores y exteriores. El óxido causado por daños químicos no está cubierto por la garantía.
Rust protection precautions / Des mesures de protection contre la rouille /
Las precauciones de protección contra el óxido
• Avoid nicking or scraping the coating surface, inside and out.
• Éviter d’entailler ou de rayer le revêtement de surface, à l’intérieur comme à l’extérieur.
• Evite dañar o raspar la capa protectora, por dentro y por fuera.
• Keep roof, base perimeter and door free of debris.
• Nettoyer le toit, le pourtour de la base et les rails de porte de tous débris.
• Mantenga el techo, el perímetro de la base y los rieles de la puerta sin desechos.
• Touch up scrapes or nicks and any area of visible rust as soon as possible.
• Retoucher les entailles et égratignures et toute surface de rouille visible dès que possible.
• Retoque las raspaduras o las muescas y cualquier área de todo óxido visible lo más pronto posible.

6

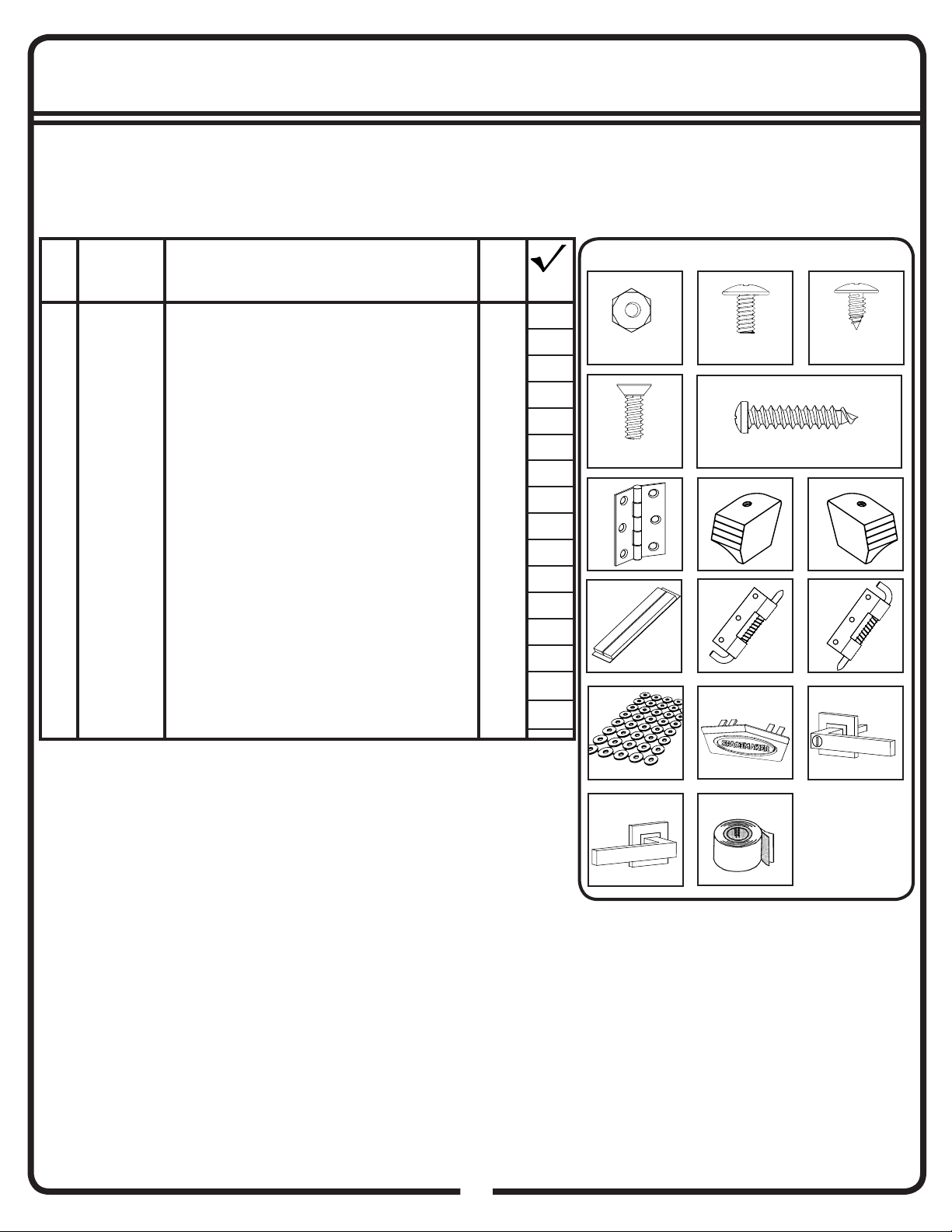

HARDWARE LIST 06GZ
For missing or damaged parts contact Customer Service. Do not return to store.
1-800-851-1085 or [email protected]
7 8
1
11/32 Hex.
Hardware Views by Key No.
6
9
2
#2 Phillips
3
#2 Phillips
5
#2 Phillips
4
#2 Phillips
12
1 65103 Hex Nut (#8-32) 71
2 65923 Small Bolt (#8-32 x 3/8) (10 mm) 47
3 65004 Small Screw (#8AB x 5/16) (8 mm) 172
4 66783 Flat Head Bolt (#8-32 X 1/2) (13 mm) 24
5 66692 Tapping Screw (#10ABx1) (25 mm) 2
6 66609 Hinge 4
7 66183L Left Roof Trim Cap 2
8 66183R Right Roof Trim Cap 2
9 67236 Adhesive Pads (2 per sheet) 1
10 66684 Top Latch Spring 1
11 66808 Bottom Latch Spring 1
12 66646 Washer Sheet 4
13 67468SPM Peak Cap 2
14 30000 Locking Handle Right 1
15 30001 Left Handle 1
16 67293B Weather Stripping 1
Key
No.
Part
No.
Part
Description Qty. List
10 11
13
The fasteners used in each step are shown actual size at the top
of each page. If you are unsure which fastener to use, hold it up
to the picture and use the one that matches.
14
15 16

7
1-800-851-1085 or [email protected]
Si des pièces manquent ou sont endommagées, s’adresser au Service après-vente. Ne rien renvoyer au magasin.
1 65103 Écrou hexagonal (8-32) 71
2 65923 Petit boulon (sable) (8-32 x 3/8) (10 mm) 47
3 65004 Petite vis (sable) (8AB x 5/16) (8 mm) 172
4 66783 Boulon à tête plate (#8-32 X 1/2) (13 mm) 24
5 66692 Vis autotaraudeuse (#10ABx1) (25 mm) 2
6 66609 Charnière 4
7 66183L Embout de garniture de toit gauche 2
8 66183R Embout de garniture de toit droit 2
9 67236 Tampons adhésifs (2 par feuille) 1
10 66684 Verrou à ressort supérieur 1
11 66808 Verrou à ressort inférieur 1
12 66646 Plaque de rondelles 4
13 67468SPM Embout de faîte 2
14 30000 Poignée verrouillable droite 1
15 30001 Poignée droite 1
16 67293B Ruban de calfeutrage 1
Rep. Réf.
pièce
Description
de la pièce Qté OK
FR-06GZ

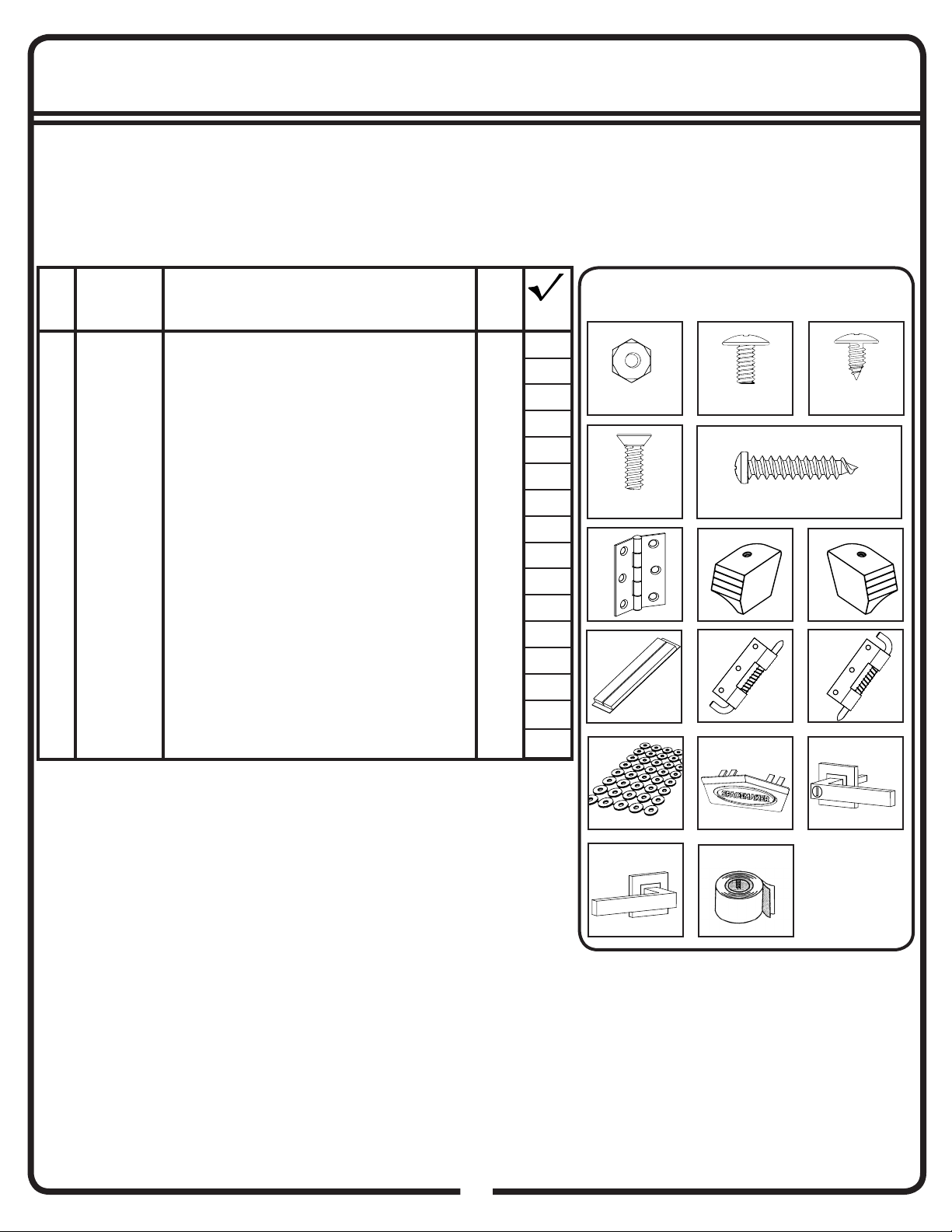

LISTE DES PIÈCES / LISTA DE PIEZAS
Les éléments de visserie utilisés à chaque étape sont représentés
en taille réelle en haut de chaque page. En cas de doute sur le
type de visserie à utiliser, les placer sur l’image et utiliser celui qui
correspond.
7 8
1
11/32 Hex.
6
9
2
#2 Phillips
3
#2 Phillips
5
#2 Phillips
4
#2 Phillips
12
10 11
13 14
15
Éléments de visserie par n° de
repère
16

8
1-800-851-1085 or [email protected]
Si hay piezas faltantes o dañadas, comuníquese con el Servicio de Atención al Cliente. No devuelva el producto a la tienda.
1 65103 Tuerca hexagonal (N.º 8-32) 71
2 65923 Perno pequeño color arena (N.º 8-32 x 3/8) (10 mm) 47
3 65004 Tornillo pequeño color arena (N.º 8AB x 5/16) (8 mm) 172
4 66783 Perno de cabeza chata (N.º 8-32 x 1/2) (13 mm) 24
5 66692 Tornillo autorroscante (N.° 10AB x 1) (25 mm) 2
6 66609 Bisagra 4
7 66183L Tope izquierdo del contramarco del techo 2
8 66183R Tope derecho del contramarco del techo 2
9 67236 Almohadillas adhesivas (2 por hoja) 1
10 66684 Resorte de aldaba superior 1
11 66808 Resorte de aldaba inferior 1
12 66646 Plancha de arandelas 4
13 67468SPM Tope del caballete 2
14 30000 Manija de bloqueo derecha 1
15 30001 Manija izquierda 1
16 67293B Burlete 1
N.º de
refe-
rencia
N.º de
pieza
Descripción
de la pieza Cant. Lista
SP-06GZ
LISTE DES PIÈCES / LISTA DE PIEZAS
Los tornillos y pernos que se utilizan en cada paso se muestran
en el tamaño real en la parte superior de cada página. Si no está
seguro de qué tornillo o perno de usar, compárelo con la imagen
y use el que coincida con ella.
7 8
1
11/32 Hex.
6
9
2
#2 Phillips
3
#2 Phillips
5
#2 Phillips
4
#2 Phillips
12
10 11
13 14
15
Vistas de los tornillos por
n.º de referencia
16

6
Key
No. Part No.
Part
Description
Qty.
PARTS LIST / LISTE DES PIÈCES / ARTÍCULOS DE FERRETERÍA
9
09GZ
Part Views
211243 Side Floor Frame /
Cadre de plancher latéral / Tirante lateral del
piso 2
311288 Ramp / Seuil / Rampa 1
411147 Rear Corner Panel / Panneau de coin arrière / Panel esquinero
trasero 2
511278 Front Corner Panel / Panneau d’angle avant / Panel de la
delantero esquina 2
611280 2
11 11262 Side Wall Channel /
Longeron de mur latéral / Canal de la
pared lateral 2
12 9397 Rear Wall Angle / Cornière arrière / Ángulo de la pared trasera 1
13 11279 Lintel / Linteau / Dintel 1
811246 Door Jamb Right / Jambage de porte droit / Jamba de la puerta
derecha 1
Rep.
N.º de
refe-
rencia
Réf.
pièce
N.º de
pieza
Description
de la pièce
Descripción
de la pieza Qté
Cant.
Profi ls de pièces
Vistas desde
un extremo
19399 Front/Rear Floor Frame / Cadre de plancher avant/arrière / Tirante
del entramado delantero/trasero del piso 2
10 11281 Rear Wall Channel / Longeron de mur / Canaleta de la pared 1
14 6658 2
76521 Wall Panel / Panneau de mur / Panel de la pared 2
980179 Door Jamb Left / Jambage de porte gauche / Jamba de la puerta
izquierda 1
15 5996 Right Gable / Pignon droit / Gablete derecho 2
Side Wall Angle / Cornière de mur latéral / Ángulo de la pared
lateral
Gable Brace / Renfort de pignon / Abrazadera del gablete

6
PARTS LIST / LISTE DES PIÈCES / ARTÍCULOS DE FERRETERÍA
10
10GZ
17 11282 Roof Beam / Poutre de toit / Viga del techo 1
18 11284 Right Roof Panel / Panneau de toit droit / Panel del techo derecho 2
20 80189 Left Roof Panel / Panneau de toit gauche / Panel del techo
izquierdo 2
19 11283 Roof Beam Angle /
Cornière poutre de toit / Ángulo viga del techo 1
21 11286 Roof Trim / Garniture de toit / Contramarco del techo 2
23 10718 Horizontal Door Brace /
Renfort horizontal de porte / Abrazadera
horizontal de la puerta 4
24 10719 Door Handle Brace /
Renfort de poignée de porte / Abrazadera
de la manija de la puerta 2
22 11274 Door Panel / Panneau porte / Panel puerta 2
26 10721 Door Stop / Arrêt de porte / Tope de la puerta 1
Key
No. Part No.
Part
Description
Qty. Part Views
Rep.
N.º de
refe-
rencia
Réf.
pièce
N.º de
pieza
Description
de la pièce
Descripción
de la pieza Qté
Cant.
Profi ls de pièces
Vistas desde
un extremo
16 5997 Left Gable / Pignon gauche / Gablete izquierdo 2
25 10720 Diagonal Door Brace / Renfort diagonal de porte / Abrazadera
diagonal de la puerta 8
27 11287 Ridge Cap /
Faîtage / Tope del caballete 1
28 69836 Edge Trim (Purple) / Garniture de bord / Recuadro del borde
(morado) 4

11
11GZ
5
8
5
6
11
2
3
1
9
1
7
2
4
4
7
12
10
11

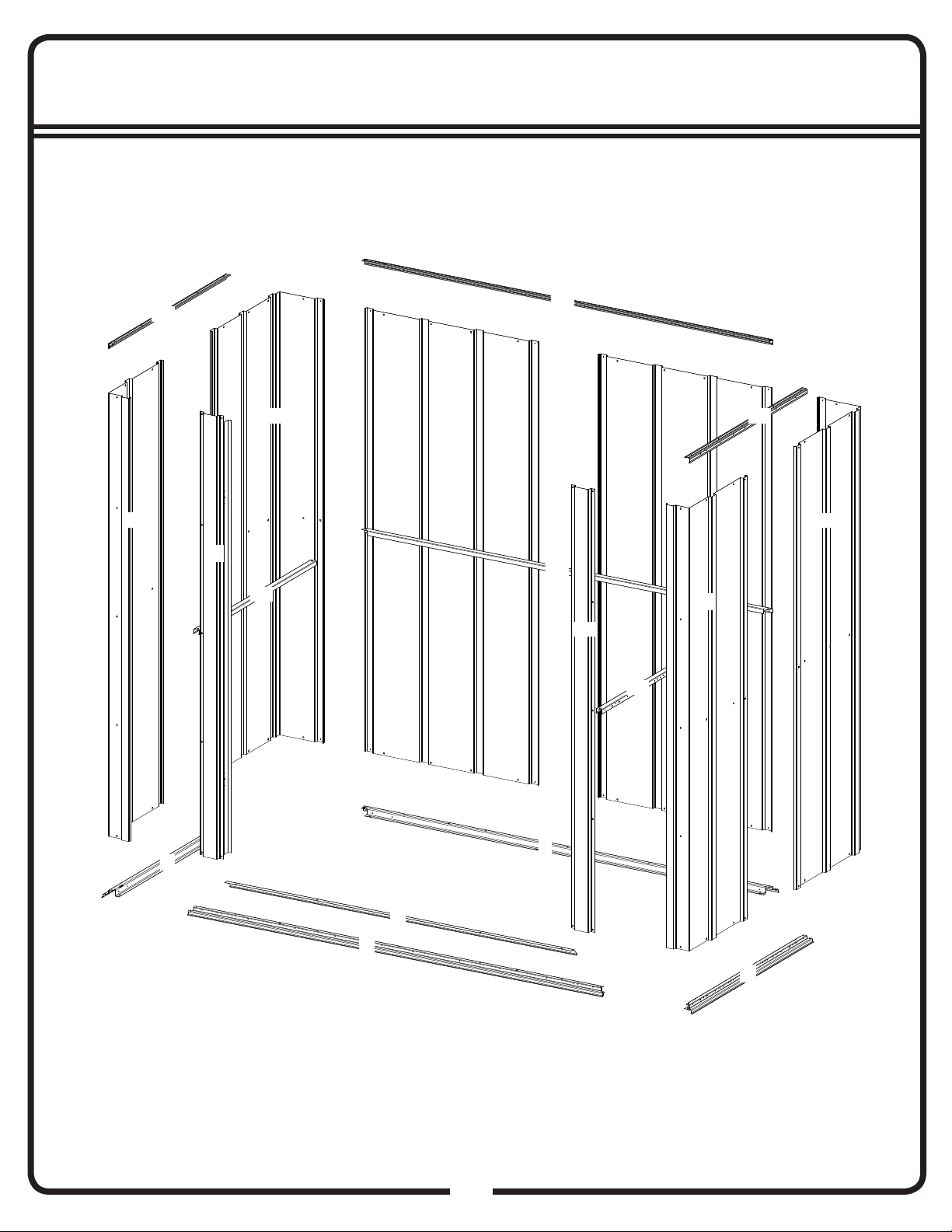

ASSEMBLY BY KEY NO. / PIÈCES PAR N° DE REPÈRE /
MONTAJE POR N.º DE REFERENCIA
6

12
12GZ
21
15
25
22
16 19
17
20
26
13
23
24
18
ASSEMBLY BY KEY NO. / PIÈCES PAR N° DE REPÈRE /
MONTAJE POR N.º DE REFERENCIA
14
22
23
23
23
24
25 25
25
25 25
25 25
14
15
16
18
20
21
27
28
28
28
28

12
OPTION 1: Directly on ground (earth)
Assemble your building directly on level ground (grass, dirt, rock, sand, etc.).
OPTION 2: Wood Platform
If you decide to build your own base, be sure to select the appropriate materials.
These are the recommended materials for your base:
• 2 x 4's (38 mm x 89 mm) Pressure Treated Lumber • 5/8" (15,5 mm) 4 x 8 (1220 mm x 2440 mm) Plywood-exterior grade
• 10 & 4 penny Galvanized Nails • Concrete Blocks (optional)
NOTE: Pressure Treated Lumber must not be used where it will make contact with your storage building. The properties of
Pressure Treated Lumber will cause accelerated corrosion.
The platform should be level and fl at (free of bumps, ridges etc.)
to provide good support for the building. The necessary materials
may be obtained from your local lumber yard.
To construct the base follow instructions and diagram.
Construct frame (using 10 penny galvanized nails)
Measure 16"/24" (40,6 cm/61,0 cm) sections to construct
inside frame (see diagram)
Secure plywood to frame (using 4 penny galvanized nails)
OPTION 3: Concrete Slab
The slab should be at least 4" (10,2 cm) thick. It must be level
and fl at to provide good support for the frame.
The following are the recommended materials for your base.
• 1 x 4's (19 mm x 89 mm) (will be removed once the concrete cures)
• Concrete • Sheet of 6 mil plastic
• We recommend for a proper strength concrete to use a mix of:
1 part cement • 3 parts pea sized gravel • 2 1/2 parts clean sand
Prepare the Site/Construct a Base
1. Dig a square, 6" (15,2 cm) deep into the ground (remove grass).
2. Fill up to 4" (10,2 cm) in the square with gravel and tamp fi rm.
3. Cover gravel with a sheet of 6 mil plastic.
4. Construct a wood frame using four planks of 1x4 (19 mm x 89 mm)
lumber.
5. Pour in concrete to fi ll in the hole and the frame giving a
total of 4" (10,2 cm) thick concrete. Be sure surface is level.
CONSTRUCTING A BASE...
Note: Finished Slab dimensions, with lumber removed.
Note: Platform/Slab will extend 9/16" (1,4 cm) beyond
fl oor frame on all four sides. Seal this 9/16" (1,4 cm)
of wood with a roofi ng cement (not included), or bevel
this 9/16" (1,4 cm) of concrete when pouring, for good
water drainage.
13GZ
13
FRONT
(DOOR)
FRONT
(DOOR)
74 1/16"
188,1 cm
16"/24"
40,6 cm/61,0 cm
38 3/8”
97,4 cm
74 1/16"
188,1 cm
38 3/8”
97,4 cm

14
OPTION 1 : À MÊME LE SOL (TERRE)
Monter l’abri directement sur un sol de niveau (herbe, terre, pierre, sable, etc.).
OPTION 2 : PLATEFORME EN BOIS
Pour construire soi-même une base, veiller à choisir des matériaux appropriés.
Les matériaux recommandés pour la base sont les suivants :
• Montants 2 x 4 (38 mm x 89 mm) en bois traité sous pression • Panneaux 4 x 8 (1220 mm x 2440 mm) de 5/8” (15,5 mm) en
contreplaqué pour extérieur • Clous galvanisé de 10d et 4d • Parpaings de béton (facultatif)
REMARQUE : Ne pas utiliser de bois traité sous pression aux points de contact avec l’abri. Le bois traité sous pression contribue
à accélérer la corrosion.
La plateforme doit être plate et de niveau (sans bosses, arêtes, etc.)
afi n d’offrir un bon support à l’abri. Les matériaux nécessaires peuvent
s’obtenir auprès d’un fournisseur de bois d’œuvre local.
Pour construire la base, suivre les instructions et les schémas.
Construire le cadre (utiliser des clous galvanisés 10d)
Prévoir des baies de 16”/24” (40,6 cm/61,0 cm) à l’intérieur du
cadre (voir le schéma)
Attacher le contreplaqué au cadre (avec des clous galvanisés 4d)
OPTION 3: DALLE EN BETON
La dalle doit avoir au moins 4” (10,2 cm) d’épaisseur. Elle doit
être plane et de niveau afi n d’offrir un bon support pour le cadre.
Les matériaux recommandés pour la base sont les suivants :
• Planches 1 x 4 (19 mm x 89 mm) (seront enlevés une fois que le
béton a durci) • Béton • Membrane de plastique de 0,15 mm
• Pour produire un béton de bonne résistance, le mélange préconisé
est le suivant : • 1 volume de ciment • 3 volumes de gravillon • 2,5
volumes de sable propre
Préparer le terrain et construire la base
1. Creuser un carré de 6” (15,2 cm) de profondeur dans le sol
(enlever l’herbe).
2. Remplir jusqu’à 4” (10,2 cm) du carré de gravillon et tasser
fermement.
3. Couvrir le gravillon d’une membrane de plastique de 0,15 mm.
4. Assembler un coffrage en bois avec quatre planches de 1 x 4
(19 mm x 89 mm).
5. Couler le béton dans le trou et le coffrage sur une épaisseur totale
de 4” (10,2 cm). S’assurer que la surface est de niveau.
Remarque : dimensions fi nies de la dalle, sans le bois.
FR-13GZ
CONSTRUIRE UNE BASE...
AVANT
(PORTE)
Remarque : La dalle ou plateforme dépasse de 9/16”
(1,4 cm) au-delà du cadre de plancher sur les quatre
côtés. Sceller la bande de bois de 9/16” (1,4 cm) avec
une colle pour toiture (non fournie) ou couler la bordure
de béton de 9/16” (1,4 cm) en biseau pour assurer un
bon écoulement de l’eau.
16"/24"
40,6 cm/61,0 cm
AVANT
(PORTE)
74 1/16"
188,1 cm
38 3/8”
97,4 cm
74 1/16"
188,1 cm
38 3/8”
97,4 cm

15
OPCIÓN 1: Directamente sobre el suelo (tierra)
Ensamble su cobertizo directamente sobre tierra fi rme (césped, tierra, roca, arena, etc.).
OPCIÓN 2: Plataforma de madera
Si decide construir su propia base, asegúrese de elegir los materiales apropiados.
Estos son los materiales recomendados para su base:
• Madera tratada a presión de 2x4 (38 mm x 89 mm) • Conglomerado de madera para exteriores de 5/8” x 4 x 8 (15,5 mm x
1220 mm x 2440 mm) • Clavos galvanizados de 10 & 4 penny • Bloques de concreto (opcional)
NOTA: La madera tratada a presión no debe utilizarse en lugares donde haga contacto con la estructura de almacenamiento.
Las propiedades de la madera tratada a presión acelerarán la corrosión.
La plataforma debe estar nivelada y plana (libre de protuberancias,
rugosidades, etc.) para ofrecer una buena base de sustento para el
cobertizo. Puede obtener los materiales necesarios de su maderera
local.
Para construir la base, siga las instrucciones y el diagrama.
Construya el entramado (utilizando los clavos galvanizados de 10 penny)
Mida secciones de 16”/24” (40,6 cm/61,0 cm) para construir el
entramado interior (ver el diagrama)
Fije el conglomerado de madera al entramado (utilizando los clavos
galvanizados de 4 penny)
OPCIÓN 3: Losa de concreto
La losa debe tener un espesor mínimo de 4” (10,2 cm). Debe estar
nivelada y plana para ofrecer una buena base de sustento para el
entramado.
Se recomiendan los siguientes materiales para su base:
• Tirantes de madera de 1 x 4 (19 mm x 89 mm) (que se retiran una vez
que haya fraguado el concreto)
• Concreto • Lámina plástica de 0,15 mm
• Para lograr un concreto de buena resistencia, recomendamos una
mezcla de: 1 parte de cemento • 3 partes de grava de tamaño
pequeño
• 2 partes y 1/2 de arena limpia
Prepare el sitio/Construya la base
1. Cave un cuadrado de 6” (15,2 cm) de profundidad en la tierra
(elimine el césped).
2. Llene dicho cuadrado hasta 4” (10,2 cm) con grava y aprisione
fi rmemente.
3. Cubra la grava con una lámina de plástico de 0,15 mm.
4. Construya un marco con 4 tirantes de madera de 1 x 4 (19 mm x 89 mm).
5. Vierta el concreto para llenar el hueco y el marco, con un espesor total de 4” (10,2 cm) de concreto. Asegúrese que la superfi cie
esté nivelada.
CONSTRUIR UNA BASE...
Nota: Las dimensiones de la losa terminada, con la
madera retirada.
Nota: La plataforma o losa debe extenderse 9/16”
(1,4 cm) más allá del entramado del piso en los cuatro
lados. Selle esta saliente con cemento para techado
(no se incluye); o, si es de concreto, bisele esta parte
saliente antes de que se seque a fi n de tener un buen
drenaje de agua.
FRENTE
(PUERTA)
SP-13GZ
16"/24"
40,6 cm/61,0 cm
FRENTE
(PUERTA)
74 1/16"
188,1 cm
38 3/8”
97,4 cm
74 1/16"
188,1 cm
38 3/8”
97,4 cm

12
Do NOT fasten your Floor
Frames to your Base at this
time. You will anchor your
building after it is erected.
You will need for this page:
16GZ
9399
Frame Floor Front-Rear
211243
Frame Floor Side
2
9399
11243
9399 11243
9399
9399 11243
11243
11288
Ramp
1
9399
11288
16

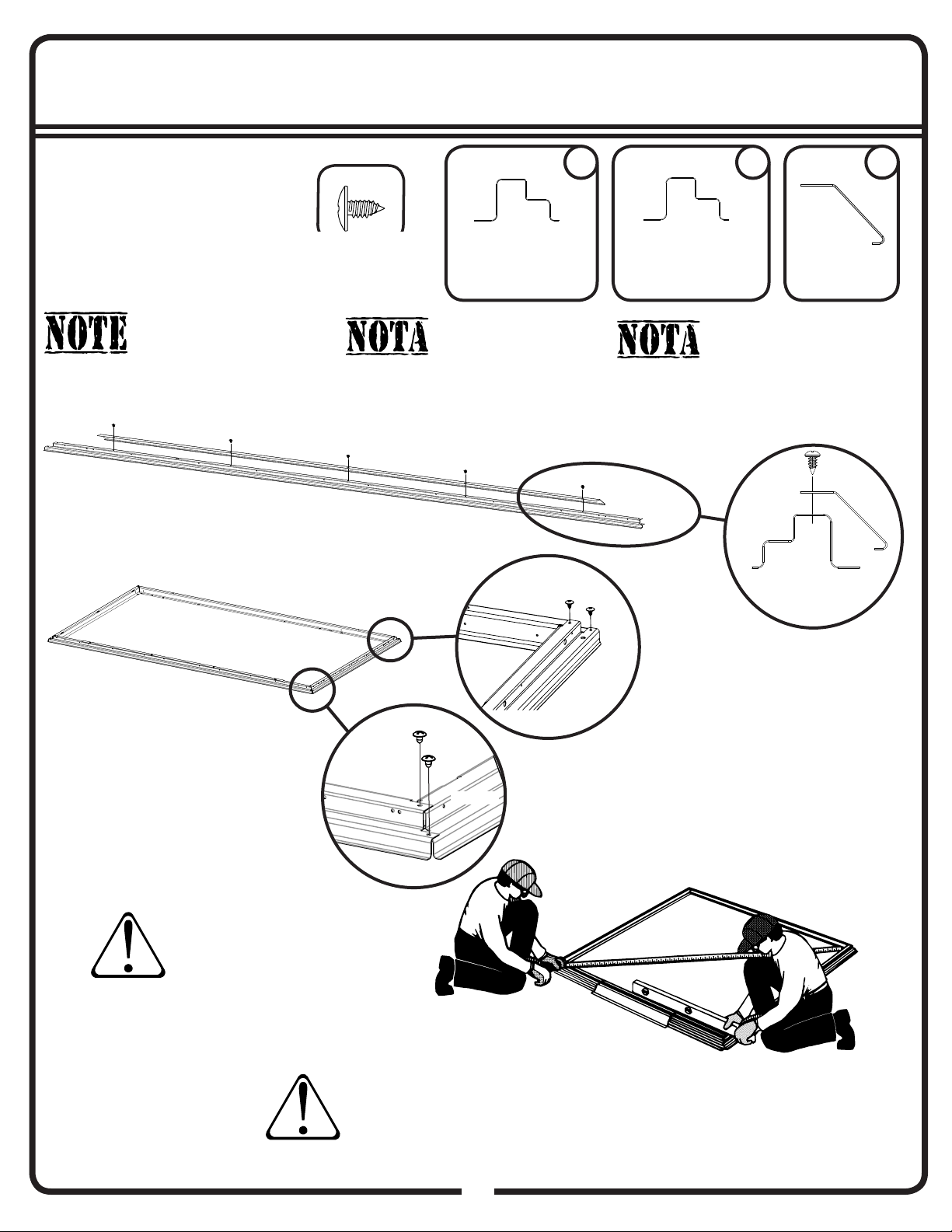

Step 1 / Étape 1 / Paso 1
Cadre de plancher avant/
arrière
Tirante del entramado
delantero/trasero del piso
Cadre de plancher latéral
Tirante del entramado
lateral del piso
Seuil
Rampa
Ne PAS attacher les
éléments de cadre de
plancher à la base à
ce stade. L’abri sera
ancré une fois qu’il est
assemblé.
Nécessaire pour cette page:
NO fi je los tirantes del piso
a la base en este momento.
Anclará la estructura
después de que esté
erguida.
Usted necesitará para esta página:
FRONT AVANT
FRENTE
FRONT
AVANT
FRENTE
(QTY/QTÉ/CANT: 13)
Side View
Vue latérale
Vista lateral
The Floor Frame must be BOTH square AND
level or the holes will not line up properly.

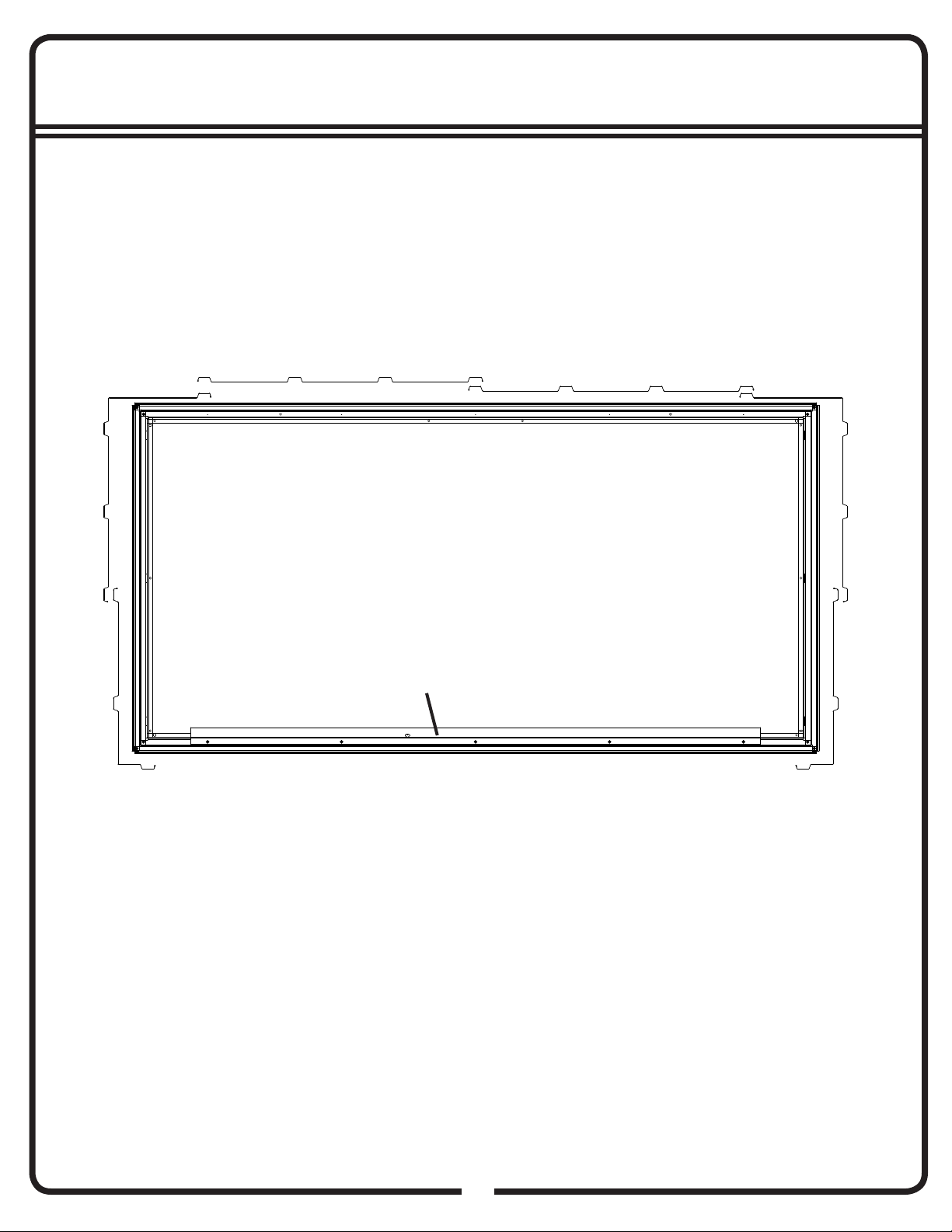

When diagonal measurements
are equal, the Frame is square.
Mesurer les diagonales du cadre de
plancher. Lorsqu’elles sont égales, le
cadre de plancher est d’équerre.
Cuando las medidas diagonales
son iguales, el tirante está
cuadrado.
Le cadre de plancher doit être À LA FOIS d’équerre et
de niveau pour que les trous s’alignent correctement.
El tirante del piso debe estar TANTO cuadrado COMO
nivelado o los orifi cios no se alinearán correctamente.

12
17GZ
FRONT
17
Step 2 / Étape 2 / Paso 2
Assemblage cadre de plancher
Floor Frame Assembly
Tirante del piso ensamblaje
11278
AVANT
FRENTE
6521
11147
TOP VIEW
VUE D'EN HAUT
VISTA DE ENCIMA
Panel Layout /
6521
11147
11278
Diseño del panel / Schéma du panneau

12

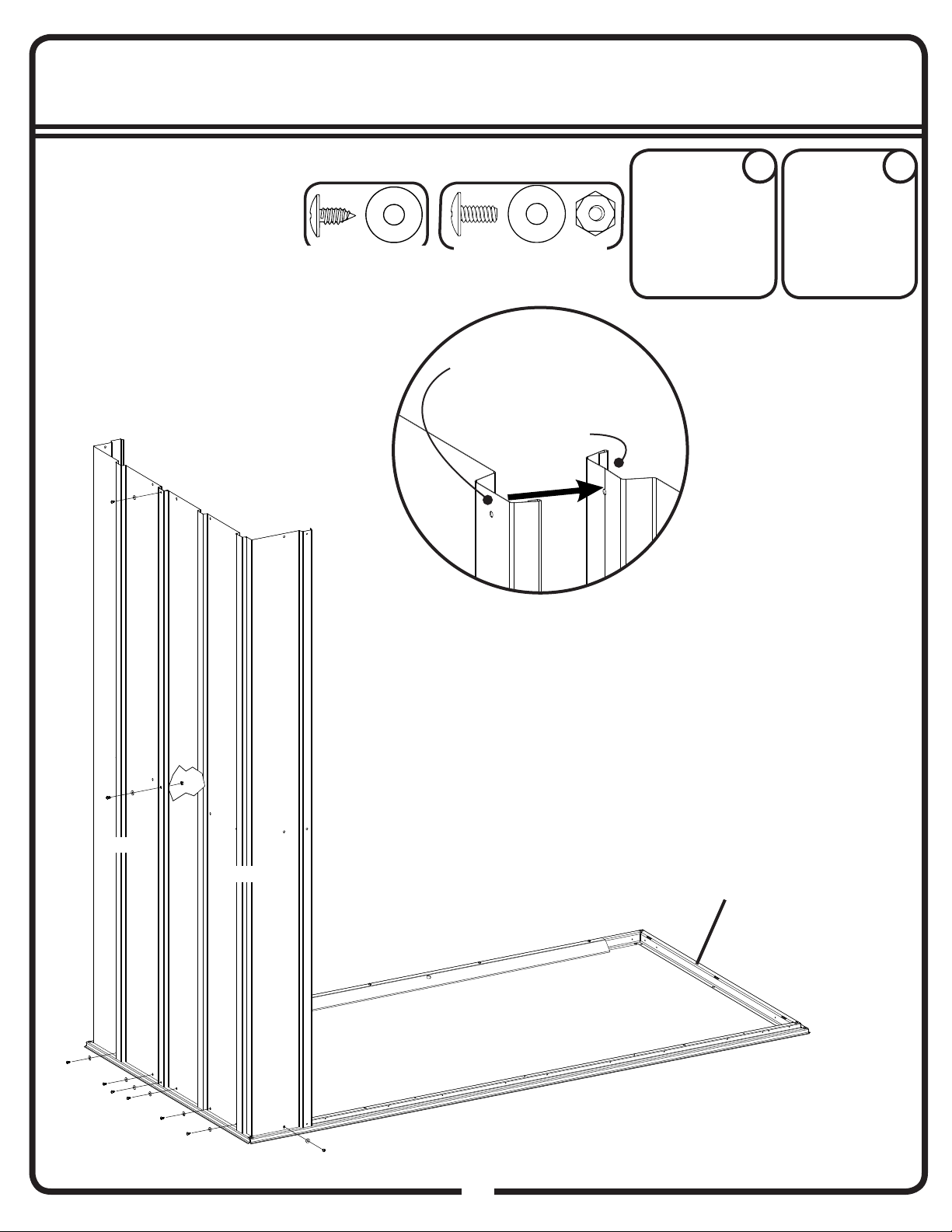

You will need for this page:
18GZ
11147
Rear Corner Panel
1
18
Step 2 / Étape 2 / Paso 2
Nécessaire pour cette page:
Usted necesitará para esta página:
Panneau de coin
arrière
Panel esquinero
trasero
Assemblage cadre de plancher
Floor Frame Assembly
Tirante del piso ensamblaje
11278
(QTY/QTÉ/CANT: 8) (QTY/QTÉ/CANT: 1)
11278
Front Corner Panel
1
Panneau d’angle
avant
Panel de la delantero
esquina
11147
Rear
Arrière
Atrás
Crimped Rib
Uncrimped Rib
Whenever a crimped rib and an uncrimped
rib meet, the crimped rib should be placed
UNDER the uncrimped rib if possible.
Nervure sertie
Nervure non sertie
Reborde rizado
Reborde ancho
Lors de l’assemblage de toute nervure sertie avec une
nervure non sertie, la nervure sertie doit être placée
SOUS la nervure non sertie autant que possible.
Cuando un reborde rizado y un reborde ancho
se unen, el reborde rizado debe colocarse
DEBAJO del reborde ancho, si es posible.

12
19GZ
19
Step 2 / Étape 2 / Paso 2
Rear
Arrière
Atrás
You will need for this page: 11147
Rear Corner Panel
1
Nécessaire pour cette page:
Usted necesitará para esta página:
Panneau de coin
arrière
Panel esquinero
trasero
(QTY/QTÉ/CANT: 8) (QTY/QTÉ/CANT: 1)
11278
Front Corner Panel
1
Panneau d’angle
avant
Panel de la delantero
esquina
11278
11147

12

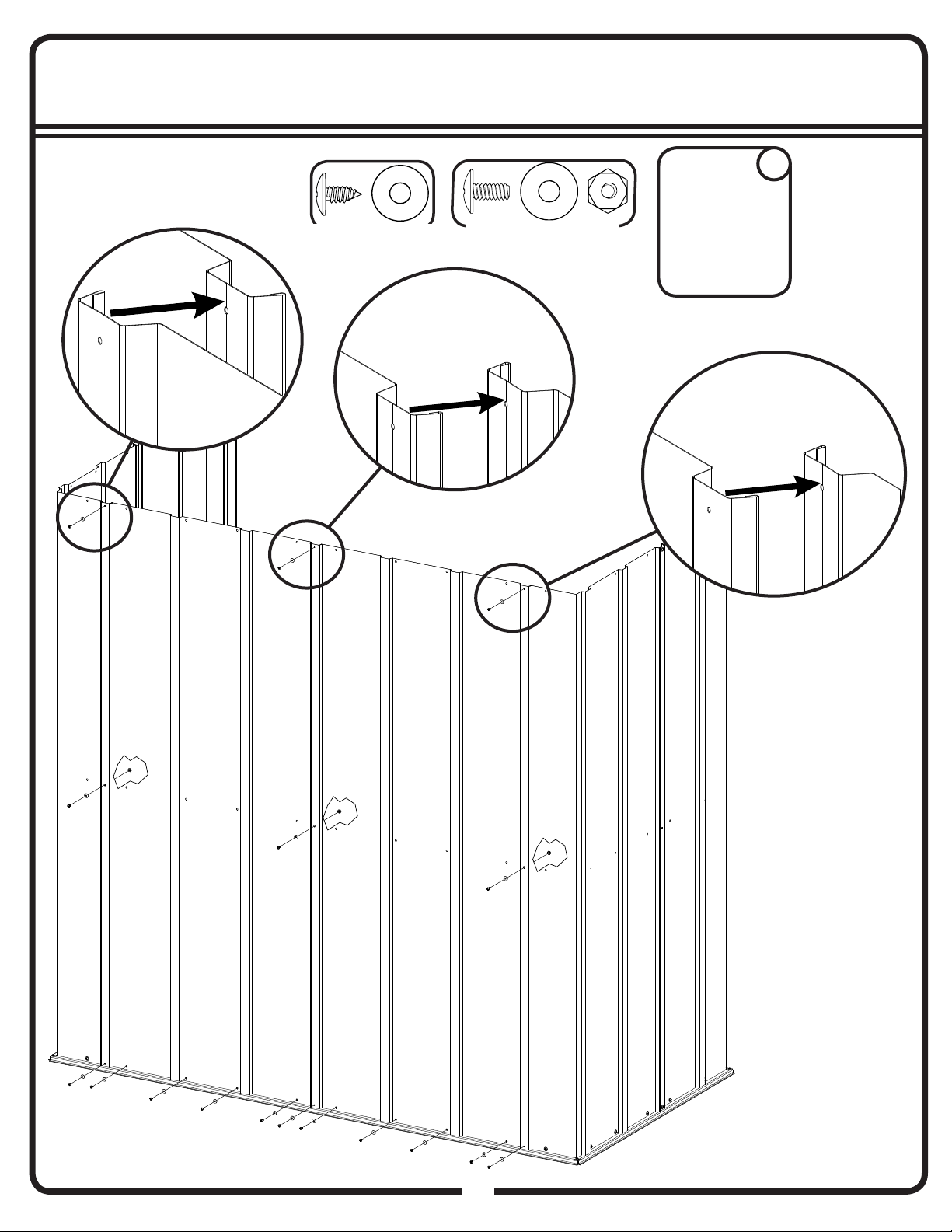

You will need for this page:
20GZ
6521
Wall Panel
2
20
Step 2 / Étape 2 / Paso 2
Nécessaire pour cette page:
Usted necesitará para esta página:
Panneau de mur
Panel de la pared
6521
Rear
Arrière
Atrás
(QTY/QTÉ/CANT: 14) (QTY/QTÉ/CANT: 3)
6521
