INSTALLATION INSTRUCTIONS - ARCEOS (ARA3)WITH MAF SHEET 1 OF 3
SAVE THESE INSTRUCTIONS
NOTE:
This luminare is designed for outdoor lighting applications with ambient tempertures ranging from -40°C to 40°C.
Universal input voltage 120-277VAC, 50/60 Hz or 347/480 VAC, 60 Hz.
Surge Protection - 20kA; Shuts off at end of life.
WARNINGS:
Dangerous voltage exist within the unit and all precautions usually observed in handling high voltage equipment should be observed
when replacing light engine or otherwise servicing luminares. Disregarding this warning could result in electrical shock and possible
injury to the individual installing or servicing this equipment. Installation and servicing should be done by qualified personnel.
Tools Required:
Torque Wrench
1/4" Allen Wrench
3/8" Allen Wrench
T-20 Torx bit
-
-
-
-
-
-
-
WARNING! Fixtures must be grounded and installed in accordance with the National Electrical Code and all local codes.
Failure to do so may increase the RISK OF PERSONALINJURY, PROPERTY DAMAGE, FIRE AND DEATH. Install and
use so fixture failures do not cause a hazard and use only in environments for which the product is specifically marked.
WARNING! This product contains chemicals known to the State of California to cause cancer, birth defects, and/or other
reproductive harm. Thoroughly wash hands after installing, handling, cleaning, or otherwise touching this product.
CAUTION! Follow ALL luminaire recommendations, product markings, instructions, restrictions and warnings regarding
luminaire operation and burning position. Luminaire label shows electrical and environmental requirements and
restrictions.
All electrical work must be done by a qualified electrician.
Turn off electric power to all affected circuits and allow to cool before servicing.
A regularly scheduled maintenance program should be established to retain optimum light output and reduce heat
retention. Dusting with a soft, clean, dry cloth is normally sufficient for the optical system. Any accumulation of dust or dirt
should be removed regularly.
Carefully read these instructions before installing product. If you do not understand these instructions, before starting any
work, contact your Hubbell Lighting distributor or [email protected] or [phone]
Give instructions to facility owner/manager for future reference.
INSTALLATION
INSTRUCTIONS
ARA3 WITH MAF
READ THOROUGHLY BEFORE INSTALLATION
Catalog Number: MAF-ARA3-XX
Instruction Sheet: 93070030
Hubbell Lighting • 701 Millennium Boulevard • Greenville, SC 29607 • Phone: [phone]
Due to our continued efforts to improve our products, product specifications are subject to change without notice.
© 2016 Hubbell Lighting • All Rights Reserved • For more information visit our website: www.hubbelloutdoor.com
Printed in USA

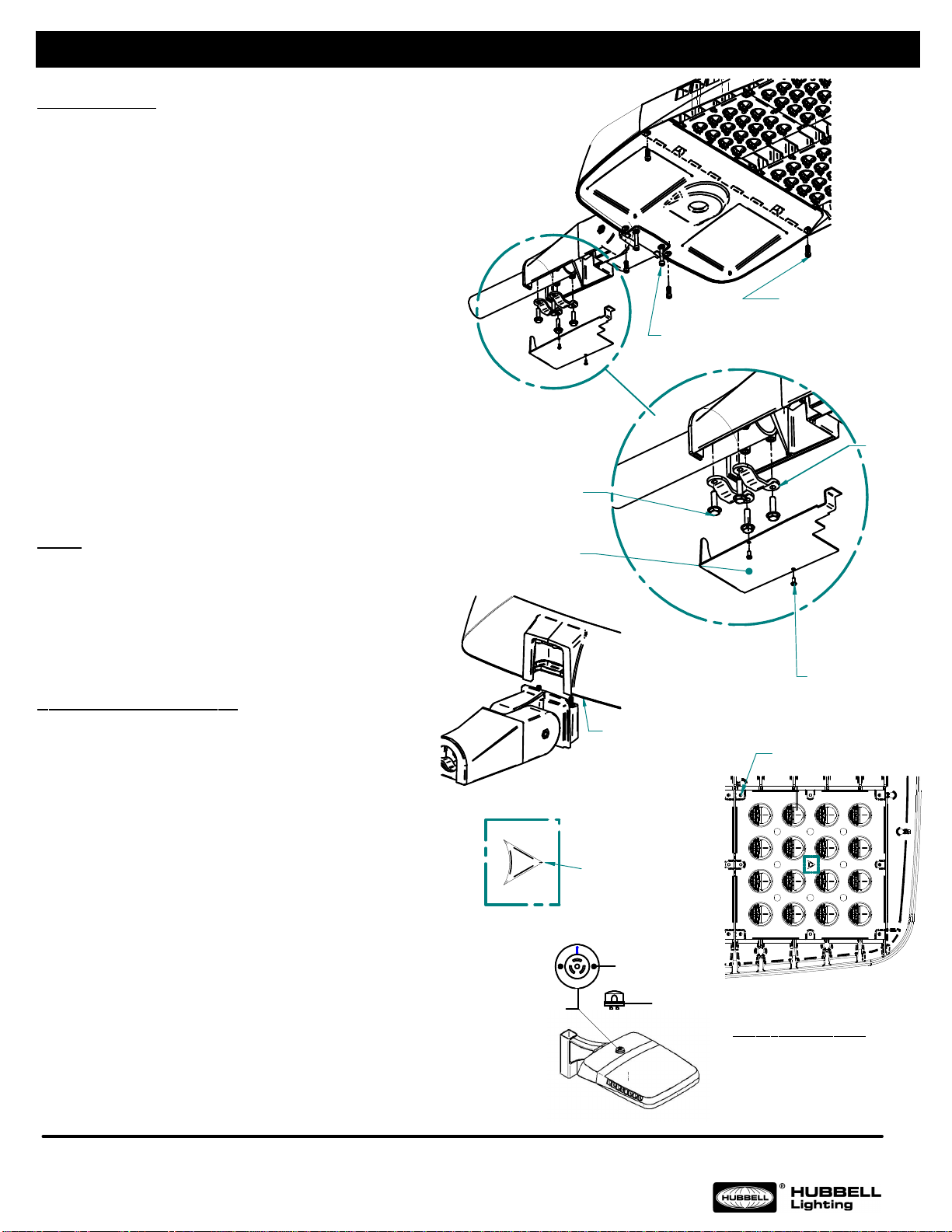

INSTALLATION INSTRUCTIONS - ARCEOS (ARA3) WITH MAF SHEET 2 OF 3
SAVE THESE INSTRUCTIONS
NORTH
PHOTOCONTROL
SCREW
PHOTOCONTROL OPTION
NOTE: THE LUMINAIRE WILL NOT
OPERATE WITHOUT A
PHOTOCONTROL SWITCH OR A
SHORTING CAP IN PLACE.
DO NOT LEAVE RECEPTACLE
OPEN TO THE ELEMENTS.
RECEPTACLE
NOTE:
For replacement LED Assemblies and Drivers please contact Hubbell Lighting for any replacement parts.
Contact your local distributor or agent to confirm parts availability prior to ordering replacement parts.
B
DETAIL B
Direct Tip of Arrow
in Desired Light
Direction
8-32 Screw (8)
Fixture Installation:
If lens rotation is needed, complete steps 1-4. Otherwise move to
step 5.
Using T-20 Torx bit, remove (8) 8-32 Screws from LED bezel.
In the center of the bezel, locate the arrow, see Detail B.
Direct front tip of arrow in desired direction of light by rotating
bezel and lens. Ensure that standoffs on LED board align with pegs
on underside of bezel.
Reinstall (8) 8-32 screws using T-20 Torx bit to secure bezel and
lens.
If mounting orientation needs to change, follow instructions from
Sheet 3, to set desired Mast Arm Fitter (MAF) mounting orientation.
Torque all bolts prior to mounting ARA3 to MAF.
Using the T-20 Torx bit, remove the MAF Access Cover by
unscrewing (2) 8-32 Screws and retain for later use, (see Detail C).
The Pole Brackets should be held on loose enough that the MAF
can be slid onto the pole end.
Attach the MAF to Arm/Tenon by sliding the MAF onto the
Arm/Tenon. Tighten each of the (4) 5/16-18 Mounting Screws to
approximately 13 ft-lbs.
Attach ARA3 Housing to MAF by aligning the Housing above the
MAF and sliding it down onto the (2) 5/16-18 Socket Head Cap
Screws (Figure 2). Ensure wiring is not pinched between Housing
and MAF.
Secure housing to MAF by tightening (2) 5/16-18 Screws using
the 1/4" Allen Wrench, to approximately 10 ft-lbs.
Complete wiring (detailed below) as necessary.
Using a T-20 Torx bit, re-attach MAF Access Cover using the (2)
8-32 Screws that were removed in step 6.
Wiring:
With MAF access cover off, insert wiring from pole into arm and
wire directly to the terminal block (if used).
Feed fixture wires into the MAF through the adjoining interface
shown in Figure 2.
Connect fixture wires to the terminal block in the MAF (if used) or
directly to the incoming wires from the pole, ensuring there is
adequate wire for strain relief.
Ensure power is supplied to LEDs. If not, review Troubleshooting
section below.
Maintenance & Troubleshooting:
Check to ensure there is power supplied to the fixture from the
pole.
Check Fuse and Surge for failure.
If replacement is needed, turn off all incoming power before
replacing parts.
Using the T-20 Torx bit, remove the MAF Access Cover by
unscrewing (2) 8-32 Screws and retain for later use, (Detail C).
If access to the Driver Compartment is needed, disconnect the
wires between the MAF and Fixture.
Loosen (4) 5/16-18 Socket Head Cap Screws, in door, using 1/4"
Allen Wrench. Door will hinge open a few inches.
Press the safety catch to disconnect the door and allow it to hang
on hinges.
Make changes as needed to components in Driver Compartment.
Ensure wires from the Driver Compartment do not get pinched
and press the door to the Driver Compartment until the safety catch
locks into place.
Secure door by tightening (4) 5/16-18 Screws with 1/4" Allen
Wrench.
Re-connect the wiring between Fixture and MAF.
Using a T-20 Torx bit, re-attach MAF Access Cover using the (2)
8-32 Screws that were removed in step 4.
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
1.
2.
3.
4.
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
Capti e 5/16-18 Socket
Head Cap Screw (4)
Capti e 5/16-18 Socket
Head Cap Screw (2)
MAF Access Co er
C
DETAIL C
Locate Housing
abo e (2) 5/16-18
Screws in MAF
5/16-18 Mounting Screw (4)
8-32 Screw (2)
POLE BRACKET
FIGURE 1
FIGURE 2
FIGURE 3
Catalog Number: MAF-ARA3-XX
Instruction Sheet: 93070030
Hubbell Lighting • 701 Millennium Boulevard • Greenville, SC 29607 • Phone: [phone]
Due to our continued efforts to improve our products, product specifications are subject to change without notice.
© 2016 Hubbell Lighting • All Rights Reserved • For more information visit our website: www.hubbelloutdoor.com
Printed in USA

Shipping Package Contents:
Fitter (1)
Mount-ARA3 (1)
Access Cover (1)
5/16-18 Socket Head Cap Screw (4)
1/2-13 Socket Head Cap Screw (1)
1/2-13 Nut (1)
8-32x0.38 Screw (2)
Large O-Ring (1)
Small O-Ring (2)
5/16-18 Mounting Screw (4)
Pole Bracket (2)
Terminal Block (1) (Optional)*
8-32x1.25 Screw (2) (Optional)*
Material: Aluminum
Finish: Powder Paint
Weight: 12 lbs

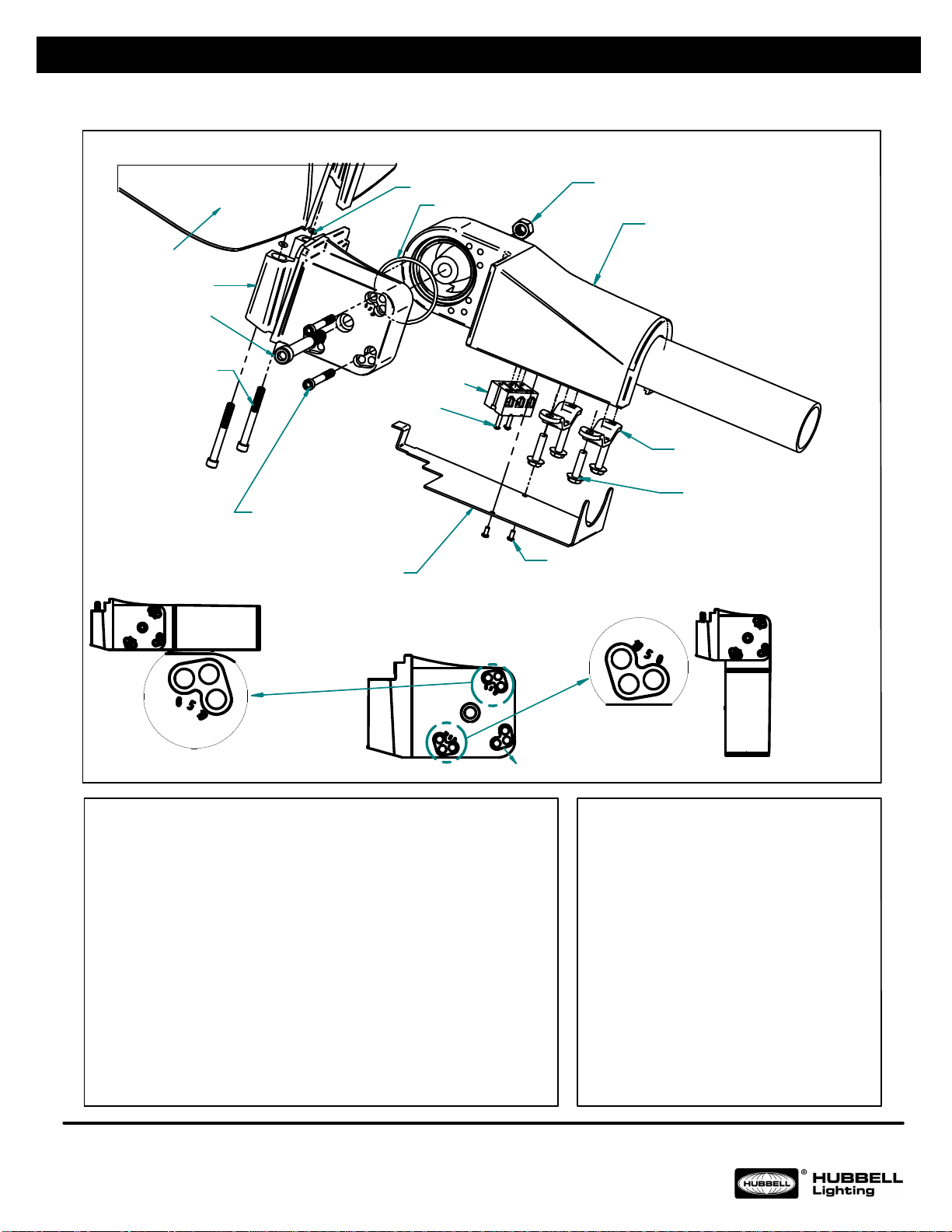

MAF- Mast Arm Fitter Arceos ARA3
MAST ARM/TENON TOP MOUNT ACCESSORY
ACCESS COVER
TERMINAL BLOCK*
Compatible with: ARA3
FITTER
MOUNT-ARA3
NUT
LARGE O-RING
4X 5/16-18 MOUNTING SCREW
POLE BRACKET
2X 8-32 SCREW
1/2-13 SOCKET HEAD
CAP SCREW
2X 8-32 SCREW*
MAST ARM ORIENTATION TENON TOP ORIENTATION
Mast Arm
Alignment Holes
Tenon Top
Alignment Holes
*EACH ORIENTATION WILL ALLOW 0, 5, OR 10 DEGREES TILT*
Common Mounting Holes
ARA3 FIXTURE
Mounting Notes:
If the mounting orientation needs to be changed (Mast Arm or
Tenon Top), follow steps 2-7 below.
Loosen and remove the two 5/16-18 Socket Head Alignment
Screws from the alignment holes, using a 1/4in. Allen Wrench.
Loosen but do not remove the 1/2-13 Socket Head Cap Screw
using a 3/8in. Allen Wrench.
Pivot the mount to the desired alignment setting.
Insert one 5/16-18 Socket Head Cap Screw into the desired
orientation alignment hole and one into the matching Common
Mounting Holes. Hand tighten.
Tighten the 1/2-13 Socket Head Cap Screw using a 3/8in.
Allen Wrench to a torque of approximately 50 ft-lbs.
Tighten the two 5/16-18 Socket Head Cap Screws in the
alignment holes, using a 1/4in. Allen Wrench to a torque of
approximately 25 ft-lbs.
1.
2.
3.
4.
5.
6.
7.
INSTALLATION INSTRUCTIONS - ARCEOS (ARA3) WITH MAF SHEET 3 OF 3
2X 5/16-18 SOCKET HEAD
ALIGNMENT SCREW
2X 5/16-18 SOCKET HEAD
MOUNTING SCREW
2X SMALL O-RING
Hubbell Lighting • 701 Millennium Boulevard • Greenville, SC 29607 • Phone: [phone]
Due to our continued efforts to improve our products, product specifications are subject to change without notice.
© 2016 Hubbell Lighting • All Rights Reserved • For more information visit our website: www.hubbelloutdoor.com
Printed in USA
Catalog Number: MAF-ARA3-XX
Instruction Sheet: 93070030

INSTRUCTIONS D'INSTALLATION - ARCEOS (ARA3)AVEC MAF FICHE 1 DE 3
CONSERVER CES INSTRUCTIONS
REMARQUE:
Ce luminaire est conçu pour les applications d'éclairage extérieur avec tempertures ambiantes de -40 ° C à 40 ° C.
Tension d'entrée universelle 120-277VAC, 50/60 Hz ou 347/480 VAC, 60 Hz.
Protection contre les surtensions - 20kA; Se éteint à la fin de la vie.
AVERTISSEMENTS:
Tension dangereuse existe dans l'unité et toutes les précautions habituellement observées dans le traitement de l'équipement de haute
tension doit être observée lors du remplacement de moteur léger ou autre service luminares. Ignorer cet avertissement peut entraîner
un choc électrique ou des blessures à la personne qui est installaling ou le maintien de l'unité. Installation et maintenance doivent être
effectués par du personnel qualifié.
Outils nécessaires:
clé dynamométrique
1/4" clé Allen
3/8" clé Allen
T-20 Torx bit
-
-
-
-
-
-
-
ATTENTION! Les luminaires doivent être mis à la terre et installés conformément au National Electrical Code et tous les
codes locaux.
Ne pas le faire peut augmenter le risque de blessures corporelles, DES DÉGÂTS MATÉRIELS, FEU ET LA MORT.
Installez l'appareil de sorte que les pannes ne provoquent pas un danger et utilisent uniquement dans des environnements
pour lesquels le produit est spécifiquement étiqueté.
ATTENTION! Ce produit contient des produits chimiques connus de l'état de Californie pour causer le cancer, des
malformations congénitales, et / ou autres problèmes de reproduction. Se laver les mains après l'installation, la
manutention, le nettoyage, ou autrement toucher ce produit.
PRUDENCE! Suivez toutes les recommandations de luminaires, les marques de produits, les instructions, les
avertissements et les restrictions sur le fonctionnement du luminaire et de positionnement. étiquette de luminaire montre
les exigences et les contraintes électriques et environnementales.
Tous les travaux électriques doivent être effectués par un électricien qualifié.
Coupez l'alimentation de tous les circuits concernés et les laisser refroidir avant l'entretien.
Un programme d'entretien régulier devrait être établi pour conserver la production optimale de la lumière et de réduire la
rétention de chaleur.Dépoussiérage avec un chiffon doux, propre et sec est normalement suffisant pour le système
optique. Toute accumulation de poussière ou de saleté should être enlevé régulièrement.
Lisez attentivement ces instructions avant d'installer le produit. Si vous ne comprenez pas ces instructions, avant de
commencer les travaux, contactez votre Hubbell Lighting distributeur ou [e-mail] ou 1 (864)
678-1000.
Donner des instructions au propriétaire de l'installation / gestionnaire pour référence future.
INSTRUCTIONS
D'INSTALLATION
ARA3 AVEC MAF
LIRE ATTENTIVEMENT AVANT D'INSTALLER
Numero de catalogue: MAF-ARA3-XX
Mode d'emploi: 93070030
Hubbell Lighting • 701 Millennium Boulevard • Greenville, SC 29607 • Phone: [phone]
Grâce à nos efforts contiued pour améliorer nos produits, les spécifications du produit sont sujettes à modification
sans préavis.
© 2016 Hubbell Lighting • Tous les droits sont réservés • Pour plus d'informations, visitez notre site web:
www.hubbelloutdoor.com
Imprimé aux Etats-Unis

NORD
CONTRÔLE DE LA PHOTO
VIS
CONTRÔLE DE LA PHOTO OPTION
NOTE: NE PAS FAIRE
FONCTIONNER SANS
PHOTO INTERRUPTEUR OU
SHORTING CAP EN PLACE.
NE LAISEZ PAS PLATEAU
OUVERT AUX ELEMENTS.
RÉCEPTACLE
NOTE:
Pour commander le remplacement LED assemblées et Pilotes s'il vous plaît
contactez-Hubbell Lighting pour les pièces de rechange. Contactez votre distributeur ou agent
local pour confirmer la disponibilité des pièces avant de commander des pièces de rechange.
DETAIL B
De ant direct de la
flèche dans
Direction de la
lumière souhaitée
8-32 is (8)
Luminaire Installation:
Si la rotation de la lentille est nécessaire, suivez les étapes 1-4.
Sinon passer à l'étape 5.
Utilisation de T-20 Torx bits, retirez (8) 8-32 Vis de lunette LED.
Dans le centre de lunette LED, repérez la flèche, voir Détail B.
pointe avant directe de la flèche dans la direction désirée de la
lumière par la lunette et la lentille en rotation. Assurez-vous que les
entretoises de la carte LED sont align é es sur les montants sur la face
inf é rieure de la lunette.
Réinstaller (8) 8-32 vis à l'aide de T-20 Torx bits pour sécuriser la
lunette et de la lentille.
Si l'orientation de montage doit changer, suivre les instructions de
feuille 3, pour régler Mast Arm Fitter (MAF) orientation de montage
souhaitée. Serrer tous les boulons avant ARA3 montage au MAF.
En utilisant le T-20 Torx bits, retirer le capot d'accès du MAF en
dévissant (2) 8-32 Vis et le conserver pour une utilisation ultérieure,
(voir détail C).
Les supports Pole de m â t doivent être tenus assez lâche pour que le
MAF puisse glisser sur le m â t.
Fixer le MAF armement / Tenon en faisant glisser le MAF sur le Bras
/ Tenon. Serrer chacune des (4) 5 / 16-18 Vis de montage à environ 13
lb-pi.
Fixer ARA3 logement au MAF en alignant le logement au-dessus du
MAF et glisser vers le bas sur le (2) 5 / 16-18 vis à tête creuse (Figure
2). Assurer le câblage ne soit pas coincé entre le logement et le MAF.
Apposer logement au MAF en serrant (2) 5 / 16-18 vis à l'aide de la
clé Allen 1/4 ", environ 10 lb-pi .
Câblage complet (détaillé ci-dessous), si nécessaire. L'utilisation
d'un bit T-20 Torx, re-fixer MAF capot d'accès en utilisant les (2) vis
8-32 qui ont été enlevés à l'étape 6.
Câblage:
Après avoir retiré le MAF couvercle d'accès, insérez le câblage de la
pole position dans le bras et le fil directement sur le bornier (le cas
échéant).
Nourrir les fils du luminaire dans le MAF via l'interface adjacente
montre la figure 2.
Connecter les fils de fixation au bloc terminal dans le MAF (le cas
échéant) ou directement aux fils entrants du pôle, assurant qu'il est un
fil adéquat pour la décharge de traction.
Alimentation Veiller est fournie à LEDs. Sinon, consultez la section
Dépannage ci-dessous.
Entretien et dépannage:
1. Assurez-vous qu'il y ait la puissance fournie à la fixation du le mât.
2.Vérifiez Fuse et Surge pour l'échec.
3. Si le remplacement est nécessaire, coupez toute alimentation avant
de remplacer les pièces.
4. En utilisant le T-20 Torx bits, retirer le capot d'accès du MAF en
dévissant (2) 8-32 Vis et le conserver pour une utilisation ultérieure,
(Détail C).
5. Si l'accès au compartiment du pilote est nécessaire, débrancher les
fils entre le CRG et Fixture.
6. Desserrez (4) 5 / 16-18 vis à tête creuse, dans la porte, en utilisant
1/4 "Clé Allen. Porte sera charnière ouvert quelques pouces.
7. Appuyez sur le loquet de sécurité pour déconnecter la porte et
laisser pendre sur ses charnières.
8. Effectuez les changements nécessaires aux composants du
compartiment du pilote.
9. Assurez-fils du compartiment du conducteur ne soyez pas coincé et
appuyez sur la porte du compartiment du conducteur jusqu'à ce que
les verrous de capture de sécurité en place.
10. Sceller la porte avec le (4) 5 / 16-18 vis 1/4 "clé Allen.
11. Rebranchez le câblage entre Fixture et MAF.
12. L'utilisation d'un bit T-20 Torx, re-fixer MAF capot d'accès en
utilisant les (2) vis 8-32 qui ont été enlevés à l'étape 4.
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
1.
2.
3.
4.
5.
Captif 5/16-18
prise is à tête(4)
Captif 5/16-18
prise is à tête(2)
MAF cou ercle d'accès
DETAIL C
aligner les (2) 5 /
16-18 is a ec
l'appareil d'éclairage
ci-dessus
5/16-18 is de fixation (4)
8-32 is (2)
pôle support
FIGURE 1
FIGURE 2
FIGURE 3
B
C
INSTRUCTIONS D'INSTALLATION - ARCEOS (ARA3)AVEC MAF FICHE 2 DE 3
CONSERVER CES INSTRUCTIONS
Numero de catalogue: MAF-ARA3-XX
Mode d'emploi: 93070030
Hubbell Lighting • 701 Millennium Boulevard • Greenville, SC 29607 • Phone: [phone]
Grâce à nos efforts contiued pour améliorer nos produits, les spécifications du produit sont sujettes à modification
sans préavis.
© 2016 Hubbell Lighting • Tous les droits sont réservés • Pour plus d'informations, visitez notre site web:
www.hubbelloutdoor.com
Imprimé aux Etats-Unis

Contenu de l'emballage d'expédition:
MAF (1)
Mount-ARA3 (1)
couvercle d'accès(1)
5/16-18 prise vis à tête (4)
1/2-13 prise vis à tête (1)
1/2-13 écrou (1)
8-32x0.38 Vis (2)
Grand O-Ring (1)
Petit O-Ring (2)
5/16-18 vis de fixation (4)
Pôle Support (2)
Terminal Bloque (1) (Optionnel)*
8-32x1.25 Vis (2) (Optionnel)*
Material: Aluminium
Finish: Peinture en Poudre
Weight: 12 lbs
MAF- Mât Bras Fitter Arceos ARA3
MAST ARM / TENON TOP MOUNT ACCESSOIRE
COVER D'ACCÈS
TERMINAL BLOQUE*
Compatible avec: ARA3
MAF
MOUNT-ARA3
ÉCROU
GRAND O-RING
4X 5/16-18 VIS DE FIXATION
PÔLE SUPPORT
2X 8-32 VIS
1/2-13 prise is à tête
2X 8-32 VIS*
MÂT ORIENTATION DU BRAS MORTAISE TOP ORIENTATION
Mast Arm
Alignment Holes
Tenon Top
Trous D'Alignement
*CHAQUE ORIENTATION PERMETTRA 0, 5, OU 10 DEGRÉS
D'INCLINAISION*
des trous de montage communes
ARA3 LUMINAIRE
Notes de Montage:
Si l'orientation de montage doit être changé (Mast Arm ou
Tenon Top), suivez les étapes 2-7 ci-dessous.
Desserrer et retirer les deux 5 / 16-18 vis à tête Alignement
Socket des trous d'alignement, en utilisant un 1 / 4po. Clé
Allen.
Desserrez, mais ne retirez pas le 1 / 2-13 Socket Head Cap
Screw en utilisant un 3 / 8in. Clé Allen.
Faites pivoter le support pour le réglage de l'alignement désiré.
Insérez une 5 / 16-18 Socket Head Cap Screw dans le trou
d'alignement de l'orientation souhaitée et un dans les trous de
montage correspondant communs. Serrez à la main.
Serrer le 1 / 2-13 Socket Head Cap Screw en utilisant un 3 /
8in. Clé Allen à un couple d'environ 50 lb-pi.
Serrer les deux 5 / 16-18 vis à tête creuse dans les trous
d'alignement, en utilisant un 1 / 4po. Clé Allen à un couple
d'environ 25 lb-pi.
1.
2.
3.
4.
5.
6.
7.
2X 5/16-18
prise is à tête
2X 5/16-18
prise is à tête
2X PETIT O-RING
INSTRUCTIONS D'INSTALLATION - ARCEOS (ARA3)AVEC MAF FICHE 3 DE 3
Numero de catalogue: MAF-ARA3-XX
Mode d'emploi: 93070030
Hubbell Lighting • 701 Millennium Boulevard • Greenville, SC 29607 • Phone: [phone]
Grâce à nos efforts contiued pour améliorer nos produits, les spécifications du produit sont sujettes à modification
sans préavis.
© 2016 Hubbell Lighting • Tous les droits sont réservés • Pour plus d'informations, visitez notre site web:
www.hubbelloutdoor.com
Imprimé aux Etats-Unis
