Speaka Professional 1360278 User manual

HDMI 4K2K Repeater
Best.-Nr. 1360278
Version 06/15
Bestimmungsgemäße Verwendung
Das Produkt eignet sich zum Anschluss eines HDMI-fähigen Wiedergabegerätes (z.B. Blu-ray
oder DVD-Player) und eines HDMI-fähigen Ausgabegerätes (z.B. Monitor). Das Produkt
verstärkt das HDMI-Signal und gleicht somit den Qualitätsverlust aus, der normalerweise bei
der Verwendung von langen Kabeln auftreten würde. Die Spannungsversorgung erfolgt über
das beiliegende Netzteil.
Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt
mit Feuchtigkeit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden.
Aus Sicherheits- und Zulassungsgründen (CE) dürfen Sie das Produkt nicht umbauen und/
oder verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben,
kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung
Gefahren wie zum Beispiel Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie sich
die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt
nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.
Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle
enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen
Inhaber. Alle Rechte vorbehalten.
HDMI® ist eine eingetragene Marke der HDMI Licensing L.L.C.
Lieferumfang
• HDMI 4K2K Repeater
• Netzteil
• Bedienungsanleitung
Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie
insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und
die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung
nicht befolgen, übernehmen wir für dadurch resultierende Personen-/
Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die
Gewährleistung/Garantie.
a) Personen / Produkt
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem
gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken
Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und
Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und
schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr
gewährleistet, wenn das Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde
oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits
geringer Höhe wird es beschädigt.
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte,
an die das Produkt angeschlossen wird.
• DieNetzsteckdosemusssichinderNähedesGerätsbendenundleichtzugänglichsein.
• Als Spannungsquelle darf nur das beiliegende Netzteil verwendet werden.
• Als Spannungsquelle für das Netzteil darf nur eine ordnungsgemäße Netzsteckdose des
öffentlichen Versorgungsnetzes verwendet werden. Überprüfen Sie vor dem Einstecken
des Netzteils, ob die auf dem Netzteil angegebene Spannung mit der Spannung Ihres
Stromversorgungsunternehmens übereinstimmt.
• Netzteile dürfen nie mit nassen Händen ein- oder ausgesteckt werden.
• Ziehen Sie Netzteile nie an der Leitung aus der Steckdose, ziehen Sie sie immer nur an den
dafürvorgesehenenGriffächenausderNetzsteckdose.
• Stellen Sie sicher, dass beim Aufstellen die Kabel nicht gequetscht, geknickt oder durch
scharfe Kanten beschädigt werden.
• Verlegen Sie Kabel immer so, dass niemand über diese stolpern oder an ihnen hängen
bleiben kann. Es besteht Verletzungsgefahr.
• Ziehen Sie aus Sicherheitsgründen bei einem Gewitter immer das Netzteil aus der
Netzsteckdose.
• Wenn das Netzteil Beschädigungen aufweist, so fassen Sie es nicht an, es besteht
Lebensgefahr durch einen elektrischen Schlag! Schalten Sie zuerst die Netzspannung für die
Netzsteckdose ab, an der das Netzteil angeschlossen ist (zugehörigen Sicherungsautomat
abschalten bzw. Sicherung herausdrehen, anschließend FI-Schutzschalter abschalten, so
dass die Netzsteckdose allpolig von der Netzspannung getrennt ist). Ziehen Sie erst danach
das Netzteil aus der Netzsteckdose. Entsorgen Sie das beschädigte Netzteil umweltgerecht,
verwenden Sie es nicht mehr. Tauschen Sie es gegen ein baugleiches Netzteil aus.
• Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten in einen warmen
Raum gebracht wird. Das dabei entstehende Kondenswasser kann unter Umständen das
Produkt zerstören. Außerdem besteht beim Steckernetzteil Lebensgefahr durch einen
elektrischen Schlag! Lassen Sie das Produkt zuerst auf Zimmertemperatur kommen, bevor
es angeschlossen und verwendet wird. Dies kann u.U. mehrere Stunden dauern.
• Gießen Sie nie Flüssigkeiten über elektrischen Geräten aus und stellen Sie keine mit
Flüssigkeit gefüllten Gegenstände neben das Gerät. Sollte dennoch Flüssigkeit oder ein
Gegenstand ins Geräteinnere gelangt sein, schalten Sie in einem solchen Fall die zugehörige
Netzsteckdose stromlos (z.B. Sicherungsautomat abschalten) und ziehen Sie danach den
Netzstecker aus der Netzsteckdose. Das Produkt darf danach nicht mehr betrieben werden,
bringen Sie es in eine Fachwerkstatt.
b) Sonstiges
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit
oder den Anschluss des Produktes haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem
Fachmann bzw. einer Fachwerkstatt durchführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden,
wenden Sie sich an unseren technischen Kundendienst oder an andere Fachleute.

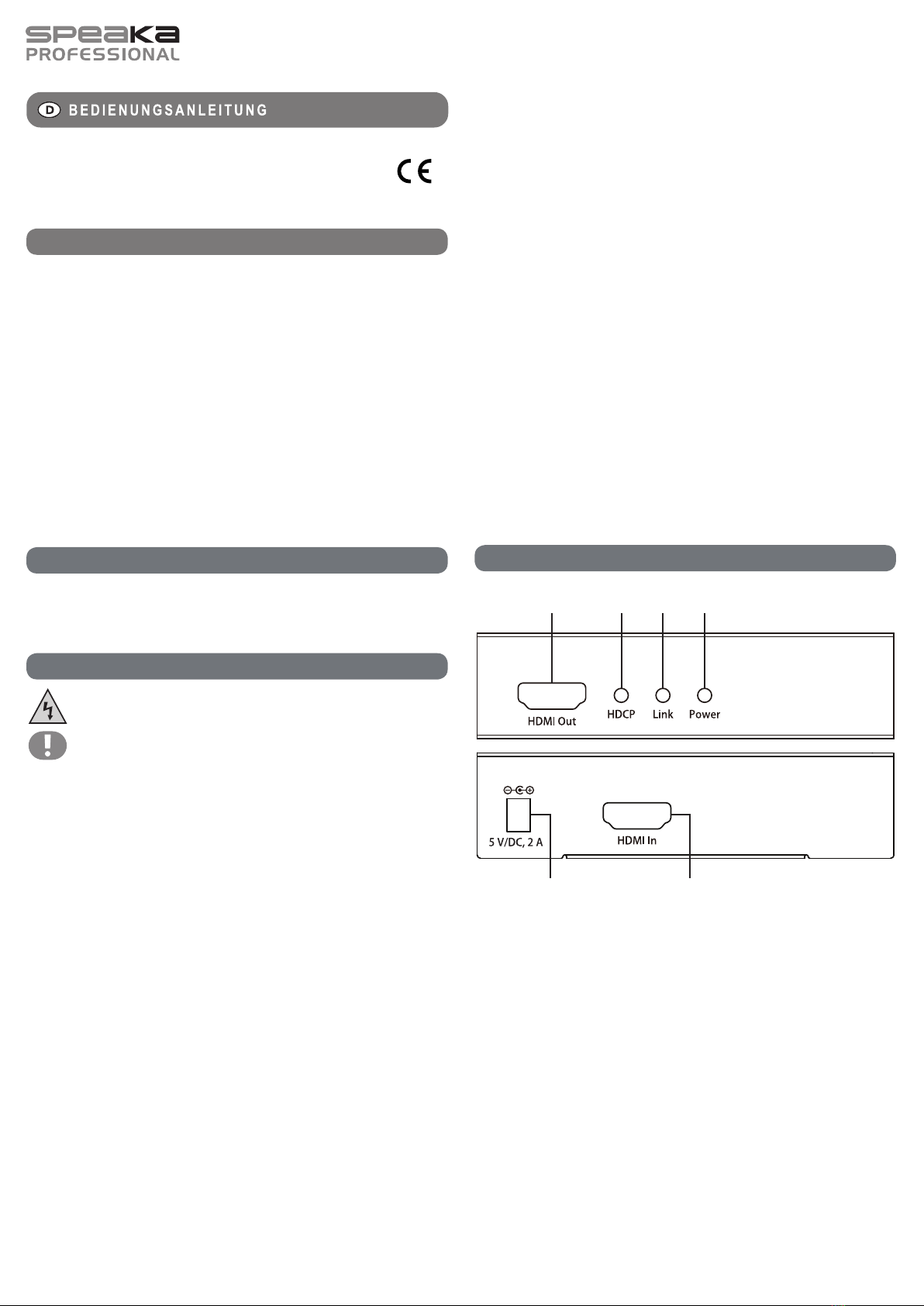

Bedienelemente
1 2 3 4
6 5
1 Ausgang HDMI Out
2 Status-LED HDCP
3 Status-LED Link
4 Status-LED Power
5 Eingang HDMI In
6 Stromanschluss

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
AlleRechteeinschließlichÜbersetzungvorbehalten.ReproduktionenjederArt,z.B.Fotokopie,Mikroverlmung,oderdieErfassungin
elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise,
verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
© Copyright 2015 by Conrad Electronic SE. V1_0615_02-ETS-Mkd
Anschluss und Inbetriebnahme
Beachten Sie unbedingt die Bedienungsanleitungen der anzuschließenden
Geräte.
Schalten Sie alle anzuschließenden Geräte aus und trennen Sie deren
Netzstecker von der Steckdose.
Beachten Sie bei der Kabelwahl, dass es verschiedene HDMI-Kabeltypen gibt.
Lassen Sie sich im Zweifelsfall von einer Fachkraft beraten.
Das Produkt unterstützt HDCP-Verschlüsselung und 3D-Wiedergabe.
Für die Wiedergabe von 4K x 2K oder 3D benötigen Sie ein Wiedergabegerät und
ein Ausgabegerät, die diese Standards unterstützen.
Verwenden Sie High-Speed-HDMI-Kabel bei der Wiedergabe eines 3D-Signals mit
einerBandbreite>225MHzodereinerAuösungvon4Kx2K.
• PlatzierenSiedasProduktaufeinerstabilen,ebenen,waagerechtenOberäche.

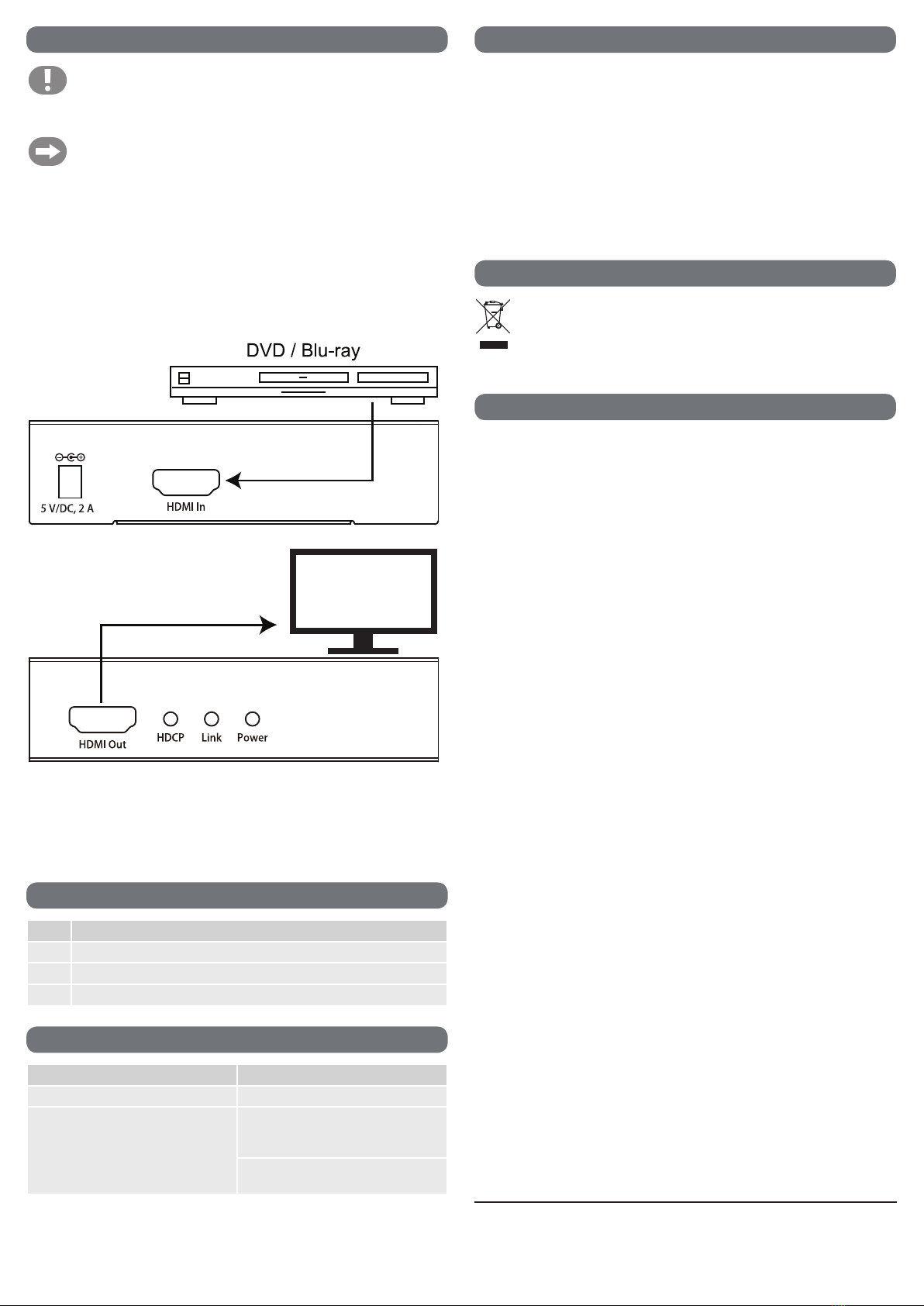

• Verbinden Sie das Wiedergabegerät und das Ausgabegerät gemäß der folgenden Abbildung
mit dem Produkt.
• Verbinden Sie den Niederspannungsstecker des Netzteils mit dem Stromanschluss (6).
• Stecken Sie das Netzteil in eine haushaltsübliche Netzsteckdose.
• Verbinden Sie die angeschlossenen Geräte mit der Netzspannung. Schalten Sie dann die
angeschlossenen Geräte ein und starten Sie die Wiedergabe.
LED-Signale
LED Signal
HDCP Leuchtet, sobald HDCP erkannt wird.
Link Leuchtet, sobald ein HDMI-Signal gesendet wird.
Power Leuchtet, sobald das Produkt mit dem Stromnetz verbunden ist.
Fehlerhilfe
Problem Lösung
Kein LED-Signal. Überprüfen Sie alle Kabelverbindungen.
Auf dem Ausgabegerät erscheint kein Bild
oder nur ein unklares Bild.
Stellen Sie sicher, dass das
Wiedergabegerät und das Ausgabegerät
eingeschaltet und korrekt mit dem Produkt
verbunden sind.
Überprüfen Sie, ob die Anschlusskabel
defekt sind und ersetzen Sie diese
gegebenenfalls.
Wartung und Reinigung
• Trennen Sie das Produkt vor der Reinigung von den angeschlossenen Geräten und ziehen
Sie das Netzteil aus der Steckdose.
• Es sind keinerlei für Sie zu wartende Bestandteile im Inneren des Produkts, öffnen/zerlegen
Sie es deshalb niemals.
• Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder
andere chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion
beeinträchtigt werden kann.
• Zur Reinigung genügt ein trockenes, weiches und sauberes Tuch. Drücken Sie nicht zu stark
auf das Gehäuse, dies führt zu Kratzspuren.
• Staub kann mit Hilfe eines langhaarigen, weichen und sauberen Pinsels leicht entfernt
werden.
Entsorgung
Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll.
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden
gesetzlichen Bestimmungen.
SieerfüllendamitdiegesetzlichenVerpichtungenundleistenIhrenBeitragzumUmweltschutz.
Technische Daten
a) Repeater
Betriebsspannung............................. 5 V/DC
Eingang ............................................ 1 x HDMI
Ausgang ........................................... 1 x HDMI
Video-Bandbreite.............................. 300 Mbps / 9 Gbps
HDMI-Audio-Abtastrate .................... bis zu 192 kHz
Zulässige HDMI-Kabellänge............. jeweils 15 m (1080p, 8-Bit)
jeweils 10 m (1080p, 12-Bit / 4K x 2K)
HDMI-Version ................................... 1.4
Kompatibilität.................................... HDMI, HDCP 1.2, DVI 1.0, HBR-Audio
Audio-Unterstützung......................... LPCM 2/5.1/7.1CH, Dolby Digital 2~5.1CH,
DTS 2~5.1CH, Dolby Digital Plus, Dolby TrueHD,
DTS-HD Master Audio
Betriebsbedingungen........................ 0 bis +40 ºC, 10 – 85 % rF
Lagerbedingungen............................ -20 bis +60 ºC, 5 – 90 % rF
Abmessungen (B x H x T) ................ 95 x 23 x 83 mm
Gewicht............................................. 182 g
b) Netzteil
Eingangsspannung/-strom................ 100 – 240 V/AC, 50/60 Hz, 0,5 A max.
Ausgangsspannung/-strom............... 5 V/DC, 2 A

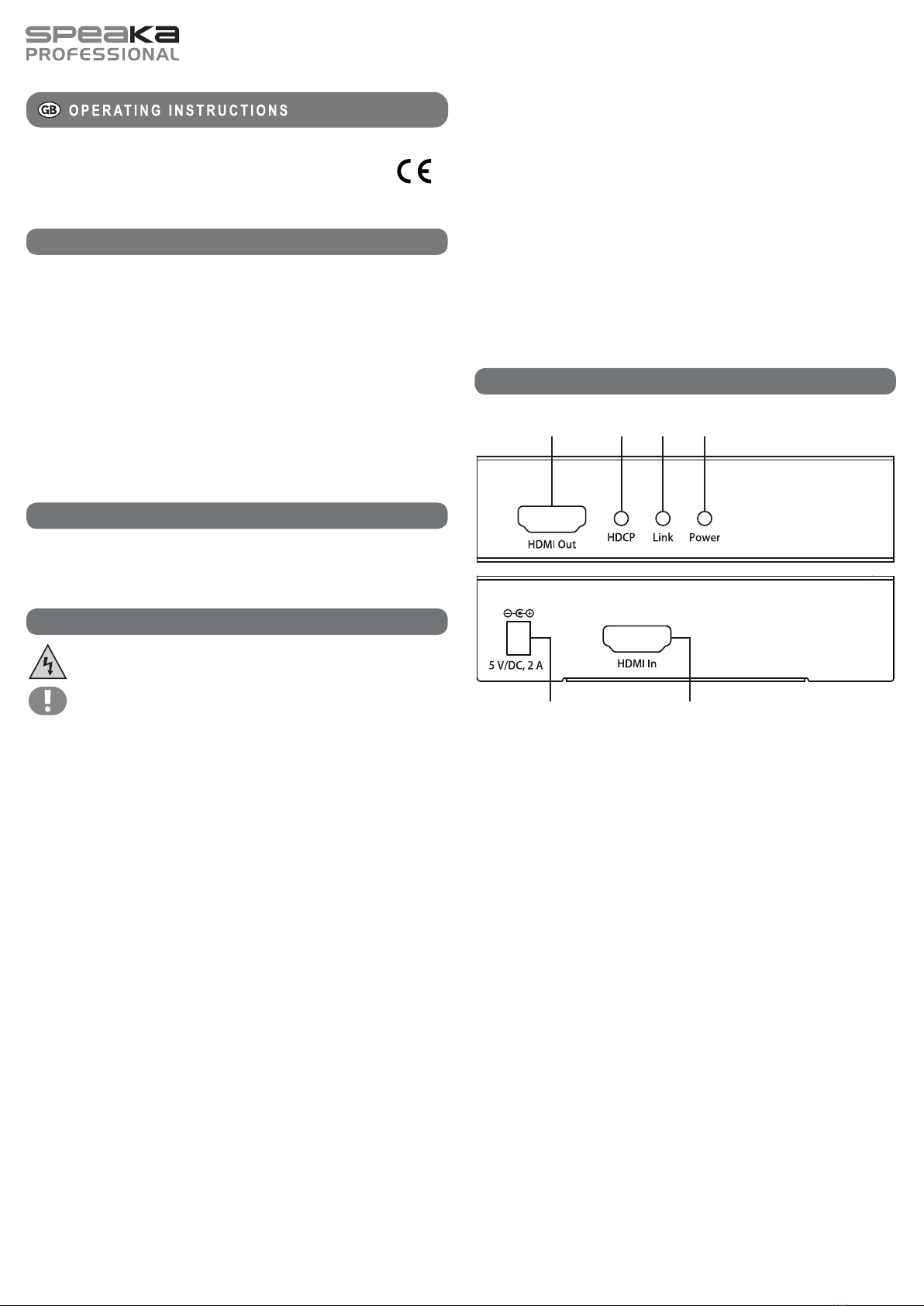

HDMI 4K2K Repeater
Item no. 1360278
Version 06/15
Intended use
The product is designed to connect an HDMI-capable playback device (e.g. Blu-ray or DVD
player)andanHDMI-capableoutputdevice(e.g.monitor).TheproductampliestheHDMI
signal to compensate loss of quality that generally occurs when using long cables. The product
includes a power adapter for power supply.
It is intended for indoor use only. Do not use it outdoors. Contact with moisture, e.g. in
bathrooms, must be avoided under all circumstances.
For safety and approval purposes (CE), you must not rebuild and/or modify this product. If you
use the product for purposes other than those described above, the product may be damaged.
Inaddition,improperusecancausehazardssuchasshortcircuiting,re,electricshocketc.
Read the instructions carefully and keep them. Make this product available to third parties only
together with its operating instructions.
This product complies with the statutory national and European requirements. All company
names and product names are trademarks of their respective owners. All rights reserved.
HDMI® is a registered trademark of HDMI Licensing L.L.C.
Delivery content
• HDMI 4K2K Repeater
• Power adapter
• Operating instructions
Safety instructions
Read the operating instructions carefully and especially observe the safety
information. If you do not follow the safety instructions and information
on proper handling in this manual, we assume no liability for any resulting
personal injury or damage to property. Such cases will invalidate the
warranty/guarantee.
a) Persons / Product
• The device is not a toy. Keep it out of the reach of children and pets.
• Do not leave packaging material lying around carelessly. These may become dangerous
playing material for children.
• Protect the product from extreme temperatures, direct sunlight, strong jolts, high humidity,
moisture,ammablegases,vapoursandsolvents.
• Do not place the product under any mechanical stress.
• If it is no longer possible to operate the product safely, take it out of operation and protect it
from any accidental use. Safe operation can no longer be guaranteed if the product:
- is visibly damaged,
- is no longer working properly,
- has been stored for extended periods in poor ambient conditions or
- has been subjected to any serious transport-related stresses.
• Please handle the product carefully. Jolts, impacts or a fall even from a low height can
damage the product.
• Also observe the safety and operating instructions of any other devices which are connected
to the product.
• The mains outlet must be located near to the device and be easily accessible.
• Only use the supplied mains adapter as a power supply.
• Only connect the power adapter to a normal mains socket connected to the public supply.
Before plugging in the power adapter, check whether the voltage stated on the power adapter
complies with the voltage of your electricity supplier.
• Never connect or disconnect power adapters if your hands are wet.
• Never unplug the power adapter from the mains socket by pulling on the cable; always use
the grips on the plug.
• When setting up the product, make sure that the cable is not pinched, kinked or damaged
by sharp edges.
• Always lay the cables so that nobody can trip over or become entangled in them. This poses
a risk of injury.
• For safety reasons, disconnect the power adapter from the mains socket during storms.
• If the power adapter is visibly damaged, do not touch it. Risk of fatal injury due to electric
shock! First turn off the power supply to the power outlet that the power adapter is connected
to(ipoffthefuseandthenturnofftheresidualcurrentoperatedcircuitbreakertodisconnect
the power outlet at all phases). Now unplug the device from the power outlet. Dispose of
the power adapter in an environmentally friendly fashion, discontinue use of it immediately.
Replace it with an identical power adapter.
• Never use the product immediately after it has been brought from a cold room into a warm
one. The condensation generated could destroy the product. The plug-in power supply unit
also involves danger to life by electric shock! Allow the device to reach room temperature
before connecting and using it. This may take several hours.
• Neverpourliquidsoverelectricdevicesandneverplaceliquid-lledobjectsnearthedevice.
Ifliquidoran object enters theinteriorofthe device nevertheless, rstpowerdownthe
respective socket (e.g. switch off circuit breaker) and then pull the mains plug from the mains
socket. Do not operate the product anymore afterwards, but take it to a specialist workshop.
b) Miscellaneous
• Consult an expert when in doubt about operation, safety or connection of the device.
• Maintenance,modicationsandrepairsaretobeperformedexclusivelybyanexpertorat
aqualiedshop.
• If you have questions which remain unanswered by these operating instructions, contact our
technical support service or other technical personnel.
Operating elements
1 2 3 4
6 5
1 Output HDMI Out
2 Status LED HDCP
3 Status LED Link
4 Status LED Power
5 Input HDMI In
6 Power connector

© Copyright 2015 by Conrad Electronic SE. V1_0615_02-ETS-Mkd
This is a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Allrightsincluding translationreserved.Reproductionby anymethod,e.g. photocopy,microlming,orthecapture inelectronicdata
processing systems require the prior written approval by the editor. Reprinting, also in part, is prohibited. This publication represent the
technical status at the time of printing.
Connection and operation
Read and follow all instructions included in the user manual for each device
to be connected.
Turn off all devices to be connected and disconnect their mains plug from
the wall socket.
When choosing a cable, please note that there are different types of HDMI cables.
In case of doubt, consult a professional for further information.
The product supports HDCP encryption and 3D playback.
For 4K x 2K or 3D playback, a playback device and output device are required that
support these standards.
Use a high-speed HDMI cable to play back a 3D signal with a bandwidth of more
than 225 MHz or a resolution of 4K x 2K.
• Placetheproductonastable,atandhorizontalsurface.
• Connect the playback device and the output device to the product as per the following
illustration.
• Connect the low-voltage plug on the power adapter to the power connector (6).
• Connect the power adapter to a suitable household power outlet.
• Connect all connected devices to the power supply. Turn on all connected devices and start
playback.
LED signals
LED Signal
HDCP Lights up when HDCP is detected.
Link Lights up when an HDMI signal is in transmission.
Power Lights up when the product is connected to the power supply.
Troubleshooting
Problem Solution
No LED signal. Check all cable connections.
The output device shows a blurry or no
picture.
Make sure that the playback device and
output device are turned on and correctly
connected to the product.
Check if the connection cables are
defective and replace them if necessary.
Maintenance and cleaning
• Before cleaning, disconnect the product from the connected devices and unplug it from the
power outlet.
• There are no components located inside the product you need to maintain. Never open/
dismantle the product.
• Do not use any aggressive cleaning agents, rubbing alcohol or other chemical solutions as
they can cause damage to the housing and malfunctioning.
• Tocleantheproduct,adry,softandcleanclothissufcient.Donotapplytoomuchpressure
to the housing as this may cause scratch marks.
• You can easily remove dust using a long-haired, soft and clean brush.
Disposal
Electronic devices are recyclable waste and must not be disposed of in the household
waste.
At the end of its service life, dispose of the product according to the relevant statutory
regulations.
Youthusfullyourstatutoryobligationsandcontributetotheprotectionoftheenvironment.
Technical data
a) Repeater
Operating voltage ............................. 5 V/DC
Input.................................................. 1 x HDMI
Output............................................... 1 x HDMI
Video bandwidth............................... 300 Mbps / 9 Gbps
HDMI audio sampling rate................ up to 192 kHz
Permissible HDMI cable length ........ 15 m each (1080p, 8 bit)
10 m each (1080p, 12 bit / 4K x 2K)
HDMI version.................................... 1.4
Compatibility..................................... HDMI, HDCP 1.2, DVI 1.0, HBR audio
Audio support ................................... LPCM 2/5.1/7.1CH, Dolby Digital 2~5.1CH,
DTS 2~5.1CH, Dolby Digital Plus, Dolby TrueHD,
DTS-HD Master Audio
Operating conditions......................... 0 to +40 ºC, 10 – 85 % RH
Storage conditions............................ -20 to +60 ºC, 5 – 90 % RH
Dimensions (W x H x D) ................... 95 x 23 x 83 mm
Weight .............................................. 182 g
b) Power adapter
Input voltage/current ........................ 100 – 240 V/AC, 50/60 Hz, 0.5 A max.
Output voltage/current...................... 5 V/DC, 2 A

Répétiteur 4K2K HDMI
Nº de commande 1360278
Version 06/15
Utilisation prévue
Le produit convient au raccordement d'un appareil de lecture compatible HDMI (p. ex. lecteur de
Blu-ray ou DVD) et d’un appareil périphérique de sortie compatible HDMI (p. ex. moniteur). Le
produitamplielesignalHDMIetcompenseainsilapertedequalité,quidevraitnormalement
se produire lors de l'utilisation de longs câbles. L'alimentation électrique s’effectue via le bloc
d’alimentation fourni.
L’utilisation est uniquement autorisée en intérieur, dans les locaux fermés ; l’utilisation en plein
air est interdite. Impérativement éviter tout contact avec l’humidité, par ex. dans la salle de
bains, etc.
Pourdesraisonsdesécuritéetd’homologation(CE),toutetransformationet/oumodicationdu
produitestinterdite.Sivousutilisezleproduitàd’autresnsquecellesdécritesprécédemment,
cela risque d’endommager le produit. Par ailleurs, une utilisation incorrecte peut être source
de dangers tels que court-circuit, incendie, électrocution. Lisez attentivement le mode d’emploi
et conservez le. Ne transmettez le produit à des tiers qu’accompagné de son mode d’emploi.
Le produit est conforme aux exigences des directives européennes et nationales en vigueur.
Tous les noms d’entreprises et appellations de produits contenus dans ce mode d’emploi sont
des marques déposées des propriétaires correspondants. Tous droits réservés.
HDMI® est une marque déposée de HDMI Licensing L.L.C.
Contenu d‘emballage
• Répétiteur 4K2K HDMI
• Bloc d'alimentation
• Mode d’emploi
Consignes de sécurité
Lisez le mode d’emploi avec attention en étant particulièrement attentif aux
consignes de sécurité. En cas de non-respect des consignes de sécurité
et des informations données dans le présent mode d’emploi pour une
utilisation correcte de l’appareil, nous déclinons toute responsabilité en cas
de dommage personnel ou matériel consécutif. En outre, la responsabilité/
garantie sera alors annulée.
a) Personnes / Produit
• Ce produit n’est pas un jouet. Gardez-le hors de portée des enfants et des animaux
domestiques.
• Ne laissez pas traîner le matériel d’emballage. Cela pourrait devenir un jouet pour enfants
très dangereux.
• Gardez le produit à l’abri de températures extrêmes, de la lumière du soleil directe, de
secousses intenses, d’humidité élevée, d’eau, de gaz inammables, de vapeurs et de
solvants.
• N’exposez pas le produit à des contraintes mécaniques.
• Si une utilisation en toute sécurité n’est plus possible, cessez d’utiliser le produit et protégez-
le d’une utilisation accidentelle. Une utilisation en toute sécurité n’est plus garantie si le
produit :
- présente des traces de dommages visibles,
- le produit ne fonctionne plus comme il devrait,
- a été stocké pour une période prolongée dans des conditions défavorables ou bien
- a été transporté dans des conditions très rudes.
• Maniez le produit avec précaution. À la suite de chocs, de coups ou de chutes, même de
faible hauteur, l’appareil peut être endommagé.
• Respecter également les informations concernant la sécurité et le mode d’emploi pour les
autres appareils connectés à cet appareil.
• La prise électrique doit se trouver à proximité de l'appareil et être facilement accessible.
• Utilisez uniquement le bloc d’alimentation fourni comme source d’alimentation électrique.
• Comme source de tension pour le bloc d‘alimentation, utilisez uniquement une prise de
courant en parfait état de marche et qui soit raccordée au réseau d‘alimentation public. Avant
debrancherleblocd‘alimentation,vériezsilatensionindiquéesurleblocd‘alimentation
correspond à la tension délivrée par votre compagnie d‘électricité.
• Les blocs d’alimentation ne doivent jamais être branchés ou débranchés avec les mains
mouillées.
• Ne tirez jamais sur le câble pour débrancher le bloc d‘alimentation de la prise de courant ;
retirez-le en le saisissant au niveau de la zone de préhension prévue à cet effet.
• Lors de l'installation du produit, assurez-vous que les câbles ne soient pas écrasés, pliés ou
endommagés par des bords coupants.
• Placez les câbles de façon à éviter que des personnes ne trébuchent ou ne restent
accrochées à ceux-ci. Cela entraîne des risques de blessures.
• Pour des raisons de sécurité, retirez le bloc secteur de la prise de courant par temps d‘orage.
• Si le bloc d'alimentation est endommagé, ne le touchez pas : il existe un danger de mort
par électrocution ! D’abord, coupez la tension d’alimentation de la prise du réseau sur
laquelle le bloc d'alimentation est branché (déconnecter le coupe-circuit automatique ou
retirer le fusible ; couper le disjoncteur différentiel FI de sorte que la prise de courant soit
déconnectée de la tension de réseau sur tous les pôles). Seulement après, débranchez le
bloc d’alimentation de la prise de courant. Mettez au rebut le bloc d’alimentation endommagé
en respectant l’environnement. Remplacez-le par un autre du même type.
• N’allumez jamais l’appareil immédiatement quand il vient d'être transporté dune pièce froide
dans une pièce chaude. L'eau de condensation qui en résulte pourrait, dans des conditions
défavorables, détruire l’appareil. De plus, le bloc d’alimentation secteur présente un risque
d'électrocution pouvant entraîner la mort ! Avant de connecter et d’utiliser le produit, attendez
qu’il ait atteint la température ambiante. Selon les cas, cela peut prendre plusieurs heures.
• Ne versez jamais de liquides sur des appareils électriques et ne placez aucun objet rempli
de liquides à proximité de l’appareil ! Si du liquide ou un objet devait toutefois pénétrer
à l‘intérieur de l‘appareil, mettez d‘abord la prise de courant correspondante hors tension
(déconnectezparex.lecoupe-circuitautomatique)etdébranchezensuitelachedelaprise
decourant.Ensuite,n‘utilisezplusleproduitetconez-leàunatelierspécialisé.
b) Divers
• Adressez-vous à un technicien spécialisé si vous avez des doutes concernant le mode de
fonctionnement, la sécurité ou le raccordement de l‘appareil.
• Tout entretien, ajustement ou réparation ne doit être effectué que par un spécialiste ou un
atelier spécialisé.
• Si vous avez encore des questions auxquelles ce mode d‘emploi n‘a pas su répondre, nous
vous prions de vous adresser à notre service technique ou à un expert.
Eléments des fonctionnement
1 2 3 4
6 5
1 Sortie HDMI Out
2 Voyant à LED HDCP
3 Voyant à LED Link
4 Voyant à LED Power
5 Entrée HDMI In
6 Raccordement électrique

© Copyright 2015 par Conrad Electronic SE. V1_0615_02-ETS-Mkd
Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu‘elle soit (p. ex. photocopie, microlm, saisie dans des
installations de traitement de données) nécessite une autorisation écrite de l‘éditeur. Il est interdit de le réimprimer, même par extraits.
Cette publication correspond au niveau technique du moment de la mise sous presse.
Raccordement et mise en service
Respectez toujours les instructions des modes d’emploi des appareils
connectés.
Éteignez tous les appareils connectés et débranchez toutes les ches de
secteur des prises de courant.
Considérez avec soin le choix du câble car il existe différents types de câble HDMI.
Demandez conseil à un technicien spécialisé en cas de doute.
Le produit supporte le cryptage HDCP et la lecture en 3D.
Pour la lecture de 4K x 2K ou 3D, vous avez besoin d'un appareil de lecture et d’un
périphérique de sortie qui prennent en charge ces normes.
Utilisez un câble HDMI haute débit lors d’une lecture d’un signal 3D avec une
largeur de bande de > 225 MHz ou une résolution de 4K x 2K.
• Placez le produit sur une surface plane, horizontale et stable.
• Branchez l’appareil de lecture et le périphérique de sortie en regardant l’illustration suivante
sur le produit.
• Branchezlachebassetensiondublocd'alimentationauraccordementélectrique(6).
• Branchez le bloc d’alimentation sur une prise de courant domestique standard.
• Raccordez tous les périphériques connectés à la tension de réseau. Ensuite, allumez les
appareils connectés et démarrez la lecture.
Signaux LED
LED Signal
HDCP S’allume dès que HDCP est détecté.
Link S’allume lorsqu'un signal HDMI est transmis.
Power S’allume lorsque le produit est connecté au réseau électrique.
Dépannage
Problème Solution
Aucun signal LED. Vérieztouteslesconnexionsdescâbles.
Aucune image ou une image de mauvaise
qualité apparaît sur le périphérique de
sortie.
Assurez-vous que l’appareil de lecture et
le périphérique de sortie soient allumés et
correctement connectés au produit.
Vériezsilescâblesdeconnexionsont
défectueux et remplacez-les si nécessaire.
Entretien et nettoyage
• Débranchez le produit avant le nettoyage des appareils connectés et enlevez le bloc
d’alimentation de la prise.
• Vous n'avez pas besoin d’ouvrir ou de démontez l'appareil car celui-ci ne comprend pas des
éléments qui sont sujet à une maintenance.
• N'utilisez en aucun cas des produits de nettoyage agressifs, à base d'alcool ou toute
autre solution chimique, car ceux-ci pourraient endommager le boîtier et nuire au bon
fonctionnement de l'appareil.
• Pourlenettoyage,unsimplechiffonsec,douxetpropresuft.N'appuyezpastropfortsurle
boîtier pour éviter de le rayer !
• La poussière peut être facilement enlevée à l'aide d'un pinceau propre et souple à poils
longs.
Elimination des déchets
Les appareils électroniques sont des matériaux recyclables et ne doivent pas être
éliminés avec les ordures ménagères.
Enndevie,éliminezl’appareilconformémentauxdispositionslégalesenvigueur.
Vous respectez ainsi les ordonnances légales et contribuez à la protection de l’environnement.
Données techniques
a) Répétiteur
Tension de service............................ 5 V/CC
Entrée............................................... 1 x HDMI
Sortie................................................ 1 x HDMI
Largeur de bande vidéo.................... 300 Mbps / 9 Gbps
Échantillonnage audio HDMI............ jusqu'à 192 kHz
Longueur de câble HDMI admis....... chaqu’un de 15 m (1080p, 8 bits)
chaqu’un de 10 m (1080p, 12 bits / 4K x 2K)
Version HDMI ................................... 1.4
Compatibilité..................................... HDMI, HDCP 1.2, DVI 1.0, HBR audio
Compatibilité audio........................... LPCM 2/5.1/7.1CH, Dolby Digital 2~5.1CH,
DTS 2~5.1CH, Dolby Digital Plus, Dolby TrueHD,
DTS-HD Master Audio
Conditions de service ....................... 0 à +40 ºC, 10 – 85 % hum. rel.
Conditions de stockage .................... -20 à +60 ºC, 5 – 90 % hum. rel.
Dimensions (L x H x P)..................... 95 x 23 x 83 mm
Poids................................................. 182 g
b) Bloc d'alimentation
Tension / courant d’entrée ................ 100 – 240 V/CA, 50/60 Hz, 0,5 A max.
Tension / courant de sortie ............... 5 V/CC, 2 A

HDMI 4K2K Repeater
Bestelnr. 1360278
Versie 06/15
Bedoeld gebruik
Dit product is ontworpen om een HDMI-geschikt weergaveapparaat (bijv. Blu-ray- of DVD-
speler) met een HDMI-geschikt uitvoerapparaat (bijv. monitor) te verbinden. Het product
versterkt het HDMI-signaal om het kwaliteitsverlies dat over het algemeen optreedt wanneer
lange kabels worden gebruikt te compenseren. Stroom wordt geleverd door de meegeleverde
netvoedingadapter.
Het product mag uitsluitend in gesloten ruimten worden gebruikt, dus niet in de open lucht.
Contact met vocht, bijv. in de badkamer, moet absoluut worden voorkomen.
In verband met veiligheid en normering (CE) zijn geen aanpassingen en/of wijzigingen aan dit
product toegestaan. Indien het product voor andere doeleinden wordt gebruikt dan hiervoor
beschreven, kan het product worden beschadigd. Bovendien kan bij verkeerd gebruik een
gevaarlijke situatie ontstaan met als gevolg bijvoorbeeld kortsluiting, brand, elektrische schok
enzovoort. Lees de gebruiksaanwijzing volledig door en gooi hem niet weg. Het product mag
alleen samen met de gebruiksaanwijzing aan derden ter beschikking worden gesteld.
Het product voldoet aan de nationale en Europese wettelijke voorschriften. Alle vermelde
bedrijfs- en productnamen zijn handelsmerken van de respectievelijke eigenaren. Alle rechten
voorbehouden.
HDMI® is een geregistreerd handelsmerk van de HDMI Licensing L.L.C.
Leveringsomvang
• HDMI 4K2K Repeater
• Netvoedingadapter
• Gebruiksaanwijzing
Veiligheidsinstructies
Lees de gebruiksaanwijzing zorgvuldig door en let vooral op de
veiligheidsinstructies. Indien de veiligheidsinstructies en de aanwijzingen
voor een juiste bediening in deze gebruiksaanwijzing niet worden opgevolgd,
kunnen wij niet aansprakelijk worden gesteld voor de daardoor ontstane
schade aan apparatuur of persoonlijk letsel. Bovendien vervalt in dergelijke
gevallen de garantie.
a) Personen / Product
• Het apparaat is geen speelgoed. Houd het buiten bereik van kinderen en huisdieren.
• Laat verpakkingsmateriaal niet zomaar rondslingeren. Dit kan gevaarlijk materiaal worden
voor spelende kinderen.
• Bescherm het product tegen extreme temperaturen, direct zonlicht, sterke schokken, hoge
luchtvochtigheid, vocht, ontvlambare gassen, dampen en oplosmiddelen.
• Zet het product niet onder mechanische druk.
• Als het niet langer mogelijk is het apparaat veilig te bedienen, stel het dan buiten bedrijf en
zorg ervoor dat niemand het per ongeluk kan gebruiken. Veilige bediening kan niet langer
worden gegarandeerd wanneer het product:
- zichtbaar is beschadigd,
- niet langer op juiste wijze werkt,
- tijdens lange periode is opgeslagen onder slechte omstandigheden, of
- onderhevig is geweest aan ernstige vervoergerelateerde druk.
• Behandel het apparaat met zorg. Schokken, botsingen of zelfs een val van een beperkte
hoogte kan het product beschadigen.
• Neem alstublieft ook de veiligheids- en gebruiksaanwijzingen van alle andere apparaten in
acht die met het product zijn verbonden.
• De wandcontactdoos moet zich in de buurt van het apparaat bevinden en gemakkelijk
toegankelijk zijn.
• Gebruik voor de spanningsbron uitsluitend de meegeleverde netvoedingadapter.
• Gebruik als spanningsbron voor de netvoedingadapter uitsluitend een goedgekeurde
contactdoos van het openbare elektriciteitsnet. Controleer voor het insteken van de
netvoedingadapter, of de op de netvoedingadapter aangegeven spanning overeenkomt met
de spanning van uw stroomleverancier.
• Netvoedingadapters nooit met natte handen in de contactdoos steken of eruit trekken.
• Trek de netvoedingadapter nooit aan het netsnoer uit de contactdoos, trek deze altijd aan de
daarvoor bestemde greepvlakken uit de contactdoos.
• Wanneer u het product installeert, zorg er dan voor dat de kabel niet doorgeprikt, geknikt of
beschadigd is door scherpe randen.
• Plaats kabels altijd zo, dat niemand erover kan struikelen of erin verstrikt kan raken. Er
bestaat risico op verwonding.
• Trek om veiligheidsredenen bij onweer altijd de netvoedingadapter uit de contactdoos.
• Raak de netadapter niet aan als schade wordt waargenomen. Er bestaat risico op de dood
door een elektrische schok! Koppel eerst de voeding los van de contactdoos waarop de
netadapter is aangesloten (schakel eerst de zekering en vervolgens de differentieelschakelaar
uit om de contactdoos op alle fasen los te koppelen). Haal vervolgens de stekker van
het apparaat uit de contactdoos. Gebruik de netadapter niet langer en gooi deze op een
milieuvriendelijke manier weg. Vervang de netvoedingadapter door een identiek exemplaar.
• Gebruik het product nooit meteen nadat het vanuit een koude naar een warme ruimte werd
overgebracht. De condens die hierbij wordt gevormd, kan in bepaalde gevallen het product
onherstelbaar beschadigen. Bij een stekkertransformator bestaat er tevens een risico op
de dood door een elektrische schok! Laat het apparaat eerst op kamertemperatuur komen
voordat het aangesloten en gebruikt wordt. Dit kan soms een aantal uur duren.
• Giet geen vloeistoffen uit over elektrische apparatuur en plaats geen met vloeistof gevulde
objecten naast het apparaat. Indien er toch vloeistof of een voorwerp in het apparaat zou
terechtkomen, schakel dan de bijbehorende contactdoos stroomvrij (bijv. automatische
zekering uitschakelen) en trek vervolgens de netstekker uit de contactdoos. Het product mag
daarna niet meer worden gebruikt, breng het naar een elektrotechnisch bedrijf.
b) Diversen
• Raadpleeg een expert wanneer u twijfelt over het juiste gebruik, de veiligheid of het
aansluiten van het apparaat.
• Onderhoud, aanpassingen en reparaties mogen alleen uitgevoerd worden door een expert
of in een daartoe bevoegde winkel.
• Als u nog vragen hebt die niet door deze gebruiksaanwijzingen zijn beantwoord, neem dan
contact op met onze technische dienst of ander technisch personeel.
Bedieningselementen
1 2 3 4
6 5
1 Uitgang HDMI Out
2 Status-LED HDCP
3 Status-LED Link
4 Status-LED Power
5 Ingang HDMI In
6 Stroomaansluiting

© Copyright 2015 bei Conrad Electronic SE. V1_0615_02-ETS-Mkd
Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Allerechten,vertalinginbegrepen,voorbehouden.Reproductiesvanwelkeaarddanook,bijvoorbeeldfotokopie,microverlmingofde
registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de uitgever. Nadruk, ook van
uittreksels, verboden. De publicatie voldoet aan de technische stand bij het in druk bezorgen.
Aansluiting en ingebruikname
Lees en volg alle instructies die in deze gebruiksaanwijzing zijn vermeld voor
elk apparaat dat u aansluit.
Schakel alle aan te sluiten apparaten uit en haal de stekkers van die apparaten
uit het stopcontact.
Tijdens het kiezen van een gepaste kabel, houd er rekening mee dat er verschillende
soorten HDMI-kabels zijn. In geval van twijfel, raadpleeg een deskundige voor
meer informatie.
Het product ondersteunt HDCP-versleuteling en 3D-weergave.
Als u 4K x 2K of 3D wilt afspelen, hebt u een weergave- en uitvoerapparaat nodig
die deze standaarden ondersteunen.
Gebruik een High-Speed-HDMI-kabel bij weergave van een 3D-signaal met een
bandbreedte >225 MHz of een oplossend vermogen van 4K x 2K.
• Plaats het product op een stabiel, vlak en horizontaal oppervlak.
• Verbind het weergaveapparaat en het uitvoerapparaat met het product zoals hieronder is
afgebeeld.
• Verbind de laagspanningsstekker op de netadapter met de stroomaansluiting (6).
• Steek de netvoedingadapter in een in het huishouden gebruikelijk stopcontact.
• Sluit alle aangesloten apparaten aan op het elektriciteitsnet. Schakel alle aangesloten
apparaten in en start het afspelen.
LED-signalen
LED Signaal
HDCP Brandt wanneer HDCP wordt gedetecteerd.
Link Brandt wanneer een HDMI-signaal wordt uitgezonden.
Power Brandt wanneer het product op de voeding is aangesloten.
Hulp bij problemen
Probleem Oplossing
Geen LED-signaal. Controleer alle kabelverbindingen.
Op het weergaveapparaat verschijnt geen
of slechts een onduidelijk beeld.
Zorg dat zowel het weergave- als het
uitvoerapparaat ingeschakeld zijn en juist
met het product zijn verbonden.
Controleer of de aansluitkabels misschien
defect zijn en vervang deze indien nodig.
Onderhoud en reiniging
• Voor reiniging, koppel het product van de aangesloten apparaten en de contactdoos los.
• Het binnenste van het product bevat geen onderdelen die door u gerepareerd kunnen
worden; maak het product dus nooit open/haal het nooit uit elkaar.
• Gebruik in geen geval agressieve schoonmaakmiddelen, schoonmaakalcohol of andere
chemische oplosmiddelen omdat die de behuizing kunnen beschadigen of zelfs het
functioneren kunnen beïnvloeden.
• Reiniging met een droog, zacht en schoon doekje is voldoende. Druk niet te hard op de
behuizing omdat hierdoor krassen kunnen ontstaan.
• Stof kan gemakkelijk verwijderd worden met behulp van een langharig, zacht en schoon
kwastje.
Verwijdering
Elektronische apparaten zijn recyclebare stoffen en horen niet bij het huisvuil.
Als het product niet meer werkt, moet u het volgens de geldende wettelijke bepalingen
voor afvalverwerking inleveren.
Zo vervult u uw wettelijke verplichtingen en draagt u bij tot de bescherming van het milieu.
Technische gegevens
a) Repeater
Bedrijfsspanning...................................5 V/DC
Ingang...................................................1 x HDMI
Uitgang.................................................1 x HDMI
Videobandbreedte ................................300 Mbps / 9 Gbps
HDMI audiobemonsteringsfrequentie...tot 192 kHz
Toegestane lengte van HDMI-kabel .....15 m elk (1080p, 8 bit)
10 m elk (1080p, 12 bit / 4K x 2K)
HDMI-versie..........................................1.4
Compatibiliteit.......................................HDMI, HDCP 1.2, DVI 1.0, HBR-audio
Ondersteunde audioformaten...............LPCM 2/5.1/7.1CH, Dolby Digital 2~5.1CH,
DTS 2~5.1CH, Dolby Digital Plus, Dolby TrueHD,
DTS-HD Master Audio
Bedrijfscondities ...................................0 tot +40 ºC, 10 – 85 % RV
Opslagcondities....................................-20 tot +60 ºC, 5 – 90 % RV
Afmetingen (B x H x D).........................95 x 23 x 83 mm
Gewicht.................................................182 g
b) Netvoedingadapter
Ingangsspanning/-stroom.....................100 – 240 V/AC, 50/60 Hz, 0,5 A max.
Uitgangsspanning/-stroom....................5 V/DC, 2 A
