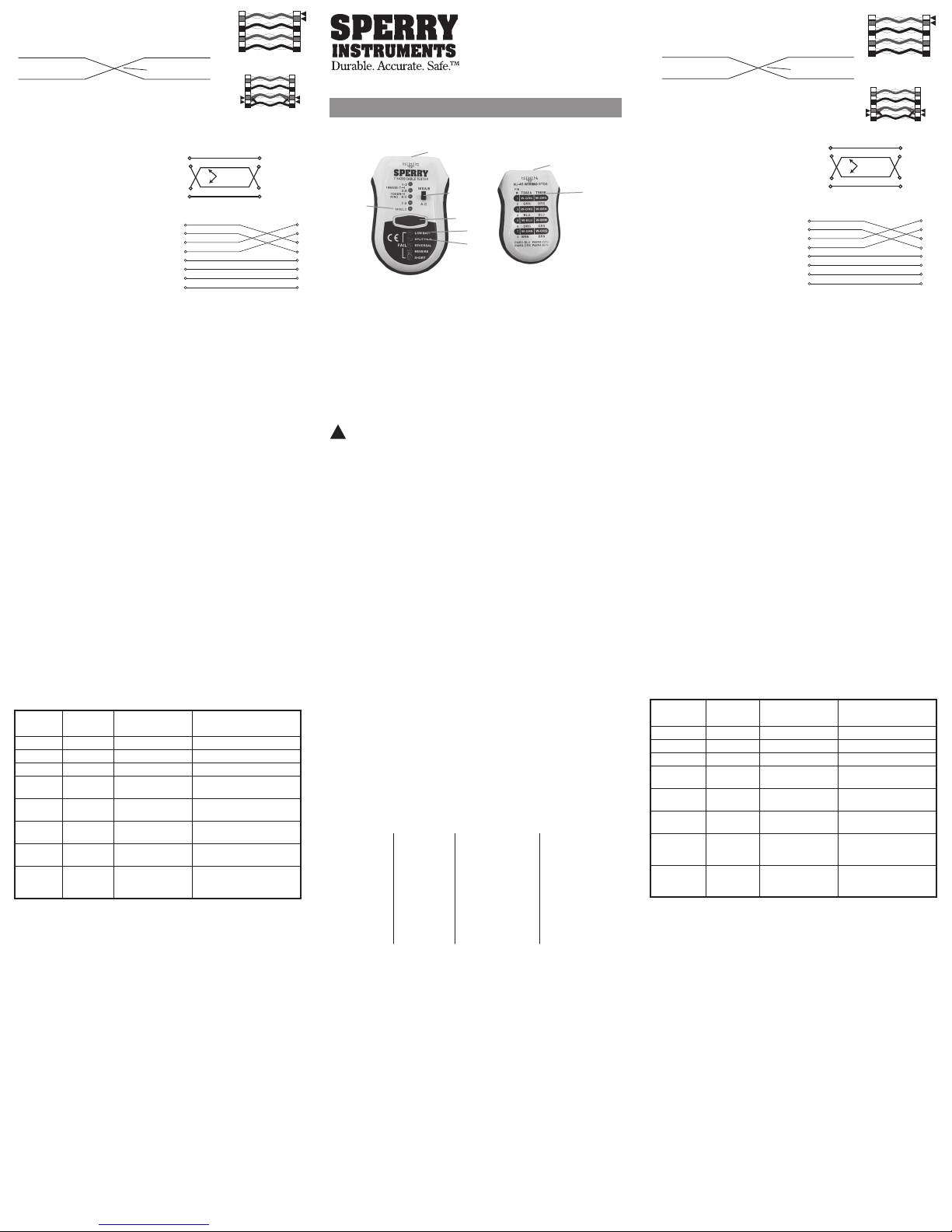

Sperry instruments Cable-Test TT64200 User manual

A. RJ-45 Test Jack
B. Test Shielded Cable
C. Low Battery Indicator
D. Test or Debug Button
E. Cable Select
F. Split Pair Testing
G. T56A or T56B Wiring Chart
OPERATING INSTRUCTIONS
MODEL: TT64200 Cable-Test™ Cable Tester
SAFETY WARNINGS
This instruction manual contains warnings and safety rules which
must be observed by the user to ensure safe operation of the
instrument and retain it in safe condition. Therefore, read through
these operating instructions before using the instrument.
!
!WARNING – DO NOT USE ON LIVE CIRCUITS
CABLE LENGTH SPECIFICATIONS
• Min. cable length for testing: 3 feet.
• Max. cable length for testing: 600 feet.
• Maximum Flat Cable Length for cable assembly to attach main unit
or remote to a wall jack or patch panel: 18 inches.
Note: Although the TT64200 is equipped with 8 position modular
plug jacks, cables with smaller 6 position and 4 position connectors
may also be tested. The user should be aware that the use of smaller
connectors will reduce the total number of jack insertions over the life
of the product.
TESTING PATCH CABLES
1. Connect the main unit to one end of the cable to be tested.
2. Connect Remote unit to plug at far end of cable.
3. Push the TEST button to perform test.
4. Read LEDs to determine cable wiring status.
Note: Tester will automatically turn off in 12 seconds.
TESTING INSTALLED CABLES
1. Using the jumper cable, connect the remote unit to the wall jack or
patch panel port to be tested.
2. Using the second jumper cable, connect the main unit to the other
wall jack or patch panel port to be tested.
3. Push the TEST button to perform test.
4. Read status of LEDs to determine cable wiring status.
Note: Tester will automatically turn off in 12 seconds.
TEST RESULTS
PASS Indicators
10 Base-T Token Ring Shield Crossover Cable
Two green
LEDs on Pairs
1-2 and 3-6.
Both pairs
terminated
correctly
Two green
LEDs on Pairs
3-6 and 4-5.
Both pairs
terminated
correctly
Green SHIELD
LED indicates the
Shield on the cable
is correctly and
continuously wired
through the modular
plug termination.
Four green LEDs
on pairs 1-2,
3-6, 4-5, and 7-8.
All four pairs
are terminated
correctly.
FAIL INDICATORS
A flashing LED indicates that this wire pair has a fault. A flashing LED
in the FAIL section will indicate which fault was detected. Multiple
flashing LEDs indicate multiple pairs and/or multiple faults. Best
practice is to correct cable faults until cable is verified as correct with
appropriate green LEDs.
• OPEN – There is no “OPEN” LED indication. A typical cable may have
2, 3, or 4 pairs. OPENS are displayed as an unlit LED. The user will
determine if a pair is present and continuous or OPEN by comparing
the illuminated LEDs to the expected number of pairs that should
be good. For example, when testing a 4 pair cable, three illuminated
LEDs in the PASS area indicate the presence of an OPEN condition
in one of the pairs.
• SHORT – A short circuit condition exists.
• MISWIRE – Indicates the improper assignment of individual wire
pairs to pins for the wiring schemes tested. Tester checks T568A,
T568B, 10Base-T, and Token Ring configurations.
• REVERSAL – Reverse wiring means the pin for
one wire in a pair is connected to the opposite pin
for the pair in the remote jack.
• SPLIT PAIRS – Split pairs occur
when the tip (positive conductor)
and ring (negative conductor) of
two twisted pairs are interchanged.
• CROSSOVER CABLES – Turn the
cable-select switch to
crossover position. Then test
as a normal patch cable.
Note: The TT64200 will check
a fault condition in the above
descending order before
detecting other fault conditions.
The detection and indication of the
presence of a fault is handled on a
“one-per-test” basis. Once a fault is
corrected, it is recommended the
cable be tested again for other faults.
DEBUG MODE
The DEBUG mode identifies which cable pairs have a wiring fault. It
cycles through pairs displaying a test result for one pair at a time. From
the series of LED indications, the failed pair and fault can be identified.
In Debug mode, a short flash on PAIR LED is the pair under test. A
long flash on PAIR LEDs is destination of test.
To DEBUG:
1. Press and hold TEST button until all LEDs light, then release.
2. The pair identification LEDs and the FAIL LEDs work together in
series to identify which pair is incorrect.
3. If a series of two green LEDs light for a pair then that pair is wired
correctly.
4. A green pair LED followed by a red LED in the FAIL section
identifies which pair is incorrect and identifies the fault.
5. DEBUG cycles through the pairs twice before automatically
shutting off.
6. Pushing and quickly releasing the TEST button also turns tester off.
DEBUG Example #1 The Cable Fault is a SHORT on Pair 3-6, the DEBUG
mode LED series will be as follows:
• Pair 1-2 will flash green-green as a good pair
• Pair 3-6 will flash green on the pair LED followed by a red on the
SHORT LED
• Pair 4-5 will flash green-green as a good pair
• Pair 7-8 will flash green-green as a good pair
DEBUG Example #2 Following are some examples of potential
sequences on pair 1-2 and interpretation of various fault conditions for
that pair only:
1st Short
Flash
2nd Long
Flash
Red Fault
LEDs Fault Condition
1-2 1-2 No Red Light Good Pair
1-2 None No Red Light Open Condition
1-2 1-2 Reversal Pair Reversed 1-2 2-1
1-2 1-2 Short Pin 1 Shorted to Pin 2
1-2 1-2,3-6 Short 1 or 2 shorted to 3 or 6
1-2 7-8 Miswire Pin 1-Pin 7, Pin 2-Pin 8
1-2 7-8 Miswire, Reversal Pin 1-Pin 8,Pin 2-Pin 7
1-2 1-2 Split Pair Wire from 1-2 twisted with wire from another pair,
continuity good
Above examples are for 1-2 pair, similar lights would relate to other pairs
under test (short flash)
LOW BATTERY INDICATOR
When the low battery LED lights, replace battery in the main unit. The
remote unit does not use a battery.
BATTERY REPLACEMENT
1. Remove screws from back of main test unit using a #1 Philips
screwdriver. Carefully open tester.
2. Remove old batteries.
3. Install new 6 volt A544 1/2AA size battery or 4LR44 Button cell
batteries.
4. Close tester and replace screws. Do not over tighten.
Limited Lifetime Warranty limited solely to repair or replacement; no
warranty of merchantability or fitness for a particular purpose. Product
is warrantied to be free of defects in materials and workmanship for the
normal life of the product. In no event shall Sperry Instruments be liable
for incidental or consequential damage.
Main Unit A
E
Remote
D
C
F
B
A
G
1
2
3
4
5
6
7
8
Split
1
2
3
4
5
6
7
8
Tip (first pair) Ring
Split tip
Split tipPair 2
Pair 1
Ring Ring
1
2
3
4
5
6
7
8
Terminal A Terminal B
Crossover cable
1
2
3
4
5
6
7
8
Reversed
1
2
3
4
5
6
7
8
Tip
Ring Roll
Marked tip (actually ring)
Marked tip (actually tip) INSTRUCCIONES DE OPERACIÓN
A. Toma de prueba RJ-45
B. Probar cable blindado
C. Indicador de batería baja
D. Botón de prueba o depuración
E. Selección de cables
F. Prueba de pares divididos
G. Tabla de cableado T56A o
T56B
MODEL: Cable-Test™ Probador de cables TT64200
Unidad principal
A
E
Remota
D
C
F
B
A
G
ADVERTENCIAS DE SEGURIDAD
Este manual de instrucciones contiene advertencias y reglas
de seguridad que el usuario debe observar para garantizar el
funcionamiento seguro del instrumento y mantener su estado sin
presentar peligro. Por lo tanto, lea estas instrucciones operativas antes
de usar el instrumento.
!
!ADVERTENCIA – NO SE DEBE USAR EN CIRCUITOS
ENERGIZADOS
ESPECIFICACIONES DE LONGITUD DEL CABLE
• Largo mín. del cable para pruebas: 91.4 cm.
• Largo máx. del cable para pruebas: 182.8 m.
• Largo máximo del cable plano para el ensamblaje de cables con el fin de
conectar la unidad principal o remota a una toma de pared o panel de
parche: 45.7 cm.
Nota: Aunque el TT64200 está equipado con tomas de enchufe modulares
de 8 posiciones, también pueden probarse conectores más pequeños de 6
posiciones y 4 posiciones. El usuario debe tener presente que el empleo de
conectores pequeños reducirá la cantidad total de inserciones de la toma
durante la vida útil del producto.
PARA PRUEBAS CABLES DE PARCHE
1. Conecte la unidad principal a un extremo del cable a probar.
2. Conecte la unidad remota al enchufe del extremo alejado del cable.
3. Pulse el botón TEST (prueba) para realizar la prueba.
4. Lea las luces indicadoras (LED) para determinar el estado del
cableado.
Nota: El probador se apaga automáticamente en 12 segundos.
PARA PRUEBAS CABLES INSTALADOS
1. Usando el cable puente conecte la unidad remota a la toma de
pared o puerto de panel de parche a probar.
2. Usando el segundo cable puente conecte la unidad principal a la
otra toma de pared o puerto de panel de parche a probar.
3. Pulse el botón TEST (prueba) para realizar la prueba.
4. Lea las luces indicadoras (LED) de estado para determinar cómo está
el cableado.
Nota: El probador se apaga automáticamente en 12 segundos.
RESULTADOS DE PRUEBA
Indicadores de que PASA la prueba
10 Base-T Token Ring Blindaje Cable de cruce
Dos luces
indicadoras
verdes (LED)
en pares
1-2 y 3-6.
Ambos pares
terminados
correctamente
Dos luces
indicadoras
verdes (LED)
en pares
3-6 y 4-5.
Ambos pares
terminados
correctamente
La luz indicadora
verde (LED) SHIELD
(blindaje) indica
que el blindaje
del cable está
cableado correcta
y continuamente
a través de la
terminación del
enchufe modular.
Cuatro luces verdes
indicadoras (LED)
en pares 1-2, 3-6,
4-5 y 7-8.
Los cuatro
pares tienen
terminaciones
correctas.
INDICADORES DE FALLA
Una luz indicadora (LED) destellante indica que este par de
cables tiene una falla. Una luz indicadora destellante en la sección
FAIL (FALLA) indica la avería que se detectó. Si hay varias luces
indicadoras destellantes quiere decir que hay varios pares y/o fallas
diversas. Lo mejor es corregir las fallas de cables hasta que se
verifique que los cables están correctos con las luces indicadoras
verdes (LED) adecuadas.
• ABIERTO – No hay indicación de luz indicadora de "OPEN" (abierto).
Un cable típico puede tener 2, 3 ó 4 pares. Los ABIERTOS aparecen
con una luz indicadora (LED) apagada. El usuario determinará si
hay un par presente y continuo o ABIERTO al comparar las luces
indicadoras (LED) iluminadas con el número previsto de pares que
deben estar buenos. Por ejemplo, al probar un cable de 4 pares,
tres luces indicadoras iluminadas en el área PASS (PASA) indican la
presencia de una condición ABIERTA en uno de los pares.
• CORTOCIRCUITO – Existe un cortocircuito.
• CABLEADO INCORRECTO – Indica la asignación indebida de pares de
cables individuales a patillas para los esquemas de cableado probados. El
probador revisa configuraciones T568A, T568B, 10Base-T y Token Ring.

Milwaukee, WI 53209
1.800.645.5398
www.sperryinstruments.com
0909
©2009
• INVERSIÓN – Un câblage inversé signifie que la
broche pour un fil dans une paire est raccordée à la
broche opposée pour cette paire dans la prise distante.
• PARES DIVIDIDOS – Los pares divididos ocurren
cuando se intercambia la punta (conductor positivo)
y el aro (conductor negativo) de dos pares trenzados.
• CABLES DE CRUCE – Ponga el interruptor
de selección de cables en la posición
de cruce. Luego pruebe como con un
cable de parche normal.
Nota: El TT64200 revisa una condición de
falla en el orden descendente anterior antes
de detectar otras condiciones de falla. La
detección e indicación de la presencia de
una falla se maneja como "una por prueba".
Una vez que se corrige una falla, se
recomienda probar el cable de nuevo
en busca de otras fallas.
MODO DEPURACIÓN
El modo DEPURACIÓN identifica cuáles pares de cables tienen una
falla de cableado. Hace ciclos por los pares presentando un resultado
de prueba para un par cada vez. Basándose en la serie de luces
indicadoras (LED), es posible identificar el par fallado y la falla. En la
modalidad Depuración, un destello corto en la luz indicadora PAIR
(par) es el par a prueba. Un destello largo en la luz indicador PAIR
(par) es el destino de la prueba.
Para DEPURAR:
1. Pulse y mantenga así el botón de PRUEBA hasta que se iluminen
todas las luces indicadoras, luego suéltelas.
2. Las luces indicadoras (LED) que identifican pares y las de FAIL (falla)
funcionan juntas en serie para identificar cuál par es incorrecto.
3. Si se ilumina una serie de dos luces indicadoras verdes (LED) para un
par, quiere decir que ese par está cableado correctamente.
4. Una luz indicadora verde (LED) seguida de una roja en la sección FAIL
(falla) identifica cuál par es incorrecto e identifica la falla.
5. DEPURACIÓN hace ciclos a través de los pares dos veces antes de
apagarse automáticamente.
6. Si se pulsa y suelta rápidamente el botón TEST también se apaga el
probador.
Ejemplo 1 de DEPURACIÓN La falla del cable es un CORTOCIRCUITO en
el Par 3-6, la serie de luces indicadoras (LED) será la siguiente:
• El Par 1-2 destellará verde-verde señalando un par en buen estado
• El par 3-6 destellará verde en la luz indicadora (LED) del par seguido de
un color rojo en la luz indicadora SHORT
• El Par 4-5 destellará verde-verde señalando un par en buen estado
• El Par 7-8 destellará verde-verde señalando un par en buen estado
Ejemplo 2 de DEPURACIÓN Los siguientes son algunos ejemplos de
secuencias potenciales en el par 1-2 y la interpretación de diversas
condiciones de falla sólo para ese par:
1ro corto
Destello
2do largo
Destello
Rojo de Falla
LED Condición de falla
1-2 1-2 Sin luz roja Par bueno
1-2 Ninguno Sin luz roja Condición abierta
1-2 1-2 Inversión Par invertido 1-2 2-1
1-2 1-2 Corto Patilla 1 con cortocircuito a
la Patilla 2
1-2 1-2,3-6 Corto Corto 1 ó 2 con
cortocircuito a 3 ó 6
1-2 7-8 Cableado incorrecto Patilla 1-Patilla 7, Patilla
2-Patilla 8
1-2 7-8 Cableado incorrecto,
inversión Patilla 1-Patilla 8, Patilla 2-Patilla 7
1-2 1-2 Par dividido Cable de 1-2 trenzado con cable de otro par, buena
continuidad
El anterior es un ejemplo para el par 1-2, las luces similares se
relacionarían con otros pares a prueba (destello corto)
INDICADOR DE BATERÍA BAJA
Cuando se ilumine la luz indicadora LED de batería baja, cambie la
batería de la unidad principal. La unidad remota no usa batería.
CAMBIO DE LA BATERÍA
1. Retire el tornillo de la parte posterior de la unidad principal usando un
destornillador Philips número 1. Abra con cuidado el probador.
2. Retire la baterías anterior.
3. Instale la nueva batería de 6 voltios tamaño A544 1/2AA o batería de
botón 4LR44.
4. Cierre el probador y vuelva a colocar el tornillo. No apriete en exceso.
Garantía limitada vitalicia exclusivamente para la reparación o
reemplazo; no se ofrece ninguna garantía de comerciabilidad e
idoneidad para un fin o uso en particular. Se garantiza que el producto
no presentará defectos de material ni mano de obra durante su vida
útil normal. En ningún caso Sperry Instruments será responsable de
daños incidentales o consecuentes.
A. Prise de test RJ-45
B. Test de câble blindé
C. Indicateur de niveau faible
de pile
D. Bouton de test ou de
débogage
E. Sélection de câble
F. Test de paires séparées
G. Schéma de câblage du T56A
ou T56B
INSTRUCTIONS DE FONCTIONNEMENT
MODEL: Cable-Test™ Testeur de câble TT64200
AVERTISSEMENTS
Ce manuel contient des avertissements et des consignes de sécurité qui
doivent être respectés afin d’assurer le fonctionnement sécuritaire de
l’appareil et de le garder en condition sécuritaire. Par conséquent, bien
lire les présentes instructions avant d’utiliser le testeur.
!
!AVERTISSEMENT – NE PAS UTILISER SUR DES CIRCUITS SOUS
TENSION
DONNÉES SUR LES LONGUEURS DE CÂBLE
• Longueur minimale de câble pour test : 91 cm.
• Longueur maximale de câble pour test : 182,8 m.
• Longueur maximale de câble plat de montage câble pour fixer l’appareil
principal ou l’unité distante à une prise murale ou un tableau de
connexion : 45,7 cm.
Remarque: Bien que le TT64200 est muni de prises modulaires à
8 positions, des câbles à connecteurs plus petits à 6 et 4 positions
peuvent aussi être testés. L’utilisateur doit prendre note que l’utilisation
de connecteurs plus petits réduira le nombre total d’insertions de prises
au cours de la vie du produit.
POUR TEST DES CÂBLES DE RACCORDEMENT
1. Raccorder l’appareil principal à une extrémité du câble à tester.
2. Brancher l’unité distante à la fiche à l’extrémité éloignée du câble.
3. Appuyer sur le bouton TEST pour effectuer le test.
4. Lire les DEL pour déterminer le statut du câblage.
Remarque: Le testeur s’éteindra automatiquement après 12
secondes.
POUR TEST DES CÂBLES INSTALLÉS
1. Avec le câble d’appoint, brancher l’unité distante à la prise murale ou
au tableau de connexion à tester.
2. Utiliser le deuxième câble d’appoint pour raccorder l’unité principale à
l’autre prise murale ou au tableau de connexion à tester.
3. Appuyer sur le bouton TEST pour effectuer le test.
4. Examiner les DEL pour déterminer le statut du câblage.
Remarque: Le testeur s’éteindra automatiquement après 12 secondes.
RÉSULTATS DU TEST
Indicateurs PASS (succès)
10 Base-T Anneau à
jeton Blindage Câble de croisement
Deux DEL
vertes sur les
paires 1-2
et 3-6.
Les deux paires
sont branchées
correctement.
Deux DEL
vertes sur les
paires 3-6
et 4-5.
Les deux
paires sont
branchées
correctement.
La DEL SHIELD
indique que le
blindage du câble
est acheminé
correctement et
avec continuité dans
l’extrémité de la fiche
modulaire.
Quatre DEL vertes
sur les paires 1-2,
3-6, 4-5 et 7-8.
Les quatre paires
sont branchées
correctement.
INDICATEURS FAIL (ÉCHEC)
Une paire de DEL qui clignotent indique que cette paire présente une
défaillance. Une DEL clignotant dans la section FAIL indique quel
défaut a été détecté. Plusieurs DEL qui clignotent indique plusieurs
paires et/ou défaillances. La meilleure solution est de corriger les
défaillances de câble jusqu’à ce que les DEL vertes confirment
l’absence de problème.
• OPEN – Il n’y a pas de DEL pour indiquer un circuit ouvert (OPEN). Un
câble type peut comporter 2, 3 ou 4 paires. Si un circuit est ouvert,
la DEL correspondante ne s’allume pas. L’utilisateur déterminera si
une paire est présente et continue ou ouverte (OPEN) en comparant
les DEL allumées au nombre prévu lorsque les paires sont branchées
correctement. Par exemple, au moment de tester un câble à 4 paires,
3 DEL allumées dans la section PASS (succès) indique la présence
d’un circuit ouvert (OPEN) dans l’une des paires.
• COURT-CIRCUIT – Il y a un court-circuit.
• MAUVAIS RACCORDEMENT – Indique la mauvais agencement entre
paires individuelles et broches pour les schémas de câblage testés.
Le testeur vérifie les configurations T568A, T568B, 10Base-T et
Anneau à jeton (Token Ring).
Instrument principal
A
E
Unité distante
D
C
F
B
A
G
• INVERSION – Un câblage inversé signifie que la broche
pour un fil dans une paire est raccordée à la broche
opposée pour cette paire dans la prise distante.
• PAIRES SÉPARÉES – Des paires séparées se
produisent lorsque le bout (conducteur positif)
et l’anneau (conducteur négatif) de deux paires
torsadées sont intervertis.
• CÂBLES DE CROISEMENT – Régler
l’interrupteur de sélection de câble à la
position « Crossover » (croisement).
Tester ensuite comme un câble de
raccordement normal.
Remarque: Le TT64200 cherchera
toute défaillance dans l’ordre descendant
indiqué ci-dessus avant de chercher
d’autres problèmes. La détection et
l’indication d’une défaillance est traitée
selon le principe « un par test ». Si un
défaut est décelé, il est recommandé de
testerle câble de nouveau pour chercher
d’autres problèmes.
DÉBOGAGE
Le mode DEBUG identifie quelles paires présentent un défaut de
câblage précis. Il parcourt les paires et affiche un résultat de test pour
une paire à la fois. À partir de la série d’indications des DEL, il est
possible d’identifier le défaut précis et la paire défaillante. En mode
DEBUG, un clignotement bref de la DEL de paire indique la paire testée
en ce moment. Un clignotement long des DEL de paire indique la
destination du test.
Pour effectuer le débogage:
1. Garder le bouton TEST enfoncé jusqu’à ce que toutes les DEL
s’allument, puis relâcher le bouton.
2. Les DEL d’identification de paires et les DEL d’échec (FAIL) travaillent
ensemble en série pour identifier quelle paire présente un défaut.
3. Si une série de deux DEL vertes s’allument pour une paire donnée,
cette paire est branchée correctement.
4. Une paire de DEL vertes suivie d’une DEL rouge dans la section
d’échec (FAIL) indique quelle paire est incorrecte et spécifie le
problème.
5. La fonction DEBUG parcourt les paires deux fois puis se ferme
automatiquement.
6. Enfoncer brièvement le bouton TEST fermera également l’appareil.
Exemple de débogage (DEBUG) n° 1 Le problème est un court-circuit
(SHORT) à la paire 3-6. La série de DEL en mode débogage sera comme suit:
• La paire 1-2 clignotera vert-vert et indiquera une bonne paire
• La paire 3-6 clignotera vert à la DEL de paire suivie d’un clignotement
rouge sur la DEL SHORT
• La paire 4-5 clignotera vert-vert et indiquera une bonne paire
• La paire 7-8 clignotera vert-vert et indiquera une bonne paire
Exemple de débogage (DEBUG) n° 2 Voici quelques exemples de
séquences possibles sur la paire 1-2 et l’interprétation de différents
défauts pour cette paire seulement :
1er court
clignotement
2e long
clignotement
Rouges de
DEL défectuosité Problème
1-2 1-2 Aucune DEL rouge Paire correcte
1-2 Aucun Aucune DEL rouge Circuit ouvert
1-2 1-2 Inversion Paire inversée 1-2 2-1
1-2 1-2 Court-circuit Broche 1 court-circuitée
à la broche 2
1-2 1-2,3-6 Court-circuit 1 ou 2 c.-circuitée à
3 ou 6
1-2 7-8 Mauvais
raccordement Broche 1-7, broche 2-8
1-2 7-8 Mauvais raccordement,
Inversion Broche 1-8, broche 2-7
1-2 1-2 Paire séparée Fil de 1-2 torsadé avec fil d’une autre paire;
bonne continuité
L’exemple ci-dessus représente une paire 1-2; des DEL similaires feraient
référence à d’autres paires testées (clignotement bref)
INDICATEUR DE NIVEAU FAIBLE DE PILE
Lorsque la DEL de pile faible s’allume, remplacer la pile dans l’appareil
principal. L’unité distante n’utilise aucune pile.
REMPLACEMENT DE LA PILE
1. À l’aide d’un tournevis Philips n° 1, retirer la vis de l’arrière du
instrument principal. Ouvrir soigneusement le testeur.
2. Retirer la vieille pile.
3. Installer une nouvelle piles 6 volts A544 1/2AA ou une pile bouton
4LR44.
4. Refermer le testeur puis remettre la vis en place. Ne pas trop serrer.
La garantie à vie limitée est limitée uniquement à la réparation
ou au remplacement; aucune garantie de qualité marchande ou
d´adéquation à un usage particulier n´est faite. Le produit est garanti
exempt de défauts de matériaux et de fabrication pour la durée
normale du produit. En aucun cas Sperry Instruments ne peut-il être
tenu pour responsable de dommages accessoires ou indirects.
1
2
3
4
5
6
7
8
Séparé
1
2
3
4
5
6
7
8
Bout (première paire) Anneau
Bout sépare
Bout séparePaire 2
Paire 1
Anneau Anneau
1
2
3
4
5
6
7
8
Borne A Borne B
Câble de croisement
1
2
3
4
5
6
7
8
Inversé
1
2
3
4
5
6
7
8
Bout
Anneau Rouleau
Bout marqué (en fait, l'anneau)
Anneau marqué (en fait, le bout)
1
2
3
4
5
6
7
8
Punta (primer par) Aro
Punta dividida
Punta divididaPar 2
Par 1
Aro Aro
1
2
3
4
5
6
7
8
Terminal A Terminal B
Cable de cruce
1
2
3
4
5
6
7
8
Divididos
1
2
3
4
5
6
7
8
Invertido
1
2
3
4
5
6
7
8
Punta
Aro Rodillo
Punta marcada (realmente aro)
Aro marcado (realmente punta)
