UNIWERSALNY TESTER LCD MT-7059
Instrukcja obsługi

Uniwersalny tester LCD MT-7059 Proskit Instrukcja obsługi
1

Uniwersalny tester LCD MT-7059 Proskit Instrukcja obsługi
Dokładnie zapoznaj sięz instrukcjąobsługi
przed rozpoczęciem pracy. Niestosowanie się
do zaleceńzawartych w instrukcji może
spowodowaćzagrożenie zdrowia użytkownika oraz
uszkodzenie urządzenia.
SPIS TREŚCI
Zawartość opakowania........................................................ 2
Zasady bezpiecznej obsługi................................................ 2
Wprowadzenie.................................................................... 3
Dane techniczne.................................................................. 4
Budowa............................................................................... 5
Obsługa............................................................................... 6
Prawidłowe usuwanie urządzenia....................................... 10
Zawartość opakowania
●tester MT-7059
●bateria 9V 2 sztuki
●przewód z wtykami RJ45
●przewód z wtykami RJ12
●przewód wtyk RJ/2xkrokodylek
●słuchawki
●futerał
Zasady bezpiecznej obsługi
Ten symbol oznacza ważne informacje dotyczące
bezpiecznej obsługi urządzenia i bezpieczeństwa
użytkownika.
Należy dokładnie zapoznaćsięz niniejsząinstrukcjąobsługi przed
rozpoczęciem korzystania z urządzenia. Po przeczytaniu instrukcję
należy zachowaćdo późniejszego wykorzystania.
2

Uniwersalny tester LCD MT-7059 Proskit Instrukcja obsługi
DZIECI
To urządzenie nie jest zabawką! Dzieci pod żadnym pozorem nie
mogąużytkowaćurządzeńelektrycznych bez nadzoru, ponieważ
nie zdająsobie sprawy z potencjalnych zagrożeń. Dziecko może
udławićsięw wyniku połknięcia baterii lub innych małych
elementów. Należy pamiętać, aby baterie przechowywane były w
bezpiecznym miejscu. W przypadku połknięcia należy natychmiast
skontaktowaćsięz lekarzem.
To urządzenie nie jest zabawką! Dzieci pod żadnym pozorem nie
mogąużytkowaćurządzeńelektrycznych bez nadzoru, ponieważ
nie zdająsobie sprawy z potencjalnych zagrożeń. Dziecko może
udławićsięw wyniku połknięcia baterii lub innych małych
elementów. Należy pamiętać, aby baterie przechowywane były w
bezpiecznym miejscu. W przypadku połknięcia należy natychmiast
skontaktowaćsięz lekarzem.
3
ŚRODOWISKO PRACYŚRODOWISKO PRACY
Tester może byćużywany tylko do badania
przewodów nie podłączonych do aktywnej sieci!
Tester może byćużywany tylko do badania
przewodów nie podłączonych do aktywnej sieci!
Nie używaćtestera w środowisku wybuchowym (gazy, opary) oraz
w warunkach kondensacji wilgoci. Urządzenia nie należy narażać
na działanie wysokich temperatur oraz promieni słonecznych. Nie
należy umieszczaćurządzenia w obszarze działania silnych pól
magnetycznych (np. głośników) oraz źródełotwartego ognia.
Nie używaćtestera w środowisku wybuchowym (gazy, opary) oraz
w warunkach kondensacji wilgoci. Urządzenia nie należy narażać
na działanie wysokich temperatur oraz promieni słonecznych. Nie
należy umieszczaćurządzenia w obszarze działania silnych pól
magnetycznych (np. głośników) oraz źródełotwartego ognia.
WprowadzenieWprowadzenie
Tester MT-7059 jest uniwersalnym przyrządem, który umożliwia:
-sprawdzanie poprawności połączeńprzewodów opartych o skrętkę
komputerową, zakończonych złączem RJ45 (8P8C)
-sprawdzanie poprawności połączeńprzewodów opartych o wtyki
RJ11, RJ12
-sprawdzanie poprawności połączeńprzewodów opartych o złącza
BNC
-sprawdzanie poprawności połączeńprzewodów opartych o złącza
USB i IEE1394
-śledzenie przewodu w wiązce

Uniwersalny tester LCD MT-7059 Proskit Instrukcja obsługi
4
Dane techniczne
Ogólne:
●wyświetlacz LCD 53x25mm z podświetlaniem
●częstotliwość generowanego sygnału: 225kHz
●maksymalna odległość transmisji sygnału testowego: 2km
●maksymalna długość testowanych przewodów
komputerowych: 300m
Nadajnik:
●napięcie sygnału testowego: 1,5Vp-p
●zabezpieczenie przeciwprzepięciowe: 60V AC/ 42V DC
●wskaźnik rozładowania baterii – przy spadku napięcia
zasilającego poniżej 6,5V
●wymiary: 185x80x32mm
●zasilanie: bateria 9V
Odbiornik:
●maksymalny prąd testu: <70mA
●gniazdo słuchawkowe
●wymiary: 218x46x29mm
●zasilanie: bateria 9V
Modułzdalny:
●wymiary: 107x30x24mm

Uniwersalny tester LCD MT-7059 Proskit Instrukcja obsługi

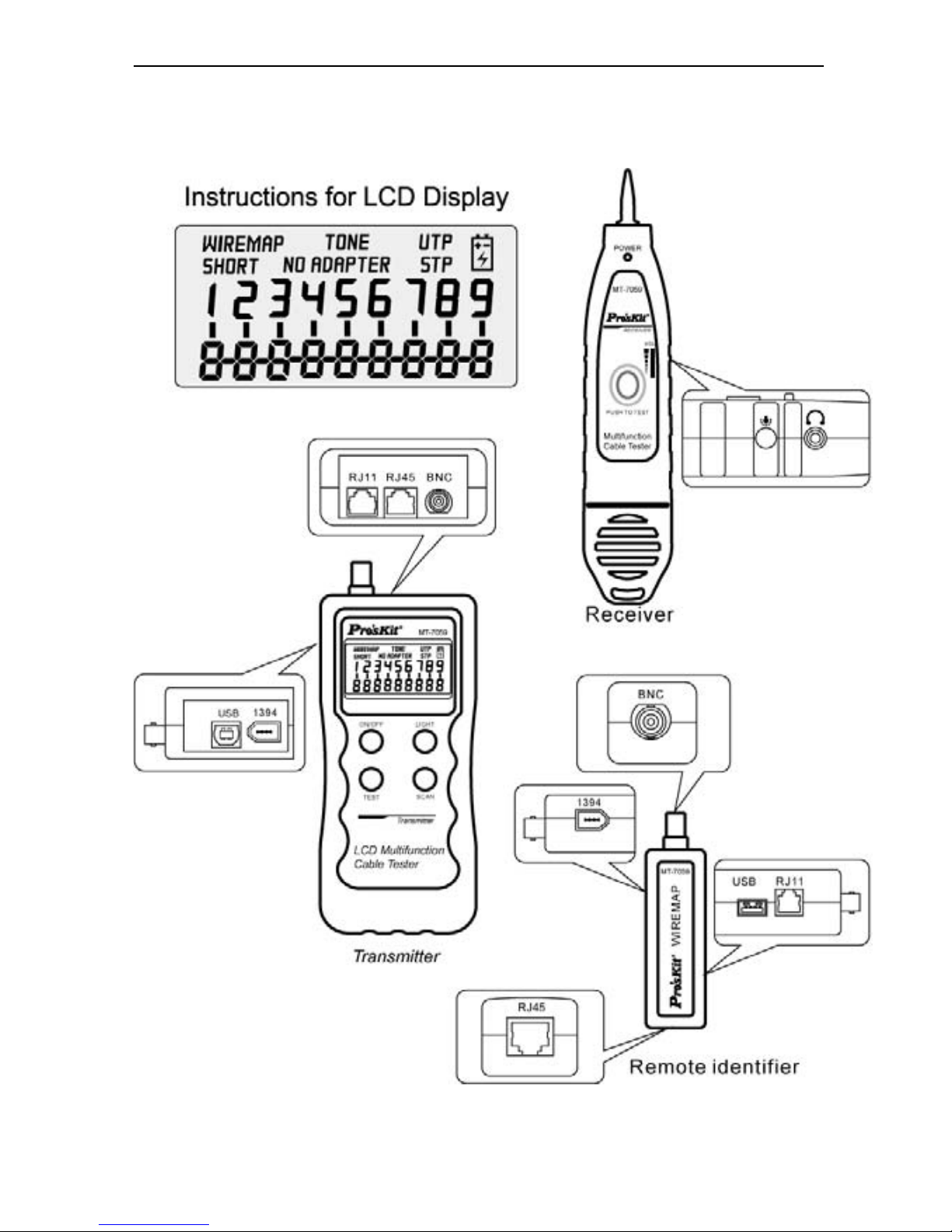

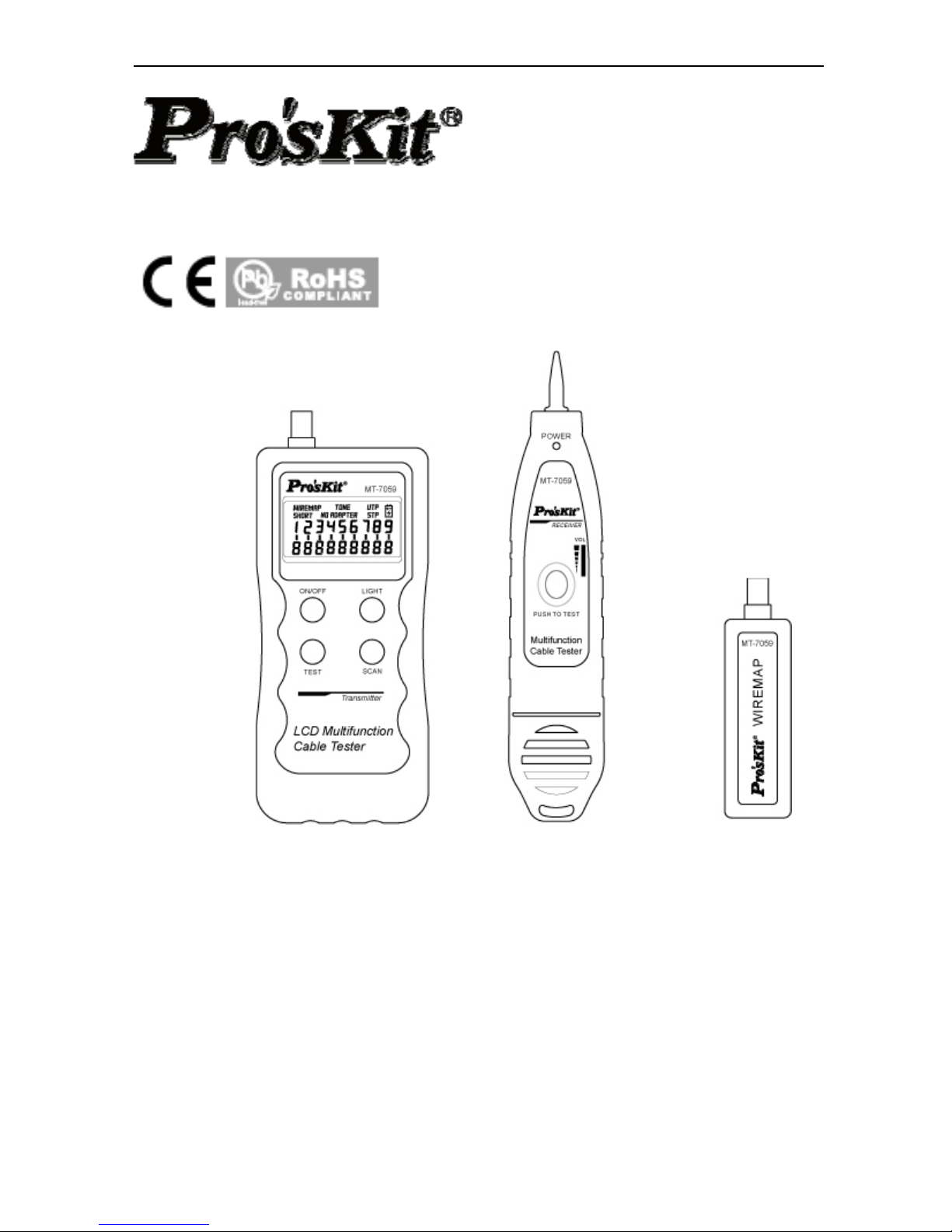

Budowa
5

Uniwersalny tester LCD MT-7059 Proskit Instrukcja obsługi
Obsługa
1. Instalacja baterii
W celu zainstalowania baterii 9V delikatnie przesuńzatrzask
pokrywy baterii w dolnej części obudowy zarówno w nadajniku,
jak i odbiorniku, a następnie otwórz pokrywębaterii. Nowe baterie
zainstaluj zgodnie z zaznaczonąbiegunowością, po czym zamknij
pokrywy.
W przypadku kiedy w prawym górnym rogu wyświetlacza LCD
pojawi sięsygnalizacja wyczerpania źródła zasilania bateria
musi zostaćwymieniona na nową.
Nie wyrzucaćzużytych baterii do
niesegregowanych śmieci! Po upływie okresu
użytkowania baterie, w które wyposażony był
produkt, nie mogązostaćusunięte wraz z innymi
odpadami pochodzącymi z gospodarstw domowych. Jeśli baterie
nie zostanąpoprawnie zutylizowane, substancje niebezpieczne
mogąpowodowaćzagrożenie dla zdrowia ludzkiego lub
środowiska naturalnego. Aby chronićzasoby naturalne i promować
ponowne wykorzystanie materiałów, należy oddzielaćbaterie od
innego typu odpadów i poddawaćje utylizacji poprzez lokalny,
bezpłatny system zwrotu baterii. Baterie należy oddzielićod
sprzętu. Baterie należy usuwaćzgodnie z zasadami utylizacji
niebezpiecznych odpadów elektronicznych.
2. Badanie przewodów RJ45
Podłącz jeden wtyk RJ45 badanego przewodu do gniazda RJ45 w
nadajniku, a drugi do gniazda w module zdalnym.
Wciśnij i przytrzymaj przez 2 sekundy przycisk ON/OFF w
nadajniku. Przyrząd automatycznie po włączeniu rozpocznie
procedurętestową– na ekranie wyświetlacza pojawi siękomunikat
test.
W celu ponownego uruchomienia procedury testowej wciśnij
przycisk TEST.
6

Uniwersalny tester LCD MT-7059 Proskit Instrukcja obsługi

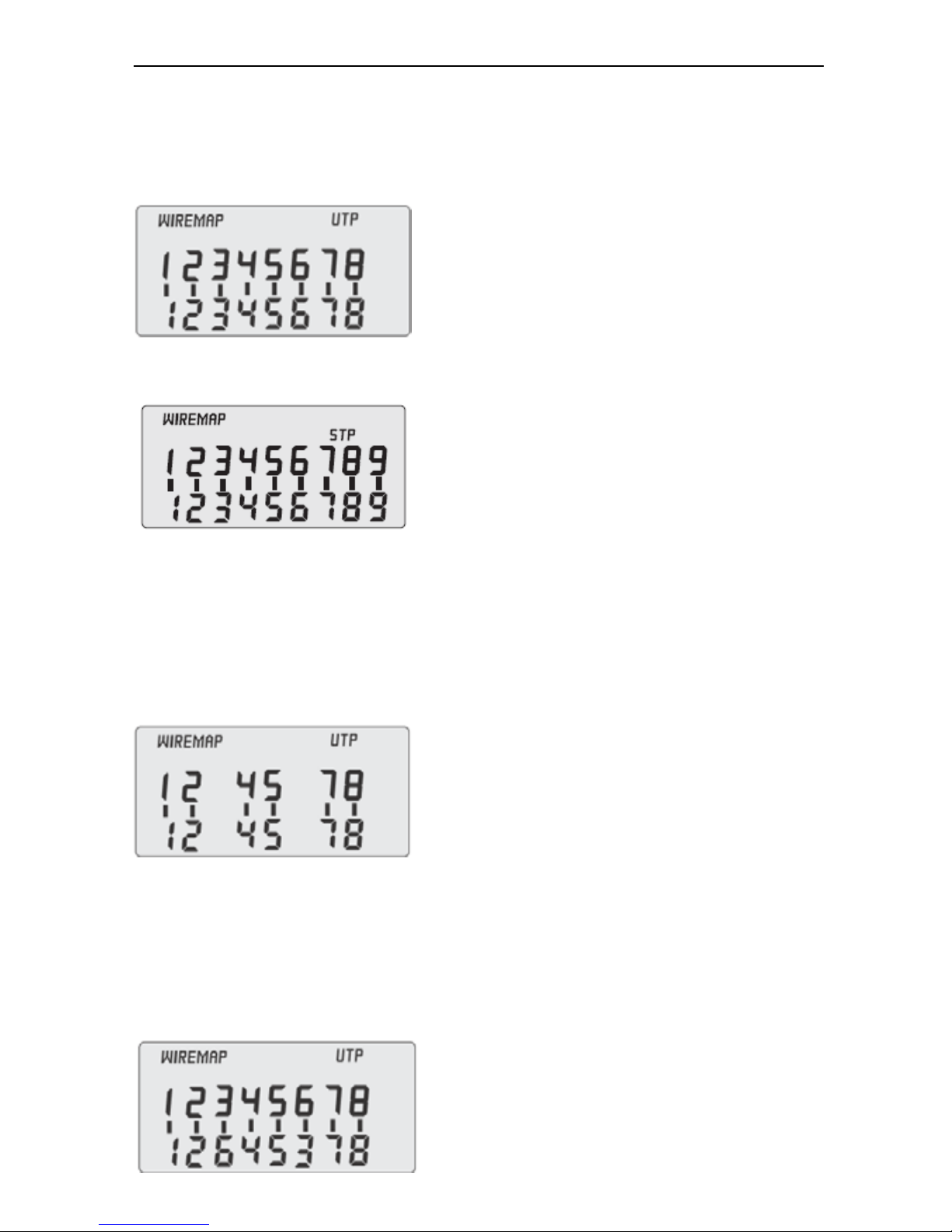

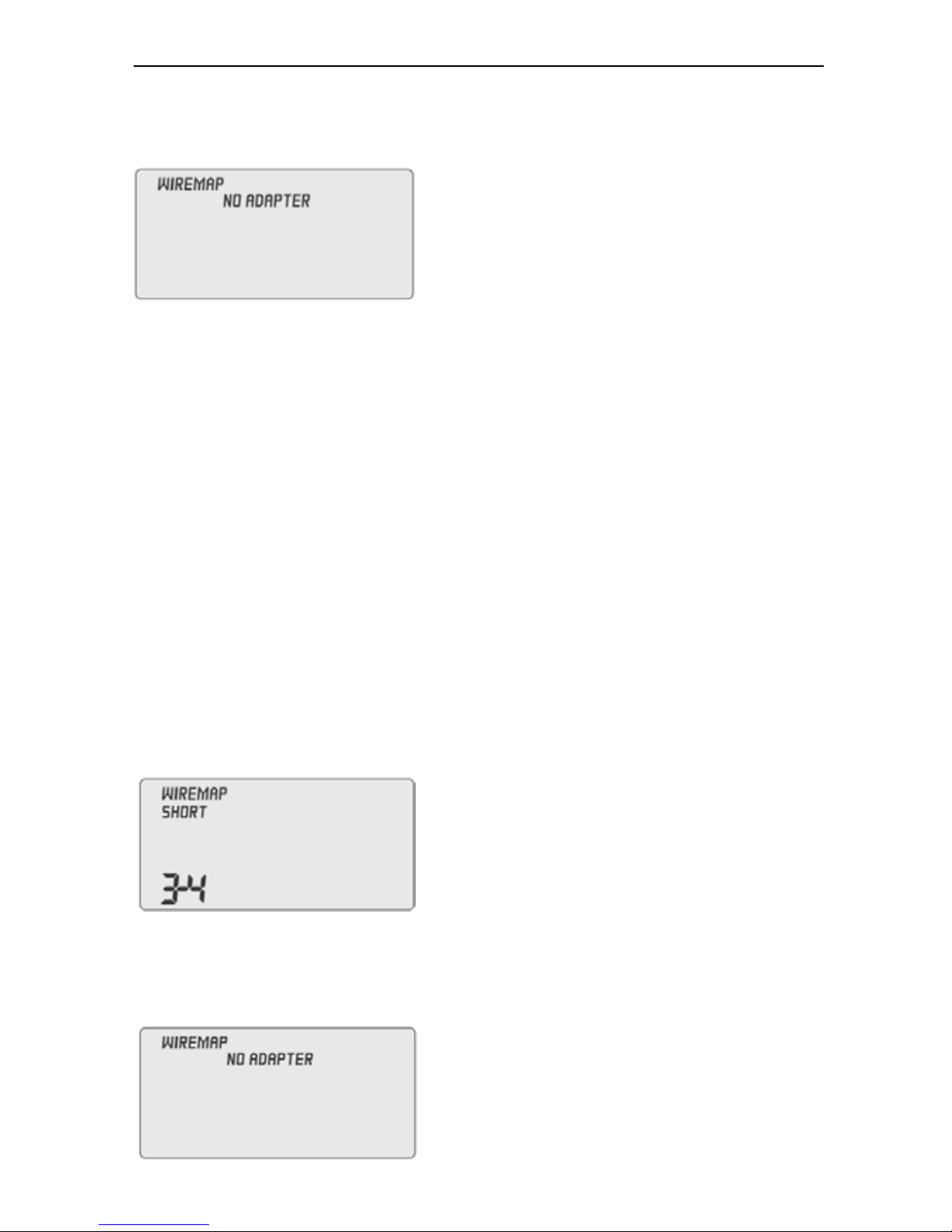

Interpretacja wyników
7
osiada
z
da ekranowanie.
D.
ąpołączone poprawnie.
A. Testowany przewód jest
poprawnie połączony (każdy pin
po jednej stronie przewodu jest
połączony z odpowiadającym
mu pinem z drugiej strony),
wolny od wszelkich wad i
usterek. Symbol UTP wskazuje, że badany przewód nie p
ekranowania.
B. Testowany przewód jest
poprawnie połączony (każdy
pin po jednej stronie przewodu
jest połączony z
odpowiadającym mu pinem
drugiej strony), wolny od
wszelkich wad i usterek. Symbol STP wskazuje, że badany
przewód posia
C. Między żyłami
odpowiadającymi pinom np.
numer 3 i 4 występuje zwarcie.
Nie ma połączenia między
żyłami 3 i 6. Żyły 1, 2, 4, 5, 7 i
8 s
E.
Występuje skrosowanie żył
odpowiadających pinom 3 i 6.

Uniwersalny tester LCD MT-7059 Proskit Instrukcja obsługi
3. Badanie pozostałych typów przewodów
Podłącz jeden wtyk badanego przewodu do odpowiedniego
gniazda w nadajniku, a drugi do odpowiedniego gniazda w module
zdalnym.
Wciśnij i przytrzymaj przez 2 sekundy przycisk ON/OFF w
nadajniku. Przyrząd automatycznie po włączeniu rozpocznie
procedurętestową– na ekranie wyświetlacza pojawi siękomunikat
test.
W celu ponownego uruchomienia procedury testowej wciśnij
przycisk TEST.
W przypadku badania przewodów z wtykami RJ11, RJ12, BNC,
USB lub IEEE1394 interpretacja wyników jest podobna jak dla
przewodów z wtykami RJ45. Zmienia sięjedynie ilość
wyświetlanych na ekranie połączeń:
dla przewodów z wtykami RJ11/RJ12 –aktywne sążyły 2-5/1-6
dla przewodów z wtykami IEEE1394 – aktywne sążyły od 1 do 6
dla przewodów z wtykami BNC – aktywne sążyły 3 i 4
dla przewodów z wtykami USB – aktywne sążyły od 1 do 4
oraz 9(w przypadku
przewodu ekranowanego)

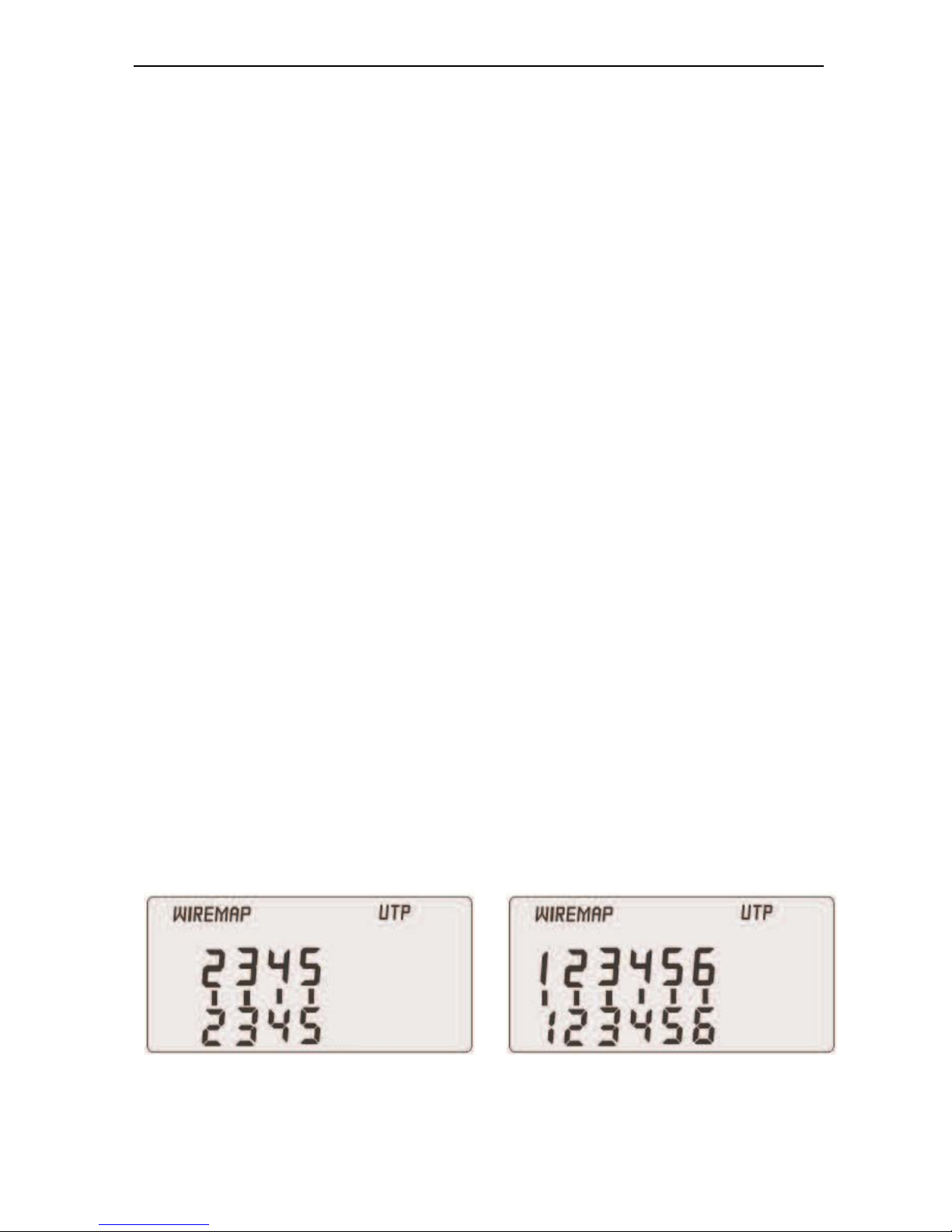

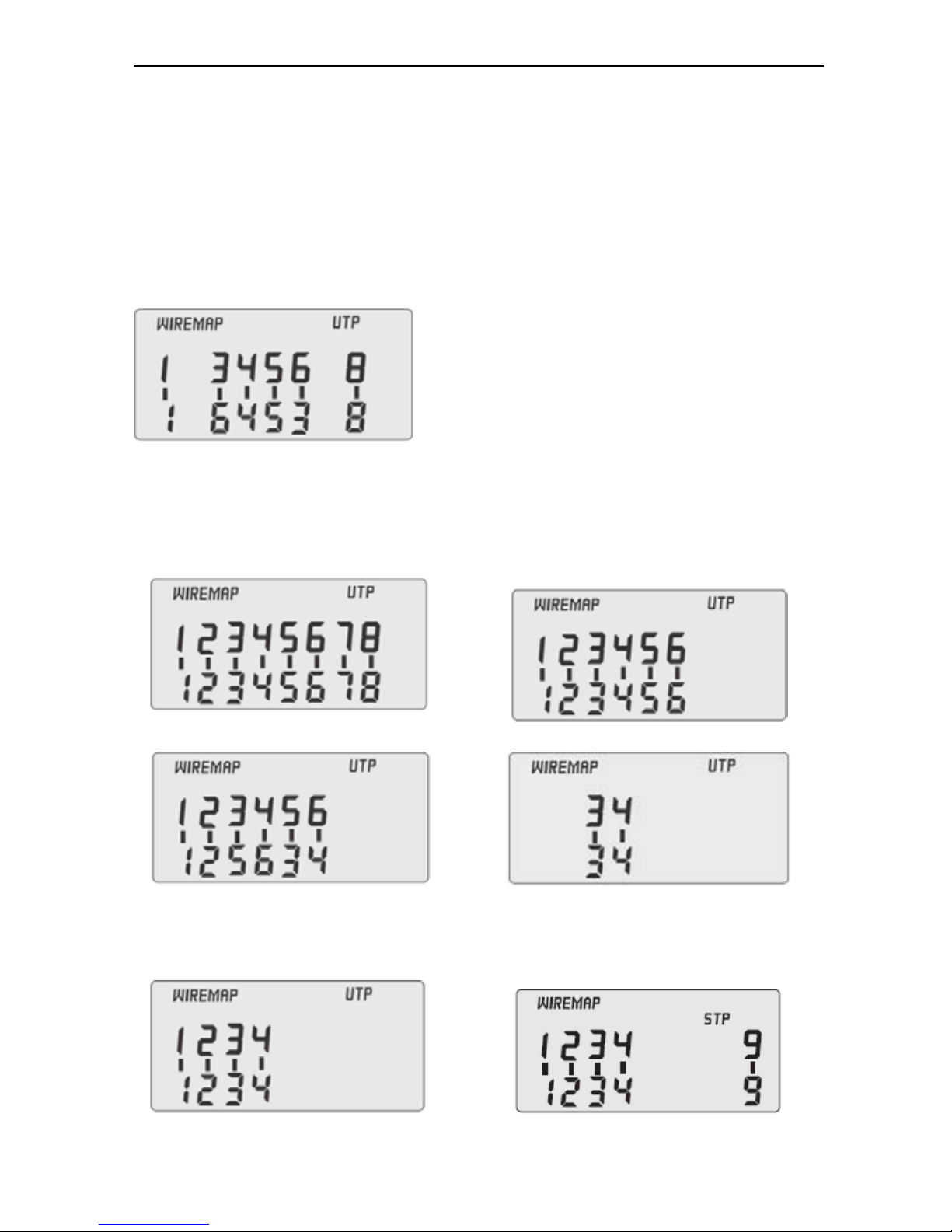

Komunikaty dla poprawnych połączeń:
RJ11: RJ12:
8

Uniwersalny tester LCD MT-7059 Proskit Instrukcja obsługi
IEEE1394: BNC:
USB bez ekranu: USB z ekranem:

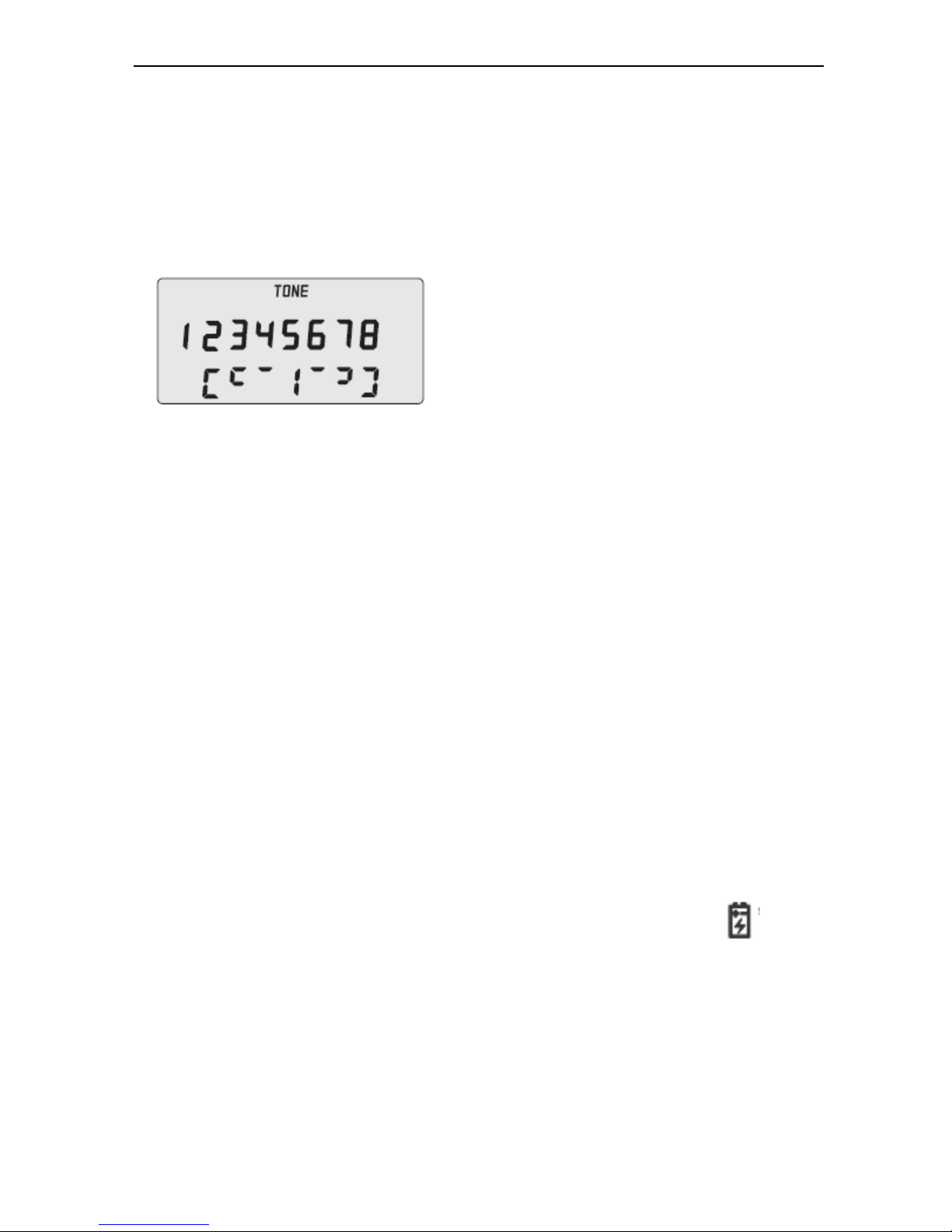

3. Śledzenie przewodu w wiązce
UWAGA! Należy pamiętać, aby w trakcie
śledzenia przewodu w wiązce wszystkie badane
przewody były odłączone od jakichkolwiek
napięć zasilających.
Podłącz do gniazda RJ11 w nadajniku adapter zakończony z jednej
strony wtykiem RJ, a z drugiej złączami krokodylkowymi.
Podłącz czerwony zacisk pomiarowy do jednej końcówki linii, a
czarny do drugiej końcówki lub przewodu masowego.
Włącz przyrząd poprzez wciśnięcie i przytrzymanie przez 2
sekundy przycisku ON/OFF, a następnie wciśnij przycisk SCAN.
Potencjometr regulacji głośności odbiornika (oznaczony VOL)
ustaw na odpowiedniągłośność.
Przyciśnij i przytrzymaj przycisk testujący odbiornika.
Końcówkęrobocząodbiornika zbliżaj do kolejnych przewodów w
wiązce – najsilniejszy wykryty sygnałpozwala na identyfikację
wybranego przewodu. Przyciskiem SCAN w nadajniku możesz
zmieniaćrodzaj generowanego sygnału (jego numer wyświetla się
w dolnej linii wyświetlacza LCD).
