1 FÖRORD
Denna användarhandbok behandlar installation,
driftsättning och drift av Spirovent Superior av typerna
S6A, S6A-R och S6A-R 2P.
Läs alltid anvisningarna noggrant före installation,
driftsättning och användning. Behåll anvisningarna för
framtida referens.
Alla rättigheter förbehållna. Ingen del av denna handbok
får mångfaldigas och/eller publiceras via Internet, med
tryck, fotokopia, mikrofilm eller på något annat sätt utan
föregående skriftligt tillstånd från Spirotech bv.
Denna handbok är sammanställd med största omsorg.
Om handboken ändå skulle innehålla någon felaktighet
kan Spirotech bv. inte hållas ansvarigt för detta.
1.1 Symboler
Inom anvisningarna används följande symboler:
1Förord 3
2 Inledning 4
3 Tekniska specifikationer 6
4 Säkerhet 8
5 Installation och driftsättning 9
6 Användning 15
7Driftsfel 16
8 Underhåll 20
9 Garanti 22
10 CE-förklaring 22
Varning eller viktigt meddelande
Anmärkning
Risk för elchock
Risk för brännskada
OBJ_BUCH-45-001.book Page 3 Tuesday, June 14, 2011 10:56 AM

4 Svenska Användarmanual - 1.2
2 INLEDNING

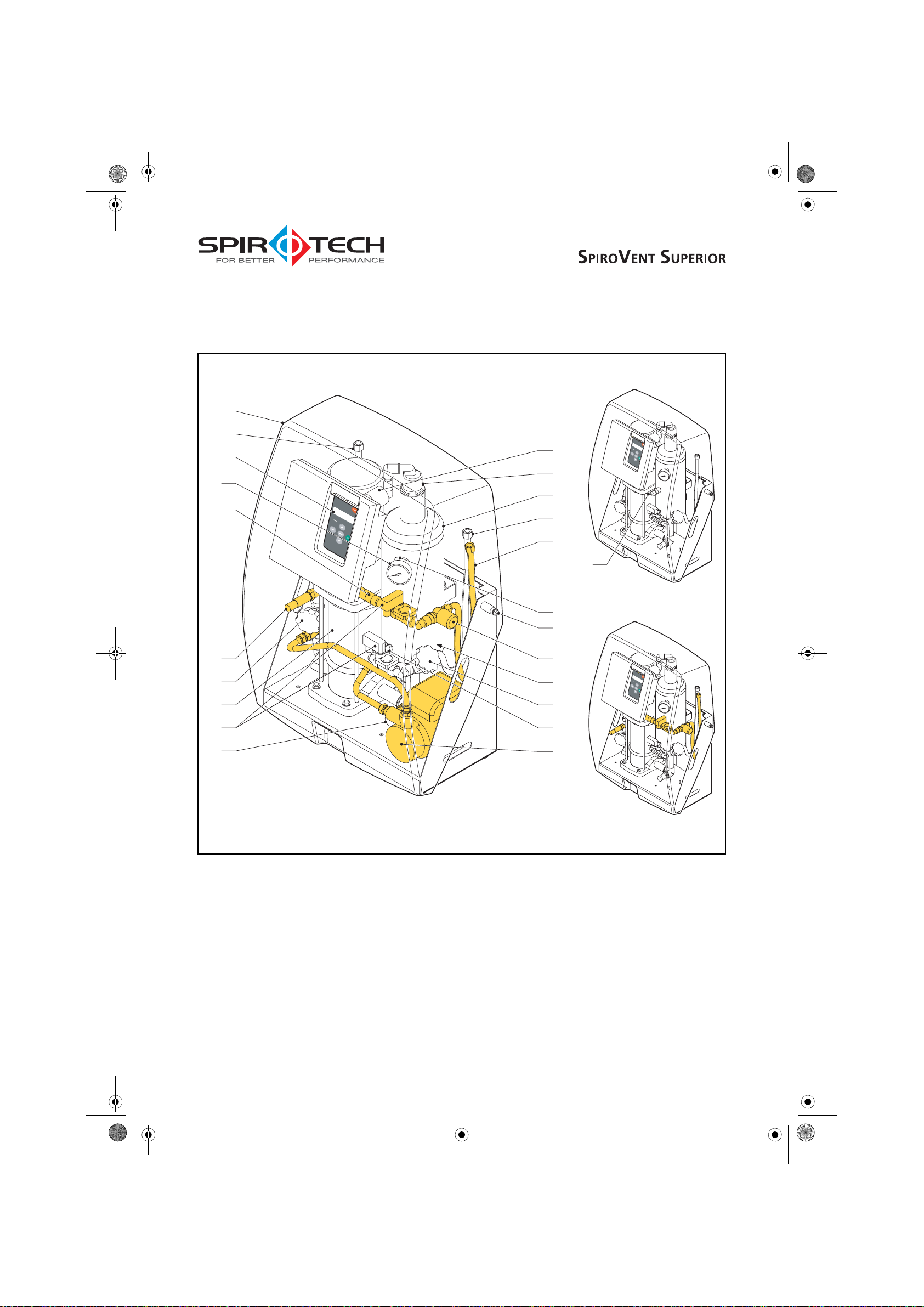

2.1 Översikt över enheten
ASmartSwitch
BAutomatisk avluftare
CAvgasningskärl
DIntagsslang
EPåfyllnadsanslutning (typ S6A-R och S6A-R 2P)
FAvstängning bakom manometer
GSkruv
HVattenflödesmätare
INivåomkopplare (i kärlets botten)
JStällbar intagsventil
KTemperaturkännare
LReservpump (för typS6A-R 2P)
MTömningsanslutning (under kärlet)
NMagnetventil
OHuvudpump
PStällbar returventil
QTryckkännare
RTryckomkopplare
STryckmätare
TStyrmodul
UReturslang
VHölje
V
B
U
T
S
R
Q
M
P
O
N
H
J
K
C
D
E
R
Superior S6A-R 2P Superior S6A-R
Superior S6A
G
F
I
A
L
OBJ_BUCH-45-001.book Page 4 Tuesday, June 14, 2011 10:56 AM

Användarmanual - 1.2 Svenska 5
2.2 Funktion
Nedanstående figur ger en schematisk återgivning av
enhetens funktion. Bokstäverna korresponderar med
huvudfiguren på föregående sida.
/i
S6A
DK J
N
A
S
F
R
B
C
I
MO
P
U
M
TT
PS
PS
LS
PI
S6A-R
M
TT
PS
PS
LS
PT
PI
FT
DK J
N
N
H
A
S
F
R
B
C
I
M
E
O
P
Q
U
S6A-R 2P
N
N
M
O
P
Q
M
M
TT
PS
PS
LS
PI
FT
PT L
DKJ
H
A
S
B
C
F
R
I
U
OBJ_BUCH-45-001.book Page 5 Tuesday, June 14, 2011 10:56 AM

6 Svenska Användarmanual - 1.2
2.2.1 Allmänt
Superior är en helautomatisk vakuumavgasare för
vätskefyllda anläggningar. Vätskan innehåller lösta och
olösta gaser. Enhetens funktion att avlägsna dessa gaser
från anläggningen tills koncentrationen av olösta gaser
når ett absolut minimum. På så sätt elimineras problem
som kan uppstå till följd av gaser i systemet.
Typerna S6A-R och S6A-R 2P har en integrerad
påfyllnadsautomat. Påfyllnadsautomaten bibehåller ett
konstant tryck i anläggningen Härvid avgasar enheten
vätskan om det behövs. Enheten kan även fylla hela
anläggningen med avgasad vätska.
Typen S6A-R 2P har även en reservpump. Vid störning i
huvudpumpen, övertar reservpumpen huvudpumpens
påfyllnadsfunktion så att systemtrycket garanterat
bibehålls.
2.2.2 Avgasning
Enheten startar dagligen med avgasningsprocessen vid
en tidpunkt som användaren ställer in. Processen har två
faser:
1 Spolfasen: Vätskan strömmar från anläggningen
genom magnetventilen (N) till kärlet (C). Pumpen
(O) pumpar kontinuerligt (den avgasade) vätskan
från kärlet till anläggningen. Här kommer den
avgasade vätskan åter att absorbera gaser.
2 Vakuumfasen: Magnetventilen (N) stängs
regelbundet, vilket startar vakuumfasen. Den
kontinuerligt löpande pumpen (O) skapar ett
undertryck i kärlet (C). Genom undertrycket slipper
de lösta gaserna ut ur vätskan och samlas Skall tas
bort upptill i kärlet. Magnetventilen öppnas igen,
vilket startar nästa spolfas. Gaserna som samlas i
kärlet släpps ut ur systemet via den automatiska
avluftaren (B). SmartSwitch-omkopplaren (A) i
styrmodulen sörjer för att avgasningen avbryts så
snart halten av lösta gaser har nått miniminivån.
2.2.3 (På)fyllning
Enheter av typ S6A-R och S6A-R 2P kontrollerar ständigt
systemtrycket. Påfyllnadsprocessen startar och stannar
automatiskt vid inställda värden. Enheten kan även
användas för automatisk fyllning av systemet med
avgasad vätska.
2.3 Driftsförhållanden
Enheten är lämpad för bruk i system fyllda med rent
vatten eller en blandning av vatten med maximalt 40%
glykol. Bruk tillsammans med andra vätskor kan leda till
ohjälplig skada.
Enheten ska användas inom gränserna som anges i de
tekniska specifikationerna, avsnitt 3.
2.4 Leveransens omfång
•1x SpiroVent Superior
•1x Användarhandbok
•1x Backventil (tillval)
3 TEKNISKA SPECIFIKATIONER

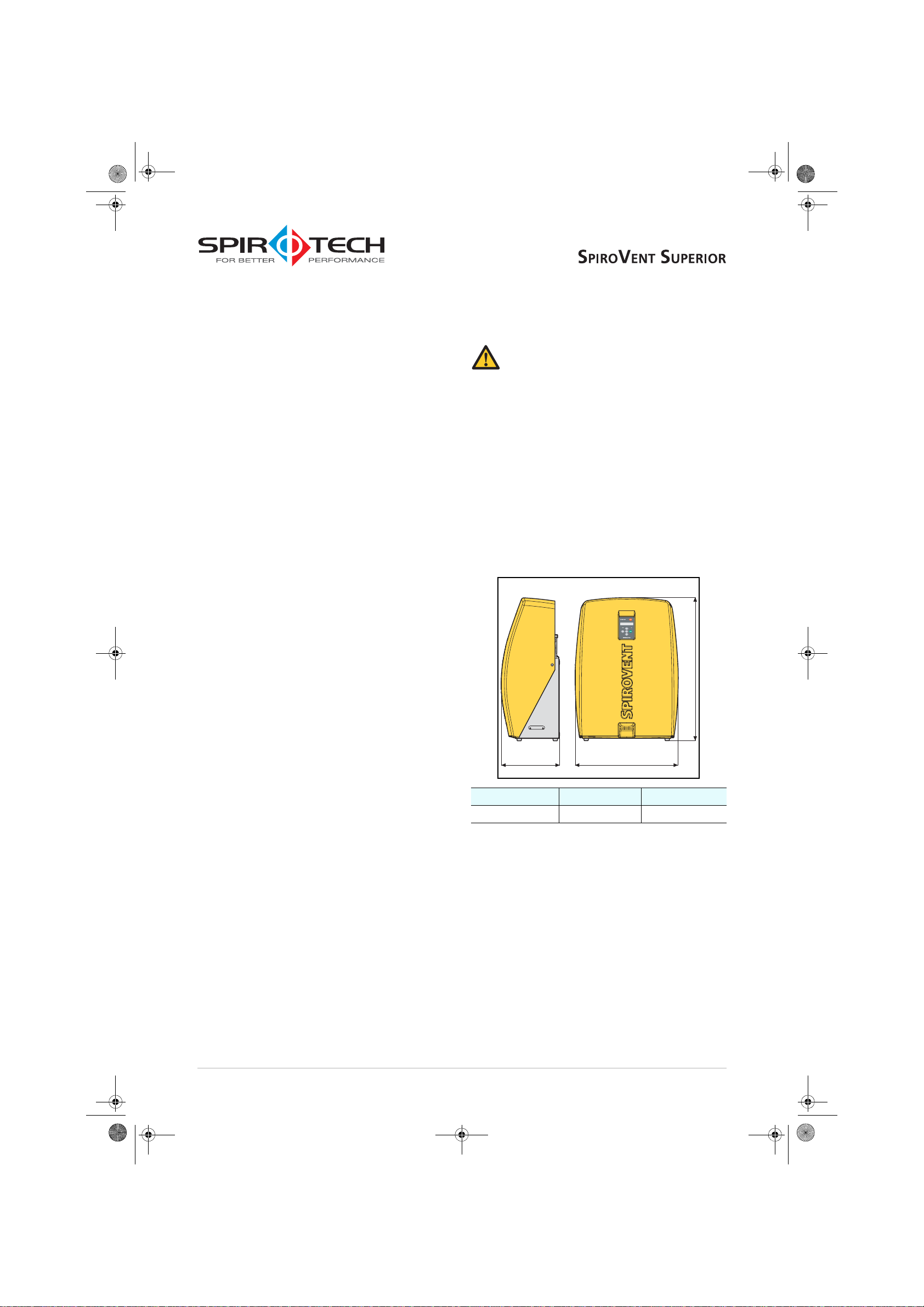

3.1 Dimensioner
/i
VARNING
•Kontakta alltid din leverantör om du
tvivlar.
•Om systemvätskan är svårt förorenad
måste en smutsseparator monteras i
anläggningens huvudreturlinje.
Höjd [mm] Bredd [mm] Djup [mm]
880 590 350
590350
880
OBJ_BUCH-45-001.book Page 6 Tuesday, June 14, 2011 10:56 AM

Användarmanual - 1.2 Svenska 7
3.2 Allmänna specifikationer
/i
3.3 Elektriska specifikationer
/i
3.4 Övriga specifikationer
/i
S6A S6A-R S6A-R 2P
Max. systemvolym 150 - 300 m3150 - 300 m3150 - 300 m3
Tomvikt 57 kg 59 kg 67 kg
Volym avgasningskärl 8 l 8 l 8 l
Intagsanslutning Lekare G¾" hona Lekare G¾" hona Lekare G¾" hona
Utloppsanslutning Lekare G¾" hona Lekare G¾" hona Lekare G¾" hona
Tömningsanslutning Lekare G¾" hane Lekare G¾" hane Lekare G¾" hane
Bullernivå Ca. 57 dB(a) Ca. 57 dB(a) Ca. 57 dB(a)
Påfyllnadsanslutning gäller ej Lekare G¾" hona Lekare G¾" hona
S6A S6A-R S6A-R 2P
Matningsspänning 230 V ± 10% / 50 eller 60
Hz
230 V ± 10% / 50 eller 60
Hz
230 V ± 10% / 50 eller 60
Hz
Upptagen effekt 800 W 800 W 1300 W
Nominell strömstyrka 3,5 A 3,5 A 5,5 A
Startström 2,6*nominell strömstyrka 2,6*nominell strömstyrka 2,6*nominell strömstyrka
Säkring 10 A / 3.15 A(T) 10 A / 3.15 A(T) 10 A / 3.15 A(T)
Skyddsklass IP X4D IP X4D IP X4D
Max. belastning
potentialfria kontakter
24 V / 1 A 24 V / 1 A 24 V / 1 A
Matningsspänningen till
BMS-kontroll
(spänning i BMS)
24 VAC 24 VAC 24 VAC
Matningsspänning extern
påfyllnadssignal
(tillhandahållen spänning)
gäller ej 5 Vdc 5 Vdc
S6A S6A-R S6A-R 2P
Systemtryck 1 - 6 bar 1 - 6 bar 1 - 6 bar
Omgivningstemperatur 0 - 40 °C 0 - 40 °C 0 - 40 °C
Maximalt
komprimeringstryck
(med kranen bakom
tryckmätaren stängd)
10 bar 10 bar 10 bar
Fyllnadsflöde gäller ej Se diagram i § 6.1 Se diagram i § 6.1
Temperatur systemvätska 0 - 90 °C. 0 - 90 °C 0 - 90 °C
Påfyllnadstryck 0 - 6 bar 0 - 6 bar 0 - 6 bar
Temperatur
påfyllnadsvätska
gäller ej 0 - 70 °C 0 - 70 °C
OBJ_BUCH-45-001.book Page 7 Tuesday, June 14, 2011 10:56 AM

8 Svenska Användarmanual - 1.2
3.5 Building Management System
(BMS)
Enheten är försedd med externa kontakter för
kommunikation med ett BMS. Detta BMS måste ha
spänningen 24 VAC.
/i
4 SÄKERHET
4.1 CE-markering
Enheten är CE-märkt Detta innebär att den har
konstruerats, tillverkats och testats enligt gällande
säkerhets- och hälsobestämmelser.
Så länge anvisningarna i handboken iakttas kan enheten
användas och skötas utan risk.
4.2 Typskylt
AEnhetens typ
BUpptagen effekt
CMatningsspänning
DSkyddsklass
ESystemtryck
FSystemtemperatur
GSerienummer
HByggnadsår
IVikt
Signal S6A S6A-R S6A-R 2P
Enheten i drift Potentialfri Potentialfri Potentialfri
Störning i enheten Potentialfri Potentialfri Potentialfri
Frigivning/stopp av enheten 24 VAC 24 VAC 24 VAC
Påfyllning av BMS gäller ej 24 VAC 24 VAC
VARNING
•Installation och underhåll av enheten får
endast utföras av befogad personal.
•Stäng av spänningen och gör enheten
tryckfri innan arbetet påbörjas.
VARNING
Det befinner sig heta delar under höljet. Låt
enheten svalna innan ingreppet påbörjas.
SPIROVENT SUPERIOR
Article-No.:
Type:
Power input:
Voltage / Frequency:
IP class:
Pressure PS:
Temperature TS:
Serial no.:
Year of manufacture:
Weight:
Spirotech bv - The Netherlands
A
B
C
D
E
F
G
H
I
OBJ_BUCH-45-001.book Page 8 Tuesday, June 14, 2011 10:56 AM

Användarmanual - 1.2 Svenska 9
5 INSTALLATION OCH
DRIFTSÄTTNING
5.1 Installationskrav
•Enheten skall installeras på en frostfri, väl ventilerad
plats
•Anslut enheten elektriskt till ett 230 V / 50 -60 Hz-
uttag.
•Kontrollera att expansionssystemet har rätt
dimensioner. Vattenförflyttningen i enheten kan
orsaka tryckändringar i anläggningen.
•Det måste finnas ett övertryck i anläggningen.
Detta förhindrar att luft tränger in spontant.

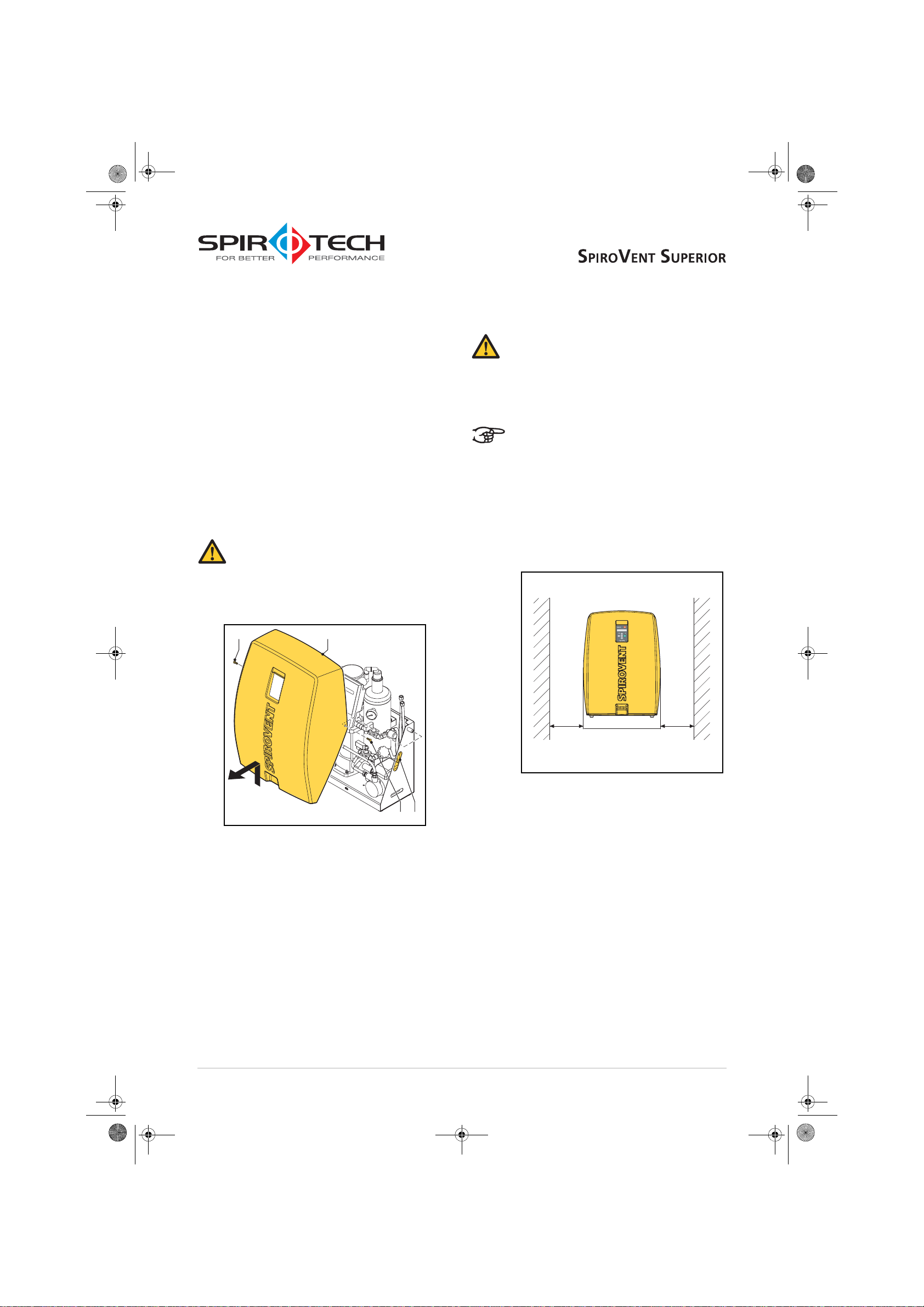

5.2 Uppackning
Enheten levereras på en pall.
1. Avlägsna förpackningen.
2. Lossa de två skruvarna (A).
3. Avlägsna höljet (B) från enheten.
4. Flytta enheten med två personer till
installationsplatsen. Lyft enheten i handtagen (C).
5.3 Installation och montering.
VARNING
Vinscha inte enheten när den inte är
förpackad. Användning av lyftband, kedjor
och krokar kan orsaka ohjälpliga skador.
CA
BA
OBS!
•Installera enheten enligt lokalt gällande
föreskrifter och bestämmelser.
•Installera enheten som en ett delflöde
parallellt med huvudledningen.
ANMÄRKNING
•Enheten bör helst installeras på den
punkt i anläggningen som har den
lägsta temperaturen. Här har vätskan
den högsta halten av lösta gaser.
•Se vid installationen till att
manöverpanelen alltid är lätt tillgänglig.
•Se till att du upprätthåller ett minimalt
avstånd för service och reparation som
indikeras i ritningen nedan.
•
60cm 60cm
OBJ_BUCH-45-001.book Page 9 Tuesday, June 14, 2011 10:56 AM

10 Svenska Användarmanual - 1.2
5.3.1 Montering
1. Väggmontering: Montera enheten på väggen med
hålen (A). Se till att fästet kan bära den fyllda
enheten (tomvikt + 10 kg).
2. Golvmontering: Ställ enheten på ett plant
underlag. Fäst enheten vid golvet med hålen (B).
5.3.2 Installation
Mekaniskt
1. Anlägg två ¾" grenledningar (A) på sidan av
huvudtransportledningen. Deras inbördes avstånd
ska vara minst 500 mm.
2. Montera en ventil (B) i varje gren. Skall tas bort.
3. Koppla ledningen (A) till den flexibla returslangen
(D).
4. Koppla ledningen (B) till den flexibla tilloppsslangen
(C).
Hos typerna S6A-R och S6A-R 2P:
1. Montera en kran (F) och en backventil (E) i
påfyllnadsvätskans matningsledning.
2. Koppla matningsledningen till enhetens
påfyllnadsanslutning (G).
OBS!
Kontrollera att kranarna är öppna innan
enheten sätts i drift.
B
A Ø10
Ø10
A
500mm
A
B
B
>
ANMÄRKNING
Sett från volymflödets riktning är den första
grenledningen intaget till enheten.
OBS!
•Använd en lokalt godkänd backventil. En
backventil kan medfölja leveransen som
tillval.
•Se till att trycket i påfyllnadsledningen är
lägre än systemtrycket. Detta förebygger
oönskad påfyllning vid störning i
påfyllnadsledningen.
•Se till att ledningarna lämnar enheten på
baksidan.
A
D
B
C
F
E
G
OBJ_BUCH-45-001.book Page 10 Tuesday, June 14, 2011 10:56 AM

Användarmanual - 1.2 Svenska 11

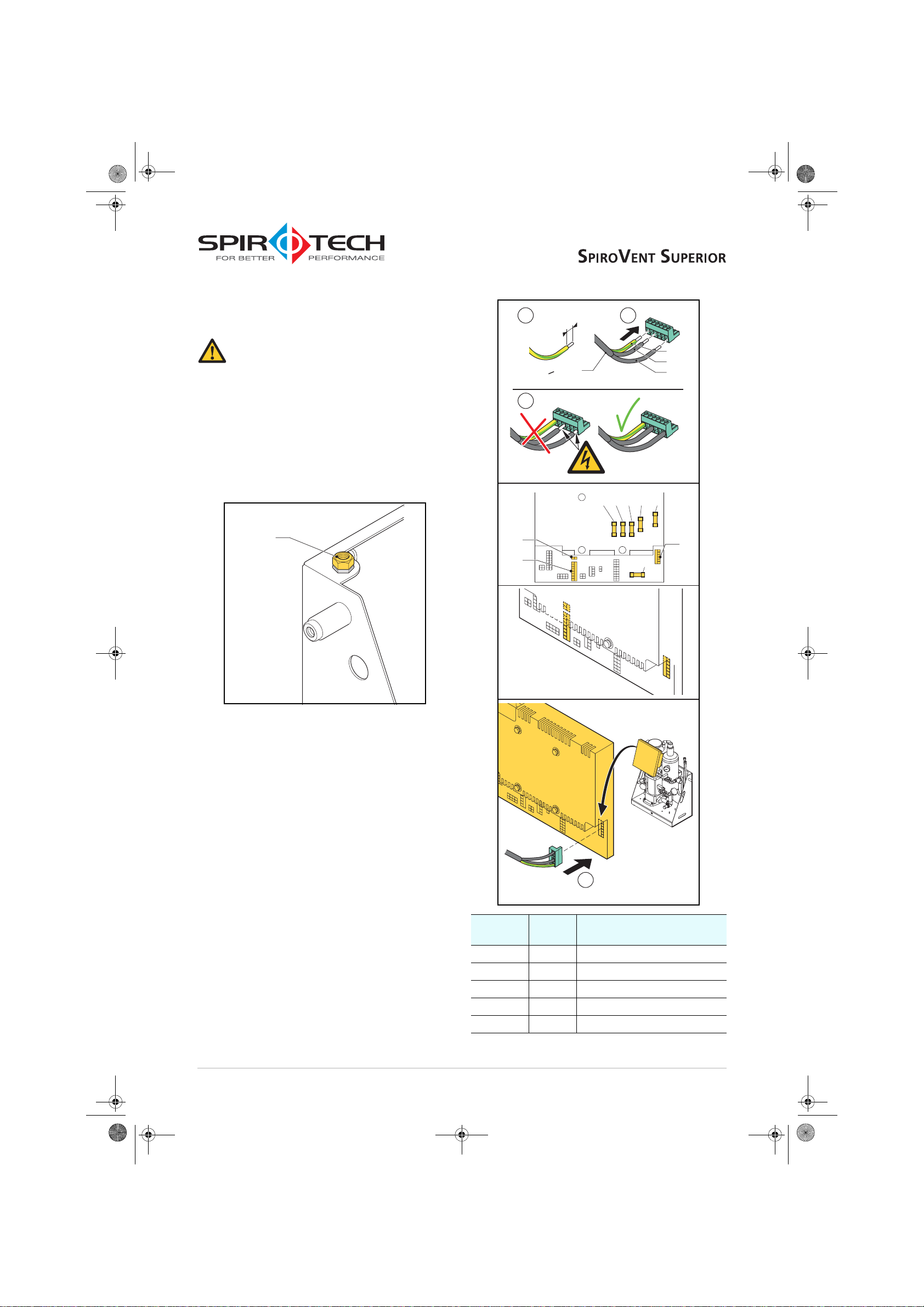

Elektriskt
1. Drag en 3-polig matningskabel genom lekaren (A).
2. Drag en 3-polig matningskabel till kontakt J16.
/i
OBS!
•Använd helst ett vägguttag för enhetens
strömförsörjning. Detta måste alltid vara
åtkomligt.
•Montera en flerpols huvudströmbrytare
(kontaktöppning >= 3mm) om enheten
kopplas direkt till strömförsörjningen.
•Använd matningskablar med rätt
dimensioner.
•Byt alltid ut en trasig säkring mot en
säkring med samma värde. Se §3.3.
A
kontakt kontakt
stift
anslutning
J20 1 och 2 Enhet klar för bruk
3 och 4 Fel
5 och 6 Till/från
7 och 8 Påfyllning1)
1) gäller för typerna S6A-R och S6A-R 2P.
J21 1 och 2 Påfyllning1)
4
1 2
3
L1
70°C
>
TN
PE
L
F7 F6 F5 F8 F1
F2
J21 J16
J20
J16
1
6
J21
J20
1
1
2
8
OBJ_BUCH-45-001.book Page 11 Tuesday, June 14, 2011 10:56 AM

12 Svenska Användarmanual - 1.2
3. Om en BMS används, anslut då en BMS-kabel till
kontakt J20.
Hos typerna S6A-R och S6A-R 2P:
1. Om en extern anordning styr påfyllningen, anslut
då en kabel till kontakt J21.
5.4 Driftsättning
5.4.1 Förberedelser
1. Ställ in ventilerna (A och B) från läget "helt öppen"
enligt följande tabell.
2. Öppna kranen (C) bakom manometer (D).
3. Öppna kranarna (E och F) i in- och
utmatningsledningarna.
4. Öppna kranen (G) i påfyllnadsledningen.
/i
5.4.2 Start
ATill/från
BDisplay
CStatusrapport under drift / OK
DUpp
EBekräfta / Enter
FMeny
GNed
HUpphäv / Exit
IStatusrapport fel
Följ nedanstående procedurer för att föra in erfordrade
parametrar.
Ställ in datum och tid
1. Tryck på ON/OFF.
2. Välj ett språk med Soch T. Tryck på ENTER.
3. Ställ in datum med Soch T. Tryck på ENTER.
4. Ställ in datum med Soch T. Tryck på ENTER.
5. Ställ in tiden med Soch T. Tryck på ENTER.
Systemtry
ck [bar]
Medium:
vatten
Systemtryck
[bar]
Medium:
vatten/
glykol
Position
ställkran
tillopp (B)
Position
ställkran
retur (A)
1 - 2 3 2
2 - 3 2.5 2.5
3 - 4 2.25 6
4 - 5 2 6
5 - 6 1.75 6
1 - 2 6 2
2 - 3 6 2.5
3 - 6 6 6
ANMÄRKNING
Trycket i kärlet under spolningsfasen ska öka
från vakuum upp till övertryck på 10 sekunder.
Om det tar längre tid, vrid då
justeringsventilen (B) till helt öppen och sedan
tillbaka till läge ¼ högre än det aktuella läget.
FE
C
D
B
G
A
OBS!
•Startsekvensen startar automatiskt
första gången enheten kopplas in.
•Tryck på EXIT för att gå tillbaka ett steg i
menyn under programmering.
H
I
G
B
C
D
E
F
A
OBJ_BUCH-45-001.book Page 12 Tuesday, June 14, 2011 10:56 AM

Användarmanual - 1.2 Svenska 13

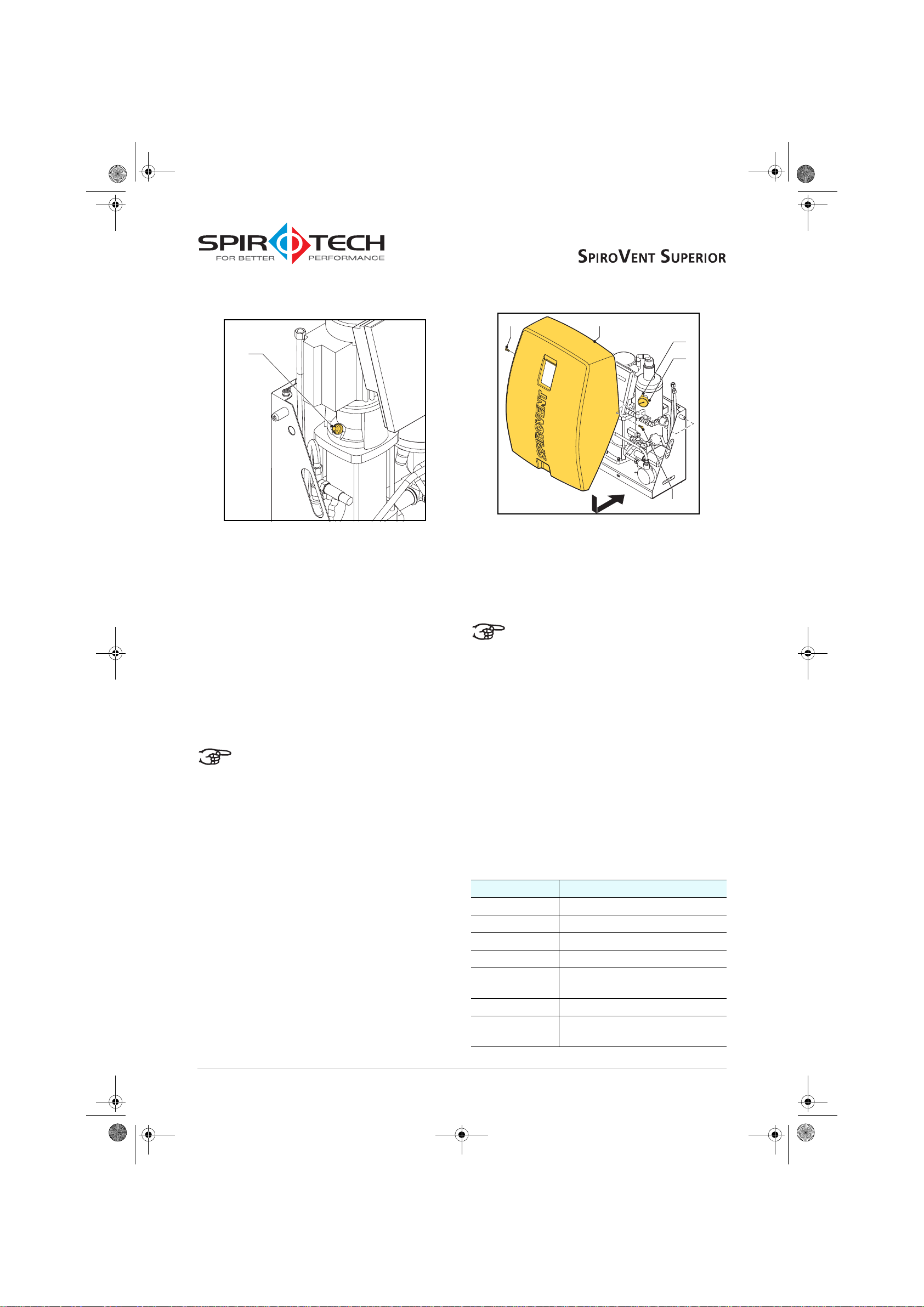

Fyllning av enheten
1. Tryck två gånger på ENTER. Enheten börjar fyllas.
2. Vänta i 20 sekunder tills Initial fill busy
raderas.
3. Lossa avluftningsskruven (A) ett par varv och dra åt
den igen när det inte längre kommer ut luft.
4. Upprepa stegen 1 - 3 tills vatten börjar komma ut
genom avluftningsskruven vid steg 3.
5. Hos typen S6A-R 2P måste även reservpumpen
avluftas.
6. Tryck två gånger på EXIT. Statusmenyn visar
meddelandet Err 7 när testning av
torrlöpningsskyddet har utförts med framgång.
7. Tryck på MENU. Välj Manual operation med T
och T. Tryck på ENTER.
8. Välj Reset med Soch S. Tryck på ENTER.
Kontrollera funktionen
1. Starta enheten manuellt, se § 5.5.2.
2. Kontrollera värdet på tryckmätaren (B). Detta ska
visa över- och undertryck växelvis.
3. Stäng kranen (A) bakom tryckmätaren (B).
4. Sätt tillbaka höljet (C) på enheten och sätt fast det
med de 2 skruvarna (D).
5.5 Installation och drift
5.5.1 Installation
Ställ in användarparametrarna
1. Tryck på MENU. Välj Settings med Soch S. Tryck
på ENTER.
2. Välj parametern som ska ändras med Soch T.
Tryck på ENTER.
3. Ändra inställningen med Soch T. Tryck på ENTER.
4. Upprepa vid behov steg 2 och 3.
5. Tryck upprepat på EXIT för att återvända till
statusrapporten.
/i
ANMÄRKNING
Den gröna lysdioden "OK" anger att enheten
är klar för bruk. Som standard startar
avgasningen dagligen kl. 08:00.
A
ANMÄRKNING
SmartSwitch-omkopplaren stänger
automatiskt av enheten när
koncentrationen av lösta gaser har nått
miniminivån.
Parameter Beskrivning
Språk Språk för skärmtexterna.
Date Aktuellt datum.
Veckodag Aktuell veckodag.
Time Aktuell tidpunkt.
Auto start 1 Tid 1 för start av
avgasningsprocessen.
Auto start 2 Se Auto start 1.
Block. Tid dag 1 Tid när avgasningsprocessen ska
stoppas.
B
A
D
CD
OBJ_BUCH-45-001.book Page 13 Tuesday, June 14, 2011 10:56 AM

14 Svenska Användarmanual - 1.2
5.5.2 Manuell drift
1. Tryck på MENU. Välj User menu > Manual
operation med Soch T. Tryck på ENTER.
2. Välj Manual operation start eller Manual
operation stop med Soch TT. Tryck på ENTER.
5.5.3 Fyllning av anläggningen
Gäller för typerna S6A-R och S6A-R 2P.
1. Tryck på MENU. Välj User menu > Manual
operation med Soch T. Tryck på ENTER.
2. Välj Manual operation > system fill med S
och T. Tryck på ENTER.
3. Välj Degassed eller Non degassed. Tryck på
ENTER.
5.5.4 Inkoppling på nytt
Följ nedanstående procedur när enheten har varit
avstängd.
1. Ställ in ställkranarna från positionen "helt öppen"
enligt tabellen i § 5.4.1.
2. Tryck på ON/OFF.
3. Tryck två gånger på ENTER. Enheten börjar fyllas.
4. Vänta i 20 sekunder tills Initial fill busy
raderas.
5. Lossa avluftningsskruven (A, se figur på föregående
sida) ett par varv och dra åt den igen när det inte
längre kommer ut luft.
6. Upprepa stegen 3 - 5 tills vatten börjar komma ut
genom avluftningsskruven vid steg 5.
7. Hos typen S6A-R 2P måste även reservpumpen
avluftas.
8. Tryck två gånger på EXIT. Statusmenyn visar
meddelandet Err 7 när testning av
torrlöpningsskyddet har utförts med framgång.
9. Tryck på MENU. Välj Manual operation med T
och T. Tryck på ENTER.
10. Välj Reset med Soch S. Tryck på ENTER.
5.5.5 Avläsning av minnet
Under drift lagras följande data i minnet:
•Sammanräknade driftstimmar
•Avgasningshistoria
•Felhistorik
•Påfyllnadshistorik (endast hos typerna S6A-R och
S6A-R 2P).
Minnet kan avläsas så här:
1. Tryck på MENU. Välj User menu > History med
SS och S. Tryck på ENTER.
2. Välj Fault history eller Operation history
med Soch T. Tryck på ENTER.
3. Välj en punkt med Soch T. Tryck på ENTER.
4. Tryck upprepat på EXIT för att återvända till
statusrapporten.
Block. Tid dag 2 Se Block.time day 1.
Block. tid vecka 3 Veckodagar då enheten inte skall
köras.
Valda dagar markeras med en *.
När du har ändrat denna parameter
väljer du Save med Seller T.
Tryck på ENTER.
Block. Tid år 1 Period under året då enheten inte
skall köras.
Block.time year 2
- 5
Se Block.time year 1.
Max. syst.
pressure 1) Tryck varvid enheten stannar.
Nödv. Syst. tryck1) Tryck varvid påfyllnaden upphör.
Ställ in detta så lågt som möjligt
om påfyllnaden styrs av ett BMS
eller externa anordningar.
Påfyllnadstryck1) Tryck varvid påfyllnaden startar.
Ställ in detta så lågt som möjligt
om påfyllnaden styrs av ett BMS
eller externa anordningar.
Påfyllnadslarm1) Maximal vätskemängd som får
fyllas på per gång (0 - 2500 l; 0 =
avstängd).
Påfyll. Larm
efter1)
Kontinuerlig påfyllnadstid (0 - 255
min.; 0 = avstängd).
Max. refill freq.1) Maximalt antal gånger per dag som
återfyllnad är tillåtet
(0 - 10 gånger; 0 = avstängd).
1) gäller för typerna S6A-R och S6A-R 2P.
ANMÄRKNING
Om processen har stängts av manuellt, måste
den kopplas in igen manuellt.
ANMÄRKNING
Enheten fyller även anläggningen med vätska
(avgasad eller ej). När det önskade
systemtrycket har uppnåtts, går enheten
automatiskt till tillståndet standby.
Parameter Beskrivning
ANMÄRKNING
Den gröna lysdioden "OK" anger att enheten
är klar för bruk.
OBJ_BUCH-45-001.book Page 14 Tuesday, June 14, 2011 10:56 AM

Användarmanual - 1.2 Svenska 15

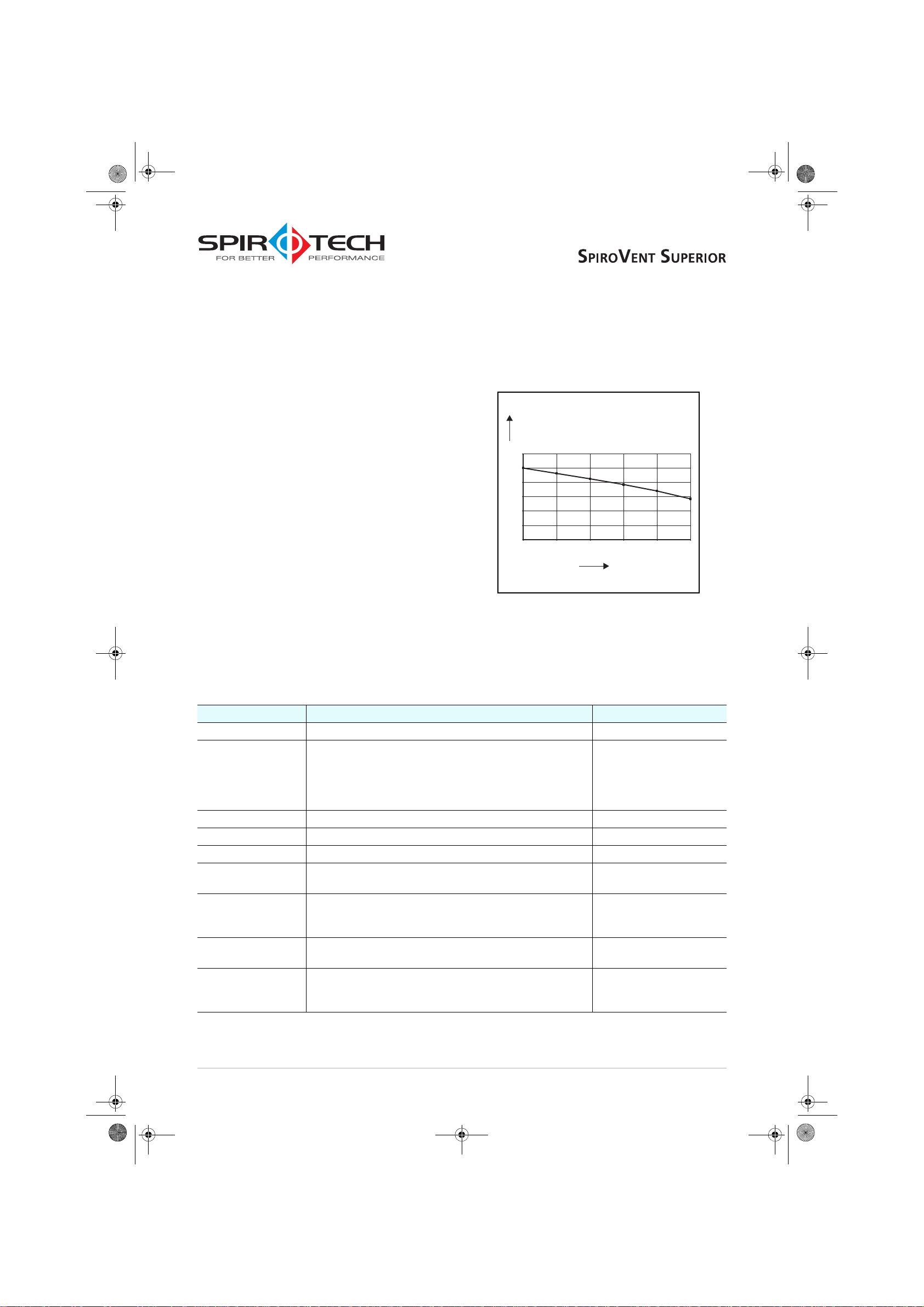

5.5.6 Avläsning av data
Följande allmänna uppgifter har lagrats i enhetens
minne:
•Apparattyp
•Mjukvaruversion
•Installationsdatum.
Dessa allmänna data kan avläsas så här:
1. Tryck på MENU. Välj User menu > General info
med Soch S. Tryck på ENTER.
2. Välj en punkt med Soch T. Tryck på ENTER.
3. Tryck upprepat på EXIT för att återvända till
statusrapporten.
6ANVÄNDNING
6.1 Allmänt
•Displayens belysning bländas automatiskt ned när
ingen tangent har tryckts in under 5 minuter. Tryck
på en tangent för att tända ljuset.
•När processen stoppas, startar en stopprocedur
som ser till att enheten stannar i en säker situation
(övertryck).
•När en pump inte har löpt under 96 timmar, körs ett
automatiskt pumptest vid nästa Auto start.
•Tryck på ON/OFF för att stänga av enheten. Tryck åter
på ON/OFF för att starta enheten igen.
•Vid låga vätsketemperaturer kan kondens uppstå på
vissa platser. Kondensvätskan töms ut genom
öppningarna i ramen.
•Hos typerna S6A-R och S6A-R 2P:
Den tillfogade vätskemängden (B) beror på
skillnaden (A) mellan systemtrycket och
påfyllnadsvattnets tryck.
ASystemtryck - tryckvattenledning (bar)
BFlöde (l/tim)
6.2 Statusrapporter
/i
0
100
200
300
400
500
600
B
01
A
2345
Rapport Beskrivning Lysdiod
Auto pump test Enheten kör ett pumptest. Grön
End degassing
Slut påfyllnad
End systemfill
Stopproceduren är igång. Grön
Avgasning Avgasningsproceduren är igång. Grön
Process stopp Enheten har stoppats manuellt. Ingen
Standby Enheten väntar på en startsignal. Grön
Stoppad av BMS BMS har stoppat enheten. Efter frigivning från BMS måste
enheten startas manuellt.
Ingen
Fel Enheten har stoppat p.g.a. ett fel. Åtgärda felet innan enheten
återställs, se § 7.4. Enheten kopplas till ett av ovanstående
tillstånd.
Röd
Refill (endast hos S6A-
R och S6A-R 2P)
Enheten fyller på vätska. Grön
Fyllnadssystem
(endast hos S6A-R och
S6A-R 2P)
Anläggningen fylls med vätska. Grön
OBJ_BUCH-45-001.book Page 15 Tuesday, June 14, 2011 10:56 AM

16 Svenska Användarmanual - 1.2

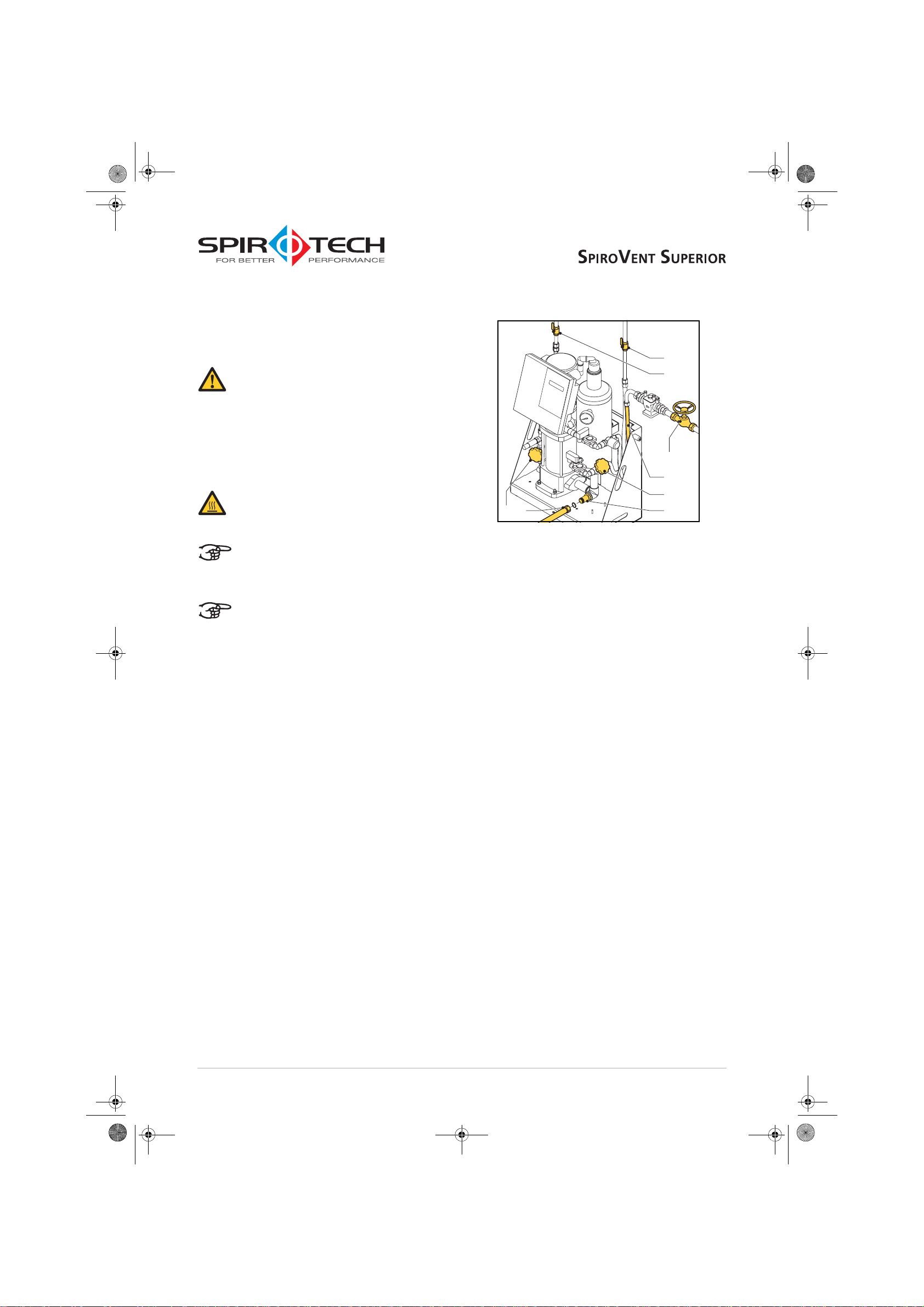

7DRIFTSFEL
7.1 Åtgärder vid driftsfel
1. Lokalisera felet med hjälp av felsökningstabellen,
se § 7.3.
2. Tag enheten ur drift om det behövs,
se § 7.2.
3. Åtgärda felet.
4. Återställ enheten, se §7.4 eller sätt den åter i drift,
se §5.5.4.
7.2 Tagning ur drift
1. Dra ut kontakten ur vägguttaget eller stäng av
huvudströmbrytaren. Se till att spänningen inte kan
kopplas in av misstag.
2. Stäng kranarna (A) och/eller (C) i tilloppsledningen
och (B) och/eller (D) i returledningen.
3. Stäng i tillämpliga fall även kranen (E) i
påfyllnadsledningen.
4. Koppla en tömningsledning (H) till
tömningsanslutningen (G).
5. Töm enheten genom tömningsanslutningen (G).
6. Öppna avluftningsskruven på huvudpumpen för att
tömma enheten fullständigt. Se figuren i § 5.4.2.
VARNING
•Varsko alltid installatören vid driftsfel.
•Stäng av spänningen och gör enheten
tryckfri innan ingreppet påbörjas, se
§7.2.
•Ett tryck på ON/OFF stänger inte av
enhetens spänning.
VARNING
Det befinner sig heta delar under höljet. Låt
enheten svalna innan ingreppet påbörjas.
ANMÄRKNING
Vid driftsfel lyser den röda lysdioden.
Felrapporten visas på displayen.
ANMÄRKNING
Hos typerna S6A-R och S6A-R 2P avgörs felets
allvar om hela enheten eller en del av enheten
stängs av. Vid delvis avstängning förblir
påfyllnadsprocessen aktiv. I detta fall lyser
både den röda och den gröna lysdioden.
G
C
E
B
A
F
DH
OBJ_BUCH-45-001.book Page 16 Tuesday, June 14, 2011 10:56 AM

Användarmanual - 1.2 Svenska 17
7.3 Felsökningstabell
Bokstäverna korresponderar med huvudfiguren i § 2.1. En
översikt över reservdelarna kan återfinnas i § 8.2.
Allmänt
Problem Möjlig orsak Årgärd
Err 3 Syst.temp. too low
Risk för frysning föreligger.
Systemvätskans temperatur är < 0 °C. Sörj för en temperatur på > 0 °C.
Err 4 Syst.temp. too high
Risk för kokning föreligger.
Systemvätskans temperatur är > 90
°C.
Sörj för en temperatur på < 90 °C.
Err 5 Entrance flow
Flödet i tilloppsledningen är blockerat
1).
Magnetventilen (N) i
tilloppsledningen öppnas ej.
Byt ut (en del av) magnetventilen.
En kran i tilloppsledningen är stängd. Öppna kranen.
Tilloppsledningen är täppt. Avlägsna blockeringen.
Tryckomkopplaren (R) är defekt. Byt ut tryckomkopplaren.
Kritisk inställning för justering av
ventilinloppet (J).
Vrid justeringsventil ¼ position uppåt
(från helt öppen).
Kabel till tryckbrytare (R) bortkopplad
eller avbruten.
Byt ut kabeln. Byt ut kabelflänsarna.
Justeringsventilens (P) inlopp har inte
ställts in korrekt.
Vrid justeringsventilen för utloppet
till den korrekta positionen (se § 5.4.1
).
Err 6 Flow
Flödet i returledningen blockerat 1).
En av magnetventilerna (N) stängs ej. Rengör ventilens insida. Om så
erfordras, byt ut (en del av)
magnetventilen.
Kranen i returledningen är stängd. Öppna kranen.
Returledningen är täppt. Avlägsna blockeringen.
Pumpen (O) löper ej. Kontrollera pumpen. Syna och byt ut
pumpsäkringen i styrmodulen.
Tryckomkopplaren (R) är defekt. Byt ut tryckomkopplaren.
Den automatiska avluftaren (B) är
tilltäppt.
Byt ut den automatiska avluftaren.
Err 7 Fluid lack vessel
Risk för torrlöpning föreligger,
vätskan i kärlet står på miniminivån.
Den automatiska avluftaren (B) är
defekt eller blockerad.
Byt ut den automatiska avluftaren.
Kärlet är inte fyllt. Fyll kärlet (se § 5.5.4).
Nivåomkopplaren (I) är defekt. Byt ut nivåomkopplaren.
Kabel till nivåstift frånkopplad eller
avbruten.
Kontrollera kabelanslutning. Byt ut kabeln.
OBJ_BUCH-45-001.book Page 17 Tuesday, June 14, 2011 10:56 AM

18 Svenska Användarmanual - 1.2
Enheten löper kontinuerligt och
stängs inte av automatiskt.
SmartSwitch-omkopplaren verkar inte
fungera1).
Halten av lösta gaser har ännu inte
nått minimum.
Kontrollera om gaser möjligen kan
tränga in.
SmartSwitch-omkopplaren (A) är
defekt.
Koppla lös slangen på den
automatiska avluftaren. Byt ut
SmartSwitch-omkopplaren om
enheten inte stängs av efter 10
minuter.
Den automatiska avluftaren (B) är
defekt.
Kontrollera om det slipper ut gas
genom ventilen. Byt ut den
automatiska avluftaren om ingen gas
slipper ut.
Enheten löper maximalt 10 min. per
avgasningsperiod. Gaser blir kvar i
anläggningen.
SmartSwitch-omkopplaren verkar inte
fungera.1)
SmartSwitch-omkopplaren (A) är
defekt.
Kontrollera om det slipper ut gas
genom ventilen. Byt ut SmartSwitch-
omkopplaren om gas slipper ut.
Den automatiska avluftaren (B) är
defekt.
Byt ut den automatiska avluftaren.
Err 99 Fel i styrmodulen. Kontrollhårdvara eller programvara är
defekt.
Byt ut styrmodulen.
1) Påfyllnadsfunktionen förblir aktiv, detta gäller för typ S6A-R och S6A-R 2P.
Särskilt för typerna S6A-R och S6A-R 2P
Problem Möjlig orsak Årgärd
Err 1 Psystem too low
Systemtrycket är lägre än 1 bar.
Ett fel i anläggningen. Sörj för ett systemtryck på > 1 bar.
Läckage föreligger i anläggningen. Reparera läckan.
Tryckkännaren (Q) är defekt. Byt ut tryckkännaren.
Err 2 Psystem too high
Systemtrycket överskrider inställt
maximum.
Ett fel i anläggningen. Sörj för ett systemtryck som är lägre
än ställvärdet.
Ställvärdet är för lågt. Höj ställvärdet.
Tryckkännaren (Q) är defekt. Byt ut tryckkännaren.
En kran i utloppsledningen är stängd. Öppna kranen.
Utloppsledningen (S) är tilltäppt. Avlägsna igentäppningen.
Err 10 Refill flow too low
Ingen eller bristfällig tillförsel av
påfyllnadsvätska1).
En kran i påfyllnadsledningen är
(delvis) stängd.
Öppna kranen.
Magnetventilen (N) i
påfyllnadsledningen öppnas ej.
Byt ut (en del av) magnetventilen.
Påfyllnadsledningen är täppt. Avlägsna blockeringen.
Vattenflödesmätaren (H) är defekt. Byt ut vattenflödesmätaren.
Err 11 Refill valve
Oönskad tillförsel av
påfyllnadsvätska. Påfyllnaden upphör
ej.
Magnetventilen (N) i
påfyllnadsledningen stängs ej.
Byt ut (en del av) magnetventilen.
Allmänt
Problem Möjlig orsak Årgärd
OBJ_BUCH-45-001.book Page 18 Tuesday, June 14, 2011 10:56 AM

Användarmanual - 1.2 Svenska 19
7.4 Återställning av enheten
1. Tryck på MENU. Välj User menu > Manual
operation med Soch T. Tryck på ENTER.
2. Välj Manual operation reset med Toch T.
Tryck på ENTER.
Err 13 Refill freq. too high
Påfyllnad sker för ofta.
Läckage föreligger i anläggningen. Reparera läckan.
Kontrollera inställningen Max.
refill freq.
Err 14 Refill time too high
Påfyllnaden tar för lång tid.
Läckage föreligger i anläggningen. Reparera läckan.
Kontrollera inställningen Alarm
refill after:
Err 15 Refill quantity
För mycket vätska fylls på.
Läckage föreligger i anläggningen. Reparera läckan.
Kontrollera inställningen Alarm
refill
1) Påfyllnadsfunktionen förblir aktiv, detta gäller för typ S6A-R och S6A-R 2P.
Särskilt för typerna S6A-R och S6A-R 2P
Problem Möjlig orsak Årgärd
OBJ_BUCH-45-001.book Page 19 Tuesday, June 14, 2011 10:56 AM

20 Svenska Användarmanual - 1.2
8 UNDERHÅLL
8.1 Periodiskt underhåll
1. Byt ut insatsen i magnetventilerna (N) årligen.
2. Byt ut den automatiska avluftaren vartannat år.
8.2 Reservdelar
Bokstäverna korresponderar med huvudfiguren i § 2.1. /i
Artikelnummer Bokstav Beskrivning
15.552 O Axelpackning för pump typ CR1-13/1-9 AAA HQQE
15.553 O Packningssats för pump typ CR1-9 och CR1-13
15.554 O Kondensator för pump typ CR1-13
15.790 O Kondensator för pump typ CR1-9
15.510 O Pump typ CR1-13 AAA HQQE (50 Hz)
15.511 O Pump typ CR1-9 AAA HQQE (60 Hz)
R70.675 V Hölje
12.023 N Magnetventil (exklusive spole)
12.022 N Spole för magnetventil
15.765 N Insats för magnetventil
12.021 S Tryckmätare
R17.889 - Återfyllning av backventil
R17.886 B Automatisk avluftare
13.468 T Tryckomkopplare
R18.091A05 T Styrmodul (S6A)
R18.091A06 T Styrmodul (S6A-R)
R18.091A07 T Styrmodul (S6A-R 2P)
15.516 K Temperaturkännare
R17.888 A SmartSwitch
15.518 J, P Ställkran
13.466 I Nivåomkopplare
15.519 H Vattenflödesmätare (S6A-R och S6A-R 2P)
15.520 Q Tryckkännare (S6A-R och S6A-R 2P)
15.521 L Pump typ PSAM70/A (S6A-R 2P) (50 Hz)
15.522 L Pump typ PSAM706/A (S6A-R 2P) (60 Hz)
OBJ_BUCH-45-001.book Page 20 Tuesday, June 14, 2011 10:56 AM

Användarmanual - 1.2 Svenska 21
8.3 Underhållslista /i
Typ:
Serienummer:
Installationsdatum.:
Installerad av firma:
Installerad av tekniker:
Inspektionsdatum: Tekniker: Initialer:
Typ av underhåll:
Inspektionsdatum: Tekniker: Initialer:
Typ av underhåll:
Inspektionsdatum: Tekniker: Initialer:
Typ av underhåll:
Inspektionsdatum: Tekniker: Initialer:
Typ av underhåll:
Inspektionsdatum: Tekniker: Initialer:
Typ av underhåll:
Inspektionsdatum: Tekniker: Initialer:
Typ av underhåll:
OBJ_BUCH-45-001.book Page 21 Tuesday, June 14, 2011 10:56 AM

22 Svenska Användarmanual - 1.2
9 GARANTI
9.1 Garantivillkor
•Garantin för Spirotechs produkter gäller till 2 år
efter inköpsdatum.
•Garantin förfaller i fall av felaktig installation,
okunnigt bruk och/eller om obefogad personal
försöker utföra reparationer.
•Följdskada täcks inte av garantin.

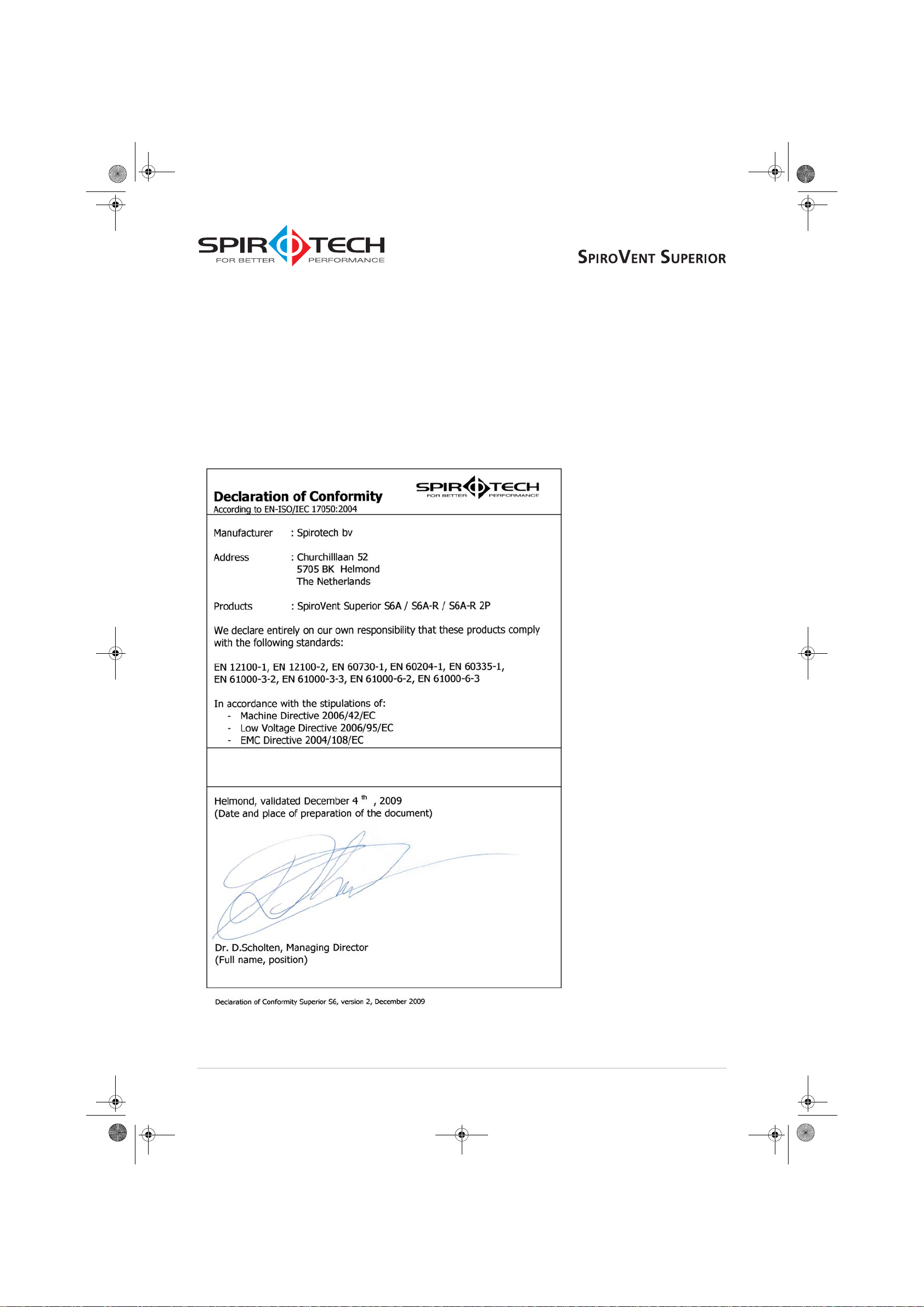

10 CE-FÖRKLARING
10.1 Förklaring om överensstämmelse
/i
OBJ_BUCH-45-001.book Page 22 Tuesday, June 14, 2011 10:56 AM
