Spotlight Hyperion 200 TW User manual

Manuale utente - User manual
Fresnel LED - PC LED
Hyperion 200 TW
Rel. R1.02

Fresnel LED Hyperion 200 TW - PC LED Hyperion 200 TW
2
2
1
4
3
6
7
9
10
5
11
13
8
12
ATTENZIONE: Prima di usare questi apparecchi,
leggere attentamente le istruzioni che seguono.
Spotlight srl non potrà essere ritenuta responsabile di
danni derivanti dalla non osservanza di dette istruzioni.
SAFETY WARNING: Before using this product,
read the present instructions carefully.
Spotlight srl will not be responsible for damage
resulting from instructions not being followed.

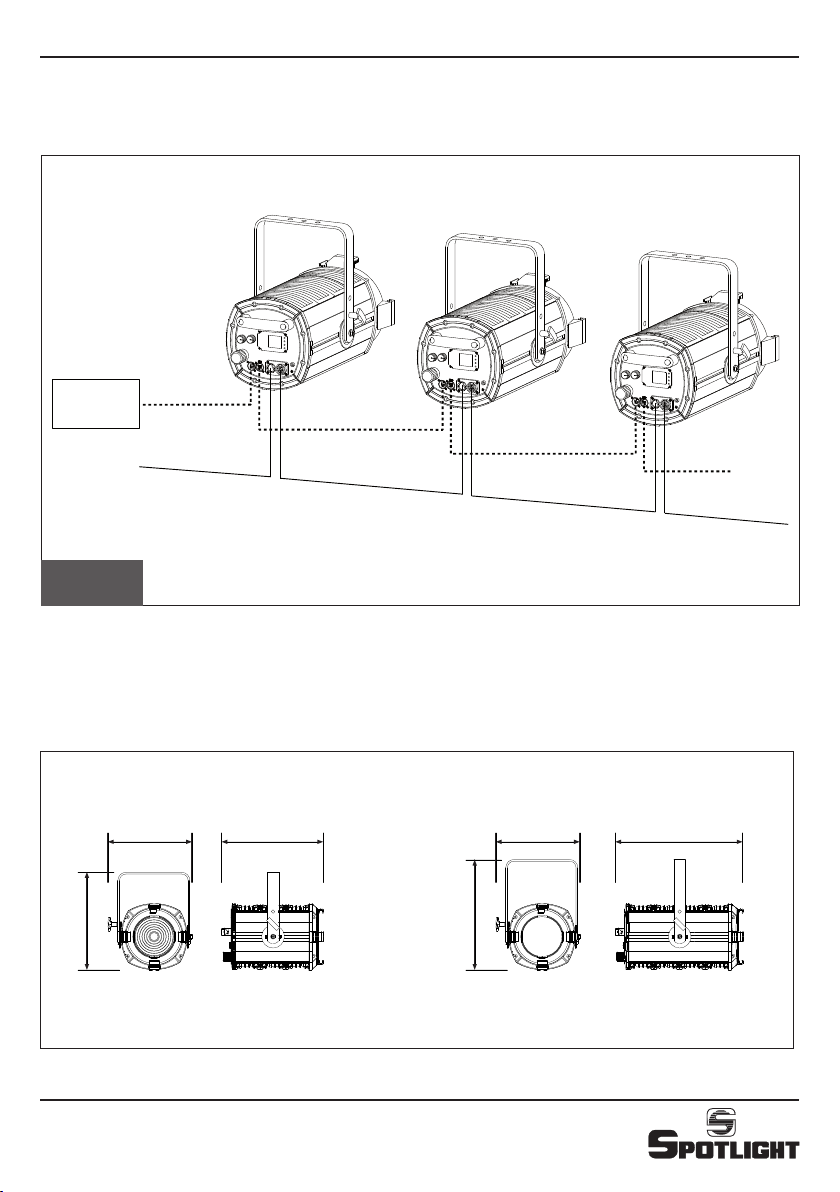

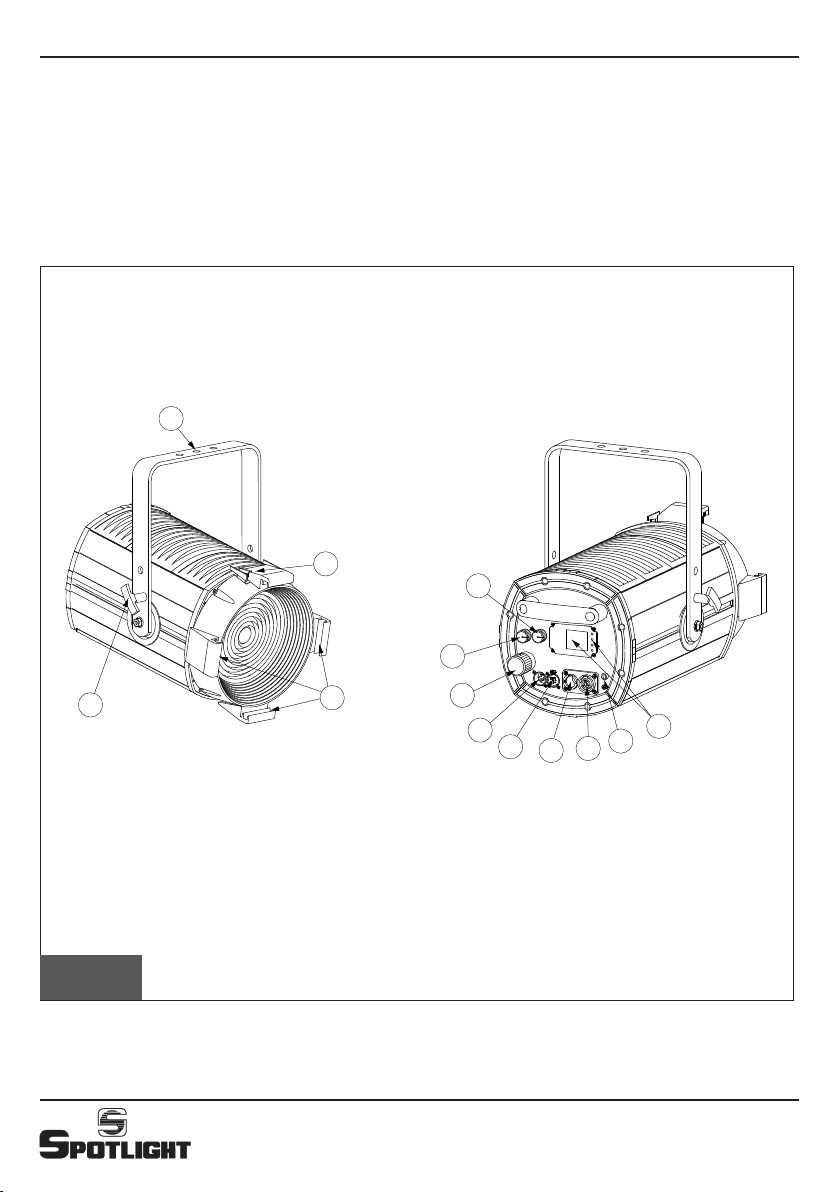

Fig. 1

Fresnel LED Hyperion 200 TW - PC LED Hyperion 200 TW
3
342
295 355
387
295 445
Kg. 6
Dimensioni (mm) e peso - Dimensions (mm) and weight
FresneLED 200 PCLED 200
Kg. 6,8
CONSOLE
100-240V
DMX THRU
DMX IN
OUT
IN
OUT
IN
OUT
IN
DMX IN
DMX THRU DMX IN
DMX THRU
Fig. 3
Connessioni elettriche e DMX - Electrical and DMX connections

Fresnel LED Hyperion 200 TW - PC LED Hyperion 200 TW
4
CONNESSIONI ELETTRICHE
Il vostro faro è stato progettato per una tensione di
alimentazione da 100 a 240V, 50/60 Hz.
Prima e durante l’installazione osservare le seguenti
norme:
• Verificare sempre l’efficienza del collegamento a terra
della linea in uso.
• Verificare che la tensione di alimentazione corrisponda a
quella dell’apparecchio
• L’apparecchio è previsto per uso all’interno: pertanto
deve essere protetto dall’umidità e dalla pioggia se
usato in condizioni diverse (IP 20).
PUNTAMENTO
Tramite la maniglia laterale ②si può allentare il
bloccaggio del faro in una certa posizione e modificare
la sua inclinazione. Lo stesso si può fare riguardo alla
rotazione sull’asse verticale, facendolo ruotare sul perno
di aggancio.
Per la regolazione dello zoom ruotare in senso orario o
antiorario il pomello ⑪, rispettivamente per stringere o
allargare il fascio luminoso.
MANUTENZIONE
Non aprire l’apparecchio. La manutenzione deve essere
eseguita esclusivamente dal costruttore o dal suo
servizio di assistenza.
Sottoporre il faro a revisione almeno una volta all’anno
per controllare l’integrità delle parti elettriche e
meccaniche e l’aggiornamento del software.
RICICLAGGIO
Il prodotto deve essere riciclato o smaltito
secondo la direttiva 2002/96/CE
DESCRIZIONE DEL PROIETTORE
Riferendosi ai disegni di pag. 2:
① Staffa di sospensione
②Maniglia per regolazione inclinazione del faro
③Guide porta accessori
④Guida di bloccaggio e rilascio accessori
⑤Display e pulsanti menu
⑥Connettore DMX THRU
⑦Connettore DMX IN
⑧Fusibile
⑨ Alimentazione OUT (connettore Powercon)
⑩ Alimentazione IN (connettore Powercon)
⑪ Pomolo per regolazione dello zoom
⑫ Manopola di regolazione CCT / Ruota Colori
(in modalità Potenziometro Locale)
⑬ Manopola di regolazione intensità luminosa
(in modalità Potenziometro Locale)
INDICAZIONI GENERALI
Il proiettore in Vs possesso risponde alle Direttive
Europee 2006/95/CE, 2004/108/CE e 2011/65/UE.
La targhetta che è sistemata sul fianco del proiettore,
contiene le seguenti informazioni:
• Modello
• Tensione di alimentazione in V
• Potenza in W
• Indice di protezione IP
• Massima temperatura ambiente ammissibile in °C
INSTALLAZIONE
• Il proiettore è progettato esclusivamente per impiego
professionale.
• Non puntare il faro direttamente negli occhi
• Si prega di prestare la dovuta attenzione alle note
riportate sull’etichetta dell’apparecchio.
• Ricordarsi di collegare la fune di sicurezza se previsto
dalle norme di sicurezza locali.
• ll proiettore può essere usato sia sospeso sia montato
su cavalletto.
ATTENZIONE: L'APPARECCHIO DEVE
ESSERE COLLEGATO A TERRA
ATTENZIONE: L'APPARECCHIO NON DEVE
ESSERE COLLEGATO A UN DIMMER

Fresnel LED Hyperion 200 TW - PC LED Hyperion 200 TW
5
LEGENDA
SETUP
BACK
PREV
NEXT
ENTER
Premendo il tasto setup si accede alle impostazioni e si
naviga attraverso i sottomenu agendo sui pulsanti NEXT
e PREV che in presenza di voci di tipo valore avranno la
funzione di modifica in aumento (+) o diminuzione (-)
dei valori stessi; le modifiche potranno essere confermate
con il pulsante ENTER o annullate con il pulsante BACK.
Struttura del menu - MENU GENERALE
Voce Valori Def Descrizione
DMX SETTINGS Sottomenu impostazioni dmx
OPTIONS Sottomenu configurazioni
opzionali
INFO Sottomenu informazioni
MENU DMX SETTING
Voce Valori Def Descrizione
DMX
ADDRESS
1 .. xxx
il valore massimo
dipende dalla
personality
1 Indirizzo dmx
DMX
PERSONALITY
EASY - 2CH
SPLIT - 5CH
FULL CCT 16bit - 9CH
EASY 2CH Modo dmx
MODALITA' DI FUNZIONAMENTO
Il faro è predisposto per poter essere utilizzato in diverse
modalità di funzionamento:
• POTENZIOMETRO LOCALE (Opzionale)
• DMX
• RDM
CONTROLLO DELLA LUMINOSITA' IN FUNZIONE
DELLA TEMPERATURA
L’apparecchio è dotato di un controllo della temperatura
del LED e della scheda driver, che per evitare un
deterioramento anticipato in caso di sovratemperatura
regola l’intensità luminosa.
PRIORITA' INGRESSI: LTP
L’ultimo ingresso (DMX o Potenziometro) che viene
modificato ha la priorità sugli altri.
Sul display, nella schermata principale, se l’ultimo segnale
ricevuto proviene dal potenziometro viene indicato
MANUAL, mentre se l’ultimo segnale ricevuto è DMX viene
riportata la modalità DMX corrente.
ASSENZA DI SEGNALE DMX
In assenza di segnale DMX viene mantenuto l’ultimo
valore ricevuto, durante il funzionamento normale.
In assenza di segnale DMX allo startup, invece, ha la
priorità il valore impostato dal potenziometro.
MENU
All’accensione viene visualizzata la versione software
installata, a cui fa seguito la visualizzazione delle
impostazioni di default, ovvero la Modalità di
Funzionamento attualmente impostata.
Se il faro è comandato dal dmx, il display dopo 3 secondi
mostra una videata con modo e indirizzo dmx.
Altrimenti mostra lo stato dei potenziometri:
SETUP
EASY - 2CH
001
SETUP
MANUAL
WH 2700K
18%
DMX SETTINGS
OPTIONS
INFO
SETTINGS

Fresnel LED Hyperion 200 TW - PC LED Hyperion 200 TW
6
MENU OPTIONS
Voce Valori Def Descrizione
LED DELAY OFF / 30, 60...600
ms 120 ms
Tempo di ritardo
del LED. Questo
parametro è ignorato
se si seleziona una
personality che
contiene il canale
“Delay”.
DIMMING
CURVE
LINEAR
QUADRATIC QUADRATIC Correzione Gamma
OUT
FREQUENCY
500, 800,
1000,1500...
10000,11000,
12000...20000 Hz
1000 Hz Frequenza PWM LED
LED BOOST
(*)
OFF
ON OFF
Imposta il valore
massimo di corrente
(ON) o nominale
(OFF). I valori assoluti
sono impostabili nel
menu Factory.
Alla conferma il
faro si spegne per 1
secondo.
FAN MODE
(**)
AUTO
STANDARD
SILENT
AUTO
Seleziona la modalità
di funzionamento
della ventola. Per
alcuni modi dmx
questo valore è
ignorato. Si veda
apposito paragrafo
DISPLAY
ROTAT.
STANDARD
ROTATED STANDARD
Rotazione di 180° del
display. Standard =
tasti a destra del
display.
DISPLAY
STANDBY
OFF
ON OFF
Selezionando ON
il display si spegne
automaticamente
dopo 60 secondi di
inutilizzo
LED CALIB.
(***)
Impostazione
calibrazione LED: si
accede al menu LED
CALIB.
DEFAULT
SET
Imposta il default
per tutti i parametri
utente
FACTORY
SETTING Riservato al Costruttore Impostazioni di fabbrica
(*) LED Boost
La funzione Boost permette di avere circa un 20% in
più di flusso luminoso, ma è compatibile solo con una
impostazione della funzione FAN MODE in modalità AUTO.
(**) Fan Mode
Vi sono tre modalità di controllo ventole. L’utente può
scegliere la modalità tramite il MENU OPTIONS.
1) modalità AUTO: le ventole sono regolate
automaticamente in base alla temperatura del LED.
2) modalità STANDARD: le ventole sono mantenute sempre
al valore predefinito.
3) modalità SILENT: le ventole sono mantenute sempre al
valore minimo.
(***) LED Calibration
Entrando in questo menu il faro si accende con i valori di
calibrazione impostati.
Voce Valori Def Descrizione
WW1 Calib. 0..255 255 Calibrazione
WW2 Calib. 0..255 255 Calibrazione
CW1 Calib. 0..255 255 Calibrazione
CW2 Calib. 0..255 255 Calibrazione
MENU INFO
Voce Valori Descrizione
LED TEMPERAT. 25°C Temperatura sul LED
WARM WH TIME Xx Hr – xx min Ore di vita LED Warm
COLD WH TIME Xx Hr – xx min Ore di vita LED Cold
UNIT TIME 00 Hr – 00 min Tempo funzionamento
unità
SOFTWARE VERSION V. ....
Data di rilascio
Visualizza versione
software
MODALITA' POTENZIOMETRO LOCALE (Opzionale)
In questa modalità è possibile regolare l’intensità luminosa
agendo sul potenziometro “DIMMER” e scegliere tramite il
potenziometro “CCT ” la temperatura di colore secondo le
seguenti tabelle:
CCT
2700 3000 3200 3500 4000 5600 6500

Fresnel LED Hyperion 200 TW - PC LED Hyperion 200 TW
7
7 FAN 0..255
Ventola da velocità MINIMA a
STANDARD
(valori in Volt impostabili in menu
Factory Setting)
8ADVANCED
STROBO - vedere apposito paragrafo -
9 SERVICE - vedere apposito paragrafo -
CANALE DELAY
valido in tutte le modalità DMX in cui è previsto
Ch Nome Valore DMX
xx DELAY
0..45 No function - Il Delay è quello
impostato a display
46..55 0 ms
56..65 30 ms
66..75 60 ms
76..85 90 ms
86..95 120 ms
96..105 150 ms
106..115 180 ms
116..125 210 ms
126..135 240 ms
136..145 270 ms
146..155 300 ms
156..165 330 ms
166..175 360 ms
176..185 390 ms
186..195 420 ms
196.205 450 ms
206..215 480 ms
216..225 510 ms
226..235 540 ms
236..245 570 ms
246.255 600 ms
MODALITA' DMX
Il modo dmx è selezionabile dal menu DMX SETTINGS.
Segue l’elenco dei modi dmx con la descrizione dei
canali.
EASY - 2CH
Ch Nome Valore DMX
1 DIMMER 0..255 Da spento (0) a full (255)
2 CCT - vedere apposito paragrafo -
SPLIT - 5CH
Ch Nome Valore DMX
1 DIMMER 0..255 Da spento (0) a full (255)
2 WARM W 0..255 Da spento (0) a full (255)
3 COLD W 0..255 Da spento (0) a full (255)
4ADVANCED
STROBE - vedere apposito paragrafo -
5 SERVICE - vedere apposito paragrafo -
FULL 16bit - 9CH
Ch Nome Valore DMX
1 DIMMER 0..255 Da spento (0) a full (255)
2DIMMER
FINE 0..255 Da spento (0) a full (255)
3 CCT - vedere apposito paragrafo -
4 WW +/-
06..15 No function
16..111
WARM WHITE -
(da grande diminuzione a piccola
diminuzione)
112..144 No function
145..239
WARM WHITE +
(da piccolo aumento a grande
aumento)
240..255 No function
5 CW +/-
06..15 No function
16..111
COLD WHITE -
(da grande diminuzione a piccola
diminuzione)
112..144 No function
145..239
COLD WHITE +
(da piccolo aumento a grande
aumento)
240..255 No function
6 DELAY - vedere apposito paragrafo -

Fresnel LED Hyperion 200 TW - PC LED Hyperion 200 TW
8
SERVICE - Modalità di salvataggio della COLOUR
CALIBRATION
1. La colour calibration è disponibile solo per la modalità
dmx FULL
2. Impostare i primi 4 canali DMX ai valori di
calibrazione WW1, WW2, CW1, CW2, desiderati
3. Selezionare l’intervallo di valori COLOUR CALIBRATION
sul canale SERVICE
4. Portare il canale ADVANCED STROBO nell’intervallo
di valori SERVICE; il faro si accende con i valori di
calibrazione impostati sui canali 1..4
5. Rimanere in attesa per 5 secondi
6. Tre lampeggi confermano che l’operazione è stata
portata a termine.
Quando il canale dmx SERVICE è nell’intervallo valori
COLOUR CALIBRATION e il canale dmx ADVANCED
STROBO è nell’intervallo valori SERVICE il faro si accende
con i valori di calibrazione impostati nei canali 1..4:
durante questa fase è possibile regolare tali valori di
calibrazione; sarà poi sufficiente portare il canale dmx
ADVANCED STROBO fuori dall’intervallo di valori SERVICE
e quindi riportarlo in tale intervallo, aspettando 5 secondi
per ottenere il salvataggio dei valori di calibrazione.
L’operazione verrà confermata con tre lampeggi del faro.
CANALE ADVANCED STROBE
valido in tutte le modalità DMX in cui è previsto
Ch Nome Valore DMX
xx ADVANCED
STROBE
0 STROBO NON ATTIVO
1..150 Strobo da lento (3,86 s.) a veloce
(30 ms)
151..225 OFF
226..230
FULL WHITE
Abilitazione comando SERVICE
(impostazione di un parametro del
faro, e attendere per 5 sec.)
*Nelle modalità DMX in cui
la funzione “SERVICE 2”-”LED
CALIBRATION” è prevista, se SERVICE
è impostato su “LED CALIBRATION”,
in questo intervallo di valori il faro
è acceso con i valori di calibrazione
impostati nei canali 1..4
231..255 OFF
CANALE CCT
valido in tutte le modalità DMX in cui è previsto
Ch Nome Valore DMX
xx CCT
0..35 2700K
36..70 3000K
71..105
3200K
106..140 3500K
141..175
4000K
176..210 5600K
211..255 6500K
FUNZIONE SERVICE
SERVICE - Modalità di salvataggio di una
impostazione (escluso COLOUR CALIBRATION)
1. Selezionare l’impostazione che si desidera effettuare
tramite il canale SERVICE
2. Portare il canale ADVANCED STROBO nella fascia
SERVICE - il faro si accende a FULL WHITE
3. Rimanere in attesa per 5 secondi
4. Tre lampeggi confermano che l’operazione è stata
portata a termine.

Fresnel LED Hyperion 200 TW - PC LED Hyperion 200 TW
9
RDM
Il presente dispositivo supporta il protocollo RDM, ultima
versione (ANSI E1.20 - 2010). Vengono supportati i
seguenti parametri:
Denominazione Plasa/ESTA Numero Canali
DEVICE_INFO Lettura dei seguenti parametri:
- Versione protocollo RDM
- Device Model ID
- Categoria prodotto
- ID versione sw
- Numero di canali DMX
- Indice modalità DMX
- Indirizzo DMX
- Numero di sub-devices
- Numero di sensori
IDENTIFY_DEVICE Accensione dei LED per consentire di
individuare visivamente il dispositivo
DMX_START_ADDRESS Impostazione/lettura Indirizzo DMX
SOFTWARE_VERSION_LABEL Descrizione testuale versione sw
SUPPORTED_PARAMETERS Elenco dei parametri supportati
DMX_PERSONALITY Impostazione modalità DMX
DMX_PERSONALITY_
DESCRIPTION
Ottenimento descrizione testuale
modalità DMX
DEVICE_MODEL_DESCRIPTION Descrizione testuale del device model
MANUFACTURER_LABEL Descrizione testuale manufacturer
SENSOR_DEFINITION,
SENSOR_VALUE
Visualizzazione dei valori letti dal
sensore di temperatura, espresso in
decimi di grado Celsius
CANALE SERVICE
valido in tutte le modalità DMX in cui è previsto
Ch Name DMX Value
xx SERVICE
0..5 INACTIVE
6..11 LED DELAY OFF
12..17 LED DELAY 30ms
18..23 LED DELAY 60ms
24..29 LED DELAY 120ms
30..35 LED DELAY 180ms
36..41 LED DELAY 240ms
42..47 LED DELAY 300ms
48..53 LED DELAY 360ms
54..59 LED DELAY 420ms
60..65 LED DELAY 480ms
66..71 LED DELAY 600ms
72..77 CURVE LINEAR
78..83 CURVE QUADRATIC
84..89 FREQUENCY 500Hz
90..95 FREQUENCY 800Hz
96..101 FREQUENCY 1000Hz
102..107 FREQUENCY 1500Hz
108..113 FREQUENCY 3000Hz
114..119 FREQUENCY 5000Hz
120..125 FREQUENCY 10000Hz
126..131 FREQUENCY 15000Hz
132..137 FREQUENCY 20000Hz
138..143 LED BOOST ON
144.149 LED BOOST OFF
150..155 FAN MODE AUTO
156..161 FAN MODE STANDARD
162..167 FAN MODE SILENT
168..173 DISPLAY STANDARD
174..179 DISPLAY ROTATED
180..185 DISPLAY OFF
186..191 DISPLAY ON
192..197
COLOUR CALIBRATION (impostare i
primi 4 canali ai valori di calibrazione,
mantenendoli per 5 secondi).
* Fascia attiva solo per modalità FULL
198..203 DEFAULT SET
204..255 FREE - INACTIVE

Fresnel LED Hyperion 200 TW - PC LED Hyperion 200 TW
DESCRIPTION OF THE LUMINAIRE
Referring to figures on pages 2-3:
①Suspension yoke
②Handle for tilt regulation
③Accessory guides
④Accessory locking and releasing guide
⑤Display and menu buttons
⑥ DMX THRU connector
⑦DMX IN connector
⑧Fuse
⑨Power OUT (Powercon connector)
⑩Power IN (Powercon connector)
⑪Zoom adjustment knob
⑫ CCT / Colour Wheel adjustment knob
(in Local Potentiometer mode)
⑬ Light intensity adjustment knob
(in Local Potentiometer mode)
INTRODUCTION
The luminaire you have bought complies to 2006/95/EC,
2004/108/EC and 2011/65/EU European Directives.
The label on the side of the luminaire lists the following
information:
• Model
• Mains supply voltage (V)
• Lamp wattage (W)
• Protection index (IP)
• maximum allowed ambient temperature in °C
INSTALLATION
• The luminaire has been designed for professional use
only
• Do not direct the light beam straight into somebody’s
eyes
• Read carefully the information label on the side of the
luminaire
• Remember to connect the safety cable, if required by
local health and safety regulations
• The luminaire can be either suspended or mounted on
a stand.
ELECTRICAL CONNECTIONS
The luminaire has been designed to operate with a 100V
to 240V supply, 50-60Hz.
Before and during the installation, make sure you follow
the guidelines below:
• Always check the earth continuity connection for the
line being used.
• Ensure the required voltage of the unit is the same as
the supplied one.
• The unit is designed for indoor use: if it is to be used
outdoor, ensure it is protected from dampness and
rain. (IP 20)
FOCUSING
Using the handle on the side ②it is possible to loosen
the luminaire when it is locked in a certain position and
thus change its inclination. You can rotate the luminaire
on the vertical axis by rotating it on its hook clamp.
The zoom is adjusted with the knob ⑪by widening or
narrowing the light beam.
MAINTENANCE
Do not open the fixture. Maintenance should be performed
only by the manufacturer or by its service agent.
The luminaire must be serviced at least once a year, to
check the integrity of its electrical and mechanical parts
and to keep software updated.
RECYCLING
The product must be recycled or disposed of,
according to Directive 2002/96/CE.
WARNING: THIS UNIT MUST NOT BE
CONNECTED TO A DIMMER
WARNING: THE LUMINAIRE MUST
ALWAYS BE EARTHED
10

Fresnel LED Hyperion 200 TW - PC LED Hyperion 200 TW
11
OPERATING MODE
The luminaire is designed to be used in different
operating modes:
• LOCAL POTENTIOMETER (Optional)
• DMX
• RDM
LIGHT OUTPUT CONTROL DEPENDING ON THE
TEMPERATURE
The fixture is equipped with a temperature control of the
LED and of the driver motherboard, which, to avoid an
early deterioration in case of overtemperature, regulates
the light intensity.
INPUTS PRIORITIES: LTP
The last input (DMX or Potentiometer) that is modified
has priority over the others.
On the display, in the main screen, if the last received
signal comes from the potentiometer, MANUAL is
indicated, while if the last received signal is DMX the
current DMX mode is indicated.
ABSENCE OF DMX SIGNAL
In the absence of a DMX signal, the last value received is
retained during normal operation.
In the absence of DMX signal at startup, instead, the
value set by the potentiometer has priority.
MENU
When switched on, the installed software version is
displayed, followed by the display of the default settings,
ie the currently set operating mode.
If the luminaire is DMX controlled, after 3 seconds the
display will show the mode and DMX address
Otherwise it will show the potentiometers status:
LEGENDA
SETUP
BACK
PREV
NEXT
ENTER
Pressing the SETUP key you access the settings and
browse through the submenus by pressing the NEXT and
PREV buttons, which in case of value type entries will
have the function of increasing (+) or decreasing (-)
the values; the changes can be confirmed with the ENTER
button or canceled with the BACK button.
MENU STRUCTURE - MAIN MENU
Item Value Def Description
DMX SETTINGS Dmx settings submenu
OPTIONS Optional settings submenu
INFO Information submenu
MENU DMX SETTING
Item Value Def Description
DMX
ADDRESS
1 .. xxx
the max value depends
on the personality
1 Dmx address
DMX
PERSONALITY
EASY - 2CH
SPLIT - 5CH
FULL CCT 16bit - 9CH
EASY 2CH Dmx mode
SETUP
EASY - 2CH
001
SETUP
MANUAL
WH 2700K
18%
DMX SETTINGS
OPTIONS
INFO
SETTINGS

Fresnel LED Hyperion 200 TW - PC LED Hyperion 200 TW
12
(*) LED Boost
The Boost function allows about a 20% increase in light
output, but it is exclusively compatible with the FAN
MODE function setting in AUTO mode.
(**) Fan Mode
There are three fan control modes. The user can choose
the mode via the OPTIONS MENU.
1) AUTO mode: the fans are automatically adjusted based
on the LED temperature.
2) STANDARD mode: the fans are always kept at the
default value.
3) SILENT mode: the fans are always kept at the minimum
value.
(***) LED Calibration
Entering this menu, the luminaire switches on with the
set calibration values.
Item Value Def Description
WW1 Calib. 0..255 255 Calibration
WW2 Calib. 0..255 255 Calibration
CW1 Calib. 0..255 255 Calibration
CW2 Calib. 0..255 255 Calibration
MENU INFO
Item Value Description
LED TEMPERAT. 25°C LED temperature
WARM WH TIME Xx Hr – xx min Warm LED life hours
COLD WH TIME Xx Hr – xx min Cold LED life hours
UNIT TIME 00 Hr – 00 min Unit operation time
SOFTWARE VERSION V. ....
Release date
It displays the
software version
LOCAL POTENTIOMETER MODE (Optional)
In this mode you can adjust the light intensity using
the potentiometer “DIMMER” and choose the colour
temperature through the potentiometer “CCT” according
to the following tables:
CCT
2700 3000 3200 3500 4000 5600 6500
MENU OPTIONS
Item Value Def Description
LED DELAY OFF / 30,
60...600 ms 120 ms
Delay time on LED
output. This parameter
is ignored when you
select a personality
containing the “Delay”
channel
DIMMING
CURVE
LINEAR
QUADRATIC QUADRATIC Gamma Correction
OUT
FREQUENCY
500,
800,1000,1500...
10000,11000,
12000...
20000 Hz
1000 Hz PWM LED frequency
LED BOOST
(*)
OFF
ON OFF
Set the maximum
(ON) or nominal
(OFF) current value.
The absolute values
can be set in the
Factory menu.
When confirmed the
luminaire switches off
for 1 second
FAN MODE
(**)
AUTO
STANDARD
SILENT
AUTO
Selects the fans
operation mode.
For some dmx modes
this value is ignored.
See the relevant
paragraph
DISPLAY
ROTAT.
STANDARD
ROTATED STANDARD
180° rotation of the
display. Standard =
keys to the right of
the display.
DISPLAY
STANDBY
OFF
ON OFF
By selecting ON the
display turns off
automatically after 60
seconds of inactivity
LED CALIB.
(***)
LED calibration setup:
enter the LED CALIB
menu
DEFAULT
SET
It sets the default
for all the user
parameters
FACTORY
SETTING Riservato al Costruttore Factory default setting

Fresnel LED Hyperion 200 TW - PC LED Hyperion 200 TW
13
DMX MODE
The DMX mode can be selected from the DMX SETTINGS
menu. The DMX mode list with the description of the
channels will follow.
EASY - 2CH
Ch Name DMX Value
1 DIMMER 0..255 From Off (0) to Full (255)
2 CCT - See the relevant paragraph -
SPLIT - 5CH
Ch Name DMX Value
1 DIMMER 0..255 From Off (0) to Full (255)
2 WARM W 0..255 From Off (0) to Full (255)
3 COLD W 0..255 From Off (0) to Full (255)
4ADVANCED
STROBE - See the relevant paragraph -
5 SERVICE - See the relevant paragraph -
FULL 16bit - 9CH
Ch Name DMX Value
1 DIMMER 0..255 From Off (0) to Full (255)
2DIMMER
FINE 0..255 From Off (0) to Full (255)
3 CCT - See the relevant paragraph -
4 WW +/-
6..15 No function
16..111 WARM WHITE -
(from great to little decrease)
112..144 No function
145..239
WARM WHITE +
(from little increase to great
increase)
240..255 No function
5 CW +/-
6..15 No function
16..111 COLD WHITE -
(from great to little decrease)
112..144 No function
145..239
COLD WHITE +
(from little increase to great
increase)
240..255 No function
6 DELAY - See the relevant paragraph -
7 FAN
Fan from MINIMUM to
STANDARD speed
(values in Volts can be set in the
Factory Setting menu)
8ADVANCED
STROBO - See the relevant paragraph -
9 SERVICE - See the relevant paragraph -
DELAY CHANNEL
valid in all the DMX modes where it is foreseen
Ch Name DMX Value
xx DELAY
0..45 No function - the Delay is the one
set on the display
46..55 0 ms
56..65 30 ms
66..75 60 ms
76..85 90 ms
86..95 120 ms
96..105 150 ms
106..115 180 ms
116..125 210 ms
126..135 240 ms
136..145 270 ms
146..155 300 ms
156..165 330 ms
166..175 360 ms
176..185 390 ms
186..195 420 ms
196.205 450 ms
206..215 480 ms
216..225 510 ms
226..235 540 ms
236..245 570 ms
246.255 600 ms

Fresnel LED Hyperion 200 TW - PC LED Hyperion 200 TW
14
ADVANCED STROBE CHANNEL
valid in all the DMX modes where it is foreseen
Ch Name DMX Value
xx ADVANCED
STROBE
0 INACTIVE STROBO
1..150 Strobo from slow (3,86 s.) to fast
(30 ms)
151..225 OFF
226..230
FULL WHITE
Enabling SERVICE control (set a
parameter of the luminaire, and keep
on hold for 5 secs.)
*In the DMX modes where the
“SERVICE 2” - “LED CALIBRATION”
is foreseen, if SERVICE is set on
“LED CALIBRATION”, in this range
the luminaire is on with calibration
values set on channels 1..4
231..255 OFF
CCT CHANNEL
valid in all the DMX modes where it is foreseen
Ch Name DMX Value
xx CCT
0..35 2700K
36..70 3000K
71..105
3200K
106..140 3500K
141..175
4000K
176..210 5600K
211..255 6500K
SERVICE FUNCTION
Service - Saving mode of a setup
(EXCLUDING COLOUR CALIBRATION)
1. Select the setup you wish to perform through the
SERVICE channel
2. Move the ADVANCED STROBO channel to the
SERVICE area - the luminaire switches on at FULL
WHITE
3. Keep on hold for 5 secs.
4. Three flashes confirm that the operation was
completed
SERVICE - COLOUR CALIBRATION saving mode
1. The colour calibration is available only for the dmx
FULL mode
2. Set the first 4 DMX channels on the desired
calibration values WW1, WW2, CW1, CW2
3. Select the COLOUR CALIBRATION range (192..197) on
the SERVICE channel
4. Move the ADVANCED STROBO channel in the SERVICE
range (231..240); the luminaire switches on at the
calibration values set on channels 1..4
5. Keep on hold for 5 secs.
6. Three flashes confirm that the operation was
completed.
When the dmx channel SERVICE is in the COLOUR
CALIBRATION area and the dmx ADVANCED STROBO
channel is in the SERVICE range the luminaire switches
on at the calibration values set in channels 1..4: during
this phase it is possible to adjust these calibration values;
it will be then enough to move the dmx ADVANCED
STROBO channel out of the SERVICE 2 value range, and
then take it back to that range and wait for 5 seconds to
have the calibration values saved. The operation will be
confirmed by three flashes of the luminaire.

Fresnel LED Hyperion 200 TW - PC LED Hyperion 200 TW
15
SERVICE CHANNEL
valid in all the DMX modes where it is foreseen
Ch Name DMX Value
xx SERVICE
0..5 INACTIVE
6..11 LED DELAY OFF
12..17 LED DELAY 30ms
18..23 LED DELAY 60ms
24..29 LED DELAY 120ms
30..35 LED DELAY 180ms
36..41 LED DELAY 240ms
42..47 LED DELAY 300ms
48..53 LED DELAY 360ms
54..59 LED DELAY 420ms
60..65 LED DELAY 480ms
66..71 LED DELAY 600ms
72..77 CURVE LINEAR
78..83 CURVE QUADRATIC
84..89 FREQUENCY 500Hz
90..95 FREQUENCY 800Hz
96..101 FREQUENCY 1000Hz
102..107 FREQUENCY 1500Hz
108..113 FREQUENCY 3000Hz
114..119 FREQUENCY 5000Hz
120..125 FREQUENCY 10000Hz
126..131 FREQUENCY 15000Hz
132..137 FREQUENCY 20000Hz
138..143 LED BOOST ON
144.149 LED BOOST OFF
150..155 FAN MODE AUTO
156..161 FAN MODE STANDARD
162..167 FAN MODE SILENT
168..173 DISPLAY STANDARD
174..179 DISPLAY ROTATED
180..185 DISPLAY OFF
186..191 DISPLAY ON
192..197
COLOUR CALIBRATION (set the first
4 channels on the calibration values,
keeping them for 5 seconds).
*Active value range only for dmx FULL
mode
198..203 DEFAULT SET
204..255 FREE - INACTIVE
RDM
This fixture supports the RDM protocol, latest version
(ANSI E1.20 - 2010). The following parameters are
supported:
Plasa/ESTA Denomination Number of Channels
DEVICE_INFO Reading of the following parameters:
- RDM protocol version
- Device Model ID
- Product category
- ID version sw
- Number of DMX channels
- DMX mode index
- DMX address
- Number of sub-devices
- Number of sensors
IDENTIFY_DEVICE LEDs power on to allow to visually
identify the fixture
DMX_START_ADDRESS DMX address setting/reading
SOFTWARE_VERSION_LABEL Text description version sw
SUPPORTED_PARAMETERS List of supported parameters
DMX_PERSONALITY DMX mode setting
DMX_PERSONALITY_
DESCRIPTION
Obtaining textual description of
DMX mode
DEVICE_MODEL_DESCRIPTION Text description of the device model
MANUFACTURER_LABEL Text description manufacturer
SENSOR_DEFINITION,
SENSOR_VALUE
Display of the values read by the
temperature sensor, expressed in
tenths of Celsius degree

Fresnel LED Hyperion 200 TW - PC LED Hyperion 200 TW
Spotlight s.r.l.
Via Sardegna 3
20098 S. Giuliano Milanese
Milano - Italy
Tel. [phone]
Fax [phone]
E-mail: [email protected]
www.spotlight.it
