SRC MOUSE KIT User manual

ISTRUZIONI DI MONTAGGIO
ASSEMBLY INSTRUCTION

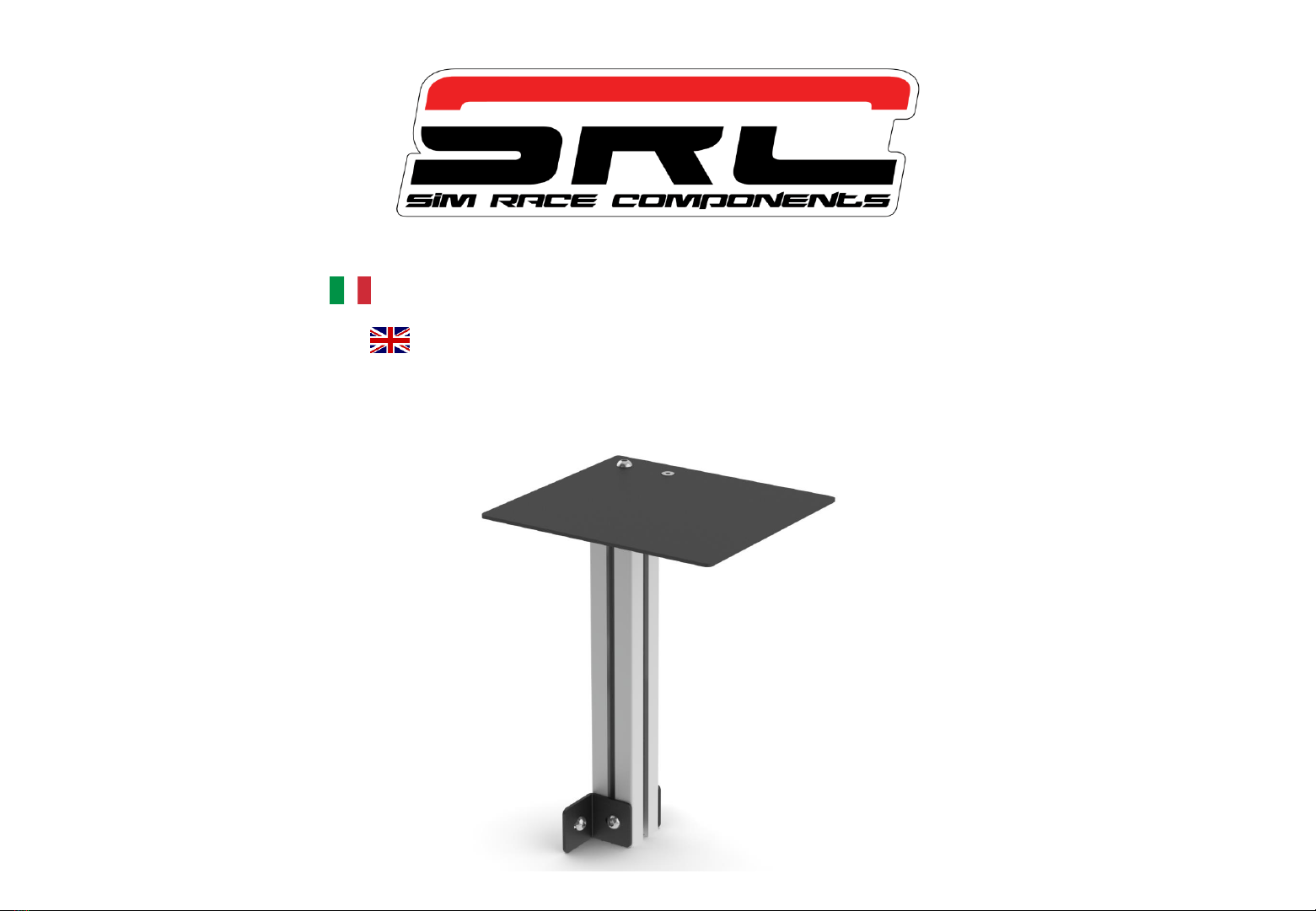

MOUSE KIT

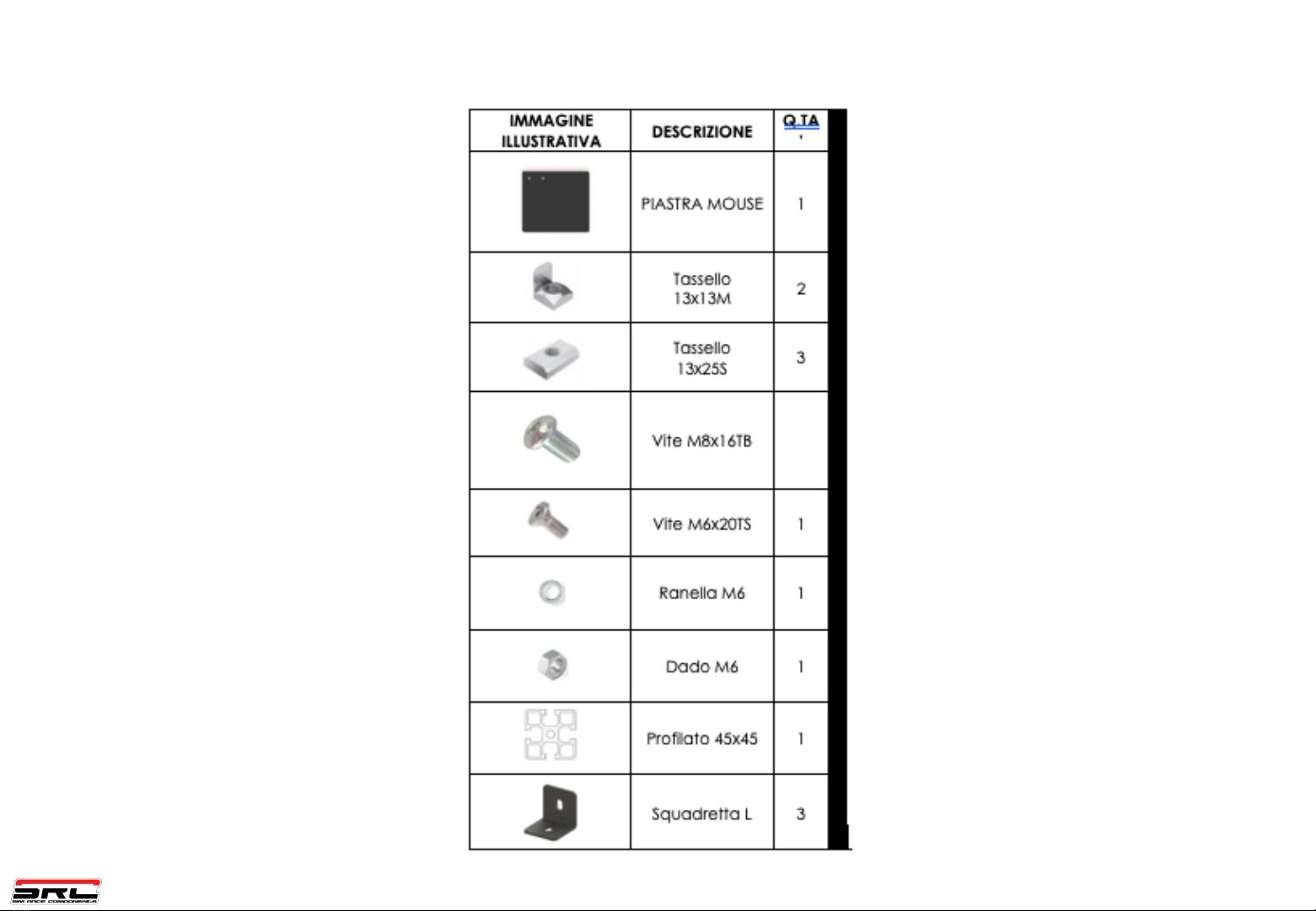

1 – CONTENUTO DELLA CONFEZIONE 1 – CONTENT OF THE PACK
2
6

2 – PRIMA DI INIZIARE

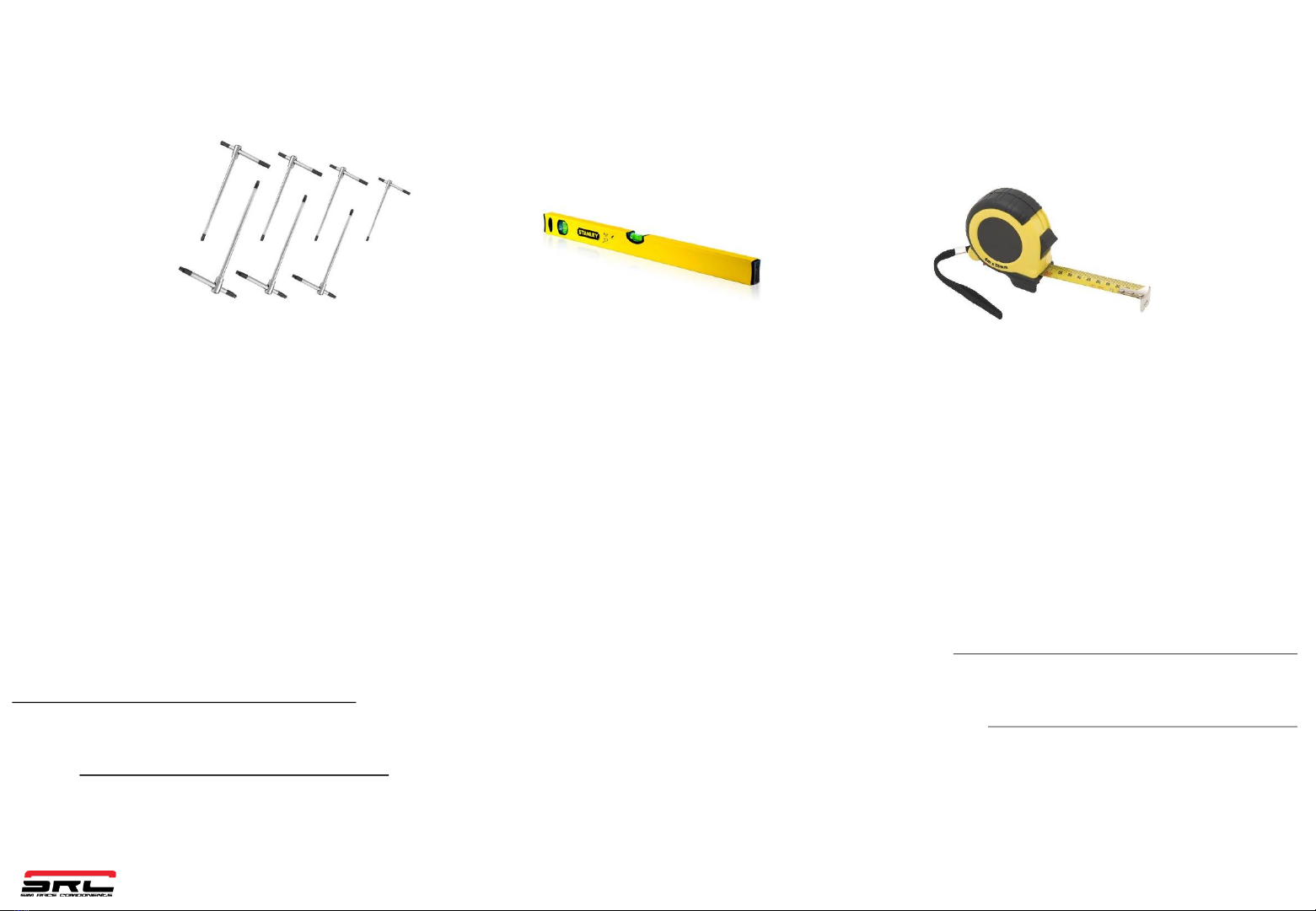

2.1 STRUMENTI NECESSARI
2 – BEFORE STARTING
2.1 USEFULL TOOLS
2.2 ZONA DI MONTAGGIO E OPERAZIONI
PRELIMINARI
Assicurati di avere lo spazio necessario per il montaggio. Il
prodotto deve essere montata su una superficie piana e solida.
Non stringere completamente i tasselli e le viti durante il
montaggio; in questo modo sarà più semplice installare gli
eventuali accessori e trovare la posizione di guida ideale.
Ispezioniamo accuratamente ogni componente prima della
spedizione; è comunque possibile che alcune parti possano
presentare un sottile strato di polvere a causa del processo di
produzione.
Se il prodotto dovesse presentarsi danneggiato in qualsiasi
modo, ti preghiamo di segnalarlo immediatamente scrivendo a
[e-mail].
Per qualsiasi ulteriore informazione ti preghiamo di fare
riferimento ai Termini e Condizioni che possono essere consultati
sul sito www.simracecomponents.com.
2.2 MOUNTING AREA AND PRELIMINARY
OPERATIONS
Make sure you have the necessary assembly space. The
product must be mounted on a flat and solid surface
Do not fully tighten the screws and the dowels during the
assembly operations; in this way it will be asier to mount any
other accessories and find the ideal driving position.
We carefully check each components before shipment;
however, it would be possible that some parts may have a thin
layer of dust due to the production process.
If the product apperas damaged, please contact us
immediately at [email protected]m.
For any further information, please refer to the Terms and
Conditions which can be find on the website
www.simrcaecomponents.com.

3 – MONTAGGIO
FASE 1

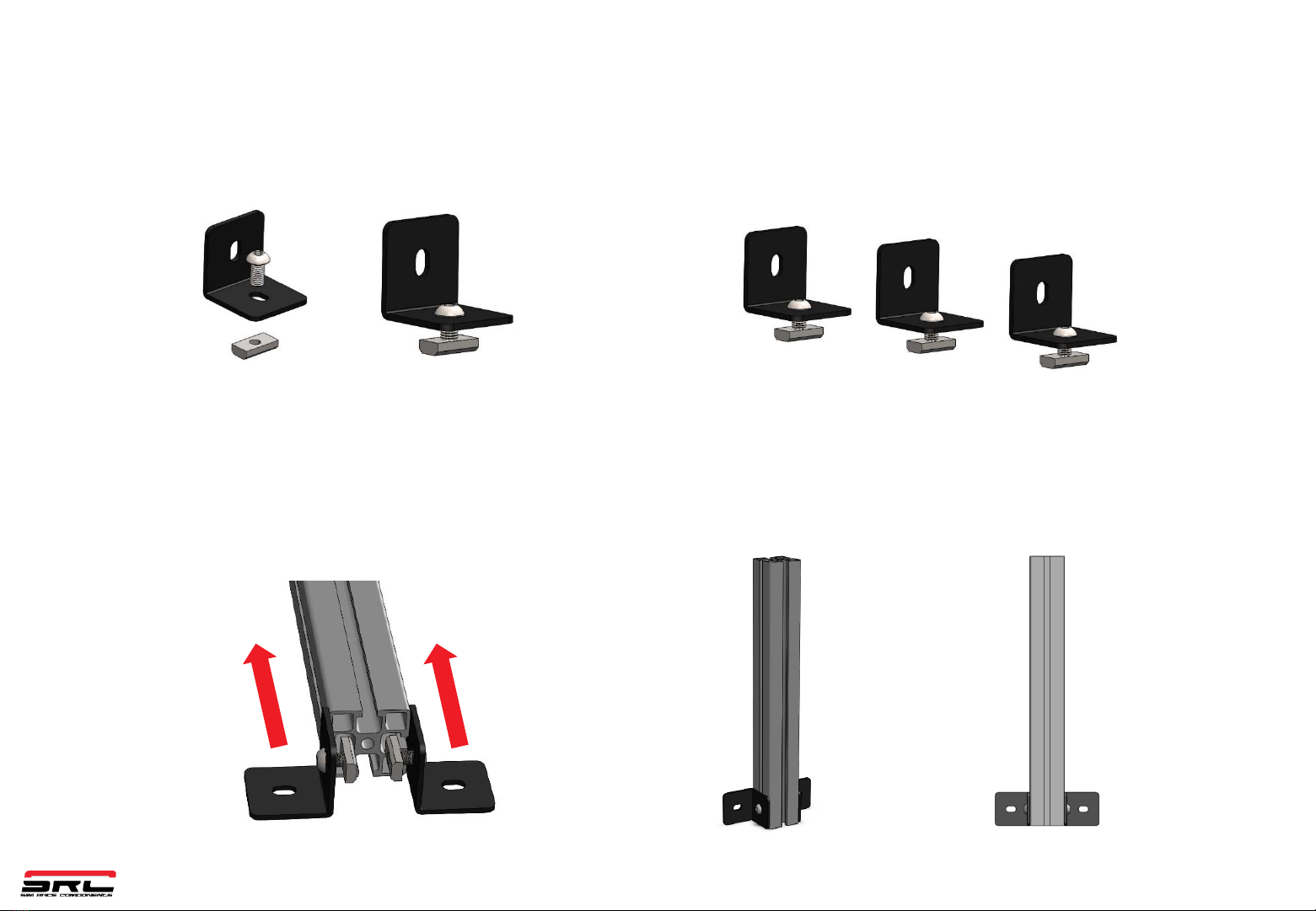

Assemblare 3 squadrette L inserendo 1 vite M8x16TB e 1 tassello
13x13S per ciascuna squadretta (fig.1 e 2).
3 – MOUNTING
STEP 1
Assemble 3 L brackets using 1 M8x16TB screw and 1 13x13S
dowels for each brackets (pic.1 e 2).
Figura 1 Figura 2
FASE 2
Inserire i tasselli nelle cave del profilato e posizionare 2
squadrette a filo della faccia inferiore del profilato (fig.3)
Figura 3 4
STEP 2
Insert the dowels in the rails of the profile and align 2 brackets
with the lower face of the profile (pic.3).

FASE 3
Inserire il tassello della terza squadretta nella cava del profilato
e posizionarla a filo della faccia superiore del profilato (fig.4 e 5).
STEP 3
Insert the dowel of the third bracket in the rail of the profile and
align it with the upper face of the profile (pic.5).
Figura 4 Figura 5
FASE 4
Avvitare la piastra utilizzando 1 vite M6x16TB da inserire nel foro
filettato del profilato e 1 vite M6x20TS insieme al dado e alla
ranella presenti nella confezione (fig.6).
Figura 6
M8x16TB M6x20TS
RANELLA M6
DADO M6
5
STEP 4
Tighten the plate using 1 M6x16TB screw to insert in the threaded
hole of the profile and 1 M6x20TS screw with the nut and the
washer (pic.6).

FASE 5
Inserire 2 tasselli a molla 13x13M nella cava inferiore del profilato
A della postazione SRC e avvitare il supporto mouse utilizzando
2 viti M8x16TB (fig.7).
Figura 7
13x13M M8x16TB
6
STEP 5
Insert 2 spring dowels 13x13M in the lower rail of the A profile of
the SRC rig and fix the mouse support using 2 M8x16TB screws
(fig.7).

7
www.simracecomponents.com
Seguici su
Follow us
GRAZIE PER AVER ACQUISTATO UN PRODOTTO SRC!
THANK YOU TO PURCHASE A SRC PRODUCT!
Per qualsiasi informazione o assistenza scrivi a [e-mail].
For any information or assistance contact us at [e-mail].
