SSS Siedle SLB 800-0 User manual

Produktinformation
Select-LED-Leuchte mit
Bewegungsmelder
SLB 800-0
Product information
Select LED light with
movement sensor
SLB 800-0
Information produit
lampe LED Select avec
détecteur de mouvement
SLB 800-0
Opuscolo informativo sul
prodotto
Proiettore LED Select con
rilevatore di presenza
SLB 800-0
Productinformatie
Select-LED-lamp met
bewegingsmelder
SLB 800-0
Produktinformation
Select-LED-lampe med
bevægelsesmelder
SLB 800-0
Produktinformation
Select-LED-lampa med
rörelsegivare
SLB 800-0

3
1
4x
2

65
4
N
LL‘
N
L
SLB 800-...
Master Slave
SLB 800-...
N
LL‘
N
L
SLB 800-... Leuchte
7
N
L‘
L‘
N
L L
SLB 800-... SLB 800-...
L‘
N
SLB 800-...
L‘
N
SLB 800-...
L L

8
9
1,8 – 2,8 m
max. 8 m
Richtung/Direction
Richtung/Direction
4x

10
11
10 %
ON
OFF
100 %
L'
5 Sek. – 15 Min.
2 – 2000 Lux

14
13
12
click
max. 4 m
max. 8 m

2
Deutsch
Anwendung
Select-LED-Leuchte mit Bewegungs-
melder, aus hochwertigem Kunst-
stoff mit Aluminiumfront, lackierter
oder beschichteter Ausführung für
Aufputz-Montage.
Der Bewegungsmelder schaltet die
Select-LED-Leuchte bei Erkennung
von Dämmerung und/oder Bewe-
gung ein. Die Leuchte ist mit einer
Softstart/Softstop-Funktion aus-
gestattet. Das bedeutet, dass das
Licht beim Einschalten innerhalb
einer Sekunde von Aus auf maximale
Helligkeit wechselt. Beim Aus-
schalten geht das Licht innerhalb
einer Sekunde von maximaler Hellig-
keit auf Aus.
Elektrische Spannung
Einbau, Montage und Service-
arbeiten elektrischer Geräte
dürfen ausschließlich durch
eine Elektro-Fachkraft erfolgen.
Bei Nichtbeachten besteht die
Gefahr schwerer gesundheitli-
cher Schäden oder Lebensgefahr
durch elektrische Stromschläge.
DIN Norm EN 60065. Beim•
Herstellen der elektronischen Ver-
bindung sind die Anforderungen
von VDE 0805 bzw. EN 60950 zu
beachten.
Wichtige Einbauhinweise
Die sicherste Bewegungserfassung•
wird erreicht, wenn die Select-
Leuchte seitlich zur Gehrichtung
montiert wird. Je weniger Hinder-
nisse im Erfassungsbereich stehen,
je besser ist die Erkennung.
Der Erfassungsbereich der Select-•
LED-Leuchte hängt im wesentlichen
von der Einbauhöhe ab.
Die optimale Einbauhöhe liegt bei
ca. 1,8 m – 2,8 m.
Montageort min. 50 cm von•
fremden Licht- oder Wärmequellen
entfernt.
Lieferumfang
Select-LED-Leuchte mit•
Bewegungsmelder
4 Schrauben 5x50, Dübel•
2 Gummi-Kabeleinführungen•
3 Abdeckblenden und Klebefolie•
zur Reichweitenreduzierung
diese Produktinformation•
Montage
Vor allen Arbeiten muss der
Netzanschluss spannungsfrei
geschaltet werden!
Gehäusefront der Select-Leuchte1
öffnen. Dazu auf der Unterseite die
Schraube mit einem Kreuzschlitz-
Schraubendreher lösen (ca. 4
Umdrehungen) und abnehmen.
LED-Leuchtmitteleinheit2
abnehmen, beiliegende Gummi-
Kabeleinführungen einsetzen,
Netzkabel einführen.
Montage der Select-Leuchte3
mit beiliegendem Zubehör an der
Wand. Die Löcher für die Schrauben
müssen durchstoßen werden.
Installation

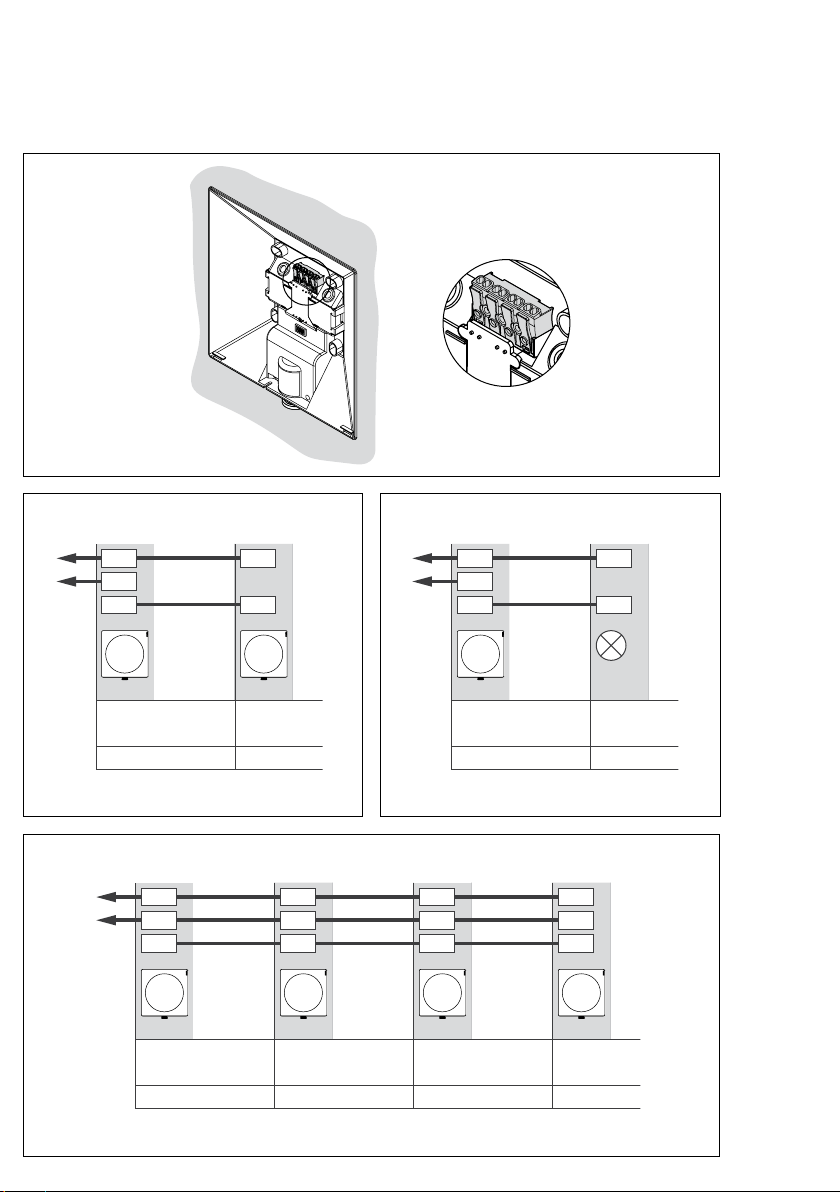

Die Leuchte wird über eine4
4polige Anschlussklemme an die
Netzspannung angeschlossen. Zur
Verwahrung einer nicht benutzten
Erdung gibt es die PE Klemme.
Über den integrierten L'-Anschluss
können weitere Select-LED-Leuchten
oder Fremdleuchten angeschlossen
werden.
Select-LED-Leuchte in Master-Slave5
Funktion
Bei dieser Anschlussvariante schaltet
die Slave-Leuchte zeitlich verzögert
ein, wenn an der Haupt-Leuchte
(Master) Bewegung erkannt wurde.
Die Zusatz-Leuchte (Slave) muss im
Programm 4 betrieben werden, der
Sensor ist nicht in Funktion.
Select-LED-Leuchte mit zusätzli-6
cher Fremdleuchte
Gesamtleistung max. 1000 W
(ohmsche Last, z. B. Halogenstab),
max. 500 W (unkompensiert,
induktiv, cos phi=0,5, z. B.
Leuchtstofampen), max. 900 W
(reihenkompensiert), max. 500 W
(parallelkompensiert, mit C=45,6µF)
oder max. 600 W (EVGs, kapazitiv,
z. B. Energiesparlampen, max.
8 St.) Zeitgleiches Einschalten
bei Bewegungserkennung der
Masterleuchte.
Select-LED-Leuchte mit7
Synchronisierung
Bei dieser Anschlussvariante können
bis zu 280 Select-LED-Leuchten
über eine Steuerleitung synchron
geschaltet werden. Die Versorgung
aller angeschlossenen Select-LED-
Leuchten muss zwingend über
die gleiche Phase erfolgen. Bei
Nichtbeachtung können die
Select-LED-Leuchten zerstört
werden. Die Steuerung erfolgt
über die Klemme L‘. Wird an einer
Select-LED-Leuchte Bewegungs-/
Dämmerungszustand erfasst,
schalten alle angeschlossenen Select-
LED-Leuchten zeitgleich ein. Die über
L‘ verbundenen Select-LED-Leuchten
können in unterschiedlichen
Programmen betrieben werden. Bei
einer Bewegungserfassung an meh-
reren Select-LED-Leuchten wird die
gesamte Einschaltdauer durch die
zum Zeitpunkt der letzten Erfassung
längste verbleibende Einschaltdauer
bestimmt. Bei Betrieb einer Select-
LED-Leuchte im Programm P3
werden alle angeschlossenen Select-
LED-Leuchten bei Überschreiten des
eingestellten Dämmerungswerts
eingeschaltet. Nicht synchronisiert
wird die Grundhelligkeit.

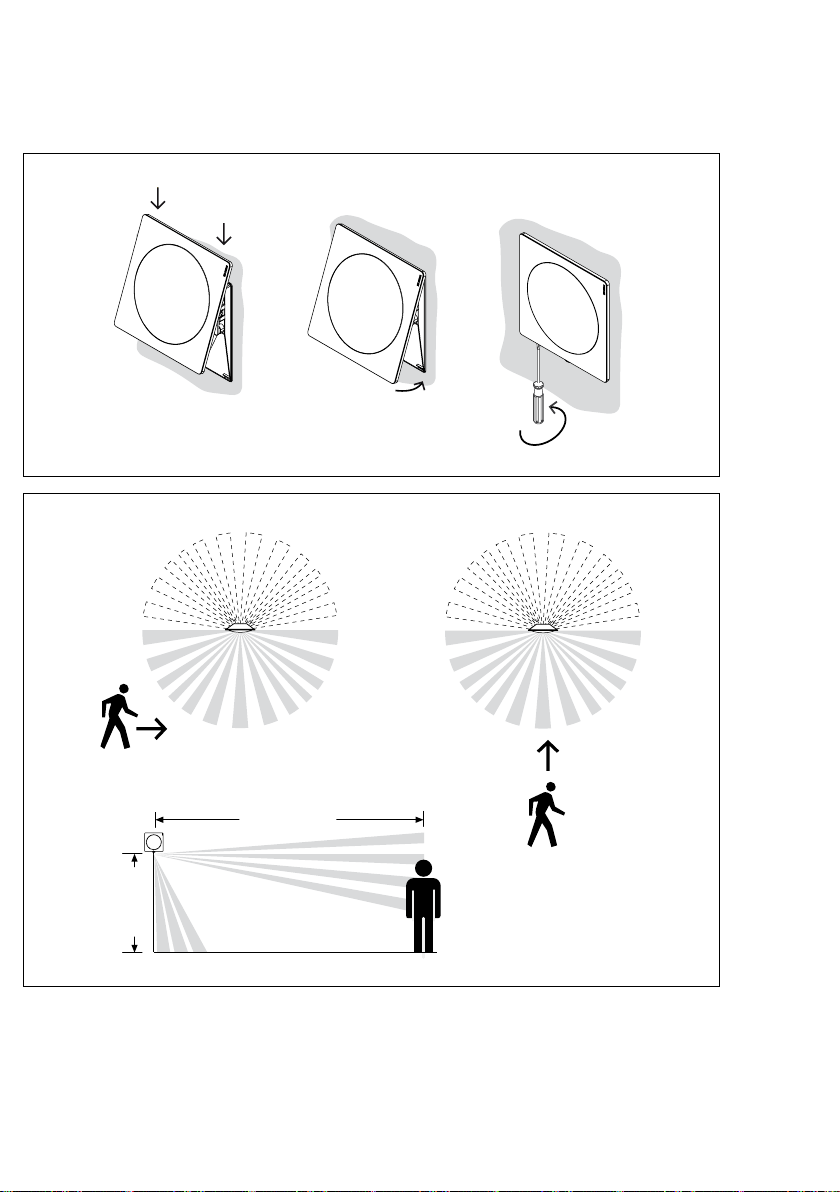

Front der Select-LED-Leuchte8
oben einhängen, mit leichtem Druck
schließen und mit der Schraube
sichern.
Klemmenbelegung
L Phase
L' Phase geschaltet/Master-Slave
N Neutral-Leiter
PE Schutz-Leiter
Funktion
Der Bewegungsmelder mit9
integriertem Infrarot-Sensor hat
einen Erfassungswinkel von 360°.
Der Erfassungsbereich kann mit
beiliegenden Abdeckblenden in
20° Schritten verkleinert werden.

3
Der Erfassungsbereich kann mit
Hilfe der beiliegenden Klebefolie
auf ca. 4 m halbiert werden. Eine
Überwachung unterhalb des
Bewegungsmelders gewährleistet
einen Unterkriechschutz. Bei einer
Einbauhöhe von ca. 1,8 m – 2,8 m
beträgt die Reichweite bei seitlichem
Eintritt in den Erfassungsbereich
ca. 8 m. Bei frontalem Eintritt in
den Erfassungsbereich erfolgt die
Erkennung verzögert.
Einstellen des Sensors

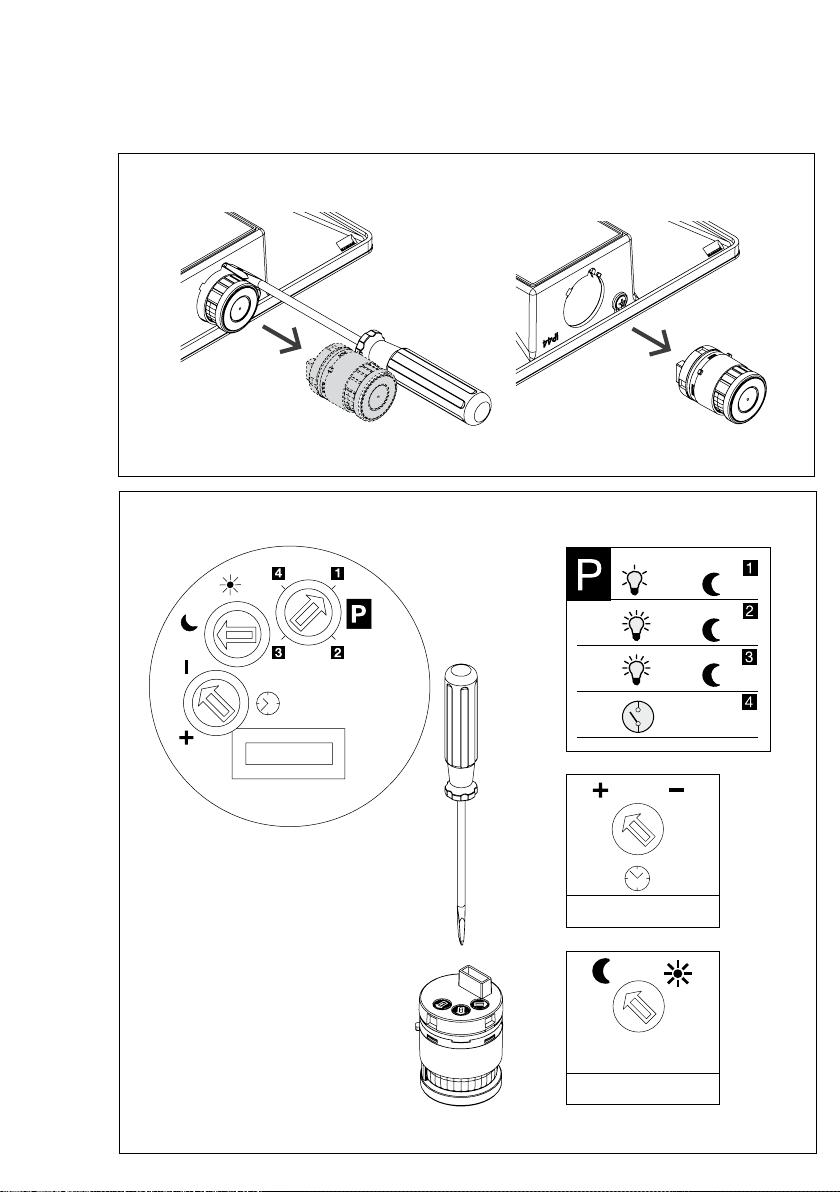

Bewegungsmelder mit einem10
Schlitzschraubendreher entriegeln
und nach unten abziehen.
Gewünschtes Programm wählen,11
Einschaltdauer und Helligkeitswert
einstellen.

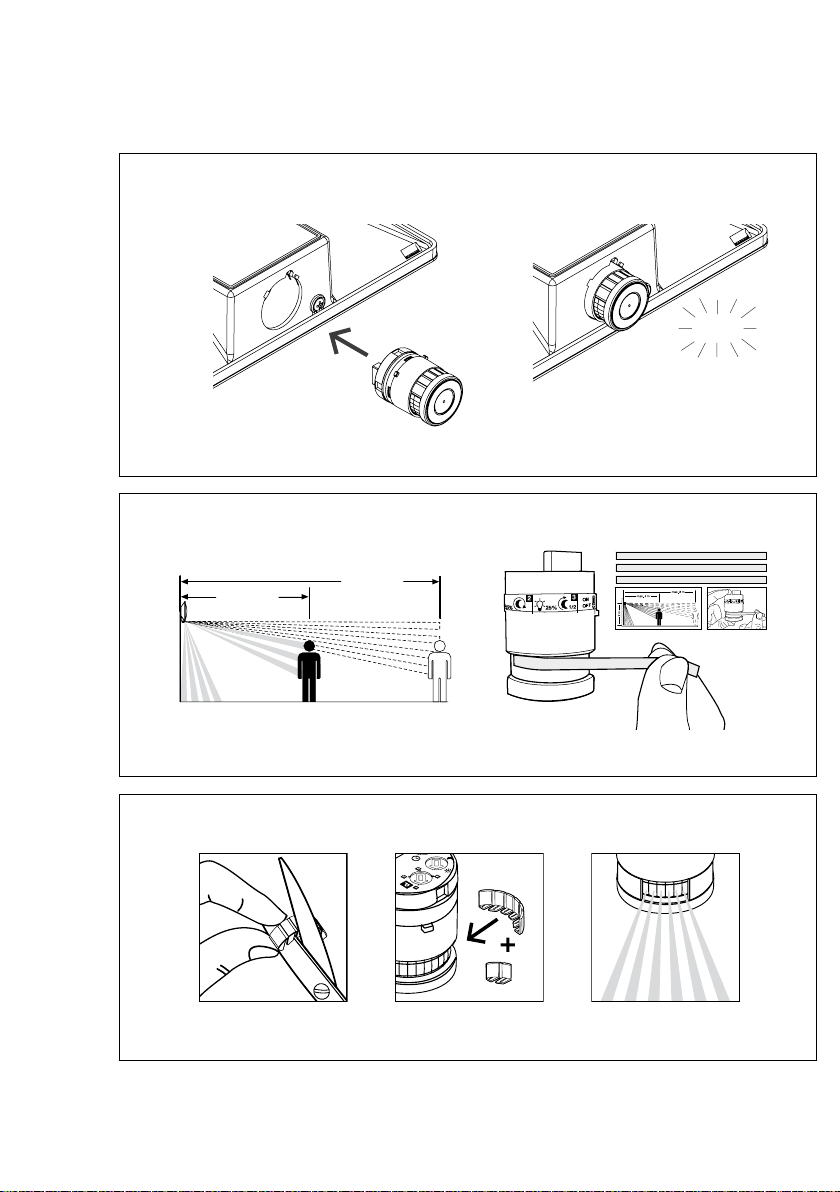

Bewegungsmelder einsetzen und12
einrasten. Funktion testen.
Programme
Der Bewegungsmelder ist abnehm-
bar für die komfortable Einstellung
der gewünschten Funktionen.
Während der Bewegungsmelder
abgenommen ist, ist das Licht der
Select-LED-Leuchte eingeschaltet.
Die Einstellung erfolgt mit 3 Dreh-
reglern für Zeit-, Dämmerungs- und
Programmeinstellung. Es stehen 4
verschiedene Programme zur Aus-
wahl. Die Einschaltzeit kann in
einem Bereich von 5 Sek. – 15 Min.
eingestellt werden, die Ansprech-
schwelle kann im Bereich von
2 Lux (Dämmerungsbetrieb) –
2000 Lux (Tageslichtbetrieb) einge-
stellt werden.
Über den Drehregler P können
folgende Programme/Funktionen
ausgewählt werden:
Programm 1:
ca. 10 % Grundlicht bei Erreichen
des eingestellten Dämmerungs-
wertes und 100% Licht bei
Bewegungserfassung. Nach Ablauf
der eingestellten Einschaltzeit
schaltet die Leuchte wieder auf
Grundlicht. Optimal zur Beleuchtung
einer aufgeklebten Hausnummer.
Programm 2:
100% Hauptlicht bei Erreichen des
eingestellten Dämmerungswertes
und bei einer Bewegungserfassung.
Nach Ablauf der eingestellten
Einschaltzeit wird die Leuchte wieder
ausgeschaltet.
Programm 3:
100% Hauptlicht bei Dunkelheit ab
dem eingestellten Dämmerungswert
die ganze Nacht, bis der Dämme-
rungswert morgens wieder über-
schritten wird. In dieser Einstellung
ist Bewegungserfassung außer
Funktion.
Programm 4:
In dieser Einstellung ist kein Grund-
licht und kein Softstop möglich, der
Bewegungsmelder ist deaktiviert. Die
Select-LED-Leuchte kann mit einem
Schalter ein- und ausgeschaltet
werden oder über den L´-Ausgang
einer weiteren Select-LED-Leuchte.
Erfassungsbereich eingrenzen
Mit den beiliegenden
Abdeckblenden und der Klebefolie
kann die Reichweite und der
Erfassungswinkel an die örtlichen
Gegebenheiten angepasst werden.
Reichweite reduzieren13
Beiliegende Klebefolie vom
Trägerpapier abziehen und am
Sensor rundherum den oberen
Bereich abkleben. Die Reichweite
reduziert sich von ca. 8 m auf ca.
4 m.
Erfassungswinkel14
Eine ganze Abdeckblende deckt
einen Winkel von ca. 120° ab,
ein einzelnes Segment einer
Abdeckblende ca. 20°. Die
Segmente einer Abdeckblende
lassen sich mit einer Schere nach
Bedarf kürzen.
Service
Für die Gewährleistung gelten
die gesetzlichen Bestimmungen.
Der Austausch des Gerätes im
Servicefall erfolgt durch Ihren
Elektroinstallateur.
Technische Daten
typischer Erfassungswinkel 180°,•
möglicher Erfassungswinkel 360° ,
abhängig von der Montage
Öffnungswinkel des Sensors 90°•
Unterkriechschutz, Öffnungs-•
winkel 30°
Stromreduzierung der LEDs bei•
Temperaturen > +40°
Schutzklasse II•
Dämmerungseinstellung•
2 – 2000 Lux
Betriebsspannung: 230–240 V,•
50 Hz
Betriebsstrom: max. 50 mA•
Farbtemperatur: Neutral-Weiß•
4200 K
Leuchtmittel:•
Leuchtmitteleinheit mit 6 LEDs,
8 W Gesamtleistung
Schaltzeit: 5 Sek. – 15 Min.•
Schutzart: IP 44•
Umgebungstemperatur:•
-20°C bis +55°C
Abmessungen (mm) B x H x T:•
260 x 260 x 76
Beschriftung
Die Select-LED-Leuchte kann mit
einer Hausnummer beklebt werden.
Die Klebefolie kann über den
Siedle-Beschriftungsservice bezogen
werden.

4
Störungsbehebung
Störung Ursache Abhilfe
Leuchte ohne Funktion Netzsicherung defekt Netzsicherung ersetzen
Kurzschluss Anschlüsse überprüfen
nicht eingeschaltet Spannung einschalten
Leuchte schaltet nicht “Ein“ bei Tagbetrieb,
Dämmerungseinstellung ist zu
niedrig
Ansprechwert neu einstellen
LED-Leuchtmittel LED-Leuchtmittel ersetzen
Netzsicherung defekt Sicherung ersetzen und ggf.
Installation überprüfen
Erfassungsbereich nicht gezielt
eingestellt
neu justieren
Leuchte schaltet nicht “Aus“ Bewegungsmelder ist nicht
aufgesteckt
Bewegungsmelder prüfen und in die
Leuchte einsetzen
dauernde Bewegung im
Erfassungsbereich
Erfassungsbereich kontrollieren ggf.
nachjustieren, Schalter überprüfen
oder Bereiche abdecken
Leuchte schaltet nicht komplett aus Programm P1 mit Grundhelligkeit
gewählt
anderes Programm wählen
Leuchte schaltet unerwünscht “Ein“ Wind bewegt Bäume/ Sträucher
im Erfassungsbereich
Reichweite oder Erfassungswinkel
ändern
Erfassung von Autos auf der Straße Reichweite oder Erfassungswinkel
ändern
plötzliche Temperaturänderung
durch Witterung (Ventilatoren,
offene Fenster, Abluft usw.)
Reichweite oder Erfassungswinkel
ändern

5
English
Application
Select LED light with movement
sensor module, made of high-grade
plastic with aluminium front or in a
paintworknishversionforsurface
mounting.
The movement sensor module
switches the Select LED light on
when it detects darkness falling
and/or a movement. The light is
equipped with a softstart/softstop
function. This means that when
switching on, the light changes
within one second from Off to max-
imum brightness. When switching
off, the light goes from maximum
brightness to Off within one second.
Electrical voltage
Mounting, installation and serv-
icing work on electrical devices
may only be performed by a
suitably qualied electrician.
Failure to observe this regulation
could result in the risk of serious
damage to health or fatal injury
due to electric shocks.
Observe the DIN EN 60065•
standard! When establishing the
electronic connection, observe the
requirements of VDE 0805 or
EN 60950.
Important installation instruc-
tions
The most reliable movement•
detection is achieved by mounting
the Select light sideways relative to
the walking direction. The fewer
obstacles in the pick-up range, the
better the detection performance.
The pick-up range of the Select•
LED light depends largely on the
mounting height. The optimum
mounting height is around 1.8 m
– 2.8 m.
Mounting location at least 50 cm•
distant from external light or heat
sources.
Scope of delivery
Select LED light with movement•
sensor module
4 screws 5x50, dowels•
2 rubber cable inserts•
3 cover panels and adhesive foil•
for range reduction
This product information•
Mounting
Before carrying out any work, the
mains connection must be de-
energized!
Open the front of the Select light1
housing. To do this, release the
screw underneath using a Philips
screwdriver (appr. 4 turns) and
remove.
Remove the LED lamp unit, insert2
the provided rubber cable inlets,
guide through the mains cable.
Mount the Select light on the3
wall using the provided accessories.
The holes for the screws have to be
pushed through.
Installation
The light is connected to the4
mains voltage by a 4-pole terminal.
The PE terminal is used to safeguard
an unused earthing contact. Other
Select LED lights or external lights
can be connected via the integrated
L' terminal.
Select LED light in master-slave5
operation
With this connection variant, the
slave light switches on with a time
delay when the main light (master)
has detected a movement. The
supplementary light (slave) must be
operated in program 4, the sensor is
not functional.
Select LED light with additional6
external light
Total output max. 1000 W (ohmic
load, e.g. linear halogen lamp) max.
500 W (uncompensated, inductive,
cos phi=0.5, e.g. uorescent lamps),
max. 900 W (series compensated),
max. 500 W (parallel compensated,
with C=45.6µF) or max. 600 W
(electronic ballasts, capacitative, e.g.
energy-saving lamps, max. 8 pcs.)
may be connected.
Simultaneous actuation on move-7
ment detection by the master light.
Select LED light with synchronization
With one connection variant, up
to 280 Select LED lights can be
switched synchronously via a control
cable. All connected Select LED
lights must always be supplied via
the same phase. Failure to observe
this requirement can result in
destruction of the Select LED
lights. The lights are controlled via
terminal L'. If a movement / pho-
toelectric lighting controller status
is detected at one Select LED light,
all connected Select LED lights are
switched on simultaneously. The
Select LED lights connected via L'
can be operated in different pro-
grams. If a movement is detected
at several Select LED lights, the
entire ON time is determined by the
longest remaining ON time existing
at the time of the last detection.
When operating a Select LED light in
the P3 program, all connected Select
LED lights are switched on when the
set photoelectric lighting controller
value is exceeded. The basic bright-
ness is not synchronized.
Insert the front of the Select LED8
light at the top, close by exerting a
light pressure and secure with the
screw.
Terminal assignment
L Phase
L' Phase switched/master-slave
N Neutral conductor
PE Protective earth conductor
Function
The movement sensor module9
with integrated infrared sensor has
a pick-up angle of 360°. The pick-
up range can be reduced using the
provided cover panels in 20° incre-
ments. The pick-up range can be
halved with the aid of the provided
adhesive lm to appr. 4 mm.
A watchdog underneath the move-
ment sensor module provides sneak-
by protection. With an installation
height of appr. 1.8 m – 2.8 m, the
range when entering the pick-up
area from the side is appr. 8 m.
When entering the pick-up area
from the front, detection is delayed.

6
Adjust the sensor
Release the movement sensor10
module with a at blade screwdriver
and pull downwards.
Select the required program, set11
the ON time and brightness value.
Insert the movement sensor12
module and lock into place. Carry
out a function test.
Programs
The movement sensor module can
be detached for convenient setting
of the required functions. While
the movement sensor module is
removed, the light of the Select LED
lamp is switched on. Setting is per-
formed using three rotary controllers
for time, photoelectric lighting con-
troller and program setting. There
are 4 different programs to chose
from. The switch-on time can be set
within a range of 5 seconds to
15 minutes. The response threshold
can be set within a range of 2 Lux
(photoelectric lighting controller
mode) - 2000 Lux (daylight mode).
Using rotary controller P, the fol-
lowing programs / functions can be
selected:
Program 1:
Appr. 10 % basic light when the
set photoelectric lighting controller
value is reached and 100% light
on detection of movement. After
expiry of the set ON time, the lamp
switches back to the basic light
setting. Ideal for illumination of an
adhesively mounted house number.
Program 2:
100% main light when the set pho-
toelectric lighting controller value is
reached and on detection of move-
ment. After expiry of the set ON
time, the lamp is switched off again.
Program 3:
100% main light through the whole
night after the set photoelectric
lighting controller value is reached
until the value drops below the set
photoelectric controller level again
in the morning. In this setting, the
movement sensor function is not
functional.
Program 4:
In this setting, no basic light and no
softstop are possible. The movement
sensor module is deactivated. The
Select LED light can be switched on
and off using a switch, or via the
L´output of another Select LED light.
Restricting the pick-up range
The range and pick-up angle can be
adjusted to circumstances on site
using the provided cover panels and
theadhesivelm.
Reducing the range13
Peel the provided adhesive lm off
the backing paper and stick onto the
sensor all around the upper area.
This reduces the range from around
8 m to around 4 m.
Pick-up angle14
A complete cover panel covers an
angle of appr. 120°C, a single seg-
ment of a cover panel covers around
20°. The segments of a cover panel
can be shortened using scissors as
required.
Servicing
Statutory warranty conditions
apply. Exchange of the device
in case of Servicing must be
performed by your electrical
installer.
Technical data
Typical pick-up angle 180°, pos-•
sible pick-up angle 360°, depending
on the installation
Sensor aperture angle 90°•
Sneak-by guard, aperture angle•
30°
LED current reduction at tempera-•
tures > +40°
Protection class II•
Photoelectric lighting controller•
setting 2 – 2000 Lux
Operating voltage: 230–240 V,•
50 Hz
Operating current: max. 50 mA•
Colour temperature: Neutral-Weiß•
4200 K
Light bulb: Lamp unit with 6 LEDs,•
8 W total output
Switching time: 5 secs. to 15 mins.•
Protection system: IP 44•
Ambient temperature:•
-20°C to +55°C
Dimensions (mm) W x H x D:•
260 x 260 x 76
Lettering
It is possible to apply a house
number to the Select LED light. The
adhesivelmcanbepurchasedfrom
the Siedle lettering service.

7
Remedying faults
Fault Cause Remedy
Light does not work Mains fuse defective Replace mains fuse
Short circuit Check terminals
Not switched on Switch on the power
Light does not switch "On" in the daytime mode, photoelectric
lighting controller setting is too low
Reset the response value
LED lamp Replace LED lamp
Mains fuse defective Replace fuse and if applicable check
the installation
The pick-up range has not been
selectively set
Readjust
Light does not switch "Off" Movement sensor module is not
connected
Check movement sensor module and
insert into light
Continuous movement in the
pick-up range
Check the pick-up range and adjust
if necessary, check switch or cover
affected areas
Light does not switch "Off
completely"
Program P1 with basic brightness
setting has been selected
Select a different program
Light switches "On" at the wrong
times
Wind is moving trees / bushes in
the pick-up range
Alter the range or the pick-up angle
Sensor is picking up cars on the
road
Alter the range or the pick-up angle
Sudden change of temperature
due to ambient conditions
(fans, open windows, exhaust air etc.)
Alter the range or the pick-up angle

8
Français
Application
Lampe à LED Select avec détecteur
de mouvement, en matière plastique
de haute qualité, avec façade en
aluminium ou dans une exécution
peinte pour montage en saillie.
Le détecteur de mouvement éclaire
la lampe à LED Select lors de la
détection d'une variation de lumière
et/ou d'un mouvement. La lampe
est équipée d'une fonction Softstart/
Softstop.Celasignieque,lorsde
la mise en service, la lampe passe de
l'état Arrêt à la luminosité maximum
en une seconde. Lors de la mise hors
service, la lampe passe de la lumino-
sité maximum à l'état Arrêt en une
seconde.
Tension électrique
L'installation, le montage et
l'entretien d'appareils électriques
ne doivent être réalisés que par
un spécialiste en électricité. Le
fait de ne pas respecter cette
consigne expose à un risque de
blessures graves ou à un danger
de mort par décharges électri-
ques.
La norme DIN EN 60065 doit•
être respectée ! Lors de l'établis-
sement de la liaison électronique,
les exigences de VDE (Fédération
des Electrotechniciens Allemands)
0805 ou EN 60950 doivent être
respectées.
Consignes de montage impor-
tantes
La détection de mouvement est•
assurée en toute sécurité si l'on
monte la lampe Select latéralement
par rapport au sens de la marche.
Moins il y a d'obstacles dans la
zone de détection, meilleure est la
détection.
La zone de détection de la lampe•
à LED Select dépend essentiellement
de la hauteur de montage. La hau-
teur de montage optimale se situe
entre 1,8 m et 2,8 m environ.
Emplacement de montage à 50 cm•
au minimum de sources de lumière
ou de chaleur extérieures.
Etendue de la fourniture
Lampe à LED Select avec détecteur•
de mouvement
4 vis 5x50, chevilles•
2 passages de câble en caoutchouc•
3cachesetlmadhésifpour•
réduire la portée
La présente information produit•
Montage
Avant toute intervention, le raccor-
dement au secteur doit être mis hors
tension !
Ouvrir la façade du boîtier de la1
lampe Select. A ces ns, dévisser la
vis de la face inférieure à l’aide d’un
tournevis cruciforme (faire 4 tours
environ) et retirer la façade.
Retirer l’unité d’éclairage à 2
LED, mettre en place les passages
de câble en caoutchouc joints,
introduire le câble secteur.
Montage de la lampe Select, avec3
les accessoires joints, au mur. Les
trous destinés aux vis doivent être
percés.
Installation
La lampe se raccorde à la tension 4
secteur par l'intermédiaire d'une
borne de raccordement à 4 pôles.
Pour conserver une mise à la terre
non utilisée, on dispose de la borne
PE. Le raccord L' intégré permet de
raccorder d'autres lampes à LED
Select ou lampes extérieures.
Lampe à LED Select en fonction 5
Master-Slave
Dans le cas de cette variante de rac-
cordement, la lampe Slave (esclave)
s'éclaire de façon temporisée, si un
mouvement a été détecté au niveau
de la lampe principale (Master (maî-
tresse)). La lampe complémentaire
(Slave) doit être exploitée dans le
programme 4, le capteur n'est pas
en fonction.
Lampe à LED Select avec lampe 6
extérieure complémentaire
Puissance totale max. 1000 W
(charge ohmique, p. ex. tube
halogène), max. 500 W (non com-
pensée, inductive, cos phi = 0,5, p.
ex. lampes uorescentes),
max. 900 W (compensée en série),
max. 500 W (compensée en paral-
lèle, avec C = 45,6µF) ou
max. 600 W (ballasts électroniques,
capacitifs, p. ex. lampes à économie
d'énergie), max. 8 lampes sont rac-
cordées.
Mise en service simultanée lors de 7
la détection de mouvement de la
lampe maîtresse.
Lampe à LED Select avec synchroni
sation
Cette variante de raccordement
permet de commuter de façon
synchronisée jusqu'à 280 lampes à
LED Select par l'intermédiaire d'un
câble de commande. L'alimentation
de toutes les lampes à LED Select
raccordées doit impérativement
être assurée par l'intermédiaire
de la même phase. Si cette règle
n'est pas respectée, il peut en
résulter une destruction des
lampes à LED Select. La com-
mande s'effectue par l'intermédiaire
de la borne L'. Si l'état de mouve-
ment/de variation de lumière est
détecté au niveau d'une lampe
à LED Select, toutes les lampes à
LED Select raccordées s'éclairent
simultanément. Les lampes à LED
Select reliées par l'intermédiaire
de L' peuvent être exploitées dans
différents programmes. Dans le cas
d'une détection de mouvement
sur plusieurs lampes à LED Select,
toute la durée de mise en service est
déterminée par la durée de mise en
service résiduelle la plus longue au
moment de la dernière détection. En
cas d'exploitation d'une lampe à LED
Select dans le programme P3, toutes
les lampes à LED Select raccordées
s'éclairent lorsque la valeur de
variation de lumière qui a été réglée
est dépassée. La luminosité de base
n'est pas synchronisée.
Accrocher la façade de la lampe8
à LED Select en haut, la fermer en
exerçant une légère pression et la
bloquer à l'aide de la vis.

9
Implantation des bornes
L phase
L’ phase commutée/Master-Slave
N conducteur neutre
PE conducteur de protection
Fonction
Le détecteur de mouvement inté-9
grant un capteur infrarouge a un
angle de détection de 360°. La zone
de détection peut être diminuée à
l'aide des caches joints, par incré-
ments de 20°. La zone de détection
peut être divisée par deux, pour être
ramenée à 4 m environ, à l'aide du
lm adhésif joint. Une surveillance
audessous du détecteur de mouve-
ment garantit une protection contre
les intrus qui rampent. Dans le cas
d'une hauteur de montage de 1,8 m
à 2,8 m environ, la portée est de
8 m environ, lorsque l'on pénètre
latéralement dans la zone de détec-
tion. Lorsque l'on pénètre de face
dans la zone de détection, la détec-
tion est retardée.
Régler le capteur
Déverrouiller le détecteur de 10
mouvement à l'aide d'un tournevis
pour vis à tête fendue et l'abaisser
pour le retirer.
Choisir le programme souhaité, 11
régler la durée de mise en service et
la valeur de luminosité.
Mettre en place et encastrer le12
détecteur de mouvement. Tester le
fonctionnement.
Programmes
Le détecteur de mouvement est
escamotable pour permettre un
réglage commode des fonctions sou-
haitées. Pendant que le détecteur de
mouvement est déposé, la lumière
de la lampe à LED Select est éclairée.
Le réglage s'effectue à l'aide de
3 régulateurs rotatifs destinés au
réglage de l'heure, de la variation
de lumière et du programme. 4 pro-
grammes différents sont proposés.
L'heure de mise en marche peut
être réglée dans une plage comprise
entre 5 sec. et 15 mn. Le seuil de
réaction peut être réglé dans une
plage de 2 Lux (mode variation de
lumière) à 2000 Lux (mode lumière
du jour).
Le régulateur rotatif P permet de
sélectionner les programmes/
fonctions suivants :
Programme 1 :
environ 10 % de lumière de base
lorsque la valeur de variation réglée
est atteinte, et 100 % de lumière
lors de la détection d'un mouve-
ment. Une fois que l'heure de mise
en marche est atteinte, la lampe
repasse en lumière de base. Solution
optimale pour éclairer un numéro de
maison collé.
Programme 2 :
100% de lumière principale lorsque
la valeur de variation réglée est
atteinte et lors de la détection d'un
mouvement. Une fois que l'heure
de mise en marche est atteinte, la
lampe s'éteint.
Programme 3 :
100% de lumière principale lorsqu'il
fait sombre, à partir de la valeur de
variation qui a été réglée et pendant
toute la nuit, jusqu'à ce que, le len-
demain, la valeur de variation soit de
nouveau dépassée. Dans ce réglage,
la détection de mouvement est hors
fonction.
Programme 4 :
Dans ce réglage, aucune lumière de
base et aucun Softstop ne sont pos-
sibles, le détecteur de mouvement
est désactivé. La lampe à LED Select
peut être éclairée et éteinte à l'aide
d'un interrupteur, ou bien par l'inter-
médiaire de la sortie L' d'une autre
lampe à LED Select.
Délimiter la zone de détection
Lescachesetlelmadhésifjoints
permettent d'adapter la portée et
l'angle de détection aux conditions
locales.
Réduire la portée13
Retirer le lm adhésif joint de son
papier support et le coller sur le
capteur, tout autour de la zone
supérieure. La portée diminue de
8 m environ à 4 m environ.
Angle de détection14
Un cache complet couvre un angle
d'environ 120°, tandis qu'un seg-
ment individuel d'un cache couvre
20° environ. Les segments d'un
cache peuvent être raccourcis, en
cas de besoin, à l'aide d'une paire
de ciseaux.
Service
Les dispositions légales s‘appli-
quent à la garantie. En cas de
réclamation, l‘échange de l‘appa-
reil est assuré par votre installa-
teur-électricien.
Specications
Angle de détection type 180°,•
angle de détection possible 360°,
en fonction du montage
Angle d'ouverture du capteur 90°•
Protection contre les intrus qui•
rampent, angle d'ouverture 30°
Réduction de courant des LED à•
des températures > +40°
Classe de protection II•
Réglage de la variation de lumière•
2 - 2000 Lux
Tension de service: 230–240 V,•
50 Hz
Courant de service: max. 50 mA•
Température de couleur: Neutral-•
Weiß 4200 K
Lampe: Unité d'éclairage à 6 LED,•
puissance totale 8 W
Temps de commutation:•
5 sec - 15 mn
Indice de protection: IP 44•
Température ambiante:•
-20° C à +55°C
Dimensions (mm) l x H x P:•
260 x 260 x 76
Marquage
Un numéro de maison peut être
collé sur la lampe à LED Select. Le
lmadhésifpeutêtreapprovisionné
auprès du service marquage de
Siedle.

10
Elimination des anomalies
Anomalie Cause Remède
Lampe sans fonction Fusible secteur défectueux Remplacer le fusible secteur
Court-circuit Vérierlesraccordements
non éclairée Mettre la tension
La lampe ne s'éclaire pas en mode jour, le réglage de la
variation de lumière est trop faible
Refaire le réglage de la valeur de
réaction
Lampe à LED Remplacer la lampe à LED
Fusible secteur défectueux Remplacer le fusible et, le cas
échéant,vérierl'installation
Plage de détection non réglée à
dessein
réajuster
La lampe ne s'éteint pas Le détecteur de mouvement
n'est pas emboîté
Vérierledétecteurdemouvement
et le mettre en place dans la lampe
mouvement permanent dans l
a zone de détection
Contrôler la zone de détection, la
réajusterlecaséchéant,vérierles
interrupteurs ou masquer des zones
La lampe ne s'éteint pas entièrement Sélection du programme P1 avec
luminosité de base
choisir un autre programme
La lampe s'éclaire de façon
intempestive
Le vent met en mouvement
les arbres / buissons se trouvant
dans la zone de détection
Modierlaportéeoul'anglede
détection
Détection de voitures sur
la chaussée
Modierlaportéeoul'anglede
détection
brusque changement de
température résultant des
conditions météorologiques
(ventilateurs, fenêtres ouvertes,
air sortant, etc.)
Modierlaportéeoul'anglede
détection

11
Italiano
Impiego
Proiettore LED Select con rilevatore
di presenza, in materiale plastico di
alta qualità con frontalino in allu-
minio o in versione verniciata per
montaggio appoggio muro.
Il rilevatore di presenza attiva il
proiettore LED Select al rilevamento
di uno stato crepuscolare e/o di un
movimento. Il proiettore è dotato
di una funzione softstart/softstop.
Ciòsignicache,all'accensione,la
luce passa dallo stato OFF alla mas-
sima luminosità entro un secondo.
Viceversa, allo spegnimento la luce
passa dalla massima luminosità allo
stato OFF entro un secondo.
Tensione elettrica
Gli interventi di installazione,
montaggio e assistenza degli
apparecchi elettrici devono
essere eseguiti esclusivamente da
elettricisti specializzati. In caso
di mancato rispetto di questa
avvertenza sussiste il pericolo
di gravi danni per la salute o di
morte per folgorazione elettrica.
Norma DIN EN 60065. Nel rea-•
lizzare il collegamento elettronico
rispettare i requisiti delle norme
VDE 0805 e/o EN 60950.
Avvertenze di montaggio
importanti
Il rilevamento di movimento più•
sicuro si ottiene montando il pro-
iettore Select lateralmente rispetto
alla direzione di movimento. Minori
sono gli ostacoli presenti nel range
di rilevamento, migliore è la qualità
del rilevamento.
Il range di rilevamento del proiet-•
tore LED Select dipende essenzial-
mente dall'altezza di montaggio.
L'altezza di montaggio ottimale si
aggira fra 1,8 m e 2,8 m circa.
Il luogo di montaggio deve distare•
almeno 50 cm da fonti di luce o di
calore esterne.
Kit di fornitura
Proiettore LED Select con rilevatore•
di presenza
4 viti 5x50, tasselli•
2 passacavi in gomma•
3pannellidicoperturaelmade-•
sivo per ridurre il raggio d'azione
Il presente opuscolo informativo•
sul prodotto
Montaggio
Prima di effettuare qualsiasi inter-
vento è necessario scollegare l’allac-
ciamento alla rete!
Aprire il frontalino della scatola1
del proiettore Select. A tale scopo
svitare e togliere la vite sul lato
inferiore con un cacciavite per viti
con intaglio a croce (circa 4 giri).
Prelevare l’unità di illuminazione 2
LED, inserire i passacavi in gomma in
dotazione e inlare il cavo di rete.
Montaggio del proiettore Select3
alla parete con gli accessori in
dotazione. Devono essere praticati i
fori per le viti.
Installazione
Il proiettore viene collegato alla4
tensione di rete tramite un mor-
setto di collegamento a 4 poli. Per
proteggere una messa a terra non
utilizzata è disponibile il morsetto PE.
Con l'attacco L' integrato è possibile
collegare altri proiettori LED Select o
proiettori di altre marche.
Proiettore LED Select in funziona-5
mento master-slave
In questa variante di collegamento il
proiettore slave si accende in ritardo
se è stato rilevato un movimento dal
proiettore principale (master). Il pro-
iettore supplementare (slave) deve
essere azionato nel programma 4; il
sensore non è in funzione.
Proiettore LED Select con proiet-6
tore supplementare di altra marca
Potenza totale max. 1000 W (carico
ohmico, ad es. barra alogena), max.
500 W (non compensata, induttiva,
cos phi=0,5, ad es. lampade uo-
rescenti),
max. 900 W (compensata in serie),
max. 500 W (compensata in paral-
lelo, con C=45,6µF) o max. 600 W
(alimentatori elettronici, capacitivi,
ad es. lampade a risparmio ener-
getico, max. 8 ore). Attivazione
contemporanea al rilevamento di
movimento del proiettore master.
Proiettore LED Select con sincro-7
nizzazione
In questa variante di allacciamento
possono essere azionati in modo
sincrono no a 280 proiettori LED
Select mediante un unico cavo di
comando. L'alimentazione di tutti i
proiettori LED Select collegati deve
avvenire obbligatoriamente tramite
la stessa fase. Il mancato rispetto
di questa avvertenza può
comportare danni irreparabili ai
proiettori LED Select. Il comando è
possibile tramite il morsetto L'. Se un
proiettore LED Select rileva uno stato
crepuscolare/un movimento, tutti
i proiettori LED Select collegati si
accendono contemporaneamente. I
proiettori LED Select collegati tramite
L' possono essere azionati in diversi
programmi. In caso di rilevamento
di movimento in più proiettori LED
Select, l'intera durata di attivazione
è determinata dalla durata di attiva-
zione residua più lunga dell'ultimo
rilevamento. In caso di funziona-
mento di un proiettore LED Select
nel programma P3, tutti i proiettori
LED Select collegati vengono attivati
al superamento del valore crepusco-
lare impostato. La luminosità base
non viene sincronizzata.
Agganciare in alto il frontalino del8
proiettore LED Select, chiuderlo con
una leggera pressione e bloccarlo
con la vite.
Assegnazione dei morsetti
L Fase
L’ Fase attivata/master-slave
N Conduttore neutro
PE Conduttore di protezione
Funzione
Il rilevatore di presenza con sen-9
sore a infrarossi integrato ha un
angolo di rilevamento di 360°. Il
range di rilevamento può essere
ridotto con i pannelli di copertura
in dotazione ad intervalli di 20°. Il
range di rilevamento può essere

12
dimezzato a circa 4 m con il lm
adesivo in dotazione. Un dispositivo
di sorveglianza sotto il rilevatore di
presenza garantisce una copertura
protettiva. Con un'altezza di mon-
taggio di circa 1,8 m – 2,8 m, in
caso d'ingresso laterale nel range di
rilevamento il raggio d'azione è di
circa 8 m. In caso di ingresso fron-
tale nel range di rilevamento, il pro-
cesso di rilevamento è ritardato.
Regolare il sensore
Sbloccare il rilevatore di presenza10
con un cacciavite per viti ad intaglio
e staccarlo verso il basso.
Selezionare il programma deside-11
rato, impostare la durata di attiva-
zione e il valore di luminosità.
Inserire il rilevatore di presenza e12
bloccarlo in posizione. Eseguire una
prova di funzionamento.
Programmi
Il rilevatore di presenza è rimovibile
per consentire una pratica rego-
lazione delle funzioni desiderate.
Mentre il rilevatore di presenza è
rimosso, la luce del proiettore LED
Select è accesa. La regolazione
avviene con l'ausilio di 3 selettori
rotanti rispettivamente per la
durata, la funzione crepuscolare e il
programma. Si può scegliere fra 4
diversi programmi. La durata di atti-
vazione può essere regolata fra
5 sec. e 15 min., mentre la soglia
d'intervento può essere regolata
nell'intervallo fra 2 Lux (funziona-
mento con luce crepuscolare) e
2000 Lux (funzionamento con luce
diurna).
Con il selettore rotante P è possibile
selezionare i seguenti programmi/
funzioni:
Programma 1:
circa 10% di luce base al raggiun-
gimento del valore crepuscolare e
100% di luce al rilevamento di movi-
mento. Allo scadere della durata di
attivazione impostata, il proiettore
si commuta in luce base. Ideale
per illuminare un numero civico
incollato.
Programma 2:
100% di luce principale al raggiun-
gimento del valore crepuscolare
impostato e al rilevamento di movi-
mento. Allo scadere della durata di
attivazione impostata, il proiettore
si spegne.
Programma 3:
100% di luce principale al buio
a partire dal valore crepuscolare
impostato,pertuttalanottenché
il valore crepuscolare non viene
di nuovo superato all'arrivo del
mattino. In questa impostazione il
rilevamento di movimento non è in
funzione.
Programma 4:
In questa impostazione non sono
ammesse la luce base e la funzione
softstop; il rilevatore di presenza è
disattivato. Il proiettore LED Select
può essere acceso e spento con un
interruttore oppure tramite l'uscita L´
di un altro proiettore LED Select.
Limitazione del range di rileva-
mento
Con i pannelli di copertura in dota-
zioneeillmadesivoèpossibile
adattare il raggio d'azione e l'angolo
di rilevamento alle condizioni locali.
Riduzione del raggio d'azione13
Staccare il lm adesivo dalla pellicola
di supporto e incollarlo tutt'intorno
alla parte superiore del sensore. Il
raggio d'azione si riduce da circa
8 m a circa 4 m.
Angolo di rilevamento14
Un pannello di copertura intero
permette di schermare un angolo di
circa 120°, mentre un singolo seg-
mento di un pannello di copertura
un angolo di circa 20°. I segmenti
di un pannello di copertura possono
essere accorciati semplicemente con
un paio di forbici in base a necessità.
Assistenza
Ai ni della garanzia si applicano
le disposizioni di legge.
La sostituzione dell’ apparecchio
nel caso di assistenza specico
avviene a cura del vostro elettri-
cista installatore.
Dati tecnici
Angolo di rilevamento caratteri-•
stico 180°, angolo di rilevamento
possibile 360°, in funzione del
montaggio
Angolo di apertura del sensore 90°•
Copertura protettiva, angolo di•
apertura 30°
Riduzione di corrente dei LED a•
temperature > +40°
Classe di protezione II•
Regolazione crepuscolare•
2 – 2000 Lux
Tensione d'esercizio:•
230–240 V, 50 Hz
Corrente d'esercizio: max. 50 mA•
Temperatura dei colori:•
Neutral-Weiß 4200 K
Mezzo di illuminazione: Unità di•
illuminazione con 6 LED, potenza
totale 8 W
Tempo di commutazione:•
5 sec. – 15 min.
Classe di protezione: IP 44•
Temperatura ambiente:•
da -20°C a +55°C
Dimensioni (mm)•
Larg. x Alt. x Prof.: 260 x 260 x 76
Diciture
Il proiettore LED Select può essere
incollato con un numero civico. Il
lmadesivopuòessereacquistato
tramite il servizio di realizzazione
delle scritte Siedle.

13
Eliminazione dei guasti
Guasto Causa Rimedio
Il proiettore non funziona Fusibile di rete difettoso Sostituire il fusibile di rete
Cortocircuito Controllare i collegamenti
Non acceso Collegare la tensione
Il proiettore non si accende (ON) nel funzionamento diurno,
regolazione crepuscolare
troppo bassa
Impostare di nuovo il valore soglia
Lampada LED Sostituire la lampada LED
Fusibile di rete difettoso Sostituire il fusibile ed eventualmente
controllare l'installazione
Range di rilevamento non impostato
in modo mirato
Regolare di nuovo
Il proiettore non si spegne (OFF) Il rilevatore di presenza non è
collegato
Controllare il rilevatore di presenza e
inserirlo nel proiettore
Movimento continuo nel range di
rilevamento
Controllare il range di rilevamento ed
eventualmente regolarlo di nuovo;
controllare l'interruttore o coprire
determinati settori
Il proiettore non si spegne
completamente
Programma P1 con luminosità base
selezionata
Selezionare un altro programma
Il proiettore si accende (ON)
anche se non gradito
Il vento muove alberi/cespugli nel
range di rilevamento
Modicareilraggiod'azioneo
l'angolo di rilevamento
Rilevamento di auto sulla strada Modicareilraggiod'azioneo
l'angolo di rilevamento
Modicaimprovvisadella
temperatura a causa del tempo
(ventilatori,nestreaperte,aria
di scarico, ecc.)
Modicareilraggiod'azioneo
l'angolo di rilevamento

14
Nederlands
Toepassing
Select-LED-lamp met bewegings-
melder, uit hoogwaardig kunststof
met aluminium voorpaneel of ik
gelakte uitvoering voor opbouw-
montage.
De bewegingsmelder schakelt de
Select-LED-lampenbherkenning
van schemering en/of beweging
in. De lamp is met een softstart/
softstop-functie uitgerust. Dat
betekent,dathetlichtbhetinscha-
kelen binnen een seconde op de
maximalehelderheidwisselt.Bhet
uitschakelen gaat het licht binnen
een seconde van maximale helder-
heid op uit.
Elektrische spanning
Inbouw, montage en onder-
houdswerkzaamheden aan
elektrische apparaten mogen
uitsluitend door een elektro-
vakman worden uitgevoerd.
B het niet opletten bestaat het
gevaar op zware schade aan
de gezondheid of levensgevaar
door elektrische schokken.
Er dient rekening te worden•
gehouden met de norm
DINEN60065!Bhetmakenvan
de electronische verbinbingen dient
rekening te worden gehouden met
de vereisten van VDE 0805 resp.
EN 60950.
Belangrke inbouwinstructies
De veiligste bewegingsdetectie•
wordt bereikt, wanneer de Select-
LED-lampzdelingsopdelooprich-
ting wordt gemonteerd. Hoe minder
hindernissen er in het opnamebereik
staan, des te beter is de herkenning.
Het opnamebereik van de Select-•
LED-lamp hangt in principe af van
de inbouwhoogte. De optimale
inbouwhoogteligtbca.1,8m–
2,8 m.
Montageplaats min. 50 cm van•
andere licht- of warmtebronnen
verwderd.
Leveringsomvang
Select-LED-lamp met bewegings-•
melder
4 schroeven 5x50, duvels•
2 rubberen kabelinvoeren•
3 afdekpanelen en kleeffolie voor•
reikwdtebeperking
Deze productinformatie•
Montage
Voor alle werkzaamheden moet de
netaansluitingspanningsvrworden
geschakeld!
Behuizingvoorpaneel van de1
Select-lamp openen. Daarvoor aan
de onderzijde de schroef met een
kruisschroevendraaier los maken (ca.
4 omwentelingen) en afnemen.
LED-lampmiddeleenheid2
afnemen, meegeleverde rubberen
kabelinvoeren plaatsen, stroomkabel
invoeren.
Montage van de Select-lamp met3
meegeleverde accessoires aan de
muur. De gaten voor de schroeven
moeten doorgestoken worden.
Installatie
De lamp wordt via een 4-polige4
aansluitklem op de netspanning aan-
gesloten. Ter isolering van een niet
gebruikte aarding is er de PE klem.
Via de geïntegreerde L'-aansluiting
kunnen verdere Select-LED-lampen
of lampen van andere fabrikanten
worden aangesloten.
Select-LED-lamp in Master-Slave5
functie
B deze aansluitvariant schakelt de
slavelamp tdvertraagd in, wanneer
op de hoofdlamp (Master) beweging
herkend werd. De extra lamp (Slave)
moet in programma 4 worden
gebruikt, de sensor is niet in functie.
Select-LED-lamp met additionele6
lampen van andere fabrikanten
Totaalvermogen max. 1000 W (ohms
last, bv. halogeenbuis), max. 500 W
(ongecompenseerd, inductief,
cos phi=0,5, bv. TLlampen), max.
900 W (seriegecompenseerd), max.
500 W (parallel gecompenseerd, met
C=45,6µF) of max.
600 W (EVG´s, capacitief, bv. ener-
giespaarlampen, max. 8 st.) worden
aangesloten.
Op hetzelfde moment inschakelen
bbewegingsherkenningvande
masterlamp.
Select-LED-lamp met synchroni-7
satie
B deze aansluitvariant kunnen tot
maximaal 280 Select-LED-lampen
via één stuurleiding synchroon
geschakeld worden. De verzorging
van alle aangesloten Select-LED-
lampen moet verplicht via dezelfde
fase geschieden. Indien hier niet
op wordt gelet kunnen de Select-
LED-lampen kapot gaan. De stu-
ring geschiedt via de klem L'. Wordt
op een Select-LED-lamp bewegings-/
schemeringstoestand gemaakt,
dan schakelen alle aangesloten
SelectLEDlampen tegelkertd
aan. De via L' verbonden Select-
LED-lampen kunnen in verschillende
programma´s gebruikt worden. B
een bewegingsdetectie op meer-
dere Select-LED-lampen wordt de
totale inschakelduur door de op het
moment van de laatste schakeling,
langste overgebleven inschakel-
duur bepaald. B gebruik van een
Select-LED-lamp in het programma
P3 worden alle aangesloten Select-
LEDlampen b het overschrden van
de ingestelde schemeringswaarde
ingeschakeld. Niet gesynchroniseerd
wordt de helderheid.
Voorpaneel van de Select-LED-8
lamp boven inhangen, met lichte
druk sluiten en met de schroef
zekeren.
Klemmenindeling
L Fase
L’ Fase geschakeld/Master-Slave
N Neutrale leiding
PE Beveiligingsleiding
Functie
De bewegingsmelder met geïnte-9
greerde infra-roodsensor heeft een
blikhoek van 360°. Het opname-
bereik kan met de meegeleverde
afdekpanelen in stappen van 20°
worden verkleind. Het opname-
bereik kan met behulp van de
meegeleverde kleeffolie op ca. 4 cm
worden gehalveerd. Een bewaking

15
van de bewegingsmelder garandeert
een onderkruipbescherming.
B een inbouwhoogte van ca.
1,8 m – 2,8 m bedraagt de reik-
wdte b zdelingse ingang in het
opnamebereik ca. 8 m. B fron-
tale ingang in het opnamebereik
geschiedt de herkenning vertraagd.
Stel de sensor
Bewegingsmelder met een platte10
schroevendraaier ontgrendelen en
naar beneden lostrekken.
Gewenst programma kiezen,11
inschakeltd en helderheidswaarde
instellen.
Bewegingsmelder plaatsen en12
inrasteren. Functie testen.
Programma´s
De bewegingsmelder is afneembaar
voor de comfortabele instelling van
de gewenste functies. Zolang de
bewegingsmelder afgenomen is,
is het licht van de Select-LED-lamp
ingeschakeld. De instelling geschiedt
met3draairegelaarsvoortd-,
schemer- en programma-instelling.
Er is een keuze uit 4 verschillende
programma´s.Deinschakeltdkan
in een bereik van 5 sec. – 15 min.
worden ingesteld, de gevoeligheids-
drempel kan in het bereik van 2 lux
(schemeringsgebruik) – 2000 lux
(daglichtgebruik) worden ingesteld.
Via de draairegelaar P kunnen de
volgende programma's/functies
worden gekozen:
Programma 1:
ca.10%basislichtbhetbereiken
van de ingestelde schemerings-
waardeen100%lichtbbewe-
gingsdetectie.Naaoopvande
ingesteldeschakeltdschakelt
de lamp weer naar het basislicht.
Optimaal voor de verlichting van een
opgeplakt huisnummer.
Programma 2:
100%hoofdlichtbhetbereiken
van de ingestelde schemerings-
waardeenbeenbewegingsde-
tectie.
Naaoopvandeingesteldescha-
keltdwordtdelampweeruitge-
schakeld.
Programma 3:
100%hoofdlichtbduisternisvanaf
de ingestelde schemeringswaarde
de hele nacht, totdat de scheme-
ringswaarde ´s morgens weer over-
schreden wordt. In deze instelling is
bewegingsdetectie niet in functie.
Programma 4:
In deze instelling is geen basislicht
engeensoftstopmogelk,debewe-
gingsmelder is gedeactiveerd. De
Select-LED-lamp kan met een scha-
kelaar in- en uitgeschakeld worden
of via de L´-uitgang van een andere
Select-LED-lamp.
Opnamebereik inperken
Met de meegeleverde afdekpanelen
endekleeffoliekunnendereikwdte
endeblikhoekaandeplaatselke
omstandigheden worden aangepast.
Reikwdte verminderen13
Meegeleverde kleeffolie van het
draagpapier halen en op de sensor
om het hogere bereik plakken. De
reikwdte vermindert zich van ca. 8
m tot ca. 4 m.
Blikhoek14
Een heel afdekpaneel dekt een hoek
van ca. 120° af, een enkel segment
van een afdekpaneel ca. 20°. De
segmenten van een afdekpaneel
zn met een schaar naar wens in te
korten.
Service
Voor de aansprakelkheid gelden
de wettelke bepalingen. De
omruil van een apparaat onder
garantie geschiedt door uw
elektro-installateur.
Technische gegevens
typischeblikhoek180°,mogelke•
blikhoek360°,afhankelkvande
montage
openingshoek van de sensor 90°•
onderkruipbescherming, openings-•
hoek 30°
stroomvermindering van de LED´s•
btemperaturen>+40°
beschermingsklasse II•
Schermeringsinstelling•
2 – 2000 Lux
Gebruiksspanning:•
230–240 V, 50 Hz
Gebruiksstroom: max. 50 mA•
Kleurtemperatuur: Neutral-Weiß•
4200 K
Verlichtingsmiddel:•
Verlichtingseenheid met 6 LED´s,
8 W totaalvermogen
Schakeltd:5sec.–15min.•
Beschermingsklasse: IP 44•
Omgevingstemperatuur:•
-20° C tot +55°C
Afmetingen (mm) B x H x D:•
260 x 260 x 76
Beschrifting
De Select-LED-lamp kan met een
huisnummer worden beplakt.
De kleeffolie kan via de Siedle-
beletteringservice verkregen worden.
