Display-Modul
DIM 611-0
Display module
DIM 611-0
Module d´affichage
DIM 611-0
Modulo display
DIM 611-0
Displaymodule
DIM 611-0
Displaymodul
DIM 611-0
Displaymodul
DIM 611-0

2
3
*
Appliance requirement
Appareils nécessaires
Distinta materiali
Benodigde apparatuur
Komponentbehov
Apparatbehov

3
Deutsch
Montage
Anwendung
Das Display-Modul DIM 611-... ist
eine Eingabeeinheit im Vario-Design
zum Absetzen von Türrufen. Zur
Verwaltung der Türrufe ist der Ruf-
Controller RC 602-... erforderlich.
Außerdem werden über das
DIM 611-... die kundenspezifischen
Daten, die im RC 602-... gespeichert
sind, angezeigt.
Zur Bedienung des DIM 611-...
stehen Ihnen 4 Tasten zu Verfügung.
Mit der Taste >> blättern Sie im
Namensregister alphabetisch den
Anfangsbuchstaben nach Familien-/
Nachnamen durch. Mit der Taste >
blättern Sie innerhalb eines Anfangs-
buchstabens alphabetisch alle einge-
tragenen Namen durch. Ist der ge-
wünschte Teilnehmer angezeigt, so
wird durch Drücken der Taste mit
Glockensymbol der angezeigte Teil-
nehmer gerufen. Mit der Schlüssel-
taste kann ein Eingangs-Controller
EC 602-... angesteuert werden
(z. B. Türöffner). Zusätzlich ist eine
externe Türöffnertaste anschließbar.
Für die Türöffnerfunktion über die
Schlüsseltaste ist immer ein
EC 602-... in der Anlage erforderlich.
Bei Betätigung der Tasten erfolgt
eine akustische Rückmeldung
(Piepton).
An einem RC 602-... können bis zu
8 DIM 611-... betrieben werden.
Eine eindeutige Adresse für jedes
DIM 611-... wird immer erforderlich,
wenn mehrere DIM 611-... an einem
RC 602-... angeschlossen sind.
Werden an einem Türlautsprecher
ein DIM 611-... mit COM 611-...
kombiniert eingesetzt und die Teil-
nehmerruf-/Codenummern bei Ein-
gabe über das COM 611-... am
DIM 611-... angezeigt, sind diese
beiden Module mit der gleichen
Adresse zu versehen.
Über den BCD- Drehschalter auf der
Rückseite des DIM 611-... wird die
Adreßeinstellung von 1 bis 8 vorge-
nommen (werkseitig ist ”1” einge-
stellt). Die Einstellungen 0 und 9
sowie eine Doppelvergabe von
Ziffern führen zu Funktionsausfall
des DIM 611-... .
Reichweite
Das im gesamten Variobus verlegte
Leitungsnetz darf 2000 m nicht
überschreiten.
Der Schleifenwiderstand (Hin- und
Rückleitung zwischen DIM 611-...
und RC 602-...) darf 20 Ohm nicht
überschreiten. Bei 0,8 mm Ader-
durchmesser ergibt das eine Reich-
weite von ca. 250 m.
Die Spannungsversorgung der Vario-
bus-Komponenten erfolgt über
einen separaten Transformator
TR 602-...
Es muß sichergestellt sein, daß die
Versorgungsspannung bei maximaler
Stromaufnahme an jedem Gerät zu
keiner Zeit 9 V/AC unterschreitet.
In Verbindung mit Siedle Türsprech-
anlagen sind bestimmte Reichweiten
zwischen Türlautsprecher und Netz-
gerät bzw. zwischen Türlautsprecher
und Haustelefon zu beachten. Siehe
hierzu Planungs und Installations-
richtlinien Tür- und Haustelefonie.
Leitungsmaterial
Für die busseitige Installation müssen
Fernmeldeleitungen verwendet
werden.
JY (St) Y Leitungen paarig ver-
drillt, abgeschirmt,
0,8 mm Aderdurch-
messer
A2Y (St) 2Y Fernmeldeerdkabel,
0,8 mm Aderdurch-
messer
Leitungsführung
Um die allgemeinen Sicherheitsbe-
stimmungen für Fernmeldeanlagen
nach VDE 0100 und VDE 0800 zu
erfüllen und Störeinflüsse zu ver-
meiden, muß auf getrennte Führung
von Stark- und Schwachstromlei-
tungen geachtet werden. Ein Ab-
stand von 10 cm ist einzuhalten.
Montage
1(Ohne Abbildung)
Flachbandkabel mit Kombiklemme
stecken
2(Ohne Abbildung)
DIM 611-... in Montagerahmen
einsetzen

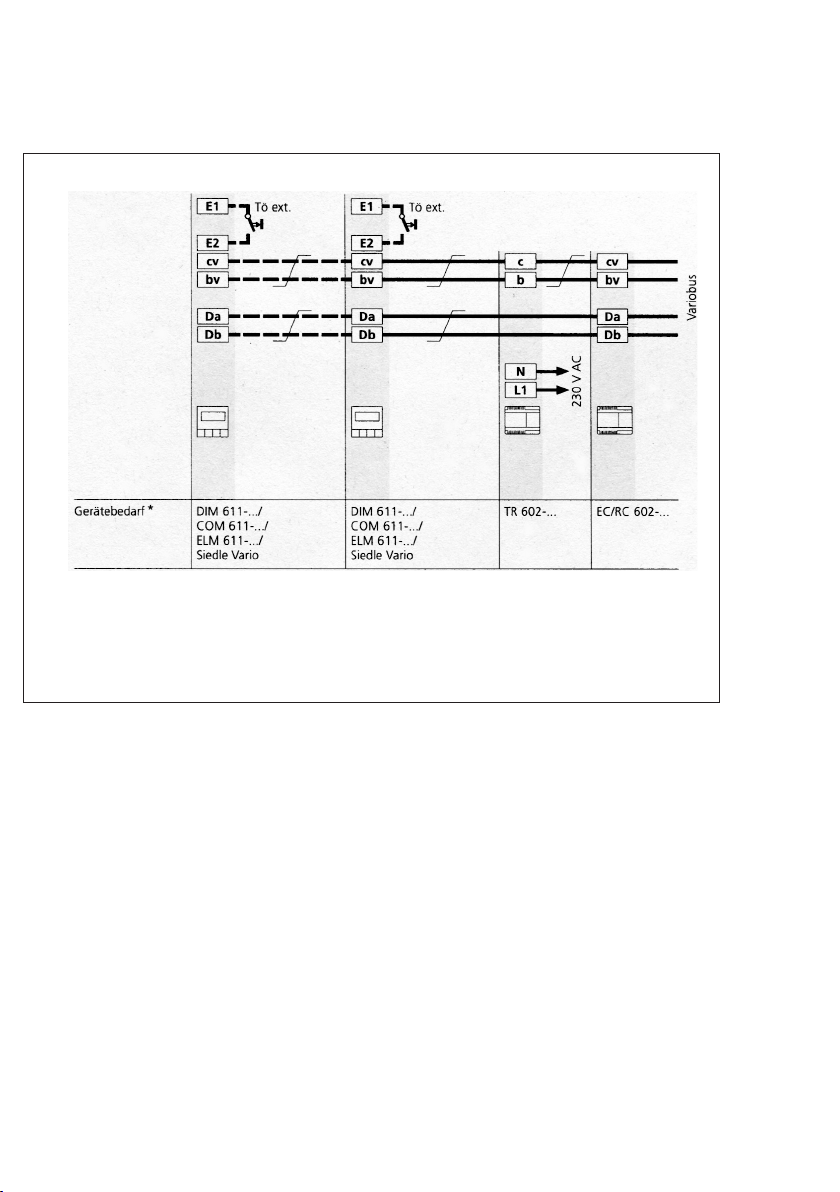

3Anschlußplan
Anschlußbelegung:
Versorgung bv, cv
Datenleitung Da, Db
für externe Türöffnertaste E1, E2
Triggerung TLM 612-... 6, 1
Technische Daten
•Versorgung 12 V/AC aus TR 602-...
•Stromaufnahme max. 100 mA
•Schutzart IP 20
•Umgebungstemperatur -20 °C bis
+ 70 °C

4
Application
The display module DIM 611-... is an
input unit designed in line with the
Vario concept for placing door calls.
The call controller RC 602-... is
required for management of door
calls. The DIM 611-... is also used to
display customer-specific data stored
in the RC 602-... .
There are four buttons provided for
operation of the DIM 611-... . The
>> key is used to scroll through the
name register alphabetically accor-
ding to the starting letter of the
surname. The > key is used to scroll
alphabetically between all the names
entered with a particular starting
letter. When the name of the
required user appears, the displayed
user is called by pressing the button
with the bell symbol. An entryway
controller EC 602-... (e.g. door
release) can be triggered using the
button with the key symbol. In
addition, an external door release
button can also be connected. To
actuate the door release function
using the button with key symbol,
an EC 602-... is always required in
the system.
When any of the buttons is actua-
ted, an acoustic feedback signal is
given off (bleep tone).
Up to 8 DIM 611-... units can be
connected to an RC 602-... .
If several DIM 611-... units are con-
nected to an EC/RC 602-..., an
unambiguous address is required for
each DIM 611-... . However, if a
DIM 611-... is used in combination
with a COM 611-... in a door loud-
speaker, and you wish the user’s
call/code number to be displayed
during input via the COM 611-... at
the DIM 611-..., these two modules
must be issued with the same
address.
Using the BCD rotary switch on the
back of the DIM 611-..., the address
is set between 1 and 8 (default
setting „1“). The settings 0 and 9,
and double allocation of numbers
will result in failure of the
DIM 611-... .
Range
The total length of the conductors
laid throughout the Variobus net-
work must not exceed 2000 m.
The loop resistance (forward and
return line between DIM 611-... and
RC 602-...) must not exceed
20 Ohm. With a core diameter of
0.8 mm, a range of appr. 250 m
results.
The power supply to the Variobus
components is effected via a sepa-
rate transformer TR 602-... .
Steps must be taken to ensure that
the supply voltage to each unit never
drops below 9 V/AC during maxi-
mum current consumption. In con-
junction with Siedle door communi-
cation systems, certain ranges must
be observed between the door loud-
speaker and line rectifier / between
the door loudspeaker and in-house
telephone. For more details, see the
Planning and Installation Guidelines
for Door and In-house Telephone
Communication.
Conductor material
Telecommunication cables must be
used for installation on the bus side
JY (St) Y Twisted-pair
conductors, shielded,
0.8 mm core diameter
A2Y (St) 2Y Telecommunication
cable 0.8 mm core
diameter
Conductor routing
In order to comply with the general
safety regulations for telecommuni-
cation systems in accordance with
VDE 0100 and VDE 0800, and to
avoid disturbing influences, atten-
tion must be paid to separate
routing of heavy and light current
cables. A distance of 10 cm must be
adhered to.
Mounting
1(no illustration) Plug in ribbon
cable with combination terminal
2(no illustration) Insert the
DIM 611-... in the mounting frame
3Terminal diagram
Terminal assignment:
Supply bv, cv
Data line Da, Db for external door
release button E1, E2
Triggering TLM 612-... 6, 1
Specifications
•Supply 12 V/AC from TR 602-...
•Current consumption
max. 100 mA
•Protective system IP 20
•Ambient temperature -20 °C to
+70 °C
English
Montage

5
Application
Le module d´affichage DIM 611-...
est une unité d´entrée de la gamme
Vario permettant de déclencher des
appels porte. Pour gérer les appels
de porte, il faut le contrôleur d´appel
RC 602-... En outre, le DIM 611-...
affiche les données spécifiques de
l`installation mémorisées dans le
RC 602-... Vous disposez de quatre
touches pour vous servir du
DIM 611-... La touche >> permet de
consulter dans l´ordre alphabétique
la première lettre des noms/prénoms
inscrits dans le registre nominatif.
Avec la touche > vous pouvez
consulter, au sein d´une lettre et
dans l´ordre alphabétique, tous les
noms qui y sont inscrits. Dès que le
nom recherché est affiché,
vous pouvez appeler le poste
correspondant par simple pression
de la touche symbolisée par une
cloche. La touche symbolisée par
une clé permet d´activer un
contrôleur d´entrée EC 602-... (par
ex. une gâche électrique). En plus, il
est possible de brancher une touche
gâche externe. Il faut toujours un
EC 602-... au sein de l´installation si
vous désirez activer la fonction
gâche avec la touche clé.
En appuyant sur les touches, vous
entendrez un bip sonore à titre de
confirmation.
On peut brancher jusqu´à huit
DIM 611-... sur un EC/RC 602-... Il
faut toujours une adresse unique
pour chaque DIM 611-... si plusieurs
DIM 611-... sont branchés sur un
EC/RC 602-... . Si, par contre, vous
voulez brancher un ensemble
DIM 611-... et COM 611-... sur un
portier électrique et afficher sur le
DIM 611-... les numéros de postes/
codes composés sur le COM 611-...,
il faut alors affecter la même adresse
à ces deux modules.
Le réglage des adresses entre 1 et 8
est effectué avec le commutateur
rotatif BCD sur la face arrière de
l´appareil (le réglage par défaut est
”1”). Les réglages 0 et 9 ainsi
qu´une double assignation de
chiffres provoquent un mauvais
fonctionnement du DIM 611-...
DIstance
Le réseau de lignes du bus Vario ne
doit pas dépasser 2000 m.
La résistance de boucle (lignes aller
et retour entre DIM 611-... et RC/
EC 602-...) ne doit pas dépasser
20 ohms. Avec un diamètre de fil de
0,8 mm, la distance est de 250
mètres environ.
L´alimentation des modules du bus
Vario est assurée par un transfor-
mateur séparé TR 602-...
Il faut veiller à ce que la tension
d´alimentation de chaque appareil
ne tombe à aucun moment en
dessous de 9V/AC lorsque celui-ci
absorbe son courant maximum. En
association avec les systèmes inter-
phoniques Siedle, il faut respecter les
distance définies entre le portier
électrique et l´alimentation ou le
portier électrique et le poste
intérieur. Voir directives de
projection et d´installation pour la
téléphonie de porte et la téléphonie
intérieure.
Matériel de câblage
Pour l´installation côté bus, il faut
utiliser les types de fils suivants:
JY (St) Y Fils appairés
torsadés blindés,
diamètre 0,8 mm
A2Y(St)2Y Câble télécom de
terre, diamètre 0,8 mm
Câblage
Afin de répondre aux dispositions
générales de sécurité pour les
installations de télécommunication
selon VDE 0100 et VDE 0800 et
pour prévenir les parasites, il faut
respecter une distance de 10 cm
entre les lignes à courant fort et les
lignes à courant faible.
Montage
1(sans illustration) Enficher le câble
plat
2(sans illustration) Placer le
DIM 611-... dans le cadre de
montage
3Schéma de branchement
Branchement
Alimentation bv, cv
Ligne de données Da, Db pour
touche de commande de gâche
externe E1, E2
Déclenchement TLM 612-... 6, 1
Caractéristiques techniques
•Alimentation 12 V/AC par
TR 602-...
•Courant absorbé 100 mA max.
•Indice de protection IP 20
•Température ambiante -20°C à
+70°C
Français
Montage

6
Impiego
Il modulo display DIM 611-... è
un’unità d’entrata nel design Vario
per l’invio delle chiamate di porta.
Per l’amministrazione delle chiamate
di porta è necessario il controller di
chiamata RC 602-.... Inoltre sul
DIM 611-... vengono visualizzati i
dati riguardanti la clientela memo-
rizzati nell’RC 602-....
Per il comando del DIM 611-... Lei
ha a disposizione 4 tasti. Tramite
il tasto >> Lei ha la possibilità di
sfogliare l’indice dei nomi in ordine
alfabetico secondo le lettere iniziali
dei cognomi. Tramite il tasto > Lei
ha la possibilità di sfogliare in ordine
alfabetico all’interno di una lettera
iniziale tutti i nomi registrati. Se
viene visualizzato il partecipante
desiderato, questi può essere chia-
mato premendo il tasto col simbolo
del campanello. Mediante il tasto
chiave può essere azionato un con-
troller d’ingresso EC 602-... (p.e.
un’apriporta). In aggiunta è possibile
collegare un tasto apriporta esterno.
Perché il tasto chiave abbia una
funzione apriporta è indispensabile
l’integrazione nell’impianto di un’
EC 602-... .
Azionando i tasti si ottiene un feed-
back acustico (suono da cicalino).
Su un EC/RC 602-... possono essere
messi in funzione 8 DIM 611-.... Sarà
necessario un indirizzo preciso per
ogni DIM 611-... ogniqualvolta ven-
gono collegati più DIM 611-... su un
EC/RC 602-.... Se però ad un porter
vengono allacciati un DIM 611-... in
combinazione con un COM 611-... e
si vuole far visualizzare sul
DIM 611-... i numeri di chiamata dei
partecipanti ovvero i codici numerici
immessi nel COM 611-... , allora
entrambi i moduli devono essere
provvisti dello stesso indirizzo.
Mediante l’interruttore rotante BCD
sul lato posteriore del DIM 611-...
viene effettuata l’impostazione degli
indirizzi da 1 a 8 (l’impostazione di
default è ”1”). Le impostazioni 0 e 9
così come un’assegnazione doppia
di numeri comportano la perdita
della capacità di funzionamento del
DIM 611-... .
Raggio d’azione
La rete di distribuzione installata nel
bus Vario completo non deve
superare i 2000 m.
La resistenza del doppino (linea di
andata e ritorno tra DIM 611-... e
RC/EC 602-...) non deve superare i
20 Ohm. Con un diametro di filo di
0,8 mm ciò corrisponde ad un
raggio d’azione di circa 250 m.
L’alimentazione di tensione dei com-
ponenti del bus Vario avviene me-
diante un trasformatore TR 602-... a
parte.
Bisogna assicurare, che l’alimenta-
zione di tensione nel caso di
massimo assorbimento di corrente
su ogni apparecchio non risulti in
nessun momento al di sotto di
9 V/AC.
Con gli impianti porter Siedle sono
da rispettare certi raggi d’azione tra
il porter e l’apparecchio alimentato
dalla rete come anche tra porter e
telefono privato. Vedi a questo
riguardo le direttive di pianificazione
e installazione della telefonia di
porta e privata.
Materiale di cablaggio
Per l’installazione sul lato bus
devono essere utilizzate linee
telefoniche.
JY (St) Y Linee ritorte in coppia,
schermate, diametro
di filo 0,8 mm
A2Y (St) 2Y cavo telefonico di
messa a terra,
diametro di filo
0,8 mm
Cablaggio
Per rispettare le norme di sicurezza
generali per gli impianti di teleco-
municazione secondo la VDE 0100 e
la VDE 0800 e per evitare disturbi, è
necessario rispettare la posa sepa-
rata di linee per corrente debole e
forte. È necessario rispettare una
distanza di 10 cm.
Montaggio
1(senza figura) inserire il cavo piatto
con il morsetto di combinazione
2(senza figura) installare il
DIM 611-... nel telaio di montaggio
3Schema di collegamento
Occupazione dei collegamenti:
Alimentazione bv, cv
Linee di trasmissione dei dati Da, Db
per il tasto esterno apertura porta
E1, E2
Accensione TLM 612-... 6, 1
Dati tecnici
•Alimentaz. 12 V/AC da TR 602-...
•Assorbimento di corrente
max. 100 mA
•Classe di protezione IP 20
•Temperatura ambiente da -20 °C
a + 70 °C
Italiano
Montaggio

7
Toepassing
De displaymodule DIM 611-... is een
invoereenheid in Vario-design voor
het vastleggen van deuroproepen.
Voor het beheren van de deurop-
roepen is de oproep-controller
RC 602-... nodig. Bovendien worden
met de DIM 611-... de klantspeci-
fieke gegevens in beeld gebracht die
in de RC 602-... zijn opgeslagen.
Voor de bediening van de
DIM 611-... heeft u de beschikking
over 4 toetsen. Met toets >> bladert
u het namenregister alfabetisch door
op de eerste letter van de achter-
naam. Met toets > bladert u het
namenregister alfabetisch door op
de eerste letter van alle ingevoerde
namen. Wanneer de gewenste
deelnemer weergegeven wordt, dan
wordt door het indrukken van de
toets met het kloksymbool deze
deelnemer opgeroepen. Met de
sleuteltoets kan een ingangs-
controller EC 602-... aangestuurd
worden (b.v. deuropener).
Bovendien kan een extra deur-
openertoets worden aangesloten.
Voor de deuropenerfunctie via de
sleuteltoets moet er altijd een
EC 602-... in de installatie aanwezig
zijn.
Bij het indrukken van de toetsen
vindt een akoestische terugmelding
(pieptoon) plaats.
Op een EC/RC 602-... kunnen maar
liefst 8 DIM 611-... worden aange-
sloten. Er is altijd een ondubbel-
zinnig adres voor elke DIM 611-...
nodig als er meerdere DIM 611-...
op één EC/RC 602-... zijn aange-
sloten. Wanneer op een deurluid-
spreker een DIM 611-... met
COM 611-... gecombineerd ingezet
worden en de deelnemeroproep-/
codenummers moeten bij intoetsen
via de COM 611-... op de
DIM 611-... weergegeven worden,
dan dienen deze beide modules
voorzien te worden van het zelfde
adres.
Met behulp van de BCD- draaischa-
kelaar die zich op de achterzijde van
de DIM 611-... bevindt, stelt men de
adressen in van 1 tot 8 (fabrieks-
instelling is „1“). Als men 0 of 9
instelt of als men cijfers dubbel
toekent, werkt de DIM 611-... niet
meer
Reikwijdte
Het in de gehele variobus gelegde
leidingennetwerk mag niet langer
zijn dan 2000 m.
De lusweerstand (de leiding heen en
terug tussen de DIM 611-... en de
RC/EC 602-...) mag niet groter zijn
dan 20 Ohm. Bij een aderdoorsnede
van 0,8 mm levert dit een reikwijdte
op van ongeveer 250 m.
De spanningsvoeding van de vario-
bus-componenten is afkomstig van
een aparte transformator TR 602-...
De garantie moet bestaan dat de
voedingsspanning bij maximaal
stroomverbruik op elk toestel nooit
kleiner is dan 9 V/AC.
In combinatie met de Siedle inter-
cominstallaties dient men bepaalde
reikwijdten tussen de deurluid-
spreker en de netvoeding resp.
tussen de deurluidspreker en de
huistelefoon in acht te nemen. Zie
tevens de richtlijnen voor planning
en installatie deur- en huistelefonie.
Leidingmateriaal
Voor installatie aan de buszijde
dient men telefoonbedrading te
gebruiken.
JY (St) Y Leidingen paarsgewijs
getwijnd, afge-
schermd, 0,8 mm
aderdoorsnede
A2Y (St) 2Y Telefoonaarddraad,
0,8 mm aderdoor-
snede
Het trekken van leidingen
Om te kunnen voldoen aan de alge-
mene veiligheidsbepalingen voor
telecommunicatie-installaties volgens
VDE 0100 en VDE 0800 en om
storende invloeden te voorkomen,
dient men ervoor te zorgen dat de
leidingen voor sterk- en zwakstroom
niet bij elkaar worden gelegd. Men
dient een afstand in acht te nemen
van 10 cm.
Montage
1(Niet afgebeeld)
Geribbelde kabel met combiklem
insteken
2(Niet afgebeeld)
DIM 611-... in montageraam
plaatsen
3Aansluitschema
Aansluitingen:
Voeding bv, cv
Gegevensleiding Da, Db
voor externe deuropenertoets E1, E2
Triggering TLM 612-... 6, 1
Technische gegevens
•Voeding 12 V/AC van TR 602-...
•Stroomverbruik max. 100 mA
•Afscherming IP 20
•Omgevingstemperatuur -20 °C tot
+ 70 °C
Nederlands
Montage

8
Anvendelse
Displaymodulet DIM 611-... er en
indlæsningsenhed i Vario-design
til brug i forbindelse med døropkald.
Til at administrere døropkaldene
kræves en opkalds-controller
RC 602-.... Desuden vises kunde-
specifikke data, som er lagret i
RC 602-..., via DIM 611-... .
Til betjening af DIM 611-... benyttes
4 taster. Med tasten >>
gennembladers navneregistret
alfabetisk efter familie-/efternavn.
Med tasten > gennembladers alle
indprogrammerede navne alfabetisk
inden for et begyndelsesbogsdav.
Når den ønskede abonnent vises,
ringes den viste abonnent op ved at
trykke på tasten med klokkesym-
bolet. Med nøgletasten kan en
indgangscontroller EC 602-... styres
(f.eks. døråbner). Desuden kan en
ekstern døråbnertast tilsluttes. Til
døråbnerfunktionen med nøgle-
tasten skal der altid benyttes en
EC 602-...
Ved aktivering af tasterne fås en
akustisk tilbagemelding (beep).
På én RC 602-... kan der anvendes
op til otte DIM 611-.... Såfremt der
er tilsluttet flere DIM 611-... til
samme RC 602-..., skal alle
DIM 611-... tildeles en entydig
adresse. Hvis en DIM 611-... skal
kombineres med en COM 611-... i
dørstationen, og abonnent-7 kode-
numrene ved indtastning skal vises
via COM 611-... på DIM 611-..., skal
disse to moduler forsynes med
samme adresse.
Adresserne 1 til 8 indstilles via
BCD-kontakten bag på DIM 611-...
(fra fabrikken er ”1” forvalgt).
Valg af 0 og 9 samt en dobbelt-
tildeling af tal medfører funktions-
svigt på DIM 611-... .
Rækkevidde
Længden af kabelnettet i det
samlede Variobus-system må ikke
overskride 2000 m.
Sløjfemodstanden (frem- og retur-
leder mellem DIM 611-... og RC/
EC 602-...) må ikke overskride
20 ohm. Ved en kabeldiameter på
0,8 mm giver det en rækkevidde på
ca. 250 m.
Variobus-komponenterne forsynes
med spænding via en separat trans-
formator TR 602-...
Der skal være sikkerhed for, at
spændingsforsyningen ved maksi-
malt strømforbrug på hvert enkelt
aggregat på intet tidspunkt kommer
under 9 V/AC.
I forbindelse med Siedle dørtelefon-
systemer skal bestemte afstande
mellem hhv. dørstation og strøm-
forsyning samt mellem dørstation
og hustelefon overholdes. Se
retningslinierne i Planlægning og
installation af dør- og hustelefoni.
Kabelmateriale
Til bus-installationen skal der
anvendes telefonkabler.
JY (St) Y Parvist snoede,
skærmede kabler,
0,8 mm diameter
A2Y (St) 2Y Telefonjordkabel,
0,8 mm diameter
Kabelføring
I henhold til stærkstrømsreglemen-
tet bør stærk- og svagstrømskabler
fremføres hver for sig med en ind-
byrdes afstand på min. 10 cm. Der
henvises til de gældende bestem-
melser.
Montering
1(ikke vist) Monter fladbåndskabel
ved hjælp af kombiklemme
2(ikke vist) Anbring DIM 611-... i
montagerammen
3Forbindelsesdiagram
Tilslutningsanvisninger
Forsyning bv, cv
Dataoverførsel Da, Db
for ekstern døråbnertast E1, E2
Trigger-signal for TLM 612-... 6, 1
Tekniske data
•Forsyning 12 V/AC fra TR 602-...
•Strømforbrug max. 100 mA
•Kapslingsklasse IP 20
•Omgivelsesstemperatur -20 °C til
+70 °C
Dansk
Montering

9
Användning
Displaymodul DIM 611-0 är en
inmatningsenhet i Vario-design och
används för att sätta ringsignaler.
För hantering av ringsignalerna be-
hövs en anropscontroller RC 602-...
Dessutom visas här de kundspecifika
uppgifter som finns lagrade i
RC 602-... För manövrering av
DIM 611-... finns 4 knappar till för-
fogande. Med knappen >> bläddrar
man igenom namnregistret i alfa-
betisk ordning efter begynnelse-
bokstaven i efternamnet. Med
knappen > bläddrar man inom en
begynnelsebokstav igenom alla in-
förda namn i alfabetisk ordning. Om
den önskade deltagaren indikeras, så
rings den indikerade deltagaren upp
genom att trycka på knappen med
klocksymbolen. Med nyckelknappen
kan en ingångsstyrenhet EC 602-...
styras (t ex dörröppnare). Dessutom
kan en extern dörröppningsknapp
anslutas. För dörröppningsfunk-
tionen över nyckelknappen krävs
alltid en EC 602-... i anläggningen.
Vid manövrering av knapparna sker
en akustisk återrapport (pipton).
Upp till 8 DIM 611-... kan anslutas
till en EC/RC 602-... Om flera
DIM 611-... är anslutna till en EC/
RC 602-... måste varje DIM 611-...
ha en entydig adress. Om emellertid
en DIM 611-... kombinerad med
COM 611-... sätts in på en dörrhög-
talare och deltagarnas telefon-/ kod-
nummer vid inmatning skall indike-
ras över COM 611-.. på DIM 611-...,
skall dessa båda moduler förses med
samma adress.
Adressen kan ställas in från 1 till 8
med BCD-kontakten på baksidan av
DIM 611-... (när apparaten levereras
är den inställd på „1“). Om man
trycker på 0 eller 9 eller matar in en
siffra dubbelt fungerar inte
DIM 611-... .
Räckvidd
Hela ledningsnätet i Vario-bussen får
inte vara längre än 2000 m.
Slingmotståndet (tram- och återled-
ning mellan DIM 611-... och RC/
EC 602-...) får inte vara högre än
20 ohm. Med en ledardiameter på
0‚8 mm får man en räckvidd på ca
250 m.
Variobusskomponenterna förses
med spänning från en separat trans-
formator TR 602-...
Matarspänningen får vid maximal
strömupptagning absolut inte
underskrida 9 V/AC på någon
apparat. Tillsammans med Siedle
porthögtalarsystem gäller särskilda
räckvidder mellan porthögtalare och
nätapparat respektive mellan port-
högtalare och intertelefoner. Se
direktiven för planering och installa-
tion av port- och interntelefoni.
Ledningsmaterial
För installationen på bussidan
används telefonkablar.
JY (St) Y Parvis tvinnade‚
avskärmade ledningar‚
0‚8 mm ledardiameter
A2Y (St) 2Y Telefonkabel‚ 0‚8 mm
ledardiameter
Ledningsdragning
För att upptylla kraven i de allmänna
säkerhetsbestämmelserna för
telefonsystem enligt VDE 0100
och VDE 0800 och för att undvika
störningar ska stark- och svag-
strömsledningar dras var för sig med
ett mellanrum på minst 10 cm.
Montering
1(Ej avbildad)
Anslut bandkabeln till kombinations-
klämman.
2(Ej avbildad)
Montera DIM 611-... i monterings-
ramen.
3Kopplingsschema
Anslutningar
Matarspänning bv, cv
Dataledning Da, Db
För extern dörröppnarknapp E1, E2
Triggning TLM 612-..., 6, 1
Tekniska data
•Matarspänning 12 V/AC från
TR 602-...
•Strömupptagning max. 100 mA
•Skyddsklass IP 20
•Omgivningstemperatur - 20°C till
+70°C
Svenska
Montering

10

11

© 1997/ 06.12
Printed in Germany
Best. Nr. 0-1101/ 017203
S. Siedle & Söhne
Telefon- und Telegrafenwerke OHG
Postfach 1155
D-78113 Furtwangen
Bregstraße 1
D-78120 Furtwangen
Telefon [phone]
Telefax +49 (0) 7723/63-300
www.siedle.de
[email protected]
