Wird die Umgebungsleuchte
VL 611-X/1 in einer Stele KSF 611-...
montiert, muss der eingebaute
Montagerahmen MR 611-... aus der
KSF 611-... demontiert werden.
Die VL 611-X/1 wird immer ohne
MR 611-... montiert.
In Einzelfällen müssen u.U. die ein-
gebauten MR ausgebaut werden. Es
muss dafür ein der Anzahl der benö-
tigten Modulplätze entsprechender
MR eingebaut werden. Unter jedem
Modulplatz des MR muss ein
Moduladapter vorhanden sein.
Die VL benötigt zur Montage jeweils
am oberen und unter Ende ein
Moduladapter, die im Bedarfsfall an
die entsprechende Positionen ver-
schoben werden müssen. Außerdem
muss ggf. der zusätzlich vorhandene
Trennsteg verschoben werden.
Wird zusätzlich zur VL nur ein
Modul eingebaut, so muss ein
MR 611-2/1-... verwendet werden.
Der nicht benötigte Modulplatz wird
mit der Frontblende abgedeckt.
Die vorhandenen Trennstege sind für
die Ausrichtung der MR und der VL
notwendig.
Beachten Sie folgende Regeln:
•MR und VL müssen am oberen
und unteren Ende einen Trennsteg
besitzen, jedoch
•zwischen 2 MR bzw.zwischen MR
und VL darf nur ein Trennsteg einge-
setzt sein.
•Schließt der MR oder die VL mit
dem oberen Abdeckung der KSF ab
ist kein Trennsteg erforderlich, da
die Fixierung in der Abdeckung inte-
griert ist.
Montage
1Montagerahmen MR 611-...
demontieren
Wenn erforderlich alle eingebauten
MR ausbauen.

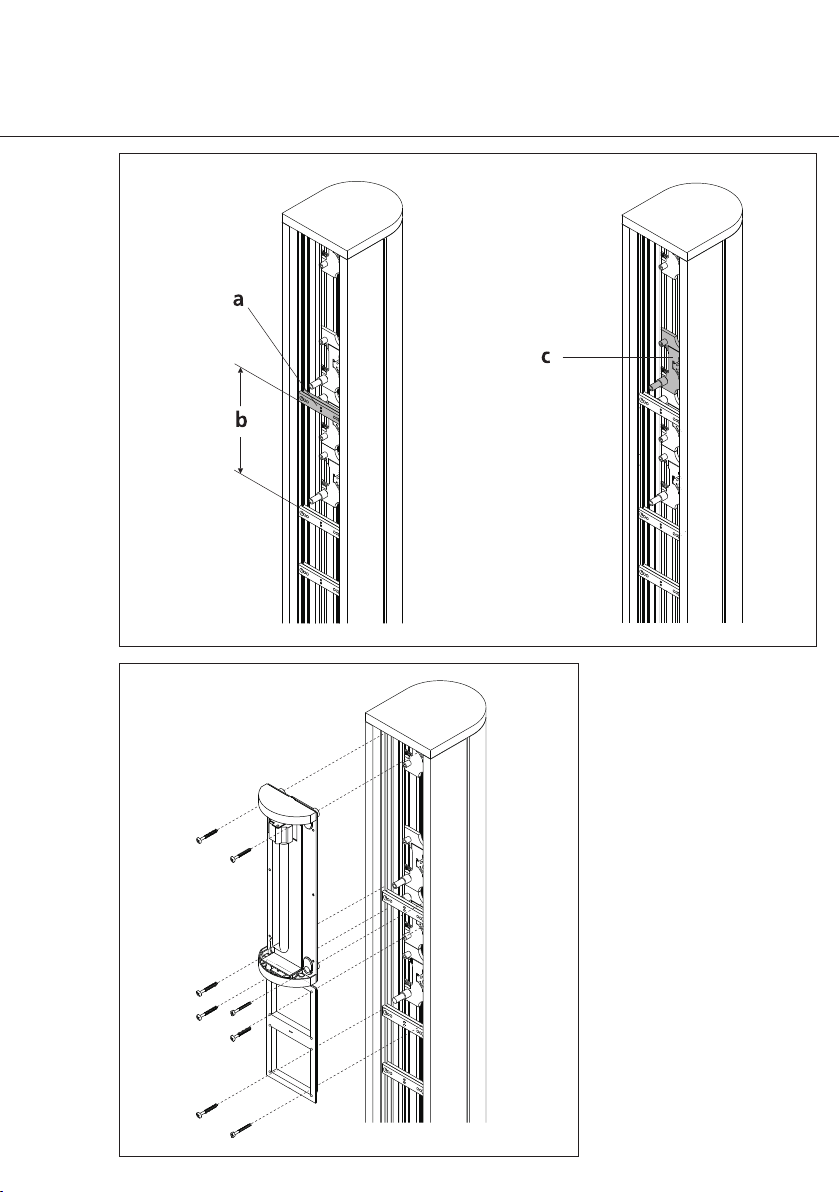

2Trennsteg und Moduladapter
verschieben
Die Schrauben am Trennsteg “a” mit
dem beiliegenden Torx-Schrauben-
dreher lösen, den Trennsteg entspre-
chend der Maßtabelle verschieben
und wieder befestigen.Wenn not-
wendig die eingebauten Modul-
adapter ”c” verschieben.
3Maßtabelle für MR/VL 611-...
Abstand “b” zwischen den
Trennstegen
MR/VL 611-2/1 = 185 mm
MR/VL611-3/1 = 285 mm
MR/VL 611-4/1 = 385 mm
4MR 611-... wieder einbauen
Beim Einbau der MR 611-... muss
darauf geachtet werden, dass für
jeden Modulplatz ein Moduladapter
vorhanden ist. MR einlegen und in
den Ecken wieder mit den
Spezialschrauben befestigen.
5VL einbauen
Siehe Produktinformation
VL 611-X/1...
If the ambient lighting VL 611-X/1 is
mounted in a KSF 611-... pedestal,
the integrated mounting frame
MR 611-... must be taken out of
the KSF 611-...
The VL 611-X/1 is always moun-
ted without an MR 611-...
In individual cases, it may be neces-
sary to remove the integrated
mounting frame and replace it with
amounting frame designed for the
required number of module slots.
Amodule adapter must be present
under each module slot of the
mounting frame.
To mount the VL, a module adapter
is required at the upper and lower
end. These two adapters must be
moved if required into the relevant
positions. If there is an additional
separating web, this will have to be
moved. If only one module is being
mounted in addition to the VL, an
MR 611-2/1-... must be used. The
module slot which is not required is
covered by a dummy front panel.
The existing separating webs are
required for alignment of the moun-
ting frame and the VL.
Please observe the following rules:
•The mounting frame and VL must
be fitted with a separating web at
the top and bottom end, but
•theremay only be 1 separating
web positioned between 2 moun-
ting frames or between the moun-
ting frame and the VL.
•If the mounting frame or the VL
closes flush with the upper cover of
the KSF,no separating web is requi-
red, as the fixture is integrated in
the cover.
Deutsch
Montage
English
Montage

5
Mounting
1Remove mounting frame
MR 611-...
If required, take out all the integra-
ted mounting frames.
2Push aside the separating web
and module adapter.
Release the screws at separating
web “a” with the supplied Torx
screwdriver, move the separating
web in accordance with the measu-
rement table and fasten it again. If
required, move the module adapter
“c”.
3Measurement table
MR/VL 611-...
Distance “b” between the separa-
ting webs
MR/VL 611-2/1 = 185 mm
MR/VL611-3/1 = 285 mm
MR/VL 611-4/1 = 385 mm
4Replace the MR 611-... .
When mounting the MR 611-... pay
attention to ensure that there is a
module adapter present for every
module slot. Insert the mounting
frame and fasten in the corners
again using the special screws.
5Mount the VL
See product information for the
VL 611-X/1...
Si l'éclairage d'environnement
VL 611-X/1 doit être monté dans
une stèle KSF 611-..., il faut démon-
ter le cadre de montage
MR 611-... qui se trouve dans la
stèle KSF 611-...
Le VL 611-X/1 doit toujours être
monté sans le cadre MR 611-...
Dans certains cas, il faut même enle-
ver complètement les cadres MR et
les remplacer par un cadre MR cor-
respondant au nombre de modules
nécessaire. Un adaptateur de modu-
le doit être prévu sous chaque
emplacement de module du MR.
Pour le montage, il faut un adapta-
teur de module aux extrémités supé-
rieure et inférieure du VL que vous
pouvez glisser dans les postions
requises le cas échéant.
En outre, il faut éventuellement
déplacer l'entretoise de séparation
existante.
Si vous ne devez monter qu'un
module en plus du VL, il faudra utili-
ser un MR 611-2/1-...
L'emplacement vide sera recouvert
par le cache frontal.
Les entretoises de séparation sont
indispensables pour l'alignement des
MR et du VL.
Respectez les règles suivantes:
•Les MR et VL doivent avoir une
entretoise de séparation aux extré-
mités supérieureet inférieure, mais
•il ne doit y avoir qu'une entretoise
de séparation entre 2 MR ou entre
un MR et un VL.
•Si le MR ou le VL se termine par le
cache supérieur de la KSF,il ne faut
pas d'entretoise de séparation étant
donné que la fixation est déjà inté-
grée au cache.
Montage
1Démontage du cadre de mon-
tage MR 611-...
Si nécessaire, démontez tous les MR
déjà montés.
2Décalage de l'entretoise de
séparation et des adaptateurs de
module
Dévissez les vis de l'entretoise “a“
avec la clé Torx jointe, décalez l'en-
tretoise conformément au tableau
des mesures et revissez. Si nécessai-
re, décalez également les adapta-
teurs de module “c“.
3Tableau des mesures pour
MR/VL 611-...
Ecartement "b" entre les entretoises
MR/VL 611-2/1 = 185 mm
MR/VL611-3/1 = 285 mm
MR/VL 611-4/1 = 385 mm
4Remontage du MR 611-...
Lors du montage des MR 611-...,
il faut veiller à ce qu'il existe un
adaptateur de module par emplace-
ment de module. Mettre en place le
MR et le fixer aux coins avec les vis
spéciales.
5Montage du VL
Voir information produit
VL 611-X /1...
Français
Montage

6
Se il proiettore per luce ambiente VL
611-X/1 viene montato in una stele
KSF 611-..., è necessario smontare
dalla KSF 611-... il telaio di montag-
gio MR 611-... incorporato.
Il VL 611-X/1 viene montato sem-
pre senza MR 611-....
In certi caso può essere necessario
smontare gli MR incorporati.
Al suo posto deve essere montato
un MR adatto per il numero di posti
modulo richiesto.
Sotto ogni posto modulo del MR
deve essere presente un adattatore
moduli.
Per il montaggio del VL sono neces-
sari adattatori sull'estremità superio-
re ed inferiore dello stesso VL, che
all'occorrenza devono essere spinti
nelle rispettive posizioni.
All'occorrenza è inoltre necessario
spostare il separatore presente.
Se oltre al VL viene installato un
solo modulo, è necessario utilizzare
un MR 611-2/1-....
Il posto modulo che rimane inutiliz-
zato viene coperto dal rivestimento
frontale.
Iseparatori servono per allineare gli
MR ed i VL.
Ènecessario osservare le seguenti
regole:
•Gli MR ed i VL devono, nelle loro
estremità superiori ed inferiori, esse-
redotati di un separatore, tuttavia
•tra 2 MR ovverotra MR e VL deve
essereinserito un solo separatore.
•Se il MR o il VL è a raso con il rive-
stimento della KSF non è necessario
alcun separatore, poiché il fissaggio
èintegrato nel rivestimento.
Montaggio
1Smontare il telaio di montag-
gio MR 611-...
All'occorrenza smontare tutti gli MR
incorporati
2Spostare il separatore e l'adat-
tatore moduli
Svitare le viti sul separatore “a“ per
mezzo della chiave dinamometrica
acclusa, spostare il separatore in
conformità alla tabella dimensionale
eapplicare nuovamente le viti.
All'occorrenza sostare gli adattatori
per moduli “c“ incorporati.
3Tabella dimensionale per
MR/VL 611-...
Distanza “b“ tra i separatori
MR/VL 611-2/1 = 185 mm
MR/VL611-3/1 = 285 mm
MR/VL 611-4/1 = 385 mm
4Rimontare il telaio MR 611-...
Durante l'installazione degli
MR 611-... è necessario prestare
attenzione che per ogni posto
modulo sia presente un adattatore
moduli. Inserire il telaio di montag-
gio e fissarlo nuovamente sugli
angoli con le viti speciali.
5Installare il proiettore VL
Vedi informazione prodotto
VL 611-X/1...
Indien de omgevingslamp
VL 611-X/1 in een zuil KSF 611-...
gemonteerd wordt, moet het inge-
bouwde montageframe MR 611-...
uit de KSF 611-... gedemonteerd
worden.
De VL 611-X/1 wordt altijd zon-
der MR 611-... gemonteerd.
In sommige gevallen moeten de
ingebouwde MR’s uitgebouwd wor-
den. Al naar gelang het aantal ver-
eiste moduleplaatsen moet er in
plaats daarvan een MR worden
ingebouwd. Onder elke module-
plaats van de MR moet een module-
adapter zitten.
De VL heeft voor de montage zowel
aan de boven- als aan de onderzijde
een module-adapter nodig die - als
dat nodig is - in de desbetreffende
posities geschoven moet worden.
Bovendien moet eventueel de extra
aanwezige vakverdeling verschoven
worden.
Als bij de VL slechts één module
ingebouwd wordt, dan moet er een
MR 611-2/1-... gebruikt worden. De
moduleplaats die niet gebruikt
wordt, wordt afgedekt met het
frontpaneel.
De aanwezige vakverdelingen zijn
nodig voor het afstellen van de MR
en de VL.
Neem de volgende regels in acht:
•De MR en de VL moeten boven-
aan en onderaan een vakverdeling
hebben, maar
•tussen 2 MR’s resp. tussen de MR
en de VL mag slechts één vakverde-
ling aangebracht zijn.
•Als de MR of de VL vlak afsluit
met de bovenste afdekking van de
KSF,dan is er geen vakverdeling
nodig, aangezien de fixering in de
afdekking ingebouwd is.
Italiano
Montaggio
Nederlands
Montage

7
Montage
1Montageframe MR 611-...
demonteren
Indien nodig, alle ingebouwde MR’s
uitbouwen.
2Vakverdeling en module-adap-
ter verschuiven
Draai de schroeven op de vakverde-
ling “a” los met de meegeleverde
Torxschroevendraaier, verschuif de
vakverdeling volgens de gegevens in
de matentabel en bevestig de vak-
verdeling weer. Verschuif - indien
nodig - de ingebouwde module-
adapters “c”.
3Matentabel voor
MR/VL 611-...
Afstand “b” tussen de vakverdelin-
gen
MR/VL 611-2/1 = 185 mm
MR/VL611-3/1 = 285 mm
MR/VL 611-4/1 = 385 mm
4MR 611-... weer inbouwen
Bij het inbouwen van de MR 611-...
moet u er op letten dat er voor elke
moduleplaats een module-adapter
beschikbaar is. MR inleggen en in de
hoeken weer met de speciale
schroeven bevestigen.
5VL inbouwen
Zie de productinformatie
VL 611-X/1...
Hvis omgivelsesbelysning
VL 611-X/1 monteres i en stander
KSF 611-..., skal den indbyggede
montageramme MR 611-... afmon-
teres fra KSF 611-....
VL 611-X/1 monteres altid uden
MR 611-....
Isærlige tilfælde kan det evt. være
nødvendigt at demontere de ind-
byggede MR. I sådanne tilfælde skal
der så monteres en MR, som passer
til antallet af de ønskede modulp-
ladser. Bag hver modulplads i MR
skal der være en moduladapter.
Til monteringen af VL behøves der
øverst og nederst en moduladapter,
der - om nødvendigt - skal forsky-
des til de passende positioner. Hvis
det er nødvendigt, skal også det for-
håndenværende skillestykke forsky-
des.
Hvis der ud over VL kun monteres ét
modul, skal der anvendes en
MR 611-2/1-.... Den ikke benyttede
modulplads afdækkes med front-
blænden.
De forhåndenværende skillestykker
er nødvendige af hensyn til oriente-
ringen af MR og VL.
Vær opmærksom på følgende reg-
ler:
•Der skal i den øverste og nederste
ende af MR og VL væreet skillestyk-
ke, men
•mellem 2 MR resp. mellem MR og
VL må der kun væreindsat ét skille-
stykke.
•Hvis MR eller VL afsluttes med den
øverste afdækning på KSF,er et skil-
lestykke ikke påkrævet, idet fikserin-
gen er integreret i afdækningen.
Montering
1Demontering af montageram-
me MR 611-...
Hvis det er nødvendigt, demonteres
alle indbyggede MR.
2Forskydning af skillestykke og
moduladapter
Skruerne på skillestykke "a" løsnes
med den medfølgende Torx-skrue-
trækker, hvorefter skillestykket fors-
kydes i henhold til måltabellen og
spændes fast igen. Hvis det er nød-
vendigt, forskydes de indbyggede
moduladaptere "c".
3Måltabel for MR/VL 611-...
Afstand "b" mellem skillestykkerne
MR/VL 611-2/1 = 185 mm
MR/VL611-3/1 = 285 mm
MR/VL 611-4/1 = 385 mm
4Genmontering af MR 611-...
Ved montering af MR 611-... skal
man være opmærksom på, at der
for hver modulplads er en modula-
dapter. MR indsættes og fastgøres
igen i hjørnerne med specialskruer-
ne.
5Montering af VL
Se produktinformation
VL 611-X/1...
Dansk
Montering

©2002/ 01.07
Printed in Germany
Best. Nr. 0-1101/ 031244
S. Siedle & Söhne
Postfach 1155
D-78113 Furtwangen
Bregstraße 1
D-78120 Furtwangen
Telefon [phone]
Telefax [phone]
www.siedle.de
[email protected]
Om miljöarmaturen VL 611-x/1 skall
monteras i en stolpe KSF 611-...,
måste den i stolpen inbyggda mon-
teringsramen demonteras.
VL 611-X/1 skall alltid monteras
utan MR 611-...
Ivissa fall kan det bli nödvändigt att
byta ut den inbyggda monteringsra-
men mot en som motsvarar det
erforderliga antalet modulplatser.
Under var och en av monteringsra-
mens modulplatser måste det finnas
en moduladapter.
För montering av miljöarmaturerna
krävs i deras övre resp. nedre ände
en moduladapter, vars position
eventuellt måste justeras. En even-
tuell extra skiljevägg måste likaså
justeras.
I de fall endast en modul installeras
tillsammans med miljöarmaturen,
måste man använda en
MR 611-2/1-...
Den oanvända modulplatsen täcks
med frontplattan.
De befintliga skiljeväggarna är nöd-
vändiga för injustering av armaturen
och monteringsramen.
Beakta följande regler.
•Monteringsramen och armaturen
måste ha en skiljevägg i den övre
resp. nedreänden, men
•mellan två monteringsramar eller
en monteringsram och en armatur
får endast en skiljevägg monteras.
•Om ramen eller armaturen avslu-
tas med stolpens övre skydd, behövs
ingen skiljevägg, eftersom fixturen
är integrerad i skyddet.
Montage
1Demontera monteringsramar
MR 611-...
Demontera alla installerade monte-
ringsramar om så erfordras.
2Justera skiljeväggarnas och
moduladaptrarnas placering
Lossa skruvarna för skiljeväggen ”a”
med hjälp av den bipackade Torx-
skruvmejseln. Justera in skiljeväggen
ienlighet med nedanstående måtta-
bell och dra sedan fast skruvarna
igen. Justera även den monterade
moduladaptern ”c”, om så erfordras.
3Måttabell för MR/VL 611-...
Avståndet ”b” mellan skiljeväggarna:
MR/VL 611-2/1 = 185 mm
MR/VL611-3/1 = 285 mm
MR/VL 611-4/1 = 385 mm
4Sätt tillbaks MR 611-... igen
Se till att det vid monteringen av
MR 611-... finns en moduladapter
på varje modulplats. Lägg sedan in
monteringsramen och sätt fast den i
hörnen med hjälp av specialskruvar-
na.
5Montering av miljöarmaturen
Se produktinformationen beträffan-
de VL 611-X/1...
Svenska
Montering
