Starblitz SCHVL User manual
EN
FR
ES
SCHVL
User guide /
Mode d’emploi /
Guía del usuario
www.starblitz.fr
EN
FR
ES
1
Double Quick V-Mount Battery Charger
with DC output
STARBLITZ® SCHVL
User guide
EN
FR
ES
2
Thank you for purchasing our product Starblitz®
SCHVL 2 channel quick charger with DC output. To
ensure your safety, please read this manual carefully
before using and keep it for any future need reference.
Summary
Safety Note ...............................................................3
Content of box .........................................................3
Name of Parts ...........................................................4
How to use? ..............................................................6
Support stand ..........................................................7
AC power cable connection ....................................7
Charger function .....................................................8
DC Output function .................................................9
LED State Indication ............................................. 10
Specications ........................................................ 12
EN
FR
ES
3
Safety Note
Charger will be damaged if not using correctly.
Don’t charge unmatched battery otherwise will da-
mage battery, it may aven cause leakage, explosion,
body injury and property damage.
Use indoor or in car, please don’t expose it to rain
or snow.
Please do not disassemble or abandon it.
Avoid falling or placing heavy abject on it.
Keep out of the reach of children.
Working temperature keeps 0-40°C degree.
Keep il away from heat equipment or high tempe-
rature place, and don’t expose to direct sunlight.
lt is normal to be a little heat while charging.
Take out rechargeable battery when not use char-
ger.
Content of box
Your Starblitz® SCHVL should include the following
items, please check carefully:
1x Starblitz® SCHVL charger
1x Alimentation cable
1x Car charger adapter
EN
FR
ES
4

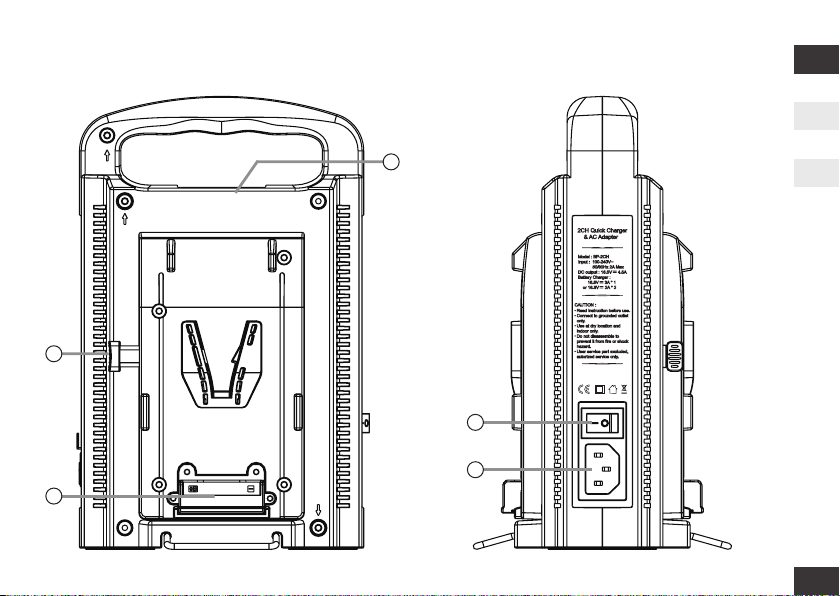

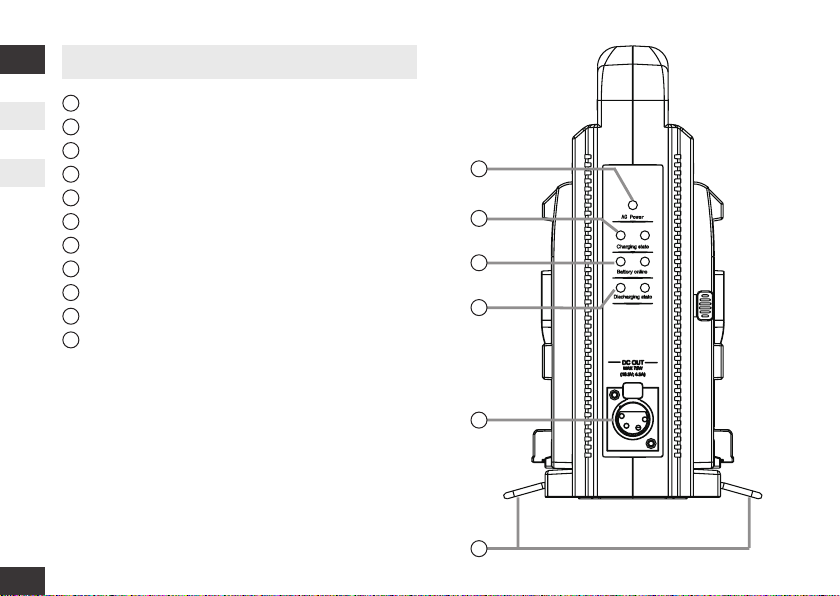

Name of Parts
1 AC Power
2 Charging State LED
3 Battery Online LED
4 Discharging State LED
5 DC output (XLP connector 4pin female)
6 Support Stand
7 Battery Release Lever
8 Charging Connector
9 Radiator Fan
10 AC Power Switch
11 AC Socket
1
2
3
4
5
6
EN
FR
ES
5
7
9
8
10
11
EN
FR
ES
6
How to use?
1. Charging V-Mount batteries
1-1. Connect Starblitz® SCHVL charger with a 220v
power supply described, the power LED will light up.
1- 2. Insert the V-mount lithium-ion batteries into 2
charger channels, it starts charging.
1- 3. Once the batteries are attached, the battery LED
lights.
The charge status light indicates that the batteries
are being charged.
Color change: 85% load.
The red LED will turn to green when the battery is
charged at 85%.
Full load
The light is on when the batteries are fully charged.
2. Using the DC Output
2-1. When the output port is connected to the cable,
the motor begins to power the DC output and stops
recharging the batteries.
2- 2. When the AC power supply is on the o button,
the on-line batteries can be used as an emergency
power supply and provide a sequential current out-
put through the XLR 4 pins connector, the discharge
status LED lights up.
2- 3. If one of the two batteries is removed from the
charger’s power supply processor, the DC power sup-
ply will not turn on.
Heat prevention:
It is a normal phenomenon that the charger releases
a slight heat during the charging to ensure secured
charging process, place the charger in a ventilated place
to ensure a good charger operation.
If no output is detected when a DC cable is connected,
check if it is an exclusive cable.
EN
FR
ES
7
Support stand
Open from the bottom of charger.
Swing the support stand out until it’s rmly locked.
AC power cable connection
Connect AC cable with Starblitz® SCHVL charger and
make it plugged, then turn the switch to ‘‘I’’ position
as shown.
Please place the charger at ventilate location, do not
cover the window of radiator fan.
EN
FR
ES
8
Charger function
1. lnstall battery on the charger as shown.
2. When the battery is mounted, charging state LED
will light up. If the condition of the battery is OK, char-
ging will automatically start. If condition is not nor-
mal, charging will not start.
3. Charging will automatically stop when battery is
fully charged.
4. When removing the battery from the charger, r-
mly press the release lever while lifting the battery
straight up.
For your safety, do not carry the charger while battery
is attached.
EN
FR
ES
9
Please mount the battery until the battery release le-
ver is rmly locked. DC Output function
Plug a XLR cable to DC socket.
EN
FR
ES
10
Charging function and DC output function can not use
at the same time:
While the Starblitz® SCHVL charger operates as a
charger, the DC output function is disabled. While the
DC output is in operation, charging is disabled.
Please check power consumption of the connected
device before using Starblitz SCHVL DC Output.

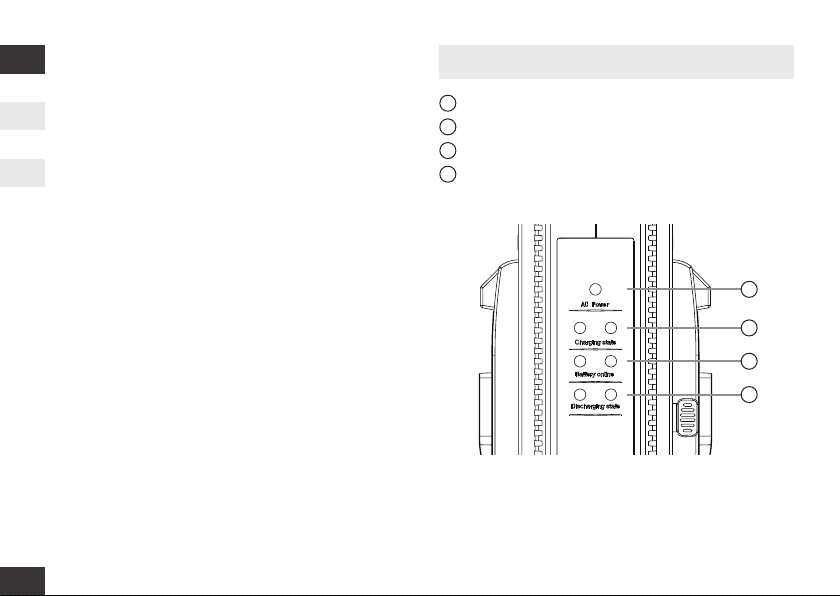

LED State Indication
1 AC Power LED
2 Charging State LED
3 Battery Online LED
4 Discharging State LED
1
2
3
4
EN
FR
ES
11
AC
power
LED indicator State
Red LED light o Not connected with AC Power or Power switch not turned ON
Red LED light up Charger being powered ON
Charging
state
LED indicator State
Red LED light up Battery being charged
Green LED light up Battery being charged 85% capacity
Green LED light o Battery being fully charged
Red LED ickes Output is short-circuit or overloaded
Battery
online
LED indicator State
Red LED light up Battery being well connected with charger
Red LED light o Battery isn’t well connected with charger or capacity is too low
Discharging
state
LED indicator State
Green LED light up Not connected with AC Power or Power switch not turned ON
Green LED light o Charger being powered ON
EN
FR
ES
12
Features
lnput 100-240V-50/60Hz 2A Max
DC Output 16.5V 4.5A
Charging 1 battery 16.8V 3A×1
Charging 2 batteries 16.8V 2A×2
Operating ambiant temperature 0-40°C
Operating ambiant humidity 20-90%RH
Dimensions 141×100×225mm (L×W×H)
Weight 1150g
EN
FR
ES
1
Chargeur double rapide de batteries V-Mount
avec sortie DC
STARBLITZ® SCHVL
Mode d’emploi
EN
FR
ES
2
Merci d’avoir acheté la référence Starblitz® SCHVL,
chargeur double de batteries avec sortie DC. An
d’assurer votre sécurité, merci de lire attentivement
cette notice et de la conserver pour un besoin futur.
Sommaire
Notes de sécurité .....................................................3
Contenu du pack ......................................................3
Nomenclature des éléments ...................................4
Instructions ..............................................................6
Socle .........................................................................7
Câble d’alimentation ...............................................7
Fonction Chargeur ...................................................8
Fonction Sortie DC...................................................9
Voyants LED .......................................................... 10
Caractéristiques .................................................... 12
EN
FR
ES
3
Notes de sécurité
En cas de non-respect des consignes de sécurité, le
chargeur sera endommagé.
Ne pas tenter de démonter, ne pas jeter n’im-
porte-où. En cas de doute, contacter votre revendeur.
Ne charger pas de batterie inappropriée. La batte-
rie pourrait provoquer des fuites de gaz, des explo-
sions, des dégâts matériels, des blessures corporelles.
Utilisez en intérieur ou en voiture.
Ne l’exposez pas à la pluie ou la neige.
Eviter tout choc.
Ne pas laisser à la portée d’un enfant.
Respecter les températures (0°- 40°).
Eloigner de toute source de chaleur.
Après chaque utilisation, retirer la batterie.
Contenu du pack
Votre chargeur Starblitz® SCHVL inclut les éléments
suivants:
1x Chargeur double
1x Câble d’alimentation
1x Adaptateur de charge voiture
EN
FR
ES
4

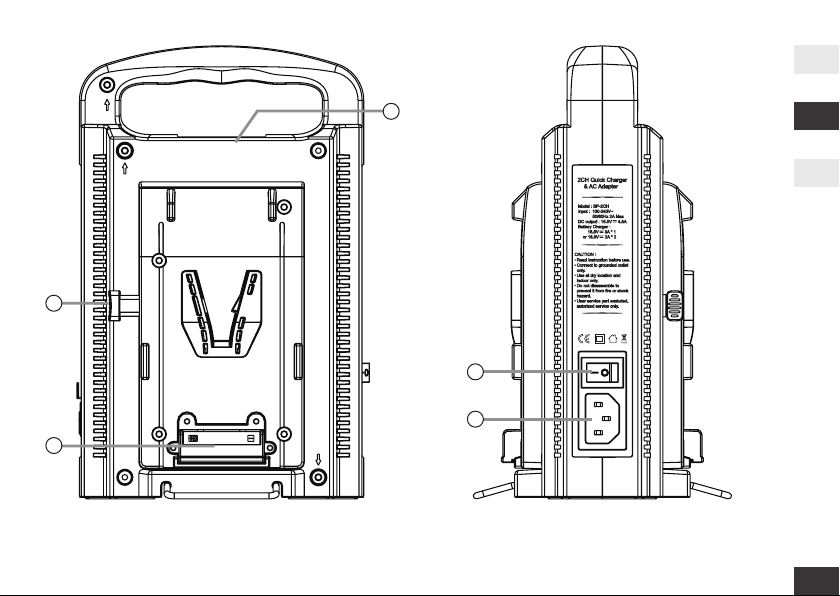

Nomenclature des éléments
1 Alimentation
2 Etat de charge LED
3 Voyant LED
4 Etat de décharge LED
5 Sortie DC (Connecteur femelle XLP)
6 Socle
7 Levier de dégagement de la batterie
8 Contacts de chargement
9 Grille de ventilation
10 Bouton marche arrêt
11 Prise d’alimentation
1
2
3
4
5
6
EN
FR
ES
5
7
9
8
10
11
EN
FR
ES
6
Instructions
1.Chargement de batteries V-Mount
1-1. Connectez le chargeur Starblitz® SCHVL avec une
alimentation 220v décrite, le voyant LED d’alimenta-
tion s’allume.
1-2. Insérez les batteries au lithium-ion V-mount dans
les 2 canaux de chargeur, il commence à recharger.
1-3. Une fois les batteries attachées, la LED de la bat-
terie s’allume.
Le voyant de l’état de charge indique que les piles sont
en cours de chargement.
Changement de couleur: charge à 85%.
La LED rouge se tournera vers la couleur verte lorsque
la batterie est chargée à 85%.
Chargement complet: La lumière est allumée lorsque
les batteries sont complètement chargées.
2. Utilisation de la sortie DC
2-1. Lorsque le port de sortie est connecté au câble, le
moteur commence à alimenter la sortie DC et arrête
de recharger les piles.
2-2. Lorsque l’alimentation en courant alternatif est
sur le bouton arrêt, les batteries en ligne peuvent
être utilisées comme alimentation de secours et
fournissent une sortie de courant séquentielle par le
connecteur XLR 4 broches, la LED d’état de décharge
s’allume.
2-3. Si l’une des 2 batteries est retirée du processeur
d’alimentation du chargeur, l’alimentation en sortie
DC ne s’allume pas.
Prévention chaleur
C’est un phénomène normal que le chargeur dégage
une légère chaleur pendant le processus de charge, pla-
cez le chargeur dans un endroit ventilé an de garantir
un bon fonctionnement du chargeur.
Si aucune sortie n’est détectée à la connexion d’un
câble DC, vériez s’il s’agit d’un câble exclusif.
