ESPAÑOL
5
5
INDICE
1. Despiece.................................................................... 5
2. Recambios ................................................................ 5
3. Limitaciones de uso................................................. 5
4. Características.......................................................... 6
5. Especicaciones ...................................................... 6
6. Instrucciones de uso................................................ 7
6.1. Ajuste para usuario........................................................ 7
6.2. Ajuste del grado de protección ...................................... 8
6.3. Ajuste de la sensibilidad ................................................ 8
6.4. Ajuste del tiempo de espera .......................................... 8
6.5. Ajuste del amolado ........................................................ 8
7. Mantenimiento .......................................................... 8
7.1. Limpieza y almacenamiento.......................................... 8
7.2. Cambio de las lentes protectoras.................................. 9
7.3. Cambio del protector exterior ....................................... 9
7.4. Cambio del protector interior ......................................... 9
7.5. Cambio del arnés ......................................................... .9
 7.6.Cambiodelltro............................................................. 9
7.7. Garantía........................................................................ .9
8. Inspección................................................................. 9
9. Declaración de conformidad ................................. 10

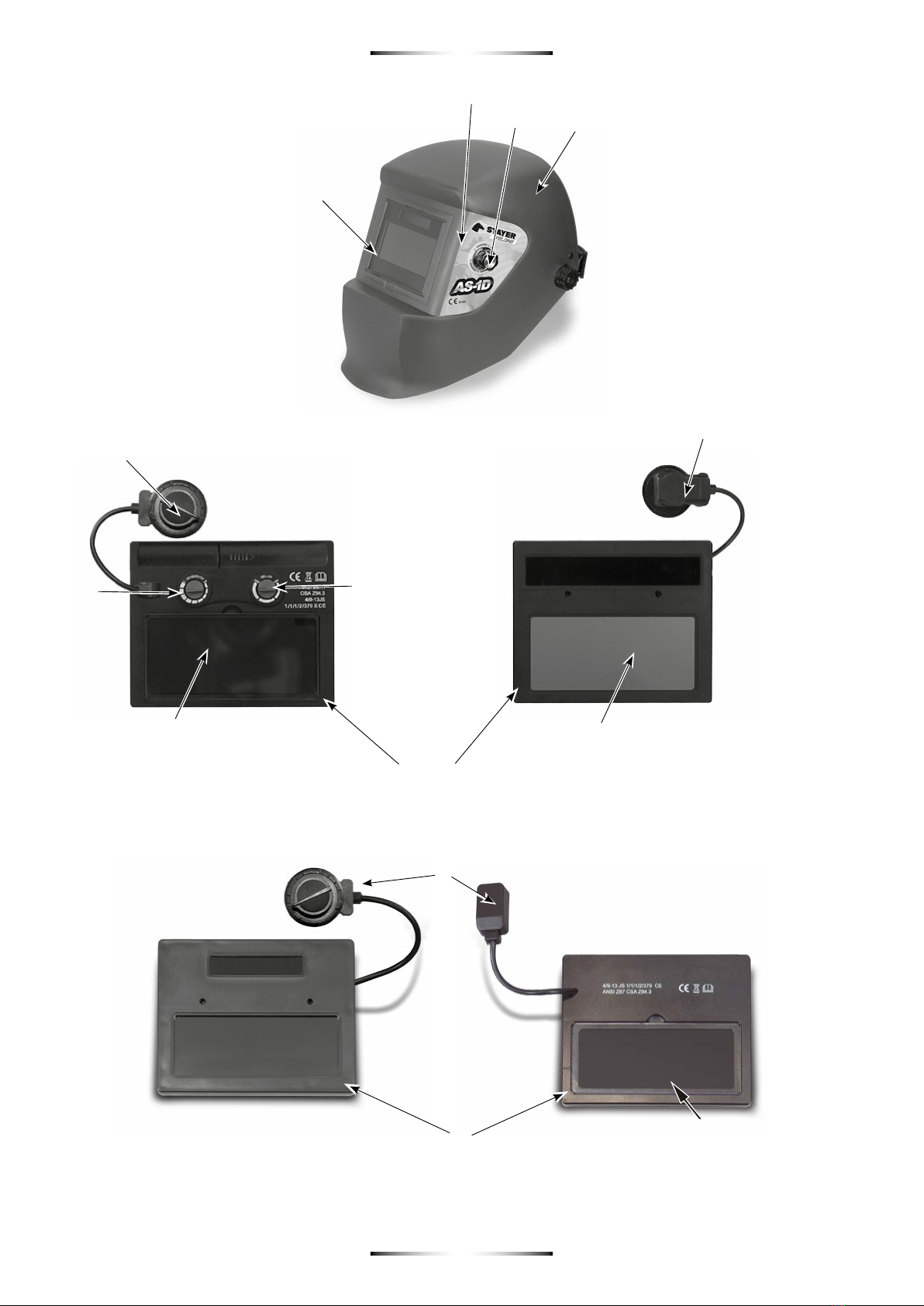

1. DESPIECE Fig.1
1.Soportedelltro.
2. Lente protectora interior.
3.Filtrojo/automático.
4. Mando de regulación del grado de protección.
5. Tornillo de sujeción del marco.
6. Lente protectora exterior.
7. Banda textil de sudor.
8. Banda de ajuste de altura de arnés.
9.Pletinadeajustedeánguloenposicióndetrabajo.
10.Mando de ajuste de la banda perimetral del arnés.
11. Perno de retención para la pletina de ajuste nº 9.
12.Tornillosdejacióndelarnésalcasco.
13.Mandodelatuercadejacióndelarnésalcasco.
14.Casco.
15. Ajuste de sensibilidad a oscuro.
16. Ajuste de espera a claro.
17. Clip derecho.
18. Clip izquierdo.
19. Potenciómetro regulador de sombra
20.Casco
21.Clipderecho(AS-X/AS-XP)
22.Clipizquierdo(AS-X/AS-XP)
23. Botón Reset (autodiagnóstico-ADF de seguridad (AS-
XL)
24.Huecosdejacióndelltro(AS-XL)
25.Barradejacióndelltro(AS-XL)
26.Flejesderetencióndelltro(AS-XL)
27.Alojamientodepilasreemplazables(AS-XL)
28.Indicadordebatería(AS-XL)
29.Setcompletoclips(AS-XL)
Conserve siempre este manual y manténgalo
accesible al usuario.
Lea por entero y comprenda completamente el
presente manual antes de usar el equipo.
2. RECAMBIOS
No use ningún equipo de soldadura sin la
formación adecuada.
No use el equipo si no está apto para su uso.
Antes de cada uso, inspeccione el equipo
según se explica en el presente manual, para
asegurarse de que el equipo está en perfecto
estado.
No haga ninguna modicación en el equipo
que no esté contemplada en el presente
manual. No use otros repuestos que los
originales indicados en el presente manual.
3. LIMITACIONES DE USO
No trabaje ante riesgo de impacto severo. Este equipo
estádiseñadoparaprotecciónencondicionesnormales
de soldadura.
No trabaje fuera de los márgenes de uso del equipo.
El equipo no protegerá frente ambientes con líquidos
corrosivos ni en atmósferas explosivas.
No trabaje fuera de los márgenes de uso del equipo.
Utilizar este equipo por debajo de -5ºC o por encima de 55
ºCafectaalasprestacionesdelltroypuedeocasionar
dañopermanentealojoypérdidadevisión.
Este equipo no debe ser utilizado para soldadura por
encimadelacabezaysoldaduraláser.
Este equipo no esta preparado para trabajar mojado o
dentro del agua. No sumerja el equipo.
No trabaje fuera de los márgenes de uso del equipo.
El uso de este equipo en cualquier tipo de trabajo que
requieraungradodeprotecciónenelestadomásoscuro
superiora13puedeacarrearenundañopermanenteal
ojoypérdidadevisión.Portanto,esteequiponoesválido
paracorteláser,soldaduraláserycualquiertrabajoque
requiera un grado superior a 13.
No use el equipo en soldadura intensiva sobre la cabeza.
Peligro,puedeacarreardañosgravesporquemadura,si
existe riesgo de precipitación de metal fundido.
Nousedisolventesenelltroycascodesoldadura.
Protector
Exterior
Protector
Interior Arnés Filtro
FIG 6. 2. 8. 3.
AS-XP 4020.48 4020.47 4020.19 4020.31
AS-X 4020.8 4020.13 4020.19 4020.18
AS-XL 4020.29 4020.30 4020.42 4020.27
AS-R 4020.8 4020.57 4020.55 4020.53
AS-1D 4020.58 4020.59 4020.60 4020.61
GS-0 - 8110.1220 8110.1221 8110.1219

ESPAÑOL
6
6
4. CARACTERÍSTICAS
Las mascaras “stayer welding” están compuestas, por
cuatro partes:
1. CascoSTAYEREN175F(Fignº14)
2.Filtrodeoscurecimientoautomático4/9-13
STAYER1/3/2/2/379(Fignº3)
3.LenteprotectoraexteriorSTAYER1F(Fignº6)
4.LenteprotectorainteriorSTAYER1S(Fignº2)
Explicación en el casco STAYER EN 175 F CE.
STAYER = código del fabricante, EN 175 = número
estándar,F=símbolodeimpactodebajaenergía(45m/
s)CE=ConformidadEuropea
Explicacióndeltrodeoscurecimientoautomático4/9-13
STAYER1/1/1/2/379CE.
Explicación: 4 = grado de protección del estado claro,
9-13 = grado de protección del estado oscuro, STAYER
= código del fabricante, 1 = clase óptica, 1 = difusión
de clase ligera, 1 = Clase de homogeneidad, 2 = Clase
de dependencia del ángulo, 379 = número de pruebas
estándar,CE=ConformidadEuropea.
Explicación de la lente protectora STAYER 1 F CE y
STAYER 1 S CE.
Explicación: STAYER = código del fabricante, 1 = clase
óptica,F=símbolodeimpactodebajaenergía(45m/s)
ó S = Resistencia incrementada, CE= Conformidad
Europea.
Advertencia !
Losltrosautomáticosdeoscurecimientosóloseutilizan
enconjuncióndeprotectoresdeltro.
Advertencia !
Si los símbolos F y B no son comunes tanto para el
protectoryelmarco,entonceseselnivelmásbajoquese
puede asignar por completo al protector ocular.
Advertencia !
Los materiales que pueden entrar en contacto con la
piel del usuario podrían causar reacciones alérgicas en
individuos sensibles.
Advertencia!
Los protectores  rayados o dañados deben ser
reemplazados.
Aviso!
Riesgo para el ususario de gafas de vista. Puede
transmitirse impactos en presencia de particulas de alta
velocidad.
Nota
Si se requiere protección contra partículas a alta velocidad
en condiciones extremas de temperatura, el protector
ocular seleccionado debe estar marcada con la letra T
inmediatamente después de la letra de impacto. Si la
letra de impacto no es seguido por la letra T, entonces el
protectorocularsólopodráusarsecontrapartículasaalta
velocidad a temperatura ambiente.
INTRODUCCIÓN
Losequipos“máscarasdesoldaduraAS-X/AS-R/AS-XP/
AS-XL”incluyenunltrocondosfotosensoresimplantados
aniveldelojo,estepuedeoscurecerseautomáticamente
según la intensidad luminosa que incide en el.
El ltro del equipo es transparente antes de soldar, de
manera que los usuarios pueden observar claramente
lasuperciedetrabajo.Cuandoelarcodesoldadurase
inicia,elltroseoscureceinmediatamente.
Cuando nalice el arco, el ltro volverá a su estado
transparente.
Eltiempoquesetardaenpasarelltrodeclaroaoscuro
es inferior a 0,00004 segundos.
Laproteccióndelltrodelequipoesajustabledemanera
que el usuario puede seleccionar un nivel de protección en
elintervalodegrado9/13(EN379)
Elltroproporcionaalusuarioprotección permanentey
completa frente a radiación infrarroja y ultravioleta (IR/
UV)incluyendoelestadotransparente.
El ltro  tiene una posición especial para trabajar con
amoladoras.Enestaposiciónelltronoseoscurecepor
las chispas producidas al trabajar con amoladoras.
ElniveldeprotecciónfrentealasradiacionesIR/UVestá
jadopermanentementeagrado13.
Elltroincluyecomoprotecciónsupercialreemplazable
dos protectores transparentes de polímero de elevado
peso molecular.
Los protectores son resistentes al pegado de partículas,
termoestables y resistentes al desgaste.
LamáscaradesoldaduraGS-0incluyeunltrodecristal
en estado oscuro DIN 11 permanente.
5. ESPECIFICACIONES
GS-0
Dimensióndelltro.................................110 x 80 x 3 mm
Área de visión................................................ 97 x 73 mm
Gradodeprotección,estadoclaro/estadooscuro...... 11
Protección frente al infrarrojo y ultravioleta .................. 11
Intervalodeltroclaroaoscuro .............................. 0 seg
Intervalodeltrooscuroaclaro .............................. 0 seg
Temperatura de servicio .....................................-5 -55 ºC
Peso ..............................................................400 gramos
AS-1D
Dimensióndelltro..................................... 110 x 90 mm
Área de visión................................................ 92 x 35 mm
Grado de protección, estado claro .................................4
Grado de protección, estado oscuro .........................9-13
Gradodeprotección,estadomásoscuro.....................15
Intervalodeltroclaroaoscuro .................. 1/20.000seg
Intervalodeltrooscuroaclaro ..................... 0.2/0.8seg
Sensibilidad. ...................................................... Alta/Baja
Temperatura de servicio .....................................-5 -55 ºC
Peso ..............................................................440 gramos
Tiempo de uso seguro........................................... 2años

ESPAÑOL
7
7
AS-R
Dimensióndelltro.................................110 x 90 x 8 mm
Área de visión................................................ 92 x 35 mm
Grado de protección, estado claro .................................4
Grado de protección, estado oscuro .........................9/13
Protección frente al infrarrojo y ultravioleta ..................15
Intervalodeltroclaroaoscuro .................. 1/20.000seg
Intervalodeltrooscuroaclaro ........................... 0.4 seg
Sensibilidad. ........................................................... media
Fuente de alimentación ............................ Céldas solares
Temperatura de servicio .....................................-5 -55 ºC
Peso ..............................................................500 gramos
Tiempo de uso seguro........................................... 2años
AS-X
Dimensióndelltro.................................110 x 90 x 9 mm
Área de visión................................................ 92 x 42 mm
Grado de protección, estado claro .................................4
Grado de protección, estado oscuro .........................9/13
Gradodeprotección,estadomásoscuro.....................13
Protección frente al infrarrojo y ultravioleta ..................16
Intervalodeltroclaroaoscuro ................... 1/25000seg
Intervalodeltrooscuroaclaro ..................... 0.2/0.8seg
Sensibilidad. ......................................................... manual
Fuente de alimentación ............................ Celdas solares
Temperatura de servicio .....................................-5 -55 ºC
Peso ..............................................................430 gramos
Tiempo de uso seguro........................................... 2años
AS-XP
Dimensióndelltro.................................110 x 90 x 9 mm
Área de visión................................................ 92 x 42 mm
Grado de protección, estado claro .................................4
Grado de protección, estado oscuro .........................9/13
Grado de protección minimo para amolar ......................2
Protección frente al infrarrojo y ultravioleta ..................16
Intervalodeltroclaroaoscuro ................... 1/25000seg
Intervalodeltrooscuroaclaro ..................... 0.2/0.8seg
Sensibilidad. ......................................................... manual
Fuente de alimentación ............................ Céldas solares
Temperatura de servicio .....................................-5 -55 ºC
Peso ..............................................................500 gramos
Tiempo de uso seguro........................................... 2años
AS-XL
Dimensióndelltro.................................110 x 90 x 9 mm
Área de visión................................................ 92 x 42 mm
Grado de protección, estado claro .................................4
Gradodeprotección,estadooscur.......................5/9-9/13
Protección frente al infrarrojo y ultravioleta ..................16
Intervalodeltroclaroaoscuro ................... 1/25000seg
Intervalodeltrooscuroaclaro ..................... 0.2/0.8seg
Sensibilidad. ......................................................... manual
Fuente de alimentación ............................ Céldas solares
Temperatura de servicio .....................................-5 -55 ºC
Peso ..............................................................430 gramos
Tiempo de uso seguro........................................... 2años
30 40 60 70 100 125 150 175 200 225 250 300 350 400 450 500 600
9 10 11 12
1211
10
9
10 11 12
13
13
13
1211
10
10 11 12
913
13
1211
109
9 10 11 12 13
1312
11
109
NOTA - El término “materiales pesados” se aplica a los aceros, aleaciones de acero, cobre y sus aleaciones, etc.
Soldadura al arco
de microplasma
Corte por chorro
de plasma
Acabado arco-aire
MIG con aleaciones
ligeras
MIG con metales
pesados
TIG
MAG
Proceso
30 40 60 70 100 125 150 175 200 225 250 300 350 400 450 500 600
Intensidad de corriente (A)

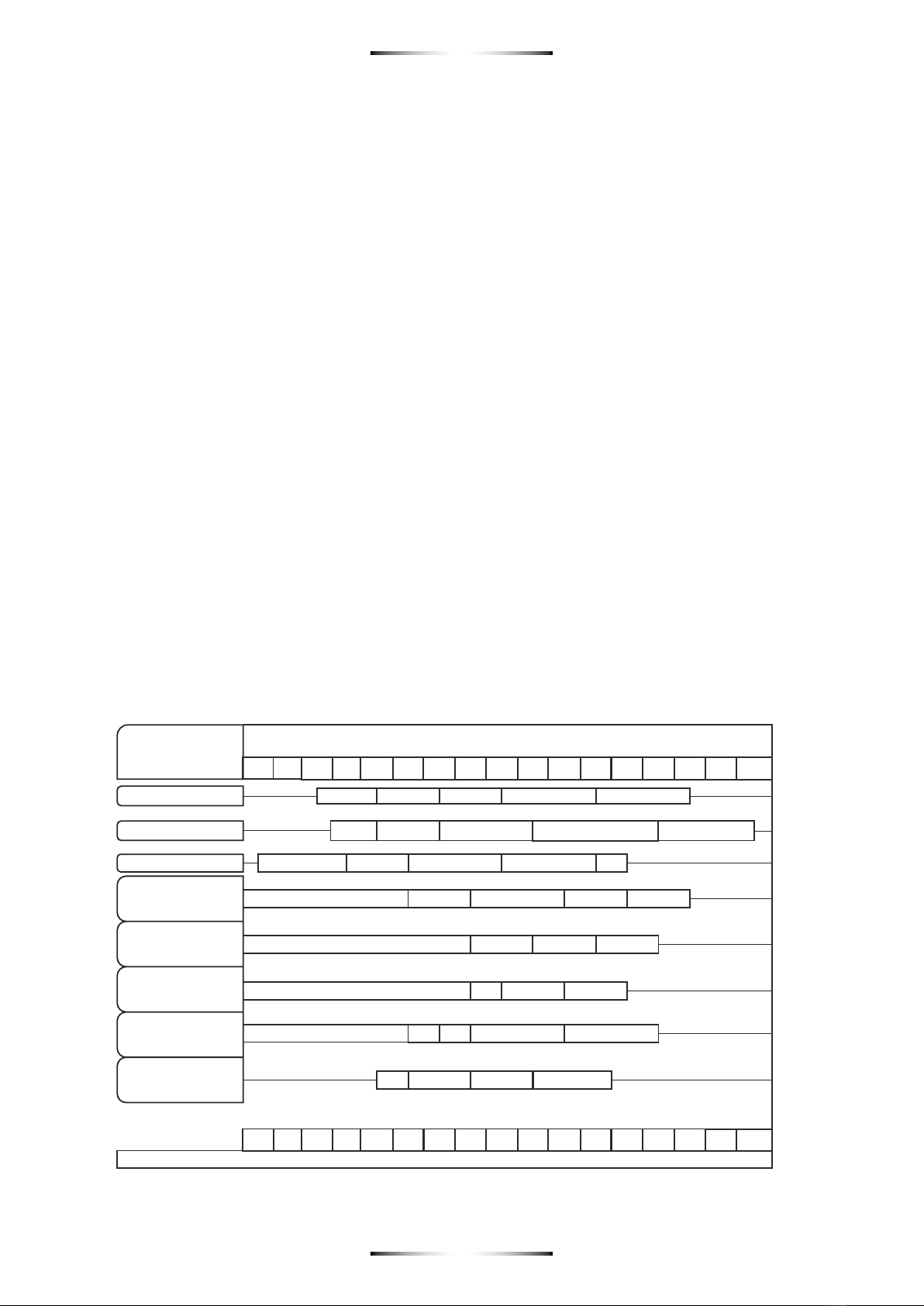

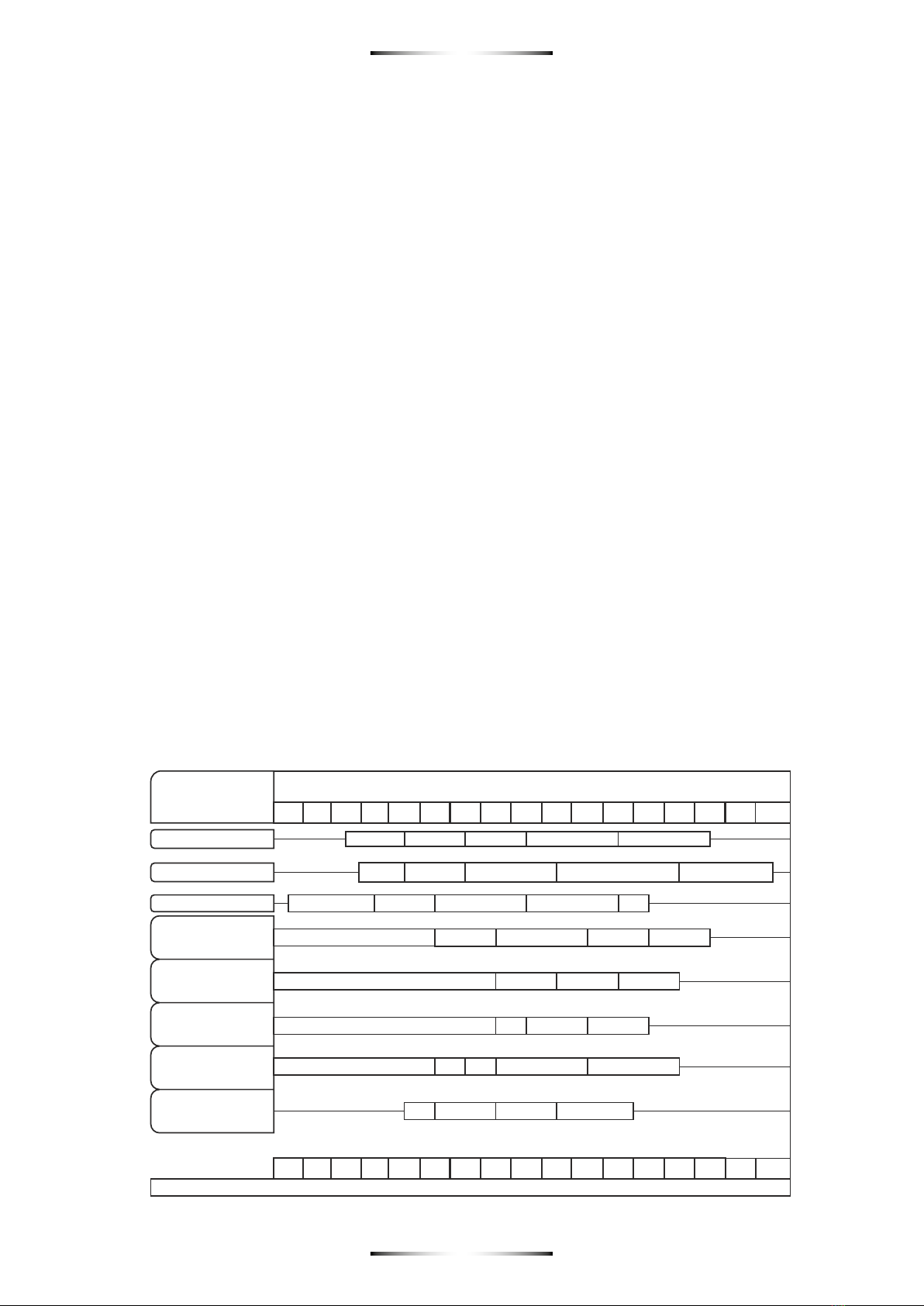

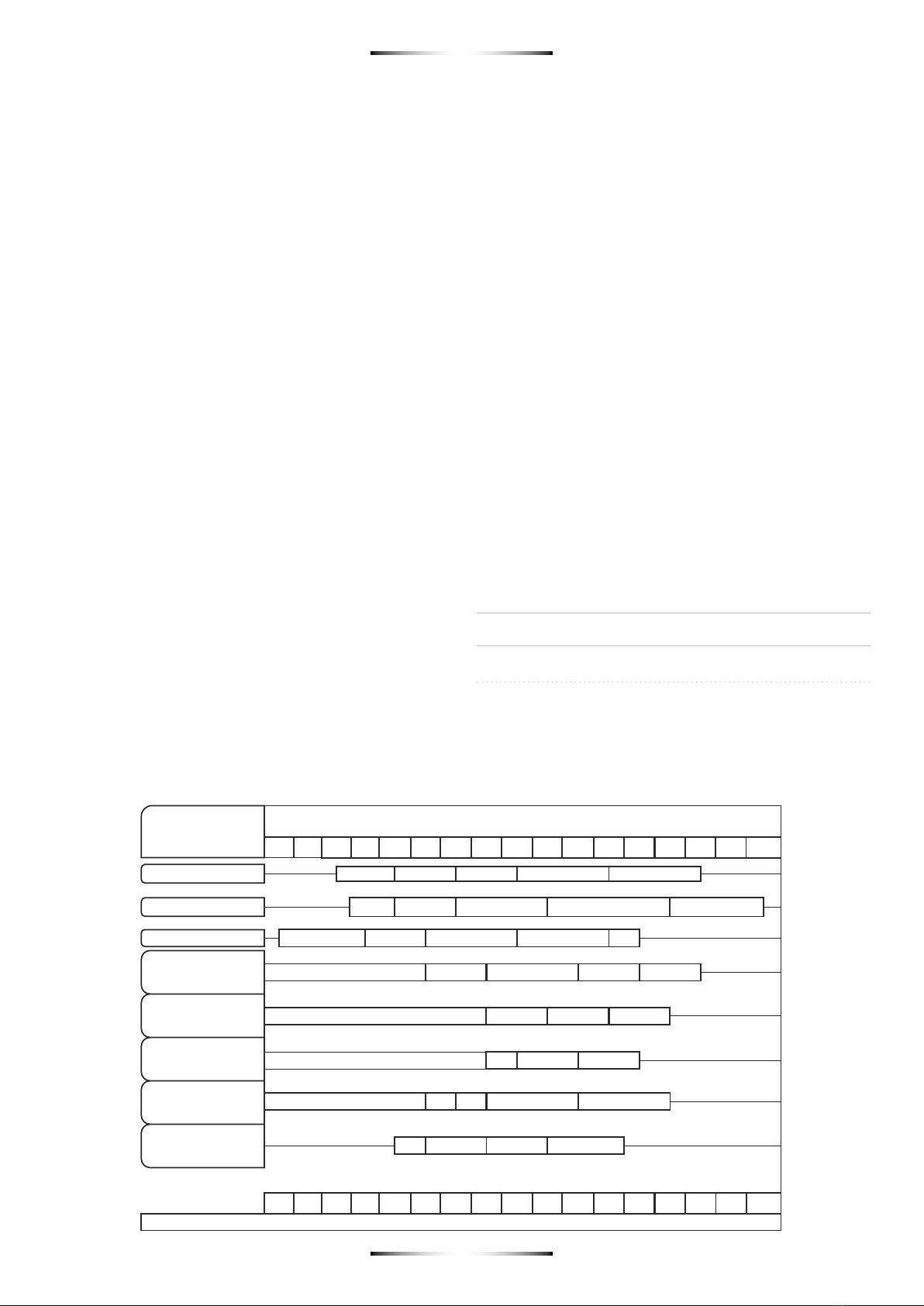

Uso recomendado de los diferentes grados de protección para soldadura al arco EN 169
Electrodos recubiertos

ESPAÑOL
8
8
6. INSTRUCCIONES DE USO
6.1. Ajuste para usuario.
Debido a las diferencias en las dimensiones de cabeza los
ajustes de la posición pueden variar según cada usuario.
Para ajustar correctamente el equipo al usuario siga esta
secuencia:
1. Ajuste de la altura de la cabeza: Actuar sobre de la
banda superior del arnés 8, ajustando la longitud de la
banda hasta que apoye en la parte superior de la cabeza
demaneraquelosojosquedenalaalturadelltroconla
máscaraperpendicularalahorizontalyelarnésparaleloa
la horizontal.
2. Ajuste del perímetro de la cabeza: Actuar sobre el pomo
de ajuste 10 empujando y girando hasta que el arnés
permanezca de forma cómoda, sin deslizamiento y sin
excesiva opresión.
3. Ajuste del ángulo de visión: Aojar los tornillos 13,
levantarydesplazarlapletinadeajustedeángulo9de
manera que la parte inferior de la máscara quede en
posición de trabajo (tope del arnés apoyado en el tope
de la pletina 9)de10ºa15ºinclinadahacialacaradel
usuario.
6.2. Ajuste del grado de protección
EnlosmodeloAS-X /AS-R /AS-XP/AS-1D:Ajusteel
mando 4según la siguiente tabla basada en UNE EN
379:2009-07.
Estas tablas son válidas para condiciones de trabajo
medias, en las que la distancia del ojo del observador al
bañodemetalfundidoesdeaproximadamente50cmyla
iluminación media es de unos 100 lx.
El modelo AS-XL dispone de un selector de rangos con
tres posiciones:
1. Rango de sombra DIN 5-9.
2. Rango de sombra DIN 9-13.
3. Amolado sin sombra.
Seleccione según tipo de soldadura. Generalmente
trabaje en el rango 9-13 salvo trabajos de baja intensidad
luminosa como TIG de baja intensidad o soldadura por
llama suave.
Modo amolado: en este modo el ltro no se oscurece
evitando perder la visión cuando se usa como protector
ante proyecciones de amolado con chispas.
En el modelo AS-XL: Ajuste el mando 4según la siguiente
tabla basada en UNE EN 379:2009-07.
Estas tablas son válidas para condiciones de trabajo
medias, en las que la distancia del ojo del observador al
bañodemetalfundidoesdeaproximadamente50cmyla
iluminación media es de unos 100 lx.
El uso de un grado de protección más alto no
proporciona necesariamente mayor
protección y obliga al soldador a aproximarse
a la fuente radiante y a inhalar humos nocivos.
Es posible usar ltros con grado de protección
una unidad mayor cuando se trabaja al aire
libre con fuerte iluminación natural.
6.3. Ajuste de sensibilidad (AS-1D/AS-X/AS-XP/AS-XL)
Esta regulación, denominada “SENSIBILIDAD” (nº15)
calibra la intensidad de luz mínima necesaria para
oscureciendodelltro.Elajusteserealizasegúnentorno
deusoentresposicionesestándar(min,medioymáximo).
1.  Mínima. (LO) se usa cuando se utiliza cerca de otros
soldadores con arcos activos. El propósito es evitar un
oscurecimiento no deseado del ltro, cuando otros
soldadorestenganestablecido(oestablezcan)suarcode
soldadura.
Como complemento a este caso de uso es la situación
de alto amperaje de soldadura.
2. Medio. En principio es la posición recomendada para
amperajesmedioy/ocondicionesdeluzsolar.
3. Max.(HI)parausoensoldaduracubiertaysolosin
interferencia con arcos de otro soldador.
Complementaria es la situación de bajo amperaje
soldadura sin ninguna presencia luz solar. Mirando
con la máscara jamente a la luz solar, puede
dispararse el sensor de oscurecimiento, cuando el
ltroestáalmáximosensibilidad.
Se recomienda iniciar el ajuste a medio, posición de ajuste
hasta que el ajuste adecuado es obtenido.
6.4 Ajuste del tiempo de espera (AS-1D/AS-X/AS-XP/AS-XL)
Este ajuste, se denomina “DELAY” (n º 16) controla el
tiempo transcurrido entre el nal del arco de soldadura
yelretornoalestadoclarodelltrotraslasoldadura.A
continuación se describen las posiciones de ajustes de
espera a claro, Min y Max.
1. Max. En condiciones de soldadura con uso en alto
amperajeenlasqueelbañodesoldaduramuyintenso
tardaenenfriarsemástiempo.
2. Mínima. Se usa en condiciones de soldadura
que requieran un control inmediato tras nalizar la
soldadura.
Se recomienda empezar ajustando por defecto en la
posición media e ir ajustando hasta conseguir el tiempo
de espera adecuado.
El modelo AS-XP tiene un selector de 3 posiciones de
ajuste: corto, medio y largo.
6.5. Ajuste del amolado
Podra ajustar su mascara (AS-X/AS-R/AS-XP/AS-XL)
según el trabajo, bien sea para soldadura o amolado.
Parahabilitar elamolado enlamáscara AS-X/AS-R/AS-
XP/AS-XL simplemente coloque el mando 17 en la posición
GRIND. Sonara un clic.
ParausarlamáscaraGS-0enlaboresdeamoladolevante
elltrojohastaquehagatope.

ESPAÑOL
9
9
Nunca deje la máscara en posición de
amolado. Riesgo de deslumbramiento si
suelda.
7. MANTENIMIENTO
7.1. Limpieza y almacenamiento
Limpieelequipoconunpañosuave,jabónmedioyagua
tibia. No use disolventes.
Limpieelltroautomáticoconunpañoquenodesprenda
hilos. No proyecte sprays en el equipo ni lo sumerja.
Almacene el equipo en un ambiente a temperatura media,
limpio, seco y sin polvo.
Elltroprotector6 puede ensuciarse con el humo de la
soldadura, se recomienda desmontarlo y limpiarlo con
regularidad.
7.2. Cambio de las lentes protectoras
El ltro automático 3dispone de dos protectores
superciales para preservar el resto del ltro de
proyecciones y salpicaduras que pueden suceder durante
el proceso de soldeo.
Utilice únicamente ltros originales
suministrados por su distribuidor.
7.3. Cambio del protector exterior (AS-X/AS-R/AS-XP)
Retireelltroprotector:
1. Presione los clips 21-22 de ambos lados del protector
transparente 6.
2. Tire de protector 6, mientras mantiene presionados
los clips 21-22 para liberar el protector transparente.
7.4. Cambio del protector interior
1. Sacar el protector interior 2tirando con el dedo índice
del hueco al efecto situado en la parte superior del
ltro.
2. Colocar el protector interior 2doblándololigeramente
de manera que entre en los cuatro resaltes practicados
al efecto en las esquinas.
3. Retirarellmdeprotecciónsupercial.
7.5. Cambio del arnés
Si el arnés 8estárotoonoajustacorrectamenteprocédase
a su cambio.
Use únicamente arneses originales
suministrados por su distribuidor ocial.
Extraer el arnés aojando los mandos del pomo 13 y
separándolosdelostornillos12.
Colocar el nuevo arnés mediante los tornillos 12 y las
tuercas 13, respetando la inserción de la pletina de ajuste
angular 9.
7.6. Cambio del ltro (AS-XL)
Cuando el ltro ha superado los dos años de uso es
necesariocambiarelltroautomático.
Use únicamente ltros originales
suministrados por su distribuidor ocial.
Cambio del protector interior
Simplemente combe el protector o su clip de retención
para extraer y reemplazar el protector.
1. Aojeyretireelmandopotenciometro4.
2. Liberar el potenciómetro de ajuste aojando y
retirando la tuerca exterior.
3. Liberar el marco de protección 1aojandoyretirandolos
tornillos 5
4. Sacarelltroviejoypresentarelnuevoenelcasco.
5. Para ensamblar la máscara, siga estas instrucciones
empezando desde el punto 4 al 1.
6. Fijar el ltro colocando el marco nº 1, apretando los
tornillos nº 5, jando el potenciómetro y colocando a
presión el mando nº 4.
7.7. Garantía
Tarjeta de Garantía
Entre los documentos que forman parte del presente
equipoencontrarálatarjetadegarantía.
Deberá rellenar completamente la tarjeta de garantía
aplicando a esta copia del ticket de compra o factura y
entregarla a su revendedor a cambio del correspondiente
acuse de recibo.
¡Nota!: Si faltara esta tarjeta pídasela de inmediato a
su revendedor.
Condiciones de garantía
Como equipo profesional se establece el período de
garantíaenunañodesdelafechadecompra.
La garantía cesa de inmediato si el departamento de
AtenciónalClientedelasocinasCentralesnodispone
de la tarjeta de garantía en el plazo de un mes a partir de
la fecha de compra.
La garantía cesa asimismo cuando el equipo haya sido
usado de forma impropia o empleando accesorios no
adecuados para los usos previstos por el fabricante.
La garantía se limita únicamente a los defectos de fabricación
o de mecanizado y cesa cuando las piezas hayan sido
desmontadas,manipuladasoreparadasfueradelafábrica.
STAYER se compromete únicamente a reparar o
reemplazar gratuitamente el producto, o las partes de
éste, que resulten defectuosos, después de un examen, a
exclusivo juicio de sus Técnicos.
Todos los gastos de transporte y de desmontaje se
consideraránacargodelcomprador.
Para facilitar el trabajo de los técnicos, se ruega adjuntar
una descripción de los defectos que el cliente haya notado
en el equipo durante su empleo.

ESPAÑOL
10
10
8. INSPECCIÓN
Antes de cada uso inspeccione obligatoriamente el equipo.
No use el equipo si se da cualquiera de las siguientes
circunstancias. Cualquier componente no válido deberá
ser reemplazado inmediatamente.
Elarnésdesujecióndelacabezaestarálimpio,integroy
permitiráunajusteperfectoalacabeza.
Elcascoestarálimpio,integroynopresentaráningúntipo
desura.
Los protectores y ltros deben estar íntegros, sin
proyeccionesincrustadasnisuras,incluyendolaslentes
protectoras.
Elltrodebecubrircompletamentesuhueco,demanera
que deje pasar ningún tipo de luz.
Los foto sensores, deben ser visibles en cualquier
circunstancia y no deben estar cubiertos por ningún tipo
suciedad.
El ltro no debe haber superado su tiempo de uso
seguro.Veriquequenohanpasadomásdedosaños
después del código de trazabilidad indicado en la
partelateralderechadelaparteinteriordelltro.Los
dosprimerosdígitosindicanelañodefabricación.Los
dos dígitos siguientes indican el nº de la semana de
fabricación.
Asegúrese de que el ltro automático NO falla y se
oscurece inmediatamente después de que aparezca
el arco de soldadura. En caso contrario, NO use la
máscaraypóngaseinmediatamenteencontactocon
su distribuidor. No pruebe directamente con un arco de
soldadura por su seguridad.
Procedimiento de comprobación de la máscara:
1. Utilice un encendedor de cigarrillos para probar el
ltroautomático.Sóloconlaschispasdelltrodebe
oscurecerse de inmediato en cualquier posición del
control de sensibilidad 15.
2. Tambiénpuedenponerlamáscaradesoldaduracara
al sol y vericar que el ltro se oscurece.Antes de
probar aumentar primero el control de sensibilidad 15
entre medio y alto.
¡Siempre pruebe antes de usar!
Los sensores del ltro de oscurecimiento automático
deben mantenerse limpios y despejados.
9. DECLARACIÓN DE CONFORMIDAD CE
El que suscribe:
STAYER IBÉRICA, S.A.
Con dirección:
 C/SierradeCazorla,7
Área empresarial Andalucía Sector 1
 28320Pinto(Madrid)SPAIN
 Tel:+34916918630/Fax:+34916918631
CERTIFICA
Que el equipo de Protección Individual:
Tipo: Máscara de Soldadura con ltro automático.
Estaconformeconlodispuestoenladirectiva89/686/CEE
(Edicion1982-12)anexoIIyenlanormativasiguiente:
DIN EN 166:2002-04 para el protector ocular.
DIN EN 175:1997-08 para el casco.
DINEN379:2009-07paraelltroautomático.
CuerponoticadoCE:
nombre y dirección del organismo: DIN CERTCO
Gesellschaft für Konformitaetsbewertung mbH
Alboinstrasse 56 - 12103 Berlin.
Númerodecuerponoticado:0196.
Enero de 2017
Fdo: Ramiro de la Fuente Muela
Manager Director
