Steca AJ 275 Use and care manual

1
AJ V2.4
User’s and Installer’s Manual
Betriebs-und Montageanleitung
Manuel d’utilisation et de montage
Manual de utilización y instalación
Steca AJ 275 - 2400
Sine Wave Inverter
Sinus-Wechselrichter
Onduleur Sinusoïdal
Inversor Senoidal
714.307 | V2.4 | 09.37
PHOTOVOLTAIK - PHOTOVOLTAIC - PHOTOVOLTAIQUE - FOTOVOLTAICA
EN / DE / FR / ES

2AJ V2.4
Steca GmbH AJ
AJ V2.4 2/30
English description ............................................................................................................... 4
Introduction 4
Warning 4
Installation 4
Fitting the inverter 4
Connection 5
Connecting the consumer devices 5
Equivalent schema 5
Connecting the battery 5
Use 6
Model with stand-by system 6
Safety 7
Maintenance 7
Warranty limit 8
Limits of manufacturer liability 8
JT8 Remote control for AJ 1000-2400 8
Technical data 9
Deutsche Beschreibung ..................................................................................................... 10
Einführung 10
Vorsicht 10
Installation 10
Befestigung des AJ 10
Anschluss 11
Anschluss der Verbraucher 11
Prinzipschema 11
Anschluss der Batterie 12
Anwendungen 12
Lasterkennungsschaltung „stand-by“ 13
Sicherheiten 13
Unterhalt 14
Garantieausschluss 14
Haftungsausschluss 14
JT8 Fernsteuerung für AJ 1000-2400 15
Technische Daten 16
Instructions en français...................................................................................................... 17
Introduction 17
Mise en garde 17
Installation 17
Fixation de l’onduleur 17
Raccordement 17
Raccordement des consommateurs 18
Raccordement de la batterie 18
Utilisation 19

3
AJ V2.4
Steca GmbH AJ
AJ V2.4 3/30
Modèles avec stand-by 19
Sécurités 20
Maintenance 20
Exclusion de la garantie 21
Exclusion de la responsabilité 21
J T8 Commande à distance pour AJ 1000-2400 21
Données techniques 22
Descripción en español ...................................................................................................... 23
Introducción 23
Atención: 23
Instalación 23
Fijación del AJ 23
Conexión .............................................................................................................................. 24
Conexión de los usuarios 24
Esquema básico de conexiones 24
Conexión de la batería 24
Aplicaciones 25
Manejo e indicaciones 25
Tecla ON/OFF 25
Señales acústicas 25
Reconocimiento de carga con stand by 25
Seguridad 26
Mantenimiento 26
Exclusión de garantía 27
Exoneración de responsabilidad 27
JT8 Control remoto para los AJ 1000-2400 27
Données techniques 28

4AJ V2.4
Steca GmbH AJ
AJ V2.4 4/30
English description
Introduction
The sine wave inverters of the AJ series have
been designed to meet industrial and
domestic needs. They meet the highest
requirements of comfort, safety and reliability.
Any device designed for the public electrical
network of 230 V 50 Hz can be connected to
them (up to the nominal power of the inverter).
The AJ series is the perfect source of voltage
in any place where the public network is not
available.
This document is an essential part of the
inverter and must always be carried with it and
be at the disposition of anyone working on the
installation.
Should you have any doubt or question, do
not hesitate to contact your specialist
salesperson who will give you the best advice.
Warning
A deficient assembly could result in damage
to the device, cause function failures or
potential damage to the users.
The working device generates a high voltage
which might be lethal in case of contact. So,
any manipulation of the inverter must be
carried out with utmost care.
THE OWNER MUST NOT MANIPULATE
ANY PIECE INSIDE THE INVERTER.
Opening the inverter or using it incorrectly will
result in the immediate loss of the warranty.
No current or tension generating device
(public grid, generator,...) may be connected
to the outlet of the inverter because this could
result in its destruction.
The inverter AJ is to be used only with a lead
battery. As for the use of batteries, follow the
manufacturer’s instructions.
Installation
The AJ sine wave inverter is an electronic
device, for which some caution must be taken
when installing it:
Place where the inverter is to be installed:
Out of reach of unauthorised persons,
specially children.
In a dry place (max. 95% humidity), and in any
case with no condensation.
Not directly on top of the batteries.
Ventilation must be free, and a space of 10
cm. on each side is needed for good
evacuation of the internal heat.
No easily inflammable material should be
placed directly underneath or close to the AJ

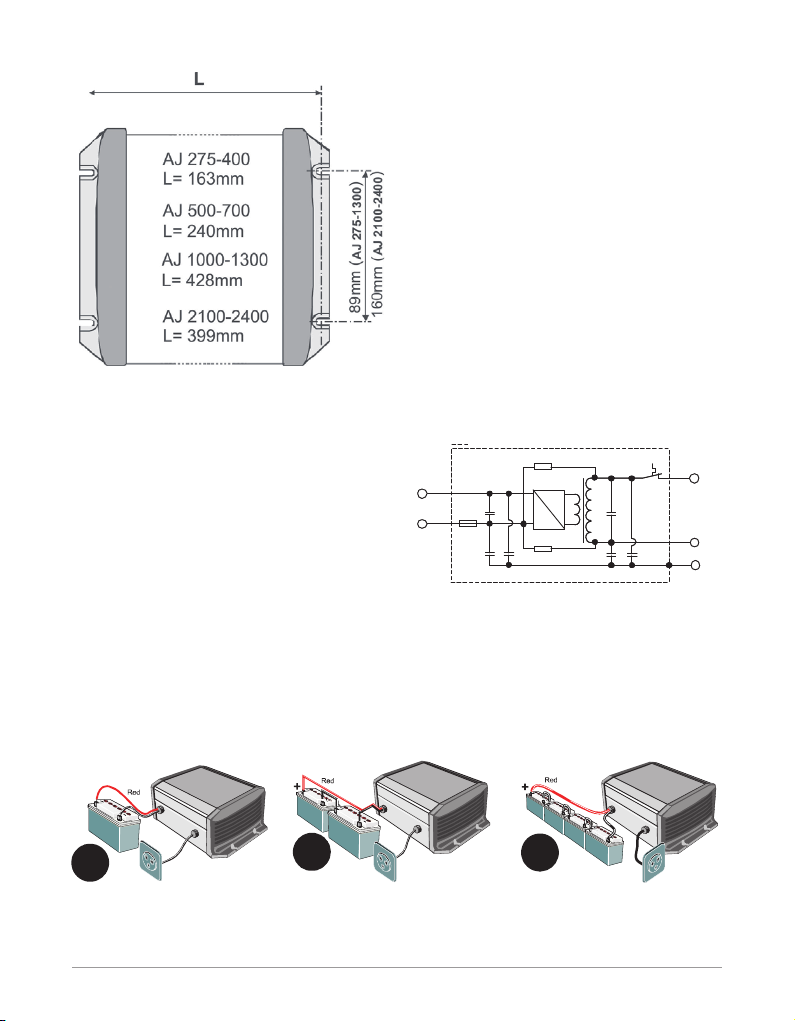

Fitting the inverter
The inverter is fitted on a non flammable
surface by screws (max. 4mm for AJ 275-AJ
1300 or max. 8mm for AJ 2100 and 2400)
using the four holes provided. The fitting
screws are not supplied with the inverter. It
may be fit into any position.

5
AJ V2.4
Steca GmbH AJ
AJ V2.4 5/30
Connection
The connection of the inverter should be done
with utmost care. First connect the consumer
devices so as to prevent any further contact
once the 230 V voltage is present. The
technical data and connection’s description is
either under one side of the inverter or onto
the cable connection side. Installation is to be
made only by authorised persons.
Connecting the consumer devices
The AJ inverter is supplied with a 230 V cable
for the consumer devices. This connection
must be done observing the colours:
Yellow-green: earth
Brown: phase
Blue: neutral
Once the consumer devices are connected,
make sure that they are turned off before
connecting the battery
Note
An Inverter constitutes an independent power
supply from the grid and could be considered
in the same way as a generator set. The
phase and the neutral are not differentiated.
The voltage in between the phase and the
neutral is 230V. An appropriate divisor
establishes a 115V voltage in between neutral
and earth, and the phase and earth.
According to the local prescriptions or
particular requirement, (example: use of a
ground fault detector) a true neutral may be
established by connecting the neutral and the
earth wire together. The so connected point,
may be connected with an existing earth:
earth of building; the chassis of vehicle or the
hull of ship.

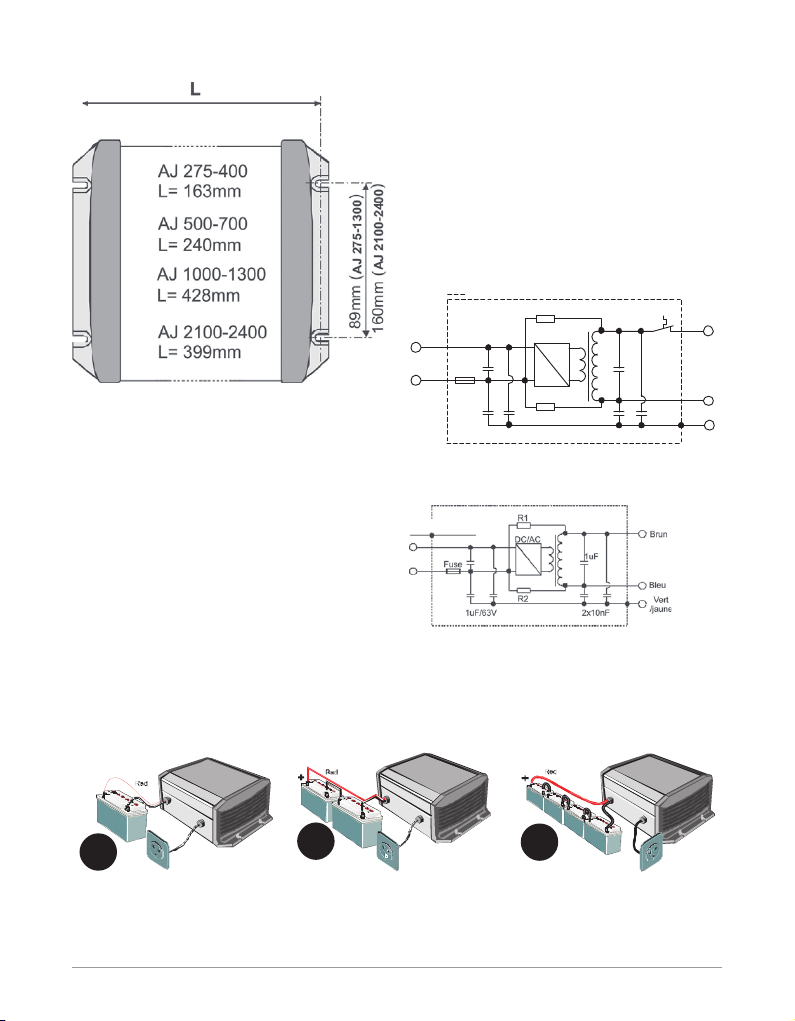

Equivalent schema
DC/AC
R1
R2
1uF/63V 10nF/275V
3x
Inom
+
-
R1=R2 >2,7M ohm (not existing in AJ 275 -AJ 350 et AJ 400
Metallic part of the enclosure
Blue
Green/
Yelow
Brown
Fuse
Red
Black
Connecting the battery
Once the consumer devices are connected,
make sure that the installations instructions of
the 230V has been followed with utmost care
before connecting the battery.
The cable of the battery is supplied with the
inverter and already connected in it.
A fuse must be installed on the battery.
Connect the battery observing carefully the
polarity.
The AJ inverter, except AJ 2100-12, is
protected against inversion reverse polarity by
a fuse, but if the polarity should be inverted,
the inverter must be sent to the manufacturer
for control.
Connect the battery using the following
colours:
BLACK cable: negative pole (-)
RED cable: positive pole (+)
For AJ 275-400, dominant colour is applicable
48V
24V
12V

6AJ V2.4
Steca GmbH AJ
AJ V2.4 6/30
When connecting the battery, there is a spark
(Danger of explosion!), because of the
charging of the internal filtering capacitors.
Check that the cables are well adjusted
and well tightened.
As long as it is possible, do not extend the
cables supplied with the batteries. Extending
them may increase the losses and cause
malfunction of the inverter.
Once the inverter is connected to the
batteries, a 230 V voltage is present in the
outlet of the inverter.
Use
Control and indicators
Control switch on/off
There is a switch on the inverter to activate or
deactivate it. Use this function to save the
energy of the batteries when you are not using
the inverter.
Green indicator
A green light on the inverter indicates its
function mode:
Illuminated: a 230 V voltage is present in the
outlet, the inverter is on.
Blinking:
_ _ _ : No load (stand-by)
__ __ __ : the 230 V voltage has been cut
due to an alarm; the inverter will resume
function when the failure has disappeared
(see the failure table).
Off: the 230 V voltage is NOT present in the
outlet, the inverter is off.
Acoustic indicator
The AJ inverter has an acoustic indicator for
the following instances:
Intermittent beep: there is a failure in the
inverter and the outlet voltage will be
interrupted.
Possible failures:
Overheat: the acoustic indicator beeps 3 ºC
before cutting the tension. If the temperature
reaches its normal level, the voltage in the
outlet is not interrupted.
Low battery voltage: the indicator beeps for a
minute before the interruption. If the voltage
of the battery rises, the outlet voltage is not
interrupted.
Continuous beep for two seconds: you have
pressed the ON/OFF switch to restart the
inverter. The tension in the outlet will be
immediately present after the acoustic signal.
Model with stand-by system
The inverters from the AJ 500-12 are
equipped with a stand-by system which is in
function when no load is connected. In that
situation the inverter is in low power
consumption mode.
The output tension is not continuously present
and the LED is blinking as long as no load is
detected.
The minimal load detected can be adjusted
between 1 and 20 W. In most cases this
adjustment is not necessary. This
adjustment is made with a small screw driver
in the hole marked stand-by. This adjustment
is made with a small screw driver in the hole
marked stand-by. Adjusting the switching-on
level is as follows: Switch off all consuming
devices; turn the Turning Knob to the Left
(counter-clockwise)until the LED is blinking,
switch ON the smallest consuming device (i.e.
Mobile phone charger); turn the Turning Knob
slowly to the right until LED is lit continuously.
Check that the inverter will go back in stand-
by mode when you remove the load. If not,
this means that the load is too small to be
detected.
If the stand-by is not required, turn the Knob
fully to the right.
In the full counter clockwise position, the
sensibility is minimal (20 W). Do not push on
the screw driver.
NOTE: in this mode the output voltage is
intermittently present at the output

7
AJ V2.4
Steca GmbH AJ
AJ V2.4 7/30
Safety
The inverter is electronically protected. But protection against polarity inversions of the battery
occurs with an internal fuse, except for AJ 2100-12 inverter, which has no fuse. The following
table will show you the different failures and their consequences.
FAILURE CONSEQUENCE SOLUTION
Low battery voltage
Voltage < 1.8V/cell
Inverter momentarily
stopped, the green
indicator blinks.
Automatic restart when the battery voltage
rises
Deep discharged battery
(voltage <1,5V/cell)
Inverter stopped Inverter should be manually restarted
when the battery as reach 2V/cell
Overheating Inverter momentarily
stopped, the green
indicator blinks.
Automatic restart when the temperature
reaches the normal range.
Battery over voltage Inverter stopped. Wait until the battery voltage reaches the
correct level.
Push the ON/OFF switch to reactivate the
inverter
Short circuit in the outlet Inverter stopped. Eliminate the short circuit.
Push the ON/OFF switch to reactivate the
inverter.
Overload Inverter stopped. Use the inverter only in the range of its
nominal power. Regular use in overload
power diminished the lifetime of the
inverter.
Push the ON/OFF switch to reactivate the
inverter.
Inversion of the battery
polarity
Internal fuse broken
down
Back to manufacturer for testing
Maintenance
The inverters of the AJ series do not need any
special maintenance. The casing may be
cleaned with a damp cloth (not wet).
In the case of malfunction, the inverter should
be sent back to the manufacturer for control in
its original packing.
Before sending the inverter, check the table
above.
The battery is loaded and is in accordance to
the inlet nominal tension of the device.
The consumer devices do not have any
defects or overload for the inverter.
Should you contact your salesperson, note the
following points before calling:

8AJ V2.4
Steca GmbH AJ
AJ V2.4 8/30
(you will find this information on the label
underneath the inverter)
- Series number
- Power of the inverter
- Inlet nominal voltage of the inverter
Before sending back the inverter, do take
care that it is well packed. The inverter
must be in a stiff carton box and be well
protected on all sides by mean of an anti-
shock and isolating layer of min. 5cm
thickness.
The damages occurring during the
transport are not covered by the warranty.
Warranty limit
The warranty period is 2 years.
It will be considered void if the unit has
suffered any physical damage or alteration,
either internally or externally, and does not
cover damage arising from improper use like:
Reverse of battery polarity
Inadequate input voltage (over voltage)
Back-feed of the inverter output by public
network, generator or any other source.
Mechanical shock or deformation especially
by transport due to an inadequate package.
Contact with liquid or oxidation by
condensation
Use in inappropriate environment (dust,
corrosive vapour, humidity, high
temperature,...)
This warranty will not apply where the product
has been misused, neglected, improperly
installed, or repaired by anyone other than
STECA GMBH or a company authorised by
STECA GMBH. In order to qualify for the
warranty, the product must not be
disassembled or modified.
Limits of manufacturer liability
STECA GMBH cannot control the installation,
use and maintenance of the inverter. Thus, we
are not responsible for damages, costs or
losses resulting from an installation which is
not in accordance with the regulations or
inappropriate use or maintenance.
The customer is always responsible for the
use of the inverters STECA GMBH.
This device has not been designed and is not
warranted for use in life support apparatus or
any other critical device with potential risks of
important harm to people or to the
environment. We do not accept any
responsibility for any violation of patent rights
or other third person rights resulting from the
use of the inverter.
STECA GMBH keeps the right to modify their
products without previous notice.
JT8 Remote control for AJ 1000-2400
Functions on remote control are the same as control and indicator on
the inverter (see chapter Use)
Remote control should be connected with the inverter with the
original 10m. STECA GMBH cable or any RJ11/6p 1:1 cable up to
max 50m.

9
AJ V2.4
Steca GmbH AJ
AJ V2.4 9/30
Technical data
M
ODEL AJ 275 AJ 350 AJ 400 AJ 500 AJ 600 AJ 700
Battery voltage (V) 12 24 48 12 24 48
Input voltage (V) 10.5 - 16 21 - 32 42 - 64 10.5-16 21 - 32 42 - 64
C
ontinuous / 30’ power (VA) 200/275 300/350 300/40
0
400/500 500/60
0
500/70
0
S
tand-by / ON @ no load (W) 0.3*/2.4 0.5*/3.5 1.1*/5.2 0.4/4.6 0.6/7.2 1.5/12
Maximum efficiency (%) 93 94 94 93 94 94
Dim. 142 x 84 x L (mm) L= 163 240252
e
ight (kg) 2.4 2.6 2.6 4.5
Remote control plug (RCM-01) Option Option
Load detect. (Stand-by) 1-20 W with option S Vyes
M
ODEL AJ 1000 AJ 1300 AJ 2100 AJ 2400
Battery voltage (V) 12 24 12 24
Input voltage (V) 10.5 - 16 21 - 32 10.5 - 16 21 - 32
C
ontinuous / 30’ power (VA) 800/1000 1000/1300 2000/2100 2000/2400
S
tand-by / ON @ no load (W) 0.7 / 10 1.2 / 13 0.7 /16 1.2/16
Maximum efficiency (%) 93 94 92 94
Dim. 142 x 84 x L (mm) L= 428 273 x 399 x 117
W
eight in kg. (approx.) 8.5 19 18
Remote control (JT8) Option Option
L
oad detect. (Stand-by) 1-20 W yes yes
O
utput voltage Sine wave 230V 0/-10% (115V 0/-10%)
Frequency 50 Hz +/- 0.05 % (60 Hz +/-0.05%)
V
entilation From 45° C
O
verheating protection yes
O
verload protection yes
S
hort circuit protection by fuse
IP protection index IP 30 (AJ 2100-2400 = IP 20)
C
os M0.1-1
E norm (ECE-R 10) All models in 12 and 24V are certified

10 AJ V2.4
Steca GmbH AJ
AJ V2.4 10/30
Deutsche Beschreibung
Einführung
Die Wechselrichter der Serie AJ sind für den
Betrieb von allen handelsüblichen 230V
Geräten konzipiert worden. Die AJ genügen
den höchsten Anforderungen an
Zuverlässigkeit, Sicherheit und Komfort.
Jedes für das 230V-Wechselstromnetz
geeignete Gerät kann auch mit einem AJ
betrieben werden.
Ein AJ ist die ideale Spannungsquelle überall
da wo das öffentliche Netz nicht hinführt.
Diese Beschreibung ist in jedem Fall Teil der
Lieferung eines AJ. Sie muss allen Personen
welche mit einem AJ arbeiten zur Verfügung
stehen !
Bei eventuellen Fragen oder Unklarheiten
kann Ihnen der Händler Auskunft geben
Vorsicht
Eine falsche Behandlung oder Montage des
Wechselrichters kann schwerwiegende
Folgen haben !
Der AJ erzeugt eine 230V-Sinusspannung wie
im öffentlichen Stromnetz. Jegliche Berührung
kann fatale Folgen haben ! Die
Installationsarbeiten mit dem Wechselrichter
AJ verlangen besondere Aufmerksamkeit und
dürfen nur von geschultem Personal
ausgeführt werden und müssen in jedem Fall
den jeweils gültigen Installationsvorschriften
entsprechen.
Der AJ darf in keinem Fall geöffnet werden.
Das Öffnen oder die nicht konforme An-
wendung des AJ bedeuten den Verlust
jeglicher Garantieansprüche.
Der AJ darf mit keiner anderen Spannungs-
oder Stromquelle als mit Bleibatterien
betrieben werden.
Am Ausgang des AJ dürfen keine Spannungs-
oder Stromquellen wie Notstromgeneratoren,
das öffentliche Netz usw. angeschlossen
werden, da der Wechselrichter zerstört
werden könnte.
Der Einsatz von Batterien verlangt
besondere Vorsicht. Befolgen Sie darum
unbedingt die Richtlinien des
Batterieherstellers.
Installation
Der Sinuswechselrichter AJ ist ein elekt-
ronisches Gerät. Für dessen Installation sind
darum einige Vorsichtsmassnahmen zu
beachten.
Der Montageort sollte gegen unbefugten
Zugriff gesichert sein (vor allem auch vor
Zugriff von kleinen Kindern).
In einem trockenen Raum mit einer
Luftfeuchtigkeit von max. 95% ohne
Kondensation.
Nicht direkt über der Batterie.
Bei den Lüftungsein- bzw. Auslässen muss für
eine unbehinderte Lüftung 10cm Freiraum
belassen werden.
In der Umgebung des Wechselrichters darf
sich kein leicht brennbares Material befinden
oder darunter gelagert werden.
Befestigung des AJ
Der Wechselrichter kann, auf einer nicht
brennbaren Unterlage, mit Hilfe von 4
Schrauben (Durchm. max. 4mm für AJ 275-AJ
1300 oder Durchm. max. 8mm für AJ 2100
und 2400) in jeder beliebigen Lage montiert
werden. Für die Befestigung dürfen nur die 4
von aussen zugänglichen Löcher verwendet
werden. Die Befestigungs-Schrauben sind
nicht beigelegt.

11
AJ V2.4
Steca GmbH AJ
AJ V2.4 11/30
Anschluss
Der Anschluss des AJ muss mit besonderer
Vorsicht ausgeführt werden. Eine sichere und
einwandfreie Funktion der Anlage wird
dadurch gewährleistet. Die Gerätedaten und
die Anschlussbezeichnung befinden sich auf
der Gehäuseunterseite oder auf der
Kabelanschlusseite. Vor dem Anschluss des
AJ an die Batterie muss das Kabel OUT 230V
mit einer Steckerkupplung(weiblich) versehen
werden oder bei einer festen Installation muss
der Anschluss entsprechend den
Installationsvorschriften von geschultem
Personal ausgeführt werden.
Anschluss der Verbraucher
Der Wechselrichter AJ wird mit bereits
angeschlossen Kabeln geliefert. Das
schwarze 3-adrige Kabel für den 230V-
Ausgang muss entsprechend den folgenden
Farben angeschlossen werden.
Gelb-/Grün : Erdleiter
Braun : Phase
Blau : Neutral
Vor dem Anschluss der Batterie muss darauf
geachtet werden, dass die angeschlossenen
Verbraucher ausgeschaltet sind.
Bemerkung : Ein Wechselrichter ist eine vom
Netz unabhängige Spannungsquelle
Vergleichbar mit einem Notstromgenerator.
Phase und Neutralleiter können darum
vertauscht werden. Zwischen Phase und
Neutralleiter liegt die Spannung von 230V.
Zwischen Phase und Erde sowie zwischen
Neutral und Erde liegen jeweils 115V an. Je
nach Installationsvorschriften können Neutral-
Leiter und Erde verbunden werden.
Prinzipschema
DC/AC
R1
R2
1uF/63V 10nF/275V
3x
Inom
+
-
DC/AC
R1
R2
1uF/63V 10nF/275V
3x
Inom
+
-
R1=R2 >2,7M Ohm (nicht vorhanden in AJ 275 -AJ 350 und AJ 400
Metallteile des Gehäuses
Blau
Gelb/Grün
Braun
Sich.
Rot
Schwarz
Prinzipschema
48V
24V
12V

12 AJ V2.4
Steca GmbH AJ
AJ V2.4 12/30
Anschluss der Batterie
Vor dem Anschluss der Batterie muss
sichergestellt sein, dass die 230V Installation
vorschriftsgemäss ausgeführt wurde.
Der AJ wird mit angeschlossen Batterie-
kabeln geliefert. Beim Anschliessen der
Batterie muss unbedingt auf die richtige
Polarität geachtet werden. Die AJ, mit
Ausnahme des AJ 2100-12, sind wohl durch
eine Sicherung gegen Verpolung geschützt.
Für einen eventuellen Sicherungswechsel
muss der AJ zur Kontrolle an den zuständigen
Händler gebracht werden.
Draht Schwarz: -Minus-Pol
Draht Rot : + Plus-Pol
Für die Kabel den AJ 275-350-400 gelten die
jeweils dominierenden Farben!
Den AJ an die Batterie anschliessen. Beim
Anschliessen der Batterie entsteht ein Funken
(EXPLOSIONSGEFAHR!) wegen der Ladung
der internen Kondensatoren. Die Batterie
muss mit einer Sicherung auf der
Batterieklemme versehen sein !
Kontrollieren Sie, dass die Anschlüsse gut
festgeschraubt sind.
Die Batteriekabel sollten nicht verlängert
werden. Eine Verlängerung der Batteriekabel
bedeutet grössere Verluste und oder
Funktionsstörungen des AJ und somit auch
der angeschlossenen Geräte.
Sobald der AJ an der Batterie angeschlossen
wird, ist er eingeschaltet und es liegen 230V
am Ausgang.
Anwendungen
Bedienung und Anzeigen
Steuertaste on/off
Mit der Drucktaste kann der AJ ein- und
ausgeschaltet werden. Schalten Sie den
Wechselrichter mit dieser Taste aus, wenn Sie
keine Energie brauchen.
Grüne Leuchte
Eine grüne Leuchtdiode (LED) zeigt den
Funktionszustand des Wechselrichters an.
LED leuchtet : Der Wechselrichter ist in
Funktion - am Ausgang liegen 230V.
LED blinkt :
_ _ _ : Der Wechselrichter ist im Stand-by-
Betrieb.
__ __ __ : Der Wechselrichter ist wegen
eines Alarms vorübergehend ausgeschaltet.
Nach verschwinden des Alarms schaltet sich
der Wechselrichter automatisch wieder ein.
(Die möglichen Alarmgründe sind auf der
folgenden Tabelle aufgeführt.)
LED gelöscht : Der Wechselrichter ist
ausgeschaltet, am Ausgang liegt keine
230V-Spannung.
Akustischer Signalgeber
Der Wechselrichter AJ ist mit einem
akustischen Signalgeber ausgerüstet welcher
in folgenden Fällen piept :
Intermittierender Ton : Signal, dass der
Wechselrichter sich im Alarmzustand befindet
und demnächst die Ausgangsspannung
abschalten wird.
Mögliche Fehler :
Überhitzung : Alarm 3°C bevor der
Wechselrichter abschaltet. Einen Teil der
Last abschalten, damit der Wechselrichter
nicht mehr überlastet ist und sich abkühlen
kann.
Unterspannung der Batterie : Wenn die
Batteriespannung zu tief fällt, pfeift der
Signalgeber eine Minute lang bevor der
Wechselrichter abschaltet.

13
AJ V2.4
Steca GmbH AJ
AJ V2.4 13/30
Dauerton während 2 Sek. : Warnsignal, dass
2 Sekunden nach dem Einschalten mit der
Taste ON/OFF der Wechselrichter einschaltet,
und dass an dessen Ausgang 230V anliegen !
Lasterkennungsschaltung
„stand-by“
Alle Wechselrichter ab AJ 500-12 sind mit
einem Stand-by-System ausgerüstet. Um die
Batterie nicht unnötig zu entladen, schaltet
sich der Wechselrichter automatisch aus,
wenn kein Verbraucher angeschlossen ist,
und automatisch wieder ein, wenn ein
Verbraucher eingeschaltet wird. Die LED
blinkt, wenn der Wechselrichter im Stand-by-
Modus ist. Der Einschaltpegel kann mit dem
Drehknopf „STAND-BY“ mit einem kleinen
Schraubenzieher eingestellt werden. Das
Einstellen des Einschaltpegels geschieht
folgendermassen: Sämtliche Verbraucher
ausschalten; Den Drehknopf nach links
(Gegenuhrzeiger) drehen bis die LED blinkt;
den kleinsten Verbraucher einschalten (z.B.
Ladegerät für das Mobiltelefon); Drehknopf
langsam nach rechts drehen bis die LED
leuchtet. Danach zur Kontrolle diesen kleinen
Verbraucher ausschalten der Wechselrichter
muss nach einigen Sekunden wieder im
Stand-by-Modus arbeiten. Geschieht dies
nicht, ist die Last des Verbrauchers zu klein
um erkannt zu werden.
Ist der Stand-by- Modus nicht erwünscht,
muss der Drehknopf ganz nach rechts gedreht
werden.
VORSICHT: Auch im Standby Modus liegen
am Ausgang zeitweise 230V an!
Sicherheiten
Die Wechselrichter AJ sind mit diversen elektronischen Systemen geschützt. Als Schutz gegen
Verpolung dient eine Schmelzsicherung. Der AJ 2100-12 enthält keine Schmelzsicherung und
ist somit nicht gegen Verpolung geschützt!
FEHLER WIRKUNG LÖSUNG
Batteriespannung
zu tief
Wechselrichter ist vorü-
bergehend gestoppt. Die
grüne LED blinkt
Nach Wiederanstieg der Batteriespannung
schaltet sich der Wechselrichter automatisch
wieder ein
Batteriespannung
war tiefer als 1,5V
/Element
Wechselrichter gestoppt. Die
grüne Leuchte ist aus
Das Wiedereinschalten ist erst wieder
möglich, wenn die Batterie 2V/Zelle erreicht
hat. Kein automatischer Start.
Überhitzung Der Wechselrichter wurde
überlastet die grüne LED
blinkt
Automatischer Start des Wechselrichters
nachdem dessen Temperatur gesunken ist
Überspannung der
Batterie
Wechselrichter gestoppt. Batteriespannung kontrollieren und richtige
Spannung anlegen.
Wechselrichter mit der Taste ON/OFF
einschalten
Kurzschluss am
Ausgang des
Wechselrichters
Wechselrichter gestoppt Kurzschluss entfernen(Installation kon-
trollieren).
Wechselrichter mit der Taste ON/OFF
einschalten
Überlastung des
Wechselrichters
Wechselrichter gestoppt Den Wechselrichter in den Grenzen seiner
Nominalleistung verwenden. Regelmässiger

14 AJ V2.4
Steca GmbH AJ
AJ V2.4 14/30
Betrieb mit Überlast verkürzt die
Lebensdauer !
Wechselrichter mit der Taste ON/OFF
einschalten
Anschluss der
Batterie mit fal-
scher Polarität
Wechselrichter gestoppt,
interne Sicherung zerstört
Wechselrichter zurück zum Händler zur
Kontrolle !
Unterhalt
Die Wechselrichter AJ benötigen keinen
Unterhalt. Bei Bedarf kann das Gehäuse mit
einem feuchten, nicht nassen Lappen
gereinigt werden.
Bei Funktionsstörungen des Wechselrichters
muss dieser sehr gut verpackt zur Kontrolle
an den Händler zurückgesandt werden.
Dasselbe gilt auch bei jeglicher äusseren
Verformung des Gehäuses oder Verletzung
der Anschlusskabel.
Bei Fehlfunktionen sollten folgende Punkte
abgeklärt werden bevor der AJ zum Händler
zurückgesandt wird :
Ist die Batterie geladen und entspricht die
Batteriespannung der Eingangsspannung des
AJ ?
Sind die angeschlossenen Verbraucher im
Leistungsbereich des Wechselrichters ?
Ist der Verbraucher defekt oder ist dessen
Anlaufstrom zu hoch ? (z.B. Kom-
pressorkühlschränke können mit einem AJ
275-12 nicht betrieben werden)
Wenn trotzdem der Händler kontaktiert
werden muss, notieren Sie bitte die folgenden
Punkte : (Die Angaben finden Sie auf der
Unterseite oder der Kabelanschlusseite des
AJ)
- Seriennummer des Wechselrichters
- Leistung des Wechselrichters
- Die Nominalspannung des Wechselrichters
Für das Versenden des AJ muss unbedingt
auf eine gute Verpackung geachtet
werden. Die Verpackung muss so
ausgeführt sein, dass der AJ in einen
festen Karton gelegt wird und von allen
Seiten, auch unten von einem
Stossdämpfenden Material mit mindestens
5cm Dicke umgeben ist.
Durch mangelhafte Verpackung verur-
sachte Transportschäden werden auf
keinen Fall durch die Garantie abgedeckt.
Garantieausschluss
Die Garantiedauer beträgt 2 Jahre.
Für Schäden, welche durch Anwendungen,
Manipulationen, Betriebsfälle und
Behandlungen entstehen, welche nicht
ausdrücklich in dieser Betriebsanleitung
aufgeführt sind, können keine Garantie-
leistungen gewährt werden.
Nachfolgend eine Liste von Fällen für welche
explizit keine Garantie gewährt wird.
Überspannungen an den Eingängen (z.B.
48V am Batterieeingang eines AJ 275-12)
Verpolung bei Batterieanschluss (+/-
vertauscht)
In das Gerät eingelaufene Flüssigkeiten
oder Oxydation durch Kondensation
Defekte durch mechanische Einflüsse
Nicht ausdrücklich von STECA GMBH
autorisierte Änderungen
Nicht oder nur teilweise festgezogene
Schrauben und Muttern nach Wechseln von
Sicherungen oder Anschlusskabeln.
Anschluss von anderen Energiequellen als
PV-Modulen auf dem Eingang „SOLAR+/-„
Transportschäden, z.B. durch unsach-
gemässe Behandlung oder Verpackung.
Haftungsausschluss
Die Einhaltung der Betriebsanleitung und der
Bedingungen und Methoden der Installation,
dem Betrieb, der Verwendung und der
Wartung dieser Geräte können von der Firma
STECA GMBH nicht überwacht werden.
Daher übernehmen wir keinerlei Haftung und
Verantwortung für Schäden, Verluste und

15
AJ V2.4
Steca GmbH AJ
AJ V2.4 15/30
Kosten, die aus fehlerhafter Installation,
unsachgemässem Betrieb oder falscher
Verwendung und Wartung entstehen oder in
irgendeiner Art und Weise damit
zusammenhängen. Ebenso übernehmen wir
keine Verantwortung für patentrechtliche
Verletzungen oder Verletzungen anderer
Rechte Dritter, die aus der Verwendung
dieses Gerätes entstehen.
Die Firma STECA GMBH behält sich das
Recht vor, Änderungen der technischen
Daten, des Produkts oder der
Betriebsanweisung vorzunehmen.
.
JT8 Fernsteuerung für AJ 1000-2400
Die Funktionen und Anzeigen der Fernsteuerung sind dieselben wie
die im Wechselrichter (siehe Kapitel Anwendungen).
Die Fernsteuerung wird mittels des 10m langen mit der Fernsteuerung
gelieferten Kabels angeschlossen. Die Verbindung ist auch mit
handelsüblichen Steckern RJ11/6p 1:1 und einer maximalen
Kabellänge von 50m möglich.

16 AJ V2.4
Steca GmbH AJ
AJ V2.4 16/30
Technische Daten
MODELL AJ 275 AJ 350 AJ 400 AJ 500 AJ 600 AJ 700
Batteriespannung (V) 12 24 48 12 24 48
Eingangsspannungsbereich (V) 10.5-16 21-32 42-64 10.5-16 21-32 42-64
Dauer-/30’ -Leistung/ (VA) 200/275 300/350 300/400 400/500 500/600 500/700
Stand-by/EIN bei Leerlauf (W) 0.3*/2.4 0.5*/3.5 1.1*/5.2 0.4/4.6 0.6/7.2 1.5/12
Max. Wirkungsgrad (%) 93 94 94 93 94 94
Abmessungen 142x84xL (mm) 163 240252
Gewicht (kg) 2.4 2.6 2.6 4.5
Fernsteuermöglichkeit (RCM-01) Option Option
Lasterkennung (Stand-by) mit Option S vya
MODELL AJ 1000 AJ 1300 AJ 2100 AJ 2400
Batteriespannung (V) 12 24 12 24
Eingangsspannungsbereich (V) 10.5 - 16 21 - 32 10.5 - 16 21 - 32
Dauer-/30’ -Leistung (VA) 800/1000 1000/1300 2000/2100 2000/2400
Stand-by/EIN bei Leerlauf (W) 0.7 / 10 1.2 / 13 0.7 / 15 1.2 /16
Max. Wirkungsgrad (%) 93 94 92 94
Abmessungen 142x84xL (mm) 428 273 x 399 x 117
Gewicht (kg) 8.5 19 18
Fernsteuerung (JT8) Option Option
Lasterkennung (Stand-by) ja ja
Ausgangsspannung Sinus 230V 0/-10% (115V 0/-10%)
Frequenz 50 Hz +/- 0.05 % (60 Hz +/-0.05%)
Ventilator Ab 45° C
Übertemperaturschutz Ja
Überlastschutz Ja
Kurzschlusschutz ja
Schutzart IP 30 (AJ 2100-2400 = IP 20)
Cos ij0.1-1
E Norme (ECE-R 10) Alle Modelle in 12 und 24V sind zertifiziert

17
AJ V2.4
Steca GmbH AJ
AJ V2.4 17/30
Instructions en français
Introduction
Les onduleurs de la série AJ ont été conçus
de manière à répondre aux besoins tant
industriels que domestiques. Ils satisfont aux
plus hautes exigences de confort, de sécurité
et de fiabilité.
Chaque appareil conçu pour le réseau
électrique 230 V 50 Hz peut s’y brancher sans
aucun problème jusqu'à la puissance
nominale de l’onduleur AJ.
La série AJ est la solution idéale comme
source de tension partout où le réseau public
n’est pas présent.
Ce document fait partie intégrante de
l’onduleur, il doit être transmis à chaque
livraison et tenu à disposition de toute
personne travaillant sur l’installation.
En cas de doute ou de question, n’hésitez pas
à contacter votre vendeur spécialisé qui saura
vous renseigner.
Mise en garde
Un montage incorrect peut endommager
l’appareil, entraîner un mauvais
fonctionnement ou mettre en danger les
utilisateurs.
L’appareil en fonction génère de hautes
tensions pouvant être fatales en cas de
contact. Le travail sur l’onduleur doit faire
l’objet d’une attention toute particulière. Les
installations doivent être exécutées par du
personnel compétent et répondre aux normes
en vigueur.
AUCUNE PIECE A L’INTERIEUR DE
L’ONDULEUR NE DOIT ETRE MANIPULEE
PAR L’UTILISATEUR.
L’ouverture de l’onduleur ou l’utilisation non
conforme de l’onduleur entraîne la perte
immédiate de la garantie.
Le AJ est prévu pour une alimentation avec
des batteries à plomb uniquement.
Aucun appareil générateur de courant ou de
tension ne doit être connecté à la sortie de
l’onduleur car il peut entraîner la destruction
de celui-ci (réseau public, génératrice, ... ).
Pour l’utilisation des batteries, veuillez vous
conformer aux directives d’utilisation du
fabricant.
Installation
L’onduleur sinusoïdal AJ est un appareil
électronique ; quelques précautions sont
nécessaires lors de sa mise en service :
Lieu de montage de l’onduleur
A l’abri des personnes non autorisées,
spécialement des enfants.
Dans une pièce sèche (max. 95 % d’humidité)
et dans tous les cas sans condensation.
Pas directement au dessus des batteries.
Aucun matériel facilement inflammable ne doit
être stocké dessous ou à proximité de
l’appareil.
L’aération ne doit pas être obstruée et une
distance de 10 cm de chaque côté est
nécessaire à la bonne évacuation de la
chaleur interne.
Fixation de l’onduleur
L’onduleur peut doit être fixé sur une surface
ininflammable à l’aide de vis de 4 mm de
diamètre maximum, pour les AJ 275-AJ 1300
et de vis de 8mm maximum pour les AJ 2100
et 2400, dans les quatre rainures prévues à
cet effet. Les vis de fixation ne sont pas
fournies avec l’onduleur.
La position de l’onduleur n’est pas importante
: elle peut être murale, de table ou
suspendue.
Raccordement
Le raccordement doit être l’objet d’une
attention toute particulière. De celui-ci dépend
le bon fonctionnement de toute l’installation.
Les données techniques ou la description de
raccordement se trouvent soit sur un des

18 AJ V2.4
Steca GmbH AJ
AJ V2.4 18/30
côtés inférieurs de l’appareil ou du côté de
l’embranchement du câble. Raccordez
d’abord les consommateurs ou montez une
prise de manière à éviter tout contact ultérieur
une fois la tension 230 V présente.
L’installation doit être exécutée par les
personnes autorisées.
Raccordement des consommateurs
L’onduleur AJ est livré avec le câble 230 V
pour alimenter les consommateurs. Celui-ci
doit être raccordé en respectant les couleurs :
Jaune-vert : Terre
Brun : Phase
Bleu : Neutre
Une fois les consommateurs raccordés,
veillez à ce qu’ils soient éteints avant de
brancher la batterie.
Remarque : Un onduleur constitue une
source de tension indépendante du réseau à
considérer de la même manière qu’une
génératrice. La phase et le neutre présentent
une tension de 230V entre eux. La tension
terre / neutre et phase / neutre et fixée à 115V
par un diviseur capacitif. Selon les
prescriptions locales ou les besoins, (par
exemple utilisation d’un disjoncteur à courant
de défaut) un équipotentiel terre / neutre est
réalisé en reliant ensemble les fils neutre et
terre (jaune – vert et bleu).
Schéma équivalent
DC/AC
R1
R2
1uF/63V 10nF/275V
3x
Inom
+
-fusible
Brun
Bleu
Jaune
/vert
Partie métalique du boîtier
R1=R2 >2,7M ohm (Non monté dans AJ 275 -AJ 350 et AJ 400
Schéma équivalent
Raccordement de la batterie
Assurez-vous qu’aucun contact avec des
personnes ne soit possible sur le coté 230 V
avant de raccorder la batterie.
Le câble de la batterie est livré avec l’onduleur
48V24V
12V

19
AJ V2.4
Steca GmbH AJ
AJ V2.4 19/30
et est déjà raccordé à l’intérieur de celui-ci.
Raccordez la batterie en faisant très
attention à la polarité. L’onduleur, est
protégé de l’inversion de polarité par un
fusible, à l’exception du AJ 2100-12.
Cependant, si la polarité est inversée,
l’onduleur doit être retourné en usine pour
contrôle.
Raccordez la batterie en utilisant les câbles
aux couleurs suivantes :
Câble NOIR : Pôle négatif (-)
Câble ROUGE : Pôle positif (+).
Pour AJ 275-350-400 appliquer la couleur
dominante comme couleur de référence.
En branchant la batterie il y a une étincelle
(Danger d’explosion !), en raison du
chargement du condensateur interne. Un
fusible de sécurité incendie doit être monté
sur la batterie.
Vérifiez le serrage des câbles.
Dans la mesure du possible ne rallongez pas
les câbles de batteries fournis. Le fait de
rallonger les câbles de batterie peut
augmenter les pertes et provoquer un
dysfonctionnement de l’onduleur.
Une fois l’onduleur branché sur la batterie, la
tension 230 V est présente à la sortie de
l’onduleur.
Utilisation
Commande et indicateurs
Bouton de commande marche/arrêt (on/off)
Un bouton de commande est accessible sur
l’onduleur. Il permet de l’enclencher ou de le
déclencher. Utilisez cette fonction pour
économiser l’énergie des batteries lorsque
vous n’utilisez pas l’onduleur.
Indicateur vert
Un indicateur lumineux vert placé sur
l’onduleur indique le mode de fonctionnement
:
Allumé : La tension 230 V est présente à la
sortie ; l’onduleur est en fonction.
Clignotant :
_ _ _ : L’onduleur est en mode stand-by.
__ __ __ : La tension 230 V est coupée
momentanément suite à une alarme;
l’onduleur se remettra automatiquement en
fonction dès que l’alarme aura disparu. (voir
tableau des fautes ci-dessous)
Eteint: La tension 230 V n’est pas présente à
la sortie ; l’onduleur est éteint.
Indicateur sonore
L’onduleur AJ dispose d’un indicateur sonore
qui signale les cas suivants :
Son intermittent : L’onduleur est en présence
d’une faute et va couper la tension de sortie.
Fautes possibles :
Surchauffe: l’indicateur sonne 3°C
Avant l’arrêt de l’onduleur, Diminuez la charge
afin d’abaisser la température de l’onduleur
et ainsi éviter l’arrêt.
Sous tension de batterie : l’indicateur sonne
une minute avant la coupure. Si la tension
de batterie remonte, la tension de sortie
n’est pas coupée.
Son continu de deux secondes : Vous avez
appuyé sur le bouton ON/OFF pour
redémarrer l’onduleur. La tension de sortie est
immédiatement présente à la sortie après le
signal sonore.
Modèles avec stand-by
Les onduleurs dès l’AJ 500-12 sont équipés
d’un système stand-by.
Le stand-by est un système d’économie
d’énergie qui déclenche l’onduleur par
intermittence lorsqu’aucun consommateur
n’est détecté. Dans ce mode, l’indicateur
lumineux vert clignote, indiquant la présence
par intermittence de la tension.
Cet ajustement se fait à l’aide d’un petit
tournevis dans le trou marqué stand-by.
L’ajustement du niveau de détection s’effectue
comme suit : éteindre tous les
consommateurs, tourner le bouton rotatif vers
la gauche (sens contraire des aiguilles d’une
montre) jusqu’à que la LED clignote, allumer
le plus petit consommateur (par ex. un
chargeur pour tél. portable), tourner
doucement le bouton rotatif vers la droite
jusqu’à ce que la LED s’allume en continu.
Contrôler que l’onduleur se mette en mode
stand-by quand vous enlevez la charge. Sinon

20 AJ V2.4
Steca GmbH AJ
AJ V2.4 20/30
cela signifie que la charge est trop petite pour
être détectée.
Si le stand-by n’est pas souhaité, tourner le
bouton complètement à droite.
La puissance minimale détectée peut être
ajustée entre 1 et 20 W. Dans la plupart des
installations, ce réglage n’est pas utile. Le
réglage se fait à l’aide d’un tournevis plat n°1
dans l’ouverture notée stand-by sur l’onduleur.
Dans la position maximale à droite, la
sensibilité est minimale (20 W). Ne pas
appuyer sur le tournevis.
ATTENTION : en fonctionnement stand-by le
230V est présent par intermittence à la sortie.
Sécurités
L’onduleur AJ est protégé de manière électronique. Il est protégé contre les inversions de polarité
par un fusible interne, à l’exception du modèle AJ 2100-12. Le tableau ci-dessous donne les
divers cas possibles de faute et les conséquences.
FAUTE CONSEQUENCE RESOLUTION
Tension de
batterie basse
<1,8V/élément
Onduleur stoppé
momentanément,
l’indicateur vert clignote.
Démarrage automatique dès que la tension de
batterie sera remontée à 2V/élément.
Tension batterie
<1,5V/élément
Onduleur stoppé indicateur
vert éteint
Redémarrage manuel possible dès que la
tension batterie est =/>2V/élément.
Surchauffe Onduleur stoppé
momentanément,
l’indicateur vert clignote.
Démarrage automatique dès que la
température de l’appareil aura baissé.
Surtension de
batterie
Onduleur stoppé Attendez que la tension de batterie soit à
nouveau correcte. Une tension trop élevée
peut détruire l’onduleur. Appuyez sur le bouton
ON/OFF pour redémarrer l’onduleur.
Court-circuit en
sortie
Onduleur stoppé Supprimez le court-circuit. Appuyez sur le
bouton ON/OFF pour redémarrer l’onduleur.
Surcharge Onduleur stoppé Utilisez l’onduleur dans les limites de sa
puissance nominale. Une utilisation prolongée
ou régulière en surcharge diminuera sa durée
de vie. Appuyer sur le bouton ON/OFF pour
redémarrer l’onduleur.
Inversion de
polarité de la
batterie
Fusible interne détruit Retour en usine pour test.
Maintenance
Les onduleurs de la série AJ ne nécessitent
aucun entretien particulier. Le boîtier peut être
nettoyé avec un chiffon humide (pas mouillé).
Si un dysfonctionnement ou une déformation
mécanique de la boite ou des câbles devait
apparaître, l’onduleur doit être envoyé,
soigneusement emballé dans son emballage
d’origine, au fournisseur pour contrôle.
