Steeler CADDY-1060-R Install guide

VOLKSWAGEN CADDY
INSTRUKCJA MONTAŻU
(Orurowania boczne)
FITTING INSTRUCTION
(Side bullbar)
инструкция монтажа
(пороги боковые )
MONTAGEANLEITUNG
(Schwellerrohre)
CADDY-1060-R
Orurowania z homologacją „e”
Bullbar with homologation „e”
Тюнинг сомологацией „е”
Frontschutzbügel mit „e“- Prüfzeichen

Wykaz elementów orurowania:
Specification of full assembly:
Cписок элементов тюнинга:
Liste der Elemente:

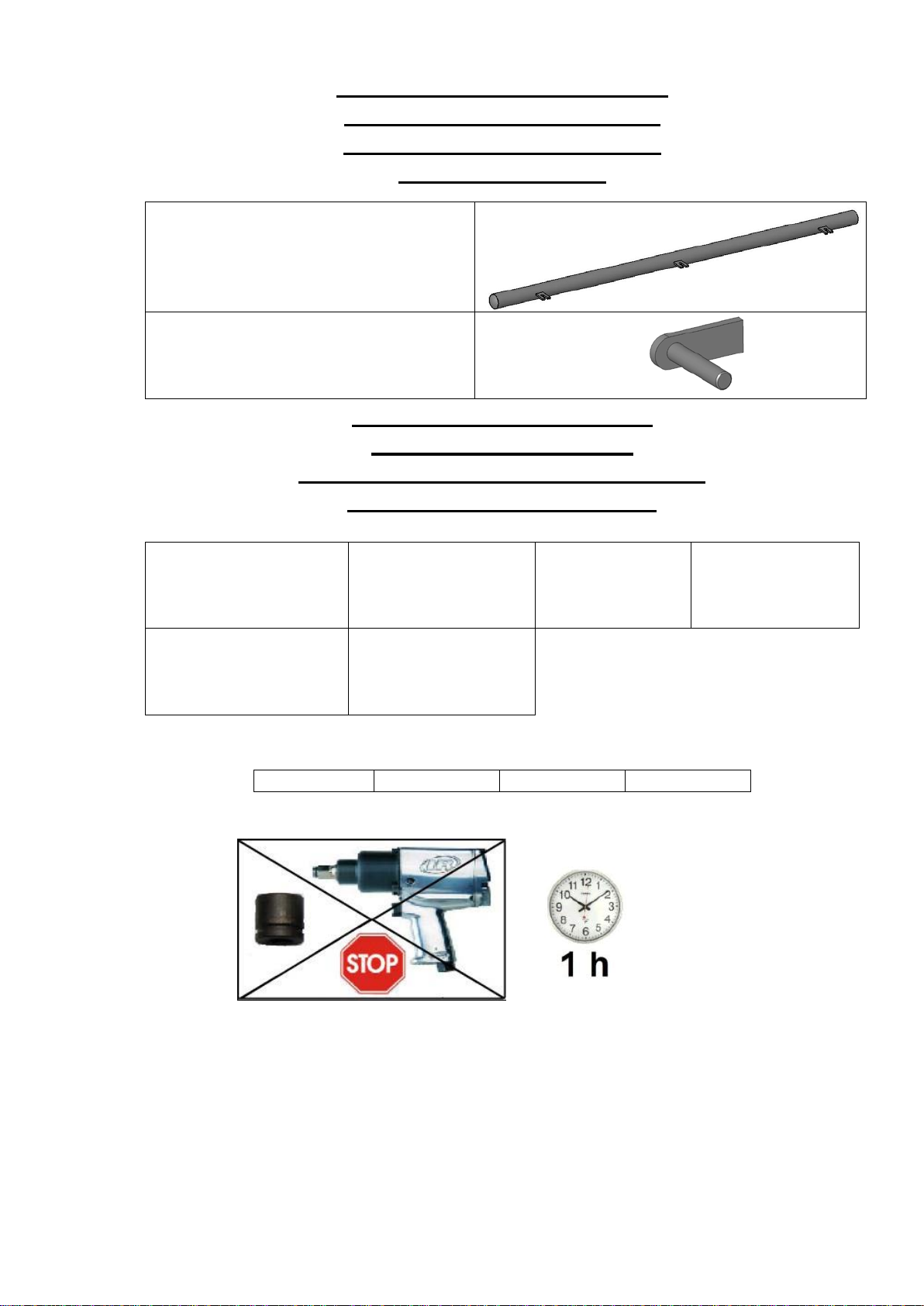

1. Rura progowa (szt.2) Lewa + Prawa
Side step (2 pcs.) Left + Right
Порог (шт.2) Левый + Правый
Schwellerrohr (st.2) Links + Rechts
2. Szpilka M10x25 (szt. 6)
Skewer M10x25 (6 pcs.)
Шпилька M10x25 (шт.6)
Stecknadel M10x25 (st.6)
Wykaz elementów łącznych:
Connecting components:
Список соединительных элементов:
Die Auflistung der Elemente:
Czas montażu
Fitting time
Время монтажа
Montagezeit
UWAGA: Folię usunąć dopiero po montażu!
ATTENTION: Foil remove after fitting!
ВНИМАНИЕ: Целлофан снять только после
завершение монтажа!
HINWEIS: Die Folie soll erst nach der Montage entfernt werden!
Szpilka (szt.)
Skewer (pcs.)
Шпилька (шт.)
Stecknadel (st.)
M10x25 – (6)
Nakrętki (szt.)
Nuts (pcs.)
Гайки (шт.)
Muttern (st.)
M10 – (6)
Podkładki (szt.)
Washers (pcs.)
Шайбы (шт.)
Unterlegscheiben(st.)
Ø 11 – (6) - XL
M6 - 11 Nm
M8 - 25 Nm
M10 - 50 Nm
M12 - 87 Nm

Montaż drugiego stopnia należy wykonać w odbiciu lustrzanym
Fitting of second step must be done in mirror reflection
Монтаж второй ступени необходимо выполнить в зеркальном отражени
Die Montage des zweiten Schwellerrohrs sollte spiegelverkehrt zu dem ersten durchgeführt werden.
12 kg – two steps
Montaż orurowania / Bullbar fitting / Монтаж защиты/
Montage der Schwellerrohre
CADDY-1060-R
Szpilka (szt.)
Skewer (pcs.)
Шпилька (шт.)
Stecknadel (st.)
Podkładki (szt.)
Washers (pcs.)
Шайбы (шт.)
Unterlegscheiben(st.)
Nakrętki (szt.)
Nuts (pcs.)
Гайки (шт.)
Muttern (st.)
A
M10x25
Ø11-XL
M10

Przednia część orurowania / The front part of the piping:
Передная часть защиты / Fordere Befestigungen

Tylna część orurowania / The rear part of the piping
Задная часть защиты / Hintere Befestigungen
