Steeler OT-R1276-NR-02 Install guide

MITSUBISHI OUTLANDER
INSTRUKCJA MONTAŻU
(Orurowanie tylne „narożniki”)
FITTING INSTRUCTION
(Rear corner bulbar)
Инструкция монтажа
(задняя защита - труба угловая)
MONTAGEANLEITUNG
(Heckbügel)
OT-R1276-NR-02
Orurowania z homologacją „e”
Bullbar with homologation „e”
Тюнинг сомологацией „е”
Frontschutzbügel mit „e“- Prüfzeichen

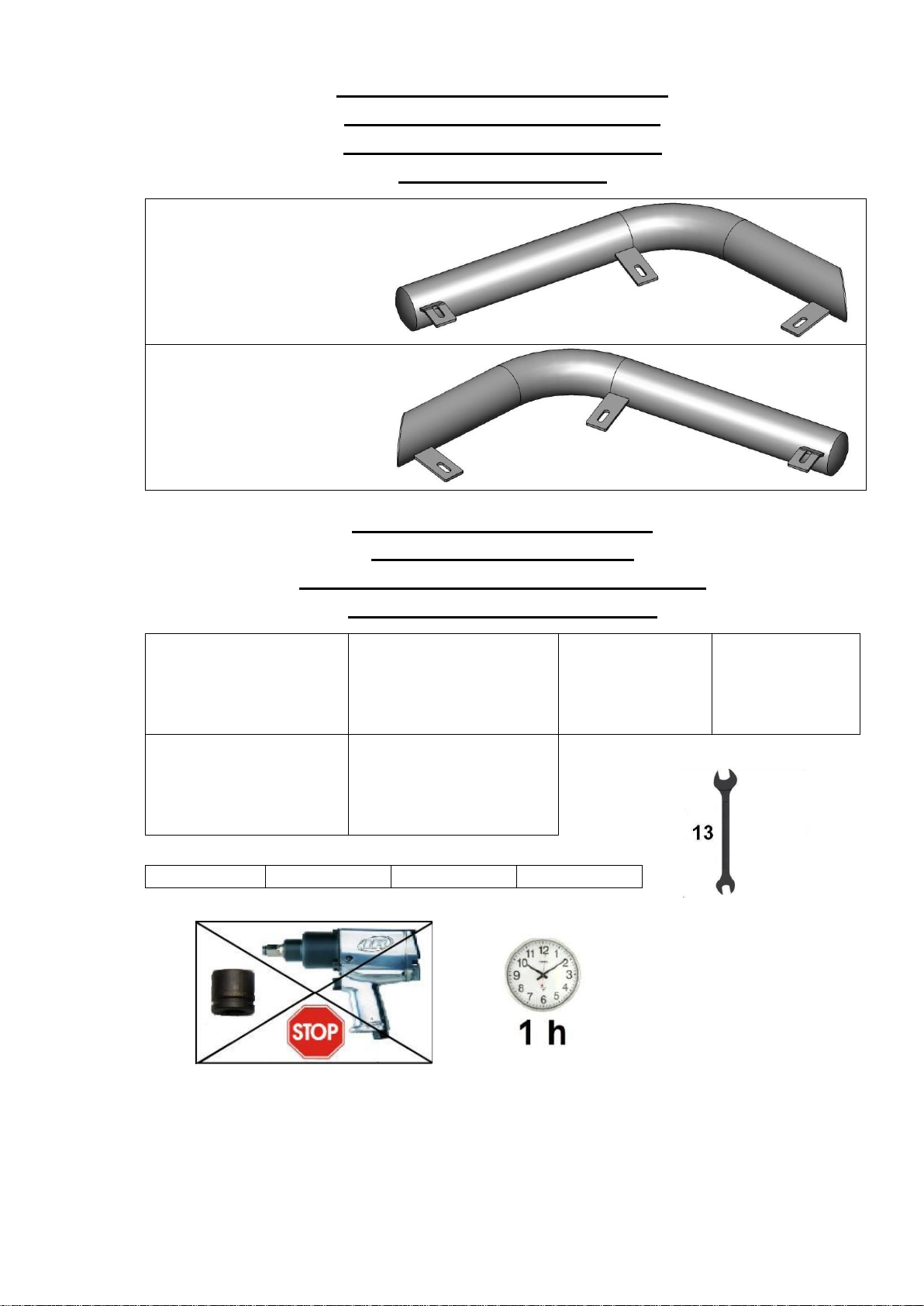

Wykaz elementów orurowania:
Specification of full assembly:
Cписок элементов тюнинга:
Liste der Elemente:
1. Narożnik prawy (szt. 1)
Right corner (1 pc.)
Правый уголок (шт.1)
Rechter Heckbügel (st.1)
2. Narożnik lewy (szt. 1)
Left corner (1 pc.)
Левый уголок (шт.1)
Linker Heckbügel (st.1)
Wykaz elementów łącznych:
Connecting components:
Список соединительных элементов:
Die Auflistung der Elemente:
Śruby (szt.)
Screws (pcs.)
Болты (шт.)
Schrauben (st.)
M8x30 –(6)
Nakrętki (szt.)
Nuts (pcs.)
Гайки (шт.)
Muttern (st.)
M8 –(6)
Podkładki (szt.)
Washers (pcs.)
Шайбы (шт.)
Unterlegscheiben(st.)
Ø 8,5 –(12)–XL
Czas montażu
Fitting time
Время монтажа
Montagezeit
UWAGA: Folię usunąć dopiero po montażu!
ATTENTION: Foil remove after fitting!
ВНИМАНИЕ: Целлофан снять только после завершение
монтажа!
HINWEIS: Die Folie soll erst nach der Montage entfernt werden!
M6 - 11 Nm
M8 - 25 Nm
M10 - 50 Nm
M12 - 87 Nm

Montaż drugiego narożnika należy wykonać w odbiciu lustrzanym
Fitting of second corner must be done in mirror reflection
Монтаж второй уголокa необходимо выполнить в зеркальном отражении
Die Montage des zweiten Heckbügel sollte spiegelverkehrt zu dem ersten durchgeführt werden.
4,8kg - two corners
Montaż orurowania / Bullbar fitting / Монтаж защиты/Montage der Schwellerrohre
OT-R1276-NR-02
Śruby (szt.)
Screws (pcs.)
Болты (шт.)
Schrauben (st.)
Podkładki (szt.)
Washers (pcs.)
Шайбы (шт.)
Unterlegscheiben (st.)
Nakrętki (szt.)
Nuts (pcs.)
Гайки (шт.)
Muttern (st.)
A
M8x30
Ø8,5(x2)-XL
M8

Narożnik lewy / Left corner / Левый уголок / Linker Heckbügel

Narożnik prawy / Right corner / Правый уголок / Rechter Heckbügel
