STEINEL FE8100 User manual

21 3
FE 8100
i
9540600
Gerätebeschreibung
Der FE 8100 empfängt Funksignale von bis zu 8 STEINEL-Funk-Sendern mit verschiedenen Adressen und
schaltet dann den angeschlossenen Verbraucher (z. B. eine Leuchte). Der Funk-Empfänger reagiert nur auf
Sender, die ihm vorher zugeordnet worden sind. Weitere Informationen zur Einstellung von Sendern und
Empfängern entnehmen Sie bitte der Anleitung IMPULSER-System.
Sicherheitshinweise
■Vor allen Arbeiten am Gerät die Spannungszufuhr unterbrechen!
■Bei der Montage muss die anzuschließende elektrische Leitung spannungsfrei sein. Daher als Erstes
Strom abschalten und Spannungsfreiheit mit einem Spannungsprüfer überprüfen.
■Bei der Installation des Gerätes handelt es sich um eine Arbeit an der Netzspannung. Sie muss daher
durch einen Fachmann nach den landesüblichen Installationsvorschriften und Anschlussbedingungen
durchgeführt werden. (D- VDE 0100, A-ÖVE-ÖNORM E8001-1, -SEV 1000)
■Beachten Sie bitte, dass der Funk-Empfänger mit einem 10 A-Leitungsschutzschalter abgesichert
werden muss. Die Netzzuleitung darf max. einen Durchmesser von 10 mm haben.
■Der Funk-Empfänger darf nicht verwendet werden, falls es durch den unbeaufsichtigten Betrieb des
angeschlossenen Verbrauchers zu einer Gefährdung kommen könnte.
■Nur Original-Ersatzteile verwenden
■Gerät nicht selbst zerlegen. Die Reparatur darf nur durch eine Fachwerkstatt durchgeführt werden.
Installationshinweise – 
L = Stromführender Leiter (meistens schwarz oder braun)  Anschluss mit Unterputzzuleitung
N = Neutralleiter (meistens blau)  Anschluss mit Aufputzzuleitung
PE = eventueller Schutzleiter (grün/gelb)
Achtung: Schutzleiter bei Bedarf durchschleifen. In die Netzzuleitung kann selbstverständlich ein
Netzschalter zum Ein- und Aus-Schalten montiert sein. Wichtig: ein Vertauschen der Anschlüsse kann zur
Beschädigung des Gerätes führen.
Betriebsstörungen (Störung / Ursache ➩Abhilfe)
Ohne Spannung / Sicherung defekt bzw. nicht eingeschaltet, Leitung unterbrochen ➩neue Sicherung bzw.
Netzschalter einschalten, Leitung mit Spannungsprüfer überprüfen / Kurzschluss ➩Anschlüsse überprüfen.
Konformitätserklärung
Das Produkt erfüllt die Niederspannungsrichtline 06/95/EG die EMV-Richtlinie 04/108/EG und die RTTE-
Richtline 99/05/EG
Funktionsgarantie
Dieses Steinel-Produkt ist mit größter Sorgfalt hergestellt, funktions- und sicherheitsgeprüft nach geltenden
Vorschriften und anschließend einer Stichprobenkontrolle unterzogen. Steinel übernimmt die Garantie für
einwandfreie Beschaffenheit und Funktion. Die Garantiefrist beträgt 36 Monate und beginnt mit dem Tag
des Verkaufs an den Verbraucher. Wir beseitigen Mängel, die auf Material- oder Fabrikationsfehlern beru-
hen, die Garantieleistung erfolgt durch Instandsetzung oder Austausch mangelhafter Teile nach unserer
Wahl. Eine Garantieleistung entfällt für Schäden an Verschleißteilen sowie für Schäden und Mängel, die
durch unsachgemäße Behandlung, Wartung oder durch Verwendung von Fremdteilen auftreten.
Weitergehende Folgeschäden an fremden Gegenständen sind ausgeschlossen. Die Garantie wird nur
gewährt, wenn das unzerlegte Gerät mit kurzer Fehlerbeschreibung, Kassenbon oder Rechnung (Kaufdatum
und Händlerstempel), gut verpackt, an die zutreffende Servicestation eingesandt wird.
Service:
Nach Ablauf der Garantiezeit oder Mängeln ohne Garantieanspruch repariert unser Werkservice. Bitte das
Produkt gut verpackt an die nächste Servicestation senden.
DEUTSCH D
18
5
6
BDAL_FE 8100_DE 24.10.2007 15:35 Uhr Seite 1

21 3
FE 8100
i
9540600
System components
The FE 8100 receives wireless signals from as many as 8 STEINEL wireless transmitters with different
addresses and then switches connected loads (e.g. a light) ”ON” and ”OFF”. The wireless transmitter only
responds to transmitters that have first been assigned to it. For further information on setting transmitters
and receivers, please refer to the instructions of the IMPULSER system.
Safety warnings
■Disconnect the power supply before attempting any work on the unit.
■During installation, the electrical wiring being connected must be dead. Therefore, switch off the power
first and use a voltage tester to make sure the wiring is off circuit.
■Installing this unit involves work on the mains voltage supply. This work must therefore be carried out
by a specialist in accordance with the applicable national wiring regulations and electrical operating
conditions. (D- VDE 0100, A-ÖVE-ÖNORM E8001-1, -SEV 1000)
■Please note that the wireless receiver must be protected by a 10 A circuit breaker. The mains supply
lead must be no greater than 10 mm in diameter.
■The wireless receiver must not be used if unsupervised operation of the connected load may present
a hazard.
■Only use genuine replacement parts
■Do not dismantle the unit yourself. It must only be repaired by a specialist workshop.

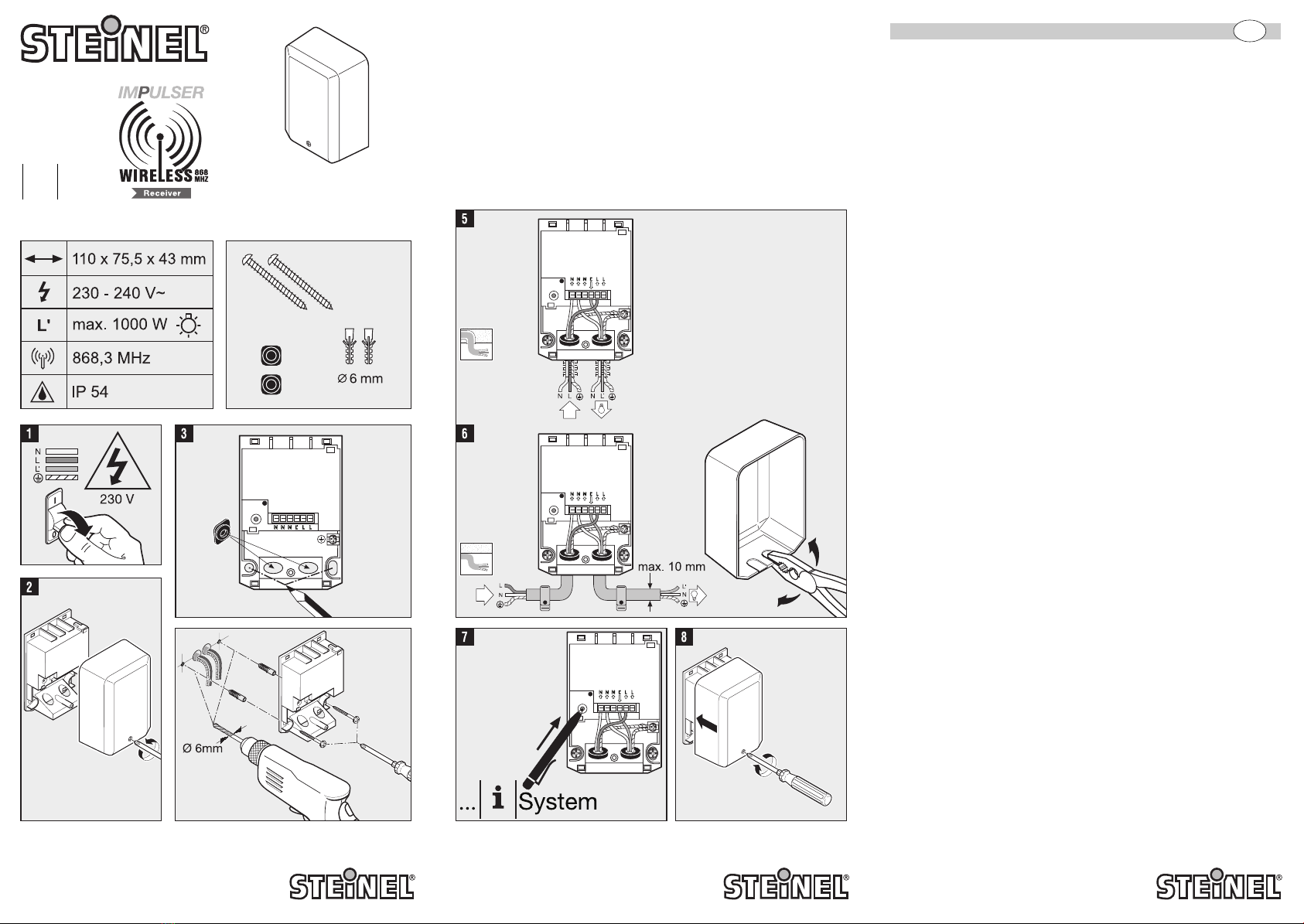

Installation – 
L = Live conductor (black or brown in most cases)  Connection with concealed wiring
N = Neutral conductor (blue in most cases)  Connection with surface wiring
PE = any protective earth conductor (green/yellow)
Attention: Loop the protective-earth conductor through if necessary. A mains switch for switching the light
”ON” and ”OFF” can of course be installed in the mains lead. Important: Reversing the connections may
result in damage to the unit.
Troubleshooting (Fault / Cause ➩Remedy)
No voltage / Fuse faulty or not switched on, line broken ➩New fuse or turn on mains power switch, check
wiring with voltage tester /Short circuit ➩Check connections.
Declaration of conformity
This product complies with Low Voltage Directive 06/95/EC, EMC Directive 04/108/EC and
RTTE Directive 99/05/EC.
Functional Warranty
This Steinel product has been manufactured with utmost care, tested for proper operation and safety and
then subjected to random sample inspection. STEINEL guarantees that it is in perfect condition and proper
working order. The warranty period is 36 months and starts on the date of sale to the consumer. We will
remedy defects caused by material flaws or manufacturing faults. The warranty will be met by repair or
replacement of defective parts at our own discretion. The warranty does not cover damage to wear parts or
damage and defects caused by improper treatment, maintenance or the use of non-genuine parts. Further
consequential damage to other objects is excluded. Claims under the warranty will only be accepted if the
unit is sent fully assembled and well packed with a brief description of the fault, a receipt or invoice (date
of purchase and dealer's stamp) to the appropriate Service Centre.
Service:
Our Customer Service Department will repair faults not covered by warranty or after the warranty period.
Please send the product well packed to your nearest Service Centre.
ENGLISH GB
18
5
6
BDAL_FE 8100 24.10.2007 15:31 Uhr Seite 1
