Steren 208-110 User manual

1

2
208-110
Gracias por la compra de este producto Steren.
Este manual contiene todas las funciones de operación y solución de problemas necesarias para instalar
y operar su nuevo Juego de placas extensores con conectores HDMI Steren. Por favor revise esta guía
completamente para estar seguro de instalar y poder operar apropiadamente este producto.
Para apoyo, compras y todo lo nuevo que tiene Steren, visite nuestro sitio Web en:
www.steren.com
Conectores HDMI.
Audio y Video en un solo cable HDMI.
Interconexión con cable de red (UTP).
El juego de placas extensores con conectores HDMI le permite la transmisión y distribución
de señal de Alta Denición a grandes distancias (ver página 5 “Tabla de referencia”).

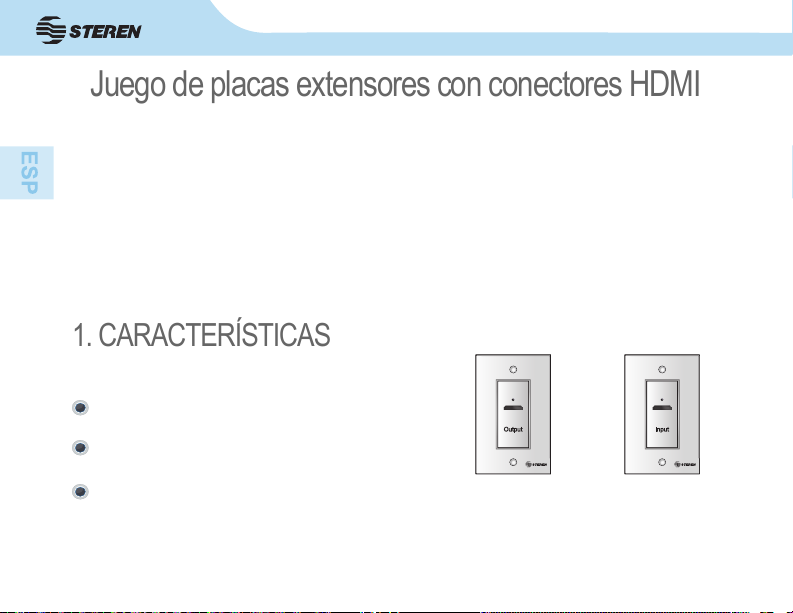

1. CARACTERÍSTICAS
Juego de placas extensores con conectores HDMI
OutputInput
OutputOutput
OUTPUT(SALIDA)
Encargado de recibir
y amplicar la señal.
INPUT (ENTRADA)
Encargado de enviar
la señal.

3
Seleccione la ubicación de las placas. Recuerde que la placa Input debe quedar cerca
del aparato transmisor (Reproductor, Blu-ray, video juego, computadora) y la placa Output
cerca del aparato receptor (Monitor, pantalla).
Conecte dos cables Cat 5e o Cat 6 debidamente diferenciados a la parte trasera de la placa
señalada INPUT.
Conecte el otro extremo de los cables a la placa OUTPUT. Recuerde que cada cable debe
de estar conectado a la entrada correspondiente en cada placa (cable 1 a cable 1 y cable
2 a cable 2).
Cable 1 Cable 2 Cable 1 Cable 2
OUTPUT
INPUT
Cables Cat 5e o Cat 6
*
2. INSTALACIÓN
* Ver tabla de referencia para más información acerca de las resoluciones y tipos de cable.
*

4
Fije las placas a las chalupas usando los tornillos incluidos.
Utilice un cable HDMI para conectar el aparato transmisor (Reproductor, Blu-ray, video
juego, computadora) a la placa Input y otro para conectar el receptor (Monitor, pantalla) a
la placa Output.
Notas: Las placas no requieren fuente de alimentación.
Al conectar sus equipos a las placas, se recomienda no usar cables HDMI mayores a 3,6 m.
Output
HDMI cable
Output
Input
HDMI cable

5
Según la resolución que desee obtener consulte la siguiente tabla para conocer la longitud
máxima de cable que podrá usar para realizar las conexiones.
Para una visualización optima se recomienda hacer las conexiones con cable Cat 6 con
longitud no mayor a 27 m.
Resolución UTP Cat 5e FTP/STP Cat 5e UTP Cat 6 FTP/STP Cat 6
24AWG 24AWG 23AWG 23AWG
480 42 m 47 m 50 m 52 m
720 23 m 24 m 32 m 35 m
1080i 20 m 22 m 27 m 30 m
1080p 19 m 20 m 25 m 27 m
El diseño del producto y las especicaciones pueden cambiar sin previo aviso.
3. TABLA DE REFERENCIA (Resolución-Tipo de cable)

6
Producto: Juego de placas extensores con conectores HDMI
Modelo: 208-110
Marca: Steren
PÓLIZA DE GARANTÍA
Esta póliza garantiza el producto por el término de un año en todas sus partes y mano de obra, contra cualquier defecto de
fabricación y funcionamiento, a partir de la fecha de entrega.
CONDICIONES
1.- Para hacer efectiva la garantía, presente esta póliza y el producto, en donde fue adquirido o en Electrónica Steren S.A. de C.V.
2.- Electrónica Steren S.A de C.V. se compromete a reparar el producto en caso de estar defectuoso sin ningún cargo al consumidor.
Los gastos de transportación serán cubiertos por el proveedor.
3.- El tiempo de reparación en ningún caso será mayor a 30 días, contados a partir de la recepción del producto en cualquiera de
los sitios donde pueda hacerse efectiva la garantía.
4.- El lugar donde puede adquirir partes, componentes, consumibles y accesorios, así como hacer válida esta garantía es en
cualquiera de las direcciones mencionadas posteriormente.
ESTA PÓLIZA NO SE HARÁ EFECTIVA EN LOS SIGUIENTES CASOS:
1.- Cuando el producto ha sido utilizado en condiciones distintas a las normales.
2.- Cuando el producto no ha sido operado de acuerdo con el instructivo de uso.
3.- Cuando el producto ha sido alterado o reparado por personal no autorizado por Electrónica Steren S.A. de C.V.
El consumidor podrá solicitar que se haga efectiva la garantía ante la propia casa comercial donde adquirió el producto. Si la
presente garantía se extraviara, el consumidor puede recurrir a su proveedor para que le expida otra póliza, previa presentación de
la nota de compra o factura respectiva.
DATOS DEL DISTRIBUIDOR
Nombre del Distribuidor __________________________
Domicilio ______________________________________
Producto ______________________________________
Marca ________________________________________
Modelo _______________________________________
Número de serie ________________________________
Fecha de entrega ________________________________
ELECTRÓNICA STEREN S.A. DE C.V.
Camarones 112, Obrero Popular, 02840, Del. Azcapotzalco,
México, D.F. RFC: EST850628-K51
STEREN PRODUCTO EMPACADO S.A. DE C.V.
Biólogo Maximino Martínez No. 3408 Int. 2, 3 y 4, San Salvador
Xochimanca, Del. Azcapotzalco, México, D.F. 02870,
RFC: SPE941215H43
ELECTRÓNICA STEREN DEL CENTRO, S.A. DE C.V.
Rep. del Salvador 20 A y B, Centro, 06000, Del. Cuauhtémoc,
México. D.F. RFC: ESC9610259N4
ELECTRÓNICA STEREN DE GUADALAJARA, S.A.
López Cotilla No. 51, Centro, 44100, Guadalajara, Jal. RFC:
ESG810511HT6
ELECTRÓNICA STEREN DE MONTERREY, S.A.
Colón 130 Pte., Centro, 64000, Monterrey, N.L. RFC:
ESM830202MF8
ELECTRÓNICA STEREN DE TIJUANA, S.A. de C.V.
Calle 2a, Juárez 7636, Centro, 22000, Tijuana, B.C.N. RFC: EST-
980909NU5
En caso de que su producto presente alguna
falla, acuda al centro de distribución más
cercano a su domicilio y en caso de tener alguna
duda o pregunta por favor llame a nuestro Centro
de Atención a Clientes, en donde con gusto le
atenderemos en todo lo relacionado con su
producto Steren.
Centro de Atención a Clientes
01 800 500 9000

1

2
HDMI connectors.
Audio and Video in one single HDMI cable.
UTP interconnection.
THE set of extender plates with HDMI connectors enable the transmission and distribution of
high-denition signals over longer distances (consult reference table).
Thank You on purchasing your new Steren product.
This Quick Guide includes all the feature operations and troubleshooting necessary to install
and operate your new HDMI wall plate extender set Steren. Please review this manual
thoroughly to ensure proper installation and operation of this product.
For support, shopping, and everything new at Steren, visit our website:
www.steren.com
208-110
HDMI wall plate extender set
1. HIGHLIGHTS
OutputInputOutputOutput
INPUT
To send the signal
OUTPUT
To receive and amplify
the signal.

33
2. INSTALLATION
Select the location of the plates. Remember that the Input plate must be near the transmitter
(Blu-ray player,video games, computer) and the Output plate near the receiver (monitor, LCD
screen).
Connect two differentiated Cat 5e or Cat 6 cables to the INPUT plate’s back.
Connect the other end of the cables to the OUTPUT plate. Remember that each cable must
be connected to the same input on each plate (wire 1 to wire 1 and wire 2 to wire 2).
Cable 1 Cable 2 Cable 1 Cable 2
OUTPUT
INPUT
Cat 5e or Cat 6 cable
* Go to the page 5 to obtain more information about the resolutions and types of cables.
*
*

4

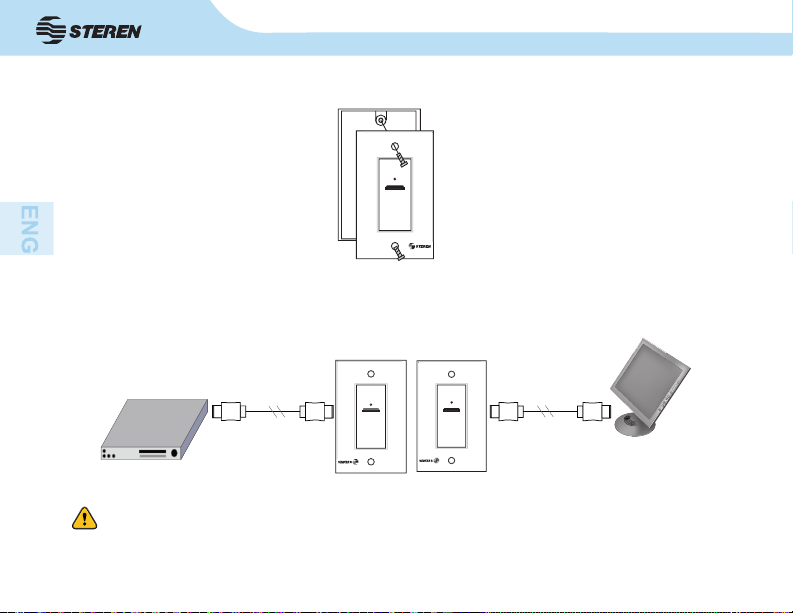

Set the plates at the contact boxes using the provided screws.
Use an HDMI cable to connect the transmitting (Blu-ray player,video games, computer)
device to the Input plate and another to connect the receiver (monitor, LCD screen) to the
Output plate.
Notes: No power supply required.
When you connect your devices to the plates, it is recommended not to use HDMI cables
greater than 3.6 m.
Output
HDMI cable
Output
Input
HDMI cable

5
Depending of your desired resolution, consult the next table to know the maximum length of
cable that can used to make your connections.
We recommend to use Cat 6 cable to obtain an optimum resolution.
Resolution UTP Cat 5e FTP/STP Cat 5e UTP Cat 6 FTP/STP Cat 6
24AWG 24AWG 23AWG 23AWG
480 42m 47m 50m 52m
720 23m 24m 32m 35m
1080i 20m 22m 27m 30m
1080p 19m 20m 25m 27m
Product design and specications are subject to change, without notice.
3. REFERENCE TABLE

6
WARRANTY
This Steren product is warranted under normal usage against defects in workmanship and
materials to the original purchaser for one year from the date of purchase.
CONDITIONS
1. This warranty card with all the required information, invoice, product box or package, and
product, must be presented when warranty service is required.
2. If the product stills on the warranty time, the company will repair it free of charge.
3. The repairing time will not exceed 30 natural days, from the day the claim was received.
4. Steren sell parts, components, consumables and accessories to customer, as well as warranty
service, at any of the addresses mentioned later.
THIS WARRANTY IS VOID IN THE NEXT CASES:
If the product has been damaged by an accident, acts of God, mishandling, leaky batteries, failure
to follow enclosed instructions, improper repair by unauthorized personnel, improper safe keeping,
among others.
a) The consumer can also claim the warranty service in the purchase establishment.
b) If you lose the warranty card, we can reissue it, if you show the invoice or purchase ticket.
RETAILER INFORMATION
Name of the retailer
Address
Product
Brand
Part number
Serial number
Date of delivery
Product: HDMI wall plate extender set
Part number: 208-110
Brand: Steren
In case your product fails
or have questions, please
contact your nearest dealer.
If you are in Mexico, please
give a call to our
Call Center.
01 800 500 9000

7
