Steren BAF-1560 User manual

22
BAF-1560
Gracias
por la compra de este producto Steren.
Este manual contiene todas las funciones
de operación y solución de problemas
necesarias para instalar y operar su nuevo
Bae amplicado de 3500W compatible con
ipod Steren. Por favor revise el
manual completamente para estar seguro de
instalar y poder operar
apropiadamente este producto.
Para apoyo, compras y todo lo
nuevo que tiene Steren, visite nuestro sitio
Web en:
www.steren.com
Bae amplicado de 3500W compatible con ipod

3
•Conector para ipod
•Batería de respaldo
•Entradas: 3 Cannon, 2 de 6,3mm y 2 RCA
•Salidas: 1 Cannon y 1 de 6,3mm
•Distorsión armónica: 0,1%
Características
IMPORTANTE
-Si utiliza el equipo en exteriores, asegúrese de que esté cubierto
adecuadamente.
-No intente abrir el equipo, puede ocasionar malfuncionamiento y anulación
de la garantía.
-En caso de que requiera revisión acuda con su distribuidor autorizado
Steren.
-No use ni almacene este equipo en lugares donde existan goteras o
salpicaduras de agua.
-No exponga el equipo a frío extremo. Si debe utilizar el equipo en
condiciones frías, asegúrese de mandar una señal baja a través de la bobina
de la bocina por 15 minutos.
-Siempre utilice un paño suave, limpio y seco para limpiar el equipo.
-Si el cordón de alimentación es dañado, éste debe ser reemplazado por
el fabricante o su agente de servicio o por personal calicado para evitar el
riesgo.
Utilizado de manera adecuada, su nuevo equipo le provee de una vida
entera de diversión y placer. Escuchar equipos de audio a un nivel muy alto
puede ocasionar daños irreparables, los cuales son detectados demasiado
tarde. Es por eso, que Steren le recomienda no estar expuesto a sonidos
muy altos por un tiempo prolongado.
Esta lista de nivel de sonidos es para su protección.
ipod Classsic
ipod Nano
ipod Touch
iphone

4
NIVEL EJEMPLO
30 Biblioteca tranquila, murmullos.
40 Sala de estar, refrigerador, alcoba.
50 Tráco ligero, conversación normal.
60 Aire acondicionado a 6 metros, máquina de coser.
70 Aspiradora, secadora de cabello, restaurante ruidoso.
80 Tráco promedio de ciudad, alarma a 60cm.
Los siguientes niveles de ruido pueden ser peligrosos bajo una exposición
constante:
NIVEL EJEMPLO
90 Metro, motocicletas, tráco pesado, podadora.
100 Camión de la basura, moto sierra, taladro neumático.
120 Concierto de rock en frente de las bocinas.
140 Disparo de arma, despegue de avión.
180 Despegue de cohete.

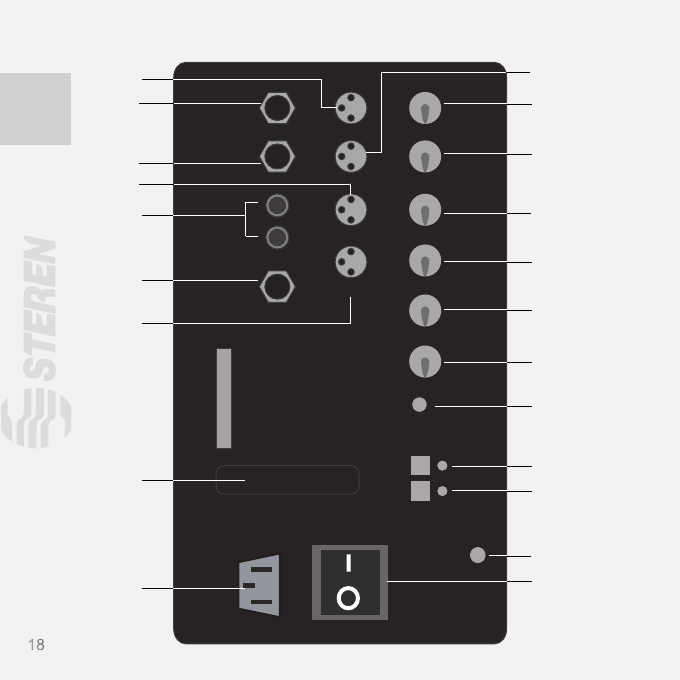

Funciones
1.- Entrada de Micrófono 1
Permite conectar un micrófono con conector de 6,3mm.
2.- Entrada balanceada para Micrófono 1
Conector tipo Cannon para micrófono balanceado.
3.- Control de Micrófono 1
Utilice este control para ajustar el nivel de volumen del micrófono 1 (ya sea
6,3mm o balanceado).
4.- Entrada balanceada para micrófono 2
Conector tipo Cannon para micrófono balanceado.
5.- Entrada de Micrófono 2
Permite conectar un micrófono con conector de 6,3mm.
6.- Control de Micrófono 2
Utilice este control para ajustar el nivel de volumen del micrófono 2 (ya sea
6,3mm o balanceado).

5
7.- Entrada de línea RCA
Permite conectar un equipo de audio externo (CD, radio, DVD, etc.) que
cuente con conectores RCA.
8.- Entrada de línea Cannon
Permite conectar un equipo de audio externo (CD, radio, DVD, etc.) que
cuente con conector Cannon.
9.- Control de línea
Permite ajustar el nivel de salida de señal de la línea de entrada.
10.- Salida de señal
Permite conectar otro amplicador mediante un conector de 6,3mm.
11.- Salida de señal
Permite conectar otro amplicador mediante un conector tipo Cannon.
12.- Control maestro de volumen
Permite ajustar el nivel de volumen general.
13.- Agudos
Utilice este control para ajustar el nivel de salida de tonos agudos.
14.- Graves
Utilice este control para ajustar el nivel de salida de tonos graves.
15.- Indicador de sobrecarga.
16.- Interruptor de encendido
Presione únicamente para encender o apagar el bae.
17.- Fusible.
18.- Corriente
Permite conectar el cordón de alimentación suministrado.
19.- Conector Dock
Permite conectar un ipod con conector dock.
20.- Battery
Presione para cargar la batería del bae. Recuerde que el bae debe estar
conectado a la corriente eléctrica.
21.- Ipod charger
Presione para cargar la batería del ipod.

6
MIC 1
LINE IN
LINE OUT
LEVEL
LEVEL
LEVEL
LEVEL
TREBLE
BASS
AC.DC
AC 127V
IPOD CHARGER
BATTERY
IPOD
1
7
10
19
18
21
20
16
15
2
3
4
56
8
9
12
13
14
11
17
MIC 2

7

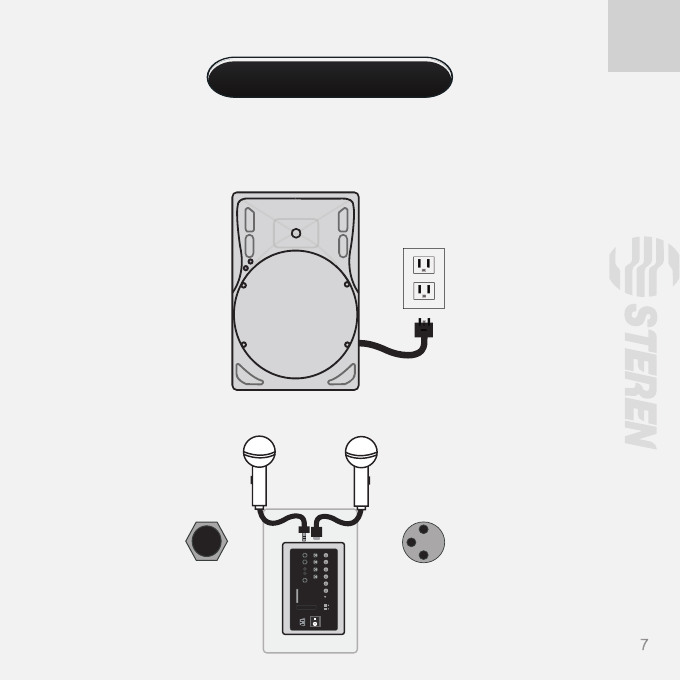

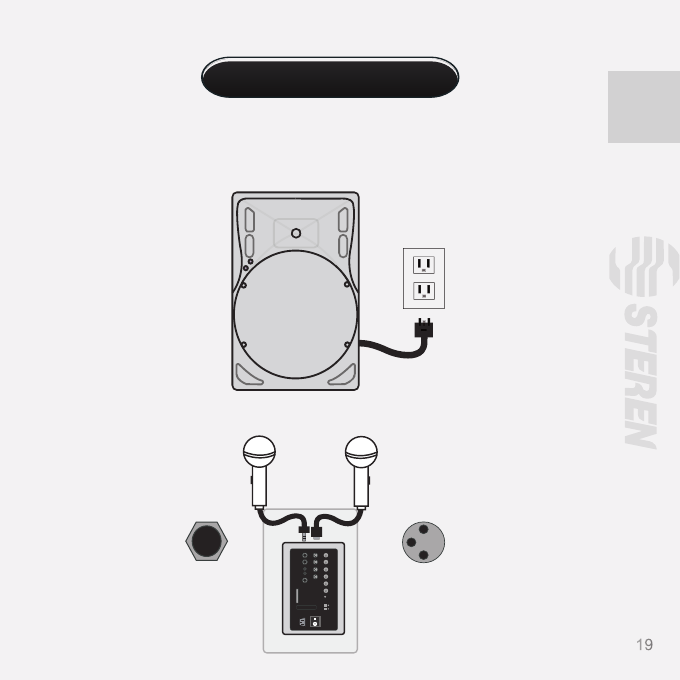

Instalación del bae
Realice todas las conexiones iniciales con todos los interruptores en la
posición de apagado (OFF). Asegúrese de que el volumen de todos los
dispositivos esté en el nivel más bajo, posteriormente podrá graduarlo.
1.- Conecte el cable de corriente a un tomacorriente y a su vez el bae.
2.- Conecte uno o dos micrófonos en las entradas MIC 1 o MIC 2 a través de
un conector de 6,3mm o un conector tipo Canon.
MIC 1
LINE IN
LINE OUT
LEVEL
LEVEL
LEVEL
LEVEL
TREBLE
BASS
BASS
AC.DC
AC 127V
IPOD CHARGER
BATTERY
IPOD
Conector
de
6,3mm
Conector
tipo
Canon.

8

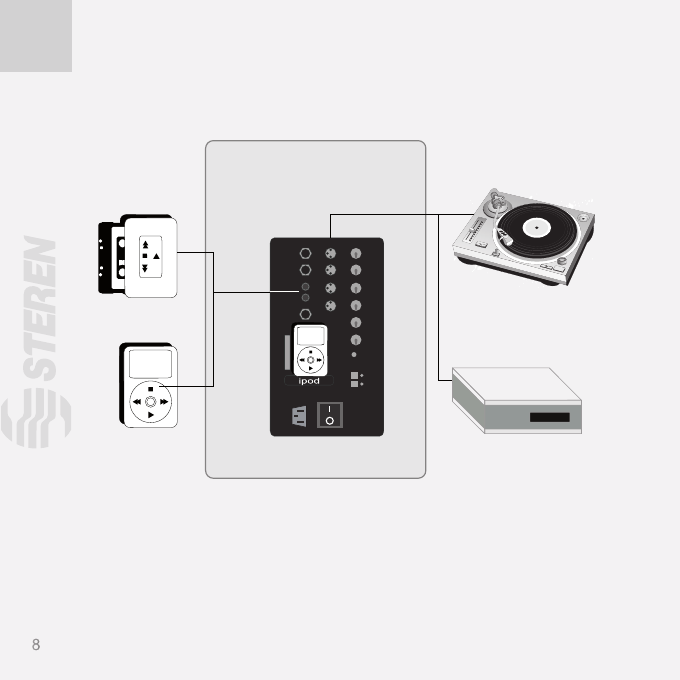

3.- Utilice los conectores de entrada Line IN para conectar un reproductor de
CD, de cassettes, MP3, DVD, etc. O utilice el conector dock para conectar
un ipod.
4.- Encienda todos los equipos.
5.- Ajuste los niveles de volumen de los dispositivos, así como también el
control de volumen maestro del bae.
6.- Ajuste los niveles de las frecuencias de Agudos (Treble) y Graves (Bass)
de acuerdo a sus necesidades.
No acerque el micrófono al bae, podría ocasionar eco y dañar el equipo.
Los conectores de 6,3mm y tipo Canon marcados como LINE OUT pueden
utilizarse para conectar otro amplicador.
MIC 1
LINE IN
LINE OUT
LEVEL
LEVEL
LEVEL
LEVEL
TREBLE
BASS
BASS
AC.DC
AC 127V
IPOD CHARGER
BATTERY
DVD

9
Los baes han sido diseñados para colocarse en el piso, en una mesa, o
instalarlo en un trípode para bocinas.
Algunas recomendaciones son:
1.- Evite colocar el equipo en las esquinas de un cuarto. Esto incrementa la
salida de frecuencias bajas y puede provocar que el sonido tenga distorsión.
2.- Evite colocar el bae frente a paredes. Esto también incrementa las
frecuencias bajas, pero no tanto como colocarlo en una esquina. Sin
embargo si necesita reforzar las frecuencias bajas, ésta es una buena forma
de hacerlo.
Instalación del bae
1
2

10
Problemas y soluciones
Problemas Soluciones
No hay sonido -Compruebe que los niveles de volumen
estén en un nivel adecuado.
-Asegúrese de que los equipos auxiliares
están correctamente conectados.
Pobre desempeño de
frecuencias graves
-Revise la polaridad de las conexiones
entre el bae y los equipos auxiliares
El sonido es malo -Compruebe que los niveles de volumen
estén en un nivel adecuado.
-Revise donde colocó el equipo y consulte
la sección de Colocación.
-Revise que las conexiones están
correctas.
Uso con baterias
En caso de que apagones o falta de energía eléctrica, usted podrá seguir
usando el bae gracias a sus dos baterías incluidas, estas le permitirán usar
al bae ininterrumpidamente durante 60 minutos.
Recuerde que para poder usar las baterías de emergencia estas deben
estar previamente cargadas.
Nota: Para cargar las baterías conecte el bae a la corriente eléctrica y
presione el botón de Battery ubicado en la parte trasera del bae.

11
Especicaciones
Alimentación: 110 V ~ 60 Hz 450 W
Potencia: 3500W pmpo
Amplicador
Respuesta en frecuencia: 50 a 20000 Hz
Distorsión: THD 0,1%
Woofer
Diámetro: 38cm (15”)
Impedancia: 4ohms
Potencia: 300Wrms 600Wmáx.
Diámetro de Bobina: 61mm (2.5”)
Imán: 1 843g (65Oz)
Respuesta de frecuencia: 50 a 12 000Hz
Sensibilidad: 105dBm
Tweeter
Diámetro: 11cm (4,3”)
Impedancia: 4ohms
Potencia: 40Wrms 80Wmáx.
Diámetro de bobina: 44,4mm (1,75”)
Imán: 709g (25Oz)
Respuesta de frecuencia: 5 – 15kHz
Sensibilidad: 106dB/mW
El diseño del producto y las especicaciones pueden cambiar sin
previo aviso.

1212
PÓLIZA DE GARANTÍA
Esta póliza garantiza el producto por el término de un año en todas sus partes y mano de obra, contra cualquier defecto
de fabricación y funcionamiento, a partir de la fecha de entrega.
CONDICIONES
1.- Para hacer efectiva la garantía, presente ésta póliza y el producto, en donde fue adquirido o en Electrónica Steren
S.A. de C.V.
2.- Electrónica Steren S.A de C.V. se compromete a reparar el producto en caso de estar defectuoso sin ningún cargo al
consumidor. Los gastos de transportación serán cubiertos por el proveedor.
3.- El tiempo de reparación en ningún caso será mayor a 30 días, contados a partir de la recepción del producto en
cualquiera de los sitios donde pueda hacerse efectiva la garantía.
4.- El lugar donde puede adquirir partes, componentes, consumibles y accesorios, así como hacer válida esta garantía es
en cualquiera de las direcciones mencionadas posteriormente.
ESTA PÓLIZA NO SE HARA EFECTIVA EN LOS SIGUIENTES CASOS:
1.- Cuando el producto ha sido utilizado en condiciones distintas a las normales.
2.- Cuando el producto no ha sido operado de acuerdo con el instructivo de uso.
3.- Cuando el producto ha sido alterado o reparado por personal no autorizado por Electrónica Steren S.A. de C.V.
El consumidor podrá solicitar que se haga efectiva la garantía ante la propia casa comercial donde adquirió el producto.
Si la presente garantía se extraviara, el consumidor puede recurrir a su proveedor para que le expida otra póliza de
garantía, previa presentación de la nota de compra o factura respectiva.
DATOS DEL DISTRIBUIDOR
Nombre del Distribuidor
Número de serie
Fecha de entrega
Producto: Bae amplicado de 3500W compatible con ipod
Modelo: BAF-1560
Marca: Steren
ELECTRONICA STEREN S.A. DE C.V.
Camarones 112, Obrero Popular, 02840, México, D.F.
RFC: EST850628-K51
STEREN PRODUCTO EMPACADO S.A. DE C.V.
Biólogo MaximIno Martínez No. 3408 Int. 3 y 4, San
Salvador Xochimanca, México, D.F. 02870,
RFC: SPE941215H43
ELECTRONICA STEREN DEL CENTRO, S.A. DE C.V.
Rep. del Salvador 20 A y B, Centro, 06000, México.
D.F. RFC: ESC9610259N4
ELECTRONICA STEREN DE GUADALAJARA, S.A.
López Cotilla No. 51, Centro, 44100, Guadalajara, Jal.
RFC: ESG810511HT6
ELECTRONICA STEREN DE MONTERREY, S.A.
Colón 130 Pte., Centro, 64000, Monterrey, N.L. RFC:
ESM830202MF8
ELECTRONICA STEREN DE TIJUANA, S.A. de C.V.
Calle 2a, Juárez 7636, Centro, 22000, Tijuana, B.C.N.
RFC: EST980909NU5
En caso de que su producto presente alguna falla, acuda al centro de distribución más
cercano a su domicilio y en caso de tener alguna duda o pregunta por favor llame a
nuestro Centro de Atención a Clientes, en donde con gusto le atenderemos en todo lo
relacionado con su producto Steren.
Centro de Atención a Clientes
01 800 500 9000

13

14
BAF-1560
Thank You
on purchasing your new Steren product.
This manual includes all the feature
operations and troubleshooting necessary
to install and operate your new Steren
3500W ipod compatible player speaker box
with amplier. Please review this manual
thoroughly to ensure proper installation
and operation of this product. For support,
shopping, and everything new at Steren, visit
our website:
www.steren.com
3500W ipod compatible player speaker
box with amplier

15
•Ipod dock connector
•Backup battery
•Input connectors: Three Cannon type, two 6.3mm and two RCA
•Output connectors: One Cannon type, one 6.3mm
•THD: 0.1%
Features
IMPORTANT
Avoid exposing the loudspeakers to moisture. If they are set up outdoors, be
sure they are under cover.
Warranty is void if you open the case.
If you open the case, you may cause malfunctions to it.
In case you require a revision of the equipment, please contact an authorized
dealer.
Do not use nor store the equipment near wet places. May cause malfunction
or shock hazard.
Avoid exposure to extreme cold. If you must operate the loudspeakers in
a cold environment, warm up the voice coils slowly by sending a low-level
signal through them for about 15 minutes.
Clean only with a soft, dry cloth.
If the power cord is broken, it must be replaced by the manufacturer or
service agent or qualied personnel to avoid risks.
Used wisely, your new sound equipment will provide a lifetime of fun and
enjoyment. Since hearing damage from loud noise is often undetectable until
it is too late. Steren recommend you avoid prolonged exposure to excessive
noise.
ipod Classsic
ipod Nano
ipod Touch
iphone

16
This list of sound levels is included for your protection.
LEVEL EXAMPLE
30 Quiet library, soft whispers
40 Living room, refrigerator, bedroom away from trafc
50 Light trafc, normal conversation
60 Air conditioner at 20ft, sewing machine
70 Vacuum cleaner, hair dryer, noisy restaurant
80 Average city trafc, garbage disposals, alarm clock at 2ft
The following noises can be dangerous under constant exposure:
LEVEL EXAMPLE
90 Subway, motorcycle, truck trafc, lawn mower
100 Garbage truck, chainsaw, pneumatics drill
120 Rock band concert in front of speakers
140 Gunshot blast, jet plane
Box speaker controls
1.- Microphone 1 input
Allows you to connect a microphone with a 6.3mm connector.
2.- Balanced microphone 1 input
Connector for a balanced microphone.
3.- Microphone volume control
Use this control to set the volume level of the microphone 1 (6.3mm or
balanced).
4.- Balanced microphone 2 input
Connector for a balanced microphone.
5.-Microphone 2 input
Allows you to connect a second microphone with a 6.3mm connector.
6.- Microphone volume control
Use this control to set the volume level of the microphone 2 (6.3mm or
balanced).

17
7.- Line-In RCA jacks
Allows you to connect an external audio device (CD, radio, DVD, etc.), with
RCA connectors.
8.- Line-In cannon jack
Allows you to connect an external audio device (CD, radio, DVD, etc.), with
a Cannon connector.
9.- Line-in volume control
Use this control to set the volume level of the Line-In signal.
10.- Signal output
Use this jack to connect other amplier using a 6.3mm connector.
11.- Signal output
Use this jack to connect other amplier using a Cannon connector.
12.- Master volume control
Set the general volume level.
13.-Treble
Use it to set the treble level.
14.- Bass
Use it to set the bass leve.
15.- Overload indicator.
16.- On / Off power switch
Press to power on / off the speaker box.
17.- Fuse.
18.- AC power
Use it to connect the AC power cord.
19.- Dock connector
Allows you to connect an ipod with dock connector.
20.- Battery
Press to charge the bafe’s battery of the bafe.
21.- ipod charger
Press to charge the ipod’s battery.

18
MIC 1
LINE IN
LINE OUT
LEVEL
LEVEL
LEVEL
LEVEL
TREBLE
BASS
AC.DC
AC 127V
IPOD CHARGER
BATTERY
IPOD
1
7
10
19
18
21
20
16
15
2
3
4
56
8
9
12
13
14
11
17
MIC 2

19
Speaker box installation
Make all initial connections with the power switches OFF on all equipments.
Make sure volume levels are all the way down, later you can adjust it.
1.- Connect the polarized cable to electric current, then plug to the speaker.
2.- Connect a microphone into MIC 1 or MIC 2 input through a 6.3mm or
Canon connector.
MIC 1
LINE IN
LINE OUT
LEVEL
LEVEL
LEVEL
LEVEL
TREBLE
BASS
BASS
AC.DC
AC 127V
IPOD CHARGER
BATTERY
IPOD
6.3mm
Connector Canon Connector

20
3.- Use Line IN connectors to plug a CD, tape, MP3 or DVD player, among
others. Or use the dock connector to plug an ipod.
4.- Turn the devices on.
5.- Set the volume level on each device. Adjust the volume control on the
speaker.
6.- Set Treble, and Bass frequencies according your needs.
Do not place the microphone near to the speaker, may cause echo and
damages on the equipment.
You can use the 6.3mm and Canon LINE OUT connectors to plug other
amplier.
MIC 1
LINE IN
LINE OUT
LEVEL
LEVEL
LEVEL
LEVEL
TREBLE
BASS
BASS
AC.DC
AC 127V
IPOD CHARGER
BATTERY
DVD
