Gessi BATH316 54028 User manual

Gessi SpA - Parco Gessi
13037 Serravalle Sesia (Vercelli) - Italy
Phone [phone] - Facsimile [phone]
www.gessi.com - [email protected]
PROGRAMMA MISCELAZIONE BAGNO
BATH MIXING PROGRAM
PROGRAMME DU MITIGEUR POUR LA SALLE DE BAIN
BAD-MISCHUNGSPROGRAMM
PROGRAMA MEZCLADORES BAÑO
ПРОГРАММА СМЕСИТЕЛЕЙ ДЛЯ ВАННОЙ
ΛΟΥΤΡΟ ΠΟΥ ΑΝΑΜΙΓΝΥΕΙ ΤΟ ΠΡΟΓΡΑΜΜΑ
浴室混水产品
Art. 54028

2
PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG -
PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - ΠΡΟΕΡΓΑΣΙΕΣ - 引言
Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros - Размеры выражены в мм - Διαστάσεις σε mm - 尺寸以毫米为单位

3
PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG -
PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - ΠΡΟΕΡΓΑΣΙΕΣ - 引言
Prima dell’installazione e messa in funzione
Attenzione! I tubi della rete idrica devono essere sciacquati con cura prima dell’installazione del miscelatore, in modo
che non rimangano trucioli, residui di saldatura o canapa, o altre impurità all’interno dei tubi. Attraverso tubazioni non
sciacquate a fondo o attraverso la rete idrica generale, nel miscelatore possono entrare corpi estranei in grado di
danneggiare le guarnizioni/guarnizioni ad anello. Si raccomanda pertanto di dotare anche l’impianto generale di ltri.
Prima della messa in funzione, svitare l’aeratore e sciacquare molto bene.
DATI TECNICI
- Pressione minima d’esercizio 0,5 bar
- Pressione massima d’esercizio 5 bar
- Pressione d’esercizio consigliata 3 bar (in caso di pressione dell’acqua superiore ai 5 bar si consiglia l’installazione di
riduttori di pressione)
Before installation and setting to work
Attention! The feeding pipes have to be rinsed thoroughly before the installation of the mixer, so that no shavings,
welding or hemp residual or other dirt can be found in the pipes. Foreign bodies can enter the mixer through the rinsed
pipes or the general water plant and could damage the washers/ring washers. So lters should be installed also on the
general system.
Before the setting to work, unscrew the aerator and rinse it very well.
TECHNICAL DATA
- Minimum working pressure 0,5 bar
- Maximum working pressure 5 bar
- Recommended working pressure 3 bar (in case of water pressure higher than 5 bar it is recommended to install
pressure reducers)
Avant l’installation et la mise en fonction
Attention! Les tubes de la réseau hydrique doivent être rincés avec soin avant l’installation du mélangeur, de façon
qu’il ne reste pas de riblons, de restes de soudure ou de chanvre, ou d’autres saletés à l’intérieur des tubes. A travers
les tuyauteries qui ne sont pas bien rincées ou à travers l’installation hydrique générale, des corps étrangers peuvent
entrer dans le mélangeur et abîmer les joints/ les joints à anneau. On recommande ainsi d’installer des ltres également
sur le système général.
Avant la mise en fonction, dévisser l’aérateur et bien rincer.
DONNÉES TECHNIQUES
- Pression minimum d’exercice 0,5 bar
- Pression maximum d’exercice 5 bar
- Pression d’exercice conseillée 3 bar (en cas de pression de l’eau supérieure aux 5 bar nous conseillons l’installation
de réducteurs de pression)
Vor der Installation und Inbetriebnahme
Achtung! Die Zuleitungsrohre müssen vor dem Installieren der Armatur gründlich durchgespült werden, damit keine
Späne, Löt - Hanfreste oder andere Unreinheiten zurückbleiben. Bei nicht durchgespülten Rohrleitungen oder durch
die Wasseranlage allgemein können Fremdkörper in die Armatur geraten und die Dichtungsscheiben/Dichtungen
beschädigen. Es ist dann empfehlenswert, die allgemeine Anlage mit Filtern auszustatten.
Vor Inbetriebnahme der Armatur den Perlator abschrauben und gut durchspülen.
TECHNISCHE DATEN
- Minimaler Betriebsdruck 0,5 bar
- Maximaler Betriebsdruck 5 bar
- Empfohlener Betriebsdruck 3 bar (sollte der Wasserdruck einen Wert von 5 bar überschreiten, empehlt es sich
Druckminderventile zu installieren)
Antes de la instalación y la puesta en función
¡Cuidado! Los tubos de la red hídrica tienen que ser enjuagados a fondo antes de la instalación del mezclador de
manera que no queden virutas, residuos de soldadura o cáñamo u otras impurezas en los tubos. A través de tubería
no bien enjuagada o de la red hídrica en general, en el mezclador pueden entrar cuerpos extraños capaces de dañar
los empaques/anillos de cierre. Les recomendamos por lo tanto que instalen los ltros en la planta general también.
Antes de la puesta en función, destornillen el regulador de ujo y enjuaguen muy bien.
DATOS TÉCNICOS
- Presión mínima de ejercicio 0,5 bar
- Presión máxima de ejercicio 5 bar
- Presión de ejercicio aconsejada 3 bar (en caso de presión del agua superior a los 5 bar, les aconsejamos instalar unos
reductores de presión)

4
PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG -
PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - ΠΡΟΕΡΓΑΣΙΕΣ - 引言
Перед установкой и началом использования
Внимание! Перед установкой смесителя необходимо тщательно промыть водопроводные трубы, чтобы в них не
оставались стружка, шлак от сварки, лен или другие посторонние тела. Через плохо промытые водопроводные
трубы или через общую водопроводную сеть в смеситель могут попасть посторонние тела, способные повредить
уплотнения и уплотнительные кольца. Поэтому, рекомендуется оснастить фильтрами также и общую систему.
Перед началом использования отвинтите аэратор и тщательно промойте его.
ТЕХНИЧЕСКИЕ ДАННЫЕ
- Минимальное рабочее давление: 0,5 бар
- Максимальное рабочее давление: 5 бар
- Рекомендованное рабочее давление 3 бар (в случае давления воды, превышающего 5 бар, рекомендуется
установка редукторов давления).
Πριν την τοποθέτηση και τη θέση σε λειτουργία
Προσοχή! Οι σωλήνες του δικτύου ύδρευσης πρέπει να ξεπλυθούν με νερό προσεκτικά πριν από την τοποθέτηση της
αναμικτικής μπαταρίας, έτσι ώστε να μην υπάρχουν πριονίδια, υπολείμματα από τη συγκόλληση ή καννάβι, ή άλλες
ακαθαρσίες στο εσωτερικό των σωλήνων. Μέσα από τις σωληνώσεις που δεν έχουν ξεπλυθεί σωστά ή μέσα από το
γενικό δίκτυο ύδρευσης, μπορούν να εισέλθουν στη μπαταρία αναμίκτη ξένα σώματα που μπορούν να καταστρέψουν τα
παρεμβύσματα/παρεμβύσματα δακτύλιους. Συνιστάται ως εκ τούτου να εξοπλιστείτε και με τη γενική μονάδα φίλτρων.
Πριν να θέσετε σε λειτουργία, ξεβιδώστε τον αεριστή και ξεβγάλτε πολύ καλά με νερό.
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
- Ελάχιστη πίεση λειτουργίας 0,5 bar
- Μέγιστη πίεση λειτουργίας 5 bar
- Συνιστώμενη πίεση λειτουργίας 3 bar (σε περίπτωση πίεσης του νερού μεγαλύτερη από 5 bar συνιστάται η τοποθέτηση
μειωτήρων πίεσης)
安装和启用前
小心！安装混水器之前需要仔细清洗水管，确保管道里面不存留金属屑、焊接后的残渣或麻丝，或者是其他赃物。通过
底部未清洗干净的管道或普通的水管，外来物质可能会进入到混水器中，损坏垫圈或环形垫圈。为此建议为总设备配置
过滤器。
混水器投入使用前，请拆下通风器，对其进行彻底的清洗。
技术参数
-最小工作压力为0.5巴
-最大工作压力为5巴
-建议采用的工作压力为3巴（如果水压超过5巴建议安装减压阀）

5
PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG -
PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - ΠΡΟΕΡΓΑΣΙΕΣ - 引言
A
B
C
D
E
F
Contenuto della confezione:
A - Miscelatore
B - Doccetta
C - Flessibile della doccetta
D - Viti di fissaggio
E - Chiave per manutenzione
F - Leva corta
Package content:
A - Mixer
B - Handshower
C - Flexible hose
D - Tightening screws
E - Maintenance wrench
F - Short lever
Contenu de l’emballage:
A - Mèlangeur
B - Douchette
C - Flexible pour la douchette
D - Vis de fixation
E - Clé pour entretien
F - Levier court
Inhalt der Verpackung:
A - Mischbatterie
B - Handbrause
C - Brauseschlauch
D - Befestigungsschrauben
E - Wartungsschlüssel
F - Kurzer Hebel
Contenido de la caja:
A - Mezclador
B - Ducha-teléfono
C - Flexible de la ducha-teléfono
D - Tornillos de fijación
E - Llave de mantenimiento
F - Palanca corta
Содержимое упаковки:
A - Смеситель
B - Душ
C - Гибкий шланг душа
D - Установочные винты
E - Ключ для обслуживания
F - Короткий рычаг
Περιεχόμενο συσκευασίας:
A - Μπαταρία
B - Ντουσάκι
C - Εύκαμπτος σωλήνας για
ντουσάκι
D - Βίδες στερέωσης
E - Κλειδί συντήρησης
F - Κοντός μοχλός
包装内含:
A - 混水器
B - 手持花洒
C - 手持花洒软管
D - 固定螺钉
E - 保养扳手
F - 短手柄

6
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION -
INSTALACIÓN - УСТАНОВКА - ΕΓΚΑΤΑΣΤΑΣΗ - 安装

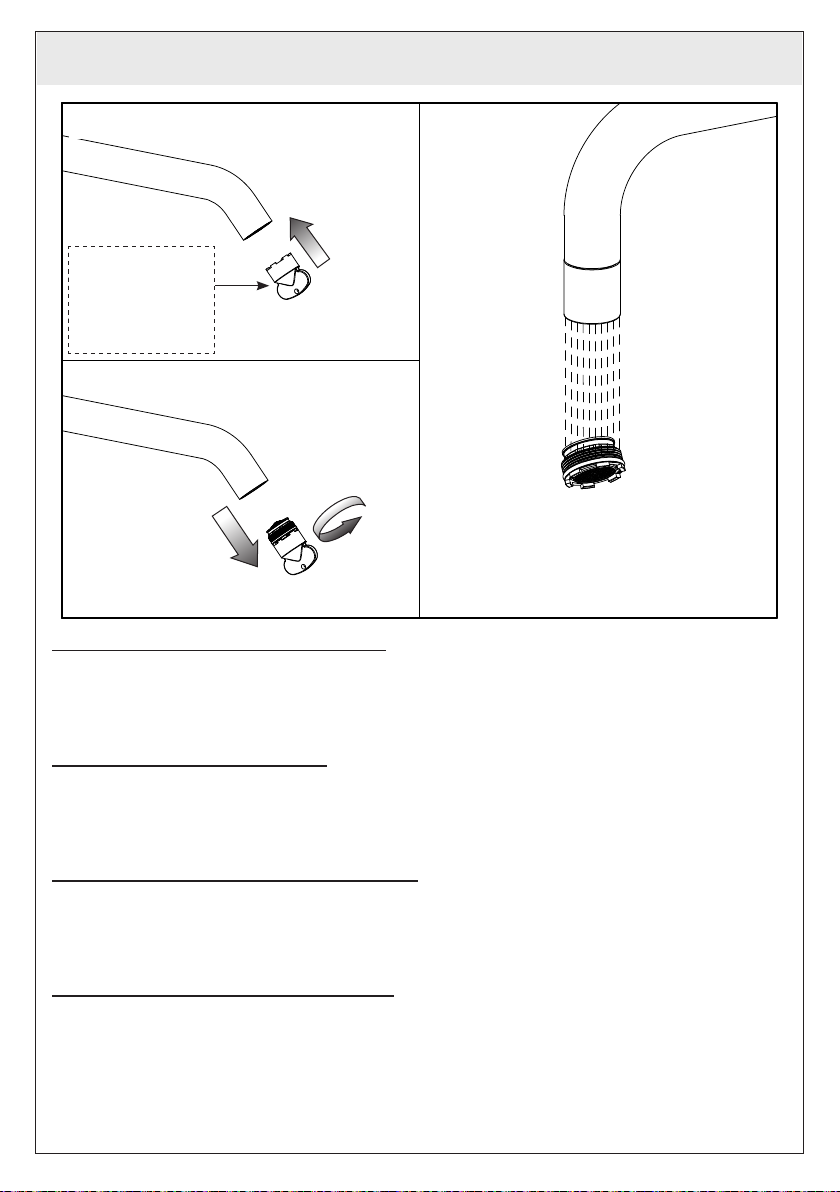

Fig. 1
Fig. 2 Fig. 3
Fig. 4
3 mm

7
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION -
INSTALACIÓN - УСТАНОВКА - ΕΓΚΑΤΑΣΤΑΣΗ - 安装

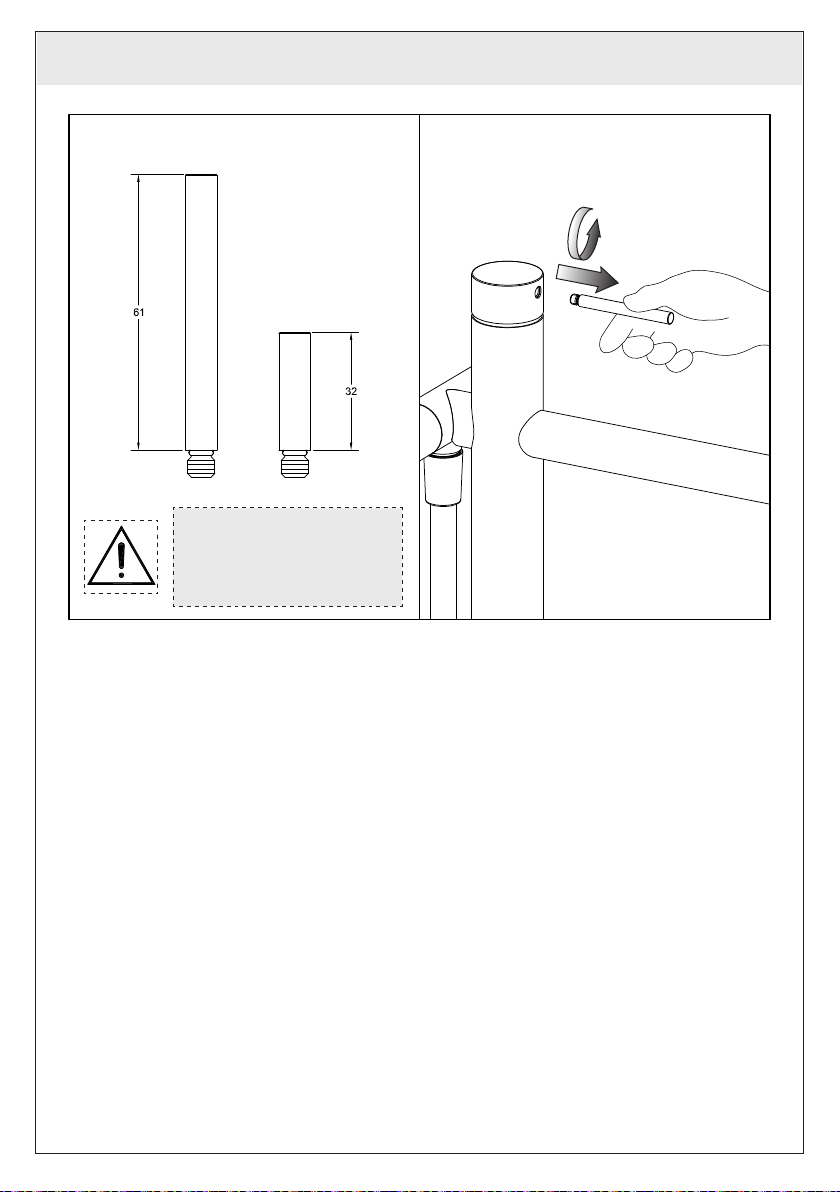

Fig. 5
Fig. 6
6 mm
X4
GAP
180° Max
BLUE = COLDRED = HOT
4 mm

8
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION -
INSTALACIÓN - УСТАНОВКА - ΕΓΚΑΤΑΣΤΑΣΗ - 安装

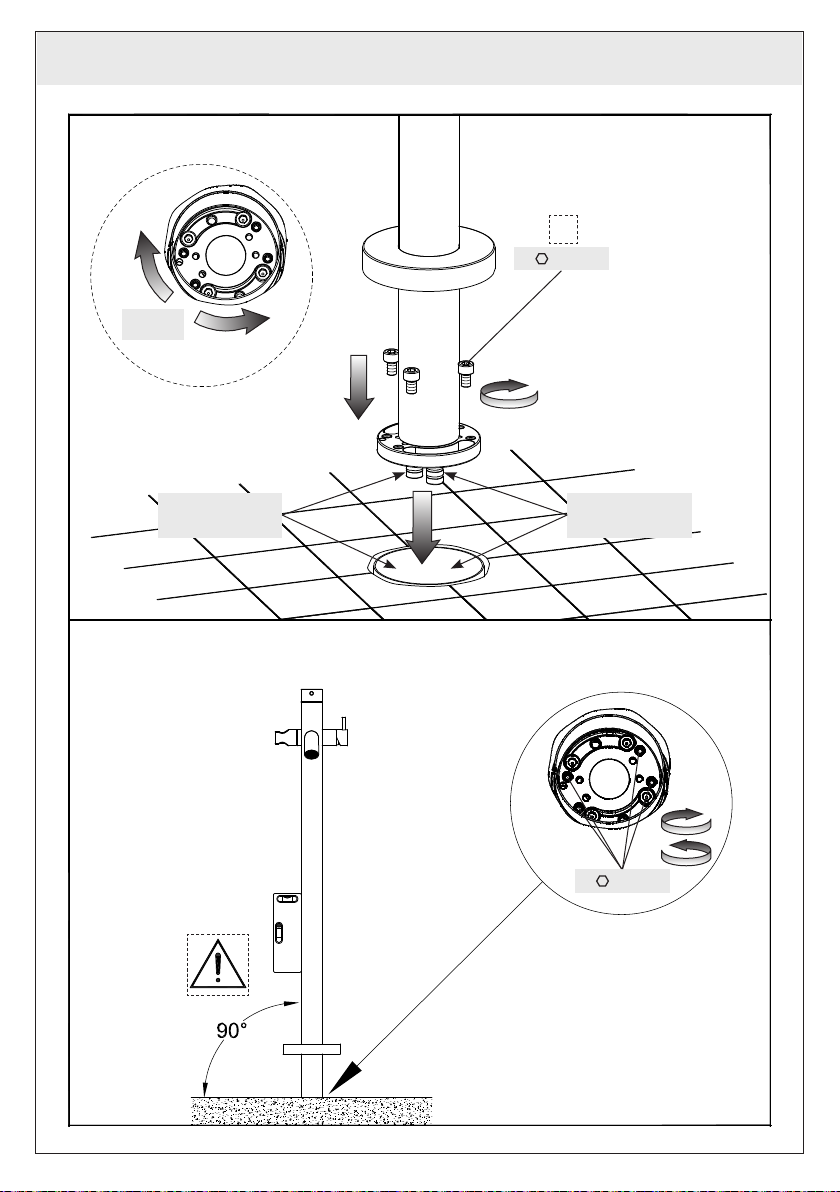

Fig. 7
Fig. 8

9
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION -
INSTALACIÓN - УСТАНОВКА - ΕΓΚΑΤΑΣΤΑΣΗ - 安装
Fig. 9 Fig. 10
Supplied
Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros - Размеры выражены в мм - Διαστάσεις σε mm - 尺寸以毫米为单位

10
FUNZIONAMENTO - WORKING - FONCTIONNEMENT - FUNKTIONSTÄTIGKEIT -
FUNCIONAMIENTO - ИСПОЛЬЗОВАНИЕ - ΛΕΙΤΟΥΡΓΙΑ - 运行
Fig. 11 Fig. 12
OFF
ON
HOT
MIX
COLD
Fig. 13 Fig. 14
OFF
ON HOT
MIX
COLD

11
MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG -
MANUTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤΗΡΗΣΗ - 保养
MANUTENZIONE
• Nel caso sia necessario sostituire uno o più componenti, contattare un rivenditore
autorizzato o visitare il sito WWW.GESSI.COM
• A󰀩dare la manutenzione del prodotto a personale qualicato
MAINTENANCE
• Should it be necessary to replace one or more components, contact an authorized retailer
or visit WWW.GESSI.COM
• Product maintenance should be made only by qualified staff
ENTRETIEN
• S’il est nécessaire de remplacer un ou plusieurs composants, contacter un centre autorisé
ou visiter le site WWW.GESSI.COM
• L’entretien du produit ne doit être effectué que par du personnel qualifié
WARTUNG
• Falls das Auswechseln von einem oder mehreren Bestandeilen erforderlich wird,
kontaktieren Sie bitte einen autorisierten Fachhandel oder besuchen Sie unsere Website
unter WWW.GESSI.COM
• Die Instandhaltung des Produktes sollte nur qualifiziertem Personal anvertraut werden.
MANUTENCIÓN
• En el caso de que sea necesario remplazar uno o más componentes, contacten con un
revendedor autorizado o visiten el sitio WWW.GESSI.COM
• Encarguen sólo a personal calificado para el mantenimiento del producto
ОБСЛУЖИВАНИЕ
• В случае если будет необходимо заменить один или несколько компонентов,
обратитесь к авторизованному дистрибьютору или посетите веб-сайт WWW.GESSI.
COM
• Обслуживание изделия должен выполнить квалифицированный персонал.
ΣΥΝΤΗΡΗΣΗ
• Σε περίπτωση που είναι απαραίτητο να αντικαταστήσετε ένα ή περισσότερα εξαρτήματα,
επικοινωνήστε με ένα εξουσιοδοτημένο κατάστημα πώλησης ή επισκεφθείτε τον ιστότοπο
WWW.GESSI.COM
• Εμπιστευθείτε τη συντήρηση του προϊόντος σε διαπιστευμένο προσωπικό
保养
• 若需替换一个或者多个部件，请联系授权分销商或浏览WWW.GESSI.COM网站
• 请让合格人士负责产品保养工作

12
MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG -
MANUTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤΗΡΗΣΗ - 保养
Fig. 15 Fig. 16
A
C
B
2.5 mm
Ch. 30 mm
Fig. 17 Fig. 18
D
E
F
2.5 mm

13
MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG -
MANUTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤΗΡΗΣΗ - 保养
Fig. 19 Fig. 20
X
G

14
MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG -
MANUTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤΗΡΗΣΗ - 保养
SOSTITUZIONE DELLA CARTUCCIA
Prima di sostituire la cartuccia, accertarsi che il raccordo dell’acqua sia chiuso.
Svitare la leva di comando (A).
Svitare il grano (B) per poter estrarre la maniglia (C).
Svitare la vite che ssa la prolunga ed estrarre il tutto (D).
Utilizzando la chiave (E) in dotazione, svitare la ghiera di ssaggio (F) e togliere la cartuccia danneggiata
(G) dal corpo del miscelatore.
Inne introdurre la nuova cartuccia, accertandosi che le due spine di centraggio siano nella loro sede (X) e
che le guarnizioni siano correttamente posizionate.
CARTRIDGE REPLACEMENT
Before carrying out this operation make sure that water supply is turned o󰀨.
Unscrew the control lever (A).
Unscrew the pin (B) in order to remove the handle (C).
Unscrew the screw that fastens the extension and remove everything (D).
Using the supplied wrench (E), unscrew the fastening ring nut (F) and remove the damaged cartridge (G)
from the body of the mixer.
Put the new cartridge into the body checking that the two centering pins enters into the respective seats (X)
and that gaskets are well positioned.
SUBSTITUTION DE LA CARTOUCHE
Avant d’e󰀨ectuer la substitution de la cartouche, vérier que la connexion de l’eau est fermée.
Dévisser le levier de commande (A).
Dévisser le goujon (B) pour pouvoir extraire la poignée (C).
Dévisser la vis qui xe la rallonge et extraire tout (D).
Utilisant la clé (E) fournie, dévisser la virole de xation (F) et enlever la cartouche abîmée (G) du corps du
mitigeur.
Introduire enn la cartouche nouvelle, en vériant que les deux pivots de centrage entrent dans les sièges
respectifs (X) et que les garnitures sont bien positionnées.
AUSTAUSCHEN DER KARTUSCHE
Bevor man die Kartusche austauscht muß man sich vergewissern, dass das Wasserversorgungsnetz
geschlossen ist.
Den Steuerhebel losschrauben (A).
Den Stift (B) herausschrauben, um den Gri󰀨 (C) herausziehen zu können.
Die Schraube, welche die Verlängerung xiert, herausdrehen und das Ganze (D) herausziehen.
Unter Verwendung des, in der Ausstattung bendlichen Schlüssels (E) die Befestigungsgewindehülse (F)
losschrauben und die beschädigte Kartusche vom Körper der Mischbatterie (G) entfernen.
Schließlich eine neue Kartusche einsetzen, wobei man sich vergewissert, dass sich die beiden Zentrierstifte
in ihrem Sitz benden (X) und das die Dichtungen korrekt positioniert sind.
SUSTITUCIÓN DEL CARTUCHO
Antes de sustituir el cartucho, asegúrense que la conexión del agua esté cerrada.
Destornillen la palanca de mando (A).
Destornillen la clavija (B) para extraer la maneta (C).
Destornillen el tornillo de jación de la alargadera y extraigan todo el conjunto (D).
Con el auxilio de la llave (E) incluida en el suministro, destornillen la virola de jación (F) y extraigan el
cartucho dañado (G) del cuerpo del mezclador.
Finalmente introduzcan el cartucho nuevo, asegurándose que las dos clavijas de centraje se encuentren
en su asiento (X) y que las juntas estén posicionadas correctamente.
ЗАМЕНА КАРТРИДЖА
Перед тем, как приступить к замене картриджа, проверьте, закрыли ли соединения водоснабжения.
Выкрутите контрольный рычаг (A).

15
MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG -
MANUTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤΗΡΗΣΗ - 保养
Выкрутите установочный винт (B) чтобы удалить ручку (C).
Выкрутите винт, закрепляющий удлинитель, и выньте все детали (D).
С помощью ключа (E), включенного в комплект поставки, выкрутите зажимное кольцо (F) и снимите
поврежденный картридж (G) от корпуса смесителя.
В конце концов, вставьте новый картридж и проверьте, чтобы два центрирующих штифта находились
в соответствующем гнезде (X), и уплотнения правильно позиционировались.
ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΤΟΥ ΦΥΣΙΓΓΙΟΥ
Πριν αντικαταστήσετε το φυσίγγιο, βεβαιωθείτε ότι το ρακόρ του νερού είναι κλειστό.
Ξεβιδώστε το μοχλό χειρισμού (A).
Ξεβιδώστε τον πείρο (B) για να μπορέσετε να βγάλετε τη λαβή (C).
Ξεβιδώστε τη βίδα που στερεώνει την προέκταση και βγάλτε το όλο (D).
Χρησιμοποιώντας το κλειδί (E) που παρέχεται, ξεβιδώστε το δακτύλιο στερέωσης (F) και βγάλτε το φυσίγγιο
που έχει καταστραφεί (G) από το σώμα του αναμικτήρα.
Τέλος εισάγετε το νέο φυσίγγιο, ελέγχοντας ότι οι δύο πείροι κεντραρίσματος είναι στη θέση τους (Χ) και ότι
οι φλάντζες είναι σωστά τοποθετημένες.
阀芯替换
更换阀芯之前，请确保水管接头已经关闭。
拧开控制手柄(A)。
拧开螺母(B)以抽出手柄(C)。
拧松用于固定加长器的螺丝并将整个加长器（D）取出。
使用随配扳手(E)拧开锁止环(F)并从混水器主体上取出受损阀芯(G)。
最后放入新的阀芯，确保它的两个对中销插入正确安装座（X）内，而且垫圈位置也正确。

16
MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG -
MANUTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤΗΡΗΣΗ - 保养
Fig. 21 Fig. 22
Fig. 24 Fig. 25
Fig. 23
A
C
B
2.5 mm
D
E
Ch. 27 mm
F
G
X

17
MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG -
MANUTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤΗΡΗΣΗ - 保养
SOSTITUZIONE DELLA CARTUCCIA
Prima di sostituire la cartuccia, accertarsi che il raccordo dell’acqua sia chiuso.
Svitare la leva di comando (A).
Svitare il grano (B) per poter estrarre la maniglia (C).
Sollevare la ghiera copricartuccia (D).
Utilizzando la chiave (E) in dotazione, svitare la ghiera di ssaggio (F) e togliere la cartuccia danneggiata
(G) dal corpo del miscelatore.
Inne introdurre la nuova cartuccia, accertandosi che le due spine di centraggio siano nella loro sede (X) e
che le guarnizioni siano correttamente posizionate.
CARTRIDGE REPLACEMENT
Before carrying out this operation make sure that water supply is turned o󰀨.
Unscrew the control lever (A).
Unscrew the pin (B) in order to remove the handle (C).
Lift the nishing ring nut (D).
Using the supplied wrench (E), unscrew the fastening ring nut (F) and remove the damaged cartridge (G)
from the body of the mixer.
Put the new cartridge into the body checking that the two centering pins enters into the respective seats (X)
and that gaskets are well positioned.
SUBSTITUTION DE LA CARTOUCHE
Avant d’e󰀨ectuer la substitution de la cartouche, vérier que la connexion de l’eau est fermée.
Dévisser le levier de commande (A).
Dévisser le goujon (B) pour pouvoir extraire la poignée (C).
Soulever la virole de nition (D).
Utilisant la clé (E) fournie, dévisser la virole de xation (F) et enlever la cartouche abîmée (G) du corps du
mitigeur.
Introduire enn la cartouche nouvelle, en vériant que les deux pivots de centrage entrent dans les sièges
respectifs (X) et que les garnitures sont bien positionnées.
AUSTAUSCHEN DER KARTUSCHE
Bevor man die Kartusche austauscht muß man sich vergewissern, dass das Wasserversorgungsnetz
geschlossen ist.
Den Steuerhebel losschrauben (A).
Den Stift (B) herausschrauben, um den Gri󰀨 (C) herausziehen zu können.
Die Nutmutter, welche die Kartusche (D).
Unter Verwendung des, in der Ausstattung bendlichen Schlüssels (E) die Befestigungsgewindehülse (F)
losschrauben und die beschädigte Kartusche vom Körper der Mischbatterie (G) entfernen.
Schließlich eine neue Kartusche einsetzen, wobei man sich vergewissert, dass sich die beiden Zentrierstifte
in ihrem Sitz benden (X) und das die Dichtungen korrekt positioniert sind.
SUSTITUCIÓN DEL CARTUCHO
Antes de sustituir el cartucho, asegúrense que la conexión del agua esté cerrada.
Destornillen la palanca de mando (A).
Destornillen la clavija (B) para extraer la maneta (C).
Levanten la virola cubre-cartucho (D).
Con el auxilio de la llave (E) incluida en el suministro, destornillen la virola de jación (F) y extraigan el
cartucho dañado (G) del cuerpo del mezclador.
Finalmente introduzcan el cartucho nuevo, asegurándose que las dos clavijas de centraje se encuentren
en su asiento (X) y que las juntas estén posicionadas correctamente.
ЗАМЕНА КАРТРИДЖА
Перед тем, как приступить к замене картриджа, проверьте, закрыли ли соединения водоснабжения.
Выкрутите контрольный рычаг (A).

18
MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG -
MANUTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤΗΡΗΣΗ - 保养
Выкрутите установочный винт (B) чтобы удалить ручку (C).
Поднимите кольцо, покрывающее картридж (D).
С помощью ключа (E), включенного в комплект поставки, выкрутите зажимное кольцо (F) и снимите
поврежденный картридж (G) от корпуса смесителя.
В конце концов, вставьте новый картридж и проверьте, чтобы два центрирующих штифта находились
в соответствующем гнезде (X), и уплотнения правильно позиционировались.
ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΤΟΥ ΦΥΣΙΓΓΙΟΥ
Πριν αντικαταστήσετε το φυσίγγιο, βεβαιωθείτε ότι το ρακόρ του νερού είναι κλειστό.
Ξεβιδώστε το μοχλό χειρισμού (A).
Ξεβιδώστε τον πείρο (B) για να μπορέσετε να βγάλετε τη λαβή (C).
Σηκώστε το δακτύλιο που καλύπτει το φυσίγγιο (D).
Χρησιμοποιώντας το κλειδί (E) που παρέχεται, ξεβιδώστε το δακτύλιο στερέωσης (F) και βγάλτε το φυσίγγιο
που έχει καταστραφεί (G) από το σώμα του αναμικτήρα.
Τέλος εισάγετε το νέο φυσίγγιο, ελέγχοντας ότι οι δύο πείροι κεντραρίσματος είναι στη θέση τους (Χ) και ότι
οι φλάντζες είναι σωστά τοποθετημένες.
阀芯替换
更换阀芯之前，请确保水管接头已经关闭。
拧开控制手柄(A)。
拧开螺母(B)以抽出手柄(C)。
抬高阀芯罩环（D）。
使用随配扳手(E)拧开锁止环(F)并从混水器主体上取出受损阀芯(G)。
最后放入新的阀芯，确保它的两个对中销插入正确安装座（X）内，而且垫圈位置也正确。

19
MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG -
MANUTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤΗΡΗΣΗ - 保养
Fig. 26 Fig. 28
Fig. 27
Fornita in dotazione
Supplied
Fourni
Mitgeliefert
Incluido en el suministro
Поставляется в комплекте
Παρέχεται με τον εξοπλισμό
包含于配件中
PULIZIA / SOSTITUZIONE DELL’AERATORE
Prima di e󰀨ettuare tale operazione assicurarsi che l’acqua della rete idrica sia chiusa.
Nel caso l’erogazione non fosse uida svitare l’aeratore utilizzando la chiave in dotazione ed estrarlo dalla
propria sede. Se l’aeratore fosse otturato è su󰀩ciente sciacquarlo con acqua corrente, senza utilizzare
detergenti. Nel caso fosse danneggiato è possibile sostituirlo e rimontare il tutto nella sequenza inversa.
AERATOR CLEANING / REPLACING
Before carrying out this operation make sure that water supply is turned o󰀨.
If the supply is not uid unscrew the aerator using the wrench supplied and remove it from its seat. If the
aerator is clogged just rinse it with running water, without using detergents. If it is damaged just replace it
and assemble everything in the opposite sequence.
NETTOYAGE / SUBSTITUTION DE L’AERATEUR
Avant d’e󰀨ectuer la substitution de la cartouche, vérier que la connexion de l’eau est fermée.
Si le débit n’est pas uide dévisser l’aérateur utilisant la clé fournie et l’extraire de son siège. Si l’aérateur
est obstrué il su󰀩t de le rincer à l’eau courante, sans utiliser de détergents. S’il est abîmé on peut le
remplacer et tout remonter dans la séquence inverse.
REINIGUNG / AUSTAUSCH DES BELÜFTERS
Bevor man die Kartusche austauscht muß man sich vergewissern, dass das Wasserversorgungsnetz
geschlossen ist.
Falls die Strömung ungenügend üssig ist, schrauben Sie den Belüfter über den mitgelieferten Schlüssel
ab und entfernen Sie ihn von seinem Sitz. Falls der Belüfter verstopft ist, genügt es, ihn mit ießendem
Wasser auszuspülen, ohne Waschmittel anzuwenden. Falls er beschädigt ist, ersetzen Sie ihn, und
danach montieren Sie die ganzen Bestandteile in umgekehrter Reihenfolge wieder.

20
MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG -
MANUTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤΗΡΗΣΗ - 保养
LIMPIEZA / SUSTITUCIÓN DEL AIREADOR
Antes de sustituir el cartucho, asegúrense que la conexión del agua esté cerrada.
En el caso de que la erogación no fuese uida, destornillen el aireador utilizando la llave incluida en el
suministro y extráiganlo de su propio asiento. Si el aireador resultara atascado es suciente enjuagarlo con
agua corriente sin utilizar detergentes. En el caso de que fuera dañado, sustitúyanlo y vuelvan a montar
el conjunto con secuencia inversa.
ЧИСТКА И ЗАМЕНА АЭРАТОРА
Перед выполнением этой операции убедитесь, что вода из водопроводной сети перекрыта.
Если вода вытекает неравномерно, отвинтите аэратор при помощи входящего в комплект ключа
и извлеките его из гнезда. Если аэратор засорен, достаточно промыть его в проточной воде без
использования моющих средств. Если фильтр поврежден, то можно заменить его с последующей
установкой на место в обратной последовательности.
ΚΑΘΑΡΙΣΜΟΣ / ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΤΟΥ ΑΕΡΙΣΤΗ
Πριν να κάνετε το χειρισμό αυτό βεβαιωθείτε ότι το νερό του δικτύου ύδρευσης είναι κλειστό.
Σε περίπτωση που η παροχή δεν είναι ομαλή ξεβιδώστε το εξάρτημα της βρύσης που εμποδίζει το τίναγμα
του νερού χρησιμοποιώντας το κλειδί που παρέχεται και βγάλτε το από την έδρα του. Εάν το εξάρτημα της
βρύσης που εμποδίζει το τίναγμα του νερού είναι βουλωμένο αρκεί να το ξεβγάλετε με τρεχούμενο νερό,
χωρίς να χρησιμοποιήσετε απορρυπαντικά. Σε περίπτωση που έχει φθαρεί μπορείτε να το αντικαταστήσετε
και να το επανασυναρμολογήσετε όλο με την αντίστροφη σειρά.
清洗/更换通风器
清洗或更换通风器之前，确保供水网管处于关闭状态。
如遇到出水不畅的情况，使用配件中的扳手旋拧通风器，将其从混水器上取下。如果通风器被堵塞，需用
水流冲洗干净，不得使用清洁剂。如果通风器已损坏，可更换新的通风器，按照拆卸的相反步骤将其安装
至原位。
