STERNO HOME U001-0777 User manual

READ, FOLLOW AND SAVE THESE INSTRUCTIONS LIRE, SUVRE ET CONSERVER CES INSTRUCTIONS
Low Voltage LED
Path Light
Lumière
de sentier
Basse tension DEL
DEAR CUSTOMER,
Congratulations on your purchase of a STERNO HOMETM lighting product. Our products will help to enhance the beauty of your home
and provide many years of enjoyment. STERNO HOMETM offers a wide selection of lighting products of the highest professional quality.
Ask your dealer about the many other STERNO HOMETM products that will help to create your own paradise.
To ensure the maximum performance of your garden light, please read and save these instructions.
Replacement parts may be ordered by using the fixture model number and the part’s name.
CHÈRE CLIENTE, CHER CLIENT,
Nous vous félicitons pour votre achat d’un luminaire STERNO HOME
TM
. Nos produits vous aideront à embellir votre demeure et vous
procureront de nombreuses années de plaisir. STERNO HOME
TM
offre une grande variété de luminaires de la plus haute qualité
professionnelle. Votre dépositaire de produits STERNO HOME
TM
pourra vous conseiller sur nos nombreux autres produits et vous aider à
créer votre propre paradis.
Afin d’assurer la meilleure performance possible de votre éclairage de jardin, veuillez lire et conserver ces instructions.
Les pièces de rechange peuvent être commandées avec le numéro de modèle du luminaire et le nom de la pièce.
INSTRUCTIONS PERTAINING TO A RISK OF FIRE, OR INJURY TO PERSONS
IMPORTANT SAFETY INSTRUCTIONS
• To reduce the risk of FIRE OR INJURY TO PERSONS turn off, unplug
transformer and allow lamp to cool before replacing it. Lamp gets HOT
quickly.
• Keep the lamp away from materials that may burn.
• WARNING - Risk of Electric Shock. Install all luminaires 10 feet (3.05 m)
or more from a pool, spa or fountain.
• Install in accordance with all local codes and ordinances.
Only for use with low voltage power units with a maximum output rating
of 15V, 300W per secondary.
Certified under ETL # U001-0777
INSTRUCTIONS PERTINENTES CONCERNANT LES CAUSES DE BRÛLURES
OU DE BLESSURES. IMPORTANTES INSTRUCTIONS DE SÉCURITÉ .
• Afin de réduire les risques de BRÛLURES OU DE BLESSURES, fermer
“OFF” et débrancher le transformateur. Laisser la lampe se refroidir car
elle devient chaude rapidement.
• Garder la lampe éloignée des sources inflammables.
• ATTENTION - Risque de Chocs Électriques. Installer tous les luminaires
à 3.05 m (10 pieds) ou plus d’une piscine, d’un spa ou d’une fontaine
d’eau.
• Faire l’installation de ce module en conformité avec les codes et les
règlements en vigueur dans votre région.
Votre système d’éclairage à bas voltage doit être utilisé avec un bloc
d’alimentation contenant un amplificateur de 15V maximum et de 300W
par unité secondaire.
Certifié sous ETL # U001-0777
FOR LANDSCAPE LIGHTING SYSTEMS ONLY. OUTDOOR USE ONLY.
THE DEVICE IS ACCEPTED AS A COMPONENT OF A LANDSCAPE
LIGHTING SYSTEM WHERE THE SUITABILITY OF THE COMBINATION
SHALL BE DETERMINED BY CSA OR LOCAL INSPECTION
AUTHORITIES HAVING JURISDICTION.
POUR SYSTÈMES D’ÉCLAIRAGE PAYSAGER SEULEMENT. POUR
UTILISATION EXTÉRIEURE SEULEMENT.
CET APPAREIL EST ACCEPTÉ EN TANT QUE COMPOSANTE D’UN
SYSTÈME D’ÉCLAIRAGE D’EXTÉRIEUR OÙ LA FIABILITÉ DE LA
COMBINAISON DEVRAIT ÊTRE DÉTERMINÉE PAR LA CSA OU TOUT
ORGANISME LOCAL COMPÉTENT.
5021-GL39301-BIL_123019
CUSTOMER SERVICE SERVICE À LA CLIENTÈLE
1-888-867-6095 • [e-mail] • [e-mail] • www.sternohome.com
MODEL / MODÈLE #U001-0777
CATALOG / CATALOGUE #GL39301

1. Assembly of the Light Fixture
1. Assemblage du luminaire
2. Run the Landscape Wire (Not Included) 2. Faire passer le câble pour jardin (non compris)
The landscape wire should run from the transformer
to each light without being cut. Do not run the
landscape wire within 10 feet (3m) of a pool, spa or
fountain. If the landscape wire is too long, cut it
with a cable cutter.
The landscape wire should be protected by routing it
close to proximity of the light fixture or next to a
building, deck or fence. Use cable suitable for low
voltage landscape lighting.
See chart below for recommended cable gauges.
Luminaires
Fixtures
Cable
Câble
Transformer
Transformateur
* llustration of xtures is for example only.
* Illustration des luminaires à titre d’exemple seulement.
Le câble pour jardin doit passer du transformateur à
chaque luminaire sans être coupé. Ne pas faire passer
le câble à moins de 3 mètres (10pi) d’une piscine, d’une
cuve thermale ou d’une fontaine. Si le câble pour jardin
est trop long, couper-le avec une pince coupe-câble.
Il faut protéger le câble pour jardin en le faisant passer
près du luminaire ou de l’édifice, de la terrasse ou de la
clôture.
Veuillez vous référer à la charte ci-dessous pour les
grosseurs de câble appropriées.
Combined wattage of all fixtures on line (in
Watts) Wire Gage (0-75')Wire Gage (75'-150')Wire Gage (150'-250')
0-60 16 16 12
60-120 16 12 12
120-180 12 12 12
180-240 12 12 Not recommended
240-300 12 Not recommended Not recommended
Calibre del cable
(75'-150')
Calibre del cable
(0-75')
Calibre del cable
(150'-250')
0-60 16 16 12
60-120 16 12 12
120-180 12 12 12
180-240 12 12
240-300 12
Voltaje combinado de todas las lámparas
(en vatios)
No recomendado No recomendado
No recomendado
Gauge du fil (0-75') Gauge du fil (75'-150') Gauge du fil (150'-250')
0-60 16 16 12
60-120 16 12 12
120-180 12 12 12
180-240 12 12
240-300 12
Wattage total de tous les luminaires sur la
ligne (en watts)
Pas recommandéPas recommandé
Pas recommandé
1.1 Carefully remove the fixture from its protective
packaging.
1.2 Attach spike and post together by turning them clockwise.
1.3 Attach the head to the post by turning them clockwise.
NOTE: There are no serviceable parts inside the top cover and it is
not recommended to disasemble the top cover.
1.1 Retirer soigneusement le luminaire de son emballage
protecteur.
1.2 Assembler le piquet et le poteau en les vissant dans le sens
des aiguilles d’une montre.
1.3 Assembler le poteau et le couvercle en les vissant dans le sens
des aiguilles d’une montre.
NOTE: Il n’y a pas pièce réparable dans le couvercle et il n’est pas
recommandé de désassembler le couvercle.
*Suitable cable should be sized in accordance to the table, should be Type SPT-2W.
If you cannot find this cable at your local hardware or home improvement store then
please call customer service at 1-888-867-6095 or e-mail at
[email protected] to order the cable needed.
Le choix de la grosseur du câble doit être fait selon le tableau ci-joint et doit être de
type SPT-2W. Si vous ne trouvez pas ce câble à votre magasin ou quincaillerie de
quartier, alors contactez le service à la clientèle au 1-888-867-6095 ou par courriel au
[email protected]
Connector
Connecteur
Post
Poteau
Spike
Piquet
Cover
Couver
cle

3. Choosing Lighting Fixture Location 3. Choisir l’emplacement du luminaire
For uniform brightness and longer fixture life, attach first fixture
at least 10 feet from transformer. Once you have decided where
you will install your fixtures, verify the type of soil.
•If the soil is of a loose, sandy or organic type, grasp the fixture
post, close to the spike, with both hands and firmly push into
the ground.
• If the soil is heavy or stony, dig a small hole, insert the fixture
spike, replace the soil and tap down.
Never push the fixture into the ground by the fixture head.
Pour un éclairage uniforme et pour allonger la vie de la fixture,
installer le premier luminaire à au moins 3 mètres du transformateur.
Une fois l’emplacement des luminaires déterminé, examiner la nature du sol.
• Si le sol est meuble, sablonneux ou organique, prendre le pied
du luminaire près du piquet à deux mains et l’enfoncer fermement
dans la terre.
• Si le sol est lourd ou pierreux, creuser un petit trou, insérer le
piquet du luminaire, remplir le trou avec la terre et bien tasser.
Ne jamais enfoncer le luminaire dans la terre en le tenant par la tête.
It is recommended to adjust your lighting effect at night before burying the cable.
Nous recommandons de régler les effets de lumière la nuit avant d’enterrer le câble.
6 ’’ (15,24cm) max.
5. Light adjustment
Réglage de la
lumière
6. Bury the landscape wire
Enterrer le câble pour jardin
The landscape wire and connector can also be
hidden under mulch, stone or buried under grass at a
maximum depth of 6” (15,24cm).
Le câble pour jardin et le connecteur
peuvent également être cachés par du paillis, du gravier
ou être enterrés sous le gazon à une profondeur
maximum de 15,24cm (6po).
* llustration of xture is for example only.
* Le luminaire illustré n'est qu'un exemple.
* llustration of xture is for example only.
* Le luminaire illustré n'est qu'un exemple.

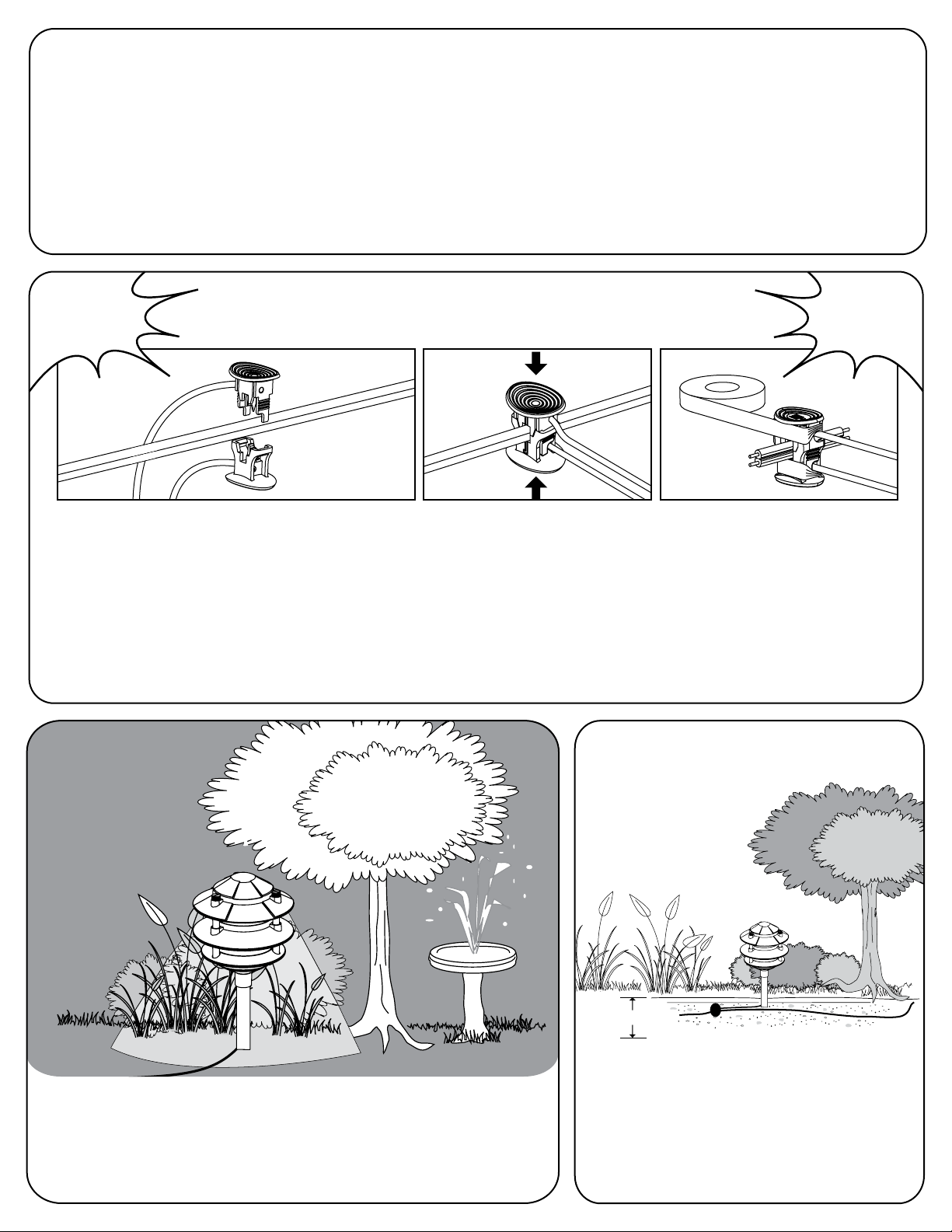

4.2 Align and fit the main low
voltage cable vertically to
the slot of wire connector as shown.
4.2 Aligner et installer le câble bas
voltage verticalement dans la fente
tel qu’illustré.
4.3 Press the wire connector together until fully
seated and locked around the cable. Pre-set
prongs will pierce the cable insulation and
establish contact. Turn on the power unit. If the
light fixture does not turn on, repeat operations
4.2 and 4.3.
4.3 Presser le connecteur de chaque côté
jusqu’à qu’il soit bien installé et sécurisé. Les
pointes du connecteur vont percer la gaine
du câble pour établir un contact. Mettre sous
tension. Si le luminaire ne s’allume pas, répéter
les étapes 4.2 et 4.3.
4.4 Once the clip-on connector is in place, wrap
it with electrical tape for additional protection.
4.4 Une fois le connecteur en place, enveloper
le de ruban électrique pour une protection
supérieure.
4. Connect the fixture wire to the landscape wire
Connexion du câble du luminaire au câble pour jardin
4.1 Place the wire connector on
opposite sides of the low voltage
cable where the fixture will be
located.
4.1 Placer le connecteur de chaque
côté du câble bas voltage où sera
installé le luminaire.
ATTENTION
SOYEZ PRUDENT !
LES POINTES DES
CONNEXIONS SONT
TRÈS ACÉRÉES !
CAUTION
BE CAREFUL!
THE WIRE STABS
ARE VERY
SHARP!

All of the lights fail to
work
Aucune lumière ne
s’allume
• Check that the power is on.
• Check if there is a loose connection at the transfomer
screw terminal.
• Check that the power switch is not in the OFF setting.
• Vérifier que les luminaires sont sous tension.
• Vérifier que toutes les connexions sont bien serrées aux
bornes du transformateur.
• Vérifier que l’interrupteur n’est pas en position ARRÊT « OFF ».
• To clean, wash with a damp soft cloth.
• Replacement parts may be ordered by
using the fixture model number and the
part’s name.
• Pour nettoyer, laver avec un chiffon doux
et humide.
• Les pièces de rechange peuvent être
commandées en mentionnant le numéro de
modèle du luminaire et le nom de la pièce.
7. Troubleshooting
Dépannage 8. Maintenance
Entretien
• The problem here is with the fixture’s connector box or LED.
• Check the connector to make sure the wire stabs
have pierced the landscape wire and the fixture wire.
• Le problème se situe au niveau de la boîte de
raccordement du luminaire ou au niveau du DEL.
• Vérifier que les pointes de connexion ont percé le câble de
jardin et le câble du luminaire dans la boîte de raccordement.
Only some lights work
Quelques lumières
s’allument
CUSTOMER SERVICE SERVICE À LA CLIENTÈLE
1-888-867-6095 • [e-mail] • [e-mail] • www.sternohome.com
ONE (1) YEAR LIMITED WARRANTY
This product, excluding electronic and/or electrical parts (if applicable), is guaranteed to be free from defects in material and workmanship for one (1) year. The fixture’s finish is guaranteed against peeling
for two (2) years. The electronic and electrical parts are guaranteed against defects for one (1) year. Should a defect occur, please contact our customer service line at 1-888-867-6095 or at the following
email address : cust[email protected]. A proof of purchase (sales receipt) is required. If we cannot replace the defective part you require, you can return your product to the original point of
purchase for a full refund or a replacement product. The consumer is responsible for the removal and reinstallation of the product. Damage to any parts as such by accident, misuse, or improper installation
is NOT covered by this warranty. Our policy does not include liability for incidental or consequential damages. Some states or provinces do not allow the exclusion or limitation of consequential damages;
therefore, the above exclusion may not apply to you. This warranty gives you specific legal rights and you may also have other rights that vary from place to place.
GARANTIE LIMITÉE D’UN (1) AN
Ce produit, sauf les pièces électroniques et/ou pièces électriques (le cas échéant), est garanti contre tout vice de matériaux et de fabrication pour un (1) an. Le fini du luminaire est garanti contre l’écaillage
pendant deux (2) ans suivant la date d’achat. Les pièces électroniques et électriques sont garanties contre les vices pendant une (1) année suivant l’achat. Si un défaut survient, veuillez contacter notre
service à la clientèle au 1-888-867-6095 ou à l’adresse électronique suivante : [e-mail]. Une preuve d’achat (reçu de caisse) est requise. Si nous ne sommes pas en mesure de
remplacer la pièce défectueuse, rapporter votre produit à l’endroit où vous l’avez acheté pour un remboursement total ou le remplacement du produit. Le consommateur assume la responsabilité du retrait
et de la réinstallation du produit. Toutes pièces endommagées à cause d’un accident, d’une mauvaise utilisation ou d’une mauvaise installation NE SONT PAS couverts par cette garantie. Notre garantie ne
couvre pas les dommages directs ou indirects causés par nos produits. Certains États ou provinces ne permettent pas l’exclusion ou les limitations d’une garantie implicite, par conséquent, les limitations
et exclusions ci-dessus ne sont peut-être pas applicables. Cette garantie vous confère des droits précis auxquels peuvent s’ajouter d’autres droits variant d’un endroit à l’autre.
