STERNO HOME U201197 User manual

READ, FOLLOW AND SAVE THESE INSTRUCTIONS VEUILLEZ LIRE, SUIVRE ET CONSERVER CES INSTRUCTIONS
INSTRUCTIONS PERTAINING TO A RISK OF FIRE, OR INJURY TO PERSONS
IMPORTANT SAFETY INSTRUCTIONS
WARNING - To reduce the risk of FIRE OR INJURY TO PERSONS:
• Do not touch hot lens, enclosure or bulb protector.
• Keep lamp away from materials that may burn.
• Do not operate the luminaire fitting with a missing or damaged lens or
bulb protector.
• WARNING - Risk of Electric Shock. Install all luminaires 10 feet (3.05 m)
or more from a pool, spa or fountain.
• Install in accordance with all local codes and ordinances.
Only for use with low voltage power units with a maximum output rating
of 15V, 300W per secondary.
Certified under ETL # U201197
FOR LANDSCAPE LIGHTING SYSTEMS ONLY. OUTDOOR USE ONLY.
THE DEVICE IS ACCEPTED AS A COMPONENT OF A LANDSCAPE
LIGHTING SYSTEM WHERE THE SUITABILITY OF THE COMBINATION
SHALL BE DETERMINED BY CSA OR LOCAL INSPECTION
AUTHORITIES HAVING JURISDICTION.
POUR SYSTÈMES D’ÉCLAIRAGE PAYSAGER SEULEMENT. POUR
UTILISATION EXTÉRIEURE SEULEMENT.
CET APPAREIL EST ACCEPTÉ EN TANT QUE COMPOSANTE D’UN
SYSTÈME D’ÉCLAIRAGE D’EXTÉRIEUR OÙ LA FIABILITÉ DE LA
COMBINAISON DEVRAIT ÊTRE DÉTERMINÉE PAR LA CSA OU TOUT
ORGANISME LOCAL COMPÉTENT.
5021-GL33870-BIL_123019
INSTRUCTIONS PERTINENTES CONCERNANT LES CAUSES DE BRÛLURES
OU DE BLESSURES. IMPORTANTES INSTRUCTIONS DE SÉCURITÉ
ATTENTION - Afin de réduire les risques de FEU OU DE BLESSURES :
• Ne pas toucher à la lentille ou au protecteur de l’ampoule qui
sont chaud.
• Garder la lampe éloignée des sources inflammables.
• Ne pas utiliser la fixture si la lentille ou le protecteur d’ampoule est
endommagé ou manquant.
• ATTENTION - Risque de Chocs Électriques. Installer tous les luminaires
à 3.05 m (10 pieds) ou plus d’une piscine, d’un spa ou d’une fontaine
d’eau.
• Faire l’installation de ce module en conformité avec les codes et les
règlements en vigueur dans votre région.
Votre système d’éclairage à bas voltage doit être utilisé avec un bloc
d’alimentation contenant un amplificateur de 15V maximum et de 300W
par unité secondaire.
Certifié sous ETL # U201197
Low Voltage LED
Path Light
Lumière de sentier
Basse tension à DEL
DEAR CUSTOMER,
Congratulations on your purchase of a STERNO HOMETM lighting product. Our products will help to enhance the beauty of your home
and provide many years of enjoyment. STERNO HOMETM offers a wide selection of lighting products of the highest professional quality.
Ask your dealer about the many other STERNO HOMETM products that will help to create your own paradise.
To ensure the maximum performance of your garden light, please read and save these instructions.
Replacement parts may be ordered by using the fixture model number and the part’s name.
CHÈRE CLIENTE, CHER CLIENT,
Nous vous félicitons pour votre achat d’un luminaire STERNO HOME
TM
. Nos produits vous aideront à embellir votre demeure et vous
procureront de nombreuses années de plaisir. STERNO HOME
TM
offre une grande variété de luminaires de la plus haute qualité
professionnelle. Votre dépositaire de produits STERNO HOME
TM
pourra vous conseiller sur nos nombreux autres produits et vous aider à
créer votre propre paradis.
Afin d’assurer la meilleure performance possible de votre éclairage de jardin, veuillez lire et conserver ces instructions.
Les pièces de rechange peuvent être commandées avec le numéro de modèle du luminaire et le nom de la pièce.
MODEL / MODÈLE #U201197
CATALOG / CATALOGUE #GL33870

1. Assembly of the Light Fixture
1.1 Carefully remove the fixture from its protective packaging.
1.2 Attach the spike to the post.
1.3 Attach the post to the body.
1.4 Insert the lens into the body.
1.5 Attach the cover to the body by inserting the four tabs located
on the top into the four slots located inside the cover and then
turning clockwise.
1. Assemblage du luminaire
1.1 Retirer soigneusement le luminaire de son emballage
protecteur.
1.2
Assembler le piquet et le poteau.
1.3 Assembler le poteau et le corps.
1.4 Insérer la lentille dans le corps de la lampe.
1.5 Attacher le couvercle au corps en insérant les quatre onglets
du corps de la lanterne dans les quatre fentes situées sous le
couvercle et tourner dans le sens des aiguilles d’une montre.
Connector
Connecteur
Body
Corps
Post
Poteau
Spike
Piquet
Cover
Couvercle
Lens
Lentille

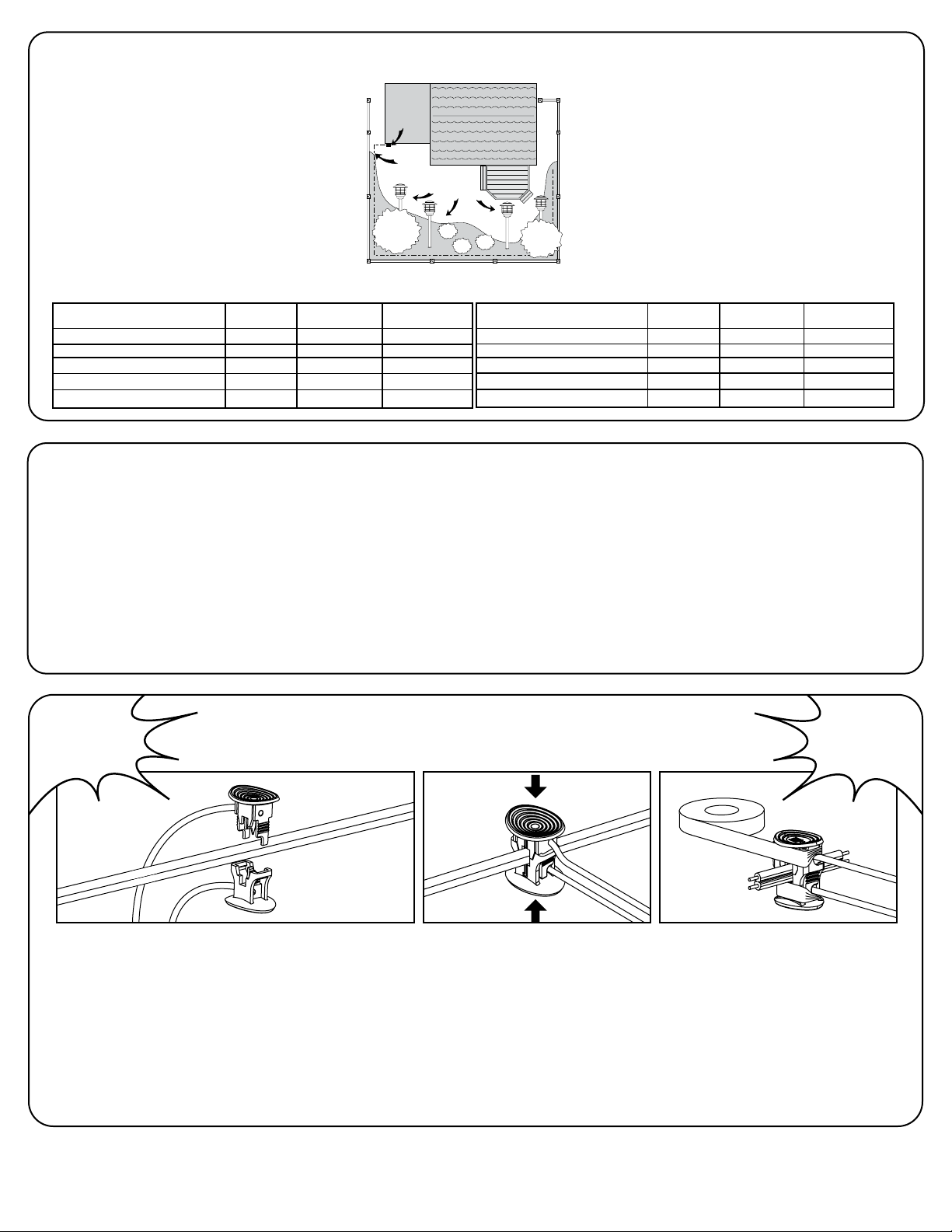

3. Choosing Lighting Fixture Location
3 . Choisir l’emplacement du luminaire
For uniform brightness and longer bulb life,
attach first fixture at least 10 feet from transformer.
Once you have decided where you will install your fixtures,
verify the type of soil.
• If the soil is of a loose, sandy or organic type, grasp the fixture
post, close to the spike, with both hands and firmly push into
the ground.
• If the soil is heavy or stony, dig a small hole, insert the fixture
spike, replace the soil and tap down.
Never push the fixture into the ground by the fixture head.
Pour un éclairage uniforme et pour allonger la vie de l’ampoule,
installer le premier luminaire à au moins 3 mètres du transformateur.
Une fois l’emplacement des luminaires déterminé, examiner la nature
du sol.
• Si le sol est meuble, sablonneux ou organique, prendre le pied
du luminaire près du piquet à deux mains et l’enfoncer fermement
dans la terre.
• Si le sol est lourd ou pierreux, creuser un petit trou, insérer le
piquet du luminaire, remplir le trou avec la terre et bien tasser.
Ne jamais enfoncer le luminaire dans la terre en le tenant par la tête.
4.2 Align and fit the main low
voltage cable vertically to
the slot of wire connector as shown.
4.2 Aligner et installer le câble bas
voltage verticalement dans la fente
tel qu’illustré.
4.3 Press the wire connector together until fully
seated and locked around the cable. Pre-set
prongs will pierce the cable insulation and
establish contact. Turn on the power unit. If the
light fixture does not turn on, repeat operations
4.2 and 4.3.
4.3 Presser le connecteur de chaque côté
jusqu’à qu’il soit bien installé et sécurisé. Les
pointes du connecteur vont percer la gaine
du câble pour établir un contact. Mettre sous
tension. Si le luminaire ne s’allume pas, répéter
les étapes 4.2 et 4.3.
4.4 Once the clip-on connector is in place, wrap
it with electrical tape for additional protection.
4.4 Une fois le connecteur en place, enveloper
le de ruban électrique pour une protection
supérieure.
4. Connect the fixture wire to the landscape wire
Connexion du câble du luminaire au câble pour jardin
4.1 Place the wire connector on
opposite sides of the low voltage
cable where the fixture will be
located.
4.1 Placer le connecteur de chaque
côté du câble bas voltage où sera
installé le luminaire.
ATTENTION
SOYEZ PRUDENT !
LES POINTES DES
CONNEXIONS SONT
TRÈS ACÉRÉES !
CAUTION
BE CAREFUL!
THE WIRE STABS
ARE VERY
SHARP!
2. Run the Landscape Wire (Not Included) 2. Installation du câble de jardin (non-inclus)
* llustration of xtures is for example only.
* L’illustration des luminaires est à titre d’exemple seulement.
Combined wattage of all fixtures on line (in
Watts) Wire Gage (0-75')Wire Gage (75'-150')Wire Gage (150'-250')
0-60 18 16 14
60-120 16 14 12
120-180 14 12 12
180-240 12 12 Not recommended
240-300 12 Not recommended Not recommended
Calibre del cable
(75'-150')
Calibre del cable
(0-75')
Calibre del cable
(150'-250')
0-60 18 16 14
60-120 16 14 12
120-180 14 12 12
180-240 12 12
240-300 12
Voltaje combinado de todas las lámparas
(en vatios)
No recomendado No recomendado
No recomendado
Gauge du fil (0-75') Gauge du fil (75'-150') Gauge du fil (150'-250')
0-60 18 16 14
60-120 16 14 12
120-180 14 12 12
180-240 12 12
240-300 12
Wattage total de tout les luminaires sur la
ligne (en watts)
Pas recommandéPas recommandé
Pas recommandé
The landscape wire should run from the transformer
to each light without being cut. Do not run the
landscape wire within 10 feet (3.05m) of a pool, spa
or fountain. If the landscape wire is too long, cut it
with a cable cutter.
The landscape wire should be protected by routing it
close to proximity of the light fixture or next to a
building, deck or fence. Use cable suitable for low
voltage landscape lighting.
See chart below for recommended cable gauges.
*Suitable cable should be sized in accordance to the table, should be Type SPT-2W.
If you cannot find this cable at your local hardware or home improvement store then
please call customer service at 1-888-867-6095 or e-mail at
[email protected] to order the cable needed.
Le câble pour jardin doit aller du transformateur à chaque
luminaire sans être coupé. Ne pas faire passer
le câble à moins de 3.05 mètres (10pi) d’une piscine,
d’une cuve thermale ou d’une fontaine. Si le câble pour
jardin est trop long, coupez-le avec une pince coupe-câble.
Il faut protéger le câble pour jardin en le faisant passer
près du luminaire ou de l’édifice, de la terrasse ou de la
clôture.
Veuillez vous référer à la charte ci-dessous pour les
grosseurs de câble appropriées.
Le choix de la grosseur du câble doit être fait selon le tableau ci-joint et doit être
de type SPT-2W. Si vous ne trouvez pas ce câble à votre magasin ou quincaillerie de
quartier, alors contactez le service à la clientèle au 1-888-867-6095 ou par courriel au
[email protected]

* llustration of xture is for example only.
* Le luminaire illustré n’est qu’un exemple.
It is recommended to adjust your lighting effect at night before
burying the cable.
Nous recommandons de régler les effets de lumière la nuit avant
d’enterrer le câble.
The landscape wire and connector can also be hidden under stone or
buried under grass at a maximum depth of 6” (15,24cm).
Le câble pour jardin et le connecteur peuvent également être cachés par
du gravier ou être enterrés sous le gazon à une profondeur maximum de
15,24cm (6po).
6’’ (15,24cm) max.
* llustration of xture is for example only.
* Le luminaire illustré n’est qu’un exemple.
5.Light adjustment
Réglage de la
lumière
6. Bury the landscape wire
Enterrer le câble pour
jardin
All of the lights fail to
work
7. Troubleshooting
Guide de dépannage
Aucune lumière ne
s’allume
Only some lights work
Quelques lumières
s’allument
• Check that the transformer power is on.
• Check if there is a loose connection at the transfomer screw terminal.
• Check that the control switch is not in the OFF setting.
• Vérifier que les luminaires sont sous tension.
• Vérifier que toutes les connexions sont bien serrées aux bornes du transformateur.
• Vérifier que l’interrupteur n’est pas en position ARRÊT « OFF ».
• The problem here is with the fixture's connector or LED.
• Check the connector to make sure the wire stabs have pierced the landscape wire.
• Le problème se situe au niveau du connecteur du luminaire ou au niveau du DEL.
• Vérifier que les pointes de connexion ont percé le câble de jardin.
• To clean, wash with a damp soft cloth.
• Replacement parts may be ordered by using the
fixture model number and the part’s name.
• Pour nettoyer, laver avec un chiffon doux et humide.
• Les pièces de rechange peuvent être commandées en mentionnant
le numéro de modèle du luminaire et le nom de la pièce.
8. Maintenance
8. Entretien
[email protected]
CUSTOMER SERVICE SERVICE À LA CLIENTÈLE
