StetSom STX2848 User manual

Processador de Áudio Digital
Digital Audio Processor
Procesador de Audio Digital
STX2848
19977_R1
CERTIFICADO DE GARANTIA
A STETSOM, através da sua rede de Assistência Técnica Autorizada, garante ao comprador dos produtos serviço de Assistência Técnica sem custo de substituição dos
componentes ou partes, bem como mão-de-obra necessária para reparos de eventuais defeitos devidamente constatados como sendo de fabricação. Os reparos serão
promovidos pela Assistência Técnica Autorizada especialmente designada pela STETSOM.
CONSULTE A RELAÇÃO DE POSTOS AUTORIZADOS NO SITE: wwww.stetsom.com.br/pt/assistencias-tecnica
Caso não localize assistência técnica em sua cidade, entre em contato conosco: SAC 3003-1900 ou 18 2104-9412
CONDIÇÕES DE PRAZO DA GARANTIA:
A nossa garantia é de 1 (um) ano contra defeitos de fabricação. A sua validade é iniciada a partir da data da Venda ao Consumidor FINAL.
Para fazer uso dos benefícios desta garantia, é necessária a apresentação de um dos documentos abaixo: NOTA DE VENDA ao Consumidor Final, GARANTIA ESTENDIDA
ou este CERTIFICADO devidamente preenchido.
GARANTIA ESTENDIDA:
Acesse o site: www.stetsom.com.br/garantiaestendida e registre sua compra com a CHAVE DO PRODUTO.
(Chave do produto está na etiqueta do produto acima do número de série. Exemplo: SQS 122S5P145785).
CASOS EM QUE SE PERDE A GARANTIA:
Perde a garantia do produto:
1 - Após 1 ano da emissão da nota fiscal de venda ao consumidor ou 1 ano do preenchimento do certifcado de garantia (datado e carimbado pelo lojista ou instalador)
ou 1 ano da data de fabricação.
2 - Violação dos selos de garantia, alteração ou remoção do número de série ou lote do produto.
3 - Se o produto sofrer mau uso, descuidos causados por acidente como: Água, Fogo, Queda, instalado em condições adversas as orientações contidas no manual de instalação
que acompanha o produto.
4 - Danos e alterações no circuito ou adaptação de peças não originais.
5 - Utilizar instalação fora das especifcações técnicas do manual.
DÚVIDAS E ORIENTAÇÕES:
A STETSOM oferece um serviço de atendimento ao consumidor (SAC) para esclarecer dúvidas e orientações sobre os produtos e serviços. Entre em contato conosco
através dos canais:
Telefone: 3003-1900 custo de uma ligação local. / E-mail: [email protected] - Site: www.stetsom.com.br
ATENÇÃO: OUVIR MÚSICA ACIMA DE 85 DECIBÉIS PODE CAUSAR DANOS AO SISTEMA AUDITIVO / LEI FEDERAL Nº 11.291/06
The STETSOM, through its network of Authorized Service guarantees the buyer of the Technical Assistance Service products cost of replacement components or parts
and hand labor required to repair any duly observed defects as manufacturing. Repairs will be promoted by the Authorized Technical Assistance specially designated
by STETSOM.
CHECK THE STATIONS OF RELATIONSHIP AUTHORIZED ON SITE: www.stetsom.com.br/en/assistencias-tecnica
If you do not locate technical assistance in your city, please contact us at USA 786 265 1960 or BR [phone]
WARRANTY TERM CONDITIONS:
Our warranty is 1 (one) year against manufacturing defects. Its validity starts from the date and Sale Consumer FINAL.
To make use of the benefits of this warranty, the presentation of the documents required below: SALES Note to the end consumer or this completed CERTIFICATE.
CASES THAT LOSE THE WARRANTY:
Lose the product warranty:
1 - 1 year after the issuance of the invoice of sale to the consumer or 1 year of completing certificate of warranty (dated and stamped by the retailer or installer) or 1
year from date of manufacture.
2 - Violation of seals, alteration or removal of the serial number or batch of the product.
3 - If the product suffer misuse, oversights caused by accident as: Water, Fire, Fall, installed in adverse conditions the guidelines contained in the installation manual
that came with the product.
4 - Damages and changes in the circuit or adaptation of non-original parts.
5 - Use installation outside the specifications manual techniques.
QUESTIONS AND GUIDELINES:
The STETSOM offers a customer care service (SAC) to answer questions and guidance on products and services. Please contact us through the channels:
Phone: USA 786 265 1960 cost of a local call. / E-mail: [email protected] - Site: www.stetsom.com
WARRANTY INFORMATION
CERTIFICACIÓN DE GARANTIA
ES
Revendedor Carimbo:
Dealer Stamp:
Revendedor con sello:
Data da Compra /
Date of Purchase /
Data di Acquisto:
Série /
Serie:
Mês/Ano de fabricação:
Month/Year manufacturing:
Mes/Año de fabricación:
STETSOM INDUSTRIA ELETRÔNICA LTDA. - CNPJ: 61.974.911/0001-04
RUA MARIANO ARENALES BENITO, 645 - DISTRITO INDUSTRIAL - CEP 19043-130 - PRESIDENTE PRUDENTE - SP
STETSOM, a través de su red de Asistencia Técnica Autorizada, garantiza al comprador de los productos, el servicio de Asistencia Técnica sin costos de sustitución de los
componentes o piezas, así como mano obrera necesaria para arreglos de eventuales defectos debidamente constatados como siendo desde su fabricación. Los arreglos se
harán pos la Asistencia Técnica Autorizada, especialmente designada por STETSOM.
CONSULTE LA RELACIÓN DE AUTORIZADOS EN EL SITIO: www.stetsom.co.br/pt/assistencias-tecnica
Si no hay asistencia para tu ciudad, contáctanos SAC + 55 18 2104-9412
CONDICIONES DE PLAZOS PARA GARANTÍA:
Garantizamos el producto en hasta 1 (uno) año en contra los defectos de fabricación. Su caducidad se inicia a partir de la Fecha de Venta al Consumidor Final.
Para beneficiarse de la garantía, se necesita presentar la siguiente documentación: BOLETA DE VENTA al Consumidor Final, Garantía Extendida o esta misma
CERTIFICACIÓN debidamente rellenada.
SITUACIONES DE PÉRDIDA DE LA GARANTÍA
Se acaba la garantía del producto:
1 - Pasado 1 año de la emisión de la boleta de venta al consumidor o 1 año después de rellenado la certificación de garantía (Fechado y sellado por el vendedor o
instalador) o 1 año de la fecha de fabricación.
2 - Violación de los sellos de garantía, cambios o retirada del número de serie o lote del producto.
3 - Mal uso del producto, descuido y accidentes como: agua, fuego, caída, instalación incorrecta o diferente de lo aconsejado en este manual.
4 - Daños o cambios en el circuito o adaptación de piezas no originales.
5 - Instalación en desacuerdo con las especificaciones técnicas de este manual.
DUDAS Y ORIENTACIONES:
STETSOM ofrece un servicio de atención al consumidor (SAC) para aclarar dudas y orientar acerca de los productos y servicios. Contáctenos a través de los canales:
Teléfono USA 786 265 1960 or BR [phone] / Correo electrónico: [email protected] - Sitio web: www.stetsom.com.br

•INTRODUÇÃO
O STX2848 é um processador de áudio digital que oferece uma enorme variedade de ajustes e configurações de alta precisão para melhorar
o desempenho do seu sistema de áudio. Possui dois DSPs (Processador de Sinais Digitais) que realizam em tempo real equalizações, filtros
de crossover, alinhamento, controle de ganho, inversão de fase, limiter, roteamento digital de entradas e saídas, entre outros tratamentos.
•DESCRIÇÃO GERAL:
1 – (+BAT): Alimentação positivo do aparelho, conecte o terminal ao PÓLO POSITIVO da bateria (+12V), utilizando cabo com bitola mínima
2,5mm² (AWG 13). É recomendado o uso de FUSÍVEL de proteção externo (1A).
2 – GND: Negativo (Terra) deverá ser conectado ao chassi do veículo com cabo de no mínimo 2,5mm².
3 – REM: Acionamento automático – Poderá ser ligado na saída para antena elétrica do CD/DVD/MP3-Player, através de um cabo de bitola
0,5mm² (AWG 20).
4 – DISPLAY: Display LCD.
5 – ENCODER: Interface de navegação, ajuste de parâmetros, “Enter” (pressionamento rápido), “Return” (pressionamento longo).
6 – HOTKEYS: Pressionamento rápido – Teclas de atalhos para seleção dos canais de saída durante edição de parâmetros. Pressionamento
longo – Liga/Desliga canal de saída específico. Aceso azul– Canal de Saída Ligado. Aceso vermelho – Canal de Saída Desligado.
7 – LEDS LIMITER: Os LEDs acenderão quando o “Limiter” do canal em questão estiver atuando, são utilizados também como indicadores
de saturação de saída.
8 – ENTRADAS: Entradas A e B independentes.
9 – SAÍDAS: Saídas de 1 a 8 independentes.
10 – LEDS MÁXIMO SINAL ENTRADA: Os LEDs acenderão indicando que o sinal da respectiva entrada atingiu o nível máximo permitido.
Leia este manual cuidadosamente antes de instalar o processador de áudio digital STX2848. As instruções de montagem e conexões devem
ser seguidas de forma precisa, se necessário consulte nosso SAC.
Todas as conexões de bateria (alimentação), sinais de entrada e saída são feitas facilmente e com segurança através do conector de alimentação
e conectores RCA.
O sinal de acionamento automático do STX2848 deverá ser o mesmo dos amplificadores ou deverá ser sequenciado da
seguinte maneira: STX2848 liga primeiro que os amplificadores e STX2848 desliga depois dos amplificadores.
1) Para não danificar os cabos, tome cuidado para que eles não passem através de bordas metálicas pontiagudas;
2) Distribua todos os cabos o mais longe possível dos cabos de ignição, módulos de injeção eletrônica e chave de partida, pois eles podem
gerar interferências no som;
3) Mantenha o comprimento dos cabos RCA o mais curto possível. É melhor usar cabos de alimentação compridos e diminuir os cabos RCA.
(Recomendamos os Cabos RCA com Blindagem Tripla - STETSOM).
•RECURSOS
O STX2848 possui 2 entradas e 8 saídas independentes, e as seguintes funções:
• Equalizador gráfico de entrada (15 bandas e predefinições de equalização);
• Equalizador paramétrico de entrada (frequência, ganho, fator Q);
• Equalizador paramétrico por saída (frequência, ganho, fator Q);
• Roteamento entre entradas e saídas;
• Crossover de alta precisão com filtros Butterworth e Linkwitz-Riley e atenuações até 48 dB/8ª;
• Alinhamento/atraso de alta precisão;
• Inversão de fase;
• Limiter com ajuste de Threshould, Attack e Release;
• Ganho independente e mute por saída e volume master;
• Memória de trabalho com salvamento automático das configurações;
• Permite salvar e carregar os ajustes feitos pelo usuário;
• Senha de segurança para bloquear modificação dos parâmetros;
• Gerador de frequência, varredura de frequência e gerador de ruído rosa;
• Proteção de tela com texto rotativo.
NAVEGAÇÃO E CONTROLE
A navegação e controle do STX2848 são feitos através do botão giratório “ENCODER” e das teclas de atalho “HOTKEYS”.
ENCODER
Giro: NAVEGAÇÃO, INCREMENTO E DECREMENTO DE VALORES.
Aperto Rápido: ENTRAR, SELECIONAR, PULAR PARÂMETRO.
Aperto Longo: RETORNAR TELA.
HOTKEYS
Aperto rápido: SELEÇÃO DE CANAL DE SAÍDA.
Aperto longo: LIGA/DESLIGA SAÍDA.
• ANTES DE INSTALAR
PORTUGUÊS
Menu Principal
Audio Equalizador Gráfico de Entrada
Equalizador Paramétrico de Entrada
Equalizador Paramétrico de Saída
Roteamento Entrada e Saída de Áudio
Crossover
Alinhamento
Bloqueia / Desbloqueia
Alterar Senha
Frequência
Varredura
Ruído Rosa
Fase
Limiter
Ganho
Mute
Predefinições
Equalizador Gráfico
Predefinições
Crossover
Salvar
Carregar
Copiar Canal
Senha/Segurança
Gerador de Áudio
Texto/Exibição
Linguagem
O equalizador gráfico de entrada possui 15 bandas, permite variação de ±12 dB por banda, com passo de 0,1 dB, com frequências
igualmente espaçadas em 2/3 de oitava, no intervalo de 25 a 16kHz em conformidade com os requisitos da ISO. O equalizador gráfico atua
sobre as duas entradas simultaneamente.
O equalizador paramétrico permite que você escolha um ganho/atenuação em uma frequência específica, assim como a largura da banda
desse equalizador por meio do fator Q, quanto menor o Q maior será a largura dessa banda de equalização, afetando em maior proporção
as frequências vizinhas.
O STX2848 possui 9 equalizadores paramétricos distribuídos da seguinte maneira, 1 para as entradas e 8 para as saídas (1 por saída).
O STX2848 oferece também 12 predefinições de equalização gráfica: FLAT, LOUDNESS, BASS BOOST, MID BASS, TREBLE BOOST, POWERFUL,
ELECTRONIC, ROCK, HIP HOP, VOCAL, POP e PANCADAO. As quais são selecionadas a partir da tela “PREDEF. GEQ IN” no menu principal.
EQ GRAFICO
f: 63 Hz +2.6 dB
MENU PRINCIPAL
Predef. GEQ IN
EQPARAM.ENTRADA
freq.: 214 Hz
PREDEF. GEQ IN
Loudness
EQPARAM.ENTRADA
ganho: +3.2 dB
EQPARAM.ENTRADA
Q: 1.4
• EQUALIZADOR GRÁFICO DE ENTRADA
• MAPAS DE TELAS
• EQUALIZADOR PARAMÉTRICO

A função de roteamento permite selecionar a fonte de áudio A, B ou A+B (Soma) para cada saída. Girando o “ENCODER” muda-se a
fonte de áudio para a via selecionada. Para selecionar outro canal, basta apertar rapidamente a tecla de atalho “HOTKEY” correspondente.
ENTR/SAIDA AUDIO
IN A+B ---> OUT1
Com a função crossover podemos definir precisamente as frequências de corte dos filtros passa baixa, passa alta, atenuações e topologia dos
filtros individualmente por saída.
Os filtros e atenuações disponíveis são:
• ROTEAMENTO DE ENTRADAS E SAÍDAS
• CROSSOVER
HPF OUT1
f:12 Hz LR48
LPF OUT1
f: 107 Hz BT12
ATRASO OUT1
12.0cm 0.349ms
Na tela de “CROSSOVER” cada aperto rápido no “ENCODER” altera o parâmetro em edição, entre saída, tipo de filtro, frequência e
atenuação/topologia.
Para selecionar outro canal de saída para edição também é possível apertando rapidamente a tecla de atalho “HOTKEY” da saída
correspondente.

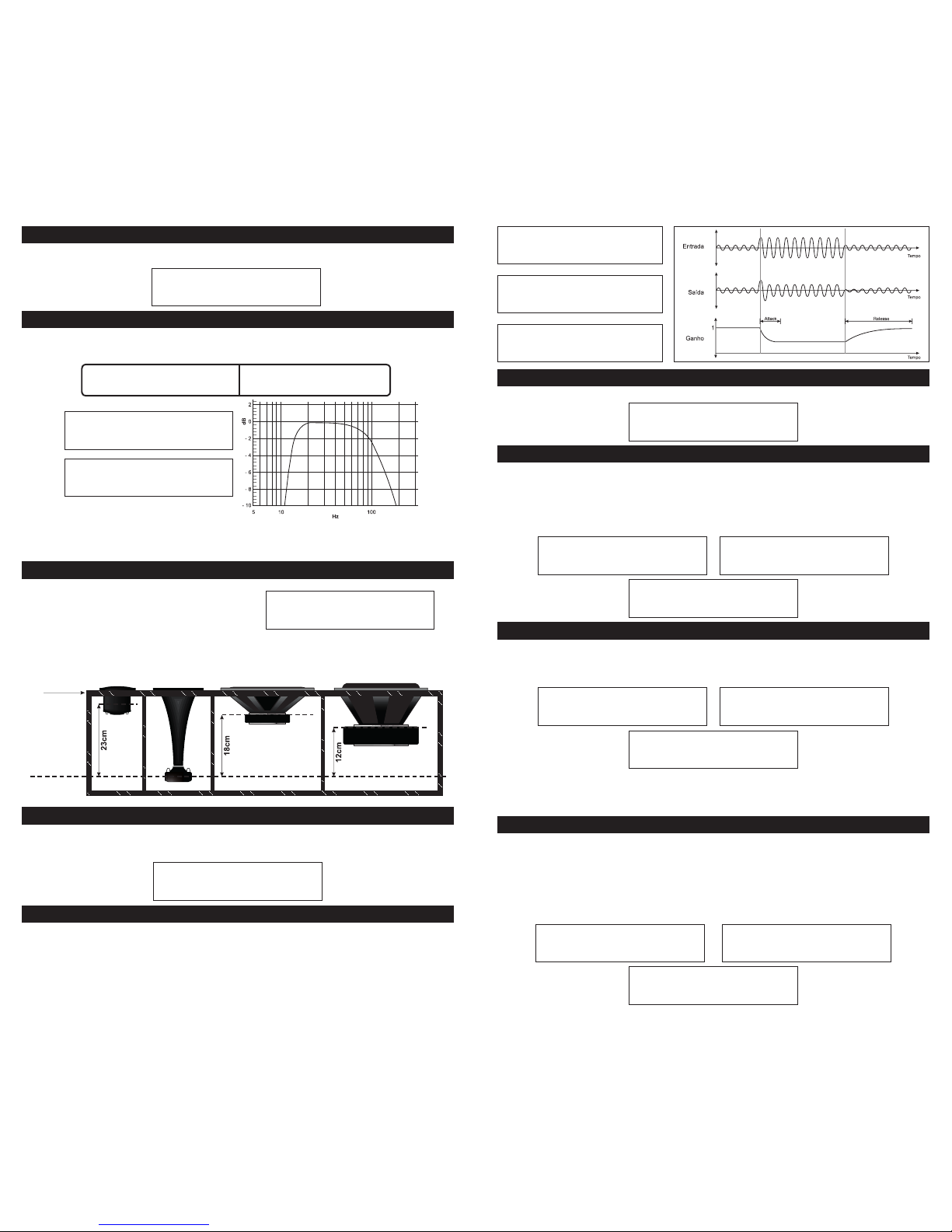

Com a função alinhamento/atraso é possível alinhar os transdutores
(alto-falantes) digitalmente através da correção de tempo realizado
pelos DSPs, garantindo que os sons de todos os alto-falantes cheguem
simultaneamente ao ouvinte, evitando cancelamento entre frequências
e melhorando a fidelidade sonora.
O ajuste pode ser realizado da seguinte forma:
2. Meça a distância das demais bobinas em relação à bobina de
referência. Essas serão as distâncias utilizadas na configuração do
atraso de cada canal de saída.
1. Identifique a bobina mais distante do ouvinte ou painel frontal da
caixa, e tenha essa bobina como referência;
HPF: Butterworth 12/18/24/36/48 dB/8ª
Linkwitz-Riley 12/18/24/36/48 dB/8ª
LPF: Butterworth 12/18/24/36 dB/8ª
Linkwitz-Riley 12/18/24/36 dB/8ª
Painel Frontal
da Caixa
Referência (*)
• ALINHAMENTO / ATRASO
LIMITER
THRES.: -9.5 dB
LIMITER
ATTACK: 0.1 ms
LIMITER
RELEASE: 500 ms
OUT1: ON
EQ GRAFICO: ON
DESL. TODAS-ENTER
EQ GRAFICO: ON
LIGA TODAS-ENTER
EQ GRAFICO: ON
VOL.GERAL: 82%
OUT1 GANHO: +3dB
Nessa tela podemos ajustar os ganhos individuais das saídas no intervalo de -45 a +15 dB e o volume geral de 0 a 100%.
As saídas podem ser ligadas e desligadas individualmente de forma rápida mantendo pressionada a tecla de atalho “HOTKEY” da saída
correspondente, a cor do LED indica o estado da saída.
- AZUL: Saída Ligada.
- VERMELHO: Saída Desligada (mute).
Na tela “MUTE”, podemos ainda desligar e ligar todos os canais de saída simultaneamente utilizando o “ENCODER” vá para o campo de saídas
e selecione “DESL.TODAS-ENTER” ou “LIGA TODAS-ENTER”, em seguida dê um aperto rápido no “ENCODER”. É possível também ligar e
desligar o equalizador gráfico de entrada.
• GANHO DE SAÍDA
• LIGA / DESLIGA SAÍDAS
FASE
OUT1:180
Essa função é útil para resolver problemas de cancelamento de frequências. Nessa tela é possível inverter a fase de todas as saídas de forma
independente. Girando o “ENCODER” muda-se a fase (0° ou 180°) da saída correspondente. Para selecionar outro canal, basta apertar
rapidamente a tecla de atalho “HOTKEY” correspondente.
• INVERSÃO DE FASE
Para proteger seus amplificadores e alto-falantes, o STX2848 possui um Limiter com o sistema “Dynamic Attack-Release” integrado para cada
uma das 8 saídas. Use essa função para atenuar e limitar picos de sinais prejudiciais para o sistema.
O parâmetro Threshold (-24 a 0 dB) define um limiar para ação do Limiter, quando esse limiar é excedido o Limiter é acionado.
O parâmetro Attack (0,1 a 100 ms) define a rapidez com que o Limiter reage/atua quando o sinal excede o Threshold.
O parâmetro Release (1 a 1600 ms) controla o tempo de recuperação decorrido entre o momento em que o sinal cai abaixo do Threshold e
a desativação do Limiter.
Além dos ajustes manuais dos valores Attack e Release é possível habilitar o modo “AUTO”, onde os parâmetros Attack e Release são
controlados em tempo real pelo sistema “Dynamic Attack-Release”, proporcionando condições ideais para fidelidade sonora.
• LIMITER
SALVAR MEMORIA1
8Vias_Stetsom->
O STX2848 disponibiliza através da função “SALVAR” 4 espaços de memória para que sejam salvos todos os parâmetros ajustados,
permitindo nomear memórias com até 15 caracteres. Além dos espaços de memória disponíveis para o usuário, existe o salvamento
automático, onde todos os parâmetros e configurações são salvos em uma memória de trabalho independente, ou seja, caso haja uma queda
na alimentação ou o produto seja desligado durante as configurações, estas não serão perdidas. Esta função não pode ser desabilitada.
Para carregar parâmetros salvos anteriormente temos a função “CARREGAR”, onde é possível também carregar os parâmetros iniciais do
equipamento através da memória “PADRAO”.
Se você quiser restaurar todos os parâmetros de fábrica do STX2848, mantenha simultaneamente pressionadas as teclas de atalho
“HOTKEYS” das saídas 1, 2 e 3; e ligue o aparelho. Este procedimento apagará inclusive todas as memórias internas.
• SALVAR / CARREGAR / RESTAURAR CONFIGURAÇÕES
CARREGAR
Padrao
RESET DE FABRICA
NAO [SIM]
Esta função permite copiar todas as configurações de áudio de um canal de saída para outro.
As funções copiadas são: equalizador paramétrico de saída, roteamento, crossover, alinhamento, inversão de fase, limiter, ganho e mute.
1. Selecione a o canal de saída de “ORIGEM” através das teclas de atalho “HOTKEY” ou pelo giro do “ENCODER”, dê um aperto rápido no
“ENCODER”;
2. Selecione a o canal de saída de “DESTINO” através das teclas de atalho “HOTKEY” ou pelo giro do “ENCODER”, dê um aperto rápido no
“ENCODER”;
3. Uma mensagem de confirmação aparecerá. Caso confirmado, as configurações do canal de saída de “ORIGEM” serão copiadas para o canal
de saída “DESTINO”, sobrescrevendo as configurações existentes no canal de saída “DESTINO”.
• COPIAR CANAL
COPIAR CANAL
Origem: OUT1
COPIAR CANAL
Destino: OUT2
COPIAR CANAL
NAO [SIM]

É possível selecionar entre os seguintes idiomas de operação: Inglês, Espanhol e Português.
• LINGUAGEM
LINGUAGEM
<< PORTUGUES >>
SENHA/SEGURANCA
Bloq./Desbloq.
Esta função permite o bloqueio de edição dos parâmetros do STX2848, bloqueando inclusive as funções de salvar e carregar configurações.
Através de “SENHA/SEGURANÇA” é possível bloquear/desbloquear “Bloq./Desbloq.” e alterar a senha de segurança “Alterar Senha”. A função
de ligar/desligar os canais de saída não é bloqueada. Senha de fábrica: STET (letras MAIÚSCULAS)
• SENHA DE SEGURANÇA
INSIRA A SENHA
____
FREQUENCIA
freq: 100 Hz
FREQUENCIA
ganho: -45.0 dB
FREQUENCIA
OFF [ON]
O STX2848 possui ferramentas para auxílio na regulagem do seu sistema sonoro, GERADOR DE FREQUÊNCIA, VARREDURA DE FREQUÊNCIA
e GERADOR DE RUÍDO ROSA. Essas ferramentas são fontes de sinais para todas as saídas, ou seja, durante sua utilização as entradas A e B
recebem os sinais internos dessas ferramentas, dessa maneira os sinais receberão os tratamentos e configurações de cada saída.
Frequência: permite gerar uma frequência específica com controle de ganho.
Cada aperto no “ENCODER” o parâmetro em edição é alterado entre frequência, ganho e ON/OFF. Com o gerador ligado ainda é possível
alterar a frequência e ganho em tempo real, e inclusive modificar outros parâmetros de áudio do processador.
Varredura: permite realizar uma varredura de frequência, com opção de selecionar a frequência inicial e final, o ganho, velocidade de
varredura e ON/OFF.
Ao ativar a varredura entra em um ciclo contínuo, para encerrar basta pressionar alguma das “HOTKEYS” ou movimentar o “ENCODER”.
• GERADOR DE ÁUDIO
SENHA/SEGURANCA
Alterar Senha
ALTERAR SENHA
Senha Atual:____
VARREDURA
Inicio: 10 Hz
VARREDURA
Fim: 22000 Hz
VARREDURA
ganho: -45.0 dB
VARREDURA
Veloc: medio
VARREDURA
OFF [ON]
Tempo / Time
Amplitude
Ruído Rosa: permite gerar um sinal que mantém a mesma magnitude para toda a escala de frequência, utilizado geralmente para calibrar
sistemas de áudio a fim de obter resposta plana e com o devido alinhamento entre as vias.
Cada aperto no “ENCODER” o parâmetro em edição é alterado entre ganho e ON/OFF. Com o ruído rosa ligado ainda é possível alterar o
ganho do ruído em tempo real, e inclusive modificar outros parâmetros de áudio do processador.
RUIDO ROSA
ganho: -45.0 dB
RUIDO ROSA
OFF [ON]
O STX2848 possui a função de proteção de tela “TEXTO/EXIBIÇÃO”, onde é possível definir um texto passante de até 15 caracteres.
• PROTEÇÃO DE TELA
TEXTO/EXIBICAO
Stetsom STX2848
• DIAGRAMA FUNCIONAL
Número de Canais de Entrada:
Número de Canais de Saída:
Equalizador Gráfico:
Predefinições de Equalização Gráfica:
Equalizador Paramétrico:
Crossover com Frequência Variável:
Predefinições de Crossover:
Roteamento entre Entradas e Saídas:
Alinhamento:
Inversão de Fase:
Limiter:
Ganho de Saída:
Master Level:
Posições de Memória Save/Load:
Cópia de Canais:
Segurança:
Gerador de Frequência:
Varredura de Frequência:
Gerador de Ruído Rosa:
Proteção de Tela:
Idiomas:
Latência:
Impedância de Entrada:
Impedância de Saída:
Máx. Tensão de Entrada:
Máx. Tensão de Saída:
Indicador de Saturação de Entrada:
Indicador de Saturação de Saída:
Relação Sinal Ruído:
Distorção Harmônica Total:
Separação de Canais:
Resposta em Frequência:
Alimentação:
Máx. Consumo de Corrente:
Dimensões (A x L x C):
Peso:
2
8
15 Bandas, Ganho ±12dB
12
1 Entrada + 1 por Saída, Ganho ±12dB, Fator Q 0,4 a 10,0
Butterworth 12/18/24/36/48 dB/8ª - Linkwitz-Riley 12/18/24/36/48 dB/8ª
11
A, B ou A+B
0 a 8ms (275cm)
0° ou 180°
Threshold -24 a 0dB / Attack 0,1 a 100,0ms
Release 1 a 1600ms / Attack/Release - Manual ou Automático
-45 a +15dB
0 a 100%
Memória de trabalho (autosave) + 4 posições de memória
Copia configurações entre os canais de saída
Senha de segurança de 4 dígitos
10Hz a 22kHz, Level -60 a 0dB
Freq. inicial e final 10Hz a 22kHz / Level -60 a 0dB / Controle de velocidade
10Hz a 22kHz, Level -60 a 0dB
Texto editável com 15 posições
Portugûes, Inglês e Espanhol
1,08ms
10 kΩ
47 Ω
5,6 Vpp (+8,2 dBu)
5,6 Vpp (+8,2 dBu)
1 por Entrada
1 por Saída (com vínculo ao Limiter)
>90dB
<0,01%
>80dB
10Hz a 22,5kHz @ -1dB
10V a 15V DC
450mA @12,6V DC
37 x 200 x 101 mm
460g
ESPECIFICAÇÕES TÉCNICAS

Main Menu
Audio Processing Graphic Input Equalizer
Parametric Input Equalizer
Parametric Output Equalizer
Routing Audio Input and Output
Crossover
Delay
Lock/Unlock
Change Password
Tone Generator
Frequency Sweep
Pink Noise
Phase
Limiter
Gain
Mute
Default settings
Crossover
Crossover Presets
Save
Load
Copy Channel
Security
Tools
Screensaver
Language
• MAP OF SCREENS
ENGLISH
• INTRODUCTION
The STX2848 is a digital audio processor that offers an enormous variety of high accuracy settings and configurations for improving your
audio system’s performance. It is composed of two DSP’s (Digital Sound Processors) that provide real-time equalizing, filtering, balancing,
gain, phase inversion, limiting, and digital output and input routing among other treatments.
• OVERVIEW:
1 - (+ BAT): For the positive charging source, connect the terminal to the positive pole of the battery (+12 V) using, at minimum, a cable with
a gauge of 2.5 mm² (AWG 13). Use of an external protection fuse (1A) is highly recommended.
2 - GND: The negative (ground) must be connected to the vehicle chassis by a cable with a gauge of at least 2.5 mm².
3 - REM : Automatic activation may be connected to the output of the power antenna for the CD/DVD/MP3 player via 0.5 mm² gauge cable
(AWG 20).
4 - DISPLAY: LCD display.
5 - ENCODER: navigation interface, settings adjustment, “Enter” (quick press), “Return” (hold).
6 - HOTKEYS : Quick press will pull up shortcut keys configuring output channels when changing settings. HOLD will turn specific output
channels on or off. Blue light - channel output on. Red light - channel output off.
7 - LEDS LIMITER: The LEDs will light when the “Limiter” of the channel in question is acting, they are also used as indicators of output
saturation.
8 - INPUTS: Individual A and B inputs.
9 - OUTPUTS: 1 to 8 individual outputs.
10 - MAXIMUM LEDS INPUT SIGNAL: The LEDs will light indicating that the respective input signal has reached the maximum level allowed.
Read this manual carefully before installing the STX2848 digital audio processor. The instructions for installation and connections must be
followed precisely. If necessary, contact our Customer Service.
All battery connections (power feed), inputs and outputs can be set up easily and safely using the power and RCA connectors.
The STX2848’s auto turn on signal should be the same as that of the amplifiers or it should be sequenced as follows:
STX2848 switches on first, then STX2848 switches off after the amplifiers.
1) To avoid damaging the cables, make sure that they are not installed across sharp metal edges.
2) Keep all cables as far as possible from the ignition, ignition cables and electronic fuel injection modules, since they may cause sound
interference.
3) Keep the length of RCA cables as short as possible. It is best to use long power cords and decrease the length of RCA cables.
(We recommend triple-shielded RCA cables STETSOM).
•RESOURCES
The STX2848 has 2 independent inputs and 8 outputs, and the following functions:
• Graphic input equalizer (15 bands and equalization presets);
• Parametric input equalizer (frequency, gain, Q factor);
• Parametric equalizer per output (frequency, gain, Q factor);
• Routing between inputs and outputs;
• High precision crossover with Butterworth and Linkwitz-Riley filters and attenuations up to 48 dB / 8th;
• High precision alignment / delay;
• Phase inversion;
• Limiter with Threshould, Attack and Release adjustment;
• Independent gain and mute per output and master volume;
• Working memory with automatic saving of settings;
• Allows you to save and load the settings made by the user;
• Security password to block parameter modification;
• Frequency generator, frequency sweep and pink noise generator;
• Screen saver with rotating text.
NAVIGATION AND CONTROL
Navigation and control of the STX2848 are made via the “ENCODER” knob and the “HOTKEYS” hotkeys.
ENCODER
Rotation: NAVIGATION/INCREASE/DECREASE
Quick Press: ENTER/SELECT
Hold: RETURN
HOTKEYS
Quick press: SELECT CHANNEL
Hold: OUTPUT ON / OFF
• BEFORE INSTALLING
The input graphic equalizer has 15 bands, allowing a variation of ± 12 dB per band, with a pitch of 0.1 dB, with frequencies equally spaced
in 2/3 octave, in the range of 25 to 16 kHz in accordance with ISO requirements . The graphic equalizer acts on the two inputs simultaneously.
The STX2848 comes with 12 graphic equalizer presets: FLAT, LOUDNESS, BASS BOOST, MID BASS, TREBLE BOOST, POWERFUL, ELECTRONIC,
ROCK, HIP HOP, VOCAL, POP, and PANCADAO (heavy beat). These can be found under the “Graph EQ Presets” menu on the main screen.
GRAPHIC EQ
f: 63 Hz +2.6 dB
MAIN MENU
Graph EQ Presets
GRAPH EQ PRESETS
Loudness
• GRAPHIC INPUT EQUALIZER
The parametric equalizer allows you to choose a gain / attenuation at a specific frequency, as well as the bandwidth of that equalizer by means
of the Q factor, the smaller the Q the greater the width of that equalization band, affecting to a greater extent the neighboring frequencies .
The STX2848 has 9 parametric equalizers distributed as follows, 1 for the inputs and 8 for the outputs (1 for output).
PARAMETRIC EQ
freq.: 214 Hz
PARAMETRIC EQ
ganho: +3.2 dB
PARAMETRIC EQ
Q: 1.4
• PARAMETRIC EQUALIZER

SAVE SLOT1
8Vias_Stetsom->
To load previously saved settings use the “LOAD” function. This function also allows the factory presents to be loaded via the “DEFAULT”
memory.
If you want to restore all of the STX2848’s factory settings, simultaneously hold down the “HOTKEY” shortcut keys for outputs 1, 2 and 3
while turning on the device.
This procedure will erase all internal settings and saves.
LOAD
Default
FACTORY RESET
NO [YES]
OUT1: ON
GRAPH EQ: ON
MUTE ALL (ENTER)
GRAPH EQ: ON
ON ALL [ENTER]
GRAPH EQ: ON
The outputs can be switched individually on and off quickly by holding down the hotkey that corresponds to the output. The LED color indicates
the status of the output.
- BLUE: Output ON.
- RED: Output OFF (MUTE).
In the “MUTE” screen, you can still turn off and on all the output channels simultaneously using the “ENCODER” go to the output field and
select “ALL-ENTER” or “ALL-ENTER ON”. Then fast touch on “ENCODER”. You can also turn the input graphic equalizer on or off.
• ON/OFF OUTPUT (MUTE)
PHASE
OUT1:180
This function is used for resolving problems caused by canceling frequencies. From this screen you can reverse the phase of all outputs
individually. Turning the “Encoder” dial changes the phase (0° ou 180°) of the corresponding output. To select another channel, quickly press
the corresponding “HOTKEY” shortcut.
To protect your amplifiers and speakers, the STX2848 has a limiter with an integrated “Dynamic Attack-Release” system for each of the 4
outputs. Use this function to attenuate and prevent damage to the system caused by signal peaks.
The Threshold (-24 to 0dB) setting defines a threshold for the Limiter’s activation: the Limiter kicks in when this threshold is exceeded.
The Attack parameter (0.1 to 100 ms) defines how fast the Limiter reacts / acts when the signal exceeds the Threshold.
The Release parameter (1 to 1600 ms) controls the recovery time elapsed between the time the signal falls below the Threshold and
deactivation of the Limiter.
In addition to manual adjustments of Attack and Release values, it is possible to enable the “AUTO” mode, where the Attack and Release
parameters are controlled in real time by the “Dynamic Attack-Release” system, providing ideal conditions for sound fidelity
Painel Frontal
da Caixa
Referência (*)
• PHASE
• LIMITER
LIMITER
THRES.: -9.5 dB
LIMITER
ATTACK: 0.1 ms
LIMITER
RELEASE: 500 ms
This menu allows you to adjust the gains of the individual outputs within a range of -45 to +15 dB, as well as to increase the master
volume of the STX2848 from 0 to 100%.
• OUTPUT GAIN
MASTER LVL: 82%
OUT1 GAIN: +3dB
The purpose of the routing option allows you select the audio source A, B or A + B (sum) for each output. Turning the “Encoder” dial moves
the audio source to the selected route. To select another channel, quickly press the corresponding “HOTKEY”.
ROUTING
IN A+B ---> OUT1
• INPUT AND OUTPUT ROUTING
The crossover function allows precision definition of the cutoff frequencies for the high-pass filter and the low-pass filter, as well as filter
attenuations and topology individually by output.
The available filters and attenuations are:
HPF: Butterworth 12/18/24/36/48 dB/8ª
Linkwitz-Riley 12/18/24/36/48 dB/8ª
LPF: Butterworth 12/18/24/36 dB/8ª
Linkwitz-Riley 12/18/24/36 dB/8ª
• CROSSOVER
HPF OUT1
f:12 Hz LR48
LPF OUT1
f: 107 Hz BT12
Na tela “CROSSOVER”, cada fixação no “ENCODER” muda o parâmetro em edição, entre saída, tipo de filtro, freqüência e atenuação /
topologia.
To select another output channel for editing you can also quickly press the hotkey “HOTKEY” of the corresponding output.
DALAY OUT1
12.0cm 0.349ms
The Delay function allows for the digital alignment of transducers
(speakers) via the time correction performed by the DSP, and ensures
that the sound from all the speakers arrives at the listener with
improved audio fidelity while avoiding frequency cancellations.
The adjustment can be carried out as follows:
2. Measure the distance from the other coils to the reference coil.
These are the distances used in configuring the delay of each output
channel.
1. Identify the coil farthest from the listener or the front panel of the
box. This coil will be used as a reference;
• BALANCE / DELAY
The STX2848 has four memory slots available for saving personalized settings, accessed via the “SAVE” function. Saved settings can be
named with titles up to 15-characters long. Besides the memory space available to the user, there is autosave, where all parameters and
settings are saved in a separate working memory. Or rather, if there is a drop in power or the product is turned off during configuration, the
settings will not be lost. This function cannot be disabled.
• SAVE / LOAD / FACTORY RESET
This function allows you to copy all audio settings from one output channel to another.
The copied functions are: parametric output equalizer, routing, crossover, alignment, phase inversion, limiter, gain and mute.
1. Select an “SOURCE” output channel using the “HOTKEY” hotkeys or by turning the “ENCODER”, fasten “ENCODER”;
2. Select a “DESTINATION” output channel using the “HOTKEY” shortcut keys or by turning the “ENCODER”, fasten “ENCODER”;
3. A confirmation message will appear. If confirmed, as output channels from “ORIGIN” to the “DESTINATION” output channel, overwriting
as the “DESTINATION” output channel.
• COPY CHANNEL
COPY CHANNEL
Source:OUT1
COPY CHANNEL
Destination:OUT2
COPY CANNEL
NO [YES]

SECURITY
Lock/Unlock
This function locks the ability to edit the STX2848’s settings, including blocking the save and load settings. Via the “SECURITY” menu you can
lock, unlock (“LOCK/UNLOCK”) and change the password (“Change Password”). On/off for output channels is not blocked . Default password:
STET (all caps).
• SECURITY
ENTER PASSWORD
____
SECURITY
Charge Password
CHARGE PASSWORD
Current PW:____
Frequency Sweep: Allows you to perform a frequency scan, with the option of selecting the initial and final frequency, gain, scanning speed
and ON / OFF.
When activating the sweep enters a continuous cycle, to close it simply press any of the “HOTKEYS” or move the “ENCODER”.
You can select from the following operating languages: English, Spanish and Portuguese.
• LANGUAGE
• FUNCTIONAL DIAGRAM
LANGUAGE
<< ENGLISH >>
The STX2848 has tools to aid in the regulation of your sound system, TONE GENERATOR, FREQUENCY SWEEP and PINK NOISE GENERATOR.
These tools are signal sources for all outputs, that is, during their use as inputs.
Tone Generator: Generate a specific frequency with gain control.
Each press on the “ENCODER” parameter is edited between frequency, gain and ON / OFF. With the generator on it is still possible to change
the frequency and gain in real time, and even modify other audio parameters of the processor.
• TOOLS
TONE GENERATOR
freq: 100 Hz
TONE GENERATOR
gain:-45.0 dB
TONE GENERATOR
OFF [ON]
Number of Input Channels:
Number of Output Channels:
Graphic Equalizer:
Graphic Equalization Presets:
Parametric Equalizer:
Crossover with Variable Frequency:
Crossover Presets:
Routing between Inputs and Outputs:
Alignment:
Phase Inversion:
Limiter:
Output Gain:
Master Level:
Memory Positions Save / Load:
Copy of Channels:
Safety:
Frequency Generator:
Frequency Sweep:
Pink Noise Generator:
Screensaver:
Languages:
Latency:
Input Impedance:
Output Impedance:
Max Input Voltage:
Max Output Voltage:
Input Saturation Indicator:
Output Saturation Indicator:
Signal-to-noise ratio:
Total Harmonic Distortion (T.H.D):
Channel Separation:
Frequency Response:
Power supply:
Max Current Consumption:
Dimensions (W x H x D):
Weight:
2
8
15 Bands, gain ± 12dB
12
1 Input + 1 per Output, Gain ± 12dB, Q Factor 0.4 to 10.0
Butterworth 12/18/24/36/48 dB / 8th - Linkwitz-Riley 12/18/24/36/48 dB / 8th
11
A, B or A + B
0 to 8ms (275cm)
0 ° or 180 °
Threshold -24 to 0dB / Attack 0.1 to 100.0ms
Release 1 at 1600ms / Attack / Release - Manual or Automatic
-45 to + 15dB
0 to 100%
Working memory (autosave) + 4 memory positions
Copy settings between output channels
4-digit security password
10Hz to 22kHz, Level -60 to 0dB
Freq. Start and end 10Hz at 22kHz / Level -60 to 0dB / Speed control
10Hz to 22kHz, Level -60 to 0dB
Editable text with 15 positions
Portuguese, English and Spanish
1.08ms
10 kΩ
47 Ω
5.6 Vpp (+ 8.2 dBu)
5.6 Vpp (+ 8.2 dBu)
1 per Entry
1 per Output (with Limiter link)
> 90dB
<0.01%
> 80dB
10Hz @ 22.5kHz @ -1dB
10V to 15V DC
450mA @ 12.6V DC
37 x 200 x 101 mm
460g
TECHNICAL SPECIFICATIONS
FREQUENCY SWEEP
start: 10 Hz
FREQUENCY SWEEP
end: 22000 Hz
FREQUENCY SWEEP
gain: -45.0 dB
FREQUENCY SWEEP
speed:medium
FREQUENCY SWEEP
OFF [ON]
Tempo / Time
Amplitude
Pink Noise: Allows to generate a signal that maintains the same magnitude for the entire frequency range, generally used to calibrate audio
systems in order to obtain flat response and due alignment between the tracks.
Each press on the “ENCODER” parameter in editing is changed between gain and ON / OFF. With the pink noise on it is still possible to change
the gain of noise in real time, and even modify other audio parameters of the processor.
PINK NOISE
gain:-45.0 dB
PINK NOISE
OFF [ON]
The STX2848 has a screensaver function, which allows the user to define a 15-character scrolling text.
• SCREENSAVER
SCREENSAVER
Stetsom STX2848

NAVEGACIÓN Y CONTROL
Navegación y STX2848 control se hacen con el mando giratorio “Encoder” y teclas de acceso directo “HOTKEYS”.
ENCODER
Giro: NAVEGAÇÃO/INCREMENTO/DECREMENTO
Aperto rápido: ENTER/SELEÇÃO
Aperto longo: RETORNO
HOTKEYS
Aperto rápido: SELEÇÃO DE CANAL DE SAÍDA
Aperto longo: LIGA/DESLIGA SAÍDA
Menu Principal
Audio Ecualizador Gráfico
Ecualizador Paramétrico de Entrada
Ecualizador Paramétrico de Salida
Ruteo Entrada y Salida de Áudio
Crossover
Delay
Bloqueia / Desbloqueia
Cambiar Clave
Frecuencia
Barrido
Ruido Rosa
Fase
Limitador
Gain
Mute
Preajustar
Ecualizador Gráfico
Preajustes
Crossover
Guardar
Cargar
Copiar Canal
Clave
Gerador de Audio
Texto/ Pantalla
Lenguaje
El ecualizador gráfico de entrada tiene banda 15 permite la variación de ± 12 dB por banda, con 0,1 dB, con igualmente espaciadas 2/3
frecuencias de octava en el intervalo de 25 a 16 kHz de acuerdo con los requisitos de la ISO . El ecualizador gráfico actúa en ambas entradas
simultáneamente.
• ECUALIZADOR GRÁFICO
• MAPA DE LAS PANTALLAS
El STX2848 provee 12 predefiniciones de ecualización gráfica: FLAT, LOUDNESS, BASS BOOST, MID BASS, TREBLE BOOST, POWERFUL,
ELECTRONIC, ROCK, HIP HOP, VOCAL, POP y PANCADAO. Las cuales son seleccionadas a partir de “Predefiniciones EQ en el menú principal.
EQ GRAFICO
f: 63 Hz +2.6 dB
MENU PRINCIPAL
Preajust. GEQ IN
PREAJUST. GEQ IN
Loudness
El ecualizador paramétrico le permite elegir una ganancia / atenuación a una frecuencia específica, y el ancho de banda del ecualizador que
a través del factor Q, menor será la más alta Q será la anchura de esta banda de ecualización, que afecta a una gran proporción frecuencias
vecinas .
Los ecualizadores paramétricos 9 ha distribuido STX2848 como sigue, durante 1 a 8 entradas y salidas (uno por salida).
EQPARAM.ENTRADA
freq.: 214 Hz
EQPARAM.ENTRADA
ganho: +3.2 dB
EQPARAM.ENTRADA
Q: 1.4
• ECUALIZADOR PARAMÉTRICO
ESPAÑOL
• INTRODUCCION
El STX2848 es un procesador de audio digital que ofrece una gran variedad de ajustes y configuraciones de alta precisión para mejorar el
rendimiento de su sistema de audio. En el caso de que se trate de un sistema de gestión de señales digitales, que realiza en tiempo real las
ecualizaciones, filtros de crossover, alineación, control de ganancia, inversión de fase, limiter, enrutamiento digital de entradas y salidas,
entre otros tratamientos.
• DESCRIPTIÓN GENERAL:
1- (+BAT): Alimentación positivo del procesador, conecte el terminal al polo positivo de la batería (+12V, utilizando cable de sección
mínima 2,5mm² (AWG 13). Es recomendado el uso de fusible de protección externo (1A).
2 – GND: Negativo (Tierra) Se debe conectarlo al chasis del vehículo con cable de sección mínima 2,5mm².
3 – REM: Accionamento automático – Podrá ser conectado a la salida para antena eléctrica delay CD/DVD/MP3-Player, a través de un cable
de sección 0,5mm² (AWG 20).
4 – DISPLAY: Display LCD.
5 – ENCODER: Interfaz de navegación, ajuste de parámetros, “Enter” (Pulsado rápido), “Return” (Pulsado largo).
6 – HOTKEYS: Pulsado rápido – Teclas de atajos para seleccionar canales de salida durante la edición de parámetros. Pulsado largo –
Conecta/Desconecta el canal de salida específico. Acceso azul – Canal de Salida conectado. Acceso rojo – Canal de Salida Desconectado.
7 – LEDS LIMITER: Los LED se encienden cuando el “Limiter” del canal en cuestión está actuando, también se utilizan como indicadores de
saturación de salida.
8 – ENTRADAS: Entradas A y B independientes.
9 – SALIDAS: Salidas de 1 a 8 independientes.
10 – SEÑAL MAXIMA DE ENTRADA DEL LED: Los LED se encenderán indicando que la señal de entrada respectiva ha alcanzado el nivel
máximo permitido.
Lea este manual cuidadosamente antes de instalar el procesador de audio digital STX2848. Las instrucciones de montaje y conexiones deben
ser seguidas de forma precisa, si es necesario consulte a nuestro SAC.
Todas las conexiones de batería (alimentación), señales de entrada y salida son hechas facilmente y con seguridad a traves de los conectores
RCA.
La señal de accionamiento automático del STX2848 deberá ser el mismo de los amplificadores o deberá ser secuenciado de
la siguiente manera: STX2848 se enciende primero que los amplificadores y STX2848 se apaga después de los amplificadores.
1) Para no dañar los cables, tenga cuidado para que ellos no pasen por bordes metálicos cortantes.
2) Distribuya todos los cables (RCA) lo más distante posible de los cables de encendido, módulos de inyección electrónica y llave de arranque,
pues ellos pueden generar interferencias en el sonido.
3) Mantenga a los cables RCA lo más cortos posible. Es mejor usar cables de alimentación cortos y disminuir los cables RCA.
(Recomendamos los cables RCA con blindaje triple- STETSOM).
•CARACTERÍSTICAS
El STX2848 tiene 2 entradas y 8 salidas independientes, y las siguientes funciones:
• La entrada del ecualizador gráfico (15 bandas de ecualización y ajustes preestablecidos);
• Ecualizador paramétrico de entrada (frecuencia, ganancia, el factor Q);
• ecualizador paramétrico para la salida (frecuencia, ganancia, el factor Q);
• Enrutamiento entre entradas y salidas;
• Alta precisión cruce con filtros de Butterworth y Linkwitz-Riley y la atenuación de hasta 48 dB / octava;
• Alineación / alta precisión de demora;
• Inversión de fase;
• Limitador con ajuste Threshould, ataque y liberación;
• ganancia independiente y mudo por salida y volumen maestro;
• La memoria de trabajo con cambio automático guardar la configuración;
• Permite guardar y ajustes hechos por los usuarios de carga;
• Contraseña de Seguridad para bloquear la modificación de parámetros;
• generador de frecuencia, la frecuencia de barrido y un generador de ruido rosa;
• Protector de pantalla con el texto en rotación.
• ANTES DE INSTALAR
ES

La función ruteo permite seleccionar la fuente de audio A, B o A+B (suma) para cada salida. Girando el “Encoder” cambia la fuente de
audio para la via seleccionada.
Para seleccionar otro canal, basta con presionar rápidamente la tecla de atajo “HOTKEY” correspondiente.
RUTEO DE AUDIO
IN A+B ---> OUT1
Con la función crossover podemos definir precisamente las frecuencias de corte de los filtros paso bajo, paso alto, atenuación y topología de
los filtros individualmente por salida.
Los filtros y atenuaciones disponibles son:
• RUTEO DE ENTRADAS Y SALIDAS
• CROSSOVER
DELAY OUT1
12.0cm 0.349ms
Con la función Delay es posible alinear los transductores (parlantes)
digitalmente a través de la corrección de tiempo realizado por el DSP,
garantizando que los sonidos de todos los transductores lleguen al
oyente simultaneamente, evitando cancelamiento entre frecuencias y
mejorando la fidelidad sonora.
El ajuste puede ser realizado de la siguiente manera:
2. Mida la distancia de las demás bobinas en relación a la bobina de
referencia. Esas serán las distancias utilizadas en la configuración del
Delay de cada canal de salida.
1. Identifique la bobina mas distante del oyente o panel frontal de la
caja, y considere esa bobina como referencia;
HPF OUT1
f:12 Hz LR48
LPF OUT1
f: 107 Hz BT12
En el “crossover” pantalla cada sujeción rápida la “ENCODER” cambia la edición de parámetros, entre la salida, de tipo de filtro, la frecuencia
y la atenuación / topología.
Para seleccionar otro canal a ser procesado, es solo presionar rápidamente la tecla de atajo “HOTKEY” del canal de salida correspondiente.
HPF: Butterworth 12/18/24/36/48 dB/8ª
Linkwitz-Riley 12/18/24/36/48 dB/8ª
LPF: Butterworth 12/18/24/36 dB/8ª
Linkwitz-Riley 12/18/24/36 dB/8ª
• DELAY
Para proteger al amplificador y parlantes, el STX2848 posee un limiter con sistema “Dynamic Attack-Release” integrado para cada una de
las 4 salidas. Use esa función para atenuar y limitar los picos de señal perjudiciales para el sistema.
El parámetro Teto (-24 a 0 dB) define un limitador para accionar el Limiter, cuando ese límite es excedido el Limiter es accionado.
El parámetro Attack (0,1 a 100 ms) establece la rapidez con que el limitador reacciona / actúa cuando la señal sobrepasa el umbral.
El parámetro Release (1-1600 m) controla el tiempo de recuperación entre el momento en que la señal caiga por debajo del umbral y la
desactivación del limitador.
Además de los ajustes manuales del ataque y salida valores, se puede activar el modo “AUTO”, donde el ataque y salida parámetros se
controlan en tiempo real por el sistema “Dynamic Ataque de Liberación”, que proporciona las condiciones ideales para la fidelidad.
• LIMITER
LIMITER
THRES.: -9.5 dB
LIMITER
ATTACK: 0.1 ms
LIMITER
RELEASE: 500 ms
OUT1: ON
EQ GRAFICO: ON
MUTE ALL (ENTER)
EQ GRAFICO: ON
ON ALL (ENTER)
EQ GRAFICO: ON
MASTER LVL: 82%
OUT1 GAIN: +3dB
En esa pantalla podemos ajustar las ganancias individuales de las salidas en el intervalo de -45 a +15 dB y el volumen general del STX2848
de 0 a 100%
Las salidas se pueden conectar y desconectar individualmente de forma rápida, mantenga pulsada la tecla de acceso directo “HOTKEY” la
salida correspondiente, el color del LED indica el estado de la salida.
- AZUL: Salida ON.
- ROJO: Salida OFF (mute).
En la pantalla “MUTE”, todavía podemos apagar y encender todos los canales de salida de forma simultánea utilizando el “Encoder” ir al
campo de salida y seleccione “MUTE ALL” o “ON ALL”, a continuación, tomar una empuñadura rápida en la “Encoder”. También puede activar
y desactivar el ecualizador gráfico de entrada.
• GAIN
• MUTE
El STX2848 disponibiliza a través de la función “GUARDAR” 4 memorias para que sean guardados todos los parámetros ajustados,
permitiendo etiquetar memorias con hasta 15 caracteres. Además de los espacios de memoria disponibles para el usuario, existe el salvado
automático, donde todos los parámetros y configuraciones son guardados en una memoria de trabajo independiente, o sea, en el caso que
hubiese una baja tensión en la alimentación, o que el producto sea desconectado durante la configuración, esta no se perderá. Esta función
no puede ser deshabilitada.
• SALVAR / CARGAR / RESTAURAR CONFIGURACIONES
Painel Frontal
da Caixa
Referência (*)
FASE
OUT1:180
Esta función es útil para resolver problemas de cancelación de frecuencias. Es posible invertir la fase de todas las salidas en forma
independiente. Girando el “Encoder” cambia la fase (0° o 180°) de la salida correspondiente. Para seleccionar otro canal, es solo pulsar
rápidamente la tecla de atajo “HOTKEY” correspondiente.
• FASE
SALVAR MEMORIA1
8Vias_Stetsom->
Para cargar parámetros guardados anteriormente disponemos de la función “CARGAR”, donde es posible también cargar los parámetros
iniciales del equipo, a traves de una memoria “PADRAO”
Para restaurar todos los parámetros de fábrica del STX2848, inclusive limpiar todas las configuraciones guardadas en memoria, mantenga
simultaneamente presionadas las teclas de atajo “HOTKEYS” de las salidas 1, 2 y 3; y encienda el equipo. Este procedimiento apagará
inclusive todas las memorias internas.
Esta característica le permite copiar todos los ajustes de audio de un canal de salida a otro. Las funciones copiados son: salida paramétrico
EQ, ruteo, crossover, delay, fase, limitador, gain y mute.
1. Seleccionar el canal de salida “origen” a través de la “Línea Directa” teclas de acceso rápido o girando el “Encoder”, tomar un rápido
apretón en el “Encoder”;
2. Seleccione el canal de salida “destino” a través de la “Línea Directa” teclas de acceso rápido o girando el “Encoder”, tomar un rápido
apretón en el “Encoder”;
3. Aparecerá un mensaje de confirmación. Si se confirma, la configuración del canal de salida “fuente” se copiarán en el canal de salida
“destino”, sobrescribir la configuración existente en el canal de salida “destino”.
• COPIAR CANAL
CARREGAR
Padrao
RESET DE FABRICA
NAO [SIM]
COPIAR CANAL
Origen: OUT1
COPIAR CANAL
Destino: OUT2
COPIAR CANAL
NO [SI]

Puede elegir entre los siguientes idiomas operativos: Inglés, español y portugués.
• LENGUAJE
LENGUAJE
<< ESPANHOL >>
• ESQUEMA FUNCIONAL
CLAVE
Bloq./Desbloq.
Esta función permite el bloqueo de edición de parámetros del STX2848, bloqueando inclusive las funciones de salvar y cargar configuraciones.
A través de “clave” se puede bloquear / desbloquear “Bloq./Desbloq.” Y cambiar la contraseña de seguridad “Cambiar contraseña”. La función
de encender/ apagar los canales de salida no esta bloqueada. Clave de fábrica: STET (Letras mayúsculas).
• CHAVE DE SEGUIDAD
CONTRASENA
____
FRECUENCIA
freq: 100 Hz
FRECUENCIA
gain: -45.0 dB
FRECUENCIA
OFF [ON]
El STX2848 tiene herramientas para ayudar en la regulación de su sistema de sonido, FRECUENCIA, BARRIDO y RUIDO ROSA. Estas
herramientas son fuentes de señal para todas las salidas, es decir durante las entradas de uso A y B reciben las señales internas de estas
herramientas, de esta manera las señales reciben tratamientos y cada configuración de salida.
FRECUENCIA: Se le permite generar una frecuencia específica con control de ganancia.
Cada pulsación de los “Encoder” cambios de edición de parámetros entre frecuencia, ganancia, y ON / OFF. Con el generador de energía
todavía es posible cambiar la frecuencia y obtener en tiempo real, e incluso modificar otros parámetros del procesador de audio.
• GERADOR DE ÁUDIO
SENHA/SEGURANCA
Cambiar Clave
CAMBIAR CLAVE
Clav.Actual:____
BARRIDO: Se le permite realizar una frecuencia de exploración, con la opción de seleccionar el inicio y final de frecuencia, ganancia,
velocidad de barrido y ON / OFF.
Cuando se activa la exploración entra en un ciclo continuo, para cerrar sólo tiene que pulsar cualquiera de los “HOTKEYS” o mueva el
“Encoder”.
BARRIDO
Inicio: 10 Hz
BARRIDO
Final: 22000 Hz
BARRIDO
gain: -45.0 dB
BARRIDO
Veloc: medio
BARRIDO
OFF [ON]
Tempo / Time
Amplitude
Ruido Rosa: para generar una señal que mantiene la misma magnitud para toda la gama de frecuencias, por lo general utilizado para
calibrar los sistemas de audio con el fin de obtener una respuesta plana y alineación adecuada entre las pistas.
Cada pulsación de los “Encoder” cambios de edición de parámetros entre la ganancia y ON / OFF. Con la potencia de ruido rosa también es
posible cambiar la ganancia del ruido en tiempo real, e incluso modificar otros parámetros del procesador de audio.
RUIDO ROSA
gain: -45.0 dB
RUIDO ROSA
OFF [ON]
EL STX2848 posee la función de protección de pantalla, donde es posible definir un texto pasante de hasta 15 caracteres.
• TEXTO / PANTALLLA
TEXTO PANTALLLA
Stetsom STX2848
Número de canales de entrada:
Número de canales de salida:
Ecualizador gráfico:
Plantillas de ecualización gráfica:
Ecualizador Paramétrico:
Crossover con frecuencia variable:
Crossover:
Enrutamiento entre Entradas y Salidas:
Alineamiento:
Inversión de Fase:
Limiter:
Ganancia de salida:
Master Level:
Posiciones de memoria Save / Load:
Copia de Canales:
Seguridad:
Generador de frecuencia:
Escaneo de frecuencia:
Generador de Ruido Rosa:
Protección de pantalla:
Idiomas:
Latencia:
Impedancia de entrada:
Impedancia de salida:
Máx. Tensión de Entrada:
Máx. Tensión de salida:
Indicador de saturación de entrada:
Indicador de saturación de salida:
Relación señal Ruido:
Distorsión armónica total:
Separación de canales:
Respuesta en frecuencia:
Alimentación:
Máx. Consumo de corriente:
Dimensiones (A x L x C):
Peso:
2
8
15 Bandas, Ganado ± 12dB
12
1 Entrada + 1 por Salida, Ganancia ± 12dB, Factor Q 0,4 a 10,0
Butterworth 12/18/24/36/48 dB / 8ª - Linkwitz-Riley 12/18/24/36/48 dB / 8ª
11
A, B o A + B
0 a 8ms (275cm)
0 ° o 180 °
Threshold -24 a 0dB / Attack 0,1 a 100,0ms
Versión 1 a 1600ms / Attack / Release - Manual o Automático
-45 a + 15dB
0 a 100%
Memoria de trabajo (autosave) + 4 posiciones de memoria
Copia configuraciones entre los canales de salida
Contraseña de seguridad de 4 dígitos
10Hz a 22kHz, Level -60 a 0dB
Frecuente. Inicial y final 10Hz a 22kHz / Level -60 a 0dB / Control de velocidad
10Hz a 22kHz, Level -60 a 0dB
Texto editable con 15 posiciones
Español, Portugués y Español
1,08ms
10 kΩ
47 Ω
5,6 Vpp (+8,2 dBu)
5,6 Vpp (+8,2 dBu)
1 por Entrada
1 por Salida (con vínculo al Limiter)
> 90dB
<0,01%
80dB
10Hz a 22,5kHz @ -1dB
10V a 15V DC
450mA @ 12,6V DC
37 x 200 x 101 mm
460g
ESPECIFICACIONES TECNICAS
