Riegelantrieb RM mini EasyDrive/2
Technische Information und Bedienungsanleitung
Locking drive RM mini EasyDrive/2
Technical information and operating instruction
2
16

Datei: Ti_RM_Mini_EasyDrive_2_D_GB.indd / Ausgabe 03 / 29.04.2015 / Art.Nr. 13424999487
Hersteller: STG-BEIKIRCH Industrieelektronik + Sicherheitstechnik GmbH & Co. KG •Trifte 89 • D-32657 Lemgo-Lieme • [email protected] •www.STG-BEIKIRCH.de
Anwendungsbereich
Besonderheiten
Sicherheitshinweise
Lieferumfang
Anwendungsbeispiel
Montage
Elektroanschluss
Manuelle Setbildung
Maßzeichnung
Technische Daten
3
3
4
6
6
7
8
12
13
14
Seite
Riegelantrieb RM mini EasyDrive/2
Inhalt

03/13424999487 3
Riegelantrieb RM mini EasyDrive/2
Riegelantrieb zur Ent- und Verriegelung von Fenstern über den Beschlag für die prolintegrierte Montage
Diese Bedienungsanleitung für späteren Gebrauch bzw. Wartung aufbewahren. Änderungen dienen dem technischen Fortschritt und bleiben vorbehalten. Abbildungen unverbindlich.
Riegelantrieb RM mini EasyDrive/2
Anwendungsbereich
24 V DC Verriegelungsantrieb zur Kombination mit Kettenantrieben der Serie EasyDrive/2. Zur Verriegelung von
größeren Fenstern über den innenliegenden Fensterbeschlag.
Besonderheiten
• extrem kompaktes Aluminiumgehäuse für die prolintegrierte Montage
• speziell zur Kombination mit EasyDrive/2 Kettenantrieben
• EasyDrive/2 Elektronik mit eingebauter Lastabschaltung und Abschaltung über Endschalter
• Betätigungskraft 600 N
• Verriegelungsrichtung einstellbar

4 03/13424999487
Sicherheitshinweise
Dokumentation: Diese Dokumentation gilt ausschließ-
lich für das Produkt oder die Produktserie gemäß der
Typenbezeichung des Deckblattes und muss im vollen
Umfang angewandt werden. Vor der Installation ist diese
technische Dokumentation sorgfältig durchzulesen. Halten
Sie sich an die Vorgaben. Bei Fragen oder Problemen
wenden Sie sich an den Hersteller. Diese Dokumentation
ist für den späteren Gebrauch aufzubewahren.
Anwender: Diese Dokumentation richtet sich an die
geschulte, sachkundige und sicherheitsbewusste Elektro-
fachkraft mit Kenntnissen der mechanischen und elekt-
rischen Geräteinstallation, Unfallverhütungsvorschriften
und berufsgenossenschaftlichen Regeln und enthält
wichtige Informationen für den Betreiber und Nutzer.
Sicherheitshinweise, die Sie unbedingt beachten
müssen, werden durch besondere Zeichen hervorge-
hoben.
Vorsicht: Lebensgefahr für Personen durch
elektrischen Strom.
Warnung: Gefährdung für Personen durch
Gefahren aus dem Gerätebetrieb.
Quetsch- und Klemmgefahr.
Achtung: Nichtbeachtung führt zur Zerstörung
Gefährdung für Material durch falsche
Handhabung.
Wichtige Informationen
Bestimmungsgemäßer Gebrauch: Das Produkt
darf nur gemäß den aufgeführten Funktionen und
Anwendungen der zugehörigen Dokumentation verwen-
det werden. Unautorisierte elektrische und mechanische
Umbauten und Veränderungen an dem Produkt sind nicht
zulässig und führen zum Erlöschen der Gewährleistung
und Haftung.
Transport und Lagerung: Das Produkt darf nur in der
Originalverpackung transportiert und gelagert werden.
Es darf weder gestoßen, gestürzt, sowie Feuchtigkeit,
aggressiven Dämpfen oder schädlichen Umgebungen
ausgesetzt werden. Erweiterte Transport- und Lager-
hinweise des Herstellers sind zu beachten.
Installation: Die Installation und Montage darf nur durch
geschulte und sachkundige Elektrofachkräfte unter der
Berücksichtigung der anerkannten Regeln der Technik
sowie dieser technischen Dokumentation erfolgen. Hier-
durch wird die betriebssichere Funktion des Produktes
gewährleistet. Die Befestigung von mechanischen Kom-
ponenten ist auf festen Sitz zu prüfen. Unmittelbar nach
der Installation sind die elektrischen und mechanischen
Komponenten auf einwandfreie Funktion zu prüfen und
die Prüfungen und ihre Ergebnisse zu dokumentieren.
Betrieb: Ein sicherer Betrieb ist gewährleistet, wenn die
zulässigen Nenndaten und die Vorgaben gemäß den War-
tungshinweisen dieser Dokumentation und der ergänzen-
den Informationen des Herstellers eingehalten werden.
Fehlbetrieb: Wird bei einer Installation, Wartung, Prüfung
etc. eine Fehlfunktion festgestellt, sind unverzüglich Maß-
nahmen zur Behebung einzuleiten.
Reparatur und Instandsetzung: Defekte Geräte dürfen
nur vom Hersteller oder durch vom Hersteller autorisierte
Werke instand gesetzt werden. Es sind nur Original-Er-
satzteile einzusetzen. Die Reparatur und Instandsetzung
darf nur durch geschulte und sachkundige Elektrofach-
kräfte erfolgen unter der Berücksichtigung der aner-
kannten Regeln der Technik sowie dieser technischen
Dokumentation und den weiterführenden Angaben des
Herstellers. Hierdurch wird die betriebssichere Funktion
des Produktes gewährleistet. Die Befestigungen von
mechanischen Komponenten ist auf festen Sitz zu prüfen.
Unmittelbar nach der Reparatur oder Instandsetzung sind
die elektrischen und mechanischen Komponenten auf
einwandfreie Funktion zu prüfen und die Prüfung und ihre
Ergebnisse zu dokumentieren.
Wartung: Wird das Produkt in Sicherheitssystemen, wie
z. B. Rauch- und Wärmeabzugsanlagen (kurz RWA),
eingesetzt, muss es gemäß Herstellerangabe oder z. B.
nach DIN 18232-2 Rauch- und Wärmefreihaltung min-
destens einmal jährlich geprüft, gewartet und ggf. instand
gesetzt werden. Bei reinen Lüftungsanlagen ist dies auch
zu empfehlen. Sollte das Produkt in anderen Sicherheits-
systemen eingesetzt werden sind ggf. kürzere Wartungs-
intervalle anzuwenden.
Bei Systemen, bestehend aus Steuereinrichtungen,
Öffnungsaggregaten, Bedienstellen usw., sind alle direkt
miteinander wirkenden Komponenten mit in die Wartung
einzubeziehen. Die Wartung muss im vollen Umfang ge-
mäß den Vorgaben des Herstellers und den zugehörigen
Dokumentationen erfolgen.
Die Zugänglichkeit der zu wartenden Komponenten
muss gewährleistet sein. Defekte Geräte dürfen nur vom
Hersteller oder von vom Hersteller autorisierten Werken
instand gesetzt werden. Es sind nur Original-Ersatzteile
einzusetzen. Alle Komponenten, die einer vorgeschriebe-
nem Betriebszeit unterliegen (z. B. Akkus), sind innerhalb
dieser Zeit (siehe technische Daten) durch Original-
teile oder durch vom Hersteller freigegebene Ersatzteile
auszutauschen. Die Betriebsbereitschaft ist regelmäßig
zu prüfen. Ein Wartungsvertrag mit einem anerkannten
Errichterunternehmen ist empfehlenswert.
Riegelantrieb RM mini EasyDrive/2

5
03/13424999487
Sicherheitshinweise
Entsorgung: Verpackungen sind sachgerecht zu
entsorgen. Die elektrischen Geräte sind an
Sammelstellen für die Rücknahme von Elektro- und Elek-
tronikschrott abzugeben. Das ElektroG zur Entsorgung
von elektrischen Geräten ndet hier keine Anwendung.
Akkus und Batterien sind gemäß § 18 der Batteriegesetz
(BattG) an den Hersteller oder bei einer entsprechenden
Sammelstelle abzugeben. Elektrische Geräte, Akkus und
Batterien dürfen nicht dem Hausmüll zugeführt werden.
Kompatibilität: Bei der Herstellung von Systemen, be-
stehend aus verschiedenen Geräten unterschiedlicher
Hersteller, muss die Systemkompatibilität für den funk-
tionssicheren Betrieb durch den Errichter geprüft und
bestätigt werden.
Geräteanpassungen zur Erlangung dieser Kompatibilität
müssen durch den Hersteller autorisiert werden.
Konformität: Hiermit wird bestätigt, dass das Gerät den
anerkannten Regeln der Technik entspricht. Für das elek-
trische Gerät kann eine EG-Konformitätserklärung beim
Hersteller angefordert werden. Hinweis: Sollte das Gerät
(z. B. Antrieb) Teil einer Maschine im Sinn der Maschinen-
richtlinie 2006/42/EG sein, so entlässt es den Inverkehr-
bringer / Errichter nicht, die notwendigen Einbauerklärun-
gen, Kennzeichnungen, Unterlagen und Bescheinigungen
entsprechend dieser Richtlinie beizubringen.
Gewährleistung: Die "Grünen Lieferbedingungen des
ZVEI" gelten als vereinbart.
Die Gewährleistungsfrist für Materiallieferung beträgt 12
Monate.
Für nicht vom Hersteller autorisierte Eingriffe in das Gerät
oder Gesamtsystem erfolgt keine Haftung, Garantie- und
Serviceleistung.
Haftung: Produktänderungen und Produkteinstellungen
können ohne vorherige Ankündigung vorgenommen
werden. Abbildungen unverbindlich. Trotz größtmöglicher
Sorgfalt keine Haftung für den Inhalt.
Elektrische Sicherheit
Leitungsverlegung und elektrischer Anschluss nur durch
Elektrofachkraft.
Bei der Installation sind entsprechende Gesetze,
Vorschriften, Richtlinien und Normen zu beachten, wie
z. B. die Muster-Leitungs-Anlagenrichtlinie (MLAR / LAR /
RbALei), die VDE 0100 (Errichten von Starkstromanlagen
bis 1000 V), VDE 0815 (Installationskabel und -leitungen),
VDE 0833 (Gefahrenmeldeanlagen für Brand, Einbruch
und Überfall). Kabeltypen ggf. mit den örtlichen
Abnahmebehörden, Energieversorgungsunternehmen
oder Brandschutz-behörden festlegen.
Leitungen für Kleinspannungen (z. B. 24 V DC) sind
getrennt von Niederspannungsleitungen (z. B. 230 V AC)
zu verlegen. Flexible Leitungen müssen so verlegt sein,
dass sie im Betrieb weder abgeschert, verdreht noch
abgeknickt werden können. Energieversorgungen, Steu-
ereinrichtungen und Verteilerdosen müssen für Wartungs-
arbeiten zugänglich sein. Die Leitungsarten, -längen und
-querschnitte gemäß den technischen Angaben
ausführen.
Vor Arbeiten an der Anlage sind die Netzspan-
nung und die Notstromversorgung (z. B. Akkus)
allpolig freizuschalten und gegen unbeabsichtigtes Wi-
dereinschalten zu sichern. Niemals die Antriebe, Steue-
rungen, Bedienelemente und Sensoren an Betriebsspan-
nungen und Anschlüssen entgegen den Vorgaben der
Bedienungsanleitung betreiben. Es besteht Lebensgefahr
und kann zur Zerstörung der Komponenten führen!
Mechanische Sicherheit
Abstürzen / Herabschlagen von Fensterügeln: Fenster-
ügel sind so aufzuhängen bzw. führen, dass auch bei
Ausfall eines Aufhängungselements ein Abstürzen / Her-
abschlagen, bzw. unkontrollierte Bewegungen konstruktiv
vermieden werden, z. B. durch doppelte Aufhängung,
Sicherheitsschere, Fangvorrichtung. Bitte beachten: Um
eine Blockade / Absturz des Fensters zu vermeiden,
muss die Sicherheitsschere / Fangvorrichtung mit der
bestimmungsgemäßen Öffnungsweite und Mechanik des
Fensters abgestimmt sein. Siehe auch Richtlinie für kraft-
betätigte Fenster, Türen und Tore (BGR 232) und ZVEI
Broschüre "RWA-Aktuell Nr. 3, kraftbetätigte Fenster".
Befestigung und Befestigungsmaterial: Benötigtes oder
mitgeliefertes Befestigungsmaterial ist mit dem Baukörper
und der entsprechenden Belastung abzustimmen und,
wenn nötig, zu ergänzen.
Quetsch- und Scherstellen:
Kraftbetätigte Fenster, Türen und Tore: Die
Gefahrbereiche der Quetsch- und Scherstellen, z. B.
zwischen Fensterügel und Rahmen oder Lichtkuppeln
und Aufsetzkranz, müssen durch geeignete Maßnahmen
gegen Einklemmen gesichert sein, um einer Verletzung
vorzubeugen. Siehe auch Richtlinie für kraftbetätigte
Fenster, Türen und Tore (BGR 232) und ZVEI Broschüre
"RWA-aktuell Nr. 3, kraftbetätigte Fenster".
Unfallverhütungsvorschriften und berufsgenossenschaftli-
che Regeln: Bei Arbeiten an, im oder auf einem Gebäude
oder Gebäudeteil sind die Vorgaben und Hinweise der
jeweiligen Unfallverhütungsvorschriften (UVV) und berufs-
genossenschaftlichen Regeln (BGR) zu beachten.
Umgebungsbedingungen: Das Produkt darf weder gesto-
ßen, gestürzt, noch Schwingungen, Feuchtigkeit, aggres-
siven Dämpfen oder schädlichen Umgebungen ausge-
setzt werden, außer es ist für eine oder mehrere dieser
Umgebungsbedingungen vom Hersteller freigegeben.
Riegelantrieb RM mini EasyDrive/2

6 03/13424999487
Lieferumfang
• RM mini EasyDrive/2 Riegelantrieb
• Steckergehäuse mit 8-poligen Stecker für den elektri-
schen Anschluss
• Befestigungsmaterial 4 x M5 Schrauben und
Einnietmuttern
Hinweis: Die Anschluss- und Verbindungsleitung
ist nicht im Lieferumfang enthalten. Sie kann aber als
Montagezubehör separat bestellt werden.
Die EasyDrive/2 Anschluss- und Verbindungsleitung ist
6-adrig und in folgenden Längen erhältlich:
1,5 m; 3,1 m; 5,1 m; 8,1 m
Anwendungsbeispiel
Der RM mini EasyDrive/2-Riegelantrieb ist für den verdeckt
liegenden Einbau im Blendrahmenprol eines Fensters
gedacht.
Die Einbaulage des Antriebes ist vom Fenstersystem
und dessen Prol abhängig.

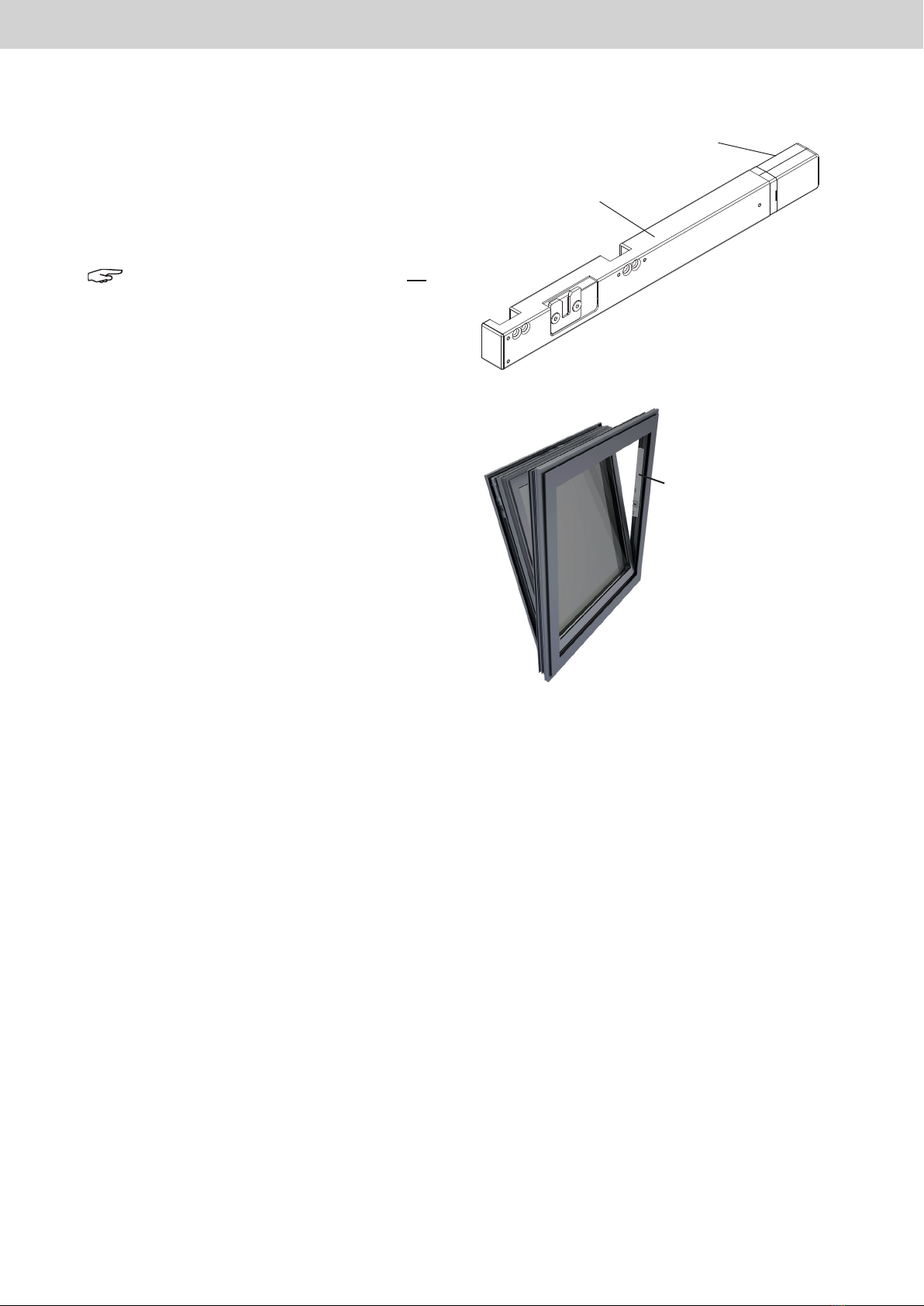

Riegelantrieb RM mini EasyDrive/2
RM mini EasyDrive/2 prolintegriert in Kippfenster einwärts
Steckergehäuse mit
8-poligen Stecker
für den elektrischen
Anschluss
RM mini EasyDrive/2
Riegelantrieb
RM mini EasyDrive/2
Riegelantrieb
Ausseninnen

7
03/13424999487
Montage
Hinweise zur Montage der RM mini EasyDrive/2
Riegelantriebe
Hinweis: Wir empfehlen vor Einbau der Antriebe die
Projektierung der Einbausituation inkl. Klärung der Befestigung.
Für die verschiedenen Fenstersysteme ist ein prolspezisches
Befestigungsset, bestehend aus dem passenden
Bolzen mit Halteplatte für die Riegelstange sowie einer
Montagezeichnung, in der die Einbaulage und die erforderliche
Ausfräsung am Prol genau beschrieben ist, erhältlich.
Anfragen hierzu richten Sie bitte an unsere Vertriebsmitarbeiter.
Vorsicht: Verletzungsgefahr durch ein plötzlich
aufklappendes Fenster! Kontrollieren Sie, ob am
Kippfenster eine Fangschere befestigt ist. Montieren
Sie eine Fangschere, wenn am Kippfenster keine
vorhanden ist.
Achtung: Vermeiden Sie ein Verwechseln der
Anschlagmaße! Vergleichen Sie die Anschlagsmaße
mit den angegebenen Maßen und mit den tatsächlichen
Abständen Ihrer Antriebe, bevor Sie die entsprechenden
Löcher anreißen und Ausfräsungen vornehmen.
Achtung: Bei der Auswahl des Einsatzortes sind die
zulässigen Umgebungstemperaturen zu berücksichtgen.
Den Antrieb im Rahmen befestigen
Achtung: Materialschäden! Verwenden Sie nur für Ihr
Prol geeignete Befestigungsschrauben.
Zuvor den elektrischen Anschluss (ab Seite 8) herstellen.
Den RM mini EasyDrive/2 Riegelantrieb in die nach Montage-
zeichnung angebrachte Ausfräsung am Rahmen legen und mit
vier Befestigungsschrauben in den dafür vorgesehenen
Bohrungen festschrauben.
Achten Sie darauf, dass sich der Mitnehmer des Riegelantriebes
wie abgebildet  in "Geöffnet-Stellung" bendet.
Dies ist der Auslieferungszustand.
Es besteht die Möglichkeit für eine Umkehrung der
Verriegelungsrichtung. Überprüfen Sie außerdem, ob die Lage
des Bolzens mit der Lage des Mitnehmers übereinstimmt.
Achtung: Beim Anlegen und Festschrauben des
Antriebs darauf achten, dass das Anschlusskabel nicht
beschädigt wird.
Riegelantrieb RM mini EasyDrive/2

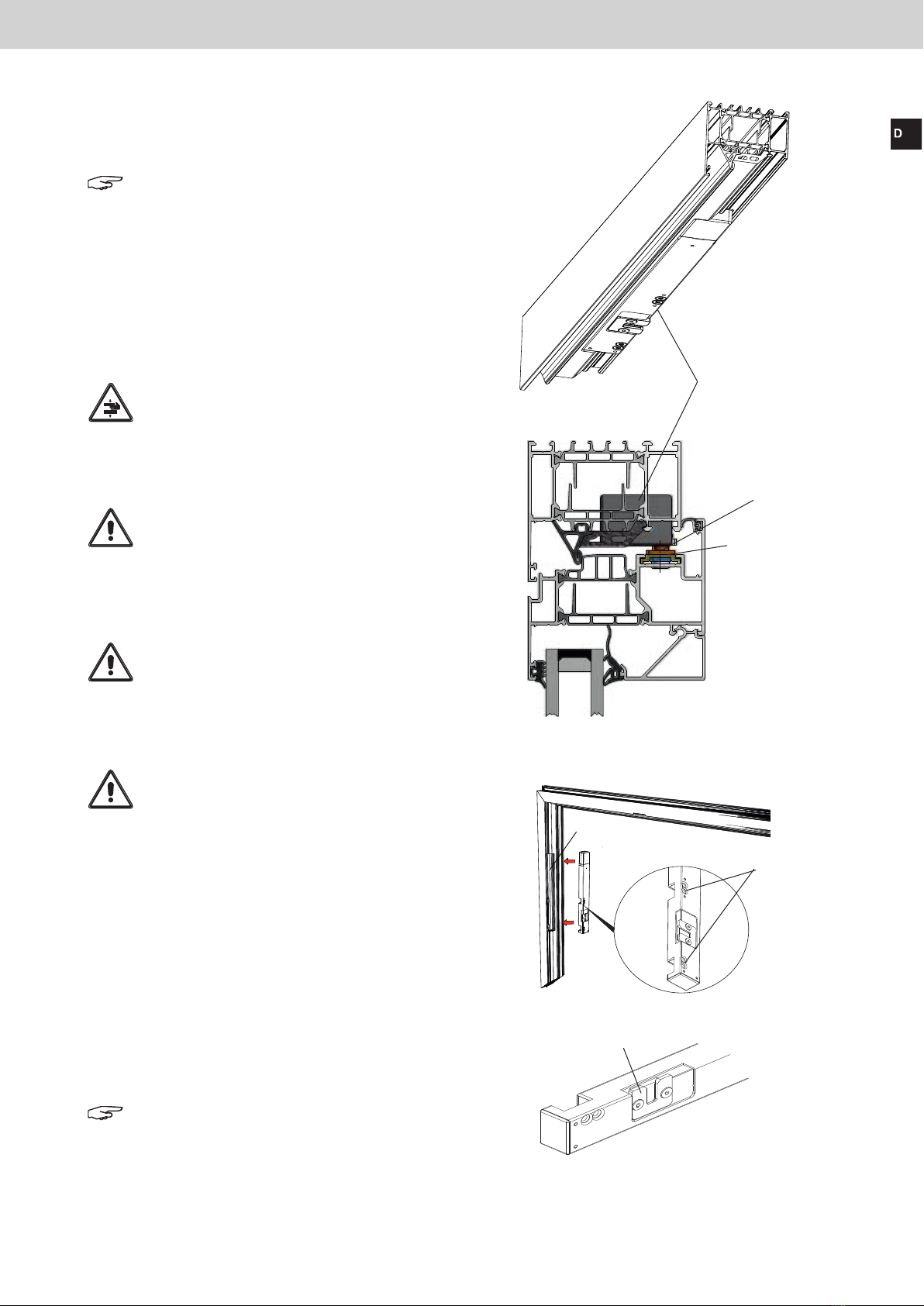

Beispiel: Montagezeichnung für ein Raico Frame
Kippfensterprol
Mitnehmer
Ausfräsung
Bohrungen für
Befestigungsschrauben
RM mini EasyDrive/2
prolintegrier Einbau
Bolzen mit Halteplatte
Riegelstange


8 03/13424999487
Riegelantrieb RM mini EasyDrive/2
Elektroanschluss
1 x CDi EasyDrive/2 und 1 x RM mini EasyDrive/2
1 2 3 4 5 6 7 8
5 6 7 8
1 2 3 4
Meldekontakt
+-
+
-
1 2 3 4 5 6 7 8
1 2 3 4
M2
5 6 7 8
Meldekontakt
+-
+
-
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8
Bus
24V in
5 6 7 85 6 7 8
24V in
Bus
+-
+
-
+-
+
-
24V out
24V out
Meldekontakt
+-
+
-
1 2 3 4 5 6 7 8
1 2 3 4
M3
5 6 7 8
Meldekontakt
+-
+
-
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8
Bus
24V in
5 6 7 85 6 7 8
24V in
Bus
+-
+
-
+-
+
-
24V out
24V out
Meldekontakt
+-
+
-
1 2 3 4 5 6 7 8
1 2 3 4
M1
5 6 7 8
Meldekontakt
+-
+
-
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8
Bus
24V in
5 6 7 85 6 7 8
24V in
Bus
+-
+
-
+-
+
-
24V out
24V out
sw [COM RM]
bl [GND]
br [+24 V]
sw [COM RM]
br [+24 V] bl [GND]
+-
+
-
Meldekontakt
+-
+
-
1 2 3 4 5 6 7 8
1 2 3 4
M2
5 6 7 8
Meldekontakt
+-
+
-
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8
Bus
24V in
5 6 7 85 6 7 8
24V in
Bus
+-
+
-
+-
+
-
24V out
24V out
Meldekontakt
+-
+
-
1 2 3 4 5 6 7 8
1 2 3 4
M3
5 6 7 8
Meldekontakt
+-
+
-
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8
Bus
24V in
5 6 7 85 6 7 8
24V in
Bus
+-
+
-
+-
+
-
24V out
24V out
Meldekontakt
+-
+
-
1 2 3 4 5 6 7 8
1 2 3 4
M1
5 6 7 8
Meldekontakt
+-
+
-
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8
Bus
24V in
5 6 7 85 6 7 8
24V in
Bus
+-
+
-
+-
+
-
24V out
24V out
sw [COM RM]
bl [GND]
br [+24 V]
sw [COM RM]
br [+24 V] bl [GND]
+-
+
-
RM mini EasyDrive/2
CDi EasyDrive/2
Anschlussleitung
Verbindungsleitung
6
4
RM mini EasyDrive/2
Klemm-
stelle Bezeichnung
1 24 V 0 V
2 0 V 24 V
3 Bus A
4 Bus B
5 24 V 0 V
6 0 V 24 V
7Bus A
8 Bus B
CDi EasyDrive/2
Klemm-
stelle Bezeichnung
1 24 V 0 V
2 0 V 24 V
3Bus A
4 Bus B
5 24 V 0 V
6 0 V 24 V
7 Meldekontakt
8 Meldekontakt
Anschlussleitung
Verbindungsleitung

9
03/13424999487
Riegelantrieb RM mini EasyDrive/2
RM mini EasyDrive/2
Klemm-
stelle Bezeichnung
1 24 V 0 V
2 0 V 24 V
3 Bus A
4 Bus B
5 24 V 0 V
6 0 V 24 V
7Bus A
8 Bus B
CDi EasyDrive/2 (Antrieb 2)
Klemm-
stelle Bezeichnung
1 24 V 0 V
2 0 V 24 V
3Bus A
4 Bus B
5 24 V 0 V
6 0 V 24 V
7 Meldekontakt
8 Meldekontakt
CDi EasyDrive/2 (Antrieb 1)
Klemm-
stelle Bezeichnung
1 24 V 0 V
2 0 V 24 V
3Bus A
4 Bus B
5 24 V 0 V
6 0 V 24 V
7 Meldekontakt
8 Meldekontakt
Elektroanschluss
2 x CDi EasyDrive/2 und 1 x RM mini EasyDrive/2
1 2 3 4 5 6 7 8
5 6 7 8
1 2 3 4 1 2 3 4 5 6 7 8
Meldekontakt
+-
+
-
1 2 3 4 5 6 7 8
1 2 3 4
M2
5 6 7 8
Meldekontakt
+-
+
-
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8
Bus
24V in
5 6 7 85 6 7 8
24V in
Bus
+-
+
-
+-
+
-
24V out
24V out
Meldekontakt
+-
+
-
1 2 3 4 5 6 7 8
1 2 3 4
M3
5 6 7 8
Meldekontakt
+-
+
-
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8
Bus
24V in
5 6 7 85 6 7 8
24V in
Bus
+-
+
-
+-
+
-
24V out
24V out
Meldekontakt
+-
+
-
1 2 3 4 5 6 7 8
1 2 3 4
M1
5 6 7 8
Meldekontakt
+-
+
-
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8
Bus
24V in
5 6 7 85 6 7 8
24V in
Bus
+-
+
-
+-
+
-
24V out
24V out
sw [COM RM]
bl [GND]
br [+24 V]
sw [COM RM]
br [+24 V] bl [GND]
+-
+
-
Meldekontakt
+-
+
-
1 2 3 4 5 6 7 8
1 2 3 4
M2
5 6 7 8
Meldekontakt
+-
+
-
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8
Bus
24V in
5 6 7 85 6 7 8
24V in
Bus
+-
+
-
+-
+
-
24V out
24V out
Meldekontakt
+-
+
-
1 2 3 4 5 6 7 8
1 2 3 4
M3
5 6 7 8
Meldekontakt
+-
+
-
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8
Bus
24V in
5 6 7 85 6 7 8
24V in
Bus
+-
+
-
+-
+
-
24V out
24V out
Meldekontakt
+-
+
-
1 2 3 4 5 6 7 8
1 2 3 4
M1
5 6 7 8
Meldekontakt
+-
+
-
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8
Bus
24V in
5 6 7 85 6 7 8
24V in
Bus
+-
+
-
+-
+
-
24V out
24V out
sw [COM RM]
bl [GND]
br [+24 V]
sw [COM RM]
br [+24 V] bl [GND]
+-
+
-
Meldekontakt
+-
+
-
1 2 3 4 5 6 7 8
1 2 3 4
M2
5 6 7 8
Meldekontakt
+-
+
-
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8
Bus
24V in
5 6 7 85 6 7 8
24V in
Bus
+-
+
-
+-
+
-
24V out
24V out
Meldekontakt
+-
+
-
1 2 3 4 5 6 7 8
1 2 3 4
M3
5 6 7 8
Meldekontakt
+-
+
-
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8
Bus
24V in
5 6 7 85 6 7 8
24V in
Bus
+-
+
-
+-
+
-
24V out
24V out
Meldekontakt
+-
+
-
1 2 3 4 5 6 7 8
1 2 3 4
M1
5 6 7 8
Meldekontakt
+-
+
-
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8
Bus
24V in
5 6 7 85 6 7 8
24V in
Bus
+-
+
-
+-
+
-
24V out
24V out
sw [COM RM]
bl [GND]
br [+24 V]
sw [COM RM]
br [+24 V] bl [GND]
+-
+
-
Meldekontakt
+-
+
-
1 2 3 4 5 6 7 8
1 2 3 4
M2
5 6 7 8
Meldekontakt
+-
+
-
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8
Bus
24V in
5 6 7 85 6 7 8
24V in
Bus
+-
+
-
+-
+
-
24V out
24V out
Meldekontakt
+-
+
-
1 2 3 4 5 6 7 8
1 2 3 4
M3
5 6 7 8
Meldekontakt
+-
+
-
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8
Bus
24V in
5 6 7 85 6 7 8
24V in
Bus
+-
+
-
+-
+
-
24V out
24V out
Meldekontakt
+-
+
-
1 2 3 4 5 6 7 8
1 2 3 4
M1
5 6 7 8
Meldekontakt
+-
+
-
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8
Bus
24V in
5 6 7 85 6 7 8
24V in
Bus
+-
+
-
+-
+
-
24V out
24V out
sw [COM RM]
bl [GND]
br [+24 V]
sw [COM RM]
br [+24 V] bl [GND]
+-
+
-
5 6 7 8
1 2 3 4
Meldekontakt
+-
+
-
1 2 3 4 5 6 7 8
1 2 3 4
M2
5 6 7 8
Meldekontakt
+-
+
-
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8
Bus
24V in
5 6 7 85 6 7 8
24V in
Bus
+-
+
-
+-
+
-
24V out
24V out
Meldekontakt
+-
+
-
1 2 3 4 5 6 7 8
1 2 3 4
M3
5 6 7 8
Meldekontakt
+-
+
-
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8
Bus
24V in
5 6 7 85 6 7 8
24V in
Bus
+-
+
-
+-
+
-
24V out
24V out
Meldekontakt
+-
+
-
1 2 3 4 5 6 7 8
1 2 3 4
M1
5 6 7 8
Meldekontakt
+-
+
-
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8
Bus
24V in
5 6 7 85 6 7 8
24V in
Bus
+-
+
-
+-
+
-
24V out
24V out
sw [COM RM]
bl [GND]
br [+24 V]
sw [COM RM]
br [+24 V] bl [GND]
+-
+
-
Meldekontakt
+-
+
-
1 2 3 4 5 6 7 8
1 2 3 4
M2
5 6 7 8
Meldekontakt
+-
+
-
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8
Bus
24V in
5 6 7 85 6 7 8
24V in
Bus
+-
+
-
+-
+
-
24V out
24V out
Meldekontakt
+-
+
-
1 2 3 4 5 6 7 8
1 2 3 4
M3
5 6 7 8
Meldekontakt
+-
+
-
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8
Bus
24V in
5 6 7 85 6 7 8
24V in
Bus
+-
+
-
+-
+
-
24V out
24V out
Meldekontakt
+-
+
-
1 2 3 4 5 6 7 8
1 2 3 4
M1
5 6 7 8
Meldekontakt
+-
+
-
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8
Bus
24V in
5 6 7 85 6 7 8
24V in
Bus
+-
+
-
+-
+
-
24V out
24V out
sw [COM RM]
bl [GND]
br [+24 V]
sw [COM RM]
br [+24 V] bl [GND]
+-
+
-
sw [COM RM]
bl [GND]
br [+24 V]
sw [COM RM]
br [+24 V] bl [GND]
+-
+
-
Meldekontakt
+-
+
-
1 2 3 4 5 6 7 8
1 2 3 4
M2
5 6 7 8
Meldekontakt
+-
+
-
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8
Bus
24V in
5 6 7 85 6 7 8
24V in
Bus
+-
+
-
+-
+
-
24V out
24V out
Meldekontakt
+-
+
-
1 2 3 4 5 6 7 8
1 2 3 4
M3
5 6 7 8
Meldekontakt
+-
+
-
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8
Bus
24V in
5 6 7 85 6 7 8
24V in
Bus
+-
+
-
+-
+
-
24V out
24V out
Meldekontakt
+-
+
-
1 2 3 4 5 6 7 8
1 2 3 4
M1
5 6 7 8
Meldekontakt
+-
+
-
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8
Bus
24V in
5 6 7 85 6 7 8
24V in
Bus
+-
+
-
+-
+
-
24V out
24V out
sw [COM RM]
bl [GND]
br [+24 V]
sw [COM RM]
br [+24 V] bl [GND]
+-
+
-
Meldekontakt
+-
+
-
1 2 3 4 5 6 7 8
1 2 3 4
M2
5 6 7 8
Meldekontakt
+-
+
-
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8
Bus
24V in
5 6 7 85 6 7 8
24V in
Bus
+-
+
-
+-
+
-
24V out
24V out
Meldekontakt
+-
+
-
1 2 3 4 5 6 7 8
1 2 3 4
M3
5 6 7 8
Meldekontakt
+-
+
-
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8
Bus
24V in
5 6 7 85 6 7 8
24V in
Bus
+-
+
-
+-
+
-
24V out
24V out
Meldekontakt
+-
+
-
1 2 3 4 5 6 7 8
1 2 3 4
M1
5 6 7 8
Meldekontakt
+-
+
-
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8
Bus
24V in
5 6 7 85 6 7 8
24V in
Bus
+-
+
-
+-
+
-
24V out
24V out
sw [COM RM]
bl [GND]
br [+24 V]
sw [COM RM]
br [+24 V] bl [GND]
+-
+
-
sw [COM RM]
bl [GND]
br [+24 V]
sw [COM RM]
br [+24 V] bl [GND]
+-
+
-
CDi EasyDrive/2 (Antrieb 1)
CDi EasyDrive/2 (Antrieb 2)
RM mini EasyDrive/2
Anschlussleitung
Verbindungsleitung
Verbindungsleitung
6
4
4
Anschlussleitung
Verbindungsleitung
Verbindungsleitung

10 03/13424999487
Riegelantrieb RM mini EasyDrive/2
Elektroanschluss
2 x CDi EasyDrive/2 und 2 x RM mini EasyDrive/2
5 6 7 8
1 2 3 4 1 2 3 4 5 6 7 8
5 6 7 8
1 2 3 4 1 2 3 4 5 6 7 8
CDi EasyDrive/2 (Antrieb 1)
CDi EasyDrive/2 (Antrieb 2)
RM mini EasyDrive/2 (Antrieb 1)
RM mini EasyDrive/2 (Antrieb 2)
Anschlussleitung
Verbindungsleitung
Verbindungsleitung
Verbindungsleitung
6
4
4
4

11
03/13424999487
Riegelantrieb RM mini EasyDrive/2
Elektroanschluss
2 x CDi EasyDrive/2 und 2 x RM mini EasyDrive/2
RM mini EasyDrive/2 (Antrieb 1)
Klemm-
stelle Bezeichnung
1 24 V 0 V
2 0 V 24 V
3 Bus A
4 Bus B
5 24 V 0 V
6 0 V 24 V
7Bus A
8 Bus B
RM mini EasyDrive/2 (Antrieb 2)
Klemm-
stelle Bezeichnung
1 24 V 0 V
2 0 V 24 V
3 Bus A
4 Bus B
5 24 V 0 V
6 0 V 24 V
7Bus A
8 Bus B
CDi EasyDrive/2 (Antrieb 2)
Klemm-
stelle Bezeichnung
1 24 V 0 V
2 0 V 24 V
3Bus A
4 Bus B
5 24 V 0 V
6 0 V 24 V
7 Meldekontakt
8 Meldekontakt
CDi EasyDrive/2 (Antrieb 1)
Klemm-
stelle Bezeichnung
1 24 V 0 V
2 0 V 24 V
3Bus A
4 Bus B
5 24 V 0 V
6 0 V 24 V
7 Meldekontakt
8 Meldekontakt
Anschlussleitung
Verbindungsleitung
Verbindungsleitung
Verbindungsleitung

12 03/13424999487
Riegelantrieb RM mini EasyDrive/2

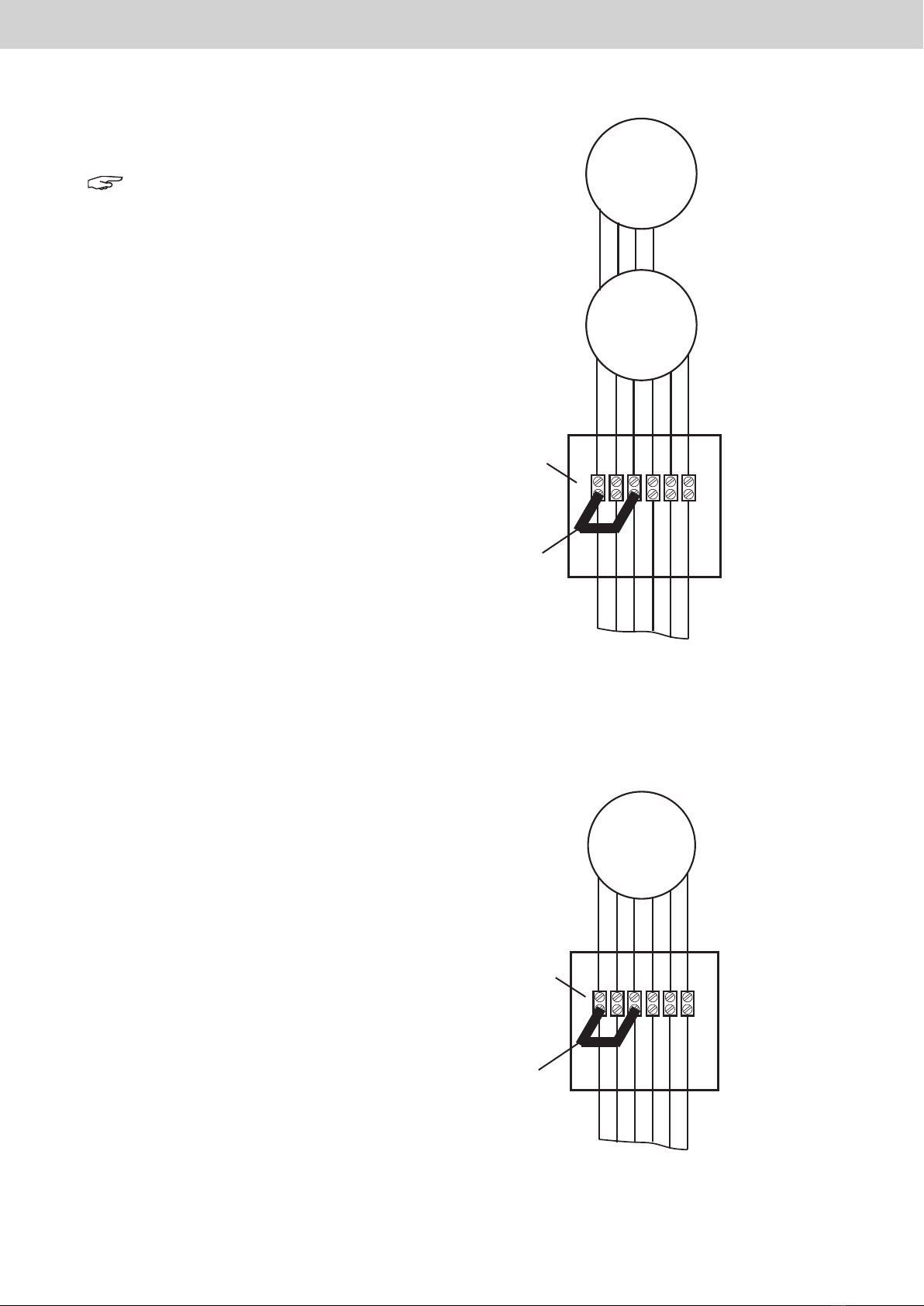

Manuelle Setbildung
Automatisches Erkennen und Setbildung der
Antriebe (ohne PC-Anschluss)
Hinweis: Die Antriebe sind werksseitig als
Singleantriebe konguriert.
1. Für das automatische Erkennen und die Setbildung
muß nach dem elektrischen Anschluss eine 24 V DC
Spannung in AUF-Richtung ▲ angelegt werden
(zum Beispiel ein AUF-Befehl über einen Lüftungstaster).
2. Die Antriebe fahren auf.1)
3. Eine Drahtbrücke für ca. 1 Sekunde zwischen den
Kontakten 1 (24 V) und 3 (Bus A) stecken.
4. Antriebe bleiben stehen, wenn sie vorher gefahren sind.
5. Drahtbrücke wieder entfernen.
6. Die Antriebe fahren kurz AUF.
7. Anschließend fahren die Antriebe ZU und machen eine
Nullfahrt.
8. Die Antriebe fahren wieder ca. 1 cm pro Teilnehmer AUF.
9. Alle angeschlossenen Antriebe sind jetzt erkannt.
Zurücksetzen der Antriebe auf Werkseinstellung
(Singleantrieb)
1. Verbindungsleitung entfernen.
Anschließend den einzelnen Antrieb mit 24 V DC Spannung
in AUF-Richtung ▲ versorgen (zum Beispiel ein AUF-Befehl
über einen Lüftungstaster).
2. Eine Drahtbrücke für ca. 1 Sekunde zwischen den
Kontakten 1 (24 V) und 3 (Bus A) stecken.
3. Antrieb bleibt stehen, wenn er vorher gefahren ist.
4. Drahtbrücke wieder entfernen.
5. Der Antrieb fährt kurz AUF.
6. Anschließend fährt der Antrieb ZU und macht eine
Nullfahrt.
7. Der Antrieb ist als Singleantrieb konguriert.
8. Den gleichen Vorgang bei weiteren Antrieben durchführen.
1
2
3
4
5
6
M
=
M
=
1 2 3 4 5 6
M
=
M
=
bauseitige Zuleitung
bauseitige Zuleitung
1: 24 V 0 V
2: 0 V 24 V
3: Bus A
4: Bus B
5: Meldekontakt
6: Meldekontakt
1: 24 V 0 V
2: 0 V 24 V
3: Bus A
4: Bus B
5: Meldekontakt
6: Meldekontakt
Verbindungsleitung
Draht-
brücke
Draht-
brücke
bauseitige
Abzweigdose
mit
Verbindungs-
klemmen
bauseitige
Abzweigdose
mit
Verbindungs-
klemmen
Antrieb 1
Antrieb 1
Antrieb 2
1
2
3
4
5
6
M
=
M
=
1 2 3 4 5 6
M
=
Anschlussleitung
1)Die Antriebe fahren nur, wenn sie a) als Single konguriert sind oder b) einander bereits bekannt sind.
Anschlussleitung

13
03/13424999487
Riegelantrieb RM mini EasyDrive/2

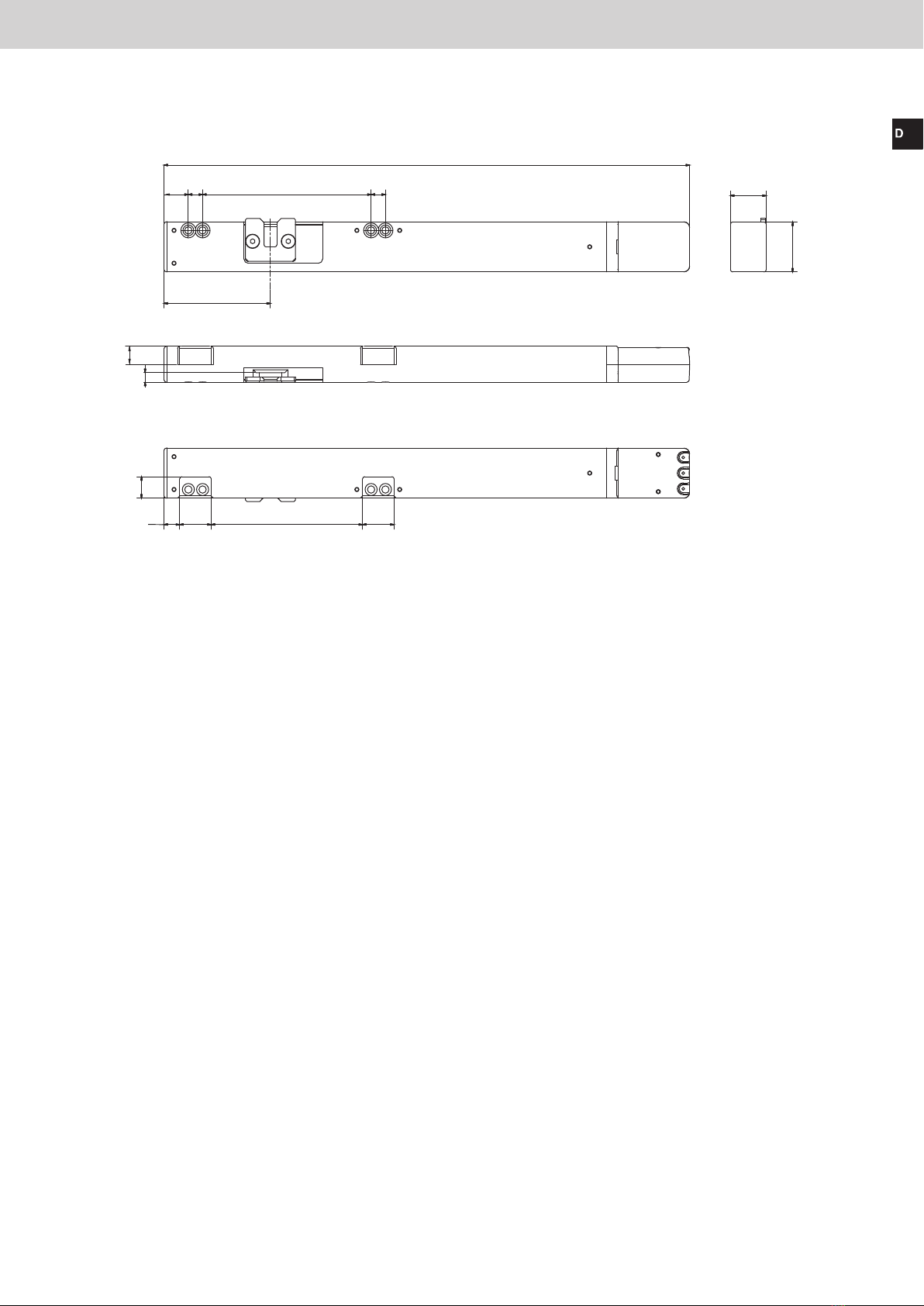

Maßzeichnung
35
368
10
118
10
17
74,5
6,6
12,5
15
11 22 106 22
25

14 03/13424999487
Riegelantrieb RM mini EasyDrive/2
Technische Daten
Die Energieversorgungen und elektrische Steuereinrichtungen sind ausschließlich mit den vom Hersteller
zugelassenen Komponenten zu betreiben.
RM mini EasyDrive/2
Elektrische Eigenschaften
Nennspannung: 24 V DC
Zulässiger Spannungsbereich: -20 % / +25 % der Nennspannung
Zulässige Welligkeit der Nennspannung: 2 Vss
Nennstrom: ca. 0,6 A bei 600N
Abschaltung Auf über: integrierte elektronische Lastabschaltung / Endschalter
Abschaltung Zu über: integrierte elektronische Lastabschaltung / Endschalter
Abschaltung in jeder Position: ja
Stromaufnahme im Abschaltmoment ca. 1,5 A
Stromaufnahme nach Abschaltung (Ruhestrom) ca. 15 mA
Schutzklasse: Klasse III nach DIN EN 61140 (VDE 0140-1)
Mechanische Eigenschaften
Hublänge: 18 mm
Druckkraft: 600 N
Zugkraft: 600 N
Zuhaltekraft: max. 2000 N
Laufgeschwindigkeit: ca. 7-8 s bei Nennbetrieb (600N)
mind. Flügelhöhe bei Hubweite: -/-
Maße (L x H x T):368 x 25 x 35 mm
Gewicht: ca. 0,5 kg (ohne Anschlussleitung)
Anschluss und Betrieb
Anschlussleitung: nicht im Lieferumfang enthalten
elektr. Anschluss: 8-polige Steckschraubklemme
Anschluss: siehe technische Dokumentation
Anschlussklemmen: siehe technische Dokumentation
Pausenzeit bei Fahrtrichtungsänderung: ≥ 100 ms
Einschaltdauer: 30 % ED bezogen auf 10 min, 3 min EIN, 7 min AUS
Lebensdauer: > 10.000 Zyklen
Mehrfachansteuerung gegen Endlage: geeignet
Dauerspannung * geeignet
Wartung: siehe Wartungshinweise
Einbau und Umgebungsbedingungen
Nenntemperatur: 20 °C2)
Umgebungstemperaturbereich: - 10 °C bis + 60 °C
Geeignet zum Einbau und für die Funktion in
Rauchabzügen und natürlicher Lüftung: geeignet
Geeignet für Außenmontage: nicht geeignet
Schutzart IP 20 nach DIN EN 60529

15
03/13424999487
Riegelantrieb RM mini EasyDrive/2
RM mini EasyDrive/2
Zulassungen und Nachweise
CE konform: gemäß EMV-Richtlinie 2004/108/EG und
der Niederspannungsrichtlinie 2006/95/EG
Baumuster geprüft: -/-
Material
Gehäuse: Aluminium
Ausstellmechanik: Edelstahlmitnehmer
Endkappen: E-Anschluss: Polyamid, glasgefüllt
Farbe (Standard): schwarz
Sonderfarben: -/-
Lieferumfang: Siehe Seite 6
Zubehör: Siehe Seite 6
Halogenfrei: nein
Silikonfrei: nein
RoHS konform: ja
* aus Gründen der Energieersparnis empfehlen wir, die Steuerung (Spannungsversorgung) so zu kongurieren, daß
die Motorspannung nach einer vorgegebenen Zeit (Abhängig von den Hublängen und Laufgeschwindigkeit der Antrie-
be) abgeschaltet wird.
In Abhängigkeit der verwendeten Zentralen ist bei der Dimensionierung der Energieversorgung und zur
Dimensionierung der Kabelquerschnitte der Motorzuleitung mit erhöhten Strömen im Anlaufmoment zu rechnen.
Ein funktionssicherer Betrieb ist bei Anschluss an entsprechende Steuerungen desselben Herstellers gewährleistet.
Bei Betrieb an Steuerungen von Fremdherstellern ist eine Konformität auf Funktionssicherheit anzufragen.
2) Es ist zu prüfen ob die Nenntemperatur der Antriebe für den Einsatzbereich ausreichend ist.
Technische Daten

Datei: Ti_RM_Mini_EasyDrive_2_D_GB.indd / Ausgabe 03 / 29.04.2015 / Art.Nr. 13424999487
Hersteller: STG-BEIKIRCH Industrieelektronik + Sicherheitstechnik GmbH & Co. KG •Trifte 89 • D-32657 Lemgo-Lieme • [email protected] •www.STG-BEIKIRCH.de
Area of application
Special features
Safety instructions
Scope of delivery
Application Examples
Mounting
Electrical connection
Manually set formation
Drawing
Technical datas
17
17
18
20
20
21
22
26
27
28
Page
Content
Locking drive RM mini EasyDrive/2

17
03/13424999487
Please keep these operating instructions for future reference and maintenance. Subject to technical modications. Diagram is not binding.
Locking drive RM mini EasyDrive/2
Locking drive RM mini EasyDrive/2
Locking drive for locking and unlocking of windows via the ttings for the prole-integrated mounting
Area of application
24 V DC locking drive for combination with chain drives the series EasyDrive/2. For locking larger windows about the
inside window tting.
Special features
• extremely compact aluminum case for the prole-integrated assembly
• especially for combination with EasyDrive/2 chain drives
• EasyDrive/2 electronics with integrated power switch off and switching via limit switch
• operating force 600 N
• locking direction adjustable

18 03/13424999487
Safety instructions
Documentation: This documentation is exclusively valid
for the product or product range as stated in the type
designation on the cover and must be applied
comprehensively. This technical documentation must be
read carefully before installation. Follow the guidelines.
Contact the manufacturer if you have any questions or
problems. This documentation should be retained for
future reference.
User: This documentation is aimed at trained, professional
electricians with safety awareness, who are familiar with
mechanical and electrical equipment installation, accident
prevention regulations and industrial compensation laws,
and contains important information for operators and
users.
Please observe the following safety instructions which are
emphasized by special symbols.
Caution: Danger to persons due to electricity.
Attention: Danger to persons due to risks arising
from the operation of the equipment.
Danger of crushing/trapping.
Warning: Non-observance leads to destruction.
Danger to material due to incorrect handling.
Important information
Use according to regulations: The product may
only be used for the functions and applications
detailed, and in accordance with the accompanying
documentation. Unauthorised electrical and mechanical
modications are not permitted and will invalidate
warranty and liability.
Transport and storage: The product may only be
transported and stored in its original packaging. It must
not be knocked, dropped, or exposed to moisture,
aggressive vapours or harmful environments.
More detailed transport and storage instructions provided
by the manufacturer must be observed.
Installation: Installation and assembly may only be carried
out by trained professional electricians, in accordance with
the recognised rules of engineering as well as the
technical documentation provided here. This will
guarantee that the product will function safely during
operation. Care should be taken that all mechanical
components are xed. Immediately after installation the
electrical and mechanical components should be checked
to ensure that they function correctly, and the tests and
the results thereof should be documented.
Operation: Safe operation is guaranteed if the
acceptable rated values and guidelines regarding
maintenance information stated in this documentation, as
well as supplementary information provided by the
manufacturer, are followed.
Malfunction: If a malfunction is identied in the course of
installation, maintenance, inspection etc., immediate
action should be taken to rectify the problem.
Repair and maintenance: Defective equipment must
only be repaired by the manufacturer, or by companies
authorised by the manufacturer. Only original spare parts
may be used. Repairs may only be carried out by trained
professional electricians, in accordance with the
recognised rules of engineering as well as the technical
documentation provided here and supplementary advice
from the manufacturer. This will guarantee that the
product will function safely during operation. Care should
be taken that all mechanical components are xed.
Immediately after repair the electrical and mechanical
components should be checked to ensure that they
function correctly, and the tests and the results thereof
should be documented.
Maintenance: If the product is used as part of a safety
system such as a smoke and heat extraction system
(SHE), it must be tested, maintained and if necessary
repaired at least once a year as specied by the
manufacturer or in line with DIN EN 18232-2 Smoke and
heat control systems for instance. This is also
recommended for systems used purely for ventilation. If
the product is to be used in other safety systems, shorter
maintenance intervals may be necessary. With systems
composed of control units, opening devices, control-
sections etc., all components that interact directly with
each other are to be included in maintenance.
Maintenance must be carried out comprehensively follow-
ing the manufacturer guidelines and the accompanying
documentation. Components requiring maintenance must
be accessible. Defective equipment must only be repaired
by the manufacturer, or by companies authorised by the
manufacturer. Only original spare parts may be used. All
components that have a specied maximum operation
time (such as batteries) must be replaced within this time
(see technical specication) with original parts or
manufacturer-approved parts. Regular inspection is
necessary to ensure that the equipment is ready for
operation. A maintenance contract with a recognised
contractor is recommended.
Locking drive RM mini EasyDrive/2

19
03/13424999487
Safety instructions
Disposal: Packaging is to be disposed of
appropriately. Electrical equipment is to be
disposed of at recycling collection points for scrap
electrical and electronic equipment. The Electrical and
Electronic Equipment Act relating to disposal of electrical
equipment does not apply in this instance. Rechargeable
and single-use batteries are to be disposed of in line with
§ 12 of the Battery Ordinance (BattV), either via the
manufacturer or at an appropriate collection point.
Electrical equipment and batteries must not be disposed
of with household waste.
Compatibility: When putting together a system consisting
of various devices made by different manufacturers, the
system compatibility must be tested and approved by the
constructor to ensure safe function during operation.
Equipment modication to achieve compatibility must be
authorised by the manufacturer.
Conformity: This conrms that the equipment complies
with the recognised rules of engineering. For electrical
equipment a declaration of EC conformity can be
requested from the manufacturer. Note: if the equipment
(e.g. drive unit) is part of a machine in terms of the
Machinery Directive 2006/42/EC, this does not render the
supplier/contractor exempt from informing the customer
with regard to the necessary installation instructions,
labelling, documentation and certicates relevant to this
directive.
Guarantee: The ZVEI “Green Supply Conditions” are
taken as agreed. The guarantee period for material supply
is 12 months. Any intervention with the equipment or
system that is not authorised by the manufacturer will
result in invalidation of liability, guarantee and service.
Liability: Product changes and settings may be modied
without advance notice. Illustrations are not binding. No
liability will be held for contents despite maximum care
being taken.
Electrical safety
Wiring and electrical connections must only be done by
an electrician. The appropriate laws, specications and
standards must be observed, such as the directive relating
to re safety of conduit installations (MLAR / LAR /
RbALei), VDE 0100 (specications for high-voltage
circuits up to 1000 V), VDE 0815 (installation cables
and wiring), VDE 0833 (re, burglary and attack alarm
systems). If necessary, cable types must be dened in
conjunction with the local approval bodies, power supply
companies or re safety authorities.
Cabling for extra-low voltages (e.g. 24 V DC) is to be laid
separately from low-voltage line (e.g. 230 V AC).
Flexible cables must be laid in such a way that they
cannot be sheared off, twisted or snapped during
operation. Power supplies, control units and junction
boxes must be accessible for maintenance work.
Cabling types, lengths and cross-sections are to comply
with technical guidelines.
Before work is carried out on the system, the
mains current and emergency power supply
(eg. rechargeable batteries) is to be disconnected from
all-poles and secured to prevent accidental switch-on.
Never operate the drive units, control units, operator
elements and sensors on supply voltage and
connections in such a way as to contravene the guidelines
in the operator manual. There is a risk of fatal injury,
and it can cause components to be destroyed!
Mechanical safety
Falling window casements: Window casements are to be
mounted in such a way that even if one of the suspension
elements fails, the design prevents the unit from falling or
moving in an uncontrolled way, e.g. by double
hanging, security stay, safety catch. Please note: to
prevent obstruction/falling of the window, the security stay/
safety catch must be compatible with the intended open-
ing span and mechanism of the window. See also the
directive for power-operated windows, doors and gates
(BGR 232) and the ZVEI brochure "RWA Update No. 3,
power-operated windows".
Fittings and xing material: any xing materials required or
supplied with the product must be adapted to the building
and load, and if necessary supplemented.
Crush and shear points:
Power-operated windows, doors and gates:
Any crush and shear hazard areas, for instance between
the casement and frame or skylight and base, must be
secured against trapping using appropriate measures to
prevent injury. See also the directive for power-operated
windows, doors and gates (BGR 232) and the ZVEI
brochure " RWA Update No. 3, power-operated windows".
Accident prevention regulations and industrial
compensation laws: For works to, on or in a building or
part thereof, the appropriate accident prevention
regulations (UVV) and industrial compensation laws
(BGR) are to be observed.
Environmental conditions: The product must not be
knocked, dropped, or exposed to vibration, moisture,
aggressive vapours or harmful environments, unless the
manufacturer has authorised one or more of these
environmental conditions.
Locking drive RM mini EasyDrive/2

20 03/13424999487
Locking drive RM mini EasyDrive/2
Scope of delivery
• RM mini EasyDrive/2 locking drive
• Connector housing with 8-pin plug for electrical
connection
• Fixing material 4 X M5 screws and rivet nuts
Note: The power- and connection cable is not
part of the delivery! It can be ordered separately as an
accessory mounting. The Easy Drive / 2 Connection cable
is 6-core and available in lengths of:
1.5 m; 3.1 m; 5.1 m; 8.1 m
Application Example
The RM mini EasyDrive/2 locking drive is designed for
concealed installation in the frame prole of a window.
Installation position and fastening of the drive depend on
the window system and its prole.
RM mini EasyDrive/2 prole integrated in turn window inward
Connector housing
with 8-pin plug for
electrical connection
RM mini EasyDrive/2
locking drive
RM mini EasyDrive/2
locking drive
outsideinside
