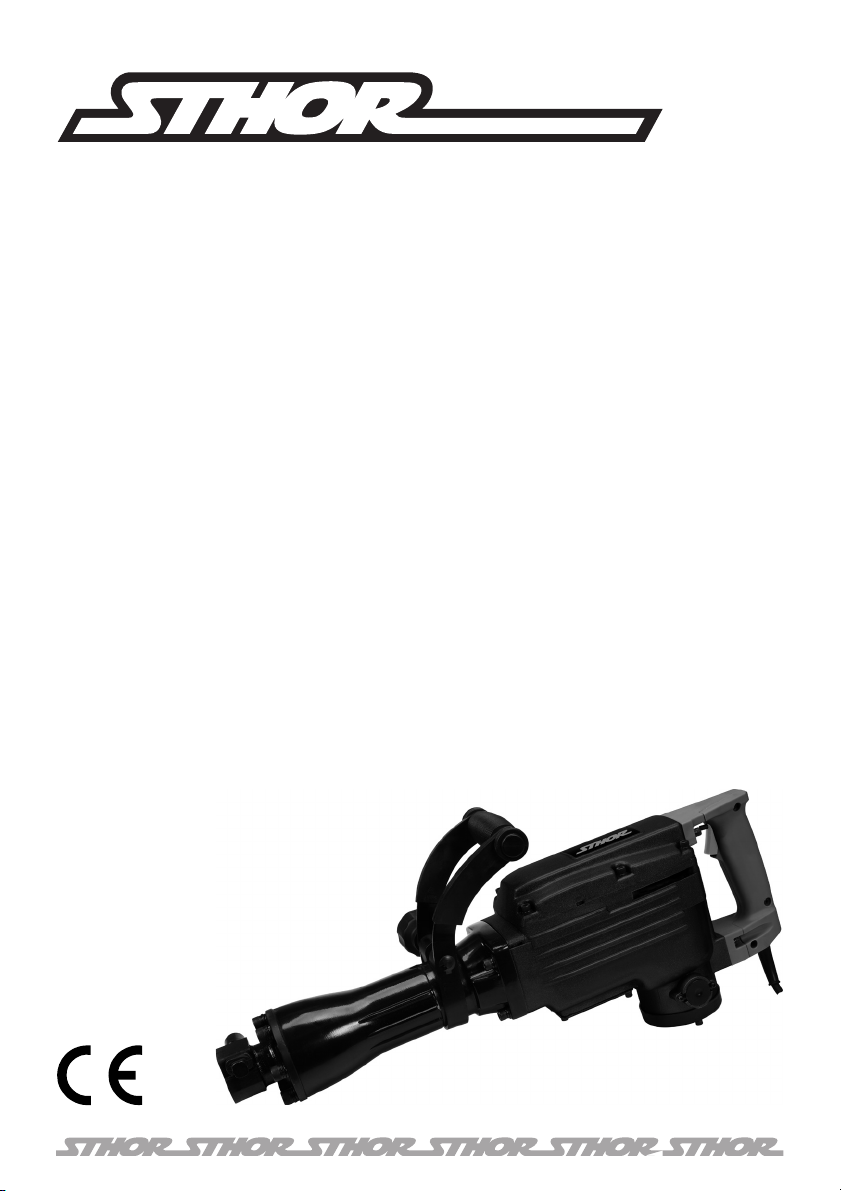

Sthor 79090 User manual

MŁOT WYBURZENIOWY
DEMOLITION HAMMER
ABBRUCHBOHRHAMMER
БУРИЛЬНЫЙ МОЛОТ
БУРИЛЬНИЙ МОЛОТ
GRIOVIMO SMOGTUVAS
ATSKALDĀMAIS ĀMURS
BOURACÍ KLADIVO
BÚRACIE KLADIVO
BONTÓKALAPÁCS
CIOCAN DEMOLATOR
MARTILLO PARA DEMOLICIÓN
MARTEAU DE DEMOLITION
MARTELLO DEMOLITORE
BOORHAMER
ΚΑΤΕΔΑΦΙΣΤΙΚΟ ΠΙΣΤΟΛΕΤΟ
PL
GB
D
RUS
UA
LT
LV
CZ
SK
H
RO
E
F
I
NL
GR
79090

INSTRUKCJA ORYGINALNA
2
PL GB D RUS UA LT LV CZ SK H RO E F I NL GR
TOYA S.A. ul. Sołtysowicka 13-15, 51-168 Wrocław, Polska
Rok produkcji:
Production year:
Produktionsjahr:
Год выпуска:
Рік випуску:
Pagaminimo metai:
Ražošanas gads:
Rok výroby:
Rok výroby:
2018 Gyártási év:
Anul producţiei utilajului:
Año de fabricación:
Année de fabrication:
Anno di produzione:
Bouwjaar:
Έτος παραγωγής:
I
IV
III
I
II
5
4
3
2
1
6
7
8
9

INSTRUKCJA ORYGINALNA 3
PL GB D RUS UA LT LV CZ SK H RO E F I NL GR
RUSDGBPL
1. korpus z rękojeściągłówną
2. włącznik elektryczny
3. blokada włącznika elektrycznego
4. uchwyt narzędziowy
5. blokada uchwytu narzędziowego
6. rękojeść dodatkowa
7. przewód zasilający z wtyczką
8. przebijak
9. przecinak
1. body with main grip holder
2. electric switch
3. electric switch lock
4. tool chuck
5. lock of tool chuck
6. auxiliary grip handle
7. power cord with plug
8. punch
9. chisel
SK EROH
IF GRNL
1. corps principal avec la poignée
2. interrupteur électrique
3. mode de commutation
4. mandrin
5. poignée auxiliaire
6. cordon
7. course de l’interrupteur
8. jauge de profondeur
9. coupe
1. corpo con impugnatura principale
2. interruttore elettrico
3. pulsante di bloccaggio interruttore
elettrico
4. mandrino portautensile
5. bloccaggio mandrino portautensile
6. impugnatura supplementare
7. cavo di alimentazione con spina
8. punzone
9. troncatore
1. apparaatbasis met primaire handgreep
2. elektrische schakelaar
3. blokkade elektrische schakelaar
4. gereedschaphouder
5. blokkade gereedschaphouder
6. secundaire handgreep
7. stroomkabel met stekker
8. puntbeitel
9. steenbeitel
1. σώμα με την κύρια χειρολαβή
2. ηλεκτρικός διακόπτης
3. κλείδωμα του ηλεκτρικού διακόπτη
4. τσοκ για εξαρτήματα
5. μάνδαλο του τσοκ
6. πρόσθετη λαβή
7. καλώδιο τροφοδοσίας με βύσμα
8. καλέμι
9. κοπίδι
1. teleso s hlavnou rukoväťou
2. elektrický prepínač
3. blokáda elektrického prepínača
4. nástrojový držiak
5. blokáda nástrojového držiaka
6. pomocná rukoväť
7. napájací kábel so zástrčkou
8. priebojník
9. sekáč
1. test a főfogantyúval
2. elektromos kapcsoló
3. elektromos kapcsoló retesze
4. tokmány
5. tokmány rögzítése
6. kiegészítőfogantyú
7. hálózati kábel a dugasszal
8. lyukasztó
9. hidegvágó
1. corp cu mâner principal
2. comutator electric
3. blocare comutator electric
4. suport mandrinăde prindere pentru biți
5. blocare mandrinăpentru sculă
6. mâner de prindere auxiliar
7. cablu electric cu ștecher
8. șpiț
9. daltă
1. cuerpo con mango principal
2. interruptor eléctrico
3. bloqueo del interruptor eléctrico
4. portaherramientas
5. bloqueo del portaherramientas
6. mango adicional
7. cable de alimentación con enchufe
8. punzón
9. cincel
1. корпус сглавной рукояткой
2. электрический выключатель
3. замок электрического
выключателя
4. патрон инструмента
5. замок патрона инструмента
6. дополнительная рукоятка
7. шнур питания со штекером
8. резак
9. долото
LVLTUA CZ
1. корпус зголовною ручкою
2. електричний вимикач
3. замок електричного вимикача
4. патрон інструменту
5. замок патрона інструменту
6. додаткова ручка
7. шнур живлення зштекером
8. різак
9. долото
1. korpusas su pagrindine rankena
2. elektrinis jungiklis
3. elektrinio jungiklio blokada
4. įrankio laikiklis
5. įrankio laikiklio blokada
6. papildoma rankena
7. maitinimo laidas su kištuku
8. pramuštuvas
9. kaltas
1. tělo s hlavní rukojetí
2. síťový spínač
3. blokovací tlačítko síťového spínače
4. nářaďové sklíčidlo
5. blokovací tlačítko nářaďového
sklíčidla
6. pomocná rukojeť
7. napájecí kabel se zástrčkou
8. průbojník
9. sekáč
1. korpuss ar galveno rokturi
2. elektriskais slēdzis
3. elektriskāslēdža bloķētājs
4. instrumentu turētājs
5. instrumentu turētāja fiksators
6. papildrokturis
7. barošanas vads ar kontaktdakšu
8. asais kalts
9. plakanais kalts
1. Werkzeugkörper mit Haupthandgriff
2. Steuerschalter
3. Steuerschaltersperre
4. Bohrfutter
5. Bohrfuttersperre
6. Zusatzhandgriff
7. Stromkabel mit Stecker
8. Stahldorn
9. Stechmeißel
Przeczytaćinstrukcję
Read the operating instruction
Bedienungsanleitung durchgelesen
Прочитать инструкцию
Прочитать iнструкцiю
Perskaityti instrukciją
Jālasa instrukciju
Přečtet návod k použití
Prečítaťnávod k obsluhe
Olvasni utasítást
Citeşti instrucţunile
Lea la instrucción
Lisez la notice d’utilisation
Leggere il manuale d’uso
Lees de instructies
Διαβάστε τις οδηγίες χρήσης
Używaj gogle ochronne
Wear protective goggles
Пользоваться защитными очками
Користуйтесь захисними окулярами
Vartok apsauginius akinius
Jālieto drošības brilles
Používej ochranné brýle
Používaj ochranné okuliare
Használjon védőszemüveget!
Intrebuinţeazăochelari de protejare
Use protectores del oído
Portez des lunettes de protection
Utilizzare gli occhiali di protezione
Draag een veiligheidsbril
Χρησιμοποιήστε τα γυαλιά προστασίας
Używaćochrony słuchu
Wear hearing protectors
Пользоваться средствами защиты слуха
Користуйтесь засобами захисту слуху
Vartoti ausines klausai apsaugoti
Jālieto dzirdes drošības līdzekļu
Používej chrániče sluchu
Používaj chrániče sluchu
Használjon fülvédőt!
Intrebuinţeazăantifoane
Use protectores de la vista
Portez une protection auditive
Utilizzare i dispositivi di protezione dell’udito
Draag gehoorbescherming
Χρησιμοποιήστε τις ωτασπίδες
Stosowaćochronędróg oddechowych
Use the respiration protection
Atemwege schützen!
Применять защиту дыхательных путей
Користуйтеся захистом дихальних шляхів
Taikyti kvėpavimo takųapsaugą
Lietojiet elpošanas traktu aizsardzību
Používejte prostředky na ochranu dýchacích cest
Používajte prostriedky na ochranu dýchacích ciest
Használjon légzésvédőálarcot
Utilizaţi apărători ale căilor respiratorii
Proteja las vías respiratorias
Utilisez la protection respiratoire
Utilizzare la protezione della respirazione
Gebruik de ademhalingsbescherming
Χρησιμοποιήστε την προστασία της αναπνοής

INSTRUKCJA ORYGINALNA
4
PL GB D RUS UA LT LV CZ SK H RO E F I NL GR
HEX
System mocowania narzędzia roboczego
Working tool attaching system
Befestigungssystem für das Arbeitswerkzeug
Система крепления рабочего инструмента
Система кріплення робочого інструмента
Darbinio įrankio įtvirtinimo sistema
Darbarīka stiprināšanas sistēma
Systém upínání pracovního nástroje
Systém upínania pracovného nástroja
A munkaszerszám rögzítési rendszere
Sistem de fixarea sculei de lucru
Sistema de fijar la herramienta de trabajo
Le Système de fixation de l’outil de travail
Sistema di fissaggio utensile di lavoro
Bevestigingssysteem voor gereedschap
Σύστημα στερέωσης εργαλείου
1500 W
230 V~ 50 Hz
Częstotliwość udaru
Impact frequency
Stossfrequenz
Частота удара
Частота удару
Smūgiųdažnis
Sitiena frekvence
Frekvence příklepu
Frekvencia príklepu
Ütési frekvencia
Frecvenţa bătăilor de percuţie
Frecuencia del impacto
Fréquence d’impact
Frequenza colpi
Klopfrequentie
Συχνότητα κρούσης
0 - 1900 min
-1
Druga klasa bezpieczeństwa elektrycznego
Second class of insulation
Zweite Klasse der elektrischen Sicherheit
Второй класс электрической безопасности
Другий клас електричної ізоляції
Antros klasės elektrinėapsauga
Elektrības drošības II. klase
Druhá třída elektrické bezpečnosti
Druhá trieda elektrickej bezpečnosti
Második osztályú elektromos védelem
Securitatea electricăde clasa a doua
Segunda clase de la seguridad eléctrica
Seconde classe de sécurité électrique
Seconda classe di sicurezza elettrica
Tweede klasse elektrische veiligheid
Δεύτερη τάξη ηλεκτρικής ασφαλείας
Moc znamionowa
Nominal power
Nennleistung
Номинальная мощность
Номінальна потужність
Nominali galia
Nomināla spēja
Jmenovitý výkon
Menovitý výkon
Névleges teljesítmény
Consum de putere nominală
Potencia nominal
Puissance nominale
Potenza nominale
Nominaal vermogen
Ονομαστική ισχύ
Napięcie i częstotliwość znamionowa
Mains voltage and frequency
Spannung und Nennfrequenz
Номинальное напряжение ичастота
Номінальна напруга та частота
Įtampa ir nominalus dažnis
Nomināls spriegums un nomināla frekvence
Jmenovité napětí a frekvence
Menovité napätie a frekvencia
Névleges feszültség és frekvencia
Tensiunea şi frecvenţa nominală
Tensión y frecuencia nominal
Tension et fréquence nominale
Tensione e frequenza nominale
Nominale spanning en frequentie
Ονομαστική τάση και συχνότητα
OCHRONA ŚRODOWISKA
Symbol wskazujący na selektywne zbieranie zużytego sprzętu elektrycznego i elektronicznego. Zużyte urządzenia elektryczne sąsurowcami wtórnymi - nie wolno wyrzucać
ich do pojemników na odpady domowe, ponieważzawierająsubstancje niebezpieczne dla zdrowia ludzkiego i środowiska! Prosimy o aktywnąpomoc w oszczędnym go-
spodarowaniu zasobami naturalnymi i ochronie środowiska naturalnego przez przekazanie zużytego urządzenia do punktu składowania zużytych urządzeńelektrycznych.
Aby ograniczyćilość usuwanych odpadów konieczne jest ich ponowne użycie, recykling lub odzysk w innej formie.
UMWELTSCHUTZ
Das Symbol verweist auf ein getrenntes Sammeln von verschlissenen elektrischen und elektronischen Ausrüstungen. Die verbrauchten elektrischen Geräte sind Sekundär-
rohstoffe – sie dürfen nicht in die Abfallbehälter für Haushalte geworfen werden, da sie gesundheits- und umweltschädigende Substanzen enthalten! Wir bitten um aktive
Hilfe beim sparsamen Umgang mit Naturressourcen und dem Umweltschutz, in dem die verbrauchten Geräte zu einer Annahmestelle für solche elektrischen Geräte gebracht
werden. Um die Menge der zu beseitigenden Abfälle zu begrenzen, ist ihr erneuter Gebrauch, Recycling oder Wiedergewinnung in anderer Form notwendig.
ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ
Данный символ обозначает селективный сбор изношенной электрической иэлектронной аппаратуры. Изношенные электроустройства – вторичное сырье, в
связи счем запрещается выбрасывать их вкорзины сбытовыми отходами, поскольку они содержат вещества, опасные для здоровья иокружающей среды! Мы
обращаемся кВам спросьбой об активной помощи вотрасли экономного использования природных ресурсов иохраны окружающей среды путем передачи
изношенного устройства всоответствующий пункт хранения аппаратуры такого типа. Чтобы ограничить количество уничтожаемых отходов, необходимо
обеспечить их вторичное употребление, рециклинг или другие формы возврата.
ENVIRONMENTAL PROTECTION
Correct disposal of this product: This marking shown on the product and its literature indicates this kind of product mustn’t be disposed with household wastes at the end of
its working life in order to prevent possible harm to the environment or human health. Therefore the customers is invited to supply to the correct disposal, differentiating this
product from other types of refusals and recycle it in responsible way, in order to re - use this components. The customer therefore is invited to contact the local supplier office
for the relative information to the differentiated collection and the recycling of this type of product.

INSTRUKCJA ORYGINALNA 5
PL GB D RUS UA LT LV CZ SK H RO E F I NL GR
ОХОРОНА НАВКОЛИШНЬОГО СЕРЕДОВИЩА
Вказаний символ означає селективний збір спрацьованої електричної та електронної апаратури. Спрацьовані електропристрої євторинною сировиною, узвязку
зчим заборонено викидати їх усмітники зпобутовими відходами, оскільки вони містять речовини, що загрожують здоровю та навколишньому середовищу!
Звертаємося до Вас зпросьбою стосовно активної допомоги угалузі охорони навколишнього середовища та економного використання природних ресурсів шляхом
передачі спрацьованих електропристроїв увідповідний пункт, що займається їх переховуванням. Зметою обмеження обєму відходів, що знищуються, необхідно
створити можливість для їх вторинного використання, рециклінгу або іншої форми повернення до промислового обігу.
APLINKOS APSAUGA
Simbolis nurodo, kad suvartoti elektroniniai ir elektriniai įrenginiai turi būti selektyviai surenkami. Suvartoti elektriniai įrankiai, – tai antrinės žaliavos – jųnegalima išmesti į
namųūkio atliekųkonteinerį, kadangi savo sudėtyje turi medžiagųpavojingųžmgaus sveikatai ir aplinkai! Kviečiame aktyviai bendradarbiauti ekonomiškame natūraliųišteklių
tvarkyme perduodant netinkamąvartoti įrankįįsuvartotųelektros įrenginiųsurinkimo punktą. Šalinamųatliekųkiekiui apriboti yra būtinas jųpakartotinis panaudojimas,
reciklingas arba medžiagųatgavimas kitoje perdirbtoje formoje.
VIDES AIZSARDZĪBA
Simbols rāda izlietoto elektrisko un elektronisko iekārtu selektīvu savākšanu, Izlietotas elektriskas iekārtas ir otrreizējas izejvielas – nevar būt izmestas ar mājsaimniecības
atkritumiem, jo satur substances, bīstamas cilvēku veselībai un videi! Lūdzam aktīvi palīdzēt saglabāt dabisku bagātību un sargāt vīdi, pasniegšot izlietoto iekārtu izlietotas
elektriskas ierīces savākšanas punktā. Lai ierobežot atkritumu daudzumu, tiem jābūt vēlreiz izlietotiem, pārstrādātiem vai dabūtiem atpakaļcitāformā.
OCHRANA ŽIVOTNÍHO PROSTŘEDÍ
Symbol poukazuje na nutnost separovaného sběru opotřebovaných elektrických a elektronických zařízení. Opotřebovaná elektrická zařízení jsou zdrojem druhotných
surovin – je zakázáno vyhazovat je do nádob na komunální odpad, jelikož obsahují látky nebezpečné lidskému zdraví a životnímu prostředí! Prosíme o aktivní pomoc při
úsporném hospodaření s přírodními zdroji a ochraněživotního prostředí tím, že odevzdáte použité zařízení do sběrného střediska použitých elektrických zařízení. Aby se
omezilo množství odpadů, je nevyhnutné jejich opětovné využití, recyklace nebo jiná forma regenerace.
OCHRANA ŽIVOTNÉHO PROSTREDIA
Symbol poukazuje na nutnosťseparovaného zberu opotrebovaných elektrických a elektronických zariadení. Opotrebované elektrické zariadenia sú zdrojom druhotných
surovín – je zakázané vyhadzovaťich do kontejnerov na komunálny odpad, nakoľko obsahujú látky nebezpečné ľudskému zdraviu a životnému prostrediu! Prosíme o
aktívnu pomoc pri hospodárení s prírodnými zdrojmi a pri ochrane životného prostredia tým, že opotrebované zariadenia odovzdáte do zberného strediska opotrebovaných
elektrických zariadení. Aby sa obmedzilo množstvo odpadov, je nutné ich opätovné využitie, recyklácia alebo iné formy regenerácie.
KÖRNYEZETVÉDELEM
A használt elektromos és elektronikus eszközök szelektív gyűjtésére vonatkozó jelzés: A használt elektromos berendezések újrafelhasználható nyersanyagok – nem szabad
őket a háztartási hulladékokkal kidobni, mivel az emberi egészségre és a környezetre veszélyes anyagokat tartalmaznak! Kérjük, hogy aktívan segítse a természeti források-
kal való aktív gazdálkodást az elhasznált berendezéseknek a tönkrement elektromos berendezéseket gyűjtőpontra történőbeszállításával. Ahhoz, hogy a megsemmisíten-
dőhulladékok mennyiségének csökkentése érdekében szükséges a berendezések ismételt vagy újra felhasználása, illetve azoknak más formában történővisszanyerése.
PROTEJAREA MEDIULUI
Simbolul adunării selective a utilajelor electrice şi electronice. Utilajele electrice uzate sunt materie primărepetată– este interzisăaruncarea lor la gunoi, deoarece conţin
substanţe dăunătoare sănătăţii omeneşti cât dăunătoare mediului! Vărugăm deci săaveţi o atitudine activăîn ceace priveşte gospodărirea economicăa resurselor naturale
şi protejarea mediului natural prin predarea utilajului uzat la punctul care se ocupăde asemenea utilaje electrice uzate. Pentru a limita cantităţile deşeurilor eliminate este
necesarăîntrebuinţatrea lor din nou , prin recyklind sau recuperarea în altăformă.
PROTECCIÓN DEL MEDIO AMBIENTE
El símbolo que indica la recolección selectiva de los aparatos eléctricos y electrónicos usados. ¡Aparatos eléctricos y electrónicos usados son reciclados – se prohíbe tirarlos
en contenedores de desechos domésticos, ya que contienen sustancias peligrosas para la salud humana y para el medio ambiente! Les pedimos su participación en la tarea
de la protección y de los recursos naturales y del medio ambiente, llevando los aparatos usados a los puntos de almacenamiento de aparatos eléctricos usados. Con el fin
de reducir la cantidad de los desechos, es menester utilizarlos de nuevo, reciclarlos o recuperarlos de otra manera.
ΗΠΡΟΣΤΑΣΙΑ ΤΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ
Το σύμβολο που υποδεικνύει την επιλεκτική συλλογή του αναλωμένου εξοπλισμού ηλεκτρικού και ηλεκτρονικού. Οαναλωμένος ηλεκτρικός εξοπλισμός είναι ανακυκλώσιμο
υλικό – δεν πρέπει να πετάγεται στον κοινό κάδο σκουπιδιών, διότι περιέχει συστατικά επικίνδυνα για την ανθρώπινη υγεία και το περιβάλλον! Παρακαλούμε να βοηθάτε
δραστικά στην εξοικονομημένη διαχείριση των φυσικών πόρων και την προστασία του φυσικού περιβάλλοντος μέσω της παράδοσης της αναλωμένης συσκευής στο σημείο
διάθεσης των αναλωμένων ηλεκτρικών συσκευών. Για να περιορίσετε την ποσότητα των αφαιρούμενων απόβλητων είναι απαραίτητη ηεκ νέου χρήση τους, ηανακύκλωση
ήανακύκλωση σε άλλη μορφή.
PROTECTION DE L’ENVIRONNEMENT
Le symbole qui indique la collecte sélective des déchets d’équipements électriques et électroniques. Les dispositifs électriques usés sont des matières recyclables – il est
interdit de les jeter dans des récipients pour des ordures ménagères car ils contiennent des substances nocives pour la santé humaine et l’environnement ! Nous vous prions
de nous aider à soutenir activement la gestion rentable des ressources naturelles et à protéger l’environnement naturel en rendant le dispositif usé au point de stockage des
dispositifs électriques usés. Pour réduire la quantité de déchets éliminés il est nécessaire de les réutiliser, de les recycler ou de les récupérer sous une autre forme.
BESCHERMING VAN HET MILIEU
Het symbool wijst op de selectieve inzameling van oude elektrische en elektronische apparatuur. Verbruikte elektrische apparaten kunnen worden gerecycled. Het is verbo-
den dit bij het huishoudelijk afval te gooien aangezien dit stoffen bevat die schadelijk kunnen zijn voor de gezondheid en voor het milieu! Wij vragen u actief bij te dragen de
economische natuurlijke hulpbronnen te besparen en het milieu te beschermen door deze gebruikte apparaten in te leveren bij een speciaal punt dat hiervoor is bestemd.
Om de verwijdering van afvalstoffen te verminderen is hergebruik, recycling of het op een andere wijze herstellen noodzakelijk.
TUTELA DELL’AMBIENTE
Simbolo della raccolta selezionata dei prodotti elettrici ed elettronici fuori uso. I dispositivi elettrici fuori uso sono rifiuti riciclabili - non vanno buttati in contenitori per rifiuti
domestici, in quanto contengono sostanze pericolose per la salute e l’ambiente! Agite attivamente a favore della gestione economica delle risorse naturali e a favore della
protezione dell’ambiente, consegnando gli utensili fuori uso ai centri di raccolta. Per ridurre la quantità dei rifiuti buttati, è necessario che siano riusati, riciclati o recuperati
in qualsiasi modo.

INSTRUKCJA ORYGINALNA
6
PL
CHARAKTERYSTYKA PRODUKTU
Młot wyburzeniowy jest narzędziem zwykłym, II klasy izolacji, przeznaczonym do wykonywania prac wyburzeniowych i dłutowania
w kamieniu naturalnym, sztucznym, marmurze itp. za pomocąnarzędzi roboczych wyposażonych w chwyt sześciokątny. Prawi-
dłowa, niezawodna i bezpieczna praca elektronarzędzia jest zależna od właściwej eksploatacji, dlatego:
Przed przystąpieniem do pracy produktem należy przeczytaćcałą instrukcjęi zachowaćją.
Za szkody powstałe w wyniku nie przestrzegania przepisów bezpieczeństwa i zaleceńniniejszej instrukcji dostawca nie ponosi
odpowiedzialności.
WYPOSAŻENIE
Produkt jest dostarczany jako kompletny, w opakowaniu powinny sięznajdować:
- młot wyburzeniowy,
- przecinak,
- przebijak.
PARAMETRY TECHNICZNE
Parametr Jednostka miary Wartość
Numer katalogowy 79090
Napięcie znamionowe [V~] 230
Częstotliwość znamionowa [Hz] 50
Moc znamionowa [W] 1500
Częstotliwość udaru [min-1] 1900
Energia pojedynczego udaru [J] 45
Masa [kg] 14
Poziom hałasu
- ciśnienie akustyczne [dB] 92,9 ± 3,0
- moc [dB] 104 ± 3,0
Poziom drgań[m/s2] 20,706 ± 1,5
Klasa izolacji II
Stopieńochrony IP20
Uchwyt narzędziowy - sześciokątny [mm] 30
OGÓLNE WARUNKI BEZPIECZEŃSTWA
UWAGA! Przeczytaćwszystkie poniższe instrukcje. Nieprzestrzeganie ich może prowadzićdo porażenia elektrycznego, pożaru
albo do uszkodzeńciała. Pojęcie „narzędzie elektryczne” użyte w instrukcjach odnosi siędo wszystkich narzędzi napędzanych
prądem elektrycznym zarówno przewodowych jak i bezprzewodowych.
PRZESTRZEGAĆPONIŻSZYCH INSTRUKCJI
Miejsce pracy
Miejsce pracy należy utrzymywaćdobrze oświetlone i w czystości. Nieporządek i słabe oświetlenie mogąbyćprzyczynami
wypadków.
Nie należy pracowaćnarzędziami elektrycznymi w środowisku o zwiększonym ryzyku wybuchu, zawierającym palne
ciecze, gazy lub opary. Narzędzia elektryczne generująiskry, które mogąspowodowaćpożar w kontakcie z palnymi gazami
lub oparami.
Nie należy dopuszczaćdzieci i osób postronnych do miejsca pracy. Utrata koncentracji może spowodowaćutratękontroli
nad narzędziem.
Bezpieczeństwo elektryczne
Wtyczka przewodu elektrycznego musi pasowaćdo gniazdka sieciowego. Nie wolno modyfikowaćwtyczki. Nie wolno
stosowaćżadnych adapterów w celu przystosowania wtyczki do gniazdka. Niemodyfikowana wtyczka pasująca do gniazdka
zmniejsza ryzyko porażenia prądem elektrycznym.
Unikaćkontaktu z uziemionymi powierzchniami takimi jak rury, grzejniki i chłodziarki. Uziemienie ciała zwiększa ryzyko
porażenia prądem elektrycznym.
Nie należy narażaćnarzędzi elektrycznych na kontakt z opadami atmosferycznymi lub wilgocią.Woda i wilgoć, która
dostanie siędo wnętrza narzędzia elektrycznego zwiększa ryzyko porażenia prądem elektrycznym.

INSTRUKCJA ORYGINALNA 7
PL
Nie przeciążaćkabla zasilającego. Nie używaćkabla zasilającego do noszenia, podłączania i odłączania wtyczki od
gniazdka sieciowego. Unikaćkontaktu kabla zasilającego z ciepłem, olejami, ostrymi krawędziami i ruchomymi elemen-
tami. Uszkodzenie kabla zasilającego zwiększa ryzyko porażenia prądem elektrycznym.
W przypadku pracy poza pomieszczeniami zamkniętymi należy używaćprzedłużaczy przeznaczonych do pracy poza
pomieszczeniami zamkniętymi. Użycie odpowiedniego przedłużacza zmniejsza ryzyko porażenia prądem elektrycznym.
W przypadku, gdy używanie elektronarzędzia w środowisku wilgotnym jest nieuniknione, jako ochronęprzed napięciem
zasilania należy stosowaćurządzenie różnicowoprądowe (RCD). Zastosowanie RCD zmniejsza ryzyko porażania prądem
elektrycznym.
Bezpieczeństwo osobiste
Przystępuj do pracy w dobrej kondycji fizycznej i psychicznej. Zwracaj uwagęna to, co robisz. Nie pracuj będąc zmę-
czonym lub pod wpływem leków lub alkoholu. Nawet chwila nieuwagi podczas pracy może prowadzićdo poważnych obrażeń
ciała.
Używaj środków ochrony osobistej. Zawsze zakładaj gogle ochronne. Stosowanie środków ochrony osobistej, takich jak
maski przeciwpyłowe, obuwie ochronne, kaski i ochronniki słuchu zmniejszająryzyko poważnych obrażeńciała.
Unikaj przypadkowego włączenia narzędzia. Upewnij się, że włącznik elektryczny jest w pozycji „wyłączony” przed pod-
łączeniem narzędzia do sieci elektroenergetycznej. Trzymanie narzędzia z palcem na włączniku lub podłączanie narzędzia
elektrycznego, gdy włącznik jest w pozycji „włączony” może prowadzićdo poważnych obrażeńciała.
Przed włączeniem narzędzia elektrycznego usuńwszelkie klucze i inne narzędzia, które zostały użyte do jego regulacji.
Klucz pozostawiony na obracających sięelementach narzędzia może prowadzićdo poważnych obrażeńciała.
Utrzymuj równowagę. Przez cały czas utrzymuj odpowiedniąpostawę.Pozwoli to na łatwiejsze zapanowanie nad narzę-
dziem elektrycznym w przypadku niespodziewanych sytuacji podczas pracy.
Stosuj odzieżochronną. Nie zakładaj luźniej odzieży i biżuterii. Utrzymuj włosy, odzieżi rękawice robocze z dala od
ruchomych części narzędzia elektrycznego. Luźna odzież, biżuteria lub długie włosy mogązaczepićo ruchome części na-
rzędzia.
Stosuj odciągi pyłu lub pojemniki na pył, jeśli narzędzie jest w takie wyposażone. Zadbaj o to, aby je poprawnie podłą-
czyć.Użycie odciągu pyłu zmniejsza ryzyko poważnych obrażeńciała.
Użytkowanie narzędzia elektrycznego
Nie przeciążaj narzędzia elektrycznego. Używaj narzędzia właściwego do danej pracy. Odpowiedni dobór narzędzia do
danej pracy, zapewni wydajniejsząi bezpieczniejsząpracę.
Nie używaj narzędzia elektrycznego, jeśli nie działa jego włącznik sieciowy. Narzędzie, które nie daje siękontrolowaćza
pomocąwłącznika sieciowego jest niebezpieczne i należy je oddaćdo naprawy.
Odłącz wtyczkęod gniazdka zasilającego przed regulacją, wymianąakcesoriów lub przechowywaniem narzędzia. Pozwo-
li to na uniknięcie przypadkowego włączenia narzędzia elektrycznego.
Przechowuj narzędzie w miejscu niedostępnym dla dzieci. Nie pozwól pracowaćosobom nieprzeszkolonym w zakresie
obsługi narzędzia. Narzędzie elektryczne może byćniebezpieczne w rękach nieprzeszkolonej obsługi.
Zapewnij właściwąkonserwacjęnarzędzia. Sprawdzaj narzędzie pod kątem niedopasowańi luzów ruchomych części.
Sprawdzaj czy jakikolwiek element narzędzia nie jest uszkodzony. W przypadku wykrycia usterek należy je naprawić
przed użyciem narzędzia elektrycznego. Wiele wypadków jest spowodowanych przez niewłaściwe konserwowane narzędzia.
Narzędzia tnące należy utrzymywaćczyste i naostrzone. Właściwie konserwowane narzędzia tnące jest łatwiej kontrolować
podczas pracy.
Stosuj narzędzia elektryczne i akcesoria zgodnie z powyższymi instrukcjami. Stosuj narzędzia zgodnie z przeznaczeniem
biorąc pod uwagęrodzaj i warunki pracy. Stosowanie narzędzi do innej pracy niżzostały zaprojektowane może zwiększyć
ryzyko powstawania niebezpiecznych sytuacji.
Naprawy
Naprawiaj narzędzie tylko w uprawnionych do tego zakładach, używających tylko oryginalnych części zamiennych. Za-
pewni to właściwe bezpieczeństwo pracy narzędzia elektrycznego.
DODATKOWE INSTRUKCJE BEZPIECZEŃSTWA
Zakładaćochronniki słuchu podczas pracy wiertarkąudarową.Narażanie na hałas może spowodowaćutratęsłuchu.
Narzędzia używaćz dodatkowymi rękojeściami dostarczonymi z narzędziem. Utrata kontroli może spowodowaćosobiste
obrażenia operatora.
Stosowaćmaski przeciwpyłowe. Użycie masek przeciwpyłowych zmniejsza ryzyko poważnych obrażeńciała.
Podczas wykonywania pracy, w której narzędzie wstawione może zetknąć sięz ukrytym przewodem pod napięciem
trzymaćnarzędzie elektryczne za pomocąizolowanych uchwytów. Narzędzie wstawiane podczas kontaktu z przewodem
pod napięciem może spowodować, że metalowe elementy narzędzia mogąsięznaleźć pod napięciem, co może spowodować
porażenie elektryczne operatora narzędzia.

INSTRUKCJA ORYGINALNA
8
PL
MONTAŻELEMENTÓW WYPOSAŻENIA
UWAGA! Montażwyposażenia może byćdokonywany tylko przy odłączonym napięciu zasilającym. Wyciągnąć wtyczkęprzewo-
du zasilającego z gniazdka sieciowego!
Ustawienie rękojeści dodatkowej (II)
Rękojeść dodatkowąmożna ustawićw położeniu zapewniającym najbardziej, bezpieczną, ergonomicznąi wydajnąpracę.
Ustawićrękojeść w pożądanym położeniu, a następnie zablokowaćmożliwość zmiany jej położenia przez mocne i pewne dokrę-
cenie pokrętła blokady.
Ze względu na charakter pracy należy sprawdzaćstopieńdokręcenia pokrętła blokady w trakcie użytkowania produktu.
Montażi demontażnarzędzi roboczych (III)
Narzędzie robocze w postaci dłuta, przecinaka lub przebijaka jest blokowane w uchwycie za pomocąobracanej blokady.
Odciągnąć blokadęuchwytu narzędziowego i obrócićjąo 180 st. tak, aby blokada nie stanowiła przeszkody przy wsuwaniu i
wysuwaniu narzędzia roboczego do i z uchwytu.
Sześciokątny uchwyt na jednej ścianie posiada wyżłobienie pozwalające na obrót blokady uchwytu i zablokowanie narzędzia
roboczego w uchwycie. Wsunąć narzędzie robocze do uchwytu, tak aby wyżłobienie znalazło sięna wysokości blokady. Następ-
nie odciągnąć blokadęuchwytu narzędziowego i obrócićjąo 180 st. tak, aby zablokowaćmożliwość wysunięcia sięnarzędzia
roboczego z uchwytu. Upewnićsięchwytając za narzędzie i próbując je wysunąć z uchwytu. Jeżeli próba siępowiedzie należy
powtórzyćproceduręmontażu narzędzia roboczego.
UŻYTKOWANIE PRODUKTU
Przed rozpoczęciem pracy należy sprawdzićczy obudowa oraz przewód przyłączeniowy z wtyczkąnie sąuszkodzone. W przy-
padku stwierdzenia uszkodzeń, zabrania siędalszej pracy!
Czynności przygotowawcze
Wybraćwłaściwe narzędzie robocze: przebijak lub przecinak.
Oczyścićnarzędzie, uchwyt wybranego narzędzia posmarowaćcienkąwarstwąsmaru.
Włożyćnarzędzie robocze do uchwytu narzędziowego produktu.
Włożyćwtyczkęprzewodu do gniazda sieci elektrycznej.
Załóżochronniki słuchu, ochronęoczu, rękawice robocze.
Uruchomienie i zatrzymanie produktu
Przyjąć pozycjęgwarantującązachowanie równowagi, chwycićoburącz młot i upewniwszy się, że narzędzie robocze nie dotyka
niczego, uruchomićprodukt, naciskając i przytrzymując palcem włącznik (IV).
Przytrzymaćnarzędzie w tym stanie kilkanaście sekund, aby smar dotarłdo wszystkich elementów mechanizmu napędowego.
jednocześnie należy sprawdzićczy produkt nie wykazuje objawów nieprawidłowej pracy. Zbyt duży hałas, zbyt wysoki poziom
drgań, podejrzany zapach lub pojawienie siędymu. Jeżeli nie zaobserwowano żadnych objawów nieprawidłowej pracy można
rozpocząć użytkowanie produktu.
Po zakończeniu pracy, wyłączyćmłot przez zwolnienie nacisku na włącznik.
Włącznik posiada możliwość blokady w położeniu włączony, co może byćprzydatne podczas długotrwałej pracy. W celu zabloko-
wania włącznika należy wcisnąć przycisk blokady przy wciśniętym włączniku (IV). Zwolnienie blokady następuje przez naciśnięcie
włącznika.
Praca produktem
Zaleca się, aby w początkowym okresie użytkowania, praca narzędziem nie była zbyt intensywna, pozwoli to dotrzećsięczęściom
mechanicznym. Zaleca siętakże stosowanie dłuższych przerw w pracy w celu schłodzenia młota. W miarędocierania sięelemen-
tów wewnątrz młota, można zwiększyćintensywność pracy i skrócićprzerwy potrzebne na chłodzenie narzędzia.
Uwaga! Czasem może sięzdarzyć, że młot nie będzie przekazywałuderzenia na narzędzie robocze, mimo tego, że silnik pracuje.
Przyczynątakiego stanu jest najczęściej zbyt gęsty olej. Jeżeli produkt jest użytkowany w niskiej temperaturze, należy pozwolić
mu pracowaćprzez ok. 5 minut celem rozgrzania.
Oprzećnarzędzie robocze o obrabianąpowierzchnię, złapaćmłot za obie rękojeści i uruchomićwłącznikiem. Jeżeli narzędzie
robocze nie rozpoczęło pracy należy młot pchnąć w kierunku obrabianej powierzchni. Nie jest to wynik niepoprawnego działania,
a zabezpieczenia przeciw pracy bez obciążenia.
W czasie pracy wywieraćtylko nacisk niezbędny do poprawnej pracy narzędzia. Stosowanie zbyt dużego nacisku na narzędzie ro-
bocze może spowodowaćuszkodzenia narzędzia roboczego i mechanizmów młota udarowego, spowoduje teżspadek wydajności.
Jeżeli produkt będzie wykorzystywany do skucia powierzchni o dużej grubości należy skuwanie przeprowadzaćwarstwowo. Za
każdym razem skućwarstwęniewielkiej grubości.
W czasie pracy należy stosowaćregularne przerwy.

INSTRUKCJA ORYGINALNA 9
PL
Uwagi dodatkowe
W czasie pracy nie należy wywieraćzbyt dużego nacisku na obrabiany materiałi nie wykonywaćgwałtownych ruchów, aby nie
spowodowaćuszkodzenia narzędzia roboczego i wiertarki. W czasie pracy stosowaćregularne przerwy. Nie wolno dopuścićdo
przeciążenia narzędzia, temperatura powierzchni zewnętrznych nigdy nie może przekroczyć60OC. Po zakończonej pracy wyłą-
czyćwiertarkę, wyjąć wtyczkęprzewodu narzędzia z gniazda sieciowego i dokonaćkonserwacji i oględzin.
Deklarowana, całkowita wartość drgańzostała zmierzona za pomocąstandardowej metody badańi może byćużyta do porówna-
nia jednego narzędzia z drugim. Deklarowana, całkowita wartość drgańmoże zostaćużyta we wstępnej ocenie ekspozycji.
Uwaga! Emisja drgańpodczas pracy narzędziem może sięróżnićod zadeklarowanej wartości, w zależności od sposobu użycia
narzędzia.
Uwaga! Należy określićśrodki bezpieczeństwa mające chronićoperatora, które sąoparte na ocenie narażenia w rzeczywistych
warunkach użytkowania (wliczając w to wszystkie części cyklu pracy, jak na przykład czas kiedy narzędzie jest wyłączone lub
pracuje na biegu jałowym oraz czas aktywacji).
KONSERWACJA I PRZEGLĄDY
Smarowanie
Zawsze przed użyciem wiertełlub przecinaków należy je oczyścići posmarowaćchwyt narzędziowy cienkąwarstwąsmaru.
Uzupełnianie oleju (V)
Mechanizm młota jest smarowany za pomocąkąpieli olejowej. Na spodzie obudowy znajduje sięwlew oleju z okienkiem inspek-
cyjnym. Jeżeli po ustawieniu młota uchwytem narzędziowym skierowanym ku górze nie będzie widoczny olej w okienku inspekcyj-
nym należy uzupełnićjego brak. Poziom oleju powinien wynosićok. 3 mm mierzonych od dolnej krawędzi okienka inspekcyjnego.
Zalecane jest użycie oleju silnikowego o klasie lepkości SAE 20W-50.
Uzupełnienie braku oleju należy przeprowadzićw następujący sposób. Odłączyćwtyczkęprzewodu zasilającego od gniazdka
sieciowego. Odwrócićmłot tak, aby wlew oleju zostałskierowany do góry. Odkręcićzatyczkęwlewu z okienkiem inspekcyjnym.
Należy zachowaćostrożność, aby nie zgubićlub uszkodzićgumowego uszczelnienia znajdującego siępod zatyczką.
Uzupełnićolej i zakręcićzatyczkę. Zatyczkędokręcićtylko z takąsiłą jaka jest wymagana do uzyskania szczelności. Użycie
nadmiernej siły może uszkodzićuszczelnienie lub połączenie gwintowe zatyczki. Sprawdzićpoziom oleju przed rozpoczęciem
pracy.
Olej należy uzupełniaćco 20 dni pracy przy założeniu, że każdego dnia młot pracowałprzez ok. 3-4 godzin.
UWAGA! Przed przystąpieniem do regulacji, obsługi technicznej lub konserwacji wyciągnij wtyczkęnarzędzia z gniazdka sieci
elektrycznej. Po zakończonej pracy należy sprawdzićstan techniczny elektronarzędzia poprzez oględziny zewnętrzne i ocenę:
korpusu i rękojeści, przewodu elektrycznego z wtyczkąi odgiętką, działania włącznika elektrycznego, drożności szczelin wentyla-
cyjnych, iskrzenia szczotek, głośności pracy łożysk i przekładni, rozruchu i równomierności pracy. W okresie gwarancji użytkownik
nie może domontowaćelektronarzędzi, ani wymieniaćżadnych podzespołów lub części składowych, gdyżpowoduje to utratę
praw gwarancyjnych. Wszelkie nieprawidłowości obserwowane przy przeglądzie, lub w czasie pracy, sąsygnałem do przeprowa-
dzenia naprawy w punkcie serwisowym. Po zakończeniu pracy, obudowę, szczeliny wentylacyjne, przełączniki, rękojeść dodatko-
wąi osłony należy oczyścićnp. strumieniem powietrza (o ciśnieniu nie większym niż0,3 MPa), pędzlem lub suchąszmatkąbez
użycia środków chemicznych i płynów czyszczących. Narzędzia i uchwyty oczyścićsuchączystąszmatą.

10
GB
ORIGINAL INSTRUCTIONS
PRODUCT CHARACTERISTICS
A demolition hammer is an ordinary power tool of II class of insulation, designed for demolition and chiselling works in natural
stone, artificial stone, marble etc. using work tools fitted with a hexagonal grip. Correct, reliable and safe operation of this power
tool depends on proper operation, therefore:
Before starting the work with this product, please read this manual and keep it properly.
The supplier does not assume any liability for damages resulting from failure to follow safety regulations and recommendations
specified in this manual.
EQUIPMENT
The product is supplied as complete, the packaging should include:
- demolition hammer
- chisel
- punch
TECHNICAL PARAMETERS
Parameter Measuring unit Value
Catalogue number 79090
Rated voltage [V~] 230
Rated frequency [Hz] 50
Rated power [W] 1500
Impact frequency [min-1] 1900
Single impact energy [J] 45
Weight [kg] 14
Noise level
- acoustic pressure [dB] 92.9±3.0
- power [dB] 104±3.0
Vibration level [m/s2] 20.706±1.5
Insulation class II.
Protection class IP20
Hexagonal tool chuck [mm] 30
GENERAL SAFETY CONDITIONS
NOTE! Get acquainted with all the instructions below. Failure to observe them may lead to an electric shock, fire or injuries. The
notion of electric tool used in the instructions applies to all the tools which are powered with electric current, both wire tools and
wireless ones.
OBSERVE THE FOLLOWING INSTRUCTIONS
Place of work
The place of work must be properly illuminated and clean. Disorder and poor illumination may be a cause of accidents.
Do not work with electric tools in explosive environments, or those which contain inflammable liquids, gases or vapours.
Electric tools generate sparks, which may cause a fire in case of contact with inflammable gases or vapours.
Do not allow children and outsiders to the place of work. A lack of concentration may result in a loss of control over the tool.
Electric safety
The plug of the power supply cable must fit the mains socket. Do not modify the plug. Do not use any adapters whatso-
ever in order to adapt the plug to the socket. Unmodified plug which fits the socket reduces the risk of an electric shock.
Avoid contact with grounded surfaces, such as pipes, heaters and refrigerators. Grounding of the body increases the risk
of an electric shock.
Do not expose electric tools to precipitation or humidity. Water and humidity which gets into the electric tool increases the
risk of an electric shock.
Do not overload the power supply cable. Do not use the power supply cable in order to carry the tool or to connect and
disconnect the plug from the mains socket. Avoid contact of the power supply cable with heat, oils, sharp tools and
moving elements. Damage to the power supply cable increases the risk of an electric shock.
In case work is realised outside closed areas, it is necessary to use extension cords designed for applications outside

11
GB
ORIGINAL INSTRUCTIONS
closed areas. Using a correct extension cord permits to reduce the risk of an electric shock.
If operating a power tool in a damp location is unavoidable, use a residual current device (RDC) protected supply. Use of
an RCD reduces the risk of electric shock.
Personal safety
Commence work in good physical and psychological conditions. Pay attention to what you do. Do not work if you are
tired or under effects of medicines or alcohol. Even a moment’s inattention during work may lead to serious injuries.
Always use individual means of protection. Always wear goggles. Using individual means of protection, such as dust-masks,
protective shoes, helmets and hearing protections permits to reduce the risk of serious injuries.
Avoid accidental activation of the tool. Make sure the switch is in the OFF position, before you connect the tool to the
mains. Holding the tool with a finger on the switch or connecting an electric tool when the switch is in the ON position may lead
to serious injuries.
Before you turn an electric tool on remove all the spanners and other tools, which have been used for adjustments. A
spanner left on rotating elements of the tool may lead to serious injuries.
Keep your balance. Maintain an appropriate position. It will permit to control the electric tool in case of unpredicted situations
during its operation.
Use protective clothes. Do not wear loose clothes or jewellery. Keep your hair, clothes and gloves away from moving
elements of the electric tool. Loose clothes, jewellery or long hair may get caught on moving elements of the tool.
Use dust extractors or dust containers, if the tool is equipped with any. Make sure they are properly connected. Using of
dust extractors permits to reduce the risk of serious injuries.
Operation of the electric tool
Do not overload the electric tool. Use a proper tool for the given purpose. A correct selection of the tool for the given work
will result in a more efficient and safer work.
Do not use the electric tool if the switch is not functioning properly. A tool which may not be controlled by means of a switch
is dangerous and must be repaired.
Disconnect the plug from the mains socket before any adjustment, replacement of accessories or storage of the tool. It
will permit to avoid accidental activation of the electric tool.
Store the tool away from children. Do not allow untrained persons to operate the tool. An electric tool may be dangerous
in hands of an untrained person.
Make sure the tool is properly maintained. Check the tool in order to detects any unfitting or loose moving elements.
Check whether the elements of the tool are not damaged. In case any damaged elements of the tool are detected, they
must be repaired before the electric tool is operated. Many accidents are caused by improper maintenance of tools.
Cutting tools must be sharp and clean. Properly maintained cutting tools are easier to control during work.
Use electric tools and accessories in accordance with the aforementioned instructions. Use the tool in accordance with
its purpose, taking into account the kind and conditions of work. Should the tool be used for other applications than the ones
it has been designed for, the risk of a dangerous situation increases.
Repairs
The tool may be repaired only by authorised service centres, which must use solely original spare parts. It will guarantee
a proper level of safety of operation of the electric tool.
ADDITIONAL SAFETY INSTRUCTIONS
Wear hearing protectors when working with hammer drill. Exposure to noise can cause hearing loss.
Use this tool with auxiliary handles supplied with the tool. Losing control may cause personal injury to the operator.
Use dust protection masks. Use of anti-dust mask reduces the risk of serious body injuries.
When working, where the inserted accessory may come into contact with hidden live wire, hold the power tool using
insulated handles. Inserted accessory when coming into contact with a live wire may cause metal components of the tool to
become energized, which could result in electric shock to the operator of tool.
INSTALLATION OF ACCESSORIES
NOTE! Installation of accessories may be carried out only with the supply voltage disconnected. Pull out the plug of power cable
from the mains socket!
Setting of auxiliary grip handle (II)
An auxiliary grip handle can be set in a position that provides the most safe, ergonomic and efficient work.
Set the chuck in the desired position and then lock the possibility of any changes of its position by tightening the lock knob firmly
and securely.
Due to the nature of work, check the degree of tightening the lock knob during the use of the product.

12
GB
ORIGINAL INSTRUCTIONS
Assembly and disassembly of work tools (III)
Work tool in the form of a chisel, flat chisel or punch is locked in the chuck by means of a rotating lock.
Pull off the lock of tool chuck and turn it 180 degrees so that the lock does not interfere with sliding in and out a work tool to and
from the chuck.
Hexagonal chuck on one wall has a groove that allows turning the chuck’s lock and locking the work tool in the chuck. Slip the
work tool into the chuck so that the groove is at the level of a lock. Then pull off the lock of tool chuck and turn it 180 degrees so
as to lock the possibility of sliding out the work tool from the chuck. Make sure of it by grabbing the tool and trying to slide it out of
the chuck. If the attempt is successful, repeat the work tool assembly procedure.
PRODUCT USE
Before starting the work make sure that the housing and connecting cable with a plug are not damaged. If any damage is found,
it is forbidden to continue the work!
Preparations
Select proper work tool: punch or chisel.
Clean the tool, apply a thin layer of grease on the chuck of selected tool.
Insert the work tool into the tool chuck of the product.
Insert the cable plug into the mains socket.
Put on hearing protectors, eye protection, work gloves.
Starting and stopping the product
Take a posture guaranteeing your balance, grab the hammer with both hands and having made sure that the work tool does not
touch anything, start the product by pressing and holding down the switch with your finger (IV).
Hold the tool in this position for several seconds to allow grease reaching all the elements of the drive mechanism and check at
the same time whether the product shows any signs of abnormal operation. Too much noise, vibration level too high, suspicious
odour or emergence of smoke. If no signs of abnormal operation are observed, the product may be used.
After completion of work, switch off the hammer by releasing the pressure on the switch.
The switch may be locked in the ON position, which may be useful during long-term operation. In order to lock the switch, press
the lock button with the switch pressed (IV). Lock is released by pressing the switch.
Working with product
It is recommended that in the initial period of use, operation of tool is not too intensive, it will allow mechanical parts to run-in. It is
also recommended to use longer breaks in order to cool the hammer. As the elements inside the hammer run in, you can increase
the intensity of operation and shorten the breaks needed for cooling the tool.
Note! Sometimes it may happen that the hammer fails to transfer impact to the work tool, even though the engine works. Usually
this may be caused by too thick oil. If the product is used at low temperature, let it work for approx. 5 minutes to warm it up.
Lean the work tool against work surface, grab both grip handles of the hammer and start it with the switch. If the work tool has
failed to start, push the hammer towards the work surface. This does not result from incorrect operation but the protection against
operation with no load.
During the work, apply only pressure necessary for the correct operation of the tool. Applying too much pressure on the work tool
may cause damage to the work tool and hammer drill mechanisms, and it will also reduce its efficiency.
If the product is used to remove large-thickness surfaces, this operation should be carried out by layers. Each time, remove a
layer of small thickness.
Make regular breaks during the work.
Additional notes
Do not apply too much pressure on the processed material during operation and do not make sudden movements to prevent dam-
age to the work tool and drill. Make regular breaks during the work. Do not overload the tool, temperature of outside surfaces can
never exceed 60 °C. After completed work, turn off the drill, unplug the tool from the mains socket and carry out the maintenance
and inspection operations.
Declared total value of vibration was measured by means of standardized test method and can be used to compare one tool with
the other. Declared total value of vibration can be used in the initial exposure assessment.
Note! Emission of vibration when working with the tool may vary from the declared value, depending on how the tool is used.
Note! It is required to determine safety measures to protect the operator, which are based on the exposure assessment in real
conditions of use (including all elements of work cycle, such as for example time when tool is switched off or idling and time of
activation).

13
GB
ORIGINAL INSTRUCTIONS
MAINTENANCE AND CHECKS
Lubrication
Always before using drill bits or chisels, clean them and apply a thin layer of grease onto the tool chuck.
Oil refilling (V)
The hammer drill mechanism is lubricated by means of an oil bath. At the bottom of the housing there is an oil filler with an inspec-
tion glass. If the hammer is set with the tool chuck pointing upwards and the oil in the inspection glass is not visible, it should be
refilled. Oil level should be approx. 3 mm measured from the lower edge of the inspection glass. It is recommended to use SAE
20W-50 viscosity class engine oil .
Oil refilling should be carried out as follows. Unplug the power cord plug from a mains socket. Turn the hammer so that the oil
filler is directed upwards. Unscrew the filler plug with inspection glass. Take precaution measures not to lose or damage the rubber
seal under the plug.
Refill the oil and screw the filler plug. Tighten the plug with sufficient force required to obtain tightness. Excessive force may dam-
age the sealing or the threaded connection of the plug. Check the oil level before the start of work.
Oil should be refilled every 20 days of operation, assuming that the hammer works for about 3-4 hours per day.
ATTENTION! Before any adjustment, technical service or maintenance operations unplug the tool. Once the operations have been
finished, the technical conditions of the tool must be assessed by means of external evaluation and inspection of the following
elements: body and handle, conductor with a plug and deflection, functioning of the electric switch, patency of ventilation slots,
sparking of brushes, noise level of functioning of bearings and gears, start-up and smoothness of operation. During the guarantee
period, the user cannot dismantle the electric tools or change any sub-assemblies or elements, since it will cancel any guarantee
rights. All irregularities detected at overhaul or during functioning of the tools are a signal to have the tool repaired at a service
shop. Once the functioning has been concluded, the casing, ventilation slots, switches, additional handle and protections must be
cleansed with a stream of air (at a pressure not exceeding 0.3 MPa), with a brush or a cloth without any chemical substances or
cleaning liquids. Tools and handles must be cleansed with a clean cloth.

14 ORIGINALANLEITUNG
D
PRODUKTBESCHREIBUNG
Der Abbruchbohrhammer ist ein Normalgerät der Klasse II und wird bei den Abbrucharbeiten sowie für Stemmarbeiten für Natur-
und Kunststein, Marmor usw. eingesetzt. Dazu werden Werkzeuge mit Sechskantschaft verwendet. Der korrekte, zuverlässige
und sichere Werkzeugbetrieb setzt eine fachmännische Bedienung voraus, deshalb:
diese Anleitung vor Arbeitsbeginn gründlich lesen und sicher aufbewahren.
Der Lieferant kann nicht für Schäden haftbar gemacht werden, die infolge der Nichtbeachtung der Sicherheitsvorschriften und der
Empfehlungen in dieser Anleitung entstehen.
ZUBEHÖR
Das Produkt wird komplett mit folgendem Zubehör in der Verpackung geliefert:
- Schlagbohrhammer
- Stahldorn,
- Stechmeißel.
TECHNISCHE DATEN
Parameter ME Wert
Katalog-Nr. 79090
Nennspannung [V~] 230
Nennfrequenz [Hz] 50
Nennleistung [W] 1500
Schlagwerkfrequenz [min-1] 1900
Einzelschlagenergie [J] 45
Gewicht [kg] 14
Lärmpegel
- Schalldruck [dB] 92,9 ± 3,0
- Schalldruckleistung [dB] 104 ± 3,0
Vibrationspegel [m/s2] 20,706 ± 1,5
Isolierungsklasse II
Schutzgrad IP20
Sechskantbohrfutter [mm] 30
ALLGEMEINE SICHERHEITSBEDINGUNGEN
ACHTUNG! Die nachstehenden Anweisungen durchlesen. Die Nichteinhaltung der nachstehenden Anweisungen kann einen
elektrischen Schlag, Brand oder Körperverletzungen führen. Der Begriff „Elektrowerkzeug” bezieht sich auf alle mit dem elektri-
schen Strom angetriebenen Werkzeuge sowohl mit der Netzleitung als auch ohne Netzleitung.
DIE NACHSTEHENDEN ANWEISUNGEN EINHALTEN!
Arbeitsplatz
Der Arbeitsplatz soll gut beleuchtet sein und In der Sauberkeit gehalten werden. Das Durcheinander und nicht ausreichende
Beleuchtung können Arbeitsunfälle verursachen.
Die Elektrowerkzeuge dürfen in der Umgebung mit erhöhter Explosionsgefahr, oder brennbaren Flüssigkeiten Gasen
oder Dunste nicht verwendet werden. Die Elektrowerkzeuge erzeugen Funken, die in Berührung mit brennbaren Gasen oder
Dunsten Brand verursachen können.
Kindern und unbefugte Personen fern von dem Arbeitsplatz halten. Die Konzentrationsschwäche kann zum Verlieren des
Beherrschens über dem Werkzeug führen.
Elektrische Sicherheit
Leitungsstecker muss an die Netzsteckdose passen. Der Stecker darf nicht modifiziert werden. Keine Adapter zur An-
passung des Leitungssteckers an die Netzsteckdose verwenden. Der nicht modifizierte Leitungsstecker, der genau an die
Netzsteckdose passt vermindert die Gefahr des elektrischen Schlages.
Den Kontakt mit geerdeten Flächen wie Rohre, Heizkörper, Kühlschränke vermeiden. Die Körpererdung erhöht das Ri-
siko des elektrischen Schlages. Die Elektrowerkzeuge dürfen dem Einfluss von atmosphärischen Niederschlägen oder
Der Feuchtigkeit nicht ausgesetzt werden. Wasser und Feuchtigkeit, die in das Innere des Elektrowerkzeuges eindringen,
erhöhen die Gefahr des elektrischen Schlages.

15
ORIGINALANLEITUNG
D
Den Netzkabel nicht überlasten. Die Netzkabel nicht zum Tragen, Abschalten und Einschalten des Leitungssteckers zum
Netzsteckdose verwenden. Den Kontakt des Leitungskabels mit der Wärme, Öl, scharfen Kanten und beweglichen Teilen
vermeiden. Beschädigung des Leitungskabels erhöht die Gefahr des elektrischen Schlages.
Be idem Einsatz außerhalb der geschlossener Räumen sollen für Außen geeignete Verlängerungsschnüre verwendet
werden. Die Verwendung der geeigneten Verlängerungsschnüre vermindert die Gefahr des elektrischen Schlages.
In dem Fall, wenn der Einsatz des Elektrowerkzeuges in einem feuchten Umfeld unvermeidlich ist, dann muss man als
Schutz vor der Spannung der Stromversorgung ein Differentialstromgerät (RCD) verwenden. Die Anwendung des RCD
verringert das Risiko eines elektrischen Stromschlags.
Personensicherheit
Dei Arbeit soll bei guter körperlicher und geistlicher Verfassung ausgeführt werden. Immer darauf achten was gemacht
wird. Die Arbeit darf nicht bei der Ermündung oder unter Einfluss von Alkohol oder Medikamenten ausgeführt werden.
Sogar eine momentane Unaufmerksamkeit während der Arbeit kann zu ernsthaften Körperverletzungen führen.
Die persönlichen Schutzmittel verwenden. Immer die Schutzbrille tragen. Die Verwendung von persönlichen Schutzmitteln
wie Staubmasken, Schutzschuhe, Helme und Gehörschutz vermindern die Gefahr der ernsthaften Körperverletzungen.
Das zufällige Einschalten des Elektrowerkzeuges vermeiden. Bitte prüfen ob der Schalter in der Stellung „AUS” steht
bevor das Elektrowerkzeug an das elektrische Netz angeschlossen wird. Das Halten der Finger auf dem Schalter oder
Anschluss des Elektrowerkzeuges bei dem eingeschalteten Schalter kann zu ernsthaften Körperverletzungen führen.
Vor Einschalten des Elektrowerkzeuges sollen alle Schlüssel und Werkzeuge entfernt werden, die zur Einstellung ver-
wendet worden waren. Der an den beweglichen Teilen des Werkzeuges hintergelassene Schlüssel kann ernsthafte Körperver-
letzungen herbeiführen.
Gleichgewicht halten. Durch die ganze Zeit entsprechende Arbeitsstellung einnehmen. Dadurch lässt sich das Elektrowerk-
zeug in den unerwarteten Notfällen bei der Arbeit leichter beherrschen.
Schutzkleidung tragen. Keine lose Kleidung oder Schmuck tragen. Haare, Kleidung und Arbeitshandschuhe fern von
den beweglichen Teilen des Elektrowerkzeuges halten. Lose Kleidung, Schmuck oder lange Haare können an die bewegliche
Teile des Elektrowerkzeuges anhaken.
Staubabsaugung oder Staubbehälter verwenden falls das Werkzeug damit ausgestattet wird. Bitte sorgen Sie dafür damit sie
sachgemäß angeschlossen sind. Verwendung der Staubabsaugung vermindert die Gefahr der ernsthaften Körperverletzungen.
Verwendung des Elektrowerkzeuges
Das Elektrowerkzeug nicht überlasten. Das zur ausführende Aufgabe geeignete Werkzeug verwenden. Entsprechende
Auswahl des Werkzeuges gewährleistet eine leistungsfähige und sichere Arbeit.
Das Werkzeug darf nicht verwendet werden, falls der Netzschalter nicht funktioniert. Das Werkzug, welches sich mit dem
Schalter nicht kontrollieren lässt, ist gefährlich und soll zur Reparatur geliefert werden.
Den Leitungsstecker von der Netzsteckdose herausziehen wenn das Werkzeug eingestellt oder Zubehör ausgetauscht
bzw. das Werkzeug aufbewahrt wird. Dadurch wird das zufällige Einschalten des Elektrowerkzeuges vermieden.
Das Elektrowerkzeug vor den Zutritt von Kindern schützen. Die bei der Bedienung des Werkzeuges nicht eingeschulten
Personen dürfen das Werkzeug nicht verwenden. Das Elektrowerkzeug kann in den Händen der nicht geschulten Personen
gefährlich sein.
Entsprechende Instandhaltung des Werkzeuges gewährleisten. Das Werkzeug auf nicht eingepasste Teile und Spiele der
beweglichen Teile prüfen. Bitte überprüfen, ob irgendein Bestandteil des Werkzeuges nicht beschädigt ist. Die Störun-
gen sollen vor dem Einsatz des Werkzeugen beseitigt werden. Viele Unfälle sind durch nicht sachgemäße Instandhaltung
des Werkzeuges verursacht.
Schneidewerkzeugen sollten sauber und geschärft sein. Sachgemäß geschärfte Schneidenwerkzeuge lassen sich besser
während der Arbeit kontrollieren.
Dei Elektrowerkzeuge und Zubehör gemäß der vorstehenden Anweisungen benutzen. Die Werkzeuge entsprechend der
Aufgabe und die Arbeitsbedingungen einsetzen. Die nicht bestimmungsgemäße Verwendung des Werkzeuges kann das
Risiko der Gefahren erhöhen.
Instandsetzungen
Die Werkzeuge sollen nur in den autorisierten Werkstätten bei der Verwendung der Originalersatzteile repariert werden.
Dadurch wird die entsprechende Arbeitssicherheit des Elektrowerkzeuges gewährleistet.
ZUSÄTZLICHE SICHERHEITSHINWEISE
Gehörschutz beim Schlagbohrereinsatz tragen. Der übermäßige Lärm kann zum Gehörverlust führen.
Gerät mit mitgelieferten Handgriffen einsetzen. Der Verlust der Gerätekontrolle kann zu Verletzungen des Bedieners führen.
Staubschutzmaske bei der Arbeit verwenden. Damit kann die Gefahr ernsthafter Körperverletzungen minimiert werden.
Gerät mit isolierten Handgriffen dort verwenden, wo Kontakt mit einer versteckten oder unter Spannung stehender
elektrischen Leitung nicht auszuschließen ist. Sonst können Metallelemente des Gerätes gefährliche Spannung leiten und
zum elektrischen Schlag des Bedieners führen.

16 ORIGINALANLEITUNG
D
ZUBEHÖR MONTIEREN
ACHTUNG! Zuerst immer Versorgungsspannung abschalten und Stecker ziehen!
Zusatzhandgriff einstellen (II)
Der Zusatzhandgriff kann eingestellt werden, um einen völlig sicheren, ergonomischen und leistungsfähigen Betrieb sicherzu-
stellen.
Handgriff in gewünschter Lage einstellen und Sperrdrehknopf sicher festziehen, um den Handgriff in dieser Lage zu sperren.
Sperrdrehknopf wegen des Einsatzcharakters bei der Arbeit mehrmals auf festen Sitz prüfen.
Werkzeuge montieren und demontieren (III)
Das jeweilige Werkzeug – der Meißel, Stahldorn oder Stechmeißel – wird im Bohrfutter mit der Drehsperre blockiert.
Drehsperre des Bohrfutters ziehen und um 180 Grad verstellen, damit sie das Ein- und Ausbauen des Werkzeuges nicht behin-
dert.
Der Werkzeugsechskantschaft weist an einer Seite eine Aussparung auf, damit die Bohrfuttersperre verstellt und das Werkzeug in
der Arbeitsstellung gesperrt werden kann. Werkzeug ins Bohrfutter so einführen, dass die Aussparung sich an der Sperre befindet.
Bohrfutterdrehsperre ziehen und um 180 Grad verstellen, damit sie das Ausbauen des Werkzeuges nicht behindert. Werkzeug
fassen und versuchen, es aus dem Bohrfutter zu ziehen. Ist der Versuch erfolgreich, Montage des Werkzeuges wiederholen.
GERÄT BETREIBEN
Vor Ersteinsatz sicherstellen, dass das Gerätegehäuse und der Stromkabel mit Stecker nicht beschädigt sind. Sonst ist der
weitere Gerätegebrauch verboten!
Vorbereitungen
Entsprechendes Werkzeug: Stahldorn oder Stechmeißel wählen.
Werkzeug reinigen, Werkzeugschacht etwas einfetten.
Werkzeug im Bohrfutter einsetzen.
Stecker in der Steckdose installieren.
Gehrschutz, Schutzbrille, Handschuhe verwenden.
Gerät in und außer Betrieb nehmen
Sichere Körperposition einnehmen, Schlagbohrhammer mit beiden Händen fassen, sicherstellen, dass das Werkzeug nichts
berührt und Gerät in Betrieb nehmen, dazu Steuerschalter (IV) gedrückt halten.
Gerät in dieser Position einige Sekunden laufen lassen, damit das Schmierfett alle Antriebselemente sicher erreichen kann. Dabei
Gerät auf nicht normale Erscheinungen: zu hoher Lärm, zu starke Vibrationen, nicht normaler Geruch oder Rauch prüfen. Werden
keine abnormalen Erscheinungen festgestellt, kann man mit dem Gerätebetrieb beginnen.
Gerät nach Arbeitsende abstellen, dazu Steuerschalter loslassen.
Der Steuerschalter kann in der Ein-Stellung für einen längeren Geräteeinsatz gesperrt werden. Dazu Sperrtaste bei gedrücktem
Steuerschalter drücken (IV). Steuerschalter drücken, um die Sperrtaste zu lösen.
Gerätegebrauch
Im Anfangszeitraum des Gerätegebrauches sollte man nicht zu intensiv arbeiten, damit alle mechanischen Teile eingelaufen
werden können. Längere Unterbrechungen bei der Arbeit einsetzen, um das Gerät abkühlen zu lassen. Je nach dem Einlaufen
der Schlagbohrerteile können die Arbeit intensiviert und die Arbeitsunterbrechungen gekürzt werden.
Achtung! Es ist möglich, dass der Schlagbohrhammer trotz des laufenden Motors den Schlag auf das Werkzeug nicht überträgt.
Die meiste Ursache hierfür ist das zu dicke Öl. Wird das Gerät bei niedrigen Temperaturen betrieben, sollte es ca. 5 Minuten im
Lehrlauf laufen, um sich zu erwärmen.
Gerät an der bearbeiteten Fläche ansetzen, mit beiden Händen sicher fassen und mit dem Steuerschalter starten. Beginnt das
Werkzeug seine Arbeit nicht, Schlagbohrhammer gegen die bearbeitete Oberfläche drücken. Es ist keine Fehlfunktion, sondern
eine Absicherung gegen den unbelasteten Betrieb.
Nur den für den korrekten Gerätebetrieb erforderlichen Druck auf das Gerät ausüben. Beim übermäßigen Druck können das
Werkzeug und die Schlagbohrerteile beschädigt werden, die Arbeitsleistung kann auch sinken.
Wird das Gerät zum Abschlagen von dickschichtigen Oberflächen eingesetzt, sollte es schichtweise erfolgen, dabei immer eine
nicht zu dicke Schicht abschlagen.
Mehrere Unterbrechungen bei der Arbeit einsetzen.
Zusatzhinweise
Keinen übermäßigen Druck auf die bearbeitete Oberfläche und keine heftigen Bewegungen ausüben, um das Werkzeug und den
Schlagbohrhammer nicht zu beschädigen. Mehrere Unterbrechungen bei der Arbeit einsetzen. Gerät nicht überlasten, Tempera-

17
ORIGINALANLEITUNG
D
turen der Außenflächen des Werkzeuges über 60oC auf jeden Fall vermeiden. Schlagbohrhammer nach der Arbeit abschalten,
Stecker des Stromkabels ziehen, Gerät reinigen und auf die Beschaffenheit prüfen.
Der deklarierte Gesamtschwingungswert wurde mit einem standardmäßigen Messverfahren gemessen und kann für den Ver-
gleich der Geräte miteinander verwendet werden. Der deklarierte Gesamtschwingungswert kann für die Erstbeurteilung der Ex-
position verwendet werden.
Achtung! Die Schwingungsemission kann sich je nach dem jeweiligen Geräteeinsatz vom deklarierten Wert unterscheiden.
Achtung! Sicherheitsmaßnahmen für den Schutz des Bedieners sind festzulegen, die auf der Beurteilung der Exposition unter
tatsächlichen Einsatzbedingungen basieren (inklusive alle Arbeitsprozessteile, wie bspw. die Dauer der Geräteabschaltung, des
-leerlaufes sowie die Einschaltdauer).
REINIGUNG UND INSPEKTIONEN
Schmieren
Werkzeugschaft (Bohrer oder Meißel) vor jedem Einsatz etwas einschmieren.
Öl nachfüllen (V)
Das Schlagbohrwerk wird im Öltauchverfahren geschmiert. Im unteren Gehäuseteil befindet die Öleinfüllbohrung mit Kontroll-
schauglas. Wird kein Öl in der mit dem Bohrfutter nach oben gerichteten Gerätestellung sichtbar, muss das Öl nachgefüllt werden.
Das Ölniveau soll ca. 3 mm betragen, gemessen von der unteren Schauglaskante. Zur Verwendung soll das Motoröl der Klasse
SAE 20W-50 kommen.
Stecker vor dem Ölnachfüllen ziehen. Schlagbohrhammer so aufstellen, dass sich die Einfüllöffnung nach oben gerichtet befindet.
Verschluss mit Schauglas lösen, dabei darauf achten, dass die Gummiabdichtung des Verschlusses nicht beschädigt wird bzw.
verloren geht.
Öl nachfüllen, Verschluss nur so kräftig festziehen, wie es für die Abdichtung erforderlich ist. Die Abdichtung oder das Ver-
schlussgewinde können bei übermäßigem Krafteinsatz beschädigt werden.
Öl alle 20 Tage beim täglichen Geräteeinsatz von ca. 3 – 4 Stunden nachfüllen.
ACHTUNG! Vor dem Beitritt zur Regulierung, technischen Bedienung und Konservierung soll man die Einrichtung von der Elek-
tronetz durch die Herausziehung des Steckers aus der Netzdose abschalten. Nach der Beendung der Arbeit soll man technischen
Stand durch äußere Besichtigungen und die Beurteilung von: Gestell und Handgriff, Elektroleitung mit Stecker und Abbiegungs-
stück, Tätigkeit des Elektroschalters, Durchgängigkeit von Lüftungsschlitzen, Funken von Bürsten, Arbeitslautstärke von Lager
und Getriebe, Anfahren und Arbeitsgleichmäßigkeit überprüfen. In der Garantiezeit kann der Benutzer keine Elektrowerkzeuge
demontieren oder keine Bauteile sowie Bestandteile austauschen, weil dies eine Verlierung der Garantierechte verursacht. Alle
beobachtete bei der Übersicht oder in der Arbeitszeit Unrichtigkeiten bestimmen das Signal zur Durchführung der Reparatur im
Service. Nach der Beendung der Arbeit soll man Gehäuse, Lüftungsschlitze, Schalter, Zusatzhandgriff und Bedeckungen z.B. mit
dem Druckluftstrahl (vom Druck nicht größer als von 0,3 MPa), Pinsel oder trockenen Lappen ohne Benutzung von Chemiemittel
und Reinigungsflüssigkeiten reinigen. Die Werkzeuge und Handgriffe soll man mit dem sauberen, trockenen Lappen reinigen.

18
ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ
RUS
ХАРАКТЕРИСТИКИ ПРОДУКТА
Бурильный молот - это обычный инструмент, сизоляцией 2-го класса, предназначенный для сбивания ирезки натураль-
ного камня, искусственного камня ит. д. сиспользованием рабочих инструментов, оснащенный шестигранной рукояткой.
Правильная, надежная ибезопасная работа электроинструмента зависит от правильного обращения, поэтому:
Перед использованием продукта прочитайте руководство исохраните его.
Поставщик не несет ответственности за ущерб, возникший врезультате несоблюдения правил безопасности ирекомен-
даций вэтом руководстве.
ОБОРУДОВАНИЕ
Продукт поставляется вкомплекте, упаковка должна содержать:
- бурильный молот,
- резак
- долото
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
Параметр Единица измерения Значение
Номер вкаталоге 79090
Номинальное напряжение [В~] 230
Номинальная частота [Гц]50
Номинальная мощность [Вт] 1500
Частота удара [мин-1] 1900
Энергия отдельного удара [Дж]45
Вес [кг]14
Уровень шума
- акустическое давление [дБ] 92,9 ± 3,0
- мощность [дБ] 104 ± 3,0
Уровень вибрации [м/сек2] 20,706 ± 1,5
Класс изоляции II
Уровень защиты IP20
Рукоятка инструмента - шестиугольная [мм]30
ОБЩИЕ ПРАВИЛА БЕЗОПАСНОСТИ
ВНИМАНИЕ!Детально ознакомиться суказанными инструкциями. Их несоблюдение может стать причиной удара элек-
трическим током, пожара или телесных повреждений. Понятие „электроустройство”, применяемое винструкциях, касает-
ся всех устройств сэлектроприводом, как проводных, так ибеспроводных.
СОБЛЮДАТЬ УКАЗАННЫЕ ИНСТРУКЦИИ
Рабочее место
Необходимо обеспечить надлежащее осветление рабочего места исодержать его вчистоте. Беспорядок инедо-
статочное осветление могут стать причиной несчастного случая.
Не рекомендуется работа сэлектроустройствами вместах свысоким риском взрыва, где обнаружены горючие
жидкости, газы или испарения. Во время работы электроустройств образуются искры, которые могут вызвать пожар в
результате реакции сгорючими газами или испарениями.
Детям ипосторонним лицам запрещается пребывать на рабочем месте. Недостаточная сосредоточенность может
вызвать потерю контроля над устройством.
Электрическая безопасность
Штепсель электрустройства должен совпадать ссетевым гнездом. Запрещается модифицировать штепсель. За-
прещается пользоваться адаптерами сцелью соединения штепселя сгнездом. Не модифицированный штепсель,
совпадающий сгнездом, уменьшает риск поражения электричсеким током.
Необходимо избегать контакта сзаземленными поверхностями, такими, как трубы, батареи ихолодильники. За-
земление тела повышает риск удара электрическим током.
Не подвергать электроустройства влиянию атмосферных осадков или влаги. Вода ивлага, проникая внутрь элек-
троустройства, повышают риск поломки устройства ителесных повреждений.

19
ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ
RUS
Не перегружать провода питания. Не пользоваться проводом питания сцелью передвижения, подключения иот-
ключения штепселя от гнезда сети питания. Избегать контакта провода питания степлыми предметами, маслом,
острыми краями иподвижными элементами.Повреждение провода питания повышает риск поражения электриче-
ским.
Вслучае работы вне закрытых помещений следует пользоваться удлинителями, предназначенными для работы
вне закрытых помещений.Пользование соответстсвенными удлинителями уменьшает риск поражения электрическим
током.
Если использование электроинструмента во влажной среде является неизбежным, тогда вкачестве защиты от напря-
жения необходимо использовать устройство защитного отключения (УЗО). Применение УЗО снижает риск поражения
электрическим током.
Личная безопасность
Необходимо приступать кработе вхорошем физическом ипсихическом состоянии. Внимательно следить за
ходом проводимой операции. Не работать усталым, после приема медикаментов или упоребления спиртного. Не
забывать отом, что потеря концентрации на долю секунды может вызвать серьезные телесные повреждения.
Пользоваться средствами личной безопасности. Обязательно одеть защитные очки. Пользование средствами
личной защиты, такими, как противопыльные маски, каски иушные вкладыши, уменьшает риск серьезных телесных по-
вреждений.
Избегать случайного пуска устройства. Перед подключением устройства кэлектросети питания убедиться втом,
что выключатель находится впозиции «выкл.». Не держать палец на выключателе ине подключать электроустрой-
ство ксети питания, если выключатель находится впозиции «вкл.», поскольку это может вызвать серьезные телесные
повреждения.
Перед пуском электроустройства необходимо убрать все ключи идругие инструменты, которые использовались
во время его регулировки. Ключ, оставшийся на вращательных элементах устройства, может стать причиной серьезных
телесных повреждений.
Соблюдать равновесие. Постоянно работать всоответственной позе.Это облегчит контроль над пневматическим
устройством вслучае непредвиденных происшествий во время работы.
Одеть защитную одежду. Не носить простроную одежду иукрашения. Волосы, одежду иперчатки держать вдали
от подвижных частей устройства. Просторная одежда, украшения или длинные волосы могут зацепиться за подвижные
части устройства.
Пользоваться отсосом пыли или мешками для пыли, если устройство оснащено ними. Позаботиться отом, что-
бы правильно подключить их.Использование отсоса пыли уменьшает риск серьезных телесных повреждений.
Пользование электроустройством
Не перегружать электроустройство. Пользоваться устройством, отвечающим данному виду работы. Выбор устрой-
ства, соответствующего данному виду работы, обеспечивает повышение производительности итрудовой безопасности.
Запрещается пользоваться электроустройством, если не работает сетевой выключатель.Устройство, которое не-
возможно контролировать спомощью сетевого выключателя, опасное; следует отдать его времонт.
Необходимо отключить штепсель от гнезда сети питания перед регулировкой, заменой аксессуаров или хранени-
ем устройства.Благодаря этому удастся избежать случайного пуска электроустройства.
Хранить устройства вместе, недоступном для детей. Не разрешать работать сустройством лицам, не обученным
обслуживать его. Электроустройство может быть опасным вруках необученного оператора.
Обеспечить соответственную консервацию устройства. Проверять, нет ли внем несоответствий изазоров впод-
вижных частях. Проверять, не повредились ли какие-то элементы устройства. Если обнаружены повреждения,
то следует устранить их перед пуском электроустройства. Много несчастных случаев вызывает неправильная кон-
сервация устройства.
Режущие инструменты должны быть чистыми иотточенными. Благодаря правильной консервации режущие инстру-
менты легче контролировать во время работы.
Пользоваться электроустройствами иаксессуарами согласно вышеуказанным инструкциям. Пользоваться ин-
струментами всоответствии сих предназначением, учитывая вид работы иусловия на рабочем месте. Поль-
зование инструментами для проведения других операций, чем те, для которых они были разработаны, повышает риск
опасных моментов во время работы.
Ремонты
Ремонтировать устройство исключительно вуполномоченных предприятиях, пользующихся только оригиналь-
ными запасными частями. Это обеспечивает требуемую трудовую безопасность во время работы сэлектроустрой-
ством.
ДОПОЛНИТЕЛЬНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
При работе сударным долотом используйте средства защиты органов слуха. Воздействие шума может привести

20
ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ
RUS
кпотере слуха.
Используйте инструменты сдополнительными рукоятками, поставляемыми синструментом. Потеря контроля над
инструментом может привести ктравме оператора.
Используйте пылевые маски. Использование пылезащитных масок снижает риск получения серьезной травмы.
При выполнении задания, когда вставленный инструмент может соприкоснуться со скрытым проводом под на-
пряжением, держите электроинструмент за изолированные ручки. Контакт вставной детали инструмента спроводом
под напряжением может привести ктому, что металлические детали инструмента окажутся под напряжением, что может
привести кпоражению оператора инструмента электрическим током.
УСТАНОВКА ДЕТАЛЕЙ ОБОРУДОВАНИЯ
ВНИМАНИЕ! Детали оборудования можно устанавливать только при отключенном напряжении питания. Отсоедините
шнур питания от настенной розетки!
Установка дополнительной рукоятки (II)
Дополнительная рукоятка может быть установлена вположение, обеспечивающее максимальную, безопасную, эргоно-
мичную иэффективную работу.
Установите ручку внужное положение, азатем заблокируйте возможность изменения ее положения, прочно иплотно
затянув фиксатор.
Из-за характера работы необходимо проверить степень затягивания ручки фиксатора во время использования изделия.
Монтаж идемонтаж рабочих инструментов (III)
Рабочий инструмент ввиде долота, резака или зубила заперт впатроне спомощью поворотного замка.
Вытяните фиксатор патрона инструмента иповерните его на 180 градусов, чтобы замок не мешал вставлять рабочий
инструмент впатрон ивынимать его из него.
Шестиугольный патрон на одной стенке имеет паз, который позволяет вращать замок патрона изапирать рабочий ин-
струмент впатроне. Вставьте рабочий инструмент впатрон так, чтобы паз находился на высоте блокировки. Затем по-
тяните замок патрона инструмента иповерните его на 180 градусов, чтобы инструмент не мог выскользнуть спатрона.
Убедитесь, потягивая инструмент ипытаясь вытащить его из патрона. Если вам удалось вытянуть инструмент, повторите
процедуру сборки рабочего инструмента.
ИСПОЛЬЗОВАНИЕ УСТРОЙСТВА
Перед началом работы убедитесь, что корпус исоединительный кабель свилкой не повреждены. Если повреждение
обнаружено, дальнейшая работа не допускается!
Подготовительные мероприятия
Выберите правильный рабочий инструмент: долото или резак.
Очистите инструмент, патрон выбранного инструмента смажьте тонким слоем смазки.
Вставьте рабочий инструмент впатрон инструмента.
Вставьте вилку кабеля врозетку.
Наденьте средства защиты слуха, средства защиты глаз, рабочие перчатки.
Запуск иостановка устройства
Занять позицию, гарантирующую равновесие, возьмите молот обеими руками иубедитесь, что рабочий инструмент ниче-
го не задевает, запустите устройство, нажимая иудерживая переключатель (IV) пальцем.
Держите инструмент вэтом состоянии втечение нескольких секунд, чтобы смазка достигла всех элементов механизма
привода, вто же время, убедитесь вотсутствии признаков ненормальной работы. Слишком сильный шум, слишком вы-
сокий уровень вибрации, подозрительные запахи или появление дыма. Если никаких признаков ненормальной работы не
наблюдается, устройство можно использовать.
После окончания работы выключите молот, нажав на выключатель.
Выключатель имеет функцию блокировки вположении включения, что может быть полезно при длительной работе. Чтобы
заблокировать выключатель, нажмите кнопку блокировки снажатым выключателем (IV). Выключение блокировки проис-
ходит повторным нажатием на выключатель.
Работа сустройством
Рекомендуется, чтобы вначальный период использования интенсивность работы инструмента не была слишком высо-
кая, это поможет механическим деталям притереться. Также рекомендуется использовать более длинные перерывы для
охлаждения молота. После притирания элементов внутри молота вы можете увеличить интенсивность работы иумень-
шить перерывы, необходимые для охлаждения инструмента.
Внимание! Иногда может случиться так, что молот не будет передавать удар на рабочий инструмент, даже если двигатель
