BEDIENUNG
1. Allgemeine Hinweise ________________________________________3
1.1 Sicherheitshinweise_____________________________________________ 3
1.2 Andere Markierungen in dieser Dokumentation __________ 4
1.3 Maßeinheiten_____________________________________________________ 4
2. Sicherheit _____________________________________________________4
2.1 Bestimmungsgemäße Verwendung _________________________ 4
2.2 Allgemeine Sicherheitshinweise______________________________ 5
2.3 CE-Kennzeichnung_______________________________________________ 5
2.4 Prüfzeichen _______________________________________________________ 5
3. Gerätebeschreibung _________________________________________6
4. Einstellungen _________________________________________________6
5. Reinigung, Pflege und Wartung ____________________________6
6. Problembehebung ___________________________________________7
INSTALLATION
7. Sicherheit _____________________________________________________8
7.1 Allgemeine Sicherheitshinweise______________________________ 8
7.2 Vorschriften, Normen und Bestimmungen _________________ 8
8. Gerätebeschreibung _________________________________________8
8.1 Lieferumfang _____________________________________________________ 8
8.2 Zubehör____________________________________________________________ 9
9. Vorbereitungen_______________________________________________9
10. Montage_______________________________________________________9
10.1 Montageort _______________________________________________________ 9
10.2 Montagealternativen ___________________________________________ 10
10.3 Elektroanschluss herstellen __________________________________ 13
11. Inbetriebnahme ____________________________________________ 14
11.1 Erstinbetriebnahme ____________________________________________ 14
11.2 Übergabe des Gerätes _________________________________________ 14
11.3 Wiederinbetriebnahme________________________________________ 15
11.4 Einstellungen ____________________________________________________ 15
12. Außerbetriebnahme _______________________________________ 17
13. Störungsbehebung_________________________________________ 17
14. Wartung_____________________________________________________ 19
15. Technische Daten___________________________________________ 20

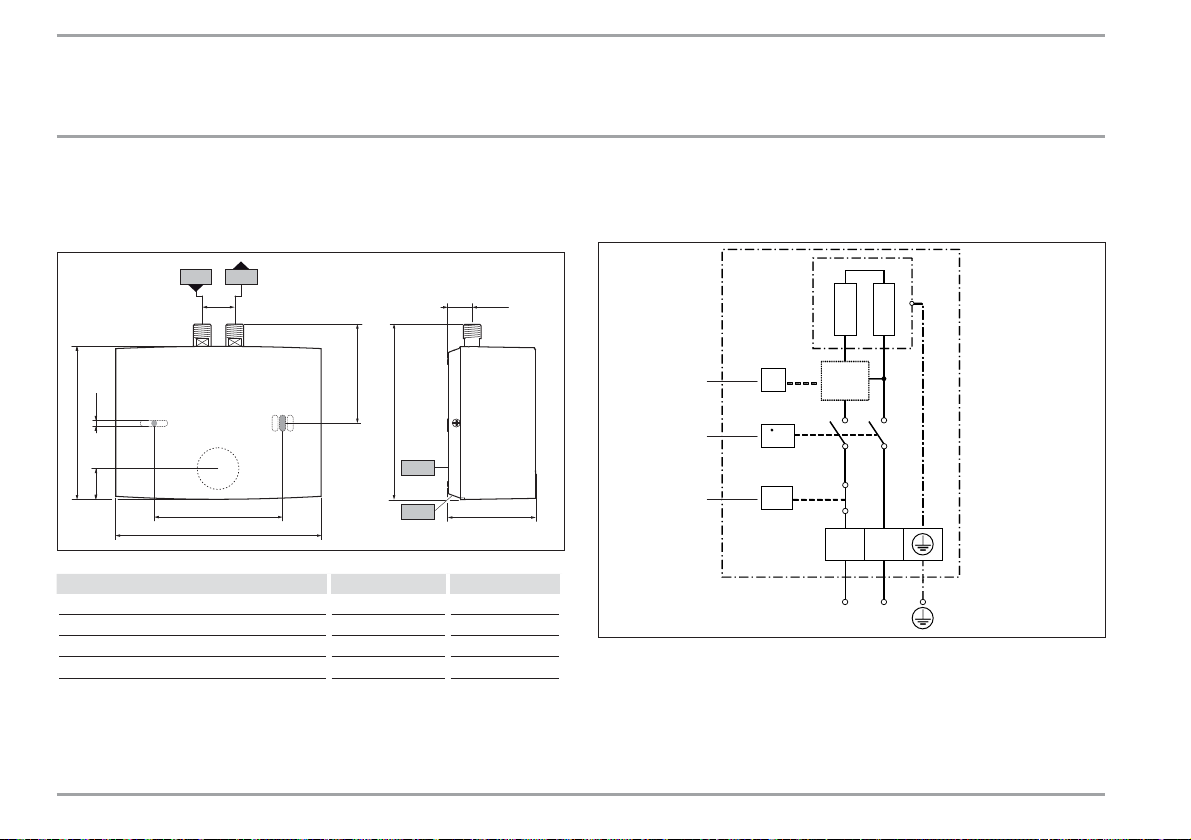

15.1 Maße ______________________________________________________________ 20
15.2 Elektroschaltplan _______________________________________________ 20
15.3 Temperaturerhöhung __________________________________________ 21
15.4 Einsatzbereiche _________________________________________________ 22
15.5 Datentabelle _____________________________________________________ 23
KUNDENDIENST UND GARANTIE
UMWELT UND RECYCLING

.CeC&
<<&B.C+.Cq.Z
qqqĪZ`.<é<`VHCĪHB Bŗ
DEUTSCH
.CeC&
1. Allgemeine Hinweise
Das Kapitel „Bedienung“ richtet sich an den Gerätebenutzer und
den Fachhandwerker.
Das Kapitel „Installation“ richtet sich an den Fachhandwerker.
Hinweis
Lesen Sie diese Anleitung vor dem Gebrauch sorgfältig
durch und bewahren Sie sie auf.
Geben Sie die Anleitung gegebenenfalls an einen nach-
folgenden Benutzer weiter.
1.1 Sicherheitshinweise
1.1.1 Aufbau von Sicherheitshinweisen
SIGNALWORT Art der Gefahr
Hier stehen mögliche Folgen bei Nichtbeachtung des
Sicherheitshinweises.
f Hier stehen Maßnahmen zur Abwehr der Gefahr.
1.1.2 Symbole, Art der Gefahr
ZźăĒù ļŒ®¼ļ&¼Ï|äļ
Verletzung
Stromschlag
Verbrennung oder Verbrühung
!

.CeC&
Z.+V+.`
ÔB qqqĪZ`.<é<`VHCĪHB
1.1.3 Signalworte
Z.&C<qHV` ¼®¼şŒşĉÖ
GEFAHR Hinweise, deren Nichtbeachtung schwere Verletzungen
oder Tod zur Folge haben.
WARNUNG Hinweise, deren Nichtbeachtung schwere Verletzungen
oder Tod zur Folge haben kann.
VORSICHT Hinweise, deren Nichtbeachtung zu mittelschweren oder
leichten Verletzungen führen kann.
1.2 Andere Markierungen in dieser Dokumentation
Hinweis
Hinweise werden durch horizontale Linien ober- und
unterhalb des Textes begrenzt. Allgemeine Hinweise
werden mit dem nebenstehenden Symbol gekenn-
zeichnet.
f Lesen Sie die Hinweistexte sorgfältig durch.
ZźăĒù
Geräte- und Umweltschäden
Geräteentsorgung
f Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen.
Die erforderlichen Handlungen werden Schritt für Schritt
beschrieben.
1.3 Maßeinheiten
Hinweis
Wenn nicht anders angegeben, ist die verwendete Maß-
einheit Millimeter.
2. Sicherheit
2.1 Bestimmungsgemäße Verwendung
Das Gerät dient zur Erwärmung von Trinkwasser oder zur Nach-
erwärmung von vorgewärmtem Wasser. Das Gerät ist für ein
Handwaschbecken bestimmt.
Eine andere oder darüber hinausgehende Benutzung gilt als nicht
bestimmungsgemäß. Zum bestimmungsgemäßen Gebrauch ge-
hört auch das Beachten dieser Anleitung sowie der Anleitungen
für eingesetztes Zubehör.


.CeC&
Z.+V+.`
qqqĪZ`.<é<`VHCĪHB BÑ
DEUTSCH
2.2 Allgemeine Sicherheitshinweise
GEFAHR Verbrühung
Die Armatur kann während des Betriebs eine Temperatur
von über 50°C annehmen.
Bei Auslauftemperaturen größer 43 °C besteht Ver-
brühungsgefahr.
!
GEFAHR Verletzung
Sollten Kinder oder Personen mit eingeschränkten
körperlichen, sensorischen oder geistigen Fähigkeiten
das Gerät benutzen, stellen Sie sicher, dass dies nur unter
Aufsicht oder nach entsprechender Einweisung durch
eine für ihre Sicherheit zuständige Person geschieht.
Beaufsichtigen Sie Kinder, um sicherzustellen, dass sie
nicht an dem Gerät spielen.

Geräte- und Umweltschäden
Schützen Sie das Gerät und die Armatur vor Frost.
2.3 CE-Kennzeichnung
Die CE-Kennzeichnung belegt, dass das Gerät alle grundlegenden
Anforderungen erfüllt:
- Niederspannungsrichtlinie.
- Richtlinie über die elektromagnetische Verträglichkeit.
Die maximal zulässige Netzimpedanz ist im Kapitel
„Technische Daten“ angegeben.
2.4 Prüfzeichen
Siehe Typenschild am Gerät.
Landesspezifische Zulassungen und Zeugnisse: Deutschland
Für die Geräte ist auf Grund der Landesbauordnungen ein all-
gemeines bauaufsichtliches Prüfzeugnis zum Nachweis der Ver-
wendbarkeit hinsichtlich des Geräuschverhaltens erteilt.
',1
;4C" "4

.CeC&
&V`Z+V.eC&
B qqqĪZ`.<é<`VHCĪHB
3. Gerätebeschreibung
Der elektronisch geregelte Mini-Durchlauferhitzer hält die Aus-
lauftemperatur unabhängig von der Zulauftemperatur bis zur
Leistungsgrenze konstant.
Das Gerät ist werksseitig auf die zum Händewaschen benötigte
Auslauftemperatur eingestellt. Wird die Temperatur erreicht,
reduziert die Elektronik automatisch die Leistung. Somit wird die
Temperatur nicht überschritten.
Das Gerät erwärmt das Wasser direkt an der Entnahmestelle,
wenn es gebraucht wird. Durch kurze Leitungswege entstehen
geringe Energie- und Wasserverluste.
Die Warmwasserleistung hängt von der Kaltwassertemperatur,
der Heizleistung und der Durchflussmenge ab.
Das Blankdraht-Heizsystem ist für kalkarme und kalkhaltige
Wässer geeignet. Das Heizsystem ist gegen Verkalkung weit-
gehend unempfindlich. Das Heizsystem sorgt für eine schnelle und
effiziente Bereitstellung von Warmwasser am Handwaschbecken.
Der Fachhandwerker kann die Maximalwerte für Temperatur und
Volumenstrom einstellen (siehe Kapitel „Einstellungen“).
Mit dem Einbau des beigefügten Spezial-Strahlreglers erhalten
Sie einen optimalen Wasserstrahl.
4. Einstellungen
Sobald Sie das Warmwasserventil an der Armatur öffnen oder den
Sensor einer Sensor-Armatur betätigen, schaltet automatisch das
Heizsystem des Gerätes ein und das Wasser wird erwärmt. Die
Temperatur des Wassers können Sie mit der Armatur verändern:
Einschaltmenge und Volumenstrombegrenzung siehe Kapitel
„Technische Daten“.
Temperatur erhöhen
f Drosseln Sie die Durchflussmenge an der Armatur.
Temperatur verringern
f Öffnen Sie die Armatur weiter oder mischen Sie mehr Kalt-
wasser bei.
Nach Unterbrechung der Wasserversorgung
siehe Kapitel „Inbetriebnahme/ Wiederinbetriebnahme“
5. Reinigung, Pflege und Wartung
f Verwenden Sie keine scheuernden oder anlösenden
Reinigungsmittel. Zur Pflege und Reinigung des Gerätes ge-
nügt ein feuchtes Tuch.
f Kontrollieren Sie regelmäßig die Armaturen. Kalk an den
Armaturausläufen können Sie mit handelsüblichen Ent-
kalkungsmitteln entfernen.

.CeC&
TVH<B+eC&
qqqĪZ`.<é<`VHCĪHB BŌ
DEUTSCH
f Lassen Sie die elektrische Sicherheit am Gerät regelmäßig
von einem Fachhandwerker prüfen.
f Entkalken oder erneuern Sie regelmäßig den Spezial-Strahl-
regler in der Armatur (siehe Kapitel „Gerätebeschreibung /
Zubehör“).
6. Problembehebung
TļĒù¼ă eļń|ä¼ f¼ä¼şĉÖ
Das Gerät schaltet trotz
voll geöffnetem Warm-
wasserventil nicht ein.
Am Gerät liegt keine
Spannung an.
Prüfen Sie die Sicherung
in der Hausinstallation.
Der Strahlregler in der
Armatur ist verkalkt oder
verschmutzt.
Reinigen und / oder
entkalken Sie den Strahl-
regler oder erneuern Sie
den Spezial-Strahlregler.
Die Wasserversorgung
ist unterbrochen.
Entlüften Sie das Gerät
und die Kaltwasser-Zu-
laufleitung (siehe Kapitel
„Einstellungen“).
Die Wunschtemperatur
wird nicht erreicht.
Die maximale Tempera-
tur ist im Gerät zu gering
eingestellt.
Lassen Sie die maximale
Temperatur vom Fach-
handwerker neu ein-
stellen.
Das Gerät ist an der
Leistungsgrenze.
Reduzieren Sie den
Volumenstrom.
Können Sie die Ursache nicht beheben, rufen Sie den Fachhand-
werker. Zur besseren und schnelleren Hilfe teilen Sie ihm die
Nummer vom Typenschild mit (000000-0000-000000).
DEM . . Nr.: 000000-0000-000000

ÄB qqqĪZ`.<é<`VHCĪHB
.CZ`<<`.HC
Z.+V+.`
.CZ`<<`.HC
7. Sicherheit
Die Installation, Inbetriebnahme sowie Wartung und Reparatur
des Gerätes darf nur von einem Fachhandwerker durchgeführt
werden.
7.1 Allgemeine Sicherheitshinweise
Wir gewährleisten eine einwandfreie Funktion und Betriebssicher-
heit nur, wenn das für das Gerät bestimmte Original-Zubehör und
die originalen Ersatzteile verwendet werden.

Geräte- und Umweltschäden
Beachten Sie die maximale Zulauftemperatur. Bei
höheren Temperaturen kann das Gerät beschädigt
werden. Mit einer Zentral Thermostatarmatur (siehe
Kapitel „Gerätebeschreibung / Zubehör“) können Sie die
Zulauftemperatur begrenzen.
7.2 Vorschriften, Normen und Bestimmungen
Hinweis
Beachten Sie alle nationalen und regionalen Vorschriften
und Bestimmungen.
Der spezifische elektrische Widerstand des Wassers darf nicht
kleiner sein als auf dem Typenschild angegeben. Bei einem
Wasser-Verbundnetz ist der niedrigste elektrische Widerstand des
Wassers zu berücksichtigen (siehe Kapitel „Technischen Daten /
Einsatzbereiche“). Den spezifischen elektrischen Widerstand oder
die elektrische Leitfähigkeit des Wassers erfahren Sie bei Ihrem
Wasserversorgungs-Unternehmen.
8. Gerätebeschreibung
8.1 Lieferumfang
Mit dem Gerät werden geliefert:
- Sieb im Kaltwasser-Zulauf
- Spezial-Strahlregler „SR“
- Anschluss-Schlauch 3/8, 500 mm lang, mit Dichtungen*
-T-Stück3/8*
- Firmenlogo für die Übertischmontage
* für den Anschluss als druckfestes Gerät

qqqĪZ`.<é<`VHCĪHB BĎ
DEUTSCH
.CZ`<<`.HC
pHVV.`eC&C
8.2 Zubehör
Spezial-Strahlregler „SR“
- SR 3 Bestellnummer 289591
für DEM 3 und DEM 4 mit Durchflussregler
- SR 5 Bestellnummer 270582
für DEM 6
Drucklose Armaturen
- WEN Sensor-Armatur für den Waschtisch
- MAW Wandarmatur für Übertisch
- MAZ Zweigriff-Waschtischarmatur
- MAE Eingriff-Waschtischarmatur
Druckfeste Armatur
- WEH Sensor-Armatur für den Waschtisch
ZTA 3/4 - Zentral Thermostatarmatur
Thermostatarmatur für zentrale Vormischung, zum Beispiel zum
Betrieb eines Durchlauferhitzers mit einer Solaranlage.
9. Vorbereitungen
f Spülen Sie die Wasserleitung gut durch.
Wasserinstallation
Ein Sicherheitsventil ist nicht erforderlich.
Armaturen
f Verwenden Sie geeignete Armaturen (siehe Kapitel
„Zubehör“).
Hinweis
Mit dem Einbau des Spezial-Strahlreglers in der Armatur
erhalten Sie einen optimalen Wasserstrahl.
10. Montage
10.1 Montageort

Geräte- und Umweltschäden
Die Installation des Gerätes darf nur im frostfreien Raum
erfolgen.
f Montieren Sie das Gerät senkrecht und in der Nähe der
Entnahmestelle.
f Achten Sie auf die Zugänglichkeit der seitlichen
Kappenbefestigungsschrauben.
Das Gerät ist für eine Untertisch- und Übertischmontage geeignet.

ĜƃB qqqĪZ`.<é<`VHCĪHB
.CZ`<<`.HC
BHC`&
GEFAHR Stromschlag
Die Justierschraube zur Volumenstromverstellung ist
spannungsführend und die Schutzart IP25 ist nur bei
montierter Geräterückwand gegeben.
f Montieren Sie immer die Geräterückwand.
10.2 Montagealternativen

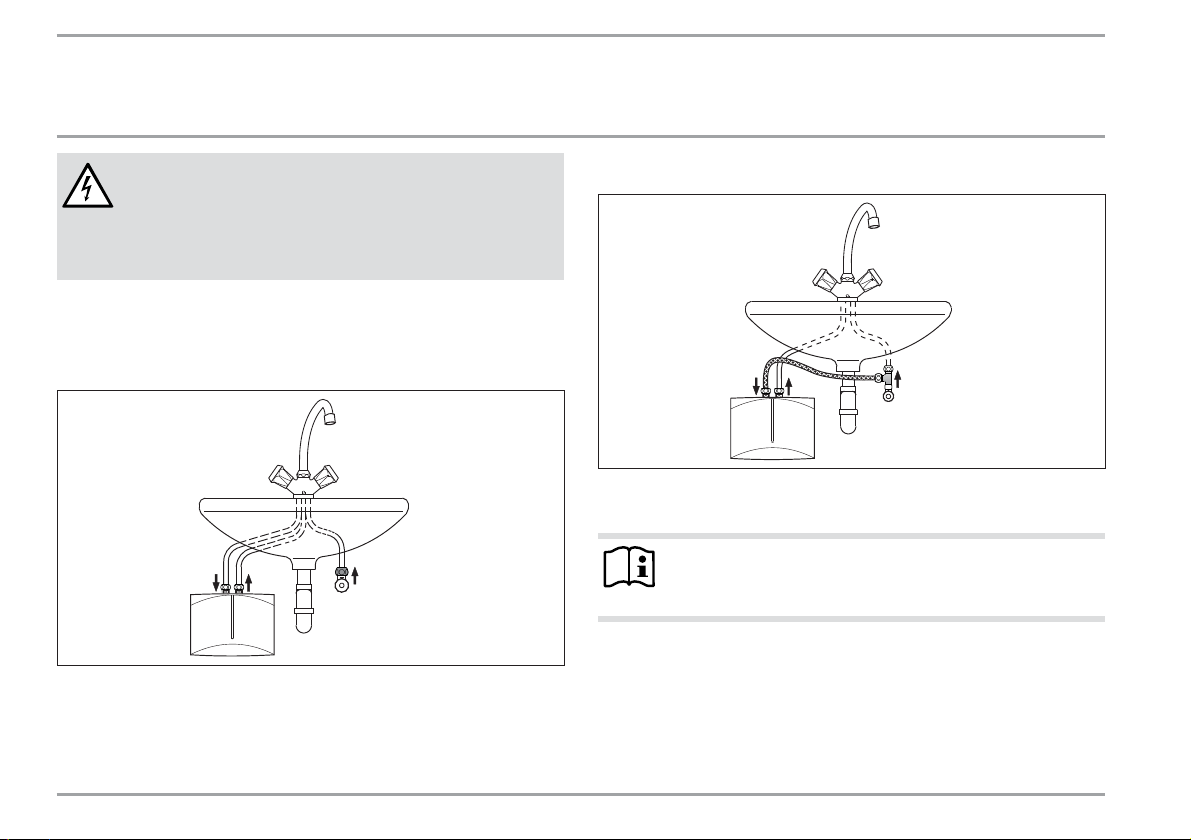

10.2.1 Untertischmontage, drucklos, mit druckloser Armatur
26_02_05_0080
10.2.2 Untertischmontage, druckfest, mit druckfester Armatur
26_02_05_0093
Montage des Gerätes
Hinweis
f Montieren Sie das Gerät an die Wand.
Die Wand muss ausreichend tragfähig sein.

qqqĪZ`.<é<`VHCĪHB BĜĜ
DEUTSCH
.CZ`<<`.HC
BHC`&
d
c
e
26_02_05_0083

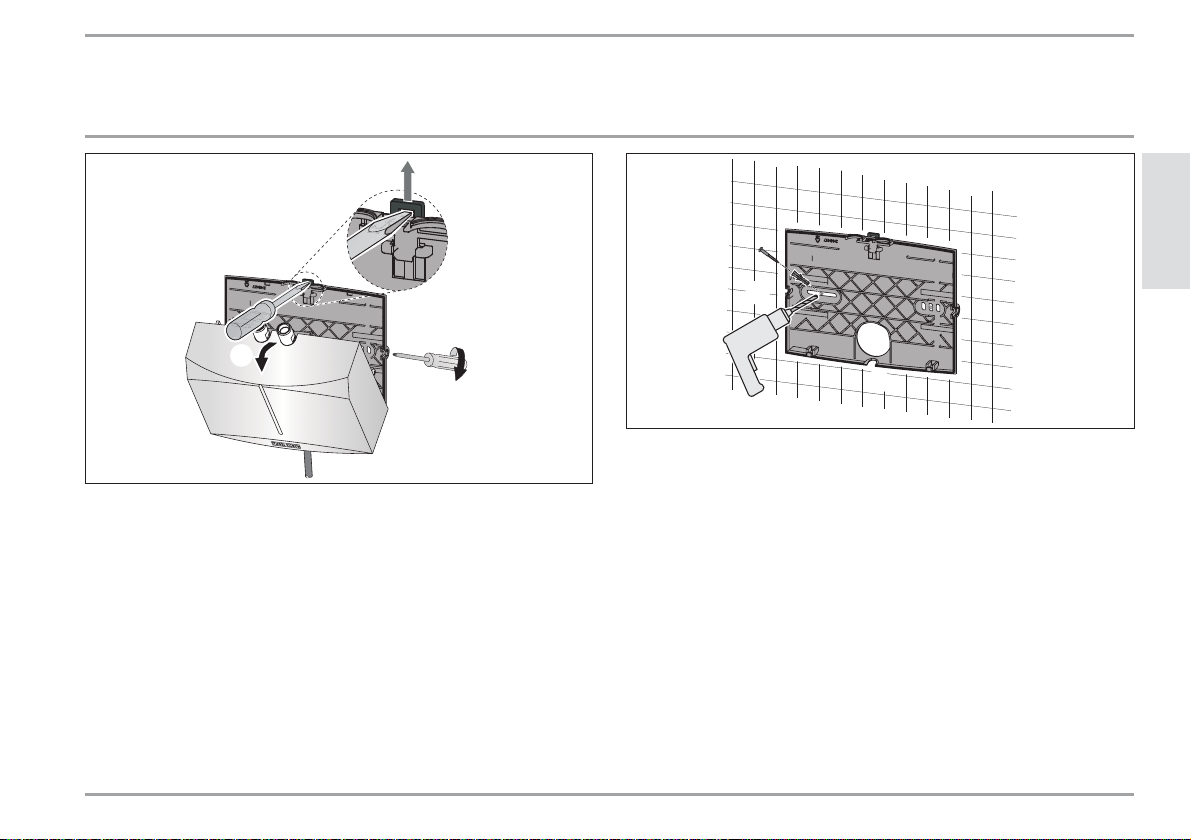

f Lösen Sie die Kappenbefestigungsschrauben mit zwei
Umdrehungen.
f Entriegeln Sie den Schnappverschluss mit einem
Schraubendreher.
f Nehmen Sie die Gerätevorderkappe mit dem Heizsystem
nach vorne ab.
d
c
26_02_05_0084
f Brechen Sie die Durchführungsöffnungen in Geräterückwand
und Vorderkappe mit einer Zange heraus. Benutzen Sie ggf.
eine Feile.
f Benutzen Sie die Geräterückwand als Bohrschablone.
f Befestigen Sie die Geräterückwand mit geeigneten Dübeln
und Schrauben an der Wand.

ĜŝB qqqĪZ`.<é<`VHCĪHB
.CZ`<<`.HC
BHC`&
d
c
e
26_02_05_0085

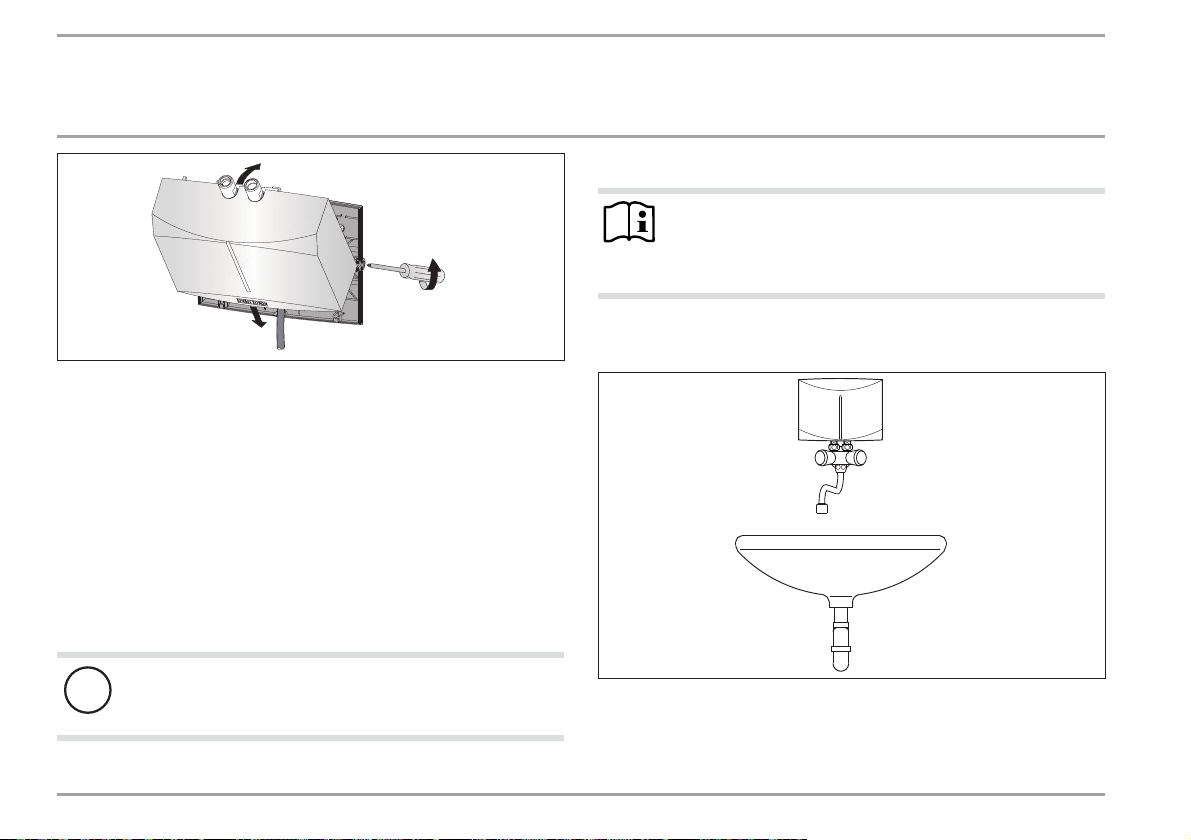

f Legen Sie die elektrische Anschlussleitung in die Durch-
führungsöffnung der Rückwand.
f Haken Sie Gerätevorderkappe mit dem Heizsystem unten ein.
f Rasten Sie das Heizsystem im Schnappverschluss ein.
f Befestigen Sie die Gerätevorderkappe mit den
Kappenbefestigungsschrauben.
Montage der Armatur
f Montieren Sie die Armatur entsprechend der Abbildung.
Beachten Sie dabei auch die Bedienungs- und Installations-
anleitung der Armatur.

Geräte- und Umweltschäden
f Beim Montieren aller Anschlüsse müssen Sie am
Gerät mit einem Schlüssel SW 14 gegenhalten.
Druckfeste Armatur
Hinweis
f Montieren Sie den mitgelieferten Anschluss-
Schlauch 3/8 und das T-Stück 3/8 entsprechend der
Abbildung.
10.2.3 Übertischmontage, drucklos, mit druckloser Armatur
26_02_05_0081_

qqqĪZ`.<é<`VHCĪHB BĜŗ
DEUTSCH
.CZ`<<`.HC
BHC`&
Montage der Armatur
f Montieren Sie die Armatur entsprechend der Abbildung.
Beachten Sie dabei auch die Bedienungs- und Installations-
anleitung der Armatur.

Geräte- und Umweltschäden
f Beim Montieren aller Anschlüsse müssen Sie am
Gerät mit einem Schlüssel SW 14 gegenhalten, siehe
Kapitel „Montagealternativen/Untertischmontage“.
Gerätemontage
f Montieren Sie das Gerät mit den Wasseranschlüssen auf die
Armatur.
10.3 Elektroanschluss herstellen
GEFAHR Stromschlag
Führen Sie alle elektrischen Anschluss- und Installations-
arbeiten nach Vorschrift aus.
GEFAHR Stromschlag
f Achten Sie darauf, dass das Gerät an den Schutz-
leiter angeschlossen ist.
Das Gerät muss über eine Trennstrecke von mindestens
3mm allpolig vom Netz getrennt werden können.

Geräte- und Umweltschäden
Beachten Sie das Typenschild. Die angegebene Spannung
muss mit der Netzspannung übereinstimmen.
GEFAHR Stromschlag
Gerät DEM 3
Das Gerät ist im Anlieferungszustand mit einer elektri-
schen Anschlussleitung inklusive Stecker für den druck-
losen Wasseranschluss bestimmt.
Soll das Gerät druckfest betrieben werden, müssen Sie
einen Festanschluss herstellen.
f Entfernen Sie den Stecker der elektrischen An-
schlussleitung und bereiten die Anschlussleitung für
den Festanschluss vor.
f Schließen Sie die elektrische Anschlussleitung ent-
sprechend des Elektroanschlussplanes an (siehe
Kapitel „Technische Daten / Elektroschaltplan“).
f Ändern Sie das Typenschild. Streichen Sie „0 MPa“
durch und kreuzen Sie „1 MPa“ an. Verwenden Sie
dafür einen Kugelschreiber.

ĜÔB qqqĪZ`.<é<`VHCĪHB
.CZ`<<`.HC
.C`V.C+B
GEFAHR Stromschlag
Gerät DEM 4 und DEM 6
Die Geräte sind im Anlieferungszustand mit einer
elektrischen Anschlussleitung für einen Festanschluss
ausgestattet.
Wählen Sie einen direkten Anschluss an ein festverlegtes
Anschlusskabel, können Sie einen maximalen Leitungs-
querschnitt von 3 x 6 mm2im Gerät anschließen.
f Schließen Sie die elektrische Anschlussleitung ent-
sprechend des Elektroanschlussplanes an (siehe
Kapitel „Technische Daten / Elektroschaltplan“).
11. Inbetriebnahme
11.1 Erstinbetriebnahme
26_02_05_0087
f Befüllen Sie das Gerät über die Armatur, indem Sie das Ent-
nahmeventil mehrfach öffnen oder den Sensor auslösen, bis
das Leitungsnetz und das Gerät luftfrei sind.
f Führen Sie eine Dichtheitskontrolle durch.
f Stecken Sie den Stecker der elektrischen Anschlussleitung,
falls vorhanden, in die Steckdose oder schalten Sie die
Sicherung ein.
f Prüfen Sie die Arbeitsweise des Gerätes.
f Bei einer Übertischmontage müssen Sie das Firmenlogo mit
dem beiliegenden Firmenlogo überkleben.
11.2 Übergabe des Gerätes
f Erklären Sie dem Benutzer die Funktion des Gerätes und
machen Sie ihn mit dem Gebrauch des Gerätes vertraut.
f Weisen Sie den Benutzer auf mögliche Gefahren hin, speziell
die Verbrühungsgefahr.
f Übergeben Sie diese Anleitung.

qqqĪZ`.<é<`VHCĪHB BĜÑ
DEUTSCH
.CZ`<<`.HC
.C`V.C+B
11.3 Wiederinbetriebnahme

Geräte- und Umweltschäden
Nach Unterbrechung der Wasserversorgung muss das
Gerät mit folgenden Schritten wieder in Betrieb ge-
nommen werden, damit das Blankdraht-Heizsystem nicht
zerstört wird.
f Schalten Sie das Gerät spannungsfrei, indem Sie,
wenn vorhanden, den Stecker der elektrischen
Anschlussleitung ziehen oder die Sicherung aus-
schalten.
f Befüllen Sie das Gerät über die Armatur, indem
Sie das Entnahmeventil mehrfach öffnen oder den
Sensor der Armatur auslösen, bis das Leitungsnetz
und das Gerät luftfrei sind.
f Schalten Sie die Spannung wieder ein.
- siehe Kapitel „Erstinbetriebnahme“
11.4 Einstellungen
Sie können die Maximalwerte des Volumenstromes und der Tem-
peratur verändern.
GEFAHR Stromschlag
Die Verstellung des Volumenstromes und der Temperatur-
einstellung ist nur zulässig, wenn das Gerät vom Netz
getrennt wurde.
f Trennen Sie das Gerät allpolig vom Netz.
GEFAHR Stromschlag
Die Justierschraube zur Verstellung des Volumenstromes
und das Potentiometer für die Temperatureinstellung sind
spannungsführend, wenn das Gerät nicht vom Netz ge-
trennt ist.

Ĝ B qqqĪZ`.<é<`VHCĪHB
.CZ`<<`.HC
.C`V.C+B
26_02_05_0076_

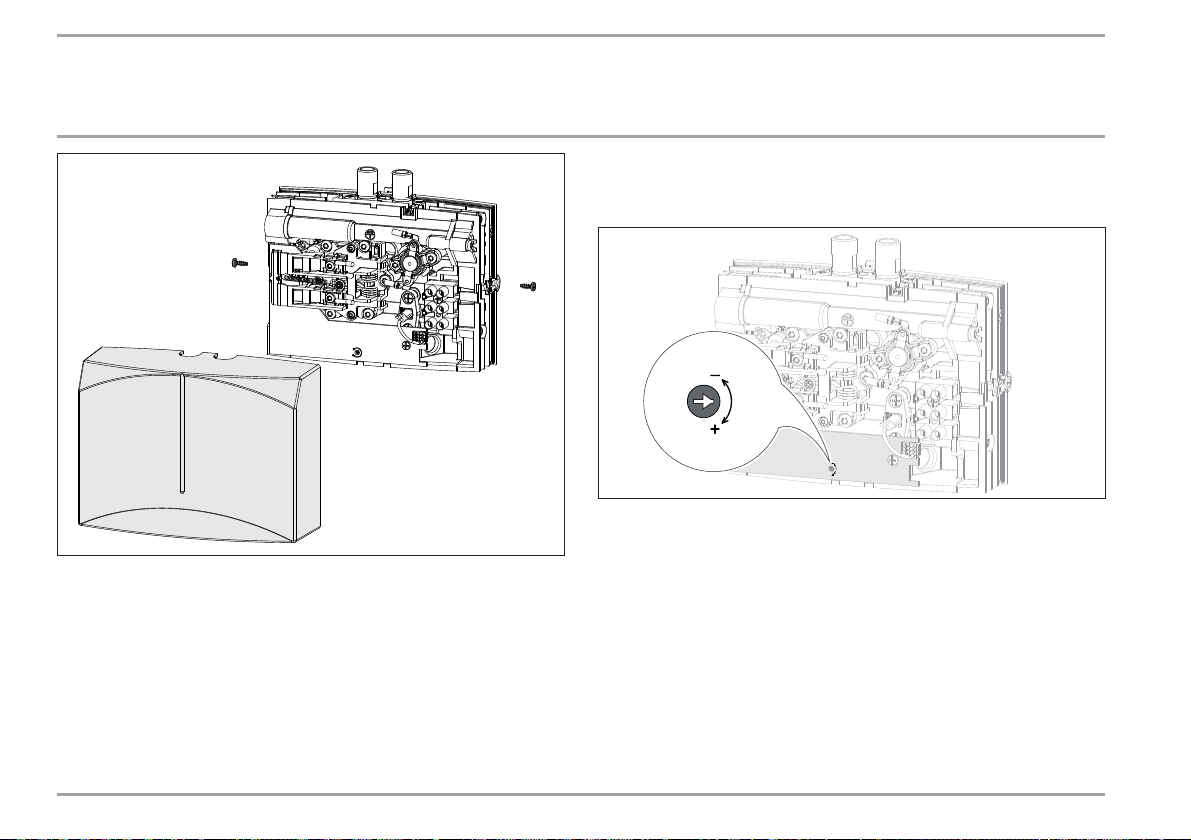

f Nehmen Sie die Gerätekappe ab.
Maximale Temperatur einstellen
Werkseinstellung: 38 °C
&
&
&
26_02_05_0077_
f Stellen Sie das Poti mithilfe eines Schraubendrehers auf die
gewünschte maximale Temperatur.
f Montieren Sie die Gerätekappe.

qqqĪZ`.<é<`VHCĪHB BĜŌ
DEUTSCH
.CZ`<<`.HC
eZZV`V.C+B
Volumenstrom begrenzen
Werkseinstellung: Maximaler Volumenstrom
26_02_05_0079_
f Stellen Sie mithilfe der Justierschraube den gewünschten
Volumenstrom ein:
kleinster Volumenstrom = Schraube bis zum Anschlag
hereindrehen
größter Volumenstrom = Schraube bis zum Anschlag
herausdrehen.
f Montieren Sie die Gerätekappe.
12. Außerbetriebnahme
f Trennen Sie das Gerät mit der Sicherung in der Haus-
installation von der Netzspannung oder ziehen Sie den
Stecker der elektrischen Anschlussleitung.
f Entleeren Sie das Gerät (siehe Kapitel „Wartung“).
13. Störungsbehebung
TļĒù¼ă eļń|ä¼ f¼ä¼şĉÖ
Das Gerät schaltet trotz
voll geöffnetem Warm-
wasserventil nicht ein.
Der Strahlregler in der
Armatur ist verkalkt oder
verschmutzt.
Reinigen und / oder
entkalken Sie den Strahl-
regler oder erneuern Sie
den Spezial-Strahlregler.
Der Volumenstrom ist zu
gering eingestellt.
Vergrößern Sie den
Volumenstrom.
Das Sieb in der Kalt-
wasserleitung ist ver-
stopft.
Reinigen Sie das Sieb
nach Absperren der Kalt-
wasserzuleitung.
Das Heizsystem ist
defekt.
Messen Sie den Wider-
stand vom Heizsystem,
ggf. tauschen Sie das
Gerät aus.
Der Sicherheitsdruck-
begrenzer hat ausgelöst.
Beheben Sie die Fehler-
ursache. Machen Sie das
Gerät spannungsfrei und
entlasten Sie die Wasser-
leitung. Aktivieren Sie
den Sicherheitsdruck-
begrenzer.

ĜÄB qqqĪZ`.<é<`VHCĪHB
.CZ`<<`.HC
Z`MVeC&Z+eC&
TļĒù¼ă eļń|ä¼ f¼ä¼şĉÖ
Die Wunschtemperatur
wird nicht erreicht.
Das Gerät ist an der
Leistungsgrenze.
Reduzieren Sie den
Volumenstrom.

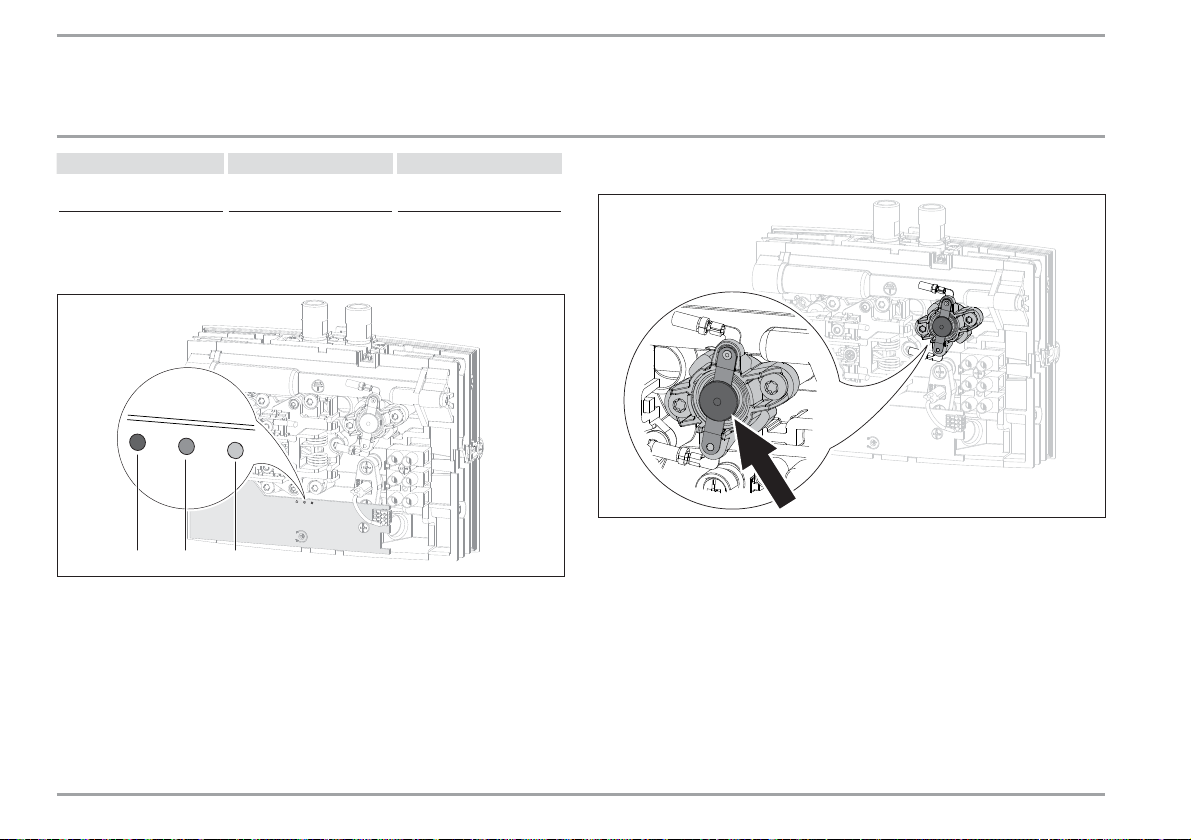

Leuchtdiodenanzeige
26_02_05_0082_
321
1 Anzeige rot bei Störung
2 Anzeige gelb bei Heizbetrieb
3 Anzeige grün blinkend bei der Spannungsversorgung der
Elektronik

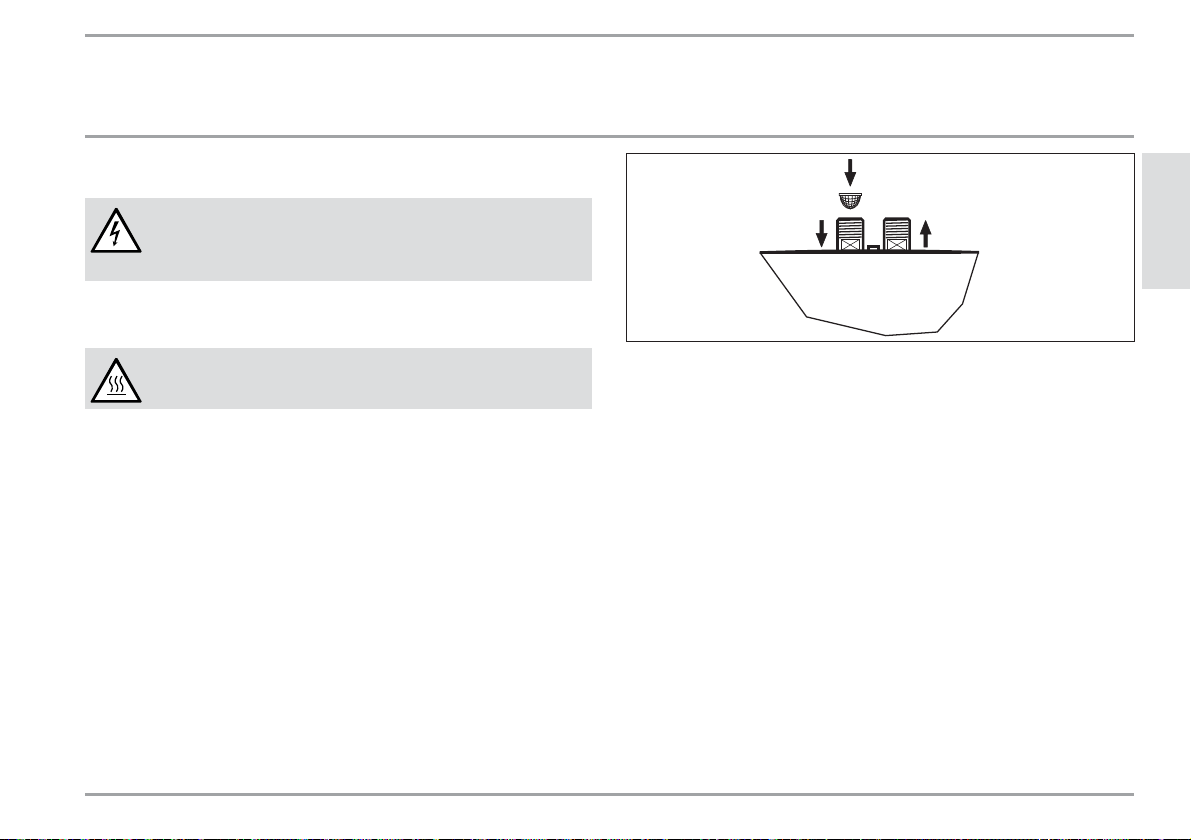

Sicherheitsdruckbegrenzer aktivieren
26_02_05_0078_

qqqĪZ`.<é<`VHCĪHB BĜĎ
DEUTSCH
.CZ`<<`.HC
qV`eC&
14. Wartung
GEFAHR Stromschlag
Trennen Sie bei allen Arbeiten das Gerät allpolig vom
Netz.
Gerät entleeren
GEFAHR Verbrühung
Beim Entleeren kann heißes Wasser austreten.
Falls das Gerät für Wartungsarbeiten oder bei Frostgefahr zum
Schutz der gesamten Installation entleert werden muss, gehen
Sie folgendermaßen vor:
f Schließen Sie das Absperrventil in der Kaltwasser-Zuleitung.
f Öffnen Sie das Entnahmeventil.
f Lösen Sie die Wasseranschlüsse vom Gerät.
Sieb reinigen
Das eingebaute Sieb können Sie nach der Demontage der Kalt-
wasseranschlussleitung reinigen.
26_02_05_0065_
Schutzleiter überprüfen
f Bei notwendiger Überprüfung des Schutzleiters führen Sie
diese am Schutzleiterkontakt und am Anschlussstutzen des
Gerätes durch.
Lagerung des Gerätes
f Lagern Sie ein demontiertes Gerät frostfrei, da sich Rest-
wasser im Gerät befindet, das gefrieren und Schäden ver-
ursachen kann.

ŝƃB qqqĪZ`.<é<`VHCĪHB
.CZ`<<`.HC
`+C.Z+`C
15. Technische Daten
15.1 Maße










E
E
F
F
D0000018336
b02 Durchführung elektr. Leitungen 1
b03 Durchführung elektr. Leitungen 2
c01 Kaltwasser Zulauf Außengewinde G 3/8 A
c06 Warmwasser Auslauf Außengewinde G 3/8 A
15.2 Elektroschaltplan
1/N/PE ~ 200 - 240 V
1
S!
1
-
9!
85_02_05_0001_
1
2
3
1 Sicherheitsdruckbegrenzer
2 Druckdifferenzschalter
3 Elektronik mit Auslauftemperaturfühler
