Stihl SE 62 User manual

{
STIHL SE 62
Gebrauchsanleitung Instruction Manual Notice d’emploi Manual de instrucciones Uputa za uporabu Skötselanvisning Käyttöohje Istruzioni d’uso Betjeningsvejledning Bruksanvisning Návod k použití Használati utasítás Instruções de serviço Návod na obsluhu Handleiding Инструкция по эксплуатации Lietošanas instrukcija οδηγίες χρήσης Instrukcja użytkowania Kasutusjuhend Eksploatavimo instrukcija Ръководство за употреба Instrucţiuni de utilizare Uputstvo za upotrebu Navodilo za uporabo

DGebrauchsanleitung
1 - 20
GInstruction Manual
21 - 39
FNotice d’emploi
40 - 60
EManual de instrucciones
61 - 81
hUputa za uporabu
82 - 101
SSkötselanvisning
102 - 119
fKäyttöohje
120 - 138
IIstruzioni d’uso
139 - 158
dBetjeningsvejledning
159 - 177
NBruksanvisning
178 - 196
cNávod k použití
197 - 216
HHasználati utasítás
217 - 236
PInstruções de serviço
237 - 257
sNávod na obsluhu
258 - 276
nHandleiding
277 - 296
RИнструкция по
эксплуатации 297 - 319
LLietošanas instrukcija
320 - 339
gοδηγίες χρήσης
340 - 360
pInstrukcja użytkowania
361 - 382
eKasutusjuhend
383 - 401
lEksploatavimo instrukcija
402 - 420
BРъководство за
употреба 421 - 442
WInstrucţiuni de utilizare
443 - 463
YUputstvo za upotrebu
464 - 482
yNavodilo za uporabo
483 - 501

Original GebrauchsanleitungGedruckt auf chlorfrei gebleichtem Papier.
Druckfarben enthalten pflanzliche Öle, Papier ist recycelbar.
© ANDREAS STIHL AG & Co. KG, 2018
0458-659-9921-A. VF0.F18.
0000006585_009_D
SE 62, SE 62 E
deutsch
1
{Diese Gebrauchsanleitung ist urheberrechtlich geschützt. Alle Rechte bleiben vorbehalten, besonders das Recht der Verviel-
fältigung, Übersetzung und der Verarbeitung mit elektronischen Systemen.
Inhaltsverzeichnis
Verehrte Kundin, lieber Kunde, vielen Dank, dass Sie sich für ein Qualitätserzeugnis der Firma STIHL entschieden haben. Dieses Produkt wurde mit modernen Fertigungsverfahren und umfangreichen Qualitätssicherungsmaßnahmen hergestellt. Wir sind bemüht alles zu tun, damit Sie mit diesem Gerät zufrieden sind und problemlos damit arbeiten können. Wenn Sie Fragen zu Ihrem Gerät haben, wenden Sie sich bitte an Ihren Händler oder direkt an unsere Vertriebsgesellschaft. Ihr Dr. Nikolas Stihl
Zu dieser Gebrauchsanleitung 2 Sicherheitshinweise und Arbeitstechnik 2 Lieferumfang 6 Gerät komplettieren 6 Gerät elektrisch anschließen 8 Gerät einschalten 9 Arbeiten 9 Gerät ausschalten 11 Nach dem Arbeiten 11 Behälter entleeren 12 Filterelement reinigen 13 Filterelement ersetzen 13 Wartungs- und Pflegehinweise 14 Verschleiß minimieren und Schäden vermeiden 15 Betriebsstörungen beheben 15 Wichtige Bauteile 17 Technische Daten 18 Reparaturhinweise 18 Entsorgung 19 EU-Konformitätserklärung 19 Anschriften 20

SE 62, SE 62 E
deutsch 2 Bildsymbole
Sämtliche Bildsymbole, die auf dem Gerät angebracht sind, sind in dieser Gebrauchsanleitung erklärt.
Kennzeichnung von Textabschnitten
WARNUNG
Warnung vor Unfall- und Verletzungsgefahr für Personen sowie vor schwerwiegenden Sachschäden.
HINWEIS
Warnung vor Beschädigung des Gerätes oder einzelner Bauteile.
Technische Weiterentwicklung
STIHL arbeitet ständig an der Weiterentwicklung sämtlicher Maschinen und Geräte; Änderungen des Lieferumfanges in Form, Technik und Ausstattung müssen wir uns deshalb vorbehalten. Aus Angaben und Abbildungen dieser Gebrauchsanleitung können deshalb keine Ansprüche abgeleitet werden.
WARNUNG
–Kinder oder Jugendliche
dürfen nicht mit dem Gerät arbeiten. Kinder beaufsichtigen, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
–Gerät nur an Personen
weitergeben oder ausleihen, die mit diesem Modell und seiner Handhabung vertraut sind – stets die Gebrauchsanleitung mitgeben.
–Vor allen Arbeiten am
Gerät, z.B. Reinigung, Wartung, Austausch von Teilen – Netzstecker
ziehen!
Länderbezogene Sicherheitsvorschriften, z.B. von Berufsgenossenschaften, Sozialkassen, Behörden für Arbeitsschutz und andere beachten. Wird das Gerät nicht benutzt, ist es so abzustellen, dass niemand gefährdet wird. Gerät vor unbefugtem Zugriff sichern, Netzstecker ziehen.
Zu dieser Gebrauchsanleitung Sicherheitshinweise und
Arbeitstechnik
Besondere Sicher- heitsmaßnahmen sind bei diesem Gerät nötig. Der Stromanschluss eröffnet beson- dere Gefahrenquellen. Die gesamte Gebrauchsanlei- tung vor der ersten Inbetriebnahme aufmerksam lesen und für späteren Gebrauch sicher aufbewahren. Nichtbeachten der Gebrauchsanlei- tung kann lebensgefährlich sein.

SE 62, SE 62 E
deutsch
3
Das Gerät darf nur von Personen benutzt werden, die in dessen Benutzung und Handhabung unterwiesen sind, oder den Nachweis erbringen, dass sie das Gerät sicher bedienen können. Das Gerät kann von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen benutzt werden, sofern sie beaufsichtigt und für den sicheren Umgang mit dem Gerät eingewiesen wurden um die damit verbundenen Gefahren zu verstehen. Der Benutzer ist verantwortlich für Unfälle oder Gefahren, die gegenüber anderen Personen oder deren Eigentum auftreten. Wer zum ersten Mal mit dem Gerät arbeitet: Vom Verkäufer oder von einem anderen Fachkundigen erklären lassen, wie man damit sicher umgeht. Vor jedem Arbeitsbeginn Gerät auf vorschriftsmäßigen Zustand prüfen. Besonders auf Anschlussleitung,
Netzstecker und Sicherheitseinrichtungen achten. Anschlussleitung regelmäßig auf Anzeichen einer Verletzung oder Alterung untersuchen. Gerät mit nicht einwandfreier Anschlussleitung nicht in Betrieb nehmen –
Lebensgefahr durch Stromschlag!
Anschlussleitung nicht zum Ziehen oder Transportieren des Gerätes verwenden. An die Gerätesteckdose nur Elektrowerkzeuge anschließen – siehe "Gerät elektrisch anschließen" und "Gerät einschalten". Zum Reinigen des Gerätes keine Hochdruckreiniger verwenden. Der harte Wasserstrahl kann Teile des Gerätes beschädigen. Saugeroberteil niemals mit Wasser abspritzen –
Kurzschlussgefahr! Zubehör und Ersatzteile
Nur solche Teile oder Zubehöre anbauen, die von STIHL für dieses Gerät zugelassen sind oder technisch Gleichartige. Bei Fragen dazu an einen
Fachhändler wenden. Nur hochwertige Teile oder Zubehöre verwenden. Ansonsten kann die Gefahr von Unfällen oder Schäden am Gerät bestehen. STIHL empfiehlt STIHL Original Teile und Zubehör zu verwenden. Diese sind in ihren Eigenschaften optimal auf das Produkt und die Anforderungen des Benutzers abgestimmt. Keine Änderungen am Gerät vornehmen – die Sicherheit kann dadurch gefährdet werden. Für Personen- und Sachschäden, die bei der Verwendung nicht zugelassener Anbaugeräte auftreten, schließt STIHL jede Haftung aus.
Einsatzbereiche Aufsaugen trockener, nicht brennbarer Materialien (Staub, Schmutz, Glassplitter, Späne, Sand etc.) und nicht brennbarer Flüssigkeiten (Schmutzwasser, verschüttete Säfte u.ä.) Das Gerät ist nicht für das Saugen gesundheitsgefährdender Stäube geeignet.
Weder heiße Materialien (heiße Asche, brennbare explosive Stäube, glim- mende Zigarettenstummel etc.), noch feuergefährliche Flüssigkeiten (Benzin, Verdünnung etc.), sowie aggressive Flüssigkeiten (Säuren, Laugen) saugen – Brand- bzw.
Explosionsgefahr!

SE 62, SE 62 E
deutsch 4 Der Einsatz des Gerätes für andere Zwecke ist nicht zulässig und kann zu Unfällen oder Schäden am Gerät führen. Keine Änderungen am Gerät vornehmen – auch dies kann zu Unfällen oder Schäden am Gerät führen. Gerät transportieren
Zum sicheren Transport in und auf Fahrzeugen das Gerät rutsch- und kippsicher mit Bändern befestigen. Gerät nicht kippen, wenn sich Flüssigkeit im Behälter befindet. Vor dem Transport alle Verriegelungen am Behälter schließen.
Vor dem Arbeiten Gerät prüfen
–Schalter muss sich leicht auf 0
betätigen lassen
–Schalter muss sich in Stellung 0
befinden
Das Gerät darf nur in betriebssicherem Zustand betrieben werden –
Unfallgefahr!
Gerät nur dann in Betrieb nehmen, wenn alle Bauteile unbeschädigt und fest montiert sind. Vor dem Aufsaugen von Flüssigkeiten oder nassen Stoffen Filtersack entfernen und die Funktion des Schwimmers überprüfen. Immer mit Filterelement arbeiten. Keine Änderung an den Bedienungs- und Sicherheitseinrichtungen vornehmen
Elektrischer Anschluss
Stromschlaggefahr vermindern: –Spannung und Frequenz des
Gerätes (siehe Typenschild) müssen mit Spannung und Frequenz des Netzes übereinstimmen
–Anschlussleitung, Netzstecker und
Verlängerungsleitung auf Beschädigungen prüfen. Beschädigte Leitungen, Kupplungen und Stecker oder den Vorschriften nicht entsprechende Anschlussleitungen dürfen nicht verwendet werden
–elektrischer Anschluss nur an einer
vorschriftsmäßig installierten Steckdose
–Nur Verlängerungsleitungen
verwenden, die den Vorschriften für den jeweiligen Anwendungsfall entsprechen.
–Isolierung von Anschluss- und
Verlängerungsleitung, Stecker und Kupplung in einwandfreiem Zustand
Anschluss- und Verlängerungsleitung sachgemäß verlegen: –Mindestquerschnitte der einzelnen
Leitungen beachten – siehe "Gerät elektrisch anschließen"
–Anschlussleitung so verlegen und
kennzeichnen, dass sie nicht beschädigt und niemand gefährdet werden kann – Stolpergefahr!
–Die Verwendung ungeeigneter
Verlängerungsleitungen kann gefährlich sein. Nur Verlängerungsleitungen verwenden, die für den Außeneinsatz zugelassen und entsprechend gekennzeichnet sind, sowie einen ausreichenden Leitungsquerschnitt haben
–Stecker und Kupplung der
Verlängerungsleitung müssen spritzwassergeschützt sein oder so verlegt werden, dass sie nicht mit Wasser in Berührung kommen können – Stecker und Kupplung der Verlängerungsleitung dürfen nicht im Wasser liegen
–nicht an Kanten, spitzen oder
scharfen Gegenständen scheuern lassen
–nicht durch Türritzen oder
Fensterspalten quetschen
–bei verschlungenen Leitungen –
Netzstecker ziehen und Kabel entwirren
–Kabeltrommeln immer ganz
abwickeln, um Brandgefahr durch Überhitzung zu vermeiden
Während der Arbeit
Anschlussleitung nicht durch Überfahren, Quetschen, Zerren usw. beschädigen.
Bei Beschädigung der Anschlussleitung sofort den Netzstecker ziehen –
Lebensgefahr durch Stromschlag!

SE 62, SE 62 E
deutsch
5
Netzstecker nicht durch Ziehen an der Anschlussleitung aus der Steckdose ziehen, am Netzstecker anfassen. Netzstecker, Anschluss- und Verlängerungsleitung, sowie elektrische Steckverbindungen nur mit trockenen Händen anfassen. Elektrogeräte niemals mit Wasser abspritzen – Kurzschlussgefahr!
Bei drohender Gefahr bzw. im Notfall – Schalter 0 stellen.
Gerät niemals unbeaufsichtigt laufen lassen. Gerät nicht im Regen stehen lassen. Gerät nur stehend betreiben. Gerät nicht abdecken, auf ausreichende Motorbelüftung achten. Nur mit unbeschädigtem Filterelement saugen. Bei Schaumentwicklung oder austretender Flüssigkeit Arbeit sofort beenden, Netzstecker ziehen und Behälter entleeren. Falls das Gerät nicht bestimmungsgemäßer Beanspruchung (z.B. Gewalteinwirkung durch Schlag oder Sturz) ausgesetzt wurde, unbedingt vor weiterem Betrieb auf betriebssicheren Zustand prüfen – siehe auch "Vor dem Arbeiten". Auch die Funktionstüchtigkeit der Sicherheitseinrichtungen prüfen. Nichtbetriebssicheres Gerät auf keinen Fall weiter benutzen. Im Zweifelsfall Fachhändler aufsuchen. Vor dem Verlassen des Gerätes: Gerät ausschalten – Netzstecker ziehen.
Nach der Arbeit
Netzstecker aus der Steckdose ziehen Netzstecker nicht durch Ziehen an der Anschlussleitung aus der Steckdose ziehen, am Netzstecker anfassen. Gerät von Staub und Schmutz reinigen – keine Fett lösenden Mittel verwenden.
Wartung und Reparaturen
WARNUNG
–Nur hochwertige
Ersatzteile verwenden. Ansonsten kann die Gefahr von Unfällen oder Schäden am Gerät bestehen. Bei Fragen dazu an einen Fachhändler wenden.
–Arbeiten am Gerät (z.B.
das Ersetzen einer beschädigten Anschlussleitung) dürfen nur von autorisierten Fachhändlern oder qualifizierten Elektro- Fachkräften ausgeführt werden, um Gefährdungen zu vermeiden.
Kunststoffteile mit einem Tuch reinigen. Scharfe Reinigungsmittel können den Kunststoff beschädigen. Kühlluftschlitze im Motorgehäuse bei Bedarf reinigen. Gerät regelmäßig warten. Nur Wartungsarbeiten und Reparaturen ausführen, die in der Gebrauchsanleitung beschrieben sind. Alle anderen Arbeiten von einem Fachhändler ausführen lassen. STIHL empfiehlt STIHL Original Ersatzteile zu verwenden. Diese sind in ihren Eigenschaften optimal auf das Gerät und die Anforderungen des Benutzers abgestimmt. STIHL empfiehlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführen zu lassen. STIHL Fachhändlern werden regelmäßig Schulungen angeboten und technische Informationen zur Verfügung gestellt.
Vor allen Arbeiten am Gerät: Netzste- cker aus der Steckdose ziehen.

SE 62, SE 62 E
deutsch 6 SE62
1x Saugschlauch 2,5m 1x Handrohr 2x steckbares Saugrohr
SE62E
1x Saugschlauch 3,5m 1x Handrohr 1x teleskopierbares Saugrohr
Zubehörteile im Behälter
1x Kombi Bodendüse(1) 1x Universaldüse(2) 1x Fugendüse(3) 1x Filtersack(4)
1x Saugrohrhalter(5)
zusätzlich nur für SE62
1x Halter für Anschlussleitung(6)
zusätzlich nur für SE62E
1x Adapter für Elektrowerkzeuge(7) 1x Halter für Anschlussleitung(8)
Vor der ersten Inbetriebnahme müssen verschiedene Zubehörteile montiert werden.
WARNUNG
Netzstecker erst in die Steckdose stecken, wenn das Gerät komplett montiert ist.
Behälter öffnen und schließen Öffnen
NKlammern(1) öffnen NSaugeroberteil(2) senkrecht nach
oben abnehmen
NZubehör entnehmen und Filtersack
einlegen – siehe "Filtersack einlegen"
Schließen
NSaugeroberteil(2) aufsetzen und
Klammern(1) schließen – auf korrekten Sitz der Klammern achten
Lieferumfang
6
7
0809BA002 KN
12
3
4
5
8
Gerät komplettieren
0809BA003 KN
11 1

SE 62, SE 62 E
deutsch
7

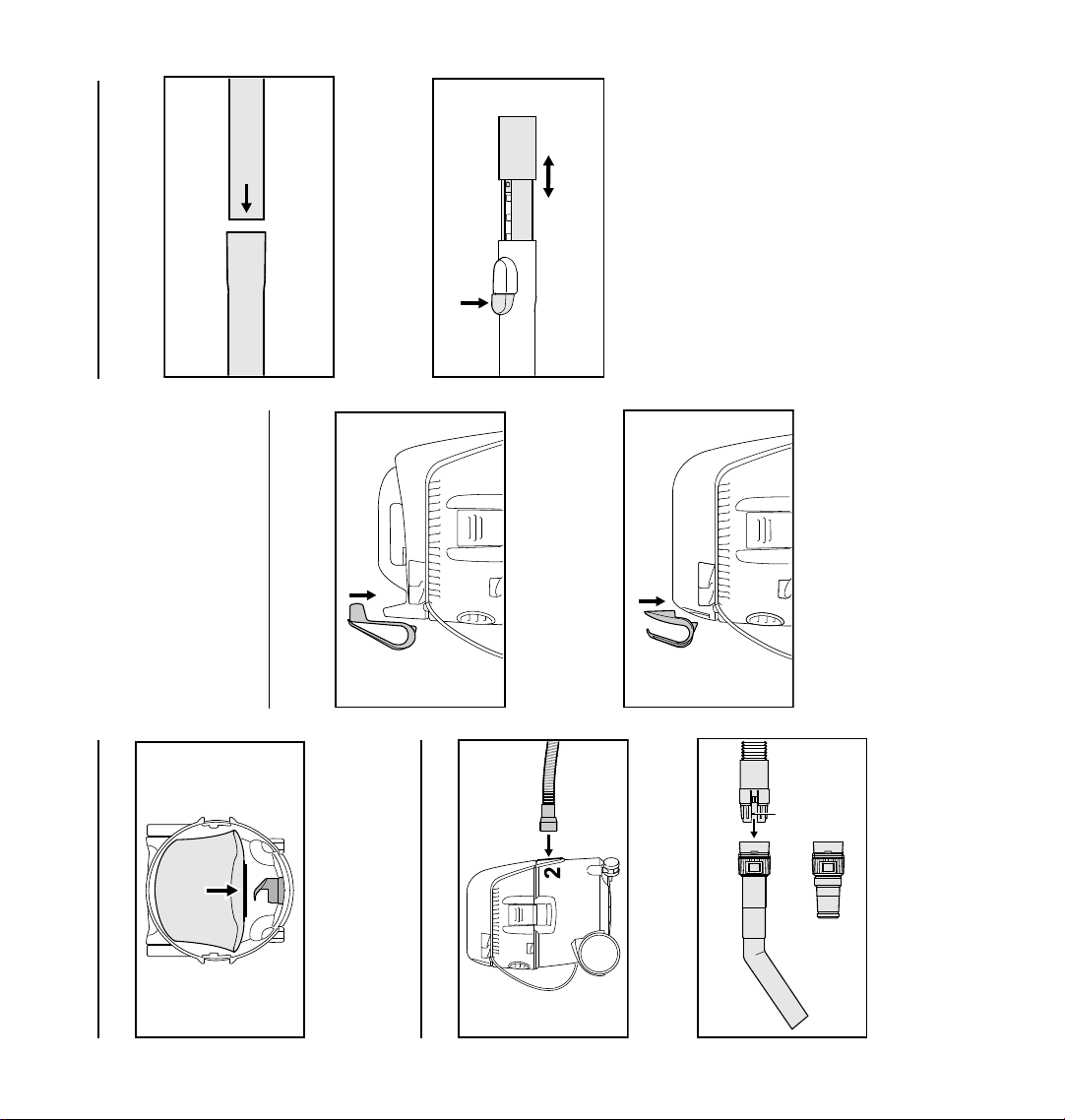

Filtersack einlegen NMuffe des Filtersacks bis zum
Anschlag auf den Saugstutzen stecken
Saugschlauch und Handrohr montieren
NMuffe(1) des Saugschlauches in
den Saugstutzen(2) stecken
NKupplung(3) des Saugschlauches
in die Aufnahme(4) am Handrohr schieben – Verriegelung(5) muss einrasten
Bei Verwendung des Adapters für Elektrowerkzeuge (im Lieferumfang von SE 62E enthalten): NKupplung(3) des Saugschlauches
in die Aufnahme(6) des Adapters für Elektrowerkzeuge schieben – Verriegelung(5) muss einrasten
Halter für Anschlussleitung SE62
NHalter für Anschlussleitung über die
Aufnahme am Saugeroberteil stecken
SE62E
NHalter für Anschlussleitung an der
rechten Lasche am Saugeroberteil befestigen
Saugrohr SE 62
NSaugrohre(1) und (2)
zusammenstecken
SE 62 E
NKnopf(1) drücken NSaugrohr(2) ein- oder ausfahren
0809BA004 KN
1
0809BA005 KN
3
4
0809BA006 KN
5
6
0809BA026 KN
0809BA027 KN
0809BA007 KN
1 2
0809BA008 KN
12

SE 62, SE 62 E

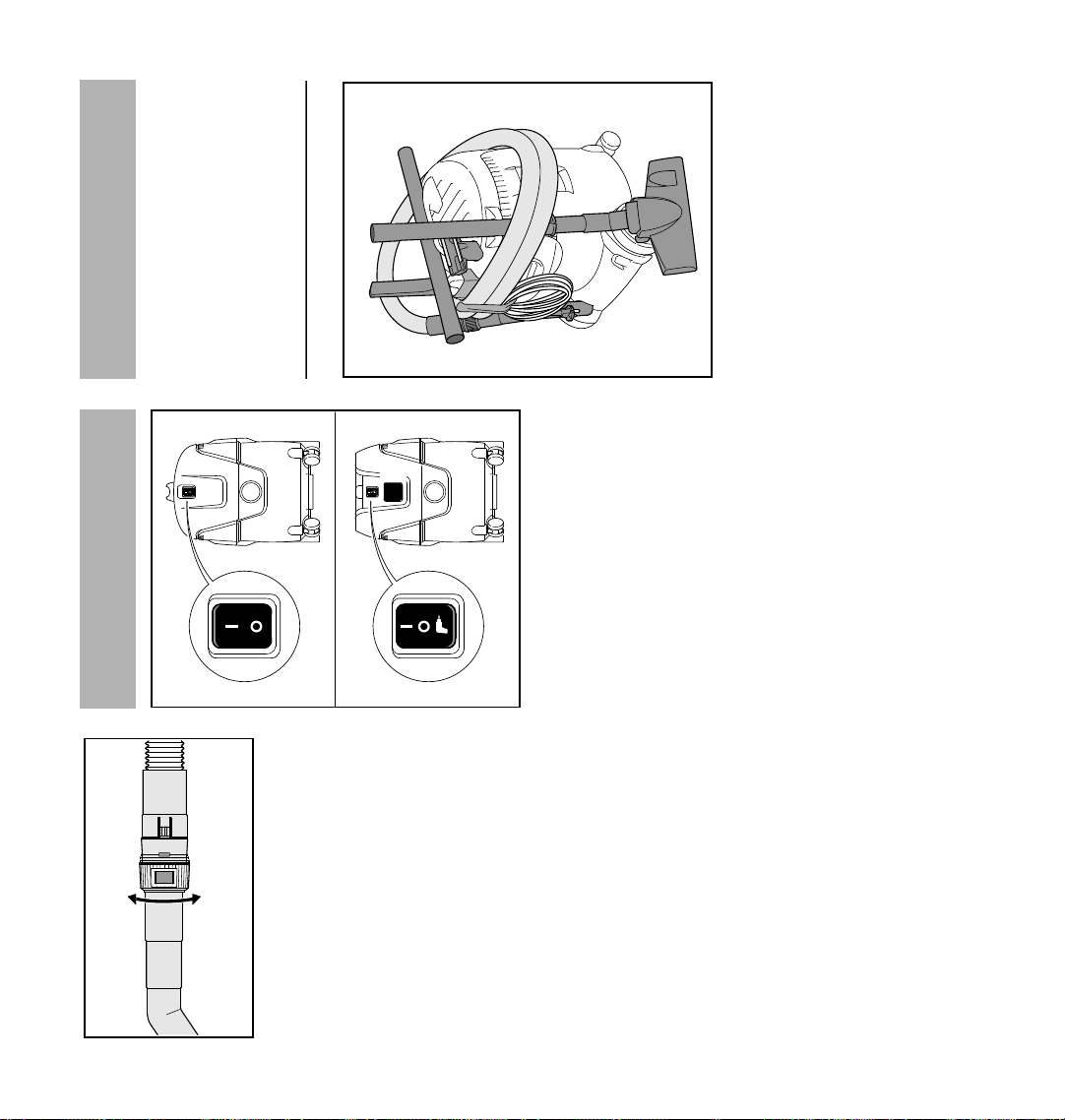

deutsch 8 Saugrohrhalter montieren
NSaugrohrhalter(1) über das
Saugrohr schieben (Abstand A ca. 8cm / 3,150in.) und mit der Schraube(2) befestigen
Zubehör befestigen
Zubehör an den dafür vorgesehenen Haltern befestigen – wie im Bild.
Spannung und Frequenz des Gerätes (siehe Typenschild) muss mit Spannung und Frequenz des Netzanschlusses übereinstimmen. Die Mindestabsicherung des Netzanschlusses muss entsprechend der Vorgabe in den Technischen Daten ausgeführt sein – siehe "Technische Daten". Das Gerät muss an die Spannungsversorgung über einen Fehlerstromschutzschalter angeschlossen werden, der die Stromzufuhr unterbricht, wenn der Differenzstrom zur Erde 30mA überschreitet. Der Netzanschluss muss IEC60364 sowie den länderbezogenen Vorschriften entsprechen.
Verlängerungsleitung
Die Verlängerungsleitung muss von ihrer Bauart her mindestens die gleichen Eigenschaften erfüllen wie die Anschlussleitung am Gerät. Kennzeichnung zur Bauart (Typbezeichnung) an der Anschlussleitung beachten. Die Adern in der Leitung müssen, abhängig von Netzspannung und Leitungslänge, den aufgeführten Mindestquerschnitt haben.
Anschluss an die Netzsteckdose Vor Anschluss an die Spannungsversorgung prüfen, ob Gerät ausgeschaltet ist – siehe "Gerät ausschalten" NNetzstecker des Gerätes oder
Netzstecker der Verlängerungsleitung in vorschriftsmäßig installierte Steckdose stecken
A
2
0809BA009 KN
1
0809BA010 KN
Gerät elektrisch anschließen
Leitungslänge Mindestquerschnitt 220V – 240V:
bis 20m 1,5mm2 20m bis 50m 2,5mm2
100V – 127V:
bis 10m AWG14 / 2,0mm2 10m bis 30m AWG12 / 3,5mm2

SE 62, SE 62 E
deutsch
9
SE62 Schalterstellungen:
NZum Einschalten Geräteschalter auf
StellungI stellen
SE62E
Elektrowerkzeuge können an die Gerätesteckdose(1) angeschlossen werden. Anschlussleistung der Gerätesteckdose beachten – siehe "Technische Daten".
NVor Anschluss eines
Elektrowerkzeuges an die Gerätesteckdose(1) den Sauger und das anzuschließende Elektrowerkzeug ausschalten
Bei Elektrowerkzeugen mit elektronischer Drehzahlregelung wird die Leistungsaufnahme des Saugers angepasst.
Schalterstellungen
NZum Einschalten Geräteschalter auf
auf die entsprechende Schalterstellung stellen
NJe nach Einsatz des Saugers –
Zubehör aussuchen und auf das Saugrohr, Handrohr oder Saugschlauch (nur Adapter für Elektrowerkzeug) stecken
Kombi Bodendüse
NStellung zum Saugen von
Teppichböden(1)
NStellung zum Saugen von glatten
Böden(2)
Universaldüse
Zur Reinigung von Polstermöbel oder Fahrzeuginnenräumen.
Gerät einschalten
Sauger eingeschaltet
Sauger ausgeschaltet
0809BA011 KN
0809BA012 KN
1
Sauger eingeschaltet – die Gerätesteckdose kann nicht genutzt werden
Sauger ausgeschaltet
Sauger betriebsbereit – das an der Gerätesteckdose angeschlossene Elektrowerk- zeug schaltet den Sauger über die Einschaltautomatik ein und aus
Arbeiten
0809BA013 KN
1
2
0809BA014 KN

SE 62, SE 62 E

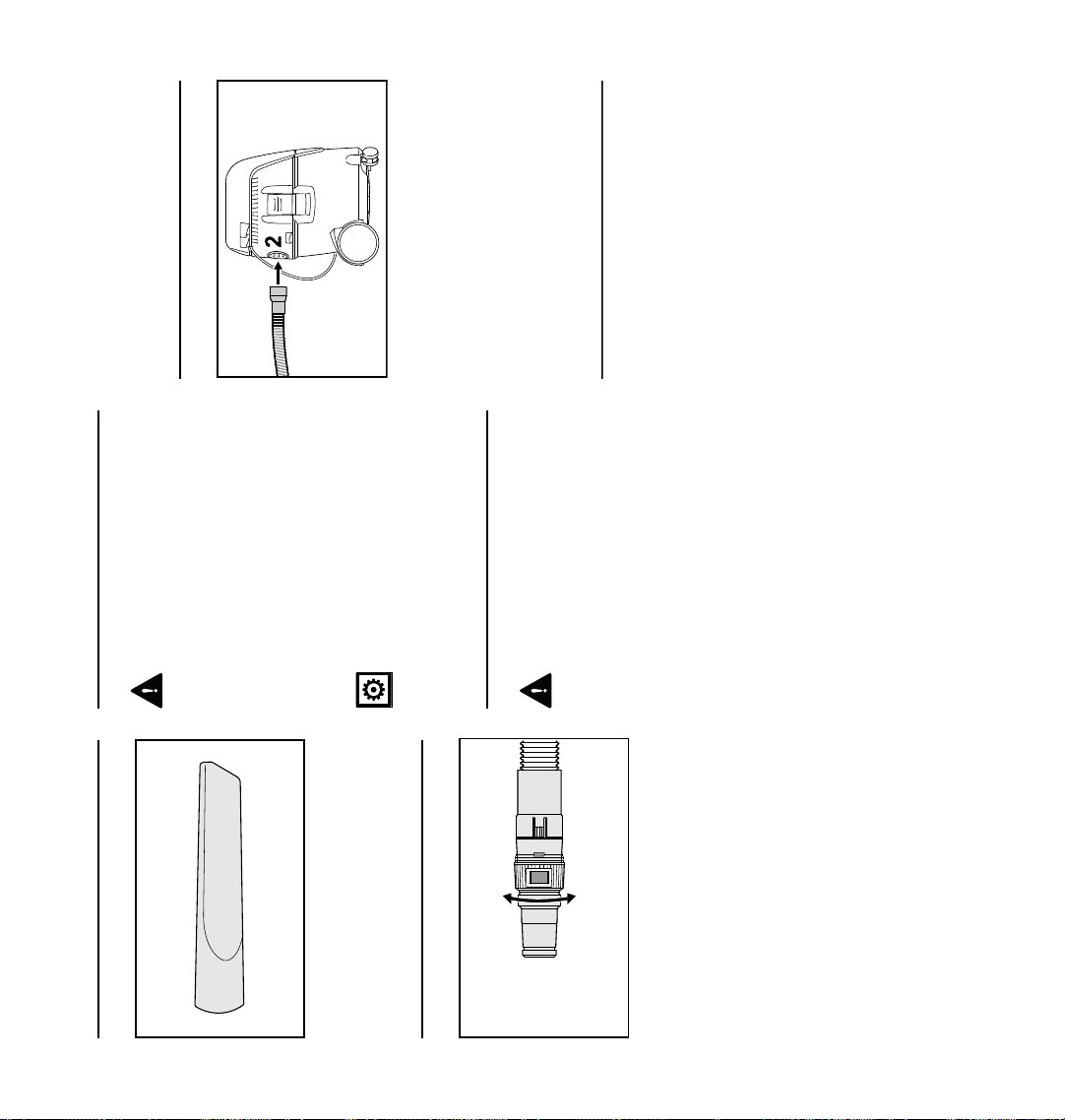

deutsch 10 Fugendüse
Zur Reinigung von tief sitzendem Schmutz z.B. in Ecken oder Fugen.
Adapter für Elektrowerkzeug (im Lieferumfabg von SE62E enthalten) Zum Anschluss von Elektrowerkzeugen mit Absaugeinrichtung: NAdapter für Elektrowerkzeug am
Saugschlauch anstelle des Handrohres anschließen
NSaugkraft mit dem Verstellring(1)
an die jeweilige Aufgabe bzw. an das jeweilige Elektrowerkzeug anpassen
Trockene Stoffe saugen
WARNUNG
Brennbare Stoffe dürfen nicht aufgesaugt werden.
Vor dem Aufsaugen trockener Stoffe sollte der Filtersack im Behälter eingelegt sein. Das aufgesaugte Material ist dadurch einfach zu entsorgen. Trockensaugen ohne Filtersack ist ebenfalls möglich.
HINWEIS
Nie ohne, oder mit beschädigtem Filterelement saugen.
Flüssigkeiten saugen
WARNUNG
Brennbare Flüssigkeiten dürfen nicht aufgesaugt werden.
Vor dem Aufsaugen von Flüssigkeiten grundsätzlich den Filtersack entfernen und Schwimmerfunktion prüfen. Der Schwimmer unterbricht den Luftstrom, wenn der Behälter voll ist. Wird der Sauger ausschließlich für Nass-Saugen eingesetzt, sollte das Filterelement durch einen Spezialeinsatz (Sonderzubehör) ersetzt werden. Nach dem Aufsaugen von Flüssigkeiten ist das Filterelement feucht. Ein feuchtes Filterelement kann sich schneller zusetzen, wenn trockene Stoffe aufgesaugt werden. Aus diesem Grund sollte das Filterelement vor dem
Trockensaugen getrocknet, oder durch ein trockenes Filterelement ersetzt werden.
Blasbetrieb
An schwer zu erreichenden Stellen und überall dort, wo saugen nicht möglich oder sinnvoll ist. NSaugschlauch vom Saugstutzen
abziehen
NSaugschlauch(1) in
Abluftöffnung(2) stecken
Saugkraft regulieren
Die Saugkraft kann bei Bedarf mit dem Verstellring reguliert werden, um leichte Teppiche o.ä. nicht vom Boden abzuheben:
0809BA015 KN
0809BA016 KN
1
1
0809BA017 KN

SE 62, SE 62 E
deutsch
11
NVerstellring(1) drehen und
Saugkraft so an die jeweilige Reinigungsaufgabe anpassen
NGeräteschalter auf StellungO
schalten
NNetzstecker aus der Steckdose
ziehen
NBehälter entleeren, Sauger reinigen nach dem Saugen von Flüssigkeiten: NSaugeroberteil getrennt abstellen,
damit das Filterelement trocknen kann
SE62
NAnschlussleitung aufwickeln und
am Halter einhängen
NSaugrohr, Saugschlauch und
Zubehör an den dafür vorgesehenen Halterungen befestigen
NSauger in einem trockenen Raum
aufbewahren und vor unbefugter Benutzung schützen
0809BA018 KN
1
Gerät ausschalten
1
0809BA019 KN
SE 62
SE 62 E
Nach dem Arbeiten
0809BA028 KN

SE 62, SE 62 E
deutsch 12 SE62E
NAnschlussleitung aufwickeln und
mit dem Gummiband befestigen
NSaugrohr, Saugschlauch und
Zubehör an den dafür vorgesehenen Halterungen befestigen
NSauger in einem trockenen Raum
aufbewahren und vor unbefugter Benutzung schützen
NSauger ausschalten NNetzstecker aus der Steckdose
ziehen
NBehälter öffnen – siehe "Gerät
komplettieren"
Beim Trockensaugen ohne Filtersack und beim Nass-Saugen
NSaugschlauch vom Saugstutzen
abziehen
NBehälter entleeren und Inhalt
vorschriftsmäßig entsorgen
Beim Trockensaugen mit Filtersack
NFiltersackmuffe vom Saugstutzen
abziehen und mit Schieber verschließen
NFiltersack vorsichtig aus dem
Behälter nehmen und gemäß den gesetzlichen Bestimmungen entsorgen
Nneuen Filtersack einlegen
(Anleitung auf dem Filtersack)
NFiltersackmuffe bis zum Anschlag
auf den Saugstutzen stecken
Behälter schließen
NRand des Behälters reinigen NSaugeroberteil aufsetzen – siehe
"Gerät komplettieren"
Nvor Einstecken des
Saugschlauches: Muffe des Saugschlauchs und Saugstutzen reinigen
0809BA029 KN
Behälter entleeren
0809BA022 KN

SE 62, SE 62 E
deutsch
13
NSchieber am Handrohr schließen NSauger einschalten NÖffnung vom Handrohr fest gegen
die ebene Fläche pressen oder mit der Hand verschließen
NKnopf(1) zur Filterreinigung 3x
drücken
Das Filterelement wird dabei von abgelagertem Staub gereinigt. NNetzstecker aus der Steckdose
ziehen
NSaugeroberteil abnehmen und
umdrehen
NDeckel(1) in Pfeilrichtung drehen
und abnehmen
NFilterelement(2) abziehen und
gemäß den gesetzlichen Bestimmungen entsorgen
NFunktion des Schwimmers prüfen:
Beim Wenden des Saugeroberteils muss sich der Schwimmer leichtgängig bewegen
NNeues Filterelement in umgekehrter
Reihenfolge einbauen
NSaugeroberteil anbauen
HINWEIS
Nie ohne, oder mit beschädigtem Filterelement saugen.
Filterelement reinigen
1
0809BA023 KN
Filterelement ersetzen
1
0809BA024 KN
2

SE 62, SE 62 E
deutsch 14
Wartungs- und Pflegehinweise
Die Angaben beziehen sich auf normale Einsatzbedingungen. Bei erschwerten Bedingungen (starker Staubanfall etc.) und längeren täglichen Arbeitszeiten die angegebenen Intervalle entsprechend verkürzen.
vor Arbeitsbeginn
nach Arbeitsende bzw.
täglich
wöchentlich
monatlich
bei Störung
bei Beschädigung
bei Bedarf
Komplettes Gerät Sichtprüfung (Zustand) X
reinigen X
Anschlussleitung überprüfen X
ersetzen durch Fachhändler 1) X
Schalter Funktionsprüfung X
ersetzen durch Fachhändler 1) XX
Kühlluftschlitze im Motorgehäuse reinigen X
Filtersack wechseln X Filterelement reinigen X
ersetzen X
Behälter entleeren X
Zugängliche Schrauben und Muttern nachziehen X Sicherheitsaufkleber ersetzen X
1) STIHL empfiehlt den STIHL Fachhändler

SE 62, SE 62 E
deutsch
15
Einhalten der Vorgaben dieser Gebrauchsanleitung vermeidet übermäßigen Verschleiß und Schäden am Gerät. Benutzung, Wartung und Lagerung des Gerätes müssen so sorgfältig erfolgen, wie in dieser Gebrauchsanleitung beschrieben. Alle Schäden, die durch Nichtbeachten der Sicherheits-, Bedienungs- und Wartungshinweise verursacht werden, hat der Benutzer selbst zu verantworten. Dies gilt insbesondere für: –nicht von STIHL freigegebene
Änderungen am Produkt
–die Verwendung von Werkzeugen
oder Zubehören, die nicht für das Gerät zulässig, geeignet oder qualitativ minderwertig sind
–nicht bestimmungsgemäße
Verwendung des Gerätes
–Einsatz des Gerätes bei Sport- oder
Wettbewerbs-Veranstaltungen
–Folgeschäden infolge der
Weiterbenutzung des Gerätes mit defekten Bauteilen
Wartungsarbeiten
Alle im Kapitel „Wartungs- und Pflegehinweise“ aufgeführten Arbeiten müssen regelmäßig durchgeführt werden. Soweit diese Wartungsarbeiten nicht vom Benutzer selbst ausgeführt werden können, ist damit ein Fachhändler zu beauftragen.
STIHL empfiehlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführen zu lassen. STIHL Fachhändlern werden regelmäßig Schulungen angeboten und technische Informationen zur Verfügung gestellt. Werden diese Arbeiten versäumt oder unsachgemäß ausgeführt, können Schäden entstehen, die der Benutzer selbst zu verantworten hat. Dazu zählen unter anderem: –Schäden am Elektromotor infolge
nicht rechtzeitig oder unzureichend durchgeführter Wartung (z.B. unzureichender Reinigung der Kühlluftführung)
–Schäden durch falschen
elektrischen Anschluss (Spannung, nicht ausreichend dimensionierte Zuleitungen)
–Korrosions- und andere
Folgeschäden infolge unsachgemäßer Lagerung
–Schäden am Gerät infolge
Verwendung von qualitativ minderwertigen Ersatzteilen
Verschleißteile
Manche Teile des Motorgerätes unterliegen auch bei bestimmungsgemäßem Gebrauch einem normalen Verschleiß und müssen je nach Art und Dauer der Nutzung rechtzeitig ersetzt werden. Dazu gehören u.a.: –Filterelement, Filtersack
Störung: Motor läuft nicht an Störung: Motor läuft nicht im Automatikbetrieb Störung: Saugleistung vermindert
Verschleiß minimieren und Schäden vermeiden Betriebsstörungen beheben
Ursache Behebung Netzsicherung ist abgeschaltet
Netzsicherung prüfen bzw. einschalten
Ursache Behebung Elektrowerkzeug defekt oder nicht richtig eingesteckt
Elektrowerkzeug auf Funktion prü- fen bzw. Stecker richtig einstecken
Ursache Behebung Filtersack voll siehe "Behälter
entleeren"
Saugschlauch / Düse verstopft
Saugschlauch / Düse reinigen
Filterelement verschmutzt
siehe "Filterele- ment reinigen" bzw. "Filterele- ment ersetzen"
Dichtung zwischen Saugeroberteil und Behälter ver- schmutzt oder defekt
Dichtung reinigen bzw. erneuern

SE 62, SE 62 E
deutsch 16 Störung: keine Saugleistung beim Nass- Saugen
Ursache Behebung Behälter voll (Schwimmer ver- schließt die Saugöffnung)
siehe "Behälter entleeren"

SE 62, SE 62 E
deutsch
17
1Saugschlauch 2Handrohr 3Adapter für Elektrowerkzeug1) 4Handgriff 5Knopf Filterreinigung 6Schalter 7Filter 8Anschluss Saugschlauch im
Saugbetrieb
9Abluftöffnung und Anschluss
Saugschlauch im Blasbetrieb
10 Halterungen für Saugrohr 11 Klammer 12 Behälter 13 Halter für Anschlussleitung 14 Gummiband – Halter für
Saugschlauch1)
15 Gerätesteckdose1) 16 teleskopierbares Saugrohr1) 17 Saugrohre 18 Saugrohrhalter 19 Kombi Bodendüse 20 Fugendüse 21 Universaldüse
Wichtige Bauteile
13
13
7 7
14
9
10
0809BA025 KN
12
3
6
4
18
19
21
20
17
17
4
12
9
10
5
16
11
5
8
11
12
8
15
6
SE 62
SE 62 E
1) im Lieferumfang von SE62E
enthalten

SE 62, SE 62 E
deutsch 18 Motor Leistungsdaten Maße SE62
SE62E Gewicht SE62 SE62E Schallwerte Schalldruckpegel Lp nach EN60704-1
(1m Abstand)
Für den Schalldruckpegel beträgt der K-Wert nach RL2006/42/EG = 2dB(A).
REACH
REACH bezeichnet eine EG Verordnung zur Registrierung, Bewertung und Zulassung von Chemikalien. Informationen zur Erfüllung der REACH Verordnung (EG) Nr. 1907/2006 siehe www.stihl.com/reach
Benutzer dieses Gerätes dürfen nur Wartungs- und Pflegearbeiten durchführen, die in dieser Gebrauchsanleitung beschrieben sind. Weitergehende Reparaturen dürfen nur Fachhändler ausführen. STIHL empfiehlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführen zu lassen. STIHL Fachhändlern werden regelmäßig Schulungen angeboten und technische Informationen zur Verfügung gestellt. Bei Reparaturen nur Ersatzteile einbauen, die von STIHL für dieses Gerät zugelassen sind oder technisch gleichartige Teile. Nur hochwertige Ersatzteile verwenden. Ansonsten kann die Gefahr von Unfällen oder Schäden am Gerät bestehen. STIHL empfiehlt STIHL Original- Ersatzteile zu verwenden. STIHL Original-Ersatzteile erkennt man an der STIHL Ersatzteilnummer, am Schriftzug { und
gegebenenfalls am STIHL Ersatzteilkennzeichen K (auf kleinen
Teilen kann das Zeichen auch allein stehen).
Technische Daten
Nennspannung: 220-240V Frequenz: 50Hz Leistungsaufnahme max: 1400W Leistungsaufnahme nach EN60335-2-2: 1000W
Anschlussleistung Geräte- steckdose SE62E: 2000W Netzabsicherung: 16A
10A 1)
Schutzklasse SE62: IIE Schutzklasse SE62E: I Schutzart: IPX4 1) nur CH, AR
max. Saugleistung Luft: 3600l/min max. Unterdruck: 210mbar Länge ca.: 385mm Breite ca.: 377mm Höhe ca.: 506mm Behältervolumen: 20l Länge Saugschlauch: 2,5m Durchmesser Saug- schlauch innen: 32mm
Länge ca.: 385mm Breite ca.: 377mm Höhe ca.: 485mm Behältervolumen: 20l Länge Saugschlauch: 3,5m Durchmesser Saug- schlauch innen: 32mm Betriebsbereit: 7,5kg Betriebsbereit: 8kg 70,9dB(A)
Reparaturhinweise
