SE 122, SE 122 E
deutsch
1
{
Inhaltsverzeichnis
Verehrte Kundin, lieber Kunde,
vielen Dank, dass Sie sich für ein
Qualitätserzeugnis der Firma STIHL
entschieden haben.
Dieses Produkt wurde mit modernen
Fertigungsverfahren und
umfangreichen
Qualitätssicherungsmaßnahmen
hergestellt. Wir sind bemüht alles zu
tun, damit Sie mit diesem Gerät
zufrieden sind und problemlos damit
arbeiten können.
Wenn Sie Fragen zu Ihrem Gerät
haben, wenden Sie sich bitte an Ihren
Händler oder direkt an unsere
Vertriebsgesellschaft.
Ihr
Hans Peter Stihl
Zu dieser Gebrauchsanleitung 2
Sicherheitshinweise und
Arbeitstechnik 2
Gerät feststellen 4
Gerät komplettieren 4
Gerät elektrisch anschließen 5
Gerät einschalten 6
Arbeiten 7
Gerät ausschalten 7
Nach der Arbeit 7
Behälter entleeren 8
Filterelement reinigen 8
Filterelement ersetzen 9
Wartungs- und Pflegehinweise 10
Verschleiß minimieren und
Schäden vermeiden 11
Betriebsstörungen beheben 11
Wichtige Bauteile 13
Technische Daten 14
Sonderzubehör 14
Reparaturhinweise 15
Entsorgung 15
EG Konformitätserklärung 15
Anschriften 16
Qualitäts-Zertifikat 16

SE 122, SE 122 E
deutsch
2
Bildsymbole
Sämtliche Bildsymbole, die auf dem
Gerät angebracht sind, sind in dieser
Gebrauchsanleitung erklärt.
Kennzeichnung von Textabschnitten
Technische Weiterentwicklung
STIHL arbeitet ständig an der
Weiterentwicklung sämtlicher
Maschinen und Geräte; Änderungen
des Lieferumfanges in Form, Technik
und Ausstattung müssen wir uns
deshalb vorbehalten.
Aus Angaben und Abbildungen dieser
Gebrauchsanleitung können deshalb
keine Ansprüche abgeleitet werden.
Länderbezogene
Sicherheitsvorschriften, z. B. von
Berufsgenossenschaften,Sozialkassen,
Behörden für Arbeitsschutz und andere
beachten.
Wird das Gerät nicht benutzt, muss es
so abgestellt werden, dass niemand
gefährdet wird. Gerät vor unbefugtem
Zugriff sichern, Netzstecker ziehen.
Der Benutzer ist verantwortlich für
Unfälle oder Gefahren, die gegenüber
anderenPersonenoderderenEigentum
auftreten.
Gerät nicht unbeaufsichtigt betreiben.
Kinder, Tiere und Zuschauer fernhalten.
Minderjährige dürfen nicht mit dem
Gerät arbeiten.
Gerät nur an Personen weiter geben
oder ausleihen, die mit diesem Modell
und seiner Handhabung vertraut sind –
stets die Gebrauchsanleitung mitgeben.
Keine Änderungen am Gerät
vornehmen – die Sicherheit kann
dadurch gefährdet werden.
GerätnurdanninBetriebnehmen,wenn
alle Bauteile unbeschädigt sind.
Anschlussleitung regelmäßig auf
Anzeichen einer Verletzung oder
Alterung untersuchen. Gerät mit nicht
einwandfreier Anschlussleitung nicht in
Betriebnehmen–Lebensgefahr durch
Stromschlag!
An die Gerätesteckdose nur
Elektrowerkzeuge anschließen – siehe
"Gerät elektrisch anschließen", und
"Saugbetrieb".
BeiVerlängerungsleitungenmüssendie
Mindestquerschnitte der einzelnen
Leitungen beachtet werden – siehe
"Gerät elektrisch anschließen".
Kabeltrommeln immer ganz abwickeln,
um Brandgefahr durch Überhitzung zu
vermeiden.
Wenn eine Verlängerungsleitung
verwendet wird, müssen Stecker und
Kupplung wasserdicht sein oder so
verlegt werden, dass sie nicht mit
Wasser in Berührung kommen können.
Stecker von Anschlussleitung muss
mindestens spritzwassergeschützt sein.
Ungeeignete Verlängerungsleitungen
können gefährlich sein.
Vor allen Arbeiten am Gerät:
Netzstecker aus der Steckdose ziehen.
Saugeroberteil niemals mit Wasser
abspritzen – Kurzschlussgefahr!
Zum Reinigen des Gerätes keine
Hochdruckreiniger verwenden. Der
harte Wasserstrahl kann Teile des
Gerätes beschädigen.
Zu dieser
Gebrauchsanleitung
Warnung vor Unfall- und
Verletzungsgefahr für Personen
sowie vor schwerwiegenden
Sachschäden.
Warnung vor Beschädigung des
Gerätes oder einzelner Bauteile.
Sicherheitshinweise und
Arbeitstechnik
Besondere Sicherheits-
maßnahmen sind bei
diesem Gerät nötig. Der
Stromanschluss eröffnet
besondere
Gefahrenquellen.
Die gesamte Gebrauchs-
anleitung vor der ersten
Inbetriebnahme aufmerk-
sam lesen und für
späteren Gebrauch
sicher aufbewahren.
Nichtbeachten der
Gebrauchsanleitung
kann lebensgefährlich
sein.

SE 122, SE 122 E
deutsch
3
Einsatzbereiche
Aufsaugen trockener, nicht brennbarer
Materialien (Staub, Schmutz,
Glassplitter,Späne,Sandetc.)undnicht
brennbarer Flüssigkeiten
(Schmutzwasser, verschüttete Säfte
u. ä.)
Geeignet für erhöhte Anforderungen bei
gewerblicher Verwendung.
Das Gerät ist nicht für das Saugen
gesundheitsgefährdender Stäube
geeignet.
Der Einsatz des Gerätes für andere
Zwecke ist nicht zulässig und kann zu
UnfällenoderSchädenamGerätführen.
Keine Änderungen am Gerät
vornehmen – auch dies kann zu
Unfällen oder Schädenam Gerät führen.
Gerät transportieren
Zum sicheren Transport in und auf
Fahrzeugen das Gerät rutsch- und
kippsicher mit Bändern befestigen.
Gerät nicht kippen, wenn sich
Flüssigkeit im Behälter befindet.
Vor dem Transport alle Verriegelungen
am Behälter schließen.
Vor dem Arbeiten
Gerät nur an einer vorschriftsmäßig
installierten Steckdose anschließen.
Nur Verlängerungsleitungen
verwenden, die den Vorschriften für den
jeweiligen Anwendungsfall entsprechen.
Anschlussleitung und Netzstecker
prüfen. Gerät auf betriebssicheren,
vorschriftsmäßigen Zustand überprüfen
– entsprechende Kapitel in der
Gebrauchsanleitung beachten:
–Spannung und Frequenz des
Gerätes (siehe Typenschild)
müssen mit Spannung und
Frequenz des Netzes
übereinstimmen
–Schalter muss sich leicht auf 0
betätigen lassen
–Schalter muss sich in Stellung 0
befinden
Vor dem Aufsaugen von Flüssigkeiten
oder nassen Stoffen Filtersack
entfernen und die Funktion des
Schwimmers überprüfen. Immer mit
Filterelement arbeiten.
Während der Arbeit
Gerätnurstehendbetreiben.Gerätnicht
abdecken, auf ausreichende
Motorbelüftung achten.
Nur mit unbeschädigtem Filterelement
saugen.
Bei Schaumentwicklung oder
austretender Flüssigkeit Arbeit sofort
beenden, Netzstecker ziehen und
Behälter entleeren.
Anschlussleitung nicht durch
Überfahren, Quetschen, Zerren usw.
beschädigen.
Netzstecker nicht durch Ziehen an der
Anschlussleitung aus der Steckdose
ziehen, am Netzstecker anfassen.
Netzstecker und Anschlussleitung nur
mit trockenen Händen anfassen.
Wartung und Reparaturen
Gerät regelmäßig warten. Nur
Wartungsarbeiten und Reparaturen
ausführen, die in der
Gebrauchsanleitung beschrieben sind.
Alle anderen Arbeiten von einem
Fachhändler ausführen lassen.
STIHL empfiehlt Wartungsarbeiten und
Reparaturen nur beim STIHL
Fachhändler durchführen zu lassen.
STIHL Fachhändlern werden
regelmäßig Schulungen angeboten und
technischeInformationenzurVerfügung
gestellt.
Weder heiße Materialien
(heiße Asche, brennbare
explosive Stäube, glim-
mende
Zigarettenstummel etc.),
noch feuergefährliche
Flüssigkeiten (Benzin,
Verdünnung etc.), sowie
aggressive Flüssigkeiten
(Säuren,Laugen) saugen
– Brand- bzw.
Explosionsgefahr!
Bei Beschädigung der
Anschlussleitung sofort
den Netzstecker ziehen –
Lebensgefahr durch
Stromschlag!
Vor allen Arbeiten am
Gerät: Netzstecker aus
der Steckdose ziehen.

SE 122, SE 122 E
deutsch
4
NurhochwertigeErsatzteileverwenden.
Ansonstenkann dieGefahr vonUnfällen
oder Schäden am Gerät bestehen. Bei
Fragen dazu an einen Fachhändler
wenden.
STIHL empfiehlt STIHL Original
Ersatzteile zu verwenden. Diese sind in
ihren Eigenschaften optimal auf das
Gerät und die Anforderungen des
Benutzers abgestimmt.
Arbeiten am Gerät (z. B.
Anschlussleitung ersetzen) dürfen nur
von autorisierten Elektro-Fachkräften
ausgeführt werden, um Gefährdungen
zu vermeiden.
Kunststoffteile mit einem Tuch reinigen.
Scharfe Reinigungsmittel können den
Kunststoff beschädigen.
Kühlluftschlitze im Motorgehäuse bei
Bedarf reinigen.
Um das Gerät an einem Ort zu
positionieren, kann an dem Lenkroller
der Feststeller eingelegt werden.
Vor der ersten Inbetriebnahme müssen
bei den Geräten verschiedene
Zubehörteile montiert werden.
NKlammern (1) öffnen
NSaugeroberteil (2) senkrecht nach
oben abnehmen
NZubehör aus dem Behälter nehmen
NFiltersackmuffe bis zum Anschlag
aufdenSaugstutzenstecken(siehe
Anleitung auf dem Filtersack)
NSaugeroberteil (2) aufsetzen und
Klammern (1) schließen – auf
korrekten Sitz der Klammern achten
Gerät feststellen
649BA006 KN
Gerät komplettieren
Netzstecker erst in die Steckdose
stecken, wenn das Gerät komplett
montiert ist.
649BA001 KN
1
2
1

SE 122, SE 122 E
deutsch
5
NSaugschlauch in den Saugstutzen
stecken
NHandrohr (3) in die Muffe des
Saugschlauches stecken
NSaugrohr (4) auf das Handrohr
stecken
Zum Anschluss anderer Werkzeuge
(z. B. Schleifmaschine):
NAdapter für Elektrowerkzeug (5)
(bei SE 122 E im Lieferumfang
enthalten) am Saugschlauch
anstelle des Handrohres
anschließen
NSaugrohrhalter im Abstand (A) von
ca. 20 cm von der Unterkante über
das Saugrohr schieben und
montieren
NJe nach Einsatz des Saugers
Fugendüse (6), Universaldüse (7)
oder Bodendüse (8) auf das
Saugrohr stecken
Spannung und Frequenz des Gerätes
(sieheTypenschild)mussmitSpannung
und Frequenz des Netzanschlusses
übereinstimmen.
Die Mindestabsicherung des
Netzanschlusses muss entsprechend
der Vorgabe in den Technischen Daten
ausgeführt sein – siehe "Technische
Daten".
Das Gerät muss an die
Spannungsversorgung über einen
Fehlerstromschutzschalter
angeschlossen werden, der die
Stromzufuhr unterbricht, wenn der
Differenzstrom zur Erde 30 mA
überschreitet.
Der Netzanschluss muss IEC 60364
sowie den länderbezogenen
Vorschriften entsprechen.
Die Verlängerungsleitung muss
abhängig von Netzspannung und
Leitungslänge den aufgeführten
Mindestquerschnitt haben.
649BA002 KN
3
649BA003 KN
4
5
649BA004 KN
A
649BA005 KN
6
8
7
Gerät elektrisch
anschließen
Leitungslänge Mindestquer-
schnitt
220 V – 240 V:
bis 20 m 1,5 mm2
20 m bis 50 m 2,5 mm2
100 V – 120 V:
bis 10 m 2,0 mm2
10 m bis 30 m 3,5 mm2

SE 122, SE 122 E
deutsch
6
Anschluss an die Netzsteckdose
Vor Anschluss an die
Spannungsversorgung prüfen, ob Gerät
ausgeschaltet ist – siehe "Gerät
ausschalten"
NNetzstecker des Gerätes oder
Netzstecker der
Verlängerungsleitung in
vorschriftsmäßig installierte
Steckdose stecken
SE 122

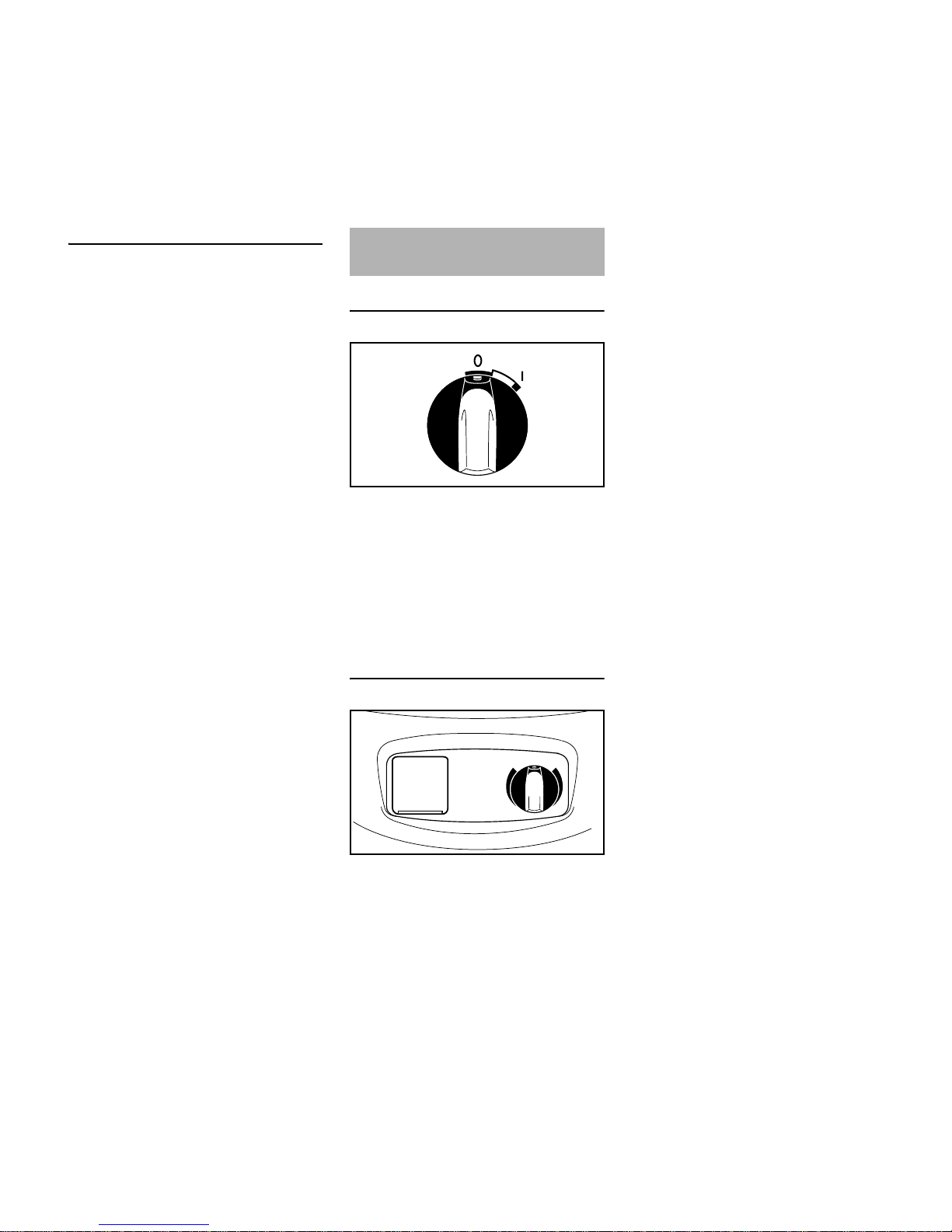

Schalterstellungen
Schalterstellung 0– Sauger ist
ausgeschaltet
Schalterstellung I– Sauger ist
eingeschaltet
NZumEinschaltenGeräteschalterauf
Stellung I drehen
SE 122 E
Elektrowerkzeuge (max. 2400 W)
können an die Gerätesteckdose (1)
angeschlossen werden.
NVor Anschluss an die
Gerätesteckdose (1) den Sauger
und das anzuschließende
Elektrowerkzeug ausschalten
NMit dem Schalter (2) wird das Gerät
ein- oder aus- bzw. auf Automatik
geschaltet.DurchWeiterdrehendes
Schalters wird die Saugkraft
manuell eingestellt
Schalterstellungen
Schalterstellung 0– Sauger ist
ausgeschaltet, die Gerätesteckdose
kann nicht genutzt werden.
Schalterstellung I– Sauger ist
eingeschaltet, die Gerätesteckdose
kann nicht genutzt werden.
Schalterstellung auto – das an der
Gerätesteckdose angeschlossene
Elektrowerkzeug schaltet den Sauger
über dieEinschaltautomatik einund aus.
Das angeschlossene Elektrogerät
ausschalten, bevor der Geräteschalter
in Stellung "auto" gebracht wird.
Nach dem Ausschalten läuft der Motor
noch einige Sekunden nach, um den
Saugschlauch zu entleeren.
NZumEinschaltenGeräteschalterauf
auf die entsprechende
Schalterstellung drehen
Gerät einschalten
645BA017 KN
649BA007 KN
1
0
auto I
2

SE 122, SE 122 E
deutsch
7
Trockene Stoffe saugen
Vor dem Aufsaugen trockener Stoffe
sollte der Filtersack im Behälter
eingelegt sein. Das aufgesaugte
Material ist dadurch einfach zu
entsorgen. Trockensaugen ohne
Filtersack ist ebenfalls möglich.
Flüssigkeiten saugen
Vor dem Aufsaugen von Flüssigkeiten
grundsätzlich den Filtersack entfernen
und Schwimmerfunktion prüfen. Der
Schwimmer unterbricht den Luftstrom,
wenn der Behälter voll ist. Wird der
Sauger ausschließlich für Nass-Saugen
eingesetzt, sollte das Filterelement
durch ein spezielles Filterelement
(Sonderzubehör) ersetzt werden.
Nach demAufsaugen von Flüssigkeiten
istdasFilterelementfeucht.Einfeuchtes
Filterelement kann sich schneller
zusetzen, wenn trockene Stoffe
aufgesaugt werden. Aus diesem Grund
sollte das Filterelement vor dem
Trockensaugen getrocknet, oder durch
ein trockenes Filterelement ersetzt
werden.
NGeräteschalter auf Stellung 0
drehen
NNetzstecker aus der Steckdose
ziehen
NBehälter entleeren, Sauger reinigen
nach dem Saugen von Flüssigkeiten:
NSaugeroberteil getrennt abstellen,
damit das Filterelement trocknen
kann
NAnschlussleitung um Griff und
Halter aufwickeln
NSaugrohr, Saugschlauch und
Zubehör an den dafür
vorgesehenen Halterungen
befestigen
NSauger in einem trockenen Raum
aufbewahren und vor unbefugter
Benutzung schützen
Arbeiten
Brennbare Stoffe dürfen nicht
aufgesaugt werden.
Nie ohne, oder mit beschädigtem
Filterelement saugen.
Brennbare Flüssigkeiten dürfen
nicht aufgesaugt werden.
Gerät ausschalten
auto
649BA020 KN
SE 122
SE 122 E
Nach der Arbeit
649BA013 KN

SE 122, SE 122 E
deutsch
8
NSauger ausschalten
NNetzstecker aus der Steckdose
ziehen
NKlammern (1) öffnen
NSaugeroberteil (2) senkrecht nach
oben abnehmen
Beim Trockensaugen ohne Filtersack
und beim Nass-Saugen
NBehälter entleeren und Inhalt
vorschriftsmäßig entsorgen
Nweiter mit: Saugeroberteil aufsetzen
Beim Trockensaugen mit Filtersack
NFiltersackmuffe (1) vom
Saugstutzen abziehen und mit
Schieber (2) verschließen
NFiltersack vorsichtig aus dem
Behälter nehmen und gemäß den
gesetzlichen Bestimmungen
entsorgen
Nneuen Filtersack (3) einlegen
(Anleitung auf dem Filtersack)
NFiltersackmuffe bis zum Anschlag
auf den Saugstutzen stecken
Saugeroberteil aufsetzen
NRand des Behälters reinigen
NSaugeroberteil aufsetzen
Nvor Einstecken des
Saugschlauches Muffe und
Saugstutzen reinigen
NMuffe (1) vom Saugschlauch durch
zusammendrücken (Pfeile)
entriegeln
NSaugschlauch abziehen
NSauger einschalten
NMuffe fest gegen die ebene Fläche
neben dem Schalter pressen –
dadurch wird der Saugschlauch an
der Muffe verschlossen (wie im Bild)
NKnopf der Filterreinigung 3x
drücken
Das Filterelement wird dabei von
abgelagertem Staub gereinigt.
Behälter entleeren
649BA016 KN
1
2
1
1
649BA010 KN
2
649BA011 KN
3
Filterelement reinigen
1
649BA008 KN
649BA009 KN

SE 122, SE 122 E
deutsch
9
NNetzstecker aus der Steckdose
ziehen
NSaugeroberteil abnehmen und
umdrehen

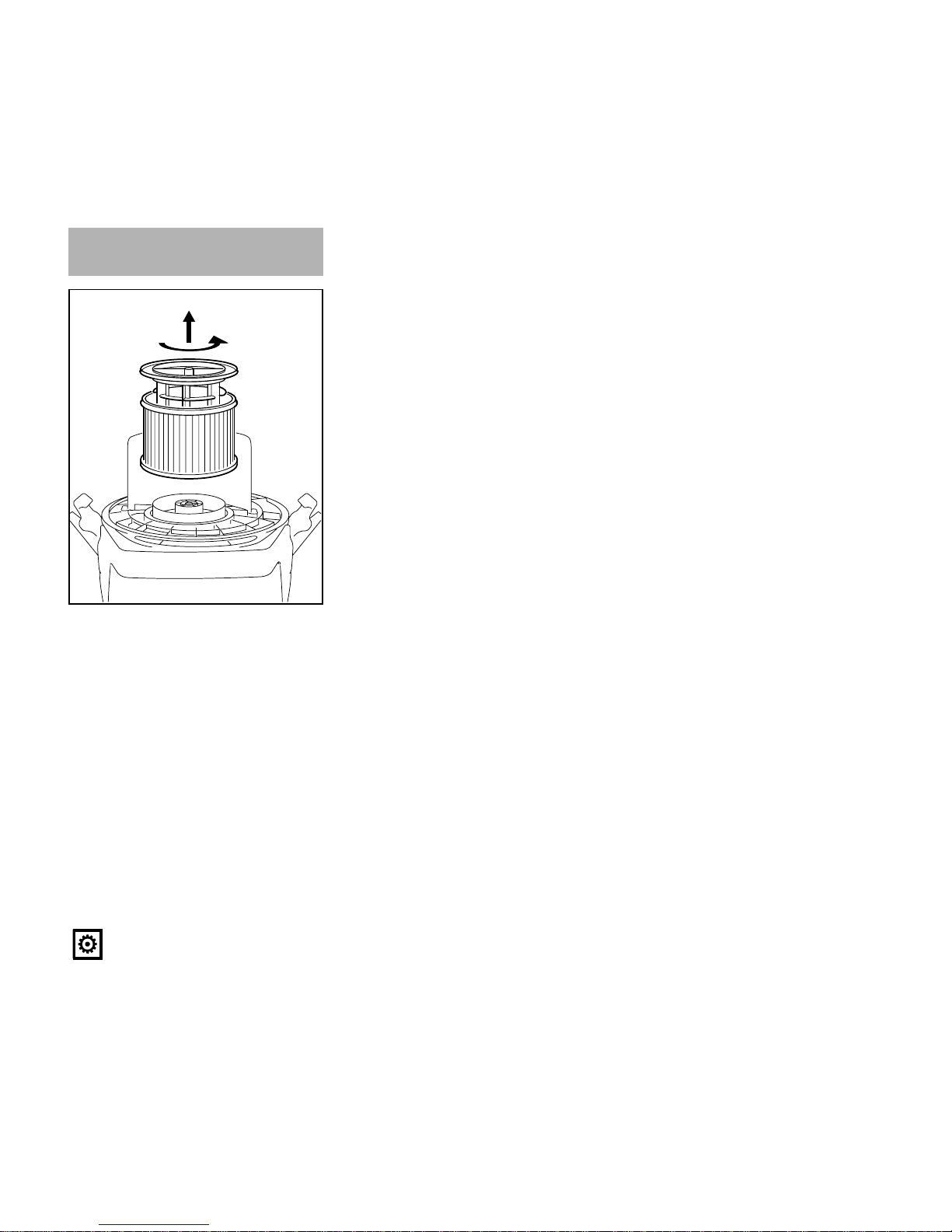

NFilterstützkorb (1) abdrehen
NFilterelement (2) abziehen und
gemäß den gesetzlichen
Bestimmungen entsorgen
NNeuesFilterelementinumgekehrter
Reihenfolge einbauen
NFunktion des Schwimmers prüfen:
BeimWendendesFilterstützkorbes
muss sich der Schwimmer
leichtgängig bewegen
NSaugeroberteil anbauen
Filterelement ersetzen
Nie ohne, oder mit beschädigtem
Filterelement saugen.
649BA012 KN
1
2

SE 122, SE 122 E
deutsch
10
Wartungs- und Pflegehinweise
Die Angaben beziehen sich auf normale Einsatzbedingungen. Bei erschwerten Bedingungen (starker
Staubanfall etc.) und längeren täglichen Arbeitszeiten die angegebenen Intervalle entsprechend
verkürzen.
vor Arbeitsbeginn nach Arbeitsende bzw. täglich wöchentlich monatlich bei Störung bei Beschädigung bei Bedarf
Komplettes Gerät Sichtprüfung (Zustand) X
reinigen X
Anschlussleitung überprüfen X
ersetzen durch Fachhändler 1) X
Schalter Funktionsprüfung X
ersetzen durch Fachhändler 1) XX
Kühlluftschlitze im Motorgehäuse reinigen X
Filtersack wechseln X
Filterelement reinigen X
ersetzen X
Behälter entleeren X
Zugängliche Schrauben und Muttern nachziehen X
Sicherheitsaufkleber ersetzen X
1) STIHL empfiehlt den STIHL Fachhändler

SE 122, SE 122 E
deutsch
11
Einhalten der Vorgaben dieser
Gebrauchsanleitung vermeidet
übermäßigen Verschleiß und Schäden
am Gerät.
Benutzung, Wartung und Lagerung des
Gerätes müssen so sorgfältig erfolgen,
wie in dieser Gebrauchsanleitung
beschrieben.
Alle Schäden, die durch Nichtbeachten
der Sicherheits-, Bedienungs- und
Wartungshinweise verursacht werden,
hatderBenutzerselbstzuverantworten.
Dies gilt insbesondere für:
–nicht von STIHL freigegebene
Änderungen am Produkt
–die Verwendung von Werkzeugen
oder Zubehören, die nicht für das
Gerät zulässig, geeignet oder
qualitativ minderwertig sind
–nicht bestimmungsgemäße
Verwendung des Gerätes
–Einsatzdes Gerätes bei Sport-oder
Wettbewerbs-Veranstaltungen
–Folgeschäden infolge der
Weiterbenutzung des Gerätes mit
defekten Bauteilen
Wartungsarbeiten
Alle im Kapitel „Wartungs- und
Pflegehinweise“ aufgeführten Arbeiten
müssen regelmäßig durchgeführt
werden.SoweitdieseWartungsarbeiten
nicht vom Benutzer selbst ausgeführt
werden können, ist damit ein
Fachhändler zu beauftragen.
STIHL empfiehlt Wartungsarbeiten und
Reparaturen nur beim STIHL
Fachhändler durchführen zu lassen.
STIHL Fachhändlern werden
regelmäßig Schulungen angeboten und
technischeInformationenzurVerfügung
gestellt.
Werden diese Arbeiten versäumt oder
unsachgemäß ausgeführt, können
Schäden entstehen, die der Benutzer
selbst zuverantwortenhat. Dazuzählen
unter anderem:
–Schäden am Elektromotor infolge
nicht rechtzeitig oder unzureichend
durchgeführter Wartung (z. B.
unzureichender Reinigung der
Kühlluftführung)
–Schäden durch falschen
elektrischen Anschluss (Spannung,
nicht ausreichend dimensionierte
Zuleitungen)
–Korrosions- und andere
Folgeschäden infolge
unsachgemäßer Lagerung
–Schäden am Gerät infolge
Verwendung von qualitativ
minderwertigen Ersatzteilen
Verschleißteile
Manche Teile des Motorgerätes
unterliegen auch bei
bestimmungsgemäßem Gebrauch
einemnormalenVerschleißundmüssen
je nach Art und Dauer der Nutzung
rechtzeitig ersetzt werden. Dazu
gehören u.a.:
–Filterelement, Filtersack
Störung: Motor läuft nicht an
Störung: Motor läuft nicht im
Automatikbetrieb
Störung: Saugleistung vermindert
Verschleiß minimieren und
Schäden vermeiden Betriebsstörungen beheben
Ursache Behebung
Netzsicherung ist
abgeschaltet Netzsicherung prüfen bzw.
einschalten
Überlastschutz hat
angesprochen Sauger ca. 5 min abkühlen lassen
Ursache Behebung
Elektrowerkzeug
defekt oder nicht
richtig eingesteckt
Elektrowerkzeug
auf Funktion prü-
fen bzw. Stecker
richtig einstecken
Ursache Behebung
Saugkraft manuell
auf zu geringe
Saugleistung
eingestellt
siehe
"Saugbetrieb"
Filtersack voll siehe "Behälter
entleeren"
Saugschlauch /
Düse verstopft Saugschlauch / Düse reinigen
Filterelement
verschmutzt siehe "Filterele- ment reinigen"
bzw. "Filterele-
ment ersetzen"
Dichtung zwischen
Saugeroberteil und
Behälter ver-
schmutzt oder
defekt
Dichtung reinigen
bzw. erneuern

SE 122, SE 122 E
deutsch
12
Störung: keine Saugleistung beim
Nass-Saugen
Ursache Behebung
Behälter voll
(Schwimmer ver-
schließt die
Saugöffnung)
siehe "Behälter
entleeren"

SE 122, SE 122 E
deutsch
13
1Saugschlauch
2Handrohr
3Muffe für Elektrowerkzeug1)
4Gerätesteckdose1)
5Schalter
6Klammer
7Anschluss Saugschlauch
8Rolle mit Feststellbremse
9Behälter
10 Saugrohrhalter
11 Knopf Filterreinigung
12 Handgriff
13 Schlauchhalter
14 Saugrohr
15 Bodendüse
16 Saugrohrhalter
17 Fugendüse
18 Universaldüse
Wichtige Bauteile
13
10
8
45
649BA014 KN
12
3
6
79
11 12
14
14
15
16
17
18
6
1) nur bei SE 122 E

SE 122, SE 122 E
deutsch
14
Motor
Leistungsdaten
Maße
Gewicht
Schallwerte
Schalldruckpegel Lpnach
EN 60704-1 in 1 m Abstand
Für den Schalldruckpegel beträgt der
K-Faktor nach RL 2006/42/EG =
1,0 dB(A).
REACH
REACH bezeichnet eine EG
Verordnung zur Registrierung,
Bewertung und Zulassung von
Chemikalien.
Informationen zur Erfüllung der REACH
Verordnung (EG) Nr. 1907/2006 siehe
www.stihl.com/reach
Filtersack
Filterelement
Nass-Saugdüse – zum Nass-Saugen
von Flächen
Kupplung – zum direkten Anschluss von
Düsen an den Saugschlauch
Werkzeugmuffe 1) – zum Anschluss
eines Elektrowerkzeuges an den
Saugschlauch
Verbindungsstück – zum Verbinden von
Saugschläuchen
Saugschlauch DN 27, 3,5 m
Saugschlauch DN 27, 3,5 m
(antistatisch)
Aktuelle Informationen zu diesem und
weiterem Sonderzubehör sind beim
STIHL Fachhändler erhältlich.
Technische Daten
Nennspannung:
1) nur AU, NZ
2) nur JP
230 V - 240 V
100 V2)
Frequenz: 50 Hz
50 Hz - 60 Hz 2)
Leistungsaufnahme
max.: 1500 W
Leistungsaufnahme
nach EN 60335-2-69: 1200 W
Anschlusswert für
Gerätesteckdose
SE 122 E: 2400 W
Gesamtanschlussleis-
tung SE 122 E: 3600 W
Netzabsicherung: 16 A
15 A 2)
10 A 1)
Schutzklasse SE 122: II E
Schutzklasse
SE 122 E: I
Schutzart: IP X4
max. Saugleistung Luft: 3700 l/min
max. Unterdruck: 250 mbar
Länge ca.: 485 mm
Breite ca.: 385 mm
Höhe ca.: 600 mm
Behältervolumen: 30 l
Länge Saugschlauch 3 m
Durchmesser innen: 36 mm
ca. 10 kg
62 dB(A)
Sonderzubehör
1) Im Lieferumfang von SE 122 E
enthalten

SE 122, SE 122 E
deutsch
15
Benutzer dieses Gerätes dürfen nur
Wartungs- und Pflegearbeiten
durchführen, die in dieser
Gebrauchsanleitung beschrieben sind.
Weitergehende Reparaturen dürfen nur
Fachhändler ausführen.
STIHL empfiehlt Wartungsarbeiten und
Reparaturen nur beim STIHL
Fachhändler durchführen zu lassen.
STIHL Fachhändlern werden
regelmäßig Schulungen angeboten und
technischeInformationenzurVerfügung
gestellt.
Bei Reparaturen nur Ersatzteile
einbauen, die von STIHL für dieses
Gerät zugelassen sind oder technisch
gleichartige Teile. Nur hochwertige
Ersatzteile verwenden. Ansonsten kann
die Gefahr von Unfällen oder Schäden
am Gerät bestehen.
STIHL empfiehlt STIHL Original-
Ersatzteile zu verwenden.
STIHL Original-Ersatzteile erkennt man
an der STIHL Ersatzteilnummer, am
Schriftzug {und
gegebenenfalls am STIHL
Ersatzteilkennzeichen K(auf kleinen
Teilen kann das Zeichen auch allein
stehen).
Elektrogeräte gehören nicht in den
Hausmüll. Gerät, Zubehör und
Verpackung einer umweltfreundlichen
Wiederverwertung zuführen.
ANDREAS STIHL AG & Co. KG
Badstr. 115
D-71336 Waiblingen
bestätigt, dass
den Vorschriften in Umsetzung der
Richtlinien 98/37/EG (bis 28.12.09),
2006/42/EG (ab 29.12.09),
2004/108/EG und 2006/95/EG
entspricht und in Übereinstimmung mit
den folgenden Normen entwickelt und
gefertigt worden ist:
EN ISO 12100-1, EN ISO 12100-2,
EN 60335-1, EN 60335-2-69,
EN 55014-1, EN 55014-2,
EN 61000-3-2
Aufbewahrung der Technischen
Unterlagen:
ANDREAS STIHL AG & Co. KG
Produktzulassung
DasBaujahrunddieMaschinennummer
sind auf dem Gerät angegeben.
Reparaturhinweise Entsorgung EG Konformitätserklärung
Bauart: Nass-/
Trockensauger
Fabrikmarke: STIHL
Typ: SE 122,
SE 122 E
Serienidentifizierung: 4774

SE 122, SE 122 E
deutsch
16
Waiblingen, 04.05.2009
ANDREAS STIHL AG & Co. KG
i. V.
Elsner
Leiter Produktgruppen Management
STIHL Hauptverwaltung
ANDREAS STIHL AG & Co. KG
Postfach 1771
71307 Waiblingen
STIHL Vertriebsgesellschaften
DEUTSCHLAND
STIHL Vertriebszentrale AG & Co. KG
Robert-Bosch-Straße 13
64807 Dieburg
Telefon [phone]*
ÖSTERREICH
STIHL Ges.m.b.H.
Mühlgasse 93
2380 Perchtoldsdorf
Telefon [phone]
SCHWEIZ
STIHL Vertriebs AG
Isenrietstraße 4
8617 Mönchaltorf
Telefon [phone]
Sämtliche Produkte von STIHL
entsprechen höchsten
Qualitätsanforderungen.
Mit der Zertifizierung durch eine
unabhängige Gesellschaft wird dem
Hersteller STIHL bescheinigt, dass
sämtliche Produkte bezüglich
Produktentwicklung,
Materialbeschaffung, Produktion,
Montage, Dokumentation und
Kundendienst die strengen
Anforderungen der internationalen
Norm ISO 9001 für
Qualitätsmanagement-Systeme
erfüllen.
Anschriften
*bundesweit 0,09 Euro je
angefangene Minute aus dem
deutschen Festnetz. Preise aus
Mobilfunknetzen können abweichen
Qualitäts-Zertifikat
000BA025 LÄ

Original Instruction ManualPrinted on chlorine-free paper
Printing inks contain vegetable oils, paper can be recycled.
© ANDREAS STIHL AG & Co. KG, 2010 0458-649-9921. M0-5.A10.FST. 0000000946_003_GB
SE 122, SE 122 E
English
17
{
Contents
Dear Customer,
Thank you for choosing a quality
engineered STIHL product.
This machine has been built using
modern production techniques and
comprehensive quality assurance.
Every effort has been made to ensure
your satisfaction and troublefree use
of the machine.
Please contact your dealer or our
sales company if you have any
queries concerning your machine.
Your
Hans Peter Stihl
Guide to Using this Manual 18
Safety Precautions and Working
Techniques 18
Start-up 20
Lock the machine in position 21
Connecting to Power Supply 21
Vacuum mode 21
Cleaning the filter element 22
Emptying the container 23
Replacing the filter element 23
Storage 24
Minimize Wear and Avoid Damage 24
Troubleshooting 25
Main Parts 26
Specifications 27
Special Accessories 27
Maintenance and Repairs 28
Disposal 28
EC Declaration of Conformity 28
Quality Certification 29

SE 122, SE 122 E
English
18
Pictograms
All the pictograms attached to the
machineareshownandexplainedinthis
manual.
Symbols in text
Engineering improvements
STIHL's philosophy is to continually
improve all of its products. For this
reason we may modify the design,
engineering and appearance of our
products periodically.
Therefore,somechanges,modifications
and improvements may not be covered
in this manual.
Note the national safety regulations
issued, for example, by the employers'
liability insurance association, social
security institutions, occupational safety
and health authorities or other
organizations.
When not using the machine, it must be
put down in such a way that it does not
endanger anyone. Ensure that the unit
cannot be used without authorization,
unplug the power cable.
The user is responsible for accidents or
risks involving third parties or their
property.
Minors should never be allowed to use
the machine.
The machine should only be provided or
loaned to people familiar with this model
and its operation. The instruction
manual should always be handed over
with the machine.
Ensure that the filter element is always
undamaged.
The machine is not suitable for
vacuuming toxic dust.
Removethe filter bag and check correct
operation of the float before vacuuming
liquids or wet materials. Never work
without the filter element. If foam
develops, stop work immediately,
unplug the power cord, and empty the
container.
Connect only electric power tools to the
socket outlet – see "Connect vacuum
unit to power supply, operation".
Never modify the vacuum cleaner in any
way, as this could be extremely
dangerous.
Do not attempt any maintenance or
repair work not described in the owner's
manual. All other work should be
performed by a STIHL servicing dealer.
Guide to Using this Manual
Warning where there is a risk of
an accident or personal injury or
serious damage to property.
Caution where there is a risk of
damaging the machine or its
individual components.
Safety Precautions and
Working Techniques
Special safety precau-
tions arenecessary when
using this machine. The
power connection is a
particular source of
danger.
It is important that you
carefully read the entire
owner's manual before
using the machine for the
first time and keep it in a
safe place for future ref-
erence. Non-compliance
with the instruction man-
ual may cause serious or
even fatal injury.
Never usethe machine to
vacuum hot materials
(hot ash, flammable
explosive dust, glowing
cigarette butts, etc.) or
combustible liquids
(gasoline, thinner, etc.)
as well as aggressive liq-
uids (acids, lye) –
Danger of fire or
explosion!
The plug must be discon-
nected immediately if the
cord is damaged – Dan-
ger of electrocution!
