Storch Turbo-Wash for WAMAB User manual

Turbo-Wash für WAMAB / ColorFree top
Turbo-Wash voor WAMAB / ColorFree top
Turbo-Wash pour WAMAB / ColorFree top
Turbo-Wash per WAMAB / ColorFree top
Turbo-Wash for WAMAB / ColorFree top
Turbo-Wash pro WAMAB / ColorFree top
DE
NL
FR
IT
GB
CZ

2
Inhaltsverzeichnis Seite
Lieferumfang 2
Einsatzgebiet und Funktion 2
Montage an den Wamab 2
Montage an die Spaltanlage ColorFree top 3
Reinigen von Farbwalzen 3
Ersatzteile 3
Gewährleistung 3
Montage an den Wamab und
die Spaltanlage ColorFree top*
1.
Unterlegscheibe auf die Montageschrauben aufschieben
2.
Führen Sie die Montageschrauben dann von außen durch
die Löcher an der Rückwand des Waschbeckens und dann
die Distanzhülsen von der Waschbeckeninnenseite auf
die Schrauben schieben, dann je einen O-Ring hinter die
Distanzhülse, eine auf jede Schraube.
3.
Nun führen Sie den Turbo-Wash an die Schrauben mit
den Distanzhülsen und xieren diesen mit den Schrauben
in den dafür vorgesehenen Gewindehülsen und ziehen
diese gleichmäßig fest an (3 mm Inbusschlüssel).
4.
Verbinden Sie die Wasserzapfstelle oder die Druckerhö-
hungspumpe und den Turbo-Wash mit dem beiliegendem
Anschlussschlauch.
Lieferumfang
TurboWash mit 1/2“-Achlussgewinde, Anschluss-
schlauch* mit 1/2“ Überwurfmutter, Anschluss-Set für
Wamab und ColorFree top* mit je 4 x Schraube M 5 x
60*, Montagehülse*, U-Scheibe*, O-Ring*, 2 Standfü-
ße und Montageset für Standgerät 19 52 00.
* 61 71 00
Originalanleitung
Einsatzgebiet und Funktion
Der Farbrollenreiniger ist bestimmt zur Reinigung von
Farbwalzen und zum Anschluss an die Wasserzapfstelle
oder der Druckerhöhungspumpe, Art.-Nr. 61 70 75 zur
Spaltanlage ColorFree top. Der Farbroller wird durch den
Wasserdruck angetrieben und beginnt zu rotieren. Durch
die Rotation wird die ausgewaschene Farbe und das
Waschwasser von der Walze weggeschleudert und läuft
unten aus dem TurboWash aus.
5.
Prüfen Sie nun ob die vorgenommenen Anschlüsse dicht
sind, indem Sie die Wasserzuleitung öffnen, den Kugel-
hahn des Turbo-Wash öffnen und schließen. Achten Sie
nun auf die Anschlussgewinde.
6.
Der Turbo-Wash Art.-Nr. 19 52 00 ist ein Standgerät und
wird in den jeweiligen Auswaschbecken positioniert und
an die Wasserzapfstelle oder die Druckerhöhungspumpe
Art.-Nr. 61 70 75 angeschlossen.
* Für Turbo-Wash Art.-Nr. 61 71 00
ACHTUNG: Die Farbwalze muss vor dem
Reinigungsvorgang immer ausgekratzt und
das Material im Gebinde aufgefangen wer-
den. Dadurch wird eine Zeit- und Wasserer-
sparnis generiert.
Organisatorisches / Personal
Bediener
-Der Bediener muss vor dem ersten Einsatz des Gerätes die Betriebsanleitung gelesen und verstanden
haben.
- Es dürfen nur autorisierte und geschulte Bediener Zugang zum Gerät haben um dieses zu bedienen.
- Dem Bediener muss die Betriebsanleitung jederzeit zur Verfügung stehen.
- Der Bediener darf nicht unter Einfluss von Alkohol, Drogen oder Medikamenten stehen.
- Kindern, leistungsgewandelten und schwangeren ist der Betrieb untersagt.

3
Ersatzteile
19 52 05 Düsen-Verteilerleiste (ohne Düsen)
19 52 09 Dichtlippe
19 52 13 Düse
ACHTUNG:
1. Der Turbo-Wash ist nur für einen
Arbeitsdruck von max. 20 bar ausgelegt!
Ein anderer Einsatz oder Betrieb des TurboWash als in
dieser Bedienungsanleitung beschrieben ist nicht zulässig
und kann zur Fehlfunktion und Unfällen führen.
2. Zur Sicherheit drehen Sie nach Beendigung der Reini-
gungsvorgänge grundsätzlich den Wasserhahn der Was-
serzuleitung immer zu.
Reinigen von Farbwalzen
1.
Bevor Sie die Walzen in den Turbo-Wash führen, strei-
chen Sie die Walze mit einem geeigneten Werkzeug über
dem Farbgebinde weitestgehend aus.
2.
Öffnen Sie den Wasserhahn der Wasserzuleitung.
3.
Öffnen Sie den Verschlussdeckel des Turbo-Wash, füh-
ren Sie die ausgekratzte Walze in den Turbo-Wash und
schließen den Deckel wieder.

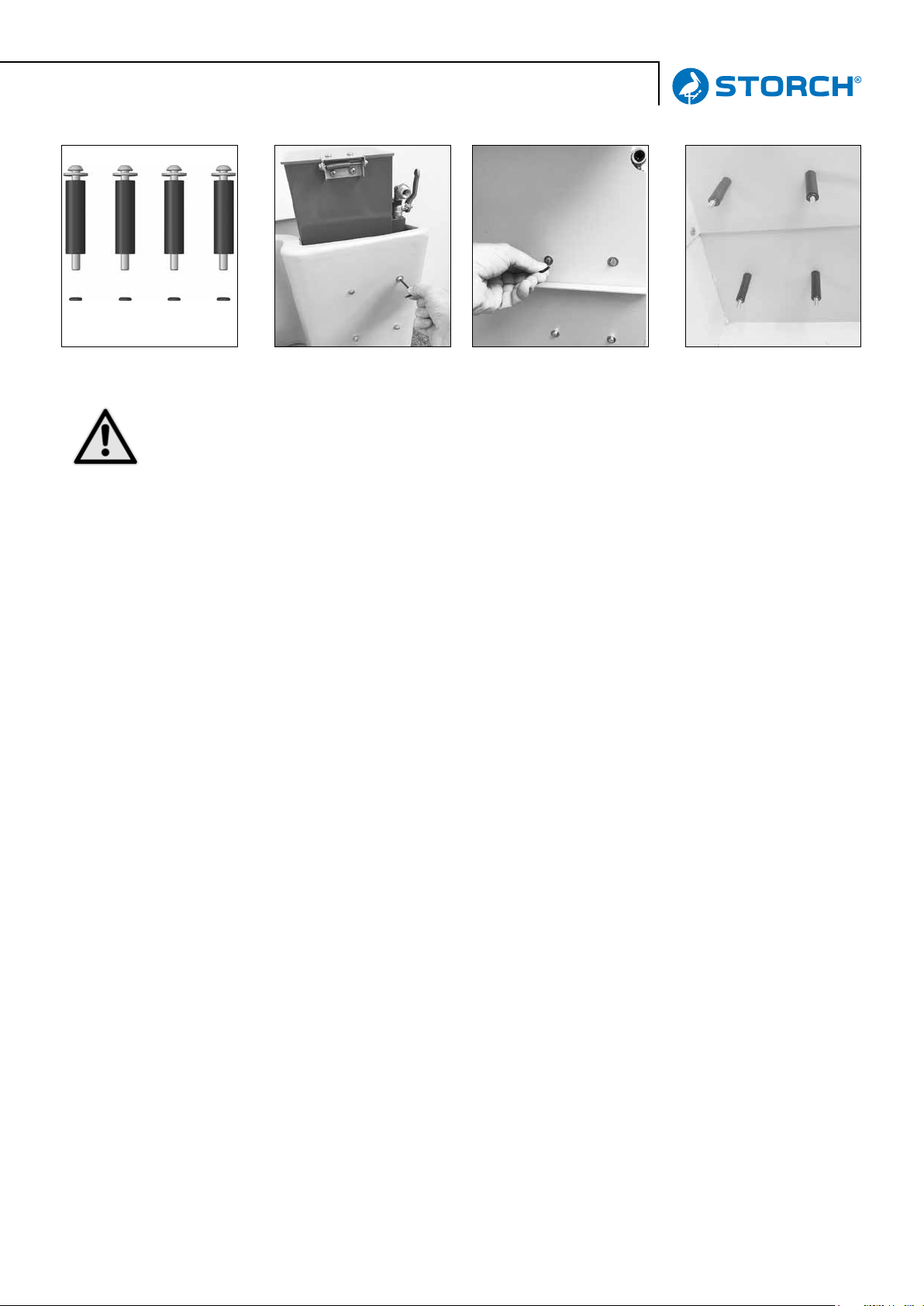

Montage am Wamab
Originalanleitung
Montage an der
ColorFree top
Montageset für Wamab
und ColorFree top
4.
Nun öffnen Sie den Kugelhahn am Turbo-Wash komplett
bis zum Anschlag.
5.
Bewegen Sie die Farbwalze ein wenig auf und ab, um
eine gleichmäßige Reinigung zu erreichen. Den besten
Reinigungseffekt erzielen Sie, wenn das Wasser auf den
Rand der Walze auftritt und nicht in der Mitte, so daß sich
die Farbrolle mit hoher Geschwindigkeit dreht.
Unterbrechen Sie dann ruckartig die Wasserzufuhr durch
Schließen des Kugelhahns am Turbo-Wash. Die Farbrol-
le dreht sich mit hoher Geschwindigkeit weiter und wird
durch den Schleudereffekt trockener. Öffnen Sie den
Deckel, nehmen die Walze aus dem Turbo-Wash und spü-
len gegebenenfalls die Walzenkappen mit der Brause sau-
ber. Drehen Sie den Walzenbügel nun um 180° und reini-
gen die Walze erneut im Turbo-Wash.
Ansicht Montageset
beckenseitig
Gewährleistung
Für unsere Geräte gelten die gesetzlichen Gewährleistungsfristen von 12 Monaten ab Kaufdatum / Rechnungsdatum
des gewerblichen Endkunden.
Geltendmachung
Bei Vorliegen eines Gewährleistungsfalles bitten wir, dass das komplette Gerät zusammen mit der Rechnung frei an
unser Logistik Center in Berka oder an eine von uns autorisierte Service-Station eingeschickt wird. Zuvor bitten wir Sie,
uns unter unserer kostenlosen STORCH Service-Hotline [phone] zu kontaktieren.
Gewährleistungsanspruch
Ansprüche bestehen ausschließlich an Werkstoff- oder Fertigungsfehler sowie ausschließlich bei bestimmungsgemäßer
Verwendung des Geräts. Verschleißteile fallen nicht unter die Gewährleistungsansprüche. Sämtliche Ansprüche erlö-
schen durch den Einbau von Teilen fremder Herkunft, bei unsachgemäßer Handhabung und Lagerung sowie bei offen-
sichtlicher Nichtbeachtung der Betriebsanleitung.
Durchführung von Reparaturen
Sämtliche Reparaturen dürfen ausschließlich durch unser Werk oder von STORCH autorisierten Service-Stationen
durchgeführt werden.
Entsorgung
Altgeräte dürfen nicht als Hausmüll entsorgt werden. Bitte führen Sie diese einer geeigneten Sammelstelle zu oder
übergeben das Altgerät Ihrem Fachhändler.

4Vertaling van de originele handleiding
Inhoudsopgave Pagina
Leveringsinhoud 4
Toepassingen en functie 4
Montage aan de Wamab 4
Montage aan de scheidingsinstallatie ColorFree top 5
Reinigen van verfwalsen 5
Vervangende onderdelen 5
Garantie 5
Montage aan de Wamab en de
scheidingsinstallatie ColorFree top
1.
Schuif de sluitring op de montageschroeven
2.
Steek de twee montageschroeven dan van buitenaf door
de gaten in de achterwand van het wasbekken en schu-
if vervolgens de afstandshulzen van de binnenkant van
het wasbekken op de schroeven. Plaats dan telkens een
O-ring achter de afstandshuls; één op iedere schroef.
3.
Plaats nu de TurboWash op de schroeven met de
afstandshulzen en maak deze vast met de schroeven in
de daarvoor voorziene schroefdraadhulzen. Draai deze
gelijkmatig vast (inbussleutel van 3 mm).
Leveringsinhoud
TurboWash met 1/2“-aansluitschroefdraad, aansluitslang
met 1/2“ wartelmoer*, aansluitset voor Wamab en Color-
Free top met elk 4 x schroeven M 5 x 60*, montage-
huls*, U-schijf*, O-ring*, 2 voeten en montageset voor
vloermodel 19 52 00.
* 61 71 00
Toepassingen en functie
De verfrollerreiniger is bestemd voor de reiniging van
verfwalsen en voor het aansluiten van wateraftappun-
ten of de drukverhogingspomp, art.nr. 61 70 75 voor de
scheidingsinstallatie ColorFree top. De verfroller wordt
door de waterdruk aangedreven en begint te draaien.
Door de rotatie worden de uitgewassen verf en het was-
water van de wals af geslingerd en komen onder de Tur-
boWash naar buiten.
4.
Sluit het wateraftappunt of de drukverhogingspomp aan
op de TurboWash met de meegeleverde aansluitslang.
Let erop dat er een vlakke afdichting in een wartelmoer
van de aansluitslang wordt geplaatst.
5.
Controleer nu of de gemaakte verbindingen goed vastzit-
ten door de watertoevoerleiding te openen, de kogelkraan
van de TurboWash te openen en weer te sluiten. Let nu
op de aansluitschroefdraden.
6. De TurboWash art.nr. 19 52 00 is een staand apparaat
en wordt in het betreffende uitwasbekken geplaatst en op
het wateraftappunt of de drukverhogingspomp art.nr. 61
70 75 aangesloten.
* Voor TurboWash art.nr. 61 71 00
OPGELET: de verfwals moet vóór het rei-
nigingsproces altijd worden uitgekrast en het
materiaal moet in de container worden opge-
vangen. Dat zorgt voor een tijds- en waterbe-
sparing.
Organisatorische informatie/personeel
Bediener
- De bediener moet voor het eerste gebruik van het apparaat de handleiding hebben gelezen en begrepen.
- Alleen bevoegde en opgeleide bedieners mogen toegang hebben tot het apparaat om het te bedienen.
- De gebruiksaanwijzing moet te allen tijde voor de bediener beschikbaar zijn.
- De bediener mag niet onder invloed zijn van alcohol, drugs of medicijnen.
- Kinderen, gehandicapten en zwangere vrouwen mogen het toestel niet gebruiken.

5Vertaling van de originele handleiding
Vervangende onderdelen
19 52 05 Sproeikop-verdeelbalk (zonder sproeikoppen)
19 52 09 Afdichtingslip
19 52 13 Sproeikop
OPGELET:
1. De TurboWash is uitsluitend voor een
werkdruk van max. 20 bar ontworpen!
Een ander gebruik of bedrijf van de TurboWash dan in
deze gebruiksaanwijzing is beschreven, is niet toegestaan
en kan tot storingen en ongevallen leiden.
2. Draai om veiligheidsredenen altijd de kraan van de
watertoevoer dicht, nadat het reinigingsproces is voltoo-
id.
Verfwalsen reinigen
1.
Voordat u de rollers in de TurboWash plaatst, moet u
een geschikt gereedschap gebruiken om de roller zo goed
mogelijk boven de verfcontainer af te strijken.
2.
Open de waterkraan van de watertoevoer.
3.
Open het deksel van de TurboWash, plaats de afgest-
reken roller in de TurboWash en sluit het deksel weer.

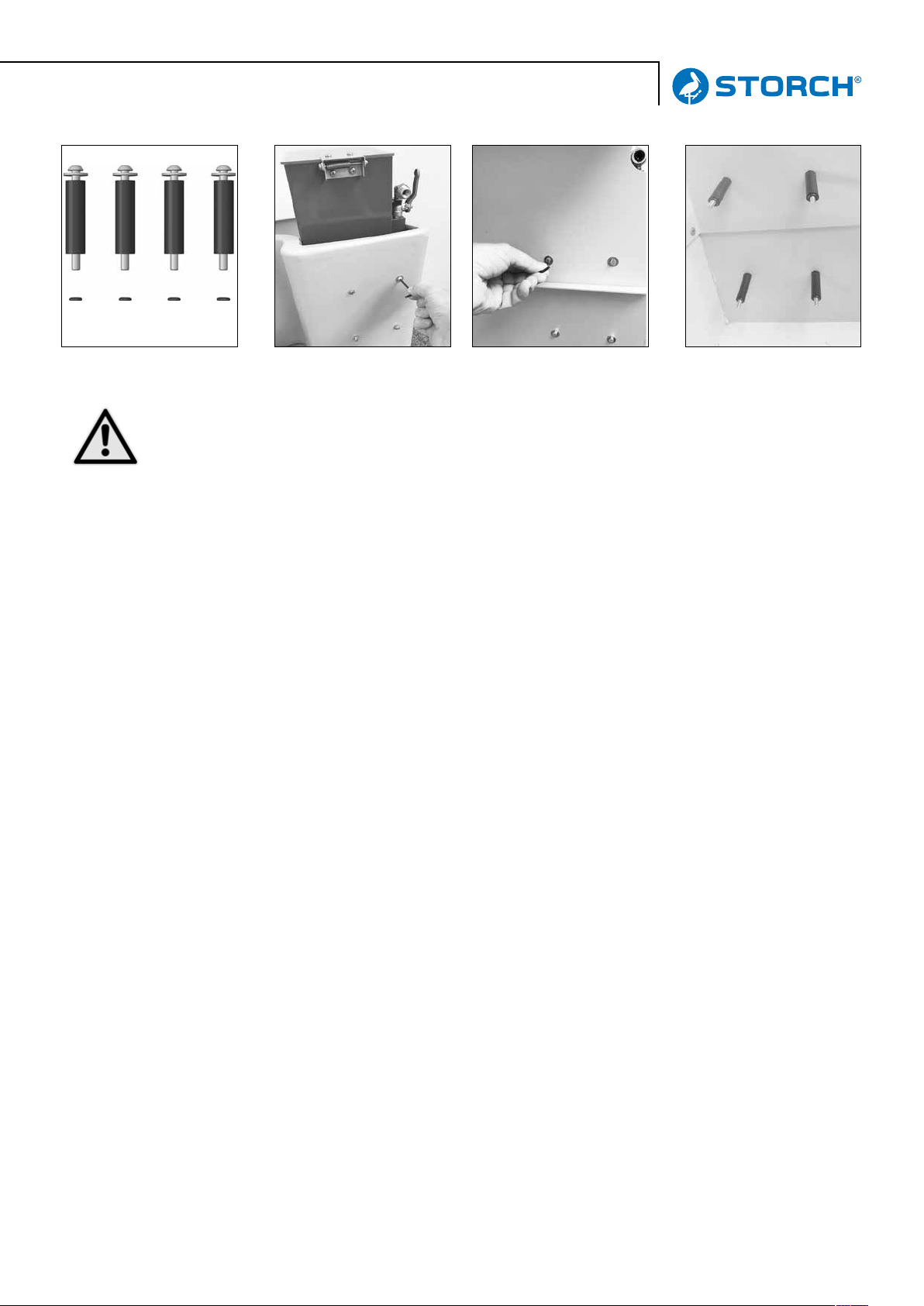

Montage aan Wamab Montage aan de Color-
Free top
Montageset voor Wamab
en ColorFree top
4.
Open de kogelkraan van de TurboWash nu volledig tot de
aanslag.
5.
Beweeg de verfroller een beetje op en neer voor een geli-
jkmatige reiniging. Het beste reinigingseffect kan worden
bereikt, wanneer het water aan de rand van de wals ver-
schijnt en niet in het midden, zodat de verfroller met hoge
snelheid draait.
Onderbreek dan schoksgewijs de watertoevoer door de
kogelkraan op de TurboWash te sluiten. De verfroller
blijft op hoge snelheid draaien en wordt droger door het
centrifuge-effect. Open het deksel, haal de roller uit de
TurboWash en spoel de walskappen, indien nodig, schoon
met de sproeier. Draai de walsbeugel nu 180° en reinig de
wals opnieuw in de TurboWash.
Weergave montageset
aan zijkant bekken
Garantie
Voor onze apparaten gelden de wettelijke garantieperioden van 12 maanden vanaf aankoopdatum/factuurdatum van de
eindklant.
Indienen van garantieclaims
Bij een garantieclaim vragen wij u het gehele apparaat samen met de rekening franco aan ons logistiekcentrum in Ber-
ka of naar een door ons geautoriseerd servicestation te verzenden. Wij verzoeken u eerst contact met ons via de gratis
STORCH service-hotline [phone] op te nemen.
Garantieclaim
Claims uitsluitend met betrekking tot materiaal- of productiefouten en uitsluitend bij gebruik van het apparaat conform
de voorschriften. Voor slijtageonderdelen gelden deze garantieclaims niet. Alle claims komen te vervallen bij inbouw
van onderdelen van andere fabrikanten, bij een ondeskundig gebruik en ondeskundige opslag alsmede bij aantoonbare
veronachtzaming van de bedrijfshandleiding.
Reparaties uitvoeren
Reparaties mogen uitsluitend door onze fabriek of door STORCH geautoriseerde servicestations worden uitgevoerd.
Afvalverwerking
Oude apparaten mogen niet bij het huisvuil worden weggegooid. Breng het oude apparaat naar een geschikt inzamel-
punt of geef het af bij uw vakhandelaar.
