STUDIODUE Studio LED 600 User manual

User’s and operator’s manual for art. 1001
Manuale d’uso e dell’operatore per art. 1001
RGBWA
600
rel. 06/2012

DUW:(,38;5/0)
237,21$/
,1'22586(21/<
WARNINGIMPORTANTE
DUW:(,38;5/0)PDOHIHPDOHFRQQHFWRUV
RSWLRQDO
DUW:(,38;5/0)FRQQHWWRULPDVFKLRIHPPLQD
RS]LRQDOH
WKHVH
&211(&7256
DUHIRU,1'225 VH
RQO\
WKHVH
&211(&7256
DUH,3
TXHVWLFRQQHWWRULVRQR
VRORSHUXVR,17(512 TXHVWLFRQQHWWRUL
VRQR,3 
,I\RXZDQWWRFRQQHFWWKH¿[WXUHVIRU
287'225XVH\RXFDQPDNHDQHZ
FDEOHXWLOL]LQJWKHRSWLRQDO
DUW:(,38&2110)
7KHFDEOHLVQRWHQGRZHGZLWKWKH
RSWLRQDOFRQQHFWRUVNLW
6HYROHWHXWLOL]]DUHJOLDSSDUHFFKL
DOO¶(67(512SRWHWHUHDOL]]DUHGHL
QXRYLFDYLFRQ
DUW:(,38&2110)
,OFDYRQRQqLQFOXVRQHONLWRSWLRQDOGHL
FRQQHWWRUL
DUW:(,38&2110)
HQGRZHGZLWKWKH¿[W UHLQFO VRQHOO¶DSSDUHFFKLR
RSWLRQDORS]LRQDOH

3
INDEX
Page 4 - Safety informations / Informazioni di sicurezza
Page 5 - Introduction / Introduzione
Page 6 - Technical features / Caratteistiche tecniche
Page 7 - Main supply connection / Collegamento fonte di alimentazione
Page 7 - DMX signal connection / Collegamento segnale DMX
Page 8 - EXAMPLE connection DMX controller-spot / Esempio di collegamento centralina DMX-fari
Page 8 - Control panel FUNCTIONS / Funzioni del pannello di controllo
Page 9 - Start procedure / Inizio procedura
Page 10 - DMX Listing 12Ch or 6Ch / Lista dei canali DMX 12Ch o 6Ch
Page 11 - Built in programs / Programmi interni
Page 12 - DMX Listing 12Ch or 6Ch / Lista dei valori DMX 12Ch o 6Ch

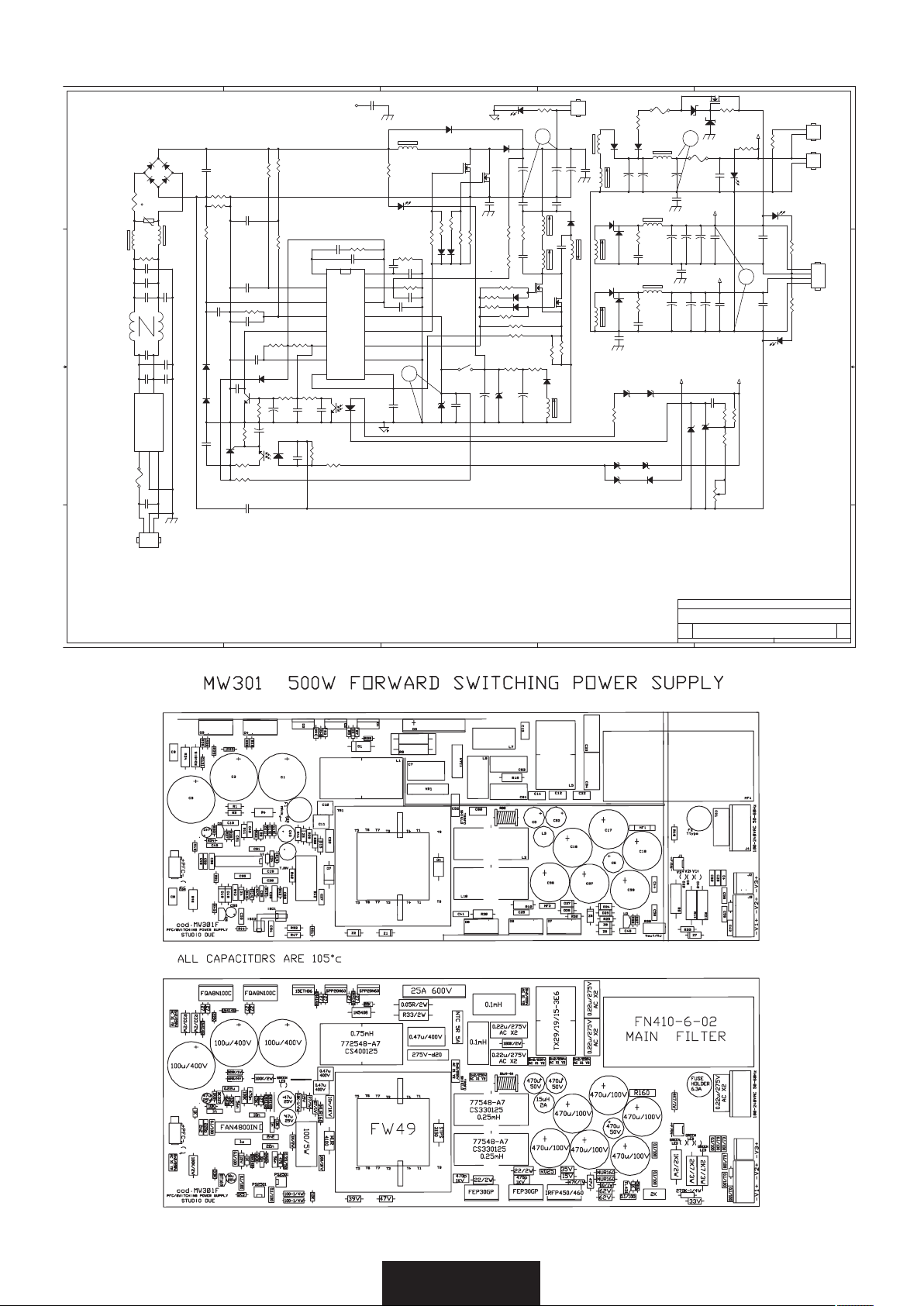

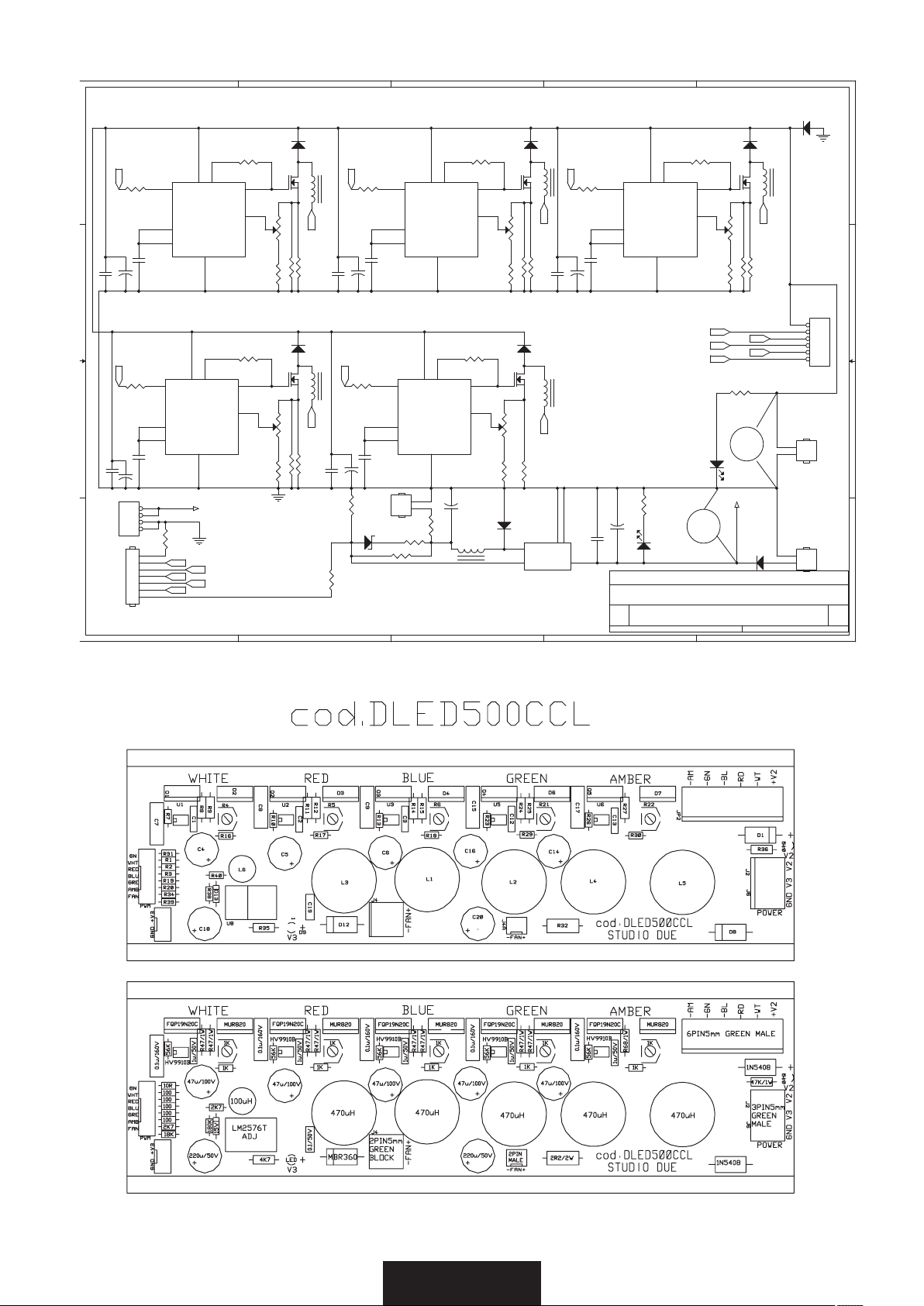

Page 14 - Electric diagrams / Schemi elettrici
Page 17 - CE standards / Standard delle certificazioni CE
Page 18 - Warranty / Garanzia
600

4
eng
WARNING
SAFETY INFORMATION (service personnel)
READ ALL CAUTIONS AND WARNINGS PRIOR TO OPERATE THIS EQUIPMENT.
INSTRUCTION TO PREVENT INJURY OR DAMAGE DUE TO ELECTRIC SHOCK, FIRE, MECHANICAL HAZARDS,
DANGEROUS MATTERS.
•PROTECTION AGAINTS FIRE
1) Maintain minimum distance of 0.2 meter from walls or any other type flammable surfaces.
2) Maintain minimum distance of 0,2 meter to lighted objects .
3) Replace fuses (if present) only with the specified type and rating.
4) Do not install the spot close to heat sources. Do not lay the connection cable on the spot when it is warm.
5) Fixture designed to be installed on normally flammable surfaces.
•PROTECTION AGAINST ELECTRIC SHOCK
1) This equipment must be earthed.
2) Class I equipment. The power supply cord includes a protective earthing conductor as part of the cord.
3) Disconnect power before servicing (service personnel).
•PROTECTION AGAINST MECHANICAL HAZARDS
1) Use secondary safety chain when fixing this equipment.
2) Equipment surface may reach temperature up to 60°C.
3) The protection screens and the lenses must be replaced with genuine parts only
if they are visibly damaged and their effectiveness has been
reduced, for example, by cracks or deep scratches.
•PROTECTION AGAINST DANGEROUS MATTERS
This product at the end of its life, must be collected separately. It shouldn’t be thrown as urban waste and neither relea-
sed in the environment.
It must be collected from the nearest special waste collection point or consigned to your dealer that provides the servi-
ce. The incorrect waste disposal can damage the environment and the people for the presence of dangerous substan-
ces. Sanctions are provided for an unauthorized disposal
F
INFORMAZIONI DI SICUREZZA (personale di servizio)
LEGGERE ATTENTAMENTE TUTTI GLI AVVERTIMENTI PRIMA DI COMPIERE QUALUNQUE OPERAZIONE SU QUESTO
APPARECCHIO. ISTRUZIONI PER PREVENIRE LESIONI O DANNI DOVUTI AL FUOCO, ALLE SCOSSE ELETTRICHE,
AI RISCHI MECCANICI ED A SOSTANZE PERICOLOSE.
•PROTEZIONE CONTRO IL FUOCO
1) Mantenere la distanza minima di 0.2 metri da pareti ed altre superfici infiammabili.
2) Mantenere la distanza minima di 0,2 metri dagli oggetti illuminati.
3) Sostituire i fusibili (se presenti) solo con altri dello stesso tipo e valore.
4) Non installare il faro vicino fonti di calore. Non appoggiare il cavo di connessione sul faro quando questo è caldo.
5) Questo apparecchio è adatto per il montaggio su superfici normalmente infiammabili.
•PROTEZIONE CONTRO SCOSSE ELETTRICHE
1) Questo apparecchio necessita di messa a terra.
2) Apparecchio di Classe I. Il conduttore di protezione deve far parte del cavo di alimentazione.
3) Disconnettere l’alimentazione prima di aprire l’apparecchio (personale di servizio).
•PROTEZIONE CONTRO RISCHI MECCANICI
1) Usare la catena di sicurezza supplementare quando installate il faro.
2) La temperatura dell’apparecchio può raggiungere 60°C.
3) Gli schermi di protezione e le lenti devono essere sostituiti sempre con ricambi originali
se sono visibilmente danneggiati e se la loro efficacia è stata ridotta, per esempio, da fessure o incisioni profonde.
IMPORTANTE

•PROTEZIONE CONTRO SOSTANZE PERICOLOSE
Questo prodotto a fine vita è oggetto di raccolta separata, non gettare nei comuni cassonetti di rifiuti urbani, né
tantomeno nell’ambiente. Può essere consegnato presso gli appositi centri di raccolta differenziata predisposti dalle
amministrazioni comunali, oppure presso i rivenditori che forniscono questo servizio. Lo smaltimento errato può cau-
sare danni alle persone e all’ambiente per la possibile presenza di sostanze pericolose. Sono previste sanzioni in caso
di smaltimento abusivo dei suddetti prodotti.
F
0,2 m
ita
0,2 m
IP54
IP54

5
WARNING

Check that the spot has not been damaged during transport. If it has been damaged or it does not work, address
the seller. Whether the spot has been shipped to you directly, please contact the shipping company.
Only the consignee (person or company) can claim for these damages.

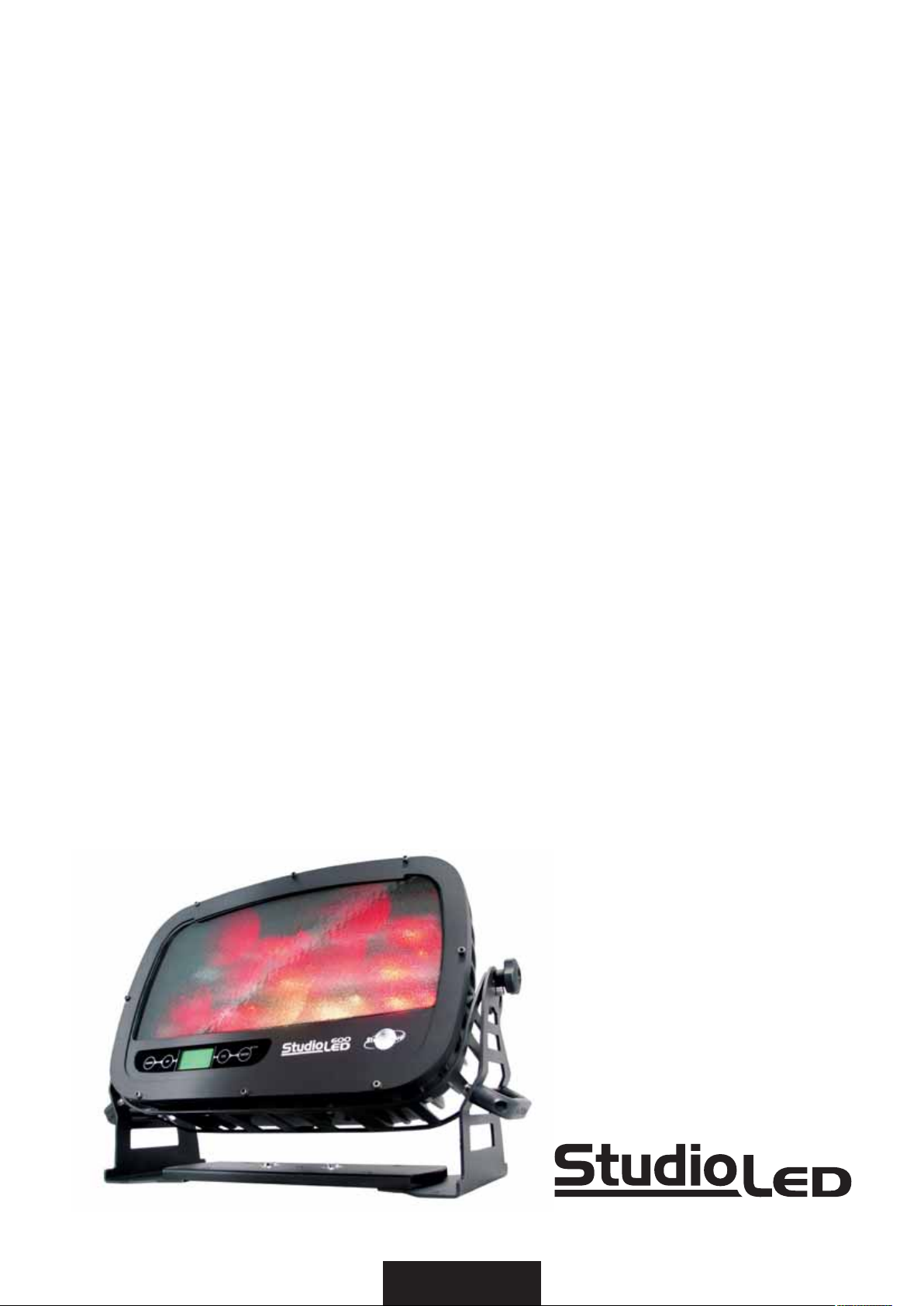

INTRODUCTION
Thanks for using StudioLed 600.
StudioLed 600 is our IP54 RGBWA flood projector (with zoom from 15° to 40°), which has been created for outdoor static
architectural purpose.
The StudioLed 600 comes in the following versions:
• Art. 1001 RGBWA StudioLed 600
To obtain the best performances and for a correct functioning of this unit for the years to come, we suggest you to read carefully this
manual before connecting or putting the spot into use. By doing so you will gain experience with its commands and connections
and you will be easily able to use it.
YOUR REFERENCE
Always remember to give the serial number and to specify the model any time you address the seller for information or assistance.
BASIC KIT
• Projector
• 2 WEIPU connectors 4 pin male and female (without cable)
• User’s manual
• Studio Due warranty
• CE standards
INTRODUZIONE
Vi ringraziamo per l’ utilizzo del nostro StudioLed 600.
StudioLed 600 è un proiettore IP54 LED RGBWA (con zoom da 15° a 40°) progettato per installazioni architetturali per uso esterno.
StudioLed 600 viene prodotto nelle seguenti versioni:
• Art. 1001 RGBWA StudioLed 600
Per ottenere il meglio delle prestazioni ed un corretto funzionamento negli anni di questa unità, Vi consigliamo di leggere
attentamente questo manuale prima di collegarla e metterla in uso. In questo modo acquisirete familiarità con i suoi comandi
e collegamenti affinché possiate utilizzarla facilmente.
VOSTRA REFERENZA
Citate il numero del modello e di serie ogni volta che Vi rivolgete al vostro rivenditore per informazioni o assistenza.
CONFEZIONE BASE
• Proiettore
• 2 connettori WEIPU a 4 pin maschio e femmina (senza cavo)
• Manuale d’uso
• Garanzia Studio Due
• Dichiarazioni CE
Controllate che l’apparecchio non abbia subito alcun danno durante il trasporto.
Se avesse subito dei danni o se non dovesse funzionare, rivolgetevi al vostro rivenditore.
Se l’apparecchio vi è stato spedito direttamente, rivolgetevi subito alla ditta di trasporto.
Solo il destinatario (la persona o ditta ricevente l’apparecchio) può reclamare per questo tipo di danni.
IMPORTANTE

eng
ita

6
DMX
0,2m
STUDIOLED 600 RGBWA
art. 1001
IMPORTANTE: Disconnettere l’apparecchio dalla rete prima di operare
WARNING: Disconnect the unit from power before servicing
MAIN FUSE
inside
6AT
IP 54 Ta 35°c - Tc 60°c
I 2,5A @ 240V~ 50-60Hz
I 5A @ 100V~ P. 500W
pin1=SHIELD
pin3=DMX -
pin4=DMX +
DMX
IN
DMX
OUT
made in ITALY
MAIN IN
SOURCE (22 LEDs Array RGBWA)
22 powerful LEDs arrays for a total result of 400 led chip of 1W each
(6 Red LEDs Arrays - 5 Green LEDs Arrays - 6 Blue LEDs Arrays - 4 White LEDs Arrays - 1 Amber LED Arrays)
OPTIC
52mm motorized optic system
Zoom from 15° to 40°
TILT
Tilt: manual 210°
CONTROL
Standard interface: RS-485; opto-couplet input
Protocol: USITT DMX 512 - 12 or 6 channels
SETUP AND CONFIGURATION
Control panel with touch control technology
Graphics display (2,5’’) with flip function
Dedicated DMX channel for white balance
DMX or automatic mode with MASTER/SLAVE function
Intelligent temperature with fan control system
Flicker free function
IP RATE
IP 54
POWER SUPPLY
Switching power supply (universal main voltage)
Rated voltage: 100-240V~; 50-60Hz
Rated power: 500W
Rated current: 2,5A @ 230V - fuse T6A
PHYSICAL
WxDxH: mm 670 x 285(max) x 477(max)
Weight: 31 kg.
DMX CHANNELS (mode 12 ch)
ch1 = red
ch2 = green
ch3 = blue
ch4 = amber
ch5 = white
ch6 = dimmer
ch7 = strobe
ch8 = led fade speed
ch9 = rainbow
ch10 = white balanced
ch11 = zoom speed
ch12 = zoom
TECHNICAL FEATURES / CARATTERISTICHE TECNICHE
DMX CHANNELS (mode 6 ch)
ch1 = red
ch2 = green
ch3 = blue
ch4 = amber
ch5 = white
ch6 = zoom
285
200
477
670
485,5
Weight 31 Kg
250
477

7

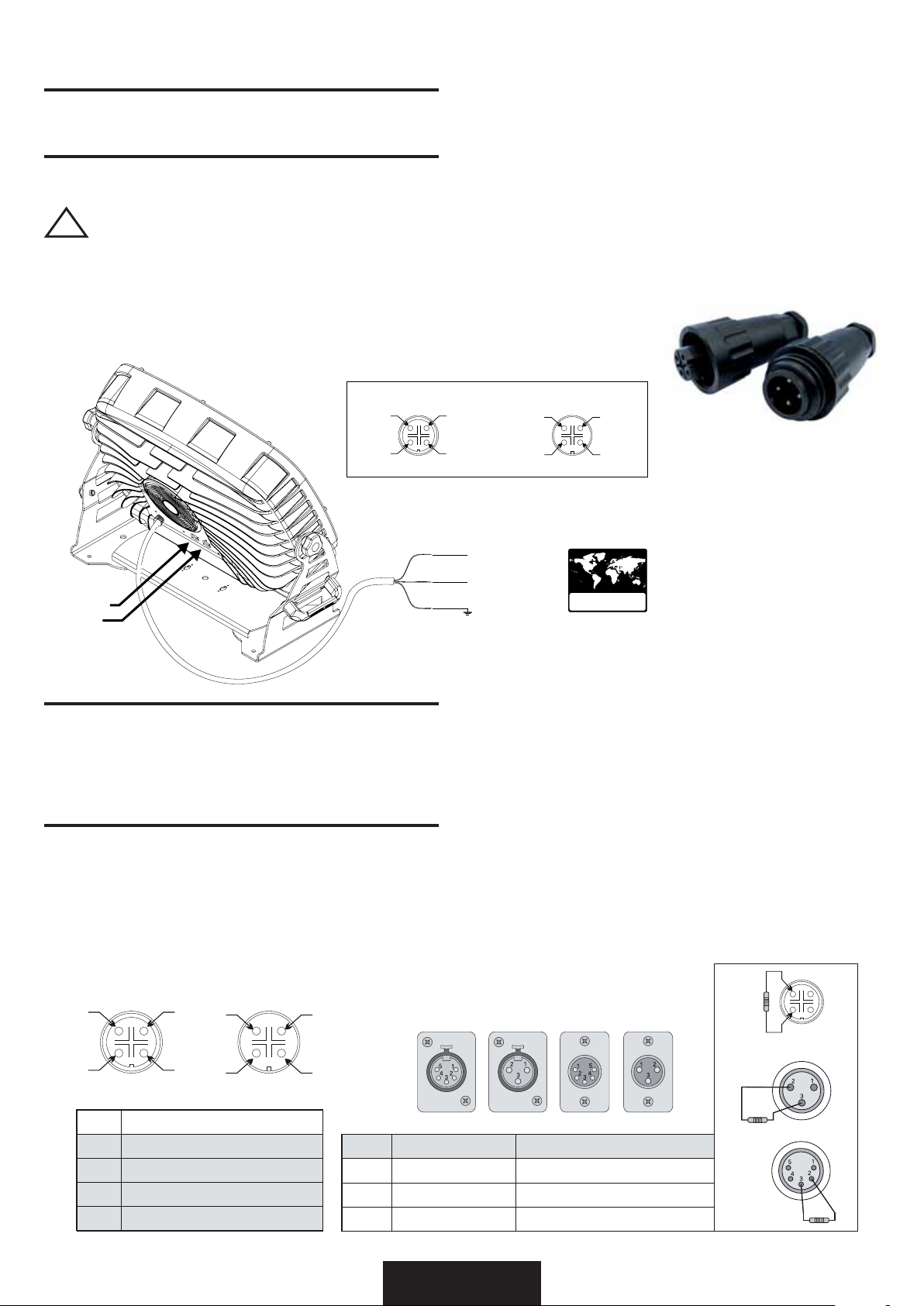

CONNECTION TO THE MAIN POWER / CONNESSIONE ALLA RETE ELETTRICA
This equipment must be earthed.
Class I equipment. The power supply cord includes a protective earthing conductor as part of the cord.
Questo apparecchio necessita di messa a terra.
Apparecchio di Classe I. Il conduttore di protezione deve far parte del cavo di alimentazione.
eng
ita
DMX TERMINAL LINE
The wrong connection of the terminal line or its non-connection are probably the most frequent reasons for the defective functioning of the DMX
line. The terminator is a terminal resistor fitted at the end of the cable furthest from the transmitter.
The terminal resistor should have the same value as the impedance of the connection cable.
We suggest to use a terminal with a 100 ohm resistor.
It is recommanded that all DMX 512 systems have the terminal resistor fitted in the DMX output of the last fixture.
TERMINALE LINEA DMX
L’incorretto o il mancato collegamento del terminale di linea è probabilmente la più comune causa del difettoso funzionamento della linea DMX.
Il terminale di linea DMX consiste in una resistenza posta alla fine della linea.
La resistenza terminale dovrebbe avere idealmente lo stesso valore dell’impedenza del cavo di collegamento.
Noi consigliamo di usare come terminale una resistenza da 100 ohm.
E’ raccomandato per tutti i sistemi DMX 512 inserire il teminale di linea nel connettore uscita DMX dell’ultimo apparecchio collegato.
eng
ita
0$/( &RQQHFWRU)(0$/( &RQQHFWRU
0DLQ ,1
<HOORZ*UHHQ
%OXH 1HXWUDO
9a +]
%URZQ
:KLWH
'0; 
/LJKW %OXH
'0; QF QF
/LJKW %OXH
'0;
:KLWH
'0; 
%ODFN
*1'
%ODFN
*1'
81,9(56$/ 0$,1 92/7$*(
9a  +]
4
1
1
4
23 32
'0; 2XWSXW
'0; ,QSXW
7HUPLQDWLRQ UHVLVWRU
7HUPLQDOH GL OLQHD
 RKP
3,1 /$1*,6(5,:
1,3 6,*1$/


6+,(/' *5281'5(785129
*5281'5(785129
1&
'(75(91,71(0(/302&$7$'527&8'12&5(11,

'$7$ &203/(0(17   ,19(57('


,11(5 &21'8&725 '$7$ 758(   121 ,19(57('
'$7$ 758(   121 ,19(57('
'0; LQSXW'0; RXWSXW
7HUPLQDWLRQ UHVLVWRU
7HUPLQDOH GL OLQHD
 RKP
7HUPLQDWLRQ UHVLVWRU
7HUPLQDOH GL OLQHD
 RKP
'0; LQSXW
0$/()(0$/(






 
'0; RXWSXW
:(,38
WARNING

HIGH VOLTAGE!
Always disconnect the mains supply before access
to the connection area.
ALTA TENSIONE!
Scollegare sempre l’alimentazione prima di aprire
il vano dei collegamenti
Art. WEIPU M/F connectors
endowed with the fixture
Art. connettori WEIPU M/F
a corredo dell’apparecchio

8

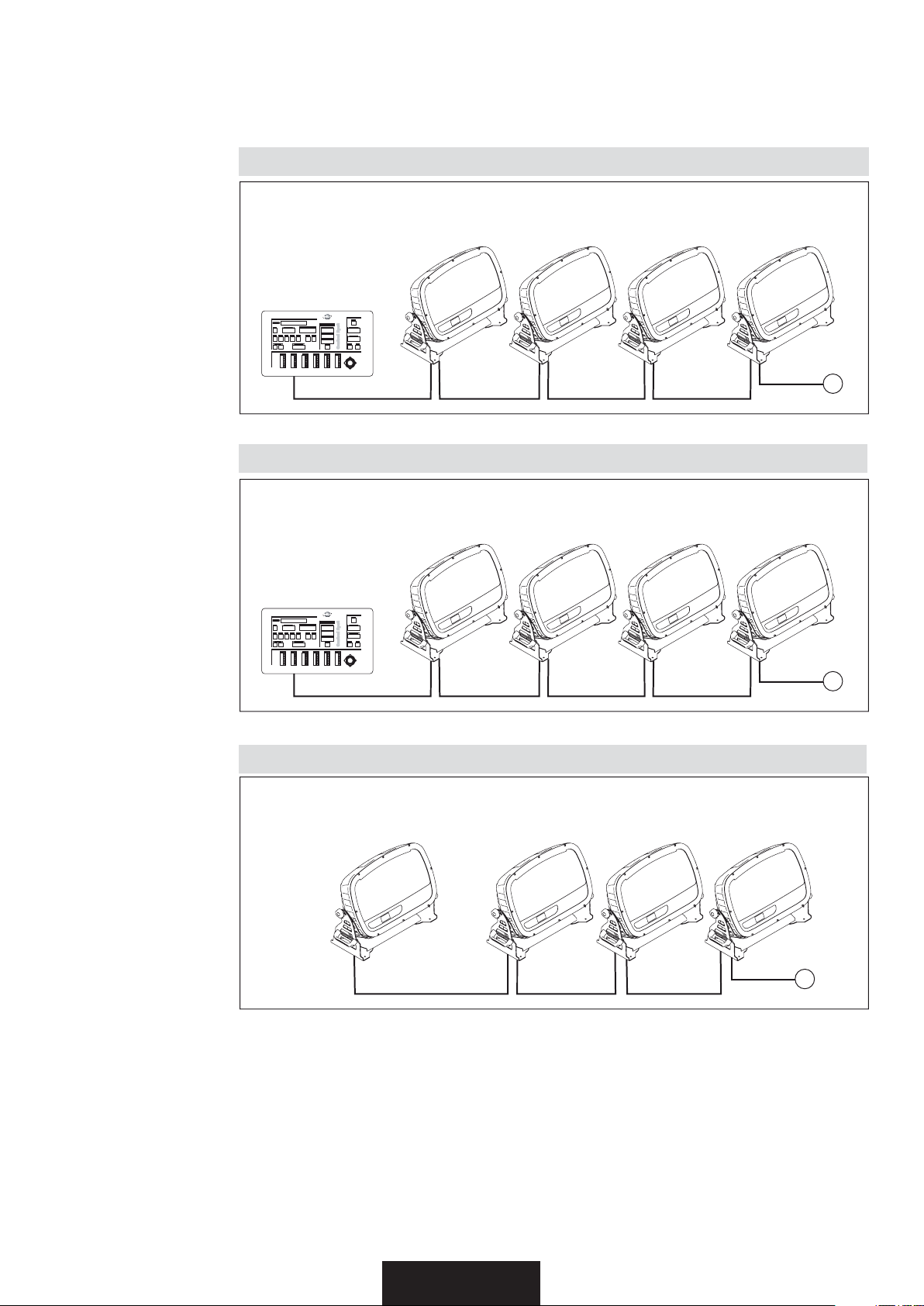

EXAMPLE OF CONNECTION DMX CONTROLLER-SPOT / ESEMPIO DI COLLEGAMENTO CENTRALINA - FARI

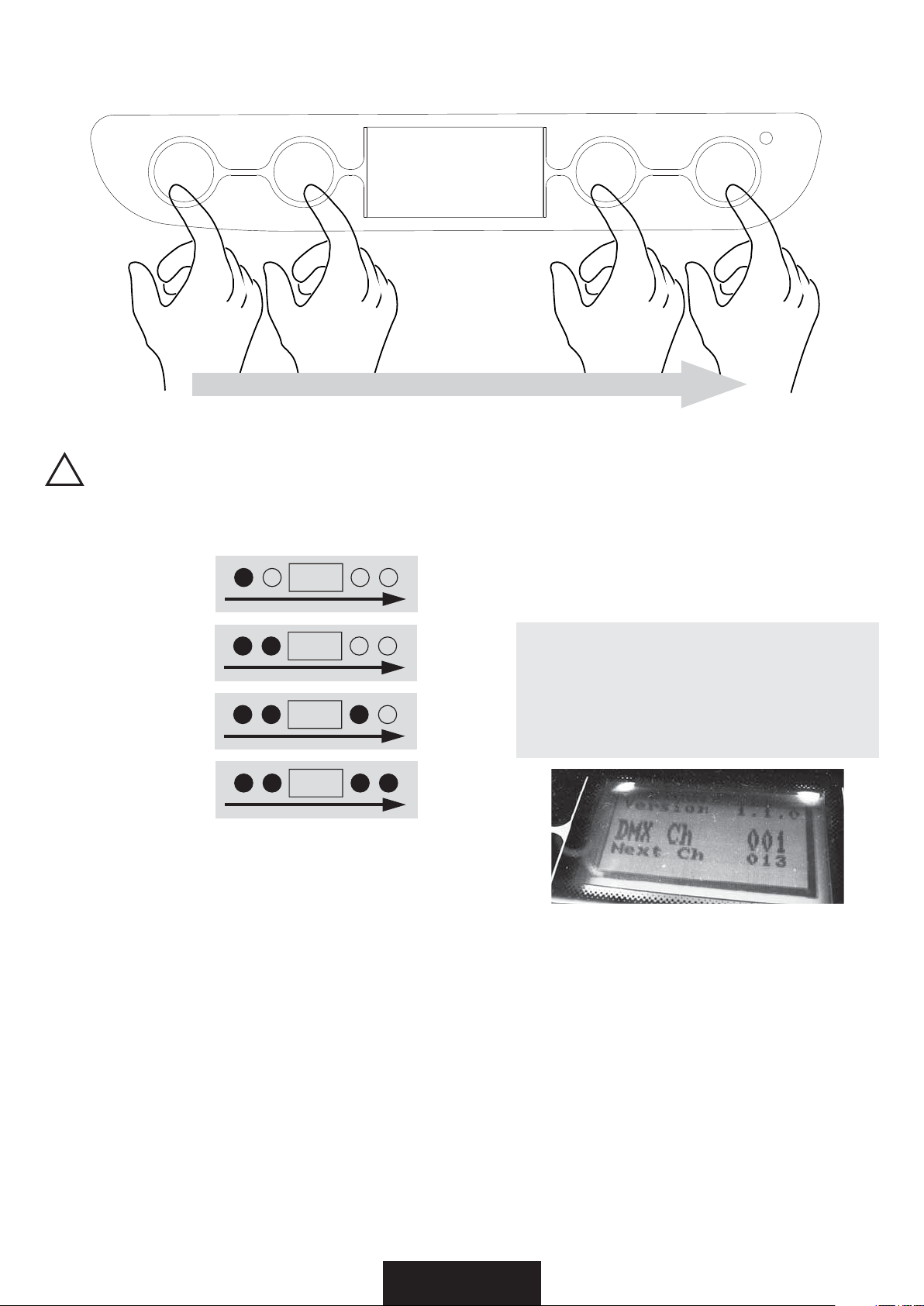

CONTROL PANEL
On the control panel you can find, besides the display, the led and the buttons to use to set the spot.
Il pannello dei comandi per il Setup è composto da 4 tasti, un display e un led di controllo.
DMX LED
• “DMX” led -------------------- flashing / lampeggiante: DMX input present / presenza del segnale DMX
off / spento: no DMX input / segnale DMX assente
BUTTONS
• “ENTER”, “ESC”, “UP”, “DOWN” buttons. Through this button is possible to set-up and control the fixture:
Tramite questi bottoni è possibile fare il set-up ed il controllo del faro:
- Address ---> Enter DMX Start Address
- Auto ---> Mode ---> DMX, Slave, Pr 1….Prn
---> Speed ---> -400%...+400%
- Display ---> Flip
---> Brightness ---> 1...8
---> Auto Shut ---> ON/OFF
---> Auto Dim LED ---> ON/OFF
- Focus ---> 0…255
- Channels ---> 12/6
- Wireless ---> Enable ---> ON/OFF
---> Pairing
---> Bridge ---> ON/OFF
- Flicker ---> F1/F2
- Service ---> Format
---> Auto Test
- Hours Display hours
Control Spot
Studio Due
R
CHANNEL 8/ 10 CHANNEL 7/ 9 CHANNEL 4CHANNEL 3CHANNEL 2CHANNEL 1
STAND BY
PROGRAM
FADING
AUTO
MUSIC
MANUAL STEPS
STEP TIME FADING
789
456
123
0
SPOT MORE ALL NONE
TILTPANCOPYCLEARCOPYDELETEINSERT
SELECT SPOTS SPOTS SPOTS
INVERTINVERTPROGRAMPROGRAMSTEPSTEPSTEP
ENTEREXIT
PROGRAMMING
SPOTS FUNCTIONS
PROGRAMS SPOTS STEPS
SELECT
PLAY
Control Spot
Studio Due
R
CHANNEL 8/ 10 CHANNEL 7/ 9 CHANNEL 4CHANNEL 3CHANNEL 2CHANNEL 1
STAND BY
PROGRAM
FADING
AUTO
MUSIC
MANUAL STEPS
STEP TIME FADING
789
456
123
0
SPOT MORE ALL NONE
TILTPANCOPYCLEARCOPYDELETEINSERT
SELECT SPOTS SPOTS SPOTS
INVERTINVERTPROGRAMPROGRAMSTEPSTEPSTEP
ENTEREXIT
PROGRAMMING
SPOTS FUNCTIONS
PROGRAMS SPOTS STEPS
SELECT
PLAY
EXAMPLE 2 / ESEMPIO 2
EXAMPLE 1 / ESEMPIO 1
Termination resistor
Terminale di linea
LAST Spot
Ultimo faro
LAST Spot
Ultimo faro
LAST Spot
Ultimo faro
DMX 1 output line
DMX 2 output line
Linea 1
Linea 2
DMX Controller / Centralina DMX
DMX Controller / Centralina DMX
Termination resistor
Terminale di linea
Termination resistor
Terminale di linea
Control Spot
Studio Due
R
CHANNEL 8/ 10 CHANNEL 7/ 9 CHANNEL 4CHANNEL 3CHANNEL 2CHANNEL 1
STAND BY
PROGRAM
FADING
AUTO
MUSIC
MANUAL STEPS
STEP TIME FADING
789
456
123
0
SPOT MORE ALL NONE
TILTPANCOPYCLEARCOPYDELETEINSERT
SELECT SPOTS SPOTS SPOTS
INVERTINVERTPROGRAMPROGRAMSTEPSTEPSTEP
ENTEREXIT
PROGRAMMING
SPOTS FUNCTIONS
PROGRAMS SPOTS STEPS
SELECT
PLAY
EXAMPLE 3 / ESEMPIO 3
Connection controller-spot to
1 DMX 512 OUTPUT over 150mts long
Collegamento centralina-spot ad una sola
LINEA DI USCITA DMX 512 lunga oltre 150mt.
SIGNAL AMPLIFIER
AMPLIFICATORE
DI SEGNALE
LAST Spot
Ultimo faro
LINE > 150mt. (with microphonic or audio cable)
LINEA > 150mt. (con cavo microfonico o audio)
DMX Controller / Centralina DMX
Termination resistor
Terminale di linea

9
12 3 4
If you want to enter into setup mode, you must follow the start procedure:
Se desiderate entrare nella modalità setup, dovete seguire la procedura di accesso:
1 > press DOWN
you will see
2 > than press UP
you will see
3 > than press ESC
you will see
4 > than press ENTER
you will see
In this way you enter into the setup. You can see this screen.
In questo modo entrate nel setup. Potete vedere la seguente schermata.
• DOWN- to go backward in the selected options
- scorrimento indietro
• UP - to go forward in the selected options
- scorrimento avanti
• ESC - exit from menu and return to a previus menu level
- esce dal menu e torna ad un livello inferiore
• ENTER- to confirm the selected options
- conferma delle opzioni selezionate
IMPORTANT

CONTROL PANEL - START PROCEDURE / PANNELLO DI CONTROLLO - PROCEDURA DI ACCESSO
UP
DOWN ENTER
DMX
ESC

10
DMX LISTING 6Ch or 12Ch / LISTA CANALI DMX 12Ch o 6Ch
The fixture can work in 12 channels or 6 channels mode. See below the channels mode.
L’apparecchio può funzionare in modalità 12 canali o 6 canali. Vedere di seguito le modalità.
12 Channels Mode
ch1 = red
ch2 = green
ch3 = blue
ch4 = amber
ch5 = white
ch6 = dimmer
ch7 = strobe
ch8 = led fade speed
ch9 = rainbow
ch10 = white balanced
ch11 = zoom speed
ch12 = zoom
12 channels mode fixtures connection
MASTER/SLAVE fixtures connection
6 Channels Mode
ch1 = red
ch2 = green
ch3 = blue
ch4 = amber
ch5 = white
ch6 = zoom
6 channels mode fixtures connection
Control Spot
Studio Due
R
CHANNEL 8/ 10 CHANNEL 7/ 9 CHANNEL 4CHANNEL 3CHANNEL 2CHANNEL 1
STANDBY
PROGRAM
FADING
AUTO
MUSIC
MANUALSTEPS
STEPTIME FADING
789
456
123
0
SPOT MORE ALL NONE
TILTPANCOPYCLEARCOPYDELETEINSERT
SELECT SPOTS SPOTS SPOTS
INVERTINVERTPROGRAMPROGRAMSTEPSTEPSTEP
ENTEREXIT
PROGRAMMING
SPOTS FUNCTIONS
PROGRAMS SPOTS STEPS
SELECT
PLAY
Control Spot
Studio Due
R
CHANNEL 8/ 10 CHANNEL 7/ 9 CHANNEL 4CHANNEL 3CHANNEL 2CHANNEL 1
STANDBY
PROGRAM
FADING
AUTO
MUSIC
MANUALSTEPS
STEPTIME FADING
789
456
123
0
SPOT MORE ALL NONE
TILTPANCOPYCLEARCOPYDELETEINSERT
SELECT SPOTS SPOTS SPOTS
INVERTINVERTPROGRAMPROGRAMSTEPSTEPSTEP
ENTEREXIT
PROGRAMMING
SPOTS FUNCTIONS
PROGRAMS SPOTS STEPS
SELECT
PLAY
DMX controller
DMX controller
Spot-1
Spot-1
Spot-1
Set-up = MASTER Set-up = SLAVE Set-up = SLAVE Set-up = SLAVE
Spot-2 Spot-3 Spot-4
Address
set-up 12ch = C001
Address
set-up 6ch = C001
Address
set-up 12ch = C013
Address
set-up 6ch = C007
Address
set-up 12ch = C025
Address
set-up 6ch = C013
Address
set-up 12ch = C037
Address
set-up 6ch = C019
Spot-2
Spot-2
Spot-3
Spot-3
Spot-4
Spot-4
TL
TL
TL

11
BUILT IN PROGRAMS / LISTA DEI GIOCHI
Here below the list of 24 preset of the fixture.
Qui di seguito la lista dei 24 giochi presenti nell’apparecchio.
STUDIODUE light s.r.l.
str. Poggino, 100 - 01100 VITERBO ITALY - tel. [phone] - fax [phone]
Preset 1 Fixed RED
Preset 2 Fixed GREEN
Preset 3 Fixed BLUE
Preset 4 Fixed RED + GREEN
Preset 5 Fixed RED + BLUE
Preset 6 Fixed GREEN + BLUE
Preset 7 Fixed RED + AMBER
Preset 8 Fixed GREEN + AMBER
Preset 9 Fixed BLUE + AMBER
Preset 10 Fixed RED + GREEN + AMBER
Preset 11 Fixed RED + BLUE + AMBER
Preset 12 Fixed GREEN + BLUE + AMBER
Preset 13 Fixed BALANCED WHITE 1
Preset 14 Fixed BALANCED WHITE 2
Preset 15 Fixed BALANCED WHITE 3
Preset 16 Fixed BALANCED WHITE 4
Preset 17 Fixed BALANCED WHITE 5
Preset 18 Fixed BALANCED WHITE 6
Preset 19 Fixed BALANCED WHITE 7
Preset 20 RAINBOW SPEED 1 (FAST)
Preset 21 RAINBOW SPEED 2
Preset 22 RAINBOW SPEED 3
Preset 23 RAINBOW SPEED 4
Preset 24 RAINBOW SPEED 5 (SLOW)
http://www.studiodue.com E-Mail: [email protected] - [email protected]

12
Ch1
Ch2
Ch3
Ch4
8bit
FUNCTION
Rainbow
Zoom
speed
WHITE
Dimmer
RED
GREEN
BLUE
AMBER
Balanced
white
Zoom
Strobe
0-15 16-255
0-1
2-127 128-255
Open
Flash 0,4Hz / 25Hz Rainbow-Flash 0,4Hz / 25Hz
normal
Ch8
Ch7
Ch6
Ch10
Ch12
*
*
Ch9
Ch11
Ch5
031 63 95 127 159 191 223 255
Led
fade time 0=CUT 0,1 sec.
0,1 sec.
15°
25,5 sec.
25,5 sec.
40°
FAST
FAST
SLOW
SLOW
LINEAR
LINEAR
LINEAR
This channel drive R+G+B automatically. AMBER can be driven by user to add a color correction or increase the total light power
Questo canale pilota automaticamente R+G+B. Il livello di AMBRA può essere modificato dall'utente per correggere il colore finale o per aumentare l'intensità luminosa totale.
L
600
ED
Studio
12 channels
DMX Channels list 12Ch / Lista dei canali DMX 12Ch

13
Ch1
Ch2
Ch3
Ch4
8bit
FUNCTION
WHITE
RED
GREEN
BLUE
AMBER
Ch5
031 63 95 127 159 191 223 255
L
600
ED
Studio
Zoom
Ch6 15° 40°
LINEAR
6 channels
DMX Channels list 6Ch / Lista dei canali DMX 6Ch
ColorLED positions / Posizione ColorLED

14










 
 
 
 


 
#!





:1
!+

!:92/B!/B
(6>73
'6 3 :1?839>"?803< &3@
/>3 '533> :4
*
(&' 
*
*
*
*
&
+


?*


"


&
!+
&
!
&


"
AAA

  

 


?*

9,-

?*,
 
?*
%
%"

9
(
(288
&
+
&
&

!
!&


*




&
&+
&

"

!)&$(:<$$
&


?*,
& 
&
+
.
+

!)&$(:<$$
& 
%

"


?
&


9,-

?

"

?*
&
+


?*


?*


*
  

9,-

**


& 
(
(288
& 
&
&
 ?
&
+
&
+
&
+
&
+

AAA
&

&
+
&

?*,

9
.*+
& 

?
&
+
%
&$
&
&+

'($'

?*
(
(,288
&


$>3=>


& 

9
&
+

"




'#
&
+

?

9,-
&
+
 *

;*
!
!&

!)&


?*

?

*


?*

*

?

"
! 
!" (&"
  
 
" "
:
":


?*

9
& 




'#


?*
&
&+

9,-

?*
&


AAA
.
*+
& 
& 
(
(288

!

!)&

!)&

?

9
.
*+

?
"
"(
&

& 
&
?

"


?*
&
+


;*

?*
.
*+


?*
&
+

9,-
(
(288

?*,
&
+
.
*+

9 
;*




?*


?*
&

)
( 
&
+


9*
 9*
&
+

9


?*
.
*+
)
"















& 
&
+
%


?
%
& 
('+
D1
 

?*


?*
(
(,288
%
'$$"

?*

9
&
+
*&
*2
%
(
(
(288




9

9
. *+
 9,-
&
+
(
& 

!)&
9*
&


*, & 

;

9*
&


"

?*

?

$
*
#)(=




Electric diagrams switching power supply / Schema elettrico dell’alimentatore switching

15










 
 
 
 












6-
#"*%%)%

*/.5/8.+<  +7-1 
'293/
&2=/ 6-:4/59!:4,/7 %/;
+9/ &1//9 60
)
)


:)

:

%


)

%
*
%
*
#






%
 

(
),








)..

)25
!
&
+9/
%68-
#*
%



%

(%
%

%
%*
#
)







$


%
%
 

%
%
$


:)

)
 

:


%
(
),








)..

)25
!
&
+9/
%68-
#*

)


%
 


!

%

%
%

%
%
%

 

%
%


%

 

%


(
 



 
)25
"('


"!
%
(
),








)..

)25
!
&
+9/
%68-
#*
% %








$

!

)*
$

%
*


:)
%

%
%

%

%

%
*
 )




$
$#!



! 

%
*


:
%
%
%
(
),








)..

)25
!
&
+9/
%68-
#*
(
),








)..

)25
!
&
+9/
%68-
#*


:)
%
 

*'
5*'
 %
%!
5%!
*'
%
(
%
5(5%
(
%!
 %
5(#*
5%#*
5 %#*
5*'#*
5 %
5%!#*
Electric diagrams drivers board / Schema elettrico del circuito driver led

16










 
 
 
 

 
(
<:;75
76/,>,6<,9>
$3;40
3?0 7.<506;<5-09 "0=
,;0 200; 71
&
&
&



&( &
&


&(





&



&

!




 




















&
&
&7








 
 
" $
"'


&




$
 
 



"



"
"
"
"
"
%







"
"
&








 
"
 






)
"


"
%








&

&
&


 



"


%





























)
)
)
)
)
)
)
)
&
"

 







%



  
&36
%$

  



"
"
"


"
%
 %$
 
%







"
"
&




"




  





 










"

 





"



"
"




 
"

"

"


%
   

   























































& & &
&"
&.,8&.790
& & & &
&
"
" 
" 
"
"
"
"
" 
" 
"
"
"
"
"
"
"
"
"
"
"" 
"" 
"" 
"" 
"" 
"" 
"
"" 
" 
" 
 
 
"" 
"" 
"" 
"" 
"" 
"" 
"
"
" 
" 
" 
" 
" 
"" 
" 
" 
"" 
" 
"" 
"" 
"" 
"" 
"" 
%





























!
!
!
!
!
!
!
!
&
$
"
"




"

%








&

&
&
"

"
!


"

%





























)
)
)
)
)
)
)
)
&
%
 
  















&
&"
  








'"


%$
%$
%$
%$
 







 

 









"

"


"
"
*
"




 


%





























!
!
!
!
!
!
!
!
&





 




%
 

  
&36 %$

  

$

 




 






 




%



 






 

'
&

"

*

%








&

&
&
"
"

 







"


"
!



"
 


"
"

"
 




"

"
 

"

"

%


  







        


& &
&


&


&
"
  " "     

"


+"'
$


+'"








'
'
'

+"'
'


'




'
+ 






+ 
'
'
'





+'"
'


$
'


'














+ 
+ 
+" $
+" $
+
+
$(
$( $(
$(
+
+ 
"
+"'
+
+








+
$
$
$
$
$$
$
$
'"
'"
$
$



+

+
'
'
'
'(
'(
'(
"(
'(
"(



'( '( '(
'(
'(
'(
'(
'(
'
'
'
Electric diagrams DMX and Display / Schema elettrico del DMX e display

17
/DGLWWD
7KHILUP
GLFKLDUDVRWWRODSURSULDUHVSRQVDELOLWjFKHLOSURGRWWR
GHFODUHXQGHURXUVROHUHVSRQVDELOLW\WKDWWKHSURGXFW
qFRQIRUPHDOOHQRUPH
LVLQFRQIRUPLW\ZLWKWKHVWDQGDUG
5*%:$678',2/(',3
FRGH
HTXLQGLDLUHTXLVLWLHVVHQ]LDOLGHOOH'LUHWWLYH
DQGWKHUHIRUHDFFRUGLQJWRHVVHQWLDOUHTXLUHPHQWRI'LUHFWLYHV
/9$1'((&
(0&$1'((&
9,7(5%2 

'DWDGLDSSRVL]LRQH
'DWHRIPDUNLQJ
'RF5(9
5*%:$ 78',2/('

(1(G9,,&(,(G,,
(1(G,,&(, ,,(G 
78',2'8(OLJKWVUO
WUDGD3RJJLQR
9,7(5%2
,7$/<
&(,(1
&(,(1
&(,(1
&(,(1
&(,(1
&(,(1
&(,(1
&(,(1
&(,(1
&(,(1
&(,(1
&(,(1
&(,(1
&(,(1
&(,(1
&(,(1
&(,(1
'LFKLDUD]LRQHGLFRQIRUPLWj 'HFODUDWLRQRIFRQIRUPLW\
StudioDue
light s.r.l.
3$2/2 (1 ,
*HQHUDO0DQDJHU

18
Warranty CARD
WARRANTY / GARANZIA
&RPSDQ\QDPH
0U0UV0LVV
$GGUHVV
7HORU(PDLO
'HDOHU

19
this page is intentionally left blank

Studio Due - ©
The features on this brochure are not binding: they can be changed without notice.
Le caratteristiche riportate su questo catalogo non sono impegnative: possono essere soggette a variazioni senza preavviso.
Head Office: STUDIO DUE s.r.l. (I)
Str. Poggino, 100 - 01100 Viterbo (Italy)
tel. [phone]
fax [phone]
[email protected]
www.studiodue.com
for technical info
[email protected]
STUDIO DUE lighting technology (PRC)
Shen Zhen LTD (China)
STUDIO DUE (UK)
3 Encon Court Owl Close
Moulton Park Industrial Estate
Northampton England UK - NN3 6 HZ
tel. [phone]
[email protected]
STUDIO DUE Far East LTD (HK)
Unit 8, 4/F, Harbour Centre Tower II,
8 Hok Cheung Street,
Hunghom, Kowloon Hong Kong.
tel. [phone] fax [phone]
[email protected]
