Style selections 75-103 User manual

Questions, problems, missing parts? Before returning to your retailer, call our customer
service department at 1-877-319-3757, 8 a.m. - 6 p.m., EST, Monday - Thursday,
8 a.m. - 5 p.m., EST, Friday.
MODELS #75-103 – 30" x 36"
#75-104 – 36" x 42"
LIGHTED MIRROR
Español p. 6
ATTACH YOUR RECEIPT HERE
Serial Number _______________ Purchase Date ______________
READ AND SAVE THESE INSTRUCTIONS

2

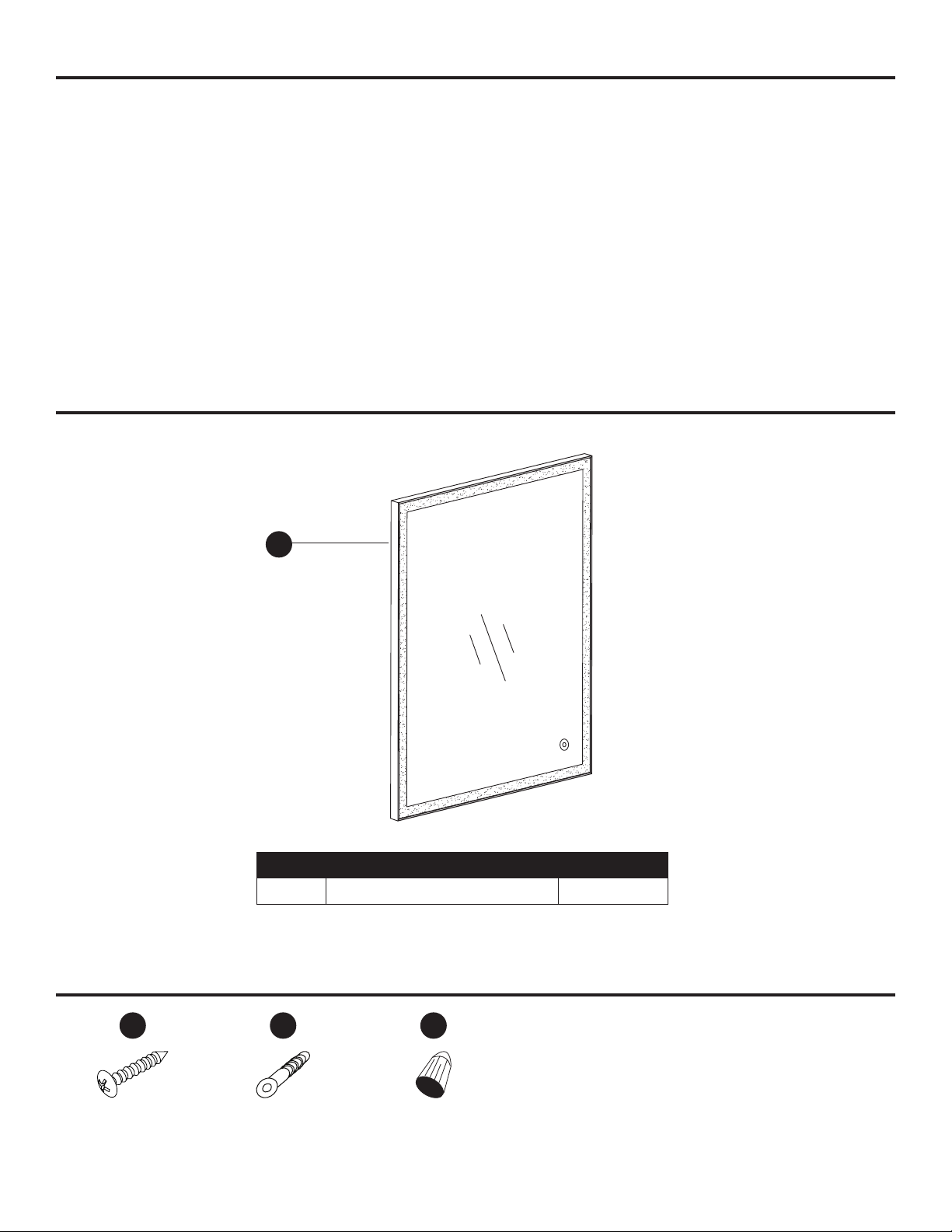

PACKAGE CONTENTS
TABLE OF CONTENTS
PART DESCRIPTION QUANTITY
A LED dimmable mirror 1
Package Contents ..............................................................................................................................2
Hardware Contents.............................................................................................................................2
Safety Information ..............................................................................................................................3
Preparation.........................................................................................................................................3
Wiring Diagram...................................................................................................................................3
Assembly Instructions.........................................................................................................................4
Operating Instructions ........................................................................................................................5
Care and Maintenance .......................................................................................................................5
Warranty .............................................................................................................................................5
A
HARDWARE CONTENTS (not shown actual size)
AA BB CC
Screws Wall Anchors Wire Connectors
Qty. 4 Qty. 4 Qty. 3

3
SAFETY INFORMATION
Please read and understand this entire manual before attempting to assemble, operate or install the product.
1. Always disconnect the power supply prior to installing, servicing or removing the LED mirror.
2. Installation work must be carried out by a qualied person(s) in accordance to all local and safety codes including the
rules for re-rated construction.
3. Follow all local building, safety and electrical codes, as well as NEC (National Electrical Code) and OSHA (Occupational
Safety and Health Act).
4. Electric service supply must be 120 volts, 60 hertz.
5. This unit must be properly grounded.
6. Do not bend or kink the power wires.
7. Exercise care to not damage existing wiring when cutting or drilling into walls or ceilings.
8. Avoid putting sharp or hard objects against mirror surface. Damage and/or electrical injury may occur if punctured.
9. Turn product off during storms or power surge scenarios as power surges may damage internal components.
10. If installed with a power plug, never forcibly pull the plug from the wall. Remove gently to avoid unnecessary stress to the
wires.
11. If not being used for extended periods of time, ensure power is disconnected.
PREPARATION
Before beginning assembly of product, make sure all parts are present. Compare parts with package contents list and
hardware contents list. If any part is missing or damaged, do not attempt to assemble the product.
Estimated Assembly Time: 30 minutes
Tools required for assembly (not included): Tape Measure, Phillips Screwdriver, Hammer, Electric Drill, Drill Bits, Level
Installation may vary depending on individual building conditions.
Please follow all local electrical codes and consult an electrician when wiring this product.

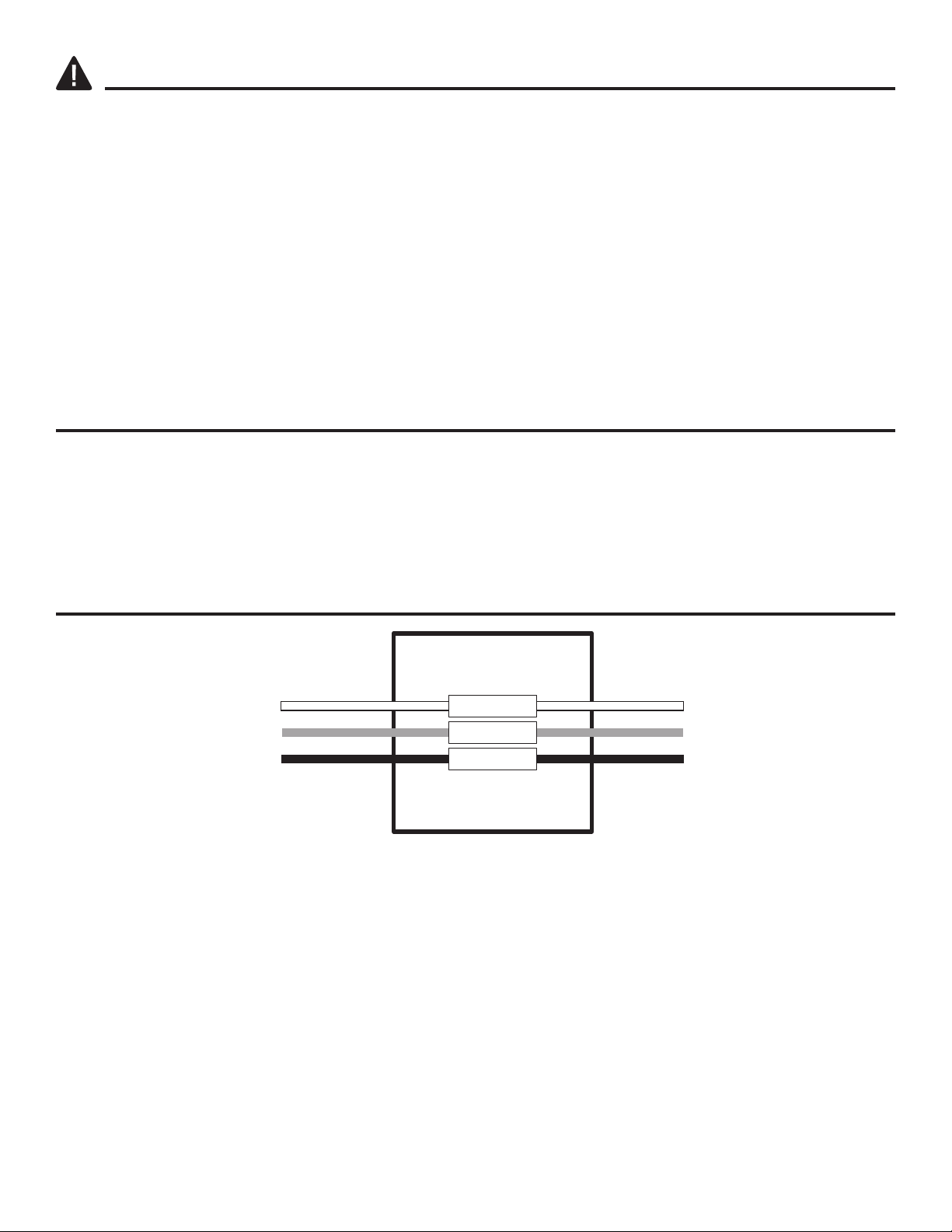

WIRING DIAGRAM
Mirror House
black black
white neutral
ground
live
white
green green
Installations may vary depending on how the previous mirror was installed and the presence of a power source. Supplies necessary for installation of
your new mirror are not all included; however, most are available at your local home improvement or hardware store.

4
3/8 in.
3
4

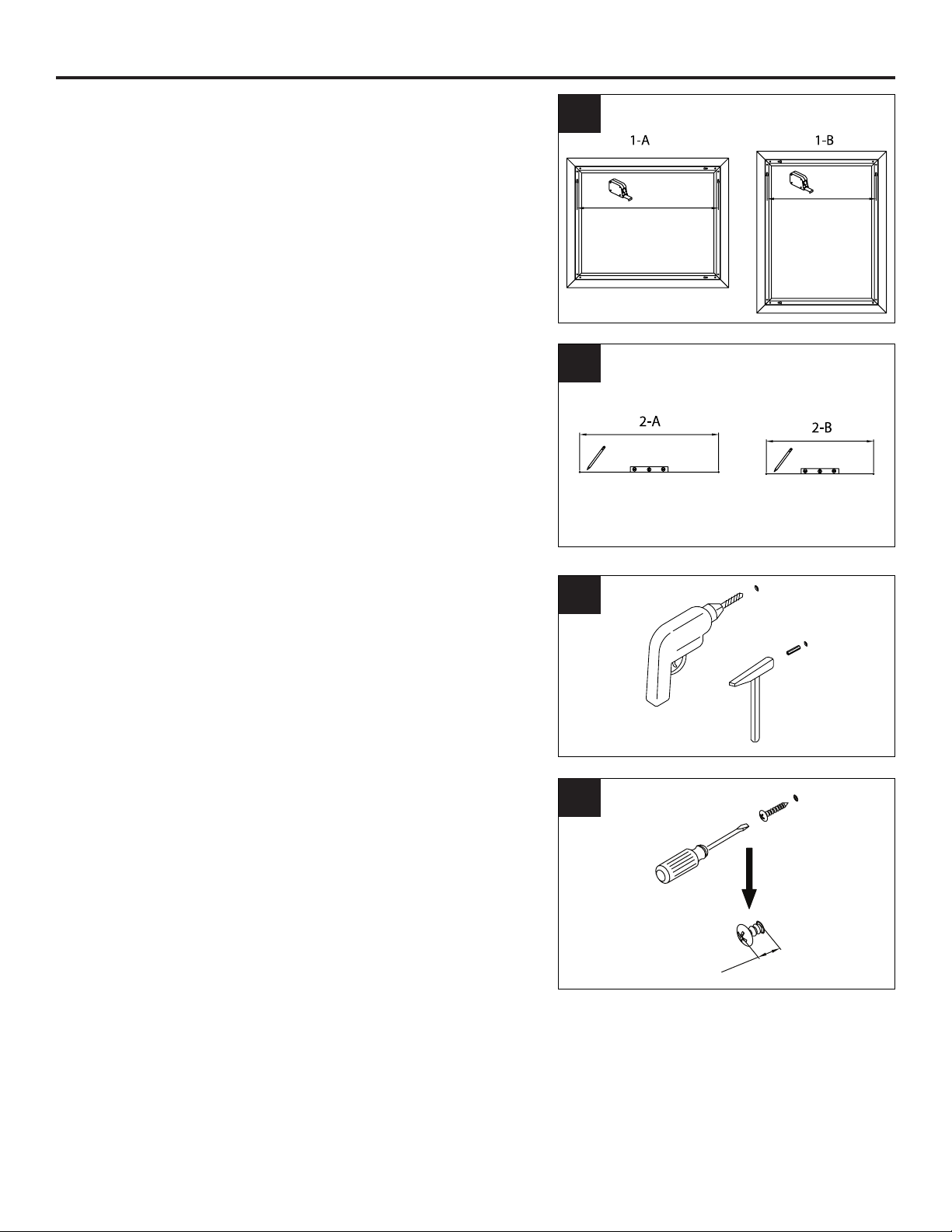

ASSEMBLY INSTRUCTIONS
1. Choose to mount your mirror in either a vertical or horizontal
orientation. When orientation is chosen, measure the distance
between the key holes, as in gure 1A or 1B.
2. After measuring the distance between the keyholes on the mirror,
mark mounting points on the wall in the appropriate spots (same
distance apart as measured in step 1), as in gure 2A or 2B.
Use a level to ensure that the points are straight.
3. Using a 7/32 in. drill bit (not included), drill holes where marked
in step 2 and insert included wall anchors.
4. Screw included screws into the wall anchors, leaving 3/8 in.
space between the screw head and the wall.
Backside Backside
1
2

5
CARE AND MAINTENANCE
OPERATING INSTRUCTIONS
Clean periodically with a soft cloth and glass cleaner. Avoid spraying glass cleaner directly onto mirror. Avoid abrasive
cleaners and harsh chemicals as they may damage the surface of the products.
LIMITED ONE YEAR WARRANTY
If this product fails due to a defect in materials or workmanship at any time during the rst ONE year of ownership, the
manufacturer will replace it free of charge, postage-paid at their option. This warranty does not cover products that have
been abused, altered, damaged, misused, cut or worn. This warranty does not cover use in commercial applications. Use
only manufacturer-supplied genuine warranty repair replacement parts to repair this mirror. Use of non-genuine repair parts
will void your warranty. The manufacturer DISCLAIMS all other implied or express warranties including all warranties of
merchantability and/or tness for a particular purpose. As some states do not allow exclusions or limitations on an implied
warranty, the above exclusions and limitations may not apply. This warranty gives you specic legal rights, and you may
have other rights that vary from state to state.
This warranty is limited to the replacement of defective parts only. Labor charges and/or damage incurred during installation,
repair, replacement as well as incidental and consequential damages connected with the above are excluded. Any damage
to this product as a result of neglect, misuse, accident, imporper installation or use other than the purpose SHALL VOID
THIS WARRANTY.
Shipping costs for return product as part of a claim on the warranty must be paid for by the customer.
Inquiries regarding warranty claims can be directed to 1-877-319-3757 8 a.m. - 6 p.m., EST, Monday - Thursday,
8 a.m. - 5 p.m., EST, Friday.
1. Touch the sensor button to turn ON the light.
2. Touch and hold the sensor button to dim the light.
3. When desired brightness is achieved, release the sensor button.
4. Touch the sensor button to turn off the light.
ASSEMBLY INSTRUCTIONS
5. Follow all local electrical codes and consult a qualied electrician.
Check that the black, white and green wires are all exposed from
the mirror. Make sure the power in the house is off. Connect the
white wire on the mirror to the house white wire. Connect the black
wire on the mirror to the black house wire. Connect the green
ground wire on the mirror to the appropriate house ground.
Mirror House
black black
white neutral
ground
live
white
green green
6. Insert the screw heads into the keyholes on the back of the
mirror frame, then carefully let the mirror drop down so that
the screw heads move into the small sections of the keyholes,
securing the mirror in place.
5
6
