Superlux HD661 User manual
HD661
Professional Studio Headphones
HD661
Professional Studio Headphone
Extended frequency response for accurate reliable sound reproduction
Use as monitoring headphones in a noisy environment
Broadcast and TV applications
Film and theatre applications
Recording applications
Features
•Dynamic, closed-back circumaural
headphones
•High noise attenuation
•Ø40 mm high resolution drivers
•Patented self-adjusting headband for
greattandmaximumcomfort
•Rotating ear pad construction for
convenient single-ear monitoring
•Detachable, single side cable
•Light weight
•Multicolor available
Specications
Acoustic Design
Dynamic, closed-back
Driver
ø40 mm, neodymium
Sensitivity
102 dB SPL (1mW) at 1KHz
Frequency Response
10 – 20,000 Hz
Maximum Input Power
200 mW
Rated Impedance
68Ω@1KHz
Earpad
Leatherette
Head Band Pressure
Approx. 4.5 N
Cable
1-meter(3.3 ft.) & 3-meter (9.9 ft.)
straight cable, single-sided
Connector
Stereo mini jack
Net Weight
190 g (6.7 oz)
Attention
Hearing Damage
Avoid using headphones with the volume
turned up for an extended period of time.
Following are guide line by Occupational
Safety and Health Administration and
CDC, NIOSH:
dB
SPL
Occupational noise
exposure 1991
NIOSH and CDC
2002
85 8 hours
88 8 hours (90 dB SPL) 4 hours
91 6 hours (92 dB SPL) 2 hours
94 4 hours (95 dB SPL) 1 hours
97 3 hours 30 min
100 2 hours 15 min
103 1.5 hours (102 dB SPL) 7.5 min
106 1 hours (105 dB SPL) < 4 min
109 30 min (110 dB SPL) < 2 min
112 ~ 1 min
115 15 min ~ 30 sec
2 3
General Description
The HD661 is a closed-back dynamic
headphones. Sound quality meets the
demanding professional recording studio.
Patented sturdy structure provides
long lasting durability even in challenge
condition. Light weight and optimized
mechanical pressure provides long-term
wearing comfort. Equipped with 2 straight
cables, short one is 1 meter long for
palm size sound source on-the-move
applications. Long one is 3 meter long,
for professional monitoring applications.
Inter-connect both cables, for even more
distant requires. Included cable clip can
secure detachable cable from pulling out
by incident.
•To change the cables, simply unplug
the cable at the connectors as the
same as headphone jacks. Restore
with another compatible cable.
4 5
•Replacing the ear pads by simply
remove the old one. Restore the
new set of pads slowly along the
edge of the enclosures.
•Put on cable clip to secure detachable
cable from pulling out by incident.
Ear Pad Kit EPK604 incl. c & d.
Order your EPK604 through Superlux
authorized dealers.
Replacing the ear pads
The ear pads have to be replaced from time to time for hygienic reasons.
EPK604 includes 1 pair of ear pads and 1 pair of foam disk.
Cleaning the headphones
To clean the headphones, use a soft damp cloth. If necessary, the headphones can
be cleaned with soapy water (use a mild cleanser such as washing-up liquid).
Note: Do Not use solvent-containing cleansers!
Patent Structure
Detachable
Rotating Ear Pad, 1 pair
Foam Disk, 1 pair
Cable Clip
Atented self-adjusting
headband for
maximum comfort
Rotating ear pad for
single-ear monitoring
Detechable, single side
cable
6 7

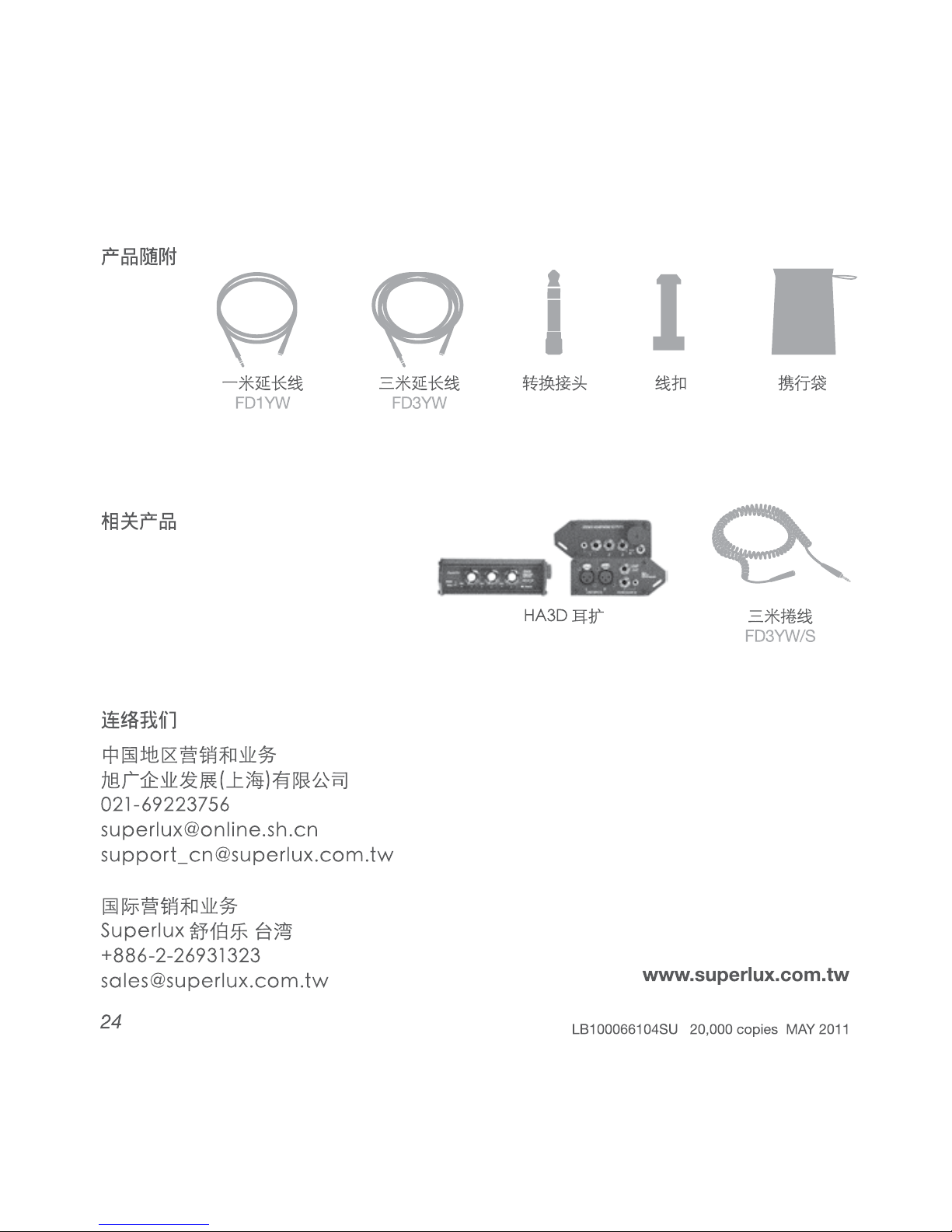

1M straight cable
FD1YW
HA3DHeadphoneamplier
3M straight cable
FD3YW
3M Coiled cable
FD3YW/S
Plug adapter Cable Clip Carrying Pouch
Included
Recommended Product
Contact
Marketing and sales
Superlux Taiwan
+886-2-26931323
Manufacturing & logistics
Superlux Enterprise
Development(Shanghai)Co., Ltd. www.superlux.com.tw
HD661
Professional Studio Kopfhörer
Deutsch
HD661
Professional Studio Kopfhörer
Erweiterter Frequenzgang für detailgenaue natürliche Klangwiedergabe
Einsatz als Monitor-Kopfhörer in einer lauten Umgebung
TV und rundfunkanwendungen
Film und theateranwendungen
Recordinganwendungen
Technische Daten
Akkustikprinzip
Dynamisch, geschlossener
Fahrer
ø40 mm, Neodim
Schalldruckpegel bei 1KHz
102 dB SPL (1mW)
Frequenzumfang
10 – 20,000 Hz
Max. Dauereingangsleistung
200 mW
Nominale Impedance
68Ω@1KHz
Ohrpolster
Kunstleder
Kopfhörer-Anpressdruck
Approx. 4.5 N
Anschlusskabel abnehmbar
1-meter & 3-meter, straight, einseitig
Verbindungsstecker
3.5 mm Stereo-Klinkenbuchse
Gewicht (ohne Kabel)
190 g
Achtung
Gehörschädigung
Vermeiden Sie den Einsatz von Kopfhörern
mit hoher Lautstärke über einen längeren
Zeitraum. Es folgen Empfehlungen der
Behörde für Arbeitssicherheit und
Gesundheit und CDC, NIOSH:
dB
SPL
Lärmbelastung
am Arbeitsplatz
1991
NIOSH and CDC
2002
85 8 Stunden
88 8 Stunden (90 dB SPL) 4 Stunden
91 6 Stunden (92 dB SPL) 2 Stunden
94 4 Stunden (95 dB SPL) 1 Stunden
97 3 Stunden 30 min
100 2 Stunden 15 min
103 1.5 Stunden
(102 dB SPL)
7.5 min
106 1 Stunden
(105 dB SPL)
< 4 min
109 30 min (110 dB SPL) < 2 min
112 ~ 1 min
115 15 min ~ 30 sec
8 9
Merkmale
•Dynamischer Stereo-Kopfhörer in
geschlossener Bauform
•Hervorragende Dämpfung von
Außengeräuschen
•Ø40mmhoheAuösungFahrer
•Patentierte Bügelbandautomatik
für hervorragende Passform und
höchsten Komfort
•Drehen Ohr-Stücke für die bequeme
Einzel Ear-Monitoring
•Einseitige Kabelführung (abnehmbar)
•Geringes Gewicht
•Mehrere Farben erhältlich
Allgermeine Beschreibung
Der HD661 ist ein geschlossener
dynamischer Kopfhörer, dessen Klangqualität
den Anforderungen professioneller
Aufnahmestudios entspricht. Die patentierte
robuste Konstruktion gewährleistet eine hohe
Langlebigkeit, auch in anspruchsvollem
Einsatz. Das geringe Gewicht und der
optimierte Anpressdruck sorgen für
nachhaltigen Tragekomfort. Das Gerät ist mit
2 Kabeln ausgestattet, ein kurzes mit 1 Meter
Länge für den mobilen Einsatz mit tragbaren
Geräten, und einem langem mit 3 Metern
Länge für professionelles Abhören. Soll eine
noch größere Distanz überbrückt werden,
verbinden Sie beide Kabel miteinander.
Mit der mitgelieferten Kabelklemme
wird das abnehmbare Kabel gegen ein
unbeabsichtigtes Herausziehen gesichert.
•Um das Kabel zu wechseln, trennen
Sie einfach die Kabelverbindung, die
wie ein Kopfhörerstecker ausgeführt
ist. Ersetzen Sie das Kabel durch ein
kompatibles neues.
10 11
•Ersetzen Sie die Ohrmuschelpolster,
indem Sie die alten einfach abnehmen.
Setzen Sie das neue Paar langsam von
der Gehäusekante aus wieder auf.
•Die Kabelklemme anbringen, um
das abnehmbare Kabel gegen ein
unbeabsichtigtes Herausziehen zu
sichern.
Ohrmuschelpolster EPK604 inkl.: c & d
Bestellen Sie Ihre EPK604 über
Händler, die von Superlux autorisiert
sind.
Die Ohrmuschelpolster ersetzen
Die Ohrmuschelpolster müssen aus hygienischen Gründen von Zeit zu Zeit ersetzt
werden. EPK604 enthält ein Paar Ohrmuschelpolster und 1 Paar Schaumstoffscheiben.
Die Kopfhörer reinigen
Zur Reinigung der Kopfhörer verwenden Sie ein weiches, feuchtes Tuch. Falls nötig,
können Sie die Kopfhörer mit etwas Seifenwasser reinigen (verwenden Sie einen milden
Reiniger,z.B.üssigesSpülmittel).
Tipp: Verwenden Sie niemals Reiniger, der Lösungsmittel enthält!
Patent Struktur
Abnehmbar
Ohrmuschelpolster, 1 Paar
Schaumstoffscheibe, 1 Paar
Kabelklemme
Patentierte
Bügelbandautomatik
für hervorragende
Passform und
höchsten Komfort
Drehen Ohr-Stücke für
die bequeme Einzel
Ear-Monitoring
Einseitige Kabelführung
(abnehmbar)
12 13
1M Kabel
FD1YW
HA3D Kopfhörerverstärker
3M Kabel
FD3YW
3M Spiralkabel
FD3YW/S
Steckeradapter Kabelklemme Tragebeutel
Mitgeliefert
Empfohlenes Produkt
Kontact
Marketing und Verkauf
Superlux Taiwan
+886-2-26931323
Herstellung & Logistik
Superlux Enterprise
Development(Shanghai)Co., Ltd. www.superlux.com.tw
HD661
Auriculares de Estudio Profesionales
Español
HD661
Auriculares de Estudio Profesionales
Respuestadefrecuenciamásampliaparaunareproducciónprecisayconabledelsonido
Utilice como el seguimiento de los auriculares en un ambiente ruidoso
De Radio y aplicaciones de TV
Cine y teatro aplicaciones
Aplicaciones de grabación de
Datos técnicos
Principio acústico dinámico
Dinámico, cerrados
Chófer
ø40 mm, neodimio
Nivel de presión Sonora a 1KHz
102 dB SPL (1mW) at 1KHz
Respuesta de frecuencia
10 – 20,000 Hz
Maxima potencia de entrada a largo
plazo
200 mW
Impedancia nominal
68Ω
Almohadilla de la oreja
Piel
Pinza de presión del audífono
apróx. 4.5 N
Cable de conexión desmontable
1-meter(3.3 ft.) & 3-meter (9.9 ft.),
cable recto, una sola cara
Conector
Conector de 3,5 mm
Peso
190 g (6.7 oz)
Atención
Daños de audición
A continuación, una guía siguiendo
los lineamientos del Instituto Nacional
de Seguridad y Salud Ocupacional
(NIOSH). El NIOSH es la agencia federal
de los Estados Unidos encargada de la
realización, investigación y formulación de
recomendaciones para la prevención de
lesiones y enfermedades relacionadas con
el trabajo:
dB
SPL
Nivel de presión
Sonora 1991
NIOSH and CDC
2002
85 8 horas
88 8 horas (90 dB SPL) 4 horas
91 6 horas (92 dB SPL) 2 horas
94 4 horas (95 dB SPL) 1 hora
97 3 horas 30 min
100 2 horas 15 min
103 1.5 horas
(102 dB SPL)
7.5 min
106 1 horas
(105 dB SPL)
< 4 min
109 30 min (110 dB SPL) < 2 min
112 ~ 1 min
115 15 min ~ 30 sec
14 15
Contiene
•Unos audífonos completamente
cerrados, circumaurales
•Excelente atenuación del ruido
ambiente
•Ø 40 mm Bobinas de alta resolución
•Patentado de auto-ajuste de
diadema de gran ajuste y
comodidad máxima
•Rotación oído piezas para e
seguimiento conveniente solo oído
•Cable Removible desde un solo Lado
•Muy Liviano
•Múltiples colores disponibles
Descripción General
El HD661 es un audífono dinámico
cerrados. La calidad del audio cumple con
las exigencies profesionales de un estudio
de grabación. Su resistente estructura
ofrece durabilidad a largo plazo, incluso en
condiciones de alta exigencia. Muy ligeros y
una optima presión sonora, otorgando confort
incluso si se lo utiliza por un largo tiempo.
Equipado con dos cables, uno de 1m de
laongitud para tener al alcance de la mano,
el Segundo cable de 3m de largo, para
situaciones de monitoreo. Inter-conexión
de ambos cables, para obtener mas
distancia si la situación lo requiere. El clip
paracablesqueseincluyepuedejarlos
cables desmontables de ser arrancados por
accidente.
•Para cambiar el cable, desconecte el
conector, al igual que el dispositivo
que lo conecta a la fuente de
audio. Reemplácelo con otro cable
compatible.
16 17
•Reemplace las almohadillas viejas
removiendolas simplemente por
unas nuevas.
•Pongaelclipparacablesparajar
los cables desmontables de ser
arrancados por accidente
Ear Pad Kit modelo EPK604 incluye: c & d
Ordene sus EPK604 a cualquier agente
autorizado de Superlux.
Sustitución de las almohadillas
Las almohadillas deben ser cambiadas con el paso del tiempo por rezones higiénicas.
El EPK604 incluye un par de almohadillas y un par de discos de goma espuma.
Limpiando los audífonos
Para limpiar los audífonos, utilice un paño suave. Si es necesario, utilice agua con un
poco de jabón diluído.
Importante: No utilice limpiadores que contengan solventes!
Estructura patentada
Desmontable
de almohadillas, 1 par
Discos de goma espuma, 1 par
Clip para Cables
Patentado de auto-
ajuste de diadema
de gran ajuste y
comodidad máxima
Rotación oído piezas
para el seguimiento
conveniente solo oído
Cable Removible desde
un solo Lado
18
Cable plano de 1m
FD1YW
HA3DAmplicadorparaaudífonos
Cable plano de 3m
FD3YW
Cable de 3m
FD3YW/S
Conector
adaptador
modelo
Clip para
Cables
Bolsa
protectora para
guardarlos
Incluído
Producto recomendadot
Contacto
Marketing y ventas
Superlux Taiwan
+886-2-26931323
Fabricación y logística
Superlux Enterprise
Development(Shanghai)Co., Ltd. www.superlux.com.tw
dB
SPL 职业噪音暴露小时
1991 NIOSH and CDC
2002
85 8 小时
88 8 小时(90 dB SPL) 4 小时
91 6 小时(92 dB SPL) 2 小时
94 4 小时(95 dB SPL) 1 小时
97 3 小时 30 分
100 2 小时 15 分
103 1.5 小时
(102 dB SPL)
7.5 分
106 1 小时
(105 dB SPL)
< 4 分
109 30 分(110 dB SPL) < 2 分
112 ~ 1 分
115 15 分~ 30 秒
Table of contents
Languages:
Other Superlux Headphones manuals
