HT-201
Активная 5.1 акустическая система
с Bluetooth для домашнего кинотеатра

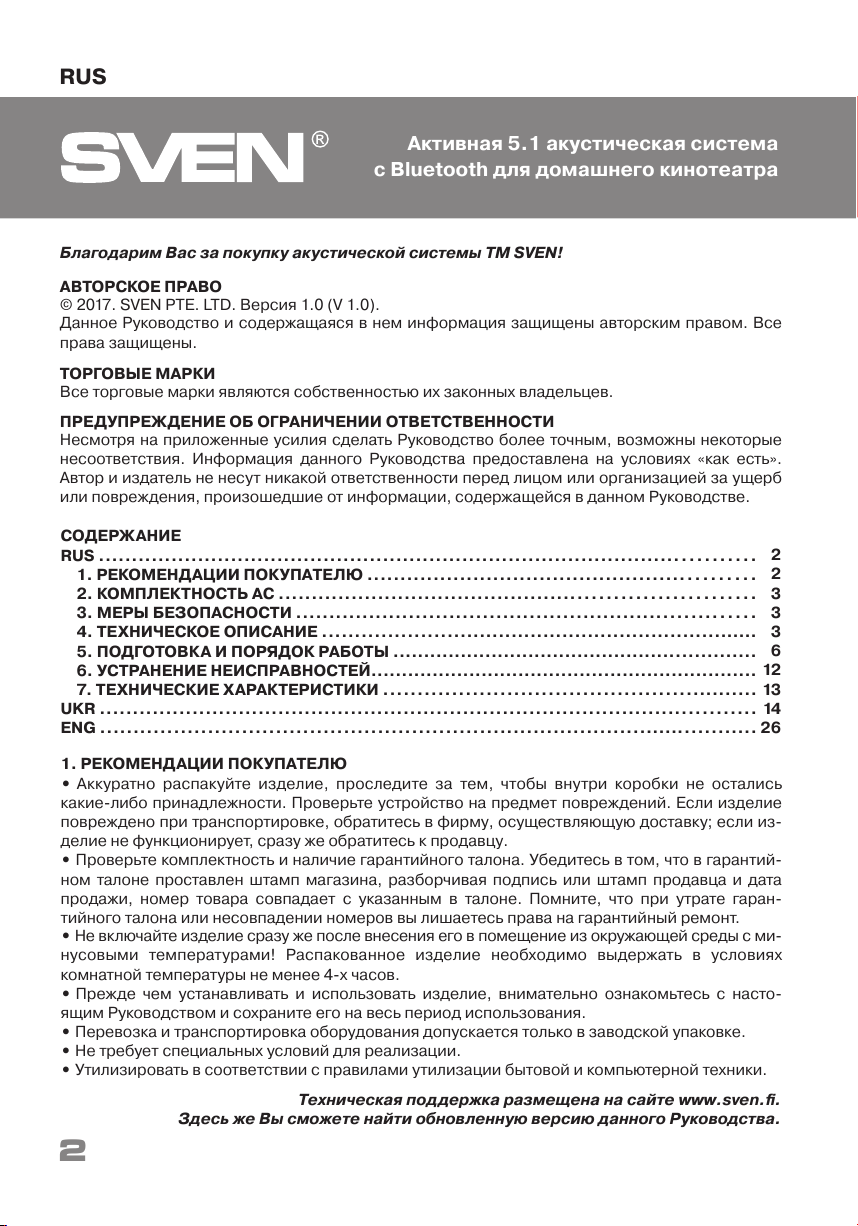

Техническая поддержка размещена на сайте www.sven.fi.
Здесь же Вы сможете найти обновленную версию данного Руководства.
Благодарим Вас за покупку акустической системы ТМ SVEN!
АВТОРСКОЕ ПРАВО
© 2017. SVEN PTE. LTD. Версия 1.0 (V 1.0).
Данное Руководство и содержащаяся в нем информация защищены авторским правом. Все
права защищены.
ТОРГОВЫЕ МАРКИ
Все торговые марки являются собственностью их законных владельцев.
ПРЕДУПРЕЖДЕНИЕ ОБ ОГРАНИЧЕНИИ ОТВЕТСТВЕННОСТИ
Несмотря на приложенные усилия сделать Руководство более точным, возможны некоторые
несоответствия. Информация данного Руководства предоставлена на условиях «как есть».
Автор и издатель не несут никакой ответственности перед лицом или организацией за ущерб
или повреждения, произошедшие от информации, содержащейся в данном Руководстве.
2
RUS
Активная 5.1 акустическая система
с Bluetooth для домашнего кинотеатра
СОДЕРЖАНИЕ
RUS ..................................................................................................
1. РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ .........................................................
2. КОМПЛЕКТНОСТЬ АС .....................................................................
3. МЕРЫ БЕЗОПАСНОСТИ ....................................................................
4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ ....................................................................
5. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ ...........................................................
6. УСТРАНЕНИЕ НЕИСПРАВНОCТЕЙ...............................................................
7. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ .......................................................
UKR ...................................................................................................
ENG ..................................................................................................
2
2
3
3
3
6
12
13
14
26
1. РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ
• Аккуратно распакуйте изделие, проследите за тем, чтобы внутри коробки не остались
какие-либо принадлежности. Проверьте устройство на предмет повреждений. Если изделие
повреждено при транспортировке, обратитесь в фирму, осуществляющую доставку; если из-
делие не функционирует, сразу же обратитесь к продавцу.
• Проверьте комплектность и наличие гарантийного талона. Убедитесь в том, что в гарантий-
ном талоне проставлен штамп магазина, разборчивая подпись или штамп продавца и дата
продажи, номер товара совпадает с указанным в талоне. Помните, что при утрате гаран-
тийного талона или несовпадении номеров вы лишаетесь права на гарантийный ремонт.
• Не включайте изделие сразу же после внесения его в помещение из окружающей среды с ми-
нусовыми температурами! Распакованное изделие необходимо выдержать в условиях
комнатной температуры не менее 4-х часов.
• Прежде чем устанавливать и использовать изделие, внимательно ознакомьтесь с насто-
ящим Руководством и сохраните его на весь период использования.
• Перевозка и транспортировка оборудования допускается только в заводской упаковке.
• Не требует специальных условий для реализации.
• Утилизировать в соответствии с правилами утилизации бытовой и компьютерной техники.

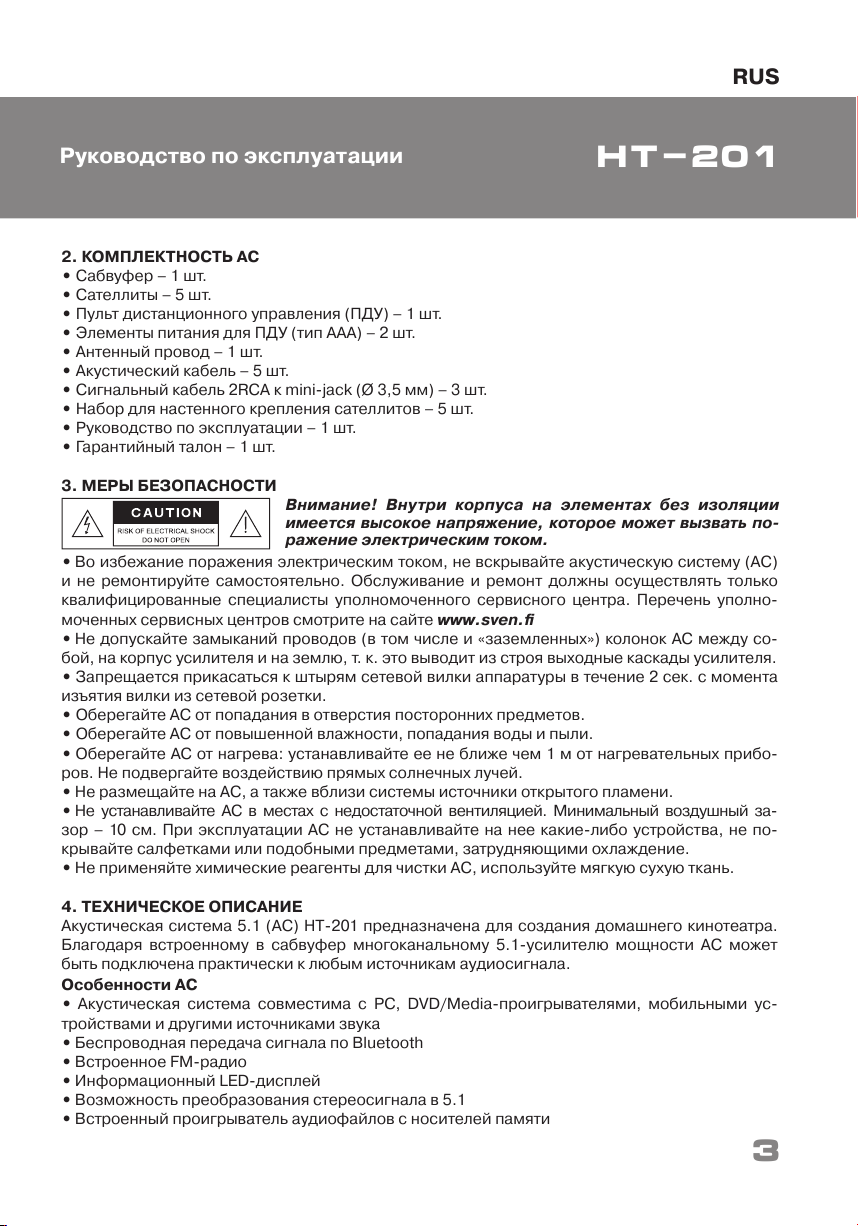

Внимание! Внутри корпуса на элементах без изоляции
имеется высокое напряжение, которое может вызвать по-
ражение электрическим током.
2. КОМПЛЕКТНОСТЬ АС
• Сабвуфер – 1 шт.
• Сателлиты – 5 шт.
• Пульт дистанционного управления (ПДУ) – 1 шт.
• Элементы питания для ПДУ (тип ААА) – 2 шт.
• Антенный провод – 1 шт.
• Акустический кабель – 5 шт.
• Сигнальный кабель 2RCA к mini-jack (Ø 3,5 мм) – 3 шт.
• Набор для настенного крепления сателлитов – 5 шт.
• Руководство по эксплуатации – 1 шт.
• Гарантийный талон – 1 шт.
3. МЕРЫ БЕЗОПАСНОСТИ
• Во избежание поражения электрическим током, не вскрывайте акустическую систему (АС)
и не ремонтируйте самостоятельно. Обслуживание и ремонт должны осуществлять только
квалифицированные специалисты уполномоченного сервисного центра. Перечень уполно-
моченных сервисных центров смотрите на сайте www.sven.fi
• Не допускайте замыканий проводов (в том числе и «заземленных») колонок АС между со-
бой, на корпус усилителя и на землю, т. к. это выводит из строя выходные каскады усилителя.
• Запрещается прикасаться к штырям сетевой вилки аппаратуры в течение 2 сек. с момента
изъятия вилки из сетевой розетки.
• Оберегайте АС от попадания в отверстия посторонних предметов.
• Оберегайте АС от повышенной влажности, попадания воды и пыли.
• Оберегайте АС от нагрева: устанавливайте ее не ближе чем 1 м от нагревательных прибо-
ров. Не подвергайте воздействию прямых солнечных лучей.
• Не размещайте на АС, а также вблизи системы источники открытого пламени.
• Не устанавливайте АС в местах с недостаточной вентиляцией. Минимальный воздушный за-
зор – 10 см. При эксплуатации АС не устанавливайте на нее какие-либо устройства, не по-
крывайте салфетками или подобными предметами, затрудняющими охлаждение.
• Не применяйте химические реагенты для чистки АС, используйте мягкую сухую ткань.
4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ
Акустическая система 5.1 (АС) HT-201 предназначена для создания домашнего кинотеатра.
Благодаря встроенному в сабвуфер многоканальному 5.1-усилителю мощности АС может
быть подключена практически к любым источникам аудиосигнала.
Особенности АС
• Акустическая система совместима с PC, DVD/Media-проигрывателями, мобильными ус-
тройствами и другими источниками звука
• Беспроводная передача сигнала по Bluetooth
• Встроенное FM-радио
• Информационный LED-дисплей
• Возможность преобразования стереосигнала в 5.1
• Встроенный проигрыватель аудиофайлов с носителей памяти
3
RUS
Руководство по эксплуатации HT-201

BT USB/SDSLEEP PC
FM IRAUX DVD
+ +V O L- CH V O L C H-
2.1/5.1
S T. B Y
/ /
ba c d ef

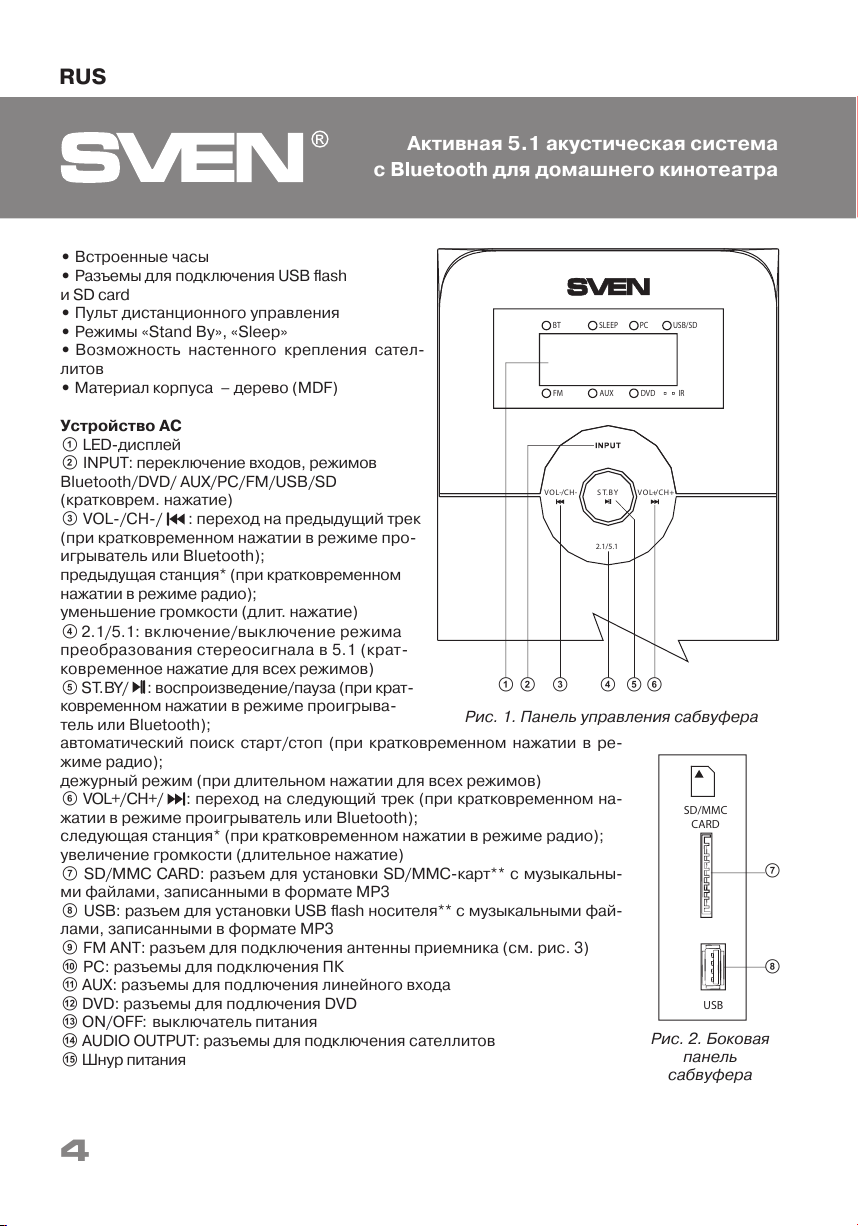

Рис. 1. Панель управления сабвуфера
g
h
SD/MMC
CARD
USB
Рис. 2. Боковая
панель
сабвуфера
• Встроенные часы
• Разъемы для подключения USB flash
и SD card
• Пульт дистанционного управления
• Режимы «Stand By», «Sleep»
• Возможность настенного крепления сател-
литов
• Материал корпуса – дерево (MDF)
Устройство АС
a LED-дисплей
b INPUT: переключение входов, режимов
Bluetooth/DVD/ AUX/PC/FM/USB/SD
(кратковрем. нажатие)
c VOL-/СН-/ : переход на предыдущий трек
(при кратковременном нажатии в режиме про-
игрыватель или Bluetooth);
предыдущая станция* (при кратковременном
нажатии в режиме радио);
уменьшение громкости (длит. нажатие)
d 2.1/5.1: включение/выключение режима
преобразования стереосигнала в 5.1 (крат-
ковременное нажатие для всех режимов)
e ST.BY/ : воспроизведение/пауза (при крат-
ковременном нажатии в режиме проигрыва-
тель или Bluetooth);
автоматический поиск старт/стоп (при кратковременном нажатии в ре-
жиме радио);
дежурный режим (при длительном нажатии для всех режимов)
f VOL+/СН+/ : переход на cледующий трек (при кратковременном на-
жатии в режиме проигрыватель или Bluetooth);
следующая станция* (при кратковременном нажатии в режиме радио);
увеличение громкости (длительное нажатие)
g SD/MMC CARD: разъем для установки SD/MMC-карт** с музыкальны-
ми файлами, записанными в формате МР3
h USB: разъем для установки USB flash носителя** с музыкальными фай-
лами, записанными в формате МР3
i FM ANT: разъем для подключения антенны приемника (см. рис. 3)
j PC: разъемы для подключения ПК
k AUX: разъемы для подлючения линейного входа
l DVD: разъемы для подлючения DVD
m ON/OFF: выключатель питания
n AUDIO OUTPUT: разъемы для подключения сателлитов
o Шнур питания
4
RUS
Активная 5.1 акустическая система
с Bluetooth для домашнего кинотеатра

RUS
5
Руководство по эксплуатации
Пульт дистанционного управления
a USB/SD: кнопка включения МР3-проигрывателя с USB/SD
носителей**
b AUX/PC: выбор стереовхода AUX/PC
c SET: установка текущего времени (из режима ST-BY)
d TUNE+/-: ручное сканирование диапазона (в режиме радио)
e CH-/ : переход на предыдущий трек (в режиме проигрыва-
тель или Bluetooth)
переход на предыдущую станцию* (в режиме радио)
f AUTO/ : запуск автоматического сканирования с запоминанием
станций в FM-диапазоне (в режиме радио);
воспроизведение/пауза (при кратковременном нажатии в режиме проигрыватель или Bluetooth)
g SLEEP: выбор времени функции «спящий режим»
h FL-/+: регулировка громкости левого фронтального канала
i SW+/-: регулировка громкости сабвуфера
j SL-/+: регулировка громкости левого тылового канала
k 0-9: цифровое поле
l REPEAT: выбор режима работы проигрывателя
m TREBLE+/-: регулировка тембра ВЧ
n FM: включение режима радио
o : включение/выключение АС
p BT: выбор режима Bluetooth
q 2.1/5.1: включение/выключение режима преобразования стереосигнала в 5.1
Рис. 3. Задняя панель сабвуфера
w
t
u
v
w
x
y
27
26
SLEEP
TREBLE BASS
SAVE
CEN+
CEN-
CLOCK
AUTO
FR- FR+ FL- FL+
SR- SR+ SL- SL+
SET
a
o
c
d
d
e
f
g
i
k
l
h
b
q
s
r
VOL
SW
1 2 3
456
987
+
-
+
-
TU NE-
TU NE +
CH+
CH-
FMBTAUX/PC
USB/SD 2.1/5.1
DVD
0RESETREPEAT
j
m
pn
++
- -
Рис. 4. Пульт ДУ
i
j
k
l
m
n
o
HT-201

6
RUS

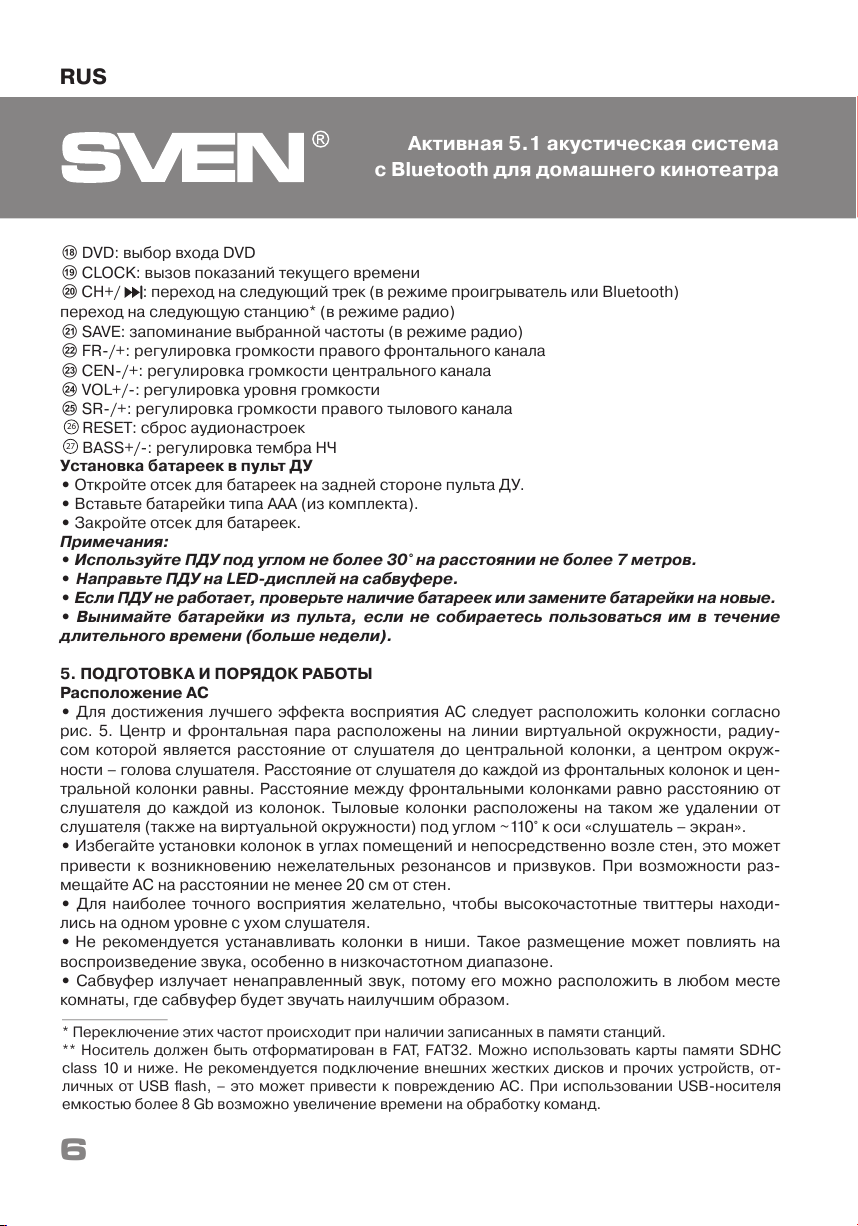

r DVD: выбор входа DVD
s CLOCK: вызов показаний текущего времени
t CH+/ : переход на следующий трек (в режиме проигрыватель или Bluetooth)
переход на следующую станцию* (в режиме радио)
u SAVE: запоминание выбранной частоты (в режиме радио)
v FR-/+: регулировка громкости правого фронтального канала
w CEN-/+: регулировка громкости центрального канала
x VOL+/-: регулировка уровня громкости
y SR-/+: регулировка громкости правого тылового канала
RESET: сброс аудионастроек
BASS+/-: регулировка тембра НЧ
Установка батареек в пульт ДУ
• Откройте отсек для батареек на задней стороне пульта ДУ.
• Вставьте батарейки типа ААА (из комплекта).
• Закройте отсек для батареек.
Примечания:
• Используйте ПДУ под углом не более 30° на расстоянии не более 7 метров.
• Направьте ПДУ на LED-дисплей на сабвуфере.
• Если ПДУ не работает, проверьте наличие батареек или замените батарейки на новые.
• Вынимайте батарейки из пульта, если не собираетесь пользоваться им в течение
длительного времени (больше недели).
5. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ
Расположение АС
• Для достижения лучшего эффекта восприятия АС следует расположить колонки согласно
рис. 5. Центр и фронтальная пара расположены на линии виртуальной окружности, радиу-
сом которой является расстояние от слушателя до центральной колонки, а центром окруж-
ности – голова слушателя. Расстояние от слушателя до каждой из фронтальных колонок и цен-
тральной колонки равны. Расстояние между фронтальными колонками равно расстоянию от
слушателя до каждой из колонок. Тыловые колонки расположены на таком же удалении от
слушателя (также на виртуальной окружности) под углом ~110° к оси «слушатель – экран».
• Избегайте установки колонок в углах помещений и непосредственно возле стен, это может
привести к возникновению нежелательных резонансов и призвуков. При возможности раз-
мещайте АС на расстоянии не менее 20 см от стен.
• Для наиболее точного восприятия желательно, чтобы высокочастотные твиттеры находи-
лись на одном уровне с ухом слушателя.
• Не рекомендуется устанавливать колонки в ниши. Такое размещение может повлиять на
воспроизведение звука, особенно в низкочастотном диапазоне.
• Сабвуфер излучает ненаправленный звук, потому его можно расположить в любом месте
комнаты, где сабвуфер будет звучать наилучшим образом.
27
26
* Переключение этих частот происходит при наличии записанных в памяти станций.
** Носитель должен быть отформатирован в FAT, FAT32. Можно использовать карты памяти SDHC
class 10 и ниже. Не рекомендуется подключение внешних жестких дисков и прочих устройств, от-
личных от USB flash, – это может привести к повреждению АС. При использовании USB-носителя
емкостью более 8 Gb возможно увеличение времени на обработку команд.
Активная 5.1 акустическая система
с Bluetooth для домашнего кинотеатра

RUS
7
Руководство по эксплуатации
Подключение колонок к сабвуферу
• Подключите колонки к аудиовходу AUDIO OUTPUT n сабвуфера, как показано на рис. 6,
используя акустические кабели из комплекта. Обратите внимание, что плюсовые провода ка-
белей колонок должны быть соединены с плюсовыми клеммами сабвуфера (+ → +), а минусо-
вые провода колонок – с минусовыми клеммами сабвуфера (– → –).
• Проверьте соответствие полярности подключения и отсутствие контакта оголенных прово-
дов между собой и с металлическими частями аппаратуры (см. схему подключения на рис. 6).
Установка и подключение FM-антенны
• Вставьте входящую в комплект комнатную FM-антенну в гнездо FM ANT i на задней
панели сабвуфера, как показано на рис. 6. Устанавливайте антенну таким образом, чтобы
качество приема стало удовлетворительным, а потом закрепите антенну в этом положении.
Примечание. В домах со слабым FM-сигналом используйте внешнюю FM-антенну.
Рис. 5. Расположение АС
A
A A
A
A
A
30° 30°
110° ± 10° 110° ± 10°
Правая фронтальная
колонка
Левая фронтальная
колонка
Сабвуфер
Левая тыловая
колонка
Правая тыловая
колонка
Центральная
колонка
HT-201

Правая фронтальная
колонка
Левая фронтальная
колонка
Левая тыловая
колонка
Правая тыловая
колонка
Центральная
колонка
FM-антенна
8
RUS
Подготовка к работе
Акустическая система HT-201 может быть подключена практически к любым источникам
аудиосигнала: CD/DVD/MP3-проигрывателям, звуковой карте ПК и т. п. (см. рис. 7).
Предупреждение! Перед подключением все компоненты системы должны быть вы-
ключены.
• Для подключения АС к CD/MP3-плеерам, звуковым картам ПК используйте сигнальные ка-
бели 2RCA к mini-jack (входят в комплект). Подключите 2RCA-джеки и мини-джеки кабелей,
как показано на схемах на рис. 7.
• Для подключения АС к CD/DVD/AUX-проигрывателям, TV используйте стереофонические
сигнальные кабели 2RCA к 2RCA (не входят в комплект) (см. рис. 7).

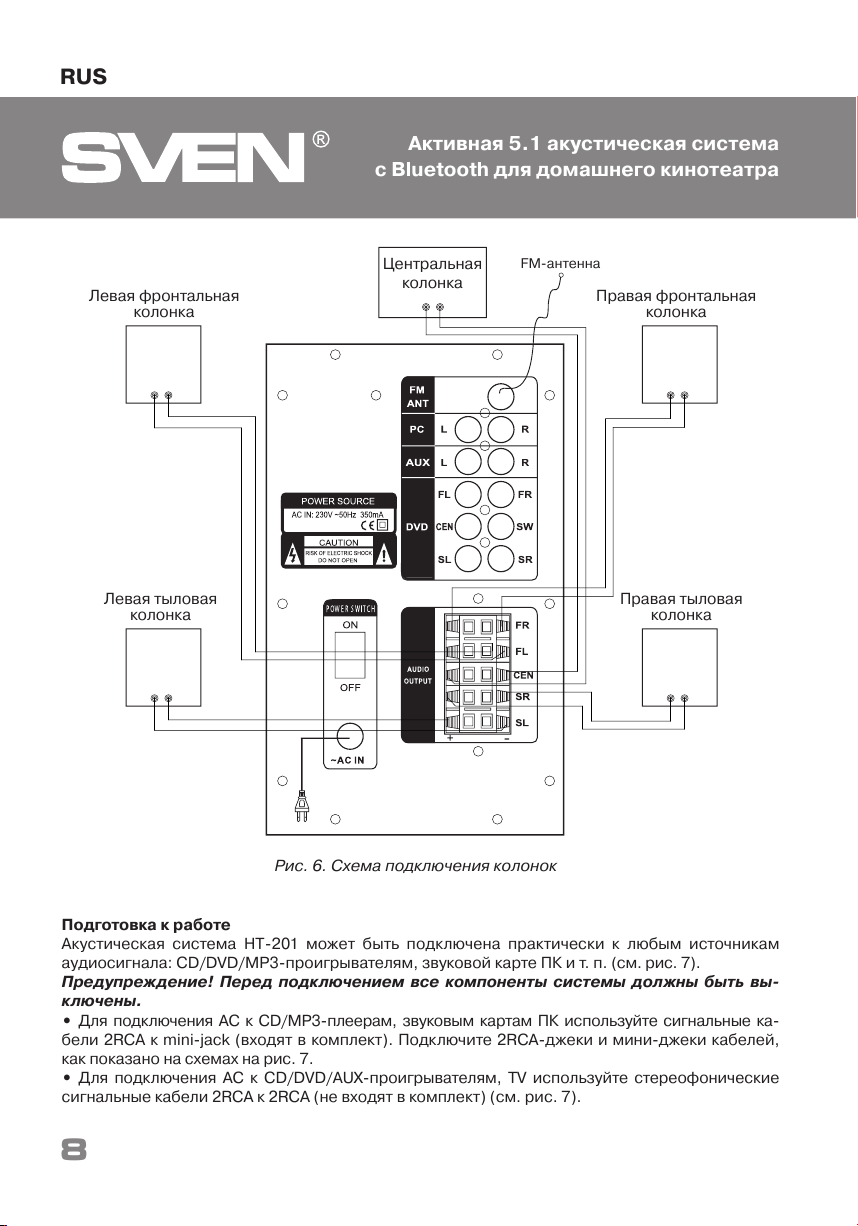

Рис. 6. Схема подключения колонок
Активная 5.1 акустическая система
с Bluetooth для домашнего кинотеатра

Звуковая карта,
CD-проигрыватель,
MP3-плеер
Cигнальный кабель
2RCA к mini-jack
DVD-плеер
Cигнальные кабели
2RCA к 2RCA
RUS
9
Руководство по эксплуатации HT-201
Включение системы
• Подключите шнур питания o к сетевой розетке.
• Включите питание АС выключателем POWER ON/OFF (m, положение ON) на задней стенке
сабвуфера. Нажмите кнопку a на ПДУ или кнопку ST.BY e на панели управления
сабвуфера, засветится информационный LED-дисплей (a, рис. 1). Cистема готова к работе.
Выбор источников сигнала
• В АС имеется 2 стереоаудиовхода (AUX, PC) и 5.1-вход DVD на задней панели сабвуфера,
а также два порта (SD и USB) на его боковой панели. АС автоматически перейдет в режим
проигрывателя, если установить один из носителей (USB flash или SD/ММС card) в соответст-
вующие разъемы g (рис. 2). Выберите нужный источник сигнала кнопкой INPUT b на пане-
ли управления или кнопками USB/SD a, AUX/PC b, FM n, BT p, DVD r на ПДУ (рис. 4). На
LED-дисплее a сабвуфера высветится соответствующая надпись, а также загорятся соот-
ветствующие индикаторы.
Рис. 7. Схемы подключения к источникам аудиосигнала
Cигнальные кабели
2RCA к mini-jack
5.1-канальная
звуковая карта
SD/MMC
CARD
US
Подключение
USB/SD-карт
SD
USB

10
RUS
Примечание. Если одновременно задействованы USB- и SD-порты, выбрать носитель
можно кнопками INPUT b на передней панели сабвуфера или кнопкой a на ПДУ.

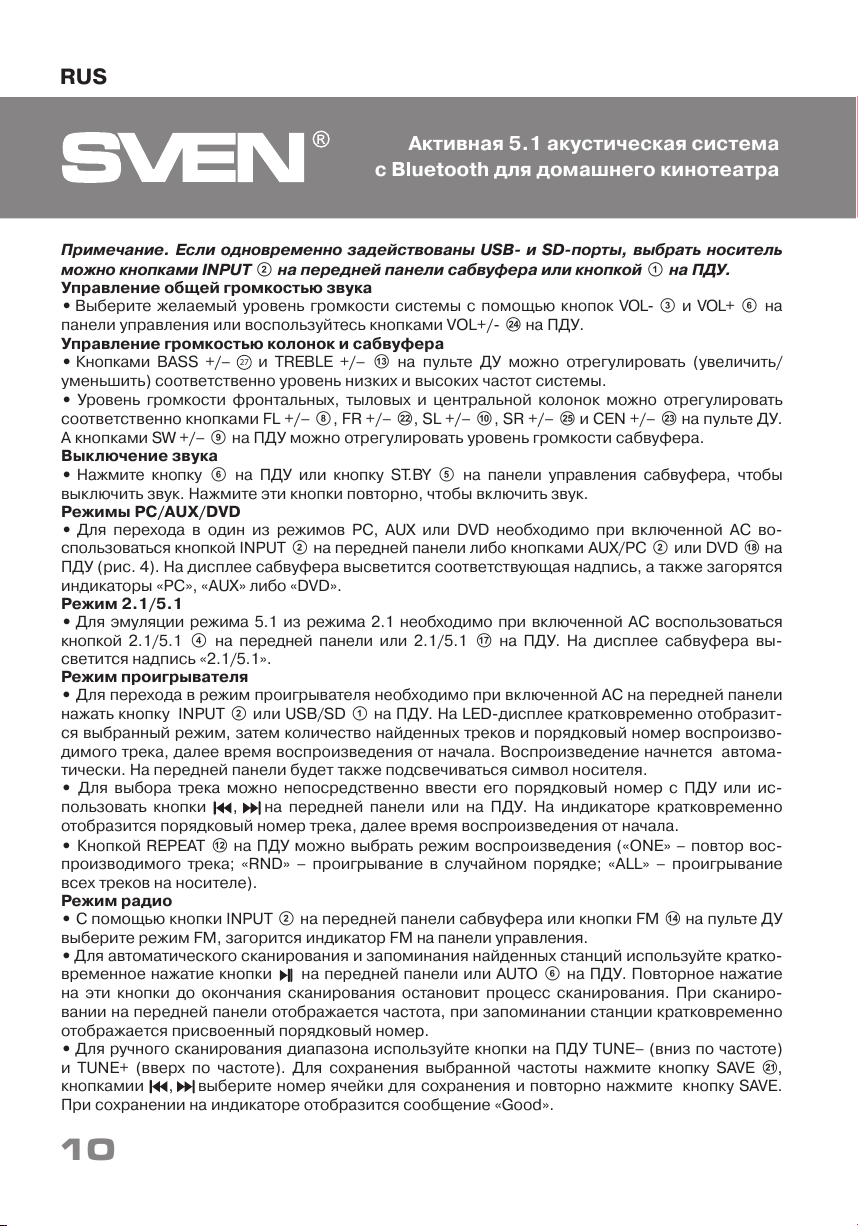

Управление общей громкостью звука
• Выберите желаемый уровень громкости системы с помощью кнопок VOL- c и VOL+ f на
панели управления или воспользуйтесь кнопками VOL+/- x на ПДУ.
Управление громкостью колонок и сабвуфера
• Кнопками BASS +/– и TREBLE +/– m на пульте ДУ можно отрегулировать (увеличить/
уменьшить) соответственно уровень низких и высоких частот системы.
• Уровень громкости фронтальных, тыловых и центральной колонок можно отрегулировать
соответственно кнопками FL +/– h, FR +/– v, SL +/– j, SR +/– y и CEN +/– w на пульте ДУ.
А кнопками SW +/– i на ПДУ можно отрегулировать уровень громкости сабвуфера.
Выключение звука
• Нажмите кнопку f на ПДУ или кнопку ST.BY e на панели управления сабвуфера, чтобы
выключить звук. Нажмите эти кнопки повторно, чтобы включить звук.
Режимы PC/AUX/DVD
• Для перехода в один из режимов PC, AUX или DVD необходимо при включенной АС во-
спользоваться кнопкой INPUT b на передней панели либо кнопками AUX/PC b или DVD r на
ПДУ (рис. 4). На дисплее сабвуфера высветится соответствующая надпись, а также загорятся
индикаторы «PC», «AUX» либо «DVD».
Режим 2.1/5.1
• Для эмуляции режима 5.1 из режима 2.1 необходимо при включенной АС воспользоваться
кнопкой 2.1/5.1 d на передней панели или 2.1/5.1 q на ПДУ. На дисплее сабвуфера вы-
светится надпись «2.1/5.1».
Режим проигрывателя
• Для перехода в режим проигрывателя необходимо при включенной АС на передней панели
нажать кнопку INPUT b или USB/SD a на ПДУ. На LED-дисплее кратковременно отобразит-
ся выбранный режим, затем количество найденных треков и порядковый номер воспроизво-
димого трека, далее время воспроизведения от начала. Воспроизведение начнется автома-
тически. На передней панели будет также подсвечиваться символ носителя.
• Для выбора трека можно непосредственно ввести его порядковый номер с ПДУ или ис-
пользовать кнопки , на передней панели или на ПДУ. На индикаторе кратковременно
отобразится порядковый номер трека, далее время воспроизведения от начала.
• Кнопкой REPEAT l на ПДУ можно выбрать режим воспроизведения («ONE» – повтор вос-
производимого трека; «RND» – проигрывание в случайном порядке; «ALL» – проигрывание
всех треков на носителе).
Режим радио
• С помощью кнопки INPUT b на передней панели сабвуфера или кнопки FM n на пульте ДУ
выберите режим FM, загорится индикатор FM на панели управления.
• Для автоматического сканирования и запоминания найденных станций используйте кратко-
временное нажатие кнопки на передней панели или AUTO f на ПДУ. Повторное нажатие
на эти кнопки до окончания сканирования остановит процесс сканирования. При сканиро-
вании на передней панели отображается частота, при запоминании станции кратковременно
отображается присвоенный порядковый номер.
• Для ручного сканирования диапазона используйте кнопки на ПДУ TUNE– (вниз по частоте)
и TUNE+ (вверх по частоте). Для сохранения выбранной частоты нажмите кнопку SAVE u,
кнопкамии , выберите номер ячейки для сохранения и повторно нажмите кнопку SAVE.
При сохранении на индикаторе отобразится сообщение «Good».
27
Активная 5.1 акустическая система
с Bluetooth для домашнего кинотеатра

• При наличии в памяти запомненных станций переключение осуществляется кратковре-
менным нажатием кнопок , на передней панели или e, t на ПДУ. Частоту станции
можно также ввести с помощью цифрового поля. Радио настроится на заданную частоту
через 2-3 сек.

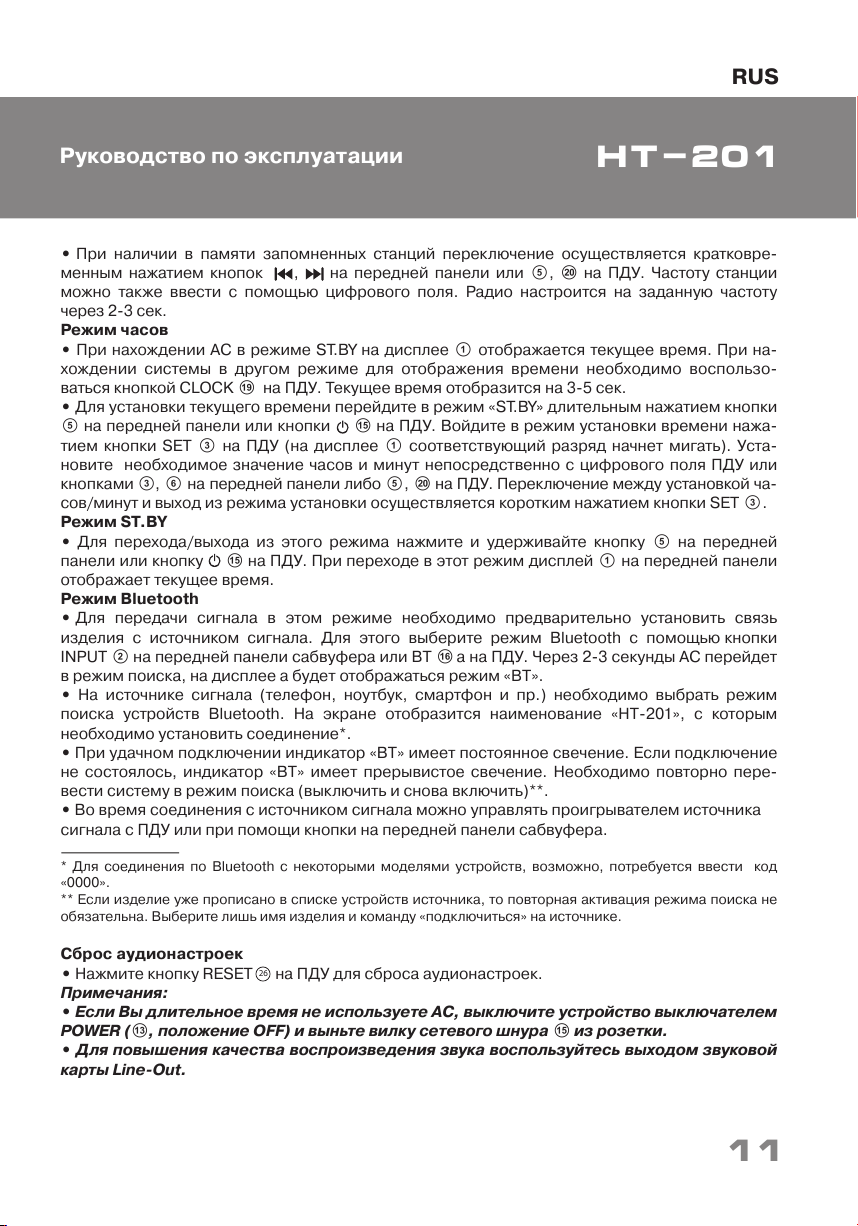

Режим часов
• При нахождении АС в режиме ST.BY на дисплее a отображается текущее время. При на-
хождении системы в другом режиме для отображения времени необходимо воспользо-
ваться кнопкой CLOCK s на ПДУ. Текущее время отобразится на 3-5 сек.
• Для установки текущего времени перейдите в режим «ST.BY» длительным нажатием кнопки
e на передней панели или кнопки o на ПДУ. Войдите в режим установки времени нажа-
тием кнопки SET c на ПДУ (на дисплее a соответствующий разряд начнет мигать). Уста-
новите необходимое значение часов и минут непосредственно с цифрового поля ПДУ или
кнопками c, f на передней панели либо e, t на ПДУ. Переключение между установкой ча-
сов/минут и выход из режима установки осуществляется коротким нажатием кнопки SET c.
Режим ST.BY
• Для перехода/выхода из этого режима нажмите и удерживайте кнопку e на передней
панели или кнопку o на ПДУ. При переходе в этот режим дисплей a на передней панели
отображает текущее время.
Режим Bluetooth
• Для передачи сигнала в этом режиме необходимо предварительно установить связь
изделия с источником сигнала. Для этого выберите режим Bluetooth с помощью кнопки
INPUT b на передней панели сабвуфера или BT p a на ПДУ. Через 2-3 секунды АС перейдет
в режим поиска, на дисплее a будет отображаться режим «BT».
• На источнике сигнала (телефон, ноутбук, смартфон и пр.) необходимо выбрать режим
поиска устройств Bluetooth. На экране отобразится наименование «HT-201», с которым
необходимо установить соединение*.
• При удачном подключении индикатор «BT» имеет постоянное свечение. Если подключение
не состоялось, индикатор «BT» имеет прерывистое свечение. Необходимо повторно пере-
вести систему в режим поиска (выключить и снова включить)**.
• Во время соединения с источником сигнала можно управлять проигрывателем источника
сигнала с ПДУ или при помощи кнопки на передней панели сабвуфера.
* Для соединения по Bluetooth с некоторыми моделями устройств, возможно, потребуется ввести код
«0000».
** Если изделие уже прописано в списке устройств источника, то повторная активация режима поиска не
обязательна. Выберите лишь имя изделия и команду «подключиться» на источнике.
Сброс аудионастроек
• Нажмите кнопку RESET на ПДУ для сброса аудионастроек.
Примечания:
• Если Вы длительное время не используете АС, выключите устройство выключателем
POWER (m, положение OFF) и выньте вилку сетевого шнура o из розетки.
• Для повышения качества воспроизведения звука воспользуйтесь выходом звуковой
карты Line-Out.
RUS
11
Руководство по эксплуатации
26
HT-201

12
RUS
Если ни один из указанных выше способов не позволяет решить проблему, пожалуйста, об-
ратитесь за профессиональной консультацией в ближайший к Вам сервисный центр. Никогда
не пытайтесь ремонтировать изделие самостоятельно.

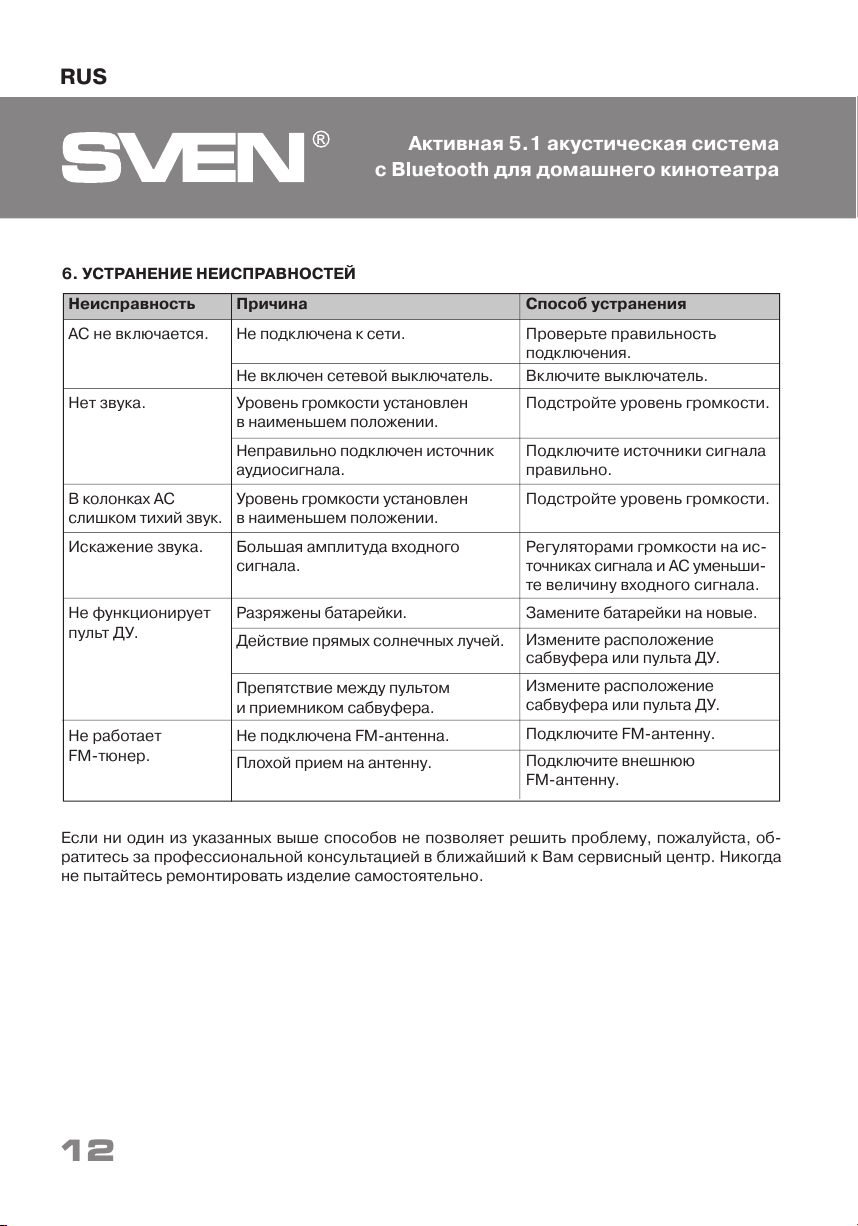

6. УСТРАНЕНИЕ НЕИСПРАВНОCТЕЙ
Неисправность
АС не включается.
Нет звука.
В колонках АС
слишком тихий звук.
Искажение звука.
Не функционирует
пульт ДУ.
Не работает
FM-тюнер.
Причина
Не подключена к сети.
Не включен сетевой выключатель.
Уровень громкости установлен
в наименьшем положении.
Неправильно подключен источник
аудиосигнала.
Уровень громкости установлен
в наименьшем положении.
Большая амплитуда входного
сигнала.
Разряжены батарейки.
Действие прямых солнечных лучей.
Препятствие между пультом
и приемником сабвуфера.
Не подключена FM-антенна.
Плохой прием на антенну.
Способ устранения
Проверьте правильность
подключения.
Включите выключатель.
Подстройте уровень громкости.
Подключите источники сигнала
правильно.
Подстройте уровень громкости.
Регуляторами громкости на ис-
точниках сигнала и АС уменьши-
те величину входного сигнала.
Замените батарейки на новые.
Измените расположение
сабвуфера или пульта ДУ.
Измените расположение
сабвуфера или пульта ДУ.
Подключите FM-антенну.
Подключите внешнюю
FM-антенну.
Активная 5.1 акустическая система
с Bluetooth для домашнего кинотеатра

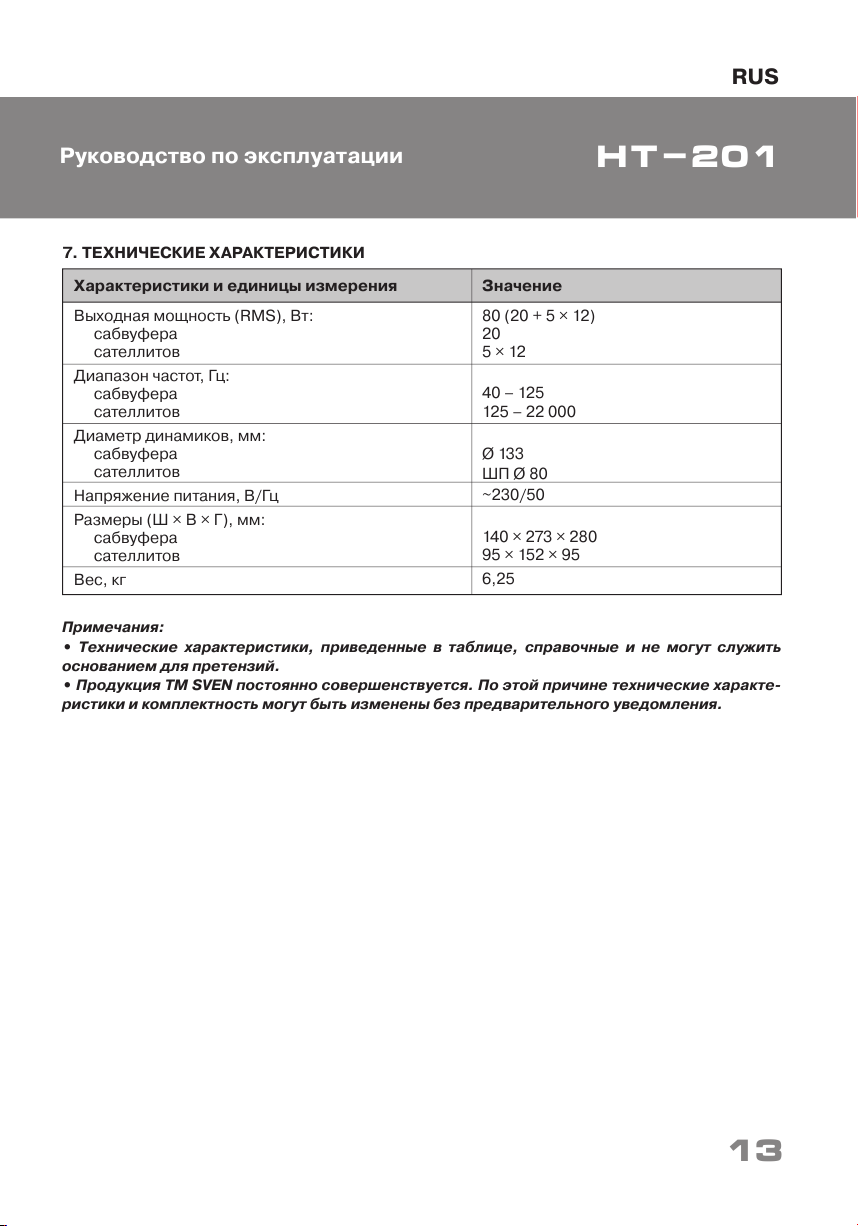

Характеристики и единицы измерения
Выходная мощность (RMS), Вт:
сабвуфера
сателлитов
Диапазон частот, Гц:
сабвуфера
сателлитов
Диаметр динамиков, мм:
сабвуфера
сателлитов
Напряжение питания, В/Гц
Размеры (Ш × В × Г), мм:
сабвуфера
сателлитов
Вес, кг
Значение
80 (20 + 5 × 12)
20
5 × 12
40 – 125
125 – 22 000
Ø 133
ШП Ø 80
~230/50
140 × 273 × 280
95 × 152 × 95
6,25
Примечания:
• Технические характеристики, приведенные в таблице, справочные и не могут служить
основанием для претензий.
• Продукция ТМ SVEN постоянно совершенствуется. По этой причине технические характе-
ристики и комплектность могут быть изменены без предварительного уведомления.
7. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
RUS
13
Руководство по эксплуатации HT-201

14
UKR
Технічна підтримка розміщена на сайтi www.sven.fi.
Також тут Ви зможете знайти оновлену версію цього Керівництва.
Дякуємо Вам за купівлю акустичної системи ТМ SVEN!
АВТОРСЬКЕ ПРАВО
© 2017. SVEN PTE. LTD. Версiя 1.0 (V 1.0).
Це Керівництво та інформація, що міститься в ньому, захищено авторським правом. Усі пра-
ва застережені.
ТОРГОВЕЛЬНІ МАРКИ
Усі торговельні марки є власністю їх законних власників.
ПОПЕРЕДЖЕННЯ ПРО ОБМЕЖЕННЯ ВІДПОВІДАЛЬНОСТІ
Незважаючи на докладені зусилля зробити Керівництво точнішим, можливі деякі невідповід-
ності. Інформація цього Керівництва надана на умовах «як є». Автор і видавець не несуть
жодної відповідальності перед особою або організацією за збитки або ушкодження, завдані
інформацією, що міститься у цьому Керівництві.
ЗМІСТ
RUS .................................................................................................
UKR ..................................................................................................
1. РЕКОМЕНДАЦІЇ ПОКУПЦЮ ..............................................................
2. КОМПЛЕКТНІСТЬ АС ....................................................................
3. ЗАХОДИ БЕЗПЕКИ ........................................................................
4. ТЕХНІЧНИЙ ОПИС ...............................................................................
5. ПІДГОТОВКА ТА ПОРЯДОК РОБОТИ ..........................................................
6. УСУНЕННЯ НЕСПРАВНОСТЕЙ...................................................................
7. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ .............................................................
ENG .................................................................................................
2
14
14
15
15
15
18
24
25
26
1. РЕКОМЕНДАЦІЇ ПОКУПЦЮ
• Акуратно розпакуйте виріб, простежте за тим, щоб усередині коробки не залишилося яке-
небудь приладдя. Перевірте пристрій на предмет пошкоджень. Якщо виріб пошкоджено при
транспортуванні, зверніться у фірму, що здійснює доставку; якщо виріб не функціонує, відра-
зу ж зверніться до продавця.
• Просимо Вас перевірити комплектність і наявність гарантійного талона. Переконайтеся
в тому, що в гарантійному талоні проставлено штамп магазину, розбірливий підпис або
штамп продавця і дата продажу, номер товару співпадає зі вказаним у талоні. Пам’ятайте,
що при втраті гарантійного талона або неспівпаданні номерів ви втрачаєте право на
гарантійний ремонт.
• Не включайте виріб одразу після того, як внесли його в приміщення, якщо надворі мінусова
температура! Розпакований виріб необхідно витримати в умовах кімнатної температури не
менше 4-х годин.
• Перед експлуатацією пристрою уважно ознайомтеся з цим Керівництвом і збережіть його
на увесь період користування.
• Перевезення і транспортування обладнання допускається лише у заводській упаковці.
• Не вимагає спеціальних умов для реалізації.
• Утилізацію проводити відповідно до правил утилізації побутової та комп’ютерної техніки.
Активна 5.1 акустична система
з Bluetooth для домашнього кінотеатру

15
Керівництво з експлуатації
UKR
HT-201

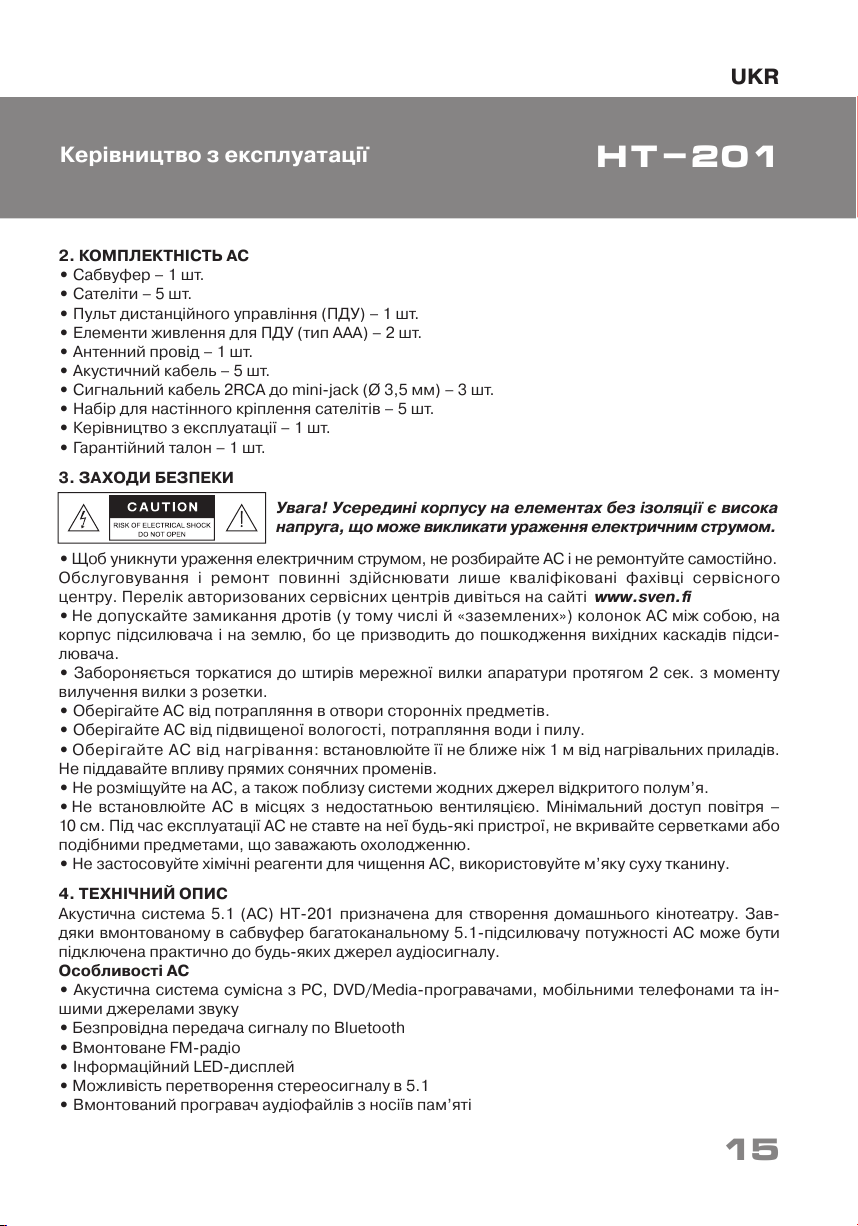

2. КОМПЛЕКТНІСТЬ АС
• Сабвуфер – 1 шт.
• Сателіти – 5 шт.
• Пульт дистанційного управління (ПДУ) – 1 шт.
• Елементи живлення для ПДУ (тип ААА) – 2 шт.
• Антенний провід – 1 шт.
• Акустичний кабель – 5 шт.
• Сигнальний кабель 2RCA до mini-jack (Ø 3,5 мм) – 3 шт.
• Набір для настінного кріплення сателітів – 5 шт.
• Керівництво з експлуатації – 1 шт.
• Гарантійний талон – 1 шт.
3. ЗАХОДИ БЕЗПЕКИ
• Щоб уникнути ураження електричним струмом, не розбирайте АС і не ремонтуйте самостійно.
Обслуговування і ремонт повинні здійснювати лише кваліфіковані фахівці сервісного
центру. Перелік авторизованих сервісних центрів дивіться на сайті www.sven.fi
• Не допускайте замикання дротів (у тому числі й «заземлених») колонок АС між собою, на
корпус підсилювача і на землю, бо це призводить до пошкодження вихідних каскадів підси-
лювача.
• Забороняється торкатися до штирів мережної вилки апаратури протягом 2 сек. з моменту
вилучення вилки з розетки.
• Оберігайте АС від потрапляння в отвори сторонніх предметів.
• Оберігайте АС від підвищеної вологості, потрапляння води і пилу.
• Оберігайте АС від нагрівання: встановлюйте її не ближе ніж 1 м від нагрівальних приладів.
Не піддавайте впливу прямих сонячних променів.
• Не розміщуйте на АС, а також поблизу системи жодних джерел відкритого полум’я.
• Не встановлюйте АС в місцях з недостатньою вентиляцією. Мінімальний доступ повітря –
10 см. Під час експлуатації АС не ставте на неї будь-які пристрої, не вкривайте серветками або
подібними предметами, що заважають охолодженню.
• Не застосовуйте хімічні реагенти для чищення АС, використовуйте м’яку суху тканину.
4. ТЕХНІЧНИЙ ОПИС
Акустична система 5.1 (АС) HT-201 призначена для створення домашнього кінотеатру. Зав-
дяки вмонтованому в сабвуфер багатоканальному 5.1-підсилювачу потужності АС може бути
підключена практично до будь-яких джерел аудіосигналу.
Особливості АС
• Акустична система сумісна з PC, DVD/Media-програвачами, мобільними телефонами та ін-
шими джерелами звуку
• Безпровідна передача сигналу по Bluetooth
• Вмонтоване FM-радіо
• Інформаційний LED-дисплей
• Можливість перетворення стереосигналу в 5.1
• Вмонтований програвач аудіофайлів з носіїв пам’ятi
Увага! Усередині корпусу на елементах без ізоляції є висока
напруга, що може викликати ураження електричним струмом.

16
UKR
BT USB/SDSLEEP PC
FM IRAUX DVD
+ +V O L- CH V O L C H-
2.1/5.1
S T. B Y
/ /
ba c d ef
Мал. 1. Панель управління сабвуфера
g
h
SD/MMC
CARD
USB
Мал. 2. Бічна
панель
сабвуфера
• Вмонтований годинник
• Роз’єми для підключення USB flash і SD card
• Пульт дистанційного управління
• Режими «Stand By», «Sleep»
• Можливість настінного кріплення сателітів
• Матеріал корпусу – дерево (MDF)
Будова АС
a LED-дисплей
b INPUT: перемикання входів, режимів
Bluetooth/DVD/ AUX/PC/ FM/ USB/ SD (корот-
кочас. натискання)
c VOL-/СН-/ : перехід на попередній трек
(короткочасне натискання в режимі програвач
або Bluetooth);
попередня станція* (короткочасне натискання
в режимі радіо);
зменшення гучності (тривале натискання)
d 2.1/5.1: вмикання/вимикання режиму пере-
творення стереосигналу в 5.1 (короткочасне
натискання для всіх режимів)
e ST.BY/ : відтворення/пауза (короткочасне
натискання в режимі програвач або Bluetooth);
автоматичний пошук старт/стоп (короткочасне
натискання в режимі радіо);
черговий режим (тривале натискання для всіх
режимів)
f VOL+/СН+/ : перехід на наступний трек (короткочасне натискання
в режимі програвач або Bluetooth);
наступна станція* (короткочасне натискання в режимі радіо);
збільшення гучності/тембру (тривале натискання)
g SD/MMC CARD: роз’єм для встановлення SD/MMC-карт** з музичними
файлами, записаними у форматі МР3
h USB: роз’єм для встановлення USB flash носія** з музичними файлами,
записаними у форматі МР3
i FM ANT: роз’єм для підключення антени приймача (див. мал. 3)
j PC: роз’єми для підключення ПК
k AUX: роз’єми для підключення лінійного входу
l DVD: роз’єми для підключення DVD
m ON/OFF: вимикач живлення
n AUDIO OUTPUT: роз’єми для підключення сателітів
o Шнур живлення
Активна 5.1 акустична система
з Bluetooth для домашнього кінотеатру

w
t
u
v
w
x
y
27
26
SLEEP
TREBLE BASS
SAVE
CEN+
CEN-
CLOCK
AUTO
FR- FR+ FL- FL+
SR- SR+ SL- SL+
SET
a
o
c
d
d
e
f
g
i
k
l
h
b
q
s
r
VOL
SW
1 2 3
456
987
+
-
+
-
TU NE-
TU NE +
CH+
CH-
FMBTAUX/PC
USB/SD 2.1/5.1
DVD
0RESETREPEAT
j
m
pn
++
- -
17
Керівництво з експлуатації
UKR
HT-201
Пульт дистанційного управління
a USB/SD: кнопка вмикання МР3-програвача з USB/SD носіїв**
b AUX/PC: вибір стереовходу AUX/PC
c SET: встановлення поточного часу (з режиму ST.BY)
d TUNE+/-: ручне сканування діапазону (в режимі радіо)
e CH-/ : перехід на попередній трек (в режимі програвач
або Bluetooth);
перехід на попередню станцію* (в режимі радіо)
f AUTO/ : запуск автоматичного сканування із запам’ятову-
ванням станцій у FM-діапазоні (в режимі радіо);
відтворення/пауза (короткочасне натискання в режимі програвач або Bluetooth)
g SLEEP: вибір часу функції «сплячий режим»
h FL-/+: регулювання гучності лівого фронтального каналу
i SW+/-: регулювання гучності сабвуфера
j SL-/+: регулювання гучності лівого тилового каналу
k 0-9: цифрове поле
l REPEAT: вибір режиму роботи програвача
m TREBLE+/-: регулювання тембру ВЧ
n FM: вмикання режиму радіо
o : вмикання/вимикання АС
p BT: вибір
режиму Bluetooth
q 2.1/5.1: вмикання/вимикання режиму перетворення стереосигналу в 5.1
r DVD: вибір входу DVD
Мал. 3. Задня панель
сабвуфера
Мал. 4. Пульт ДУ
i
j
k
l
m
n
o

18
UKR
s CLOCK: виклик даних поточного часу
t CH+/ : перехід на наступний трек ( в режимі програвач або Bluetooth )
перехід на наступну станцію * (в режимі радіо)
u SAVE: за пам’ятовування вибраної частоти (в режимі радіо)
v FR-/+: регулювання гучності правого фронтального каналу
w CEN-/+: регулювання гучності центрального каналу
x VOL+/-:
регулювання рівня гучності
y SR-/+: регулювання гучності правого тилового каналу
RESET: повернення до заводських налаштувань
BASS+/-: регулювання тембру НЧ
Встановлення батарейок у пульт ДУ
• Відкрийте відсік для батарейок на задній стороні пульта ДУ.
• Вставте 2 батарейки типу ААА (з комплекту).
• Закрийте відсік для батарейок.
Пр имітки :
• Використовуйте ПДУ під кутом, який не перевищує 30° на відстані не більше 7 метрів.
• Направте ПДУ на вікно ІЧ-приймача на сабвуфері.
• Якщо ПДУ не працює, перевірте наявність батарейок або замініть розряджені на нові.
• Виймайте батарейки з пульта, якщо не збираєтеся користуватися ним протягом три-
валого часу (понад тиждень).
5. ПІДГОТОВКА І ПОРЯДОК РОБОТИ
Розташування АС
• Для отримання кращого ефекту сприйняття АС слід розташувати колонки згідно з мал. 5.
Центр і фронтальна пара розташовані на лінії віртуального кола, радіусом якого є відстань від
слухача до центральної колонки, а центром кола – голова слухача. Відстань від слухача до
кожної з фронтальних колонок і центральної колонки рівні. Відстань між фронтальними
колонками дорівнює відстані від слухача до кожної з колонок. Тилові канали розташовані на
тій же відстані від слухача (також на лінії віртуального кола) під кутом приблизно 110° до осі
«слухач – екран».
• Уникайте встановлення колонок у кутах приміщень та безпосередньо біля стін, це може
призвести до виникнення небажаних резонансів і призвуків. Якщо це можливо, розташовуйте
АС на відстані не менше 20 см від стін.
• Для більш точного сприйняття бажано, щоб високочастотні твітери розташовувалися на
одному рівні з вухом слухача.
• Не рекомендується встановлювати колонки в ніші. Таке розміщення може спричинити
вплив на відтворення звуку, особливо у низькочастотному діапазоні.
• Сабвуфер випромінює ненапрямлений звук, тому його можна розташувати в будь-якому
місці кімнати, в якому сабвуфер звучатиме якнайкраще.
27
26
* Перемикання цих частот відбувається за наявності записаних у пам’яті АС станцій.
** Носії потрібно відформатувати в FAT, FAT32. Можна використовувати карти пам'яті SDHC class 10
і нижче. Не рекомендується підключення зовнішніх жорстких дисків та інших пристроїв, відмінних
від USB flash, – це може призвести до пошкодження АС. При використанні USB-носія ємністю понад
8 Gb можливе збільшення часу на обробку команд.
Активна 5.1 акустична система
з Bluetooth для домашнього кінотеатру

19
Керівництво з експлуатації
UKR
HT-201
Мал. 5. Розташування АС
A
A A
A
A
A
30° 30°
110° ± 10° 110° ± 10°
Права фронтальна
колонка
Ліва фронтальна
колонка
Сабвуфер
Ліва тилова
колонка
Права тилова
колонка
Центральна
колонка
Підключення колонок до сабвуфера
• Підключіть колонки до аудіовходу AUDIO OUTPUT n сабвуфера, як показано на мал. 6, ви-
користовуючи акустичні кабелі з комплекту. Зверніть увагу, що плюсові дроти колонок повинні
бути з’єднані з плюсовими клемами сабвуфера (+ → +), а мінусові дроти колонок — з мінусо-
вими клемами сабвуфера (– → –).
• Перевірте відповідність полярності підключення і відсутність контакту оголених дротів між
собою і з металевими частинами апаратури (див. схему підключення на мал. 6).
Встановлення і підключення FM-антени
• Вставте кімнатну FM-антену з комплекту в гніздо «FM ANT» i на задній панелі сабвуфера,
як показано на мал. 6. Встановлюйте антену так, щоб якість прийому стала задовільною, а по-
тім закріпіть антену в цьому положенні.
Примітка. У будинках зі слабким сигналом FM використовуйте зовнішню FM-антену.

20
UKR
Ліва тилова
колонка
Права тилова
колонка
Права фронтальна
колонка
Ліва фронтальна
колонка
Центральна
колонка
FM-антена
Підготовка до роботи
Акустична система HT-201 може бути підключена практично до будь-яких джерел аудіосиг-
налу: CD/DVD/MP3-програвачів, звукової карти ПК тощо (див. мал. 7).
Попередження! Перед підключенням всі компоненти системи повинні бути вимкнені.
• Для підключення АС до CD/MP3-плеєрів, звукових карт ПК використовуйте сигнальні кабе-
лі 2RCA до mini-jack (входять до комплекту). Підключіть 2RCA-джеки і міні-джеки кабелів, як
показано на схемах на мал. 7.
• Для підключення АС до CD/DVD/AUX-програвачів, TV використовуйте стереофонічні сиг-
нальні кабелі 2RCA до 2RCA (не входять до комплекту) (див. мал. 7).
Мал. 6. Схема підключення колонок
Активна 5.1 акустична система
з Bluetooth для домашнього кінотеатру
