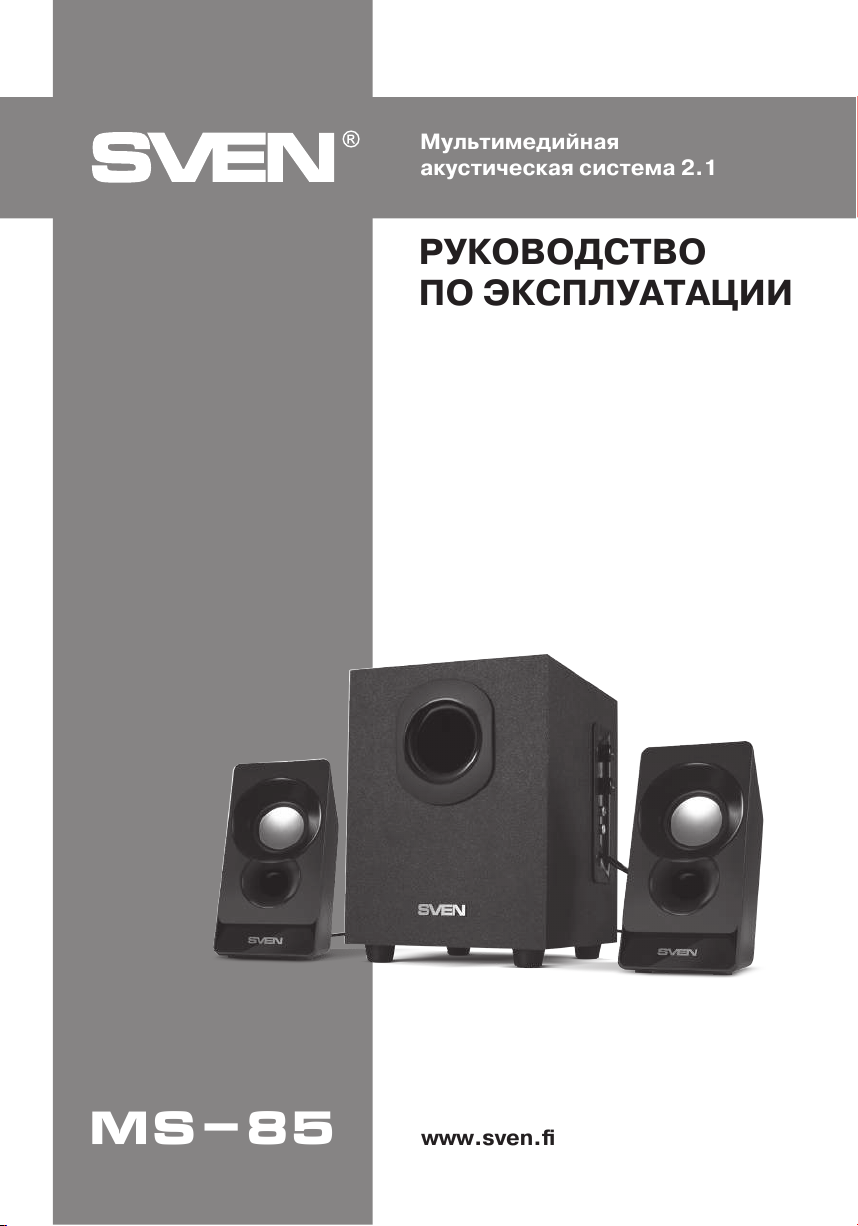

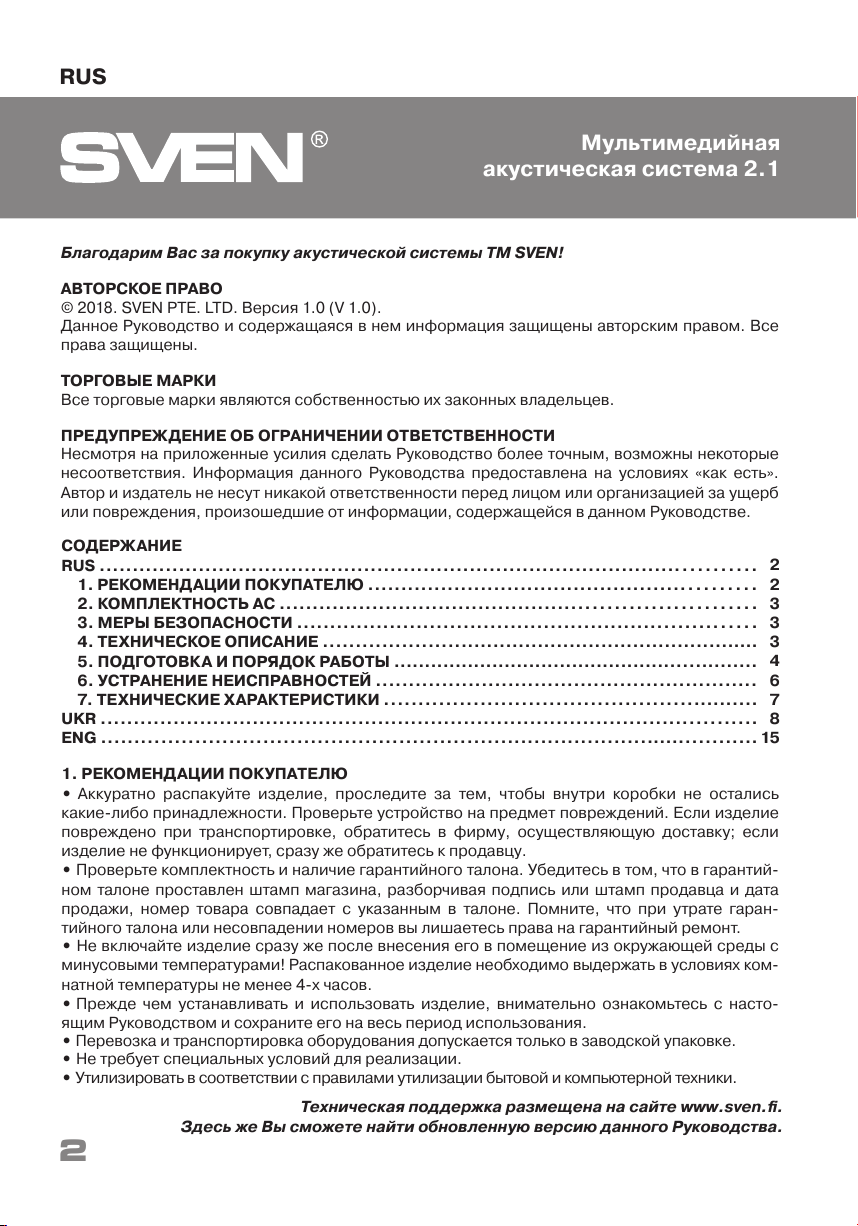

Sven MS-85 User manual

РУКОВОДСТВО
ПО ЭКСПЛУАТАЦИИ
www.sven.fi
Мультимедийная
акустическая система 2.1
MS-85

Благодарим Вас за покупку акустической системы ТМ SVEN!
АВТОРСКОЕ ПРАВО
© 2018. SVEN PTE. LTD. Версия 1.0 (V 1.0).
Данное Руководство и содержащаяся в нем информация защищены авторским правом. Все
права защищены.
ТОРГОВЫЕ МАРКИ
Все торговые марки являются собственностью их законных владельцев.
ПРЕДУПРЕЖДЕНИЕ ОБ ОГРАНИЧЕНИИ ОТВЕТСТВЕННОСТИ
Несмотря на приложенные усилия сделать Руководство более точным, возможны некоторые
несоответствия. Информация данного Руководства предоставлена на условиях «как есть».
Автор и издатель не несут никакой ответственности перед лицом или организацией за ущерб
или повреждения, произошедшие от информации, содержащейся в данном Руководстве.
СОДЕРЖАНИЕ
RUS ..................................................................................................
1. РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ .........................................................
2. КОМПЛЕКТНОСТЬ АС .....................................................................
3. МЕРЫ БЕЗОПАСНОСТИ ....................................................................
4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ ....................................................................
5. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ ...........................................................
6. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ..........................................................
7. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ .......................................................
UKR ...................................................................................................
ENG ..................................................................................................
2
2
3
3
3
4
6
7
8
15
1. РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ
• Аккуратно распакуйте изделие, проследите за тем, чтобы внутри коробки не остались
какие-либо принадлежности. Проверьте устройство на предмет повреждений. Если изделие
повреждено при транспортировке, обратитесь в фирму, осуществляющую доставку; если
изделие не функционирует, сразу же обратитесь к продавцу.
• Проверьте комплектность и наличие гарантийного талона. Убедитесь в том, что в гарантий-
ном талоне проставлен штамп магазина, разборчивая подпись или штамп продавца и дата
продажи, номер товара совпадает с указанным в талоне. Помните, что при утрате гаран-
тийного талона или несовпадении номеров вы лишаетесь права на гарантийный ремонт.
• Не включайте изделие сразу же после внесения его в помещение из окружающей среды с
минусовыми температурами! Распакованное изделие необходимо выдержать в условиях ком-
натной температуры не менее 4-х часов.
• Прежде чем устанавливать и использовать изделие, внимательно ознакомьтесь с насто-
ящим Руководством и сохраните его на весь период использования.
• Перевозка и транспортировка оборудования допускается только в заводской упаковке.
• Не требует специальных условий для реализации.
• Утилизировать в соответствии с правилами утилизации бытовой и компьютерной техники.
Техническая поддержка размещена на сайте www.sven.fi.
Здесь же Вы сможете найти обновленную версию данного Pуководства.
2
RUS
Мультимедийная
акустическая система 2.1

3
MS-85
RUS
Руководство по эксплуатации

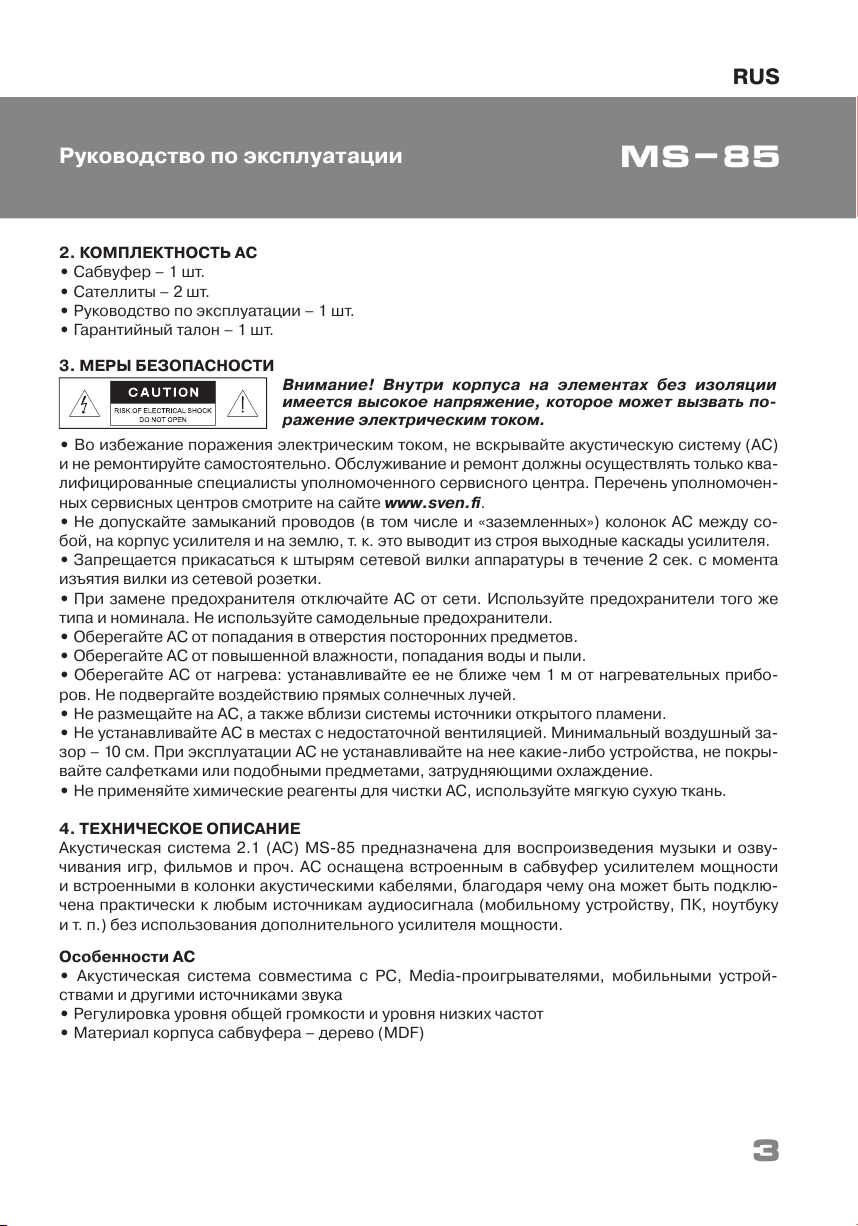

2. КОМПЛЕКТНОСТЬ АС
• Сабвуфер – 1 шт.
• Сателлиты – 2 шт.
• Руководство по эксплуатации – 1 шт.
• Гарантийный талон – 1 шт.
3. МЕРЫ БЕЗОПАСНОСТИ
• Во избежание поражения электрическим током, не вскрывайте акустическую систему (АС)
и не ремонтируйте самостоятельно. Обслуживание и ремонт должны осуществлять только ква-
лифицированные специалисты уполномоченного сервисного центра. Перечень уполномочен-
ных сервисных центров смотрите на сайте www.sven.fi.
• Не допускайте замыканий проводов (в том числе и «заземленных») колонок АС между со-
бой, на корпус усилителя и на землю, т. к. это выводит из строя выходные каскады усилителя.
• Запрещается прикасаться к штырям сетевой вилки аппаратуры в течение 2 сек. с момента
изъятия вилки из сетевой розетки.
• При замене предохранителя отключайте АС от сети. Используйте предохранители того же
типа и номинала. Не используйте самодельные предохранители.
• Оберегайте АС от попадания в отверстия посторонних предметов.
• Оберегайте АС от повышенной влажности, попадания воды и пыли.
• Оберегайте АС от нагрева: устанавливайте ее не ближе чем 1 м от нагревательных прибо-
ров. Не подвергайте воздействию прямых солнечных лучей.
• Не размещайте на АС, а также вблизи системы источники открытого пламени.
• Не устанавливайте АС в местах с недостаточной вентиляцией. Минимальный воздушный за-
зор – 10 см. При эксплуатации АС не устанавливайте на нее какие-либо устройства, не покры-
вайте салфетками или подобными предметами, затрудняющими охлаждение.
• Не применяйте химические реагенты для чистки АС, используйте мягкую сухую ткань.
4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ
Акустическая система 2.1 (АС) MS-85 предназначена для воспроизведения музыки и озву-
чивания игр, фильмов и проч. АС оснащена встроенным в сабвуфер усилителем мощности
и встроенными в колонки акустическими кабелями, благодаря чему она может быть подклю-
чена практически к любым источникам аудиосигнала (мобильному устройству, ПК, ноутбуку
и т. п.) без использования дополнительного усилителя мощности.
Особенности АС
• Акустическая система совместима с PC, Media-проигрывателями, мобильными устрой-
ствами и другими источниками звука
• Регулировка уровня общей громкости и уровня низких частот
• Материал корпуса сабвуфера – дерево (MDF)
Внимание! Внутри корпуса на элементах без изоляции
имеется высокое напряжение, которое может вызвать по-
ражение электрическим током.

4

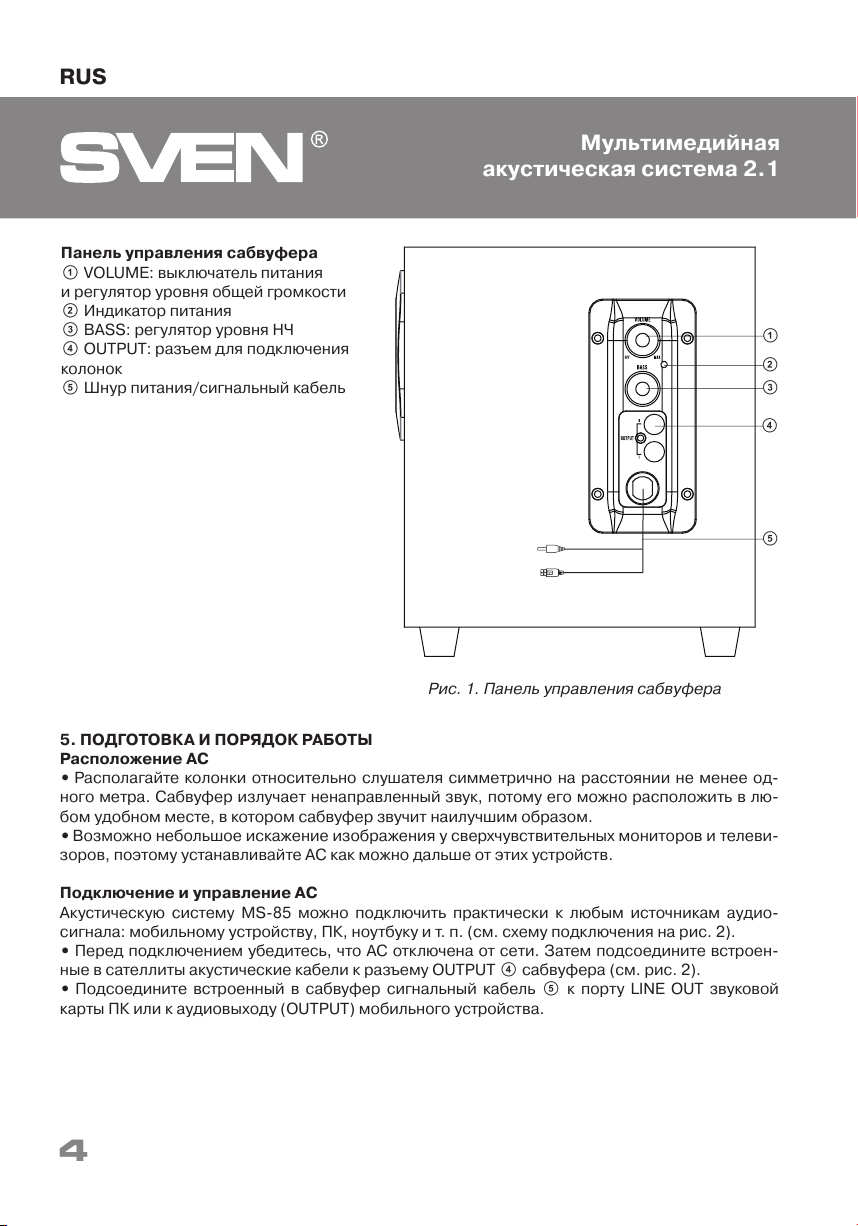

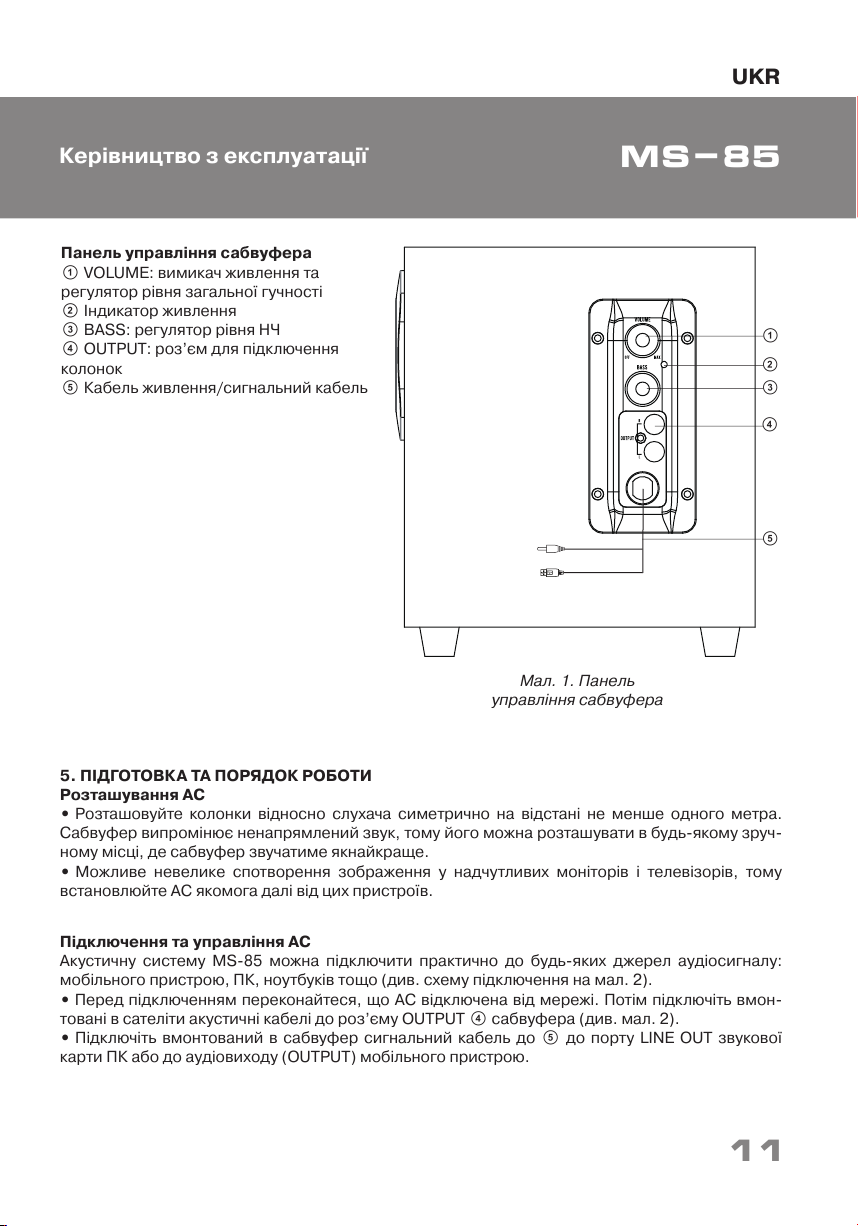

Панель управления сабвуфера
a VOLUME: выключатель питания
и регулятор уровня общей громкости
b Индикатор питания
c BASS: регулятор уровня НЧ
d OUTPUT: разъем для подключения
колонок
e Шнур питания/сигнальный кабель
Рис. 1. Панель управления сабвуфера
RUS
5. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ
Расположение АС
• Располагайте колонки относительно слушателя симметрично на расстоянии не менее од-
ного метра. Сабвуфер излучает ненаправленный звук, потому его можно расположить в лю-
бом удобном месте, в котором сабвуфер звучит наилучшим образом.
• Возможно небольшое искажение изображения у сверхчувствительных мониторов и телеви-
зоров, поэтому устанавливайте АС как можно дальше от этих устройств.
Подключение и управление АС
Акустическую систему MS-85 можно подключить практически к любым источникам аудио-
сигнала: мобильному устройству, ПК, ноутбуку и т. п. (см. схему подключения на рис. 2).
• Перед подключением убедитесь, что АС отключена от сети. Затем подсоедините встроен-
ные в сателлиты акустические кабели к разъему OUTPUT d сабвуфера (см. рис. 2).
• Подсоедините встроенный в сабвуфер сигнальный кабель e к порту LINE OUT звуковой
карты ПК или к аудиовыходу (OUTPUT) мобильного устройства.
c
a
d
Мультимедийная
акустическая система 2.1
e
b

5
MS-85
RUS
Руководство по эксплуатации

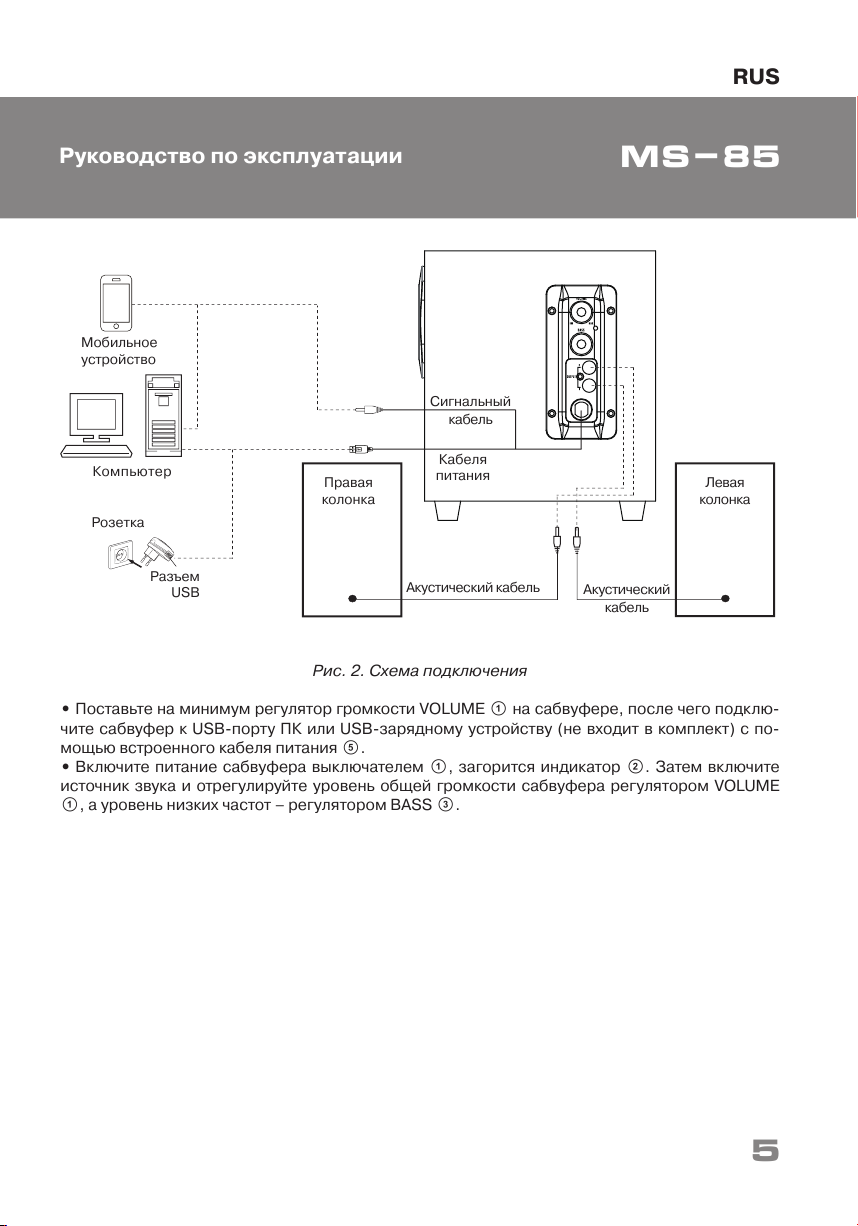

Акустический кабель Акустический
кабель
Мобильное
устройство
Компьютер
• Поставьте на минимум регулятор громкости VOLUME a на сабвуфере, после чего подклю-
чите сабвуфер к USB-порту ПК или USB-зарядному устройству (не входит в комплект) с по-
мощью встроенного кабеля питания e.
• Включите питание сабвуфера выключателем a, загорится индикатор b. Затем включите
источник звука и отрегулируйте уровень общей громкости сабвуфера регулятором VOLUME
a, а уровень низких частот – регулятором BASS c.
Рис. 2. Схема подключения
Правая
колонка
Левая
колонка
Разъем
USB
Розетка
Кабеля
питания
Сигнальный
кабель

Неисправность
АС не включается.
Нет звука.
В колонках АС
слишком тихий звук.
Искажение звука.
Причина
Не подключена к сети.
Не включен сетевой выключатель.
Регулятор громкости установлен
в положение наименьшей громкости.
Неправильно подключен источник
аудиосигнала.
Регулятор громкости установлен
в положение наименьшей громкости.
Большая амплитуда входного
сигнала.
Способ устранения
Проверьте правильность
подключения.
Включите выключатель.
Подстройте регулятор
громкости.
Подключите источники сигнала
правильно.
Подстройте регулятор
громкости.
Регуляторами громкости на ис-
точниках сигнала и АС уменьши-
те величину входного сигнала.
Если ни один из указанных выше способов не решает проблему, обратитесь за профессио-
нальной консультацией в ближайший сервисцентр. Не ремонтируйте изделие самостоятельно.

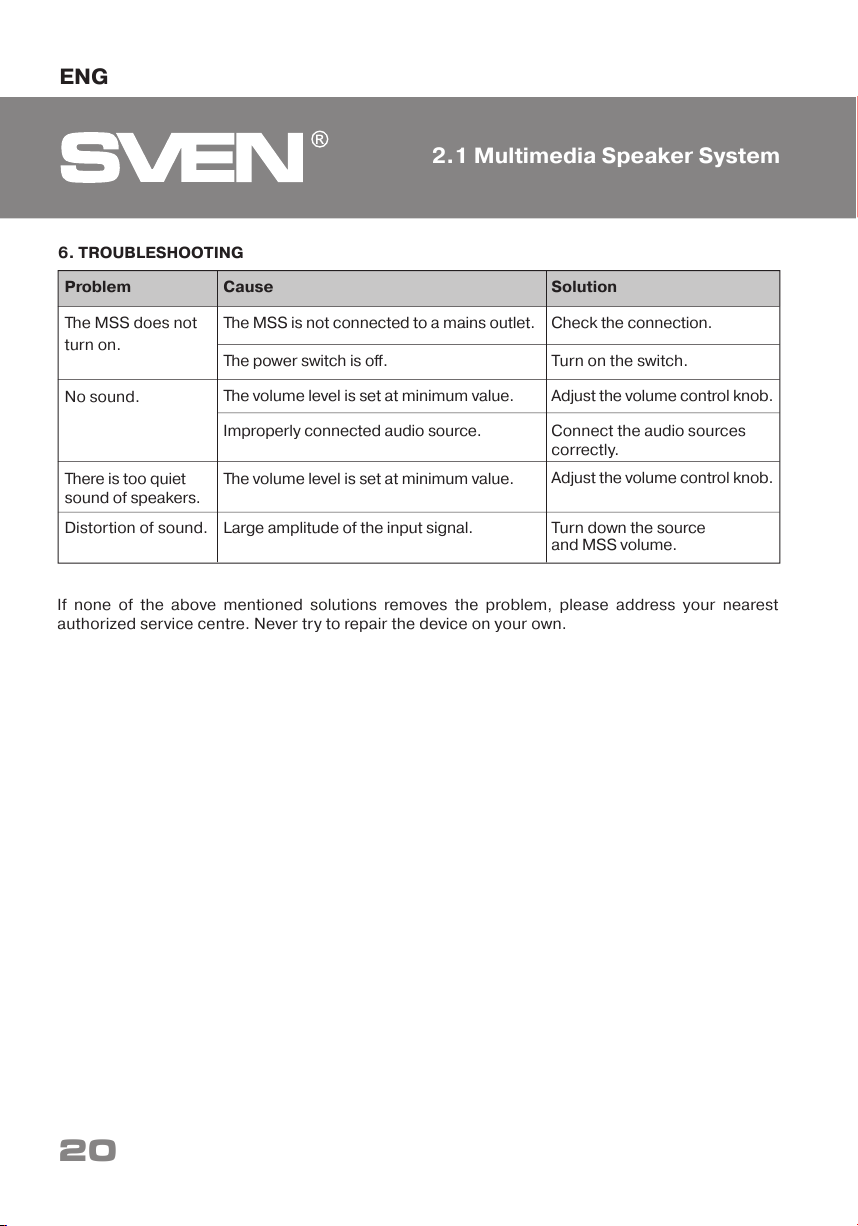

6. УСТРАНЕНИЕ НЕИСПРАВНОCТЕЙ
6
RUS
Мультимедийная
акустическая система 2.1

Значение
10 (5 + 2 × 2,5)
5
2 × 2,5
50 – 20 000
Ø 100
Ø 45
USB / DC 5V
158 × 207 × 183
76 × 150 × 115
1,55
Характеристики и единицы измерения
Выходная мощность (RMS), Вт
сабвуфера
сателлитов
Диапазон частот, Гц
Диаметр динамиков, мм
сабвуфера
сателлитов
Напряжение питания, В/Гц
Размеры (Ш × В × Г), мм
сабвуфера
сателлитов (одной колонки)
Вес, кг
7. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Примечания:
• Технические характеристики, приведенные в таблице, справочные и не могут слу-
жить основанием для претензий.
• Продукция ТМ SVEN постоянно совершенствуется. По этой причине технические ха-
рактеристики и комплектность могут быть изменены без предварительного уведом-
ления.
RUS
7
Руководство по эксплуатации MS-85

КЕРІВНИЦТВО
З ЕКСПЛУАТАЦІЇ
www.sven.fi
Мультимедійна
акустична система 2.1
MS-85

Дякуємо Вам за купівлю акустичної системи ТМ SVEN!
АВТОРСЬКЕ ПРАВО
© 2018. SVEN PTE. LTD. Версiя 1.0 (V 1.0).
Це Керівництво та інформація, що міститься в ньому, захищено авторським правом. Усі права
застережені.
ТОРГОВЕЛЬНІ МАРКИ
Усі торговельні марки є власністю їх законних власників.
ПОПЕРЕДЖЕННЯ ПРО ОБМЕЖЕННЯ ВІДПОВІДАЛЬНОСТІ
Незважаючи на докладені зусилля зробити Керівництво точнішим, можливі деякі невідповід-
ності. Інформація цього Керівництва надана на умовах «як є». Автор і видавець не несуть жод-
ної відповідальності перед особою або організацією за збитки або ушкодження, завдані
інформацією, що міститься у цьому Керівництві.
ЗМІСТ
RUS ..........................................................................................................
UKR ..........................................................................................................
1. РЕКОМЕНДАЦІЇ ПОКУПЦЕВІ ...............................................................
2. КОМПЛЕКТНІСТЬ АС .....................................................................
3. ЗАХОДИ БЕЗПЕКИ .........................................................................
4. ТЕХНІЧНИЙ ОПИС ...............................................................................
5. ПІДГОТОВКА ТА ПОРЯДОК РОБОТИ ...........................................................

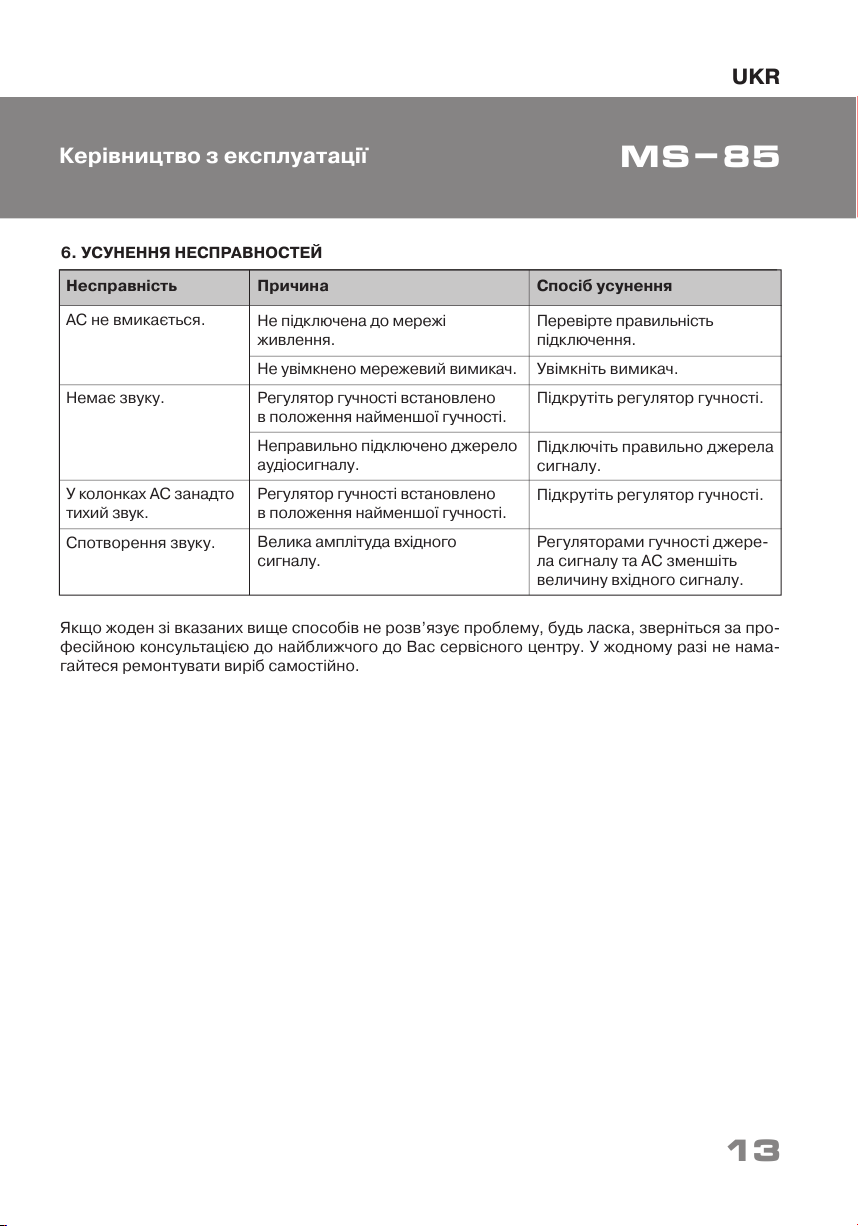

6. УСУНЕННЯ НЕСПРАВНОСТЕЙ ..............................................................
7. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ .............................................................
ENG ..................................................................................................
2
8
9
10
10
10
11
13
14
15
1. РЕКОМЕНДАЦІЇ ПОКУПЦЕВІ
• Акуратно розпакуйте виріб, простежте за тим, щоб усередині коробки не залишилося яке-
небудь приладдя. Перевірте пристрій на предмет пошкоджень. Якщо виріб пошкоджено при
транспортуванні, зверніться у фірму, що здійснює доставку; якщо виріб не функціонує, відра-
зу ж зверніться до продавця.
• Просимо Вас перевірити комплектність і наявність гарантійного талона. Переконайтеся в тому,
що в гарантійному талоні проставлено штамп магазину, розбірливий підпис або штамп про-
давця і дата продажу, номер товару співпадають зі вказаними у талоні.
• Не вмикайте виріб одразу після того, як внесли його в приміщення, якщо надворі мінусова
температура! Розпакований виріб необхідно витримати в умовах кімнатної температури не
менше 4-х годин.
• Перед експлуатацією пристрою уважно ознайомтеся з цим Керівництвом і збережіть його на
увесь період користування.
• Перевезення і транспортування обладнання допускається лише у заводській упаковці.
• Не вимагає спеціальних умов для реалізації.
• Утилізацію проводити відповідно до правил утилізації побутової та комп’ютерної техніки.
Технічна підтримка розміщена на сайтi www.sven.fi.
Також тут Ви зможете знайти оновлену версію цього Керівництва.
9
MS-85
UKR
Керівництво з експлуатації

2. КОМПЛЕКТНІСТЬ АС
• Сабвуфер – 1 шт.
• Сателіти – 2 шт.
• Керівництво з експлуатації – 1 шт.
• Гарантійний талон – 1 шт.
3. ЗАХОДИ БЕЗПЕКИ
• Щоб уникнути ураження електричним струмом, не розбирайте АС і не ремонтуйте самос-
тійно. Обслуговування і ремонт повинні здійснювати лише кваліфіковані фахівці сервіс-
ного центру. Перелік авторизованих сервісних центрів дивіться на сайті www.sven.fi.
• Не допускайте замикання дротів (у тому числі й «заземлених») колонок АС між собою, на
корпус підсилювача і на землю, бо це призводить до пошкодження вихідних каскадів підси-
лювача.
• Забороняється торкатися до штирів мережної вилки апаратури протягом 2 сек. з моменту
вилучення вилки з розетки.
• Під час заміни запобіжника відключайте АС від мережі. Використовуйте запобіжники того ж ти-
пу і номіналу. Не використовуйте саморобні запобіжники.
• Оберігайте АС від потрапляння в отвори сторонніх предметів.
• Оберігайте АС від підвищеної вологості, потрапляння води і пилу.
• Оберігайте АС від нагрівання: встановлюйте її не ближе ніж 1 м від нагрівальних при-
ладів. Не піддавайте впливу прямих сонячних променів.
• Не розміщуйте на АС, а також поблизу системи жодних джерел відкритого полум’я.
• Не встановлюйте АС в місцях з недостатньою вентиляцією. Мінімальний доступ повітря –
10 см. Під час експлуатації АС не ставте на неї будь-які пристрої, не вкривайте серветками
або подібними предметами, що заважають охолодженню.
• Не застосовуйте хімічні реагенти для чищення АС, використовуйте м’яку суху тканину.
4. ТЕХНІЧНИЙ ОПИС
Акустична система 2.1 (АС) MS-85 призначена для відтворення музики і озвучування ігор,
фільмів тощо. АС оснащена вмонтованим у сабвуфер підсилювачем потужності та вмон-
тованими в колонки акустичними кабелями, завдяки чому вона може бути підключена прак-
тично до будь-яких джерел аудіосигналу ( мобільного пристрою, ПК, ноутбуків тощо ) без ви-
користання додаткового підсилювача потужності .
Особливості акустичної системи
• Акустична система сумісна з PC, Media-програвачами, мобільними пристроями та іншими
джерелами звуку
• Регулювання рівня загальної гучності та рівня низьких частот
• Матеріал корпусу
cабвуфера – дерево (MDF)
Увага! Усередині корпусу на елементах без ізоляції є висока
напруга, що може викликати ураження електричним струмом.
10
UKR
Мультимедійна
акустична система 2.1

Панель управління сабвуфера
a VOLUME: вимикач живлення та
регулятор рівня загальної гучності
b Індикатор живлення
c BASS: регулятор рівня НЧ
d OUTPUT: роз’єм для підключення
колонок
e Кабель живлення/сигнальний кабель
5. ПІДГОТОВКА ТА ПОРЯДОК РОБОТИ
Розташування АС
• Розташовуйте колонки відносно слухача симетрично на відстані не менше одного метра.
Сабвуфер випромінює ненапрямлений звук, тому його можна розташувати в будь-якому зруч-
ному місці, де сабвуфер звучатиме якнайкраще.
• Можливе невелике спотворення зображення у надчутливих моніторів і телевізорів, тому
встановлюйте АС якомога далі від цих пристроїв.
Підключення та управління АС
Акустичну систему MS-85 можна підключити практично до будь-яких джерел аудіосигналу:
мобільного пристрою, ПК, ноутбуків тощо (див. схему підключення на мал. 2).
• Перед підключенням переконайтеся, що АС відключена від мережі. Потім підключіть вмон-
товані в сателіти акустичні кабелі до роз’єму OUTPUT d сабвуфера (див. мал. 2).
• Підключіть вмонтований в сабвуфер сигнальний кабель до e до порту LINE OUT звукової
карти ПК або до аудіовиходу (OUTPUT) мобільного пристрою.
c
a
d
e
b
11
UKR
Керівництво з експлуатації MS-85
Мал. 1. Панель
управління сабвуфера

Акустичний кабель Акустичний
кабель
Мобільний
пристрій
Комп’ютер
• Поставте на мінімум регулятор гучності VOLUME a на сабвуфері, після чого підключіть саб-
вуфер до USB-порту ПК або USB-зарядного пристрою (не входить до комплеку) за допо-
могою вмонтованого кабелю живлення e.
• Увімкніть живлення сабвуфера регулятором a, загориться індикатор b. Потім увімкніть
джерело звуку і відрегулюйте рівень загальної гучності сабвуфера регулятором VOLUME a,
а рівень низьких частот – регулятором BASS c.
Мал. 2. Схема підключення
Права
колонка
Ліва
колонка
Роз’єм
USB
Розетка
12
UKR
Мультимедійна
акустична система 2.1
Кабель
живлення
Сигнальний
кабель

6. УСУНЕННЯ НЕСПРАВНОCТЕЙ
Якщо жоден зі вказаних вище способів не розв’язує проблему, будь ласка, зверніться за про-
фесійною консультацією до найближчого до Вас сервісного центру. У жодному разі не нама-
гайтеся ремонтувати виріб самостійно.
Несправність
АС не вмикається.
Немає звуку.
У колонках АС занадто
тихий звук.
Спотворення звуку.
Причина
Не підключена до мережі
живлення.
Не увімкнено мережевий вимикач.
Регулятор гучності встановлено
в положення найменшої гучності.
Неправильно підключено джерело
аудіосигналу.
Регулятор гучності встановлено
в положення найменшої гучності.
Велика амплітуда вхідного
сигналу.
Спосіб усунення
Перевірте правильність
підключення.
Увімкніть вимикач.
Підкрутіть регулятор гучності.
Підключіть правильно джерела
сигналу.
Підкрутіть регулятор гучності.
Регуляторами гучності джере-
ла сигналу та АС зменшіть
величину вхідного сигналу.
13
MS-85
UKR
Керівництво з експлуатації

Значення
10 (5 + 2 × 2,5)
5
2 × 2,5
50 – 20,000
Ø 100
Ø 45
USB / DC 5V
158 × 207 × 183
76 × 150 × 115
1,55
Характеристики та одиниці виміру
Вихідна потужність (RMS), Вт
сабвуфера
сателітів
Діапазон частот, Гц
Діаметр динаміків, мм
сабвуфера
сателітів
Напруга живлення, В/Гц
Розміри (Ш × В × Г), мм
сабвуфера
сателітів (однієї колонки)
Вага, кг
14
7. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Примітки:
• Технічні характеристики, наведені в таблиці, довідкові і не можуть служити підста-
вою для претензій.
• Продукція торговельної марки SVEN постійно удосконалюється. З цієї причини тех-
нічні характеристики та комплектність можуть бути змінені без попереднього пові-
домлення.
UKR
Мультимедійна
акустична система 2.1

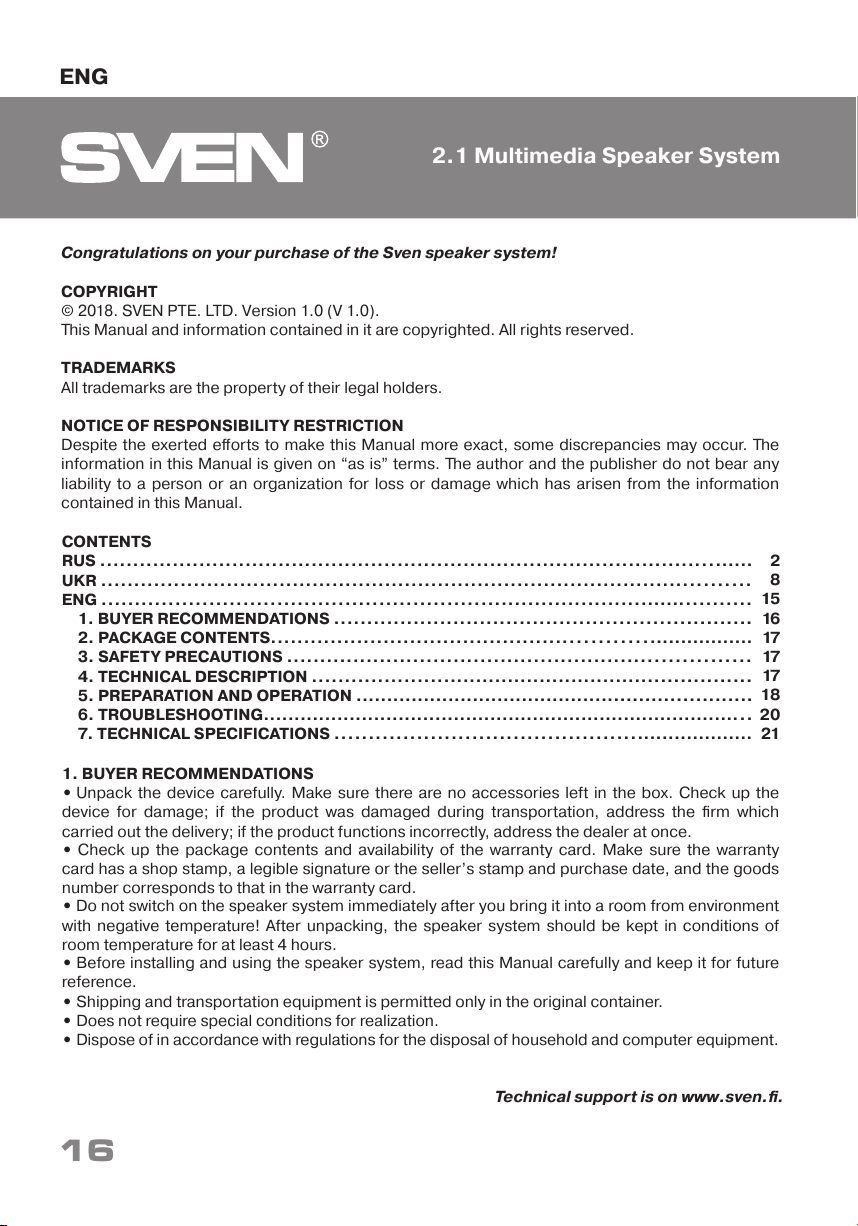

OPERATION
MANUAL
www.sven.fi
2.1 Multimedia Speaker System
MS-85

Congratulations on your purchase of the Sven speaker system!
COPYRIGHT
© 2018. SVEN PTE. LTD. Version 1.0 (V 1.0).
This Manual and information contained in it are copyrighted. All rights reserved.
TRADEMARKS
All trademarks are the property of their legal holders.
NOTICE OF RESPONSIBILITY RESTRICTION
Despite the exerted efforts to make this Manual more exact, some discrepancies may occur. The
information in this Manual is given on “as is” terms. The author and the publisher do not bear any
liability to a person or an organization for loss or damage which has arisen from the information
contained in this Manual.
CONTENTS
RUS ...................................................................................................
UKR ..................................................................................................
ENG .................................................................................................
1. BUYER RECOMMENDATIONS ..................................................
.............
2. PACKAGE CONTENTS.............................................................
............
3. SAFETY PRECAUTIONS .................................................. ...................
4. TECHNICAL DESCRIPTION .................................................... ................
5. PREPARATION AND OPERATION ..........................................
......................
6. TROUBLESHOOTING.................................
...............................................
7. TECHNICAL SPECIFICATIONS .................................................... ...........
2
8
15
16
17
17
17
18
20
21
1. BUYER RECOMMENDATIONS
• Unpack the device carefully. Make sure there are no accessories left in the box. Check up the
device for damage; if the product was damaged during transportation, address the firm which
carried out the delivery; if the product functions incorrectly, address the dealer at once.
• Check up the package contents and availability of the warranty card. Make sure the warranty
card has a shop stamp, a legible signature or the seller’s stamp and purchase date, and the goods
number corresponds to that in the warranty card.
• Do not switch on the speaker system immediately after you bring it into a room from environment
with negative temperature! After unpacking, the speaker system should be kept in conditions of
room temperature for at least 4 hours.
• Before installing and using the speaker system, read this Manual carefully and keep it for future
reference.
• Shipping and transportation equipment is permitted only in the original container.
• Does not require special conditions for realization.
• Dispose of in accordance with regulations for the disposal of household and computer equipment.
Technical support is on www.sven.fi.
ENG
16
2.1 Multimedia Speaker System

2. PACKAGE CONTENTS
• Subwooofer – 1 pc
• Satellites – 2 pcs
• Operation manual – 1 pc
• Warranty card – 1 pc
3. SAFETY PRECAUTIONS
• To avoid electric shock, do not open the MSS and do not perform repairs by yourself. Service and
repairs should be performed only by qualified specialists in an authorized service center. The list of
authorized service centers is available on www.sven.fi.
• Do not allow the circuit of wires (including the grounded ones) between the speakers, on the
power amplifier or the ground, for it causes damage to the power amplifier output stage.
• Do not touch the MSS power cord plug pins for 2 seconds after unplugging it from the mains.
• Disconnect the MSS from the mains system during a fuse replacement. Use fuses of the same
type and rated value. Do not use hand-made fuses.
• Do not put foreign objects inside the holes of the MSS.
• Protect the MSS from high humidity, water and dust.
• Protect the MSS from heating: do not place it closer than 1 m from a heat source. Do not expose
it to direct sunlight.
• Do not place any open flame sources on or close to MSS.
• Do not place the MSS in poorly ventilated areas. Leave an air gap of 10 cm or more. When
operating the MSS, do not put any devices on it, do not cover it with cloth or other objects pre-
venting it from cooling.
• Do not use any chemical agents for cleaning. Clean it with dry soft cloth only.
4. TECHNICAL DESCRIPTION
MS-85 2.1 Multimedia Speaker System (MSS) is designed to play music and sound games,
movies, etc. The MSS has a built-in power amplifier and audio cables built into the speakers
enabling to connetc it to virtually any audio source (mobile device, PC, laptop, etc.) without using
a separate power amplifier.
Special features
• Speaker system is compatible with PCs, Media-players, mobile devices
and other sound sources
• Master volume control and bass control
• MDF subwoofer cabinets
Caution! High voltage inside! To avoid the risk of electric
shock do not open or touch elements inside.
17
ENG
Operation Manual MS-85

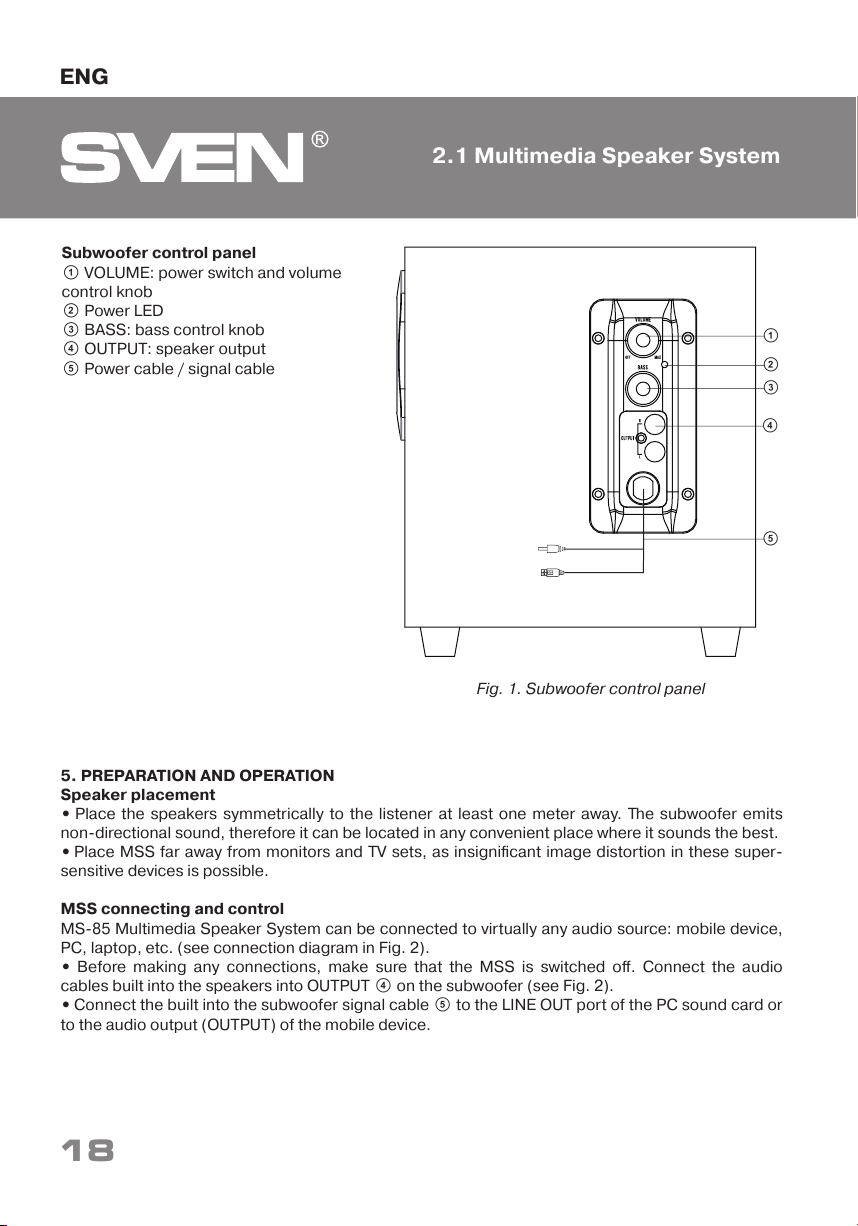

Subwoofer control panel
a VOLUME: power switch and volume
control knob
b Power LED
c BASS: bass control knob
d OUTPUT: speaker output
e Power cable / signal cable
Fig. 1. Subwoofer control panel
5. PREPARATION AND OPERATION
Speaker placement
• Place the speakers symmetrically to the listener at least one meter away. The subwoofer emits
non-directional sound, therefore it can be located in any convenient place where it sounds the best.
• Place MSS far away from monitors and TV sets, as insignificant image distortion in these super-
sensitive devices is possible.
MSS сonnecting and control
MS-85 Multimedia Speaker System can be connected to virtually any audio source: mobile device,
PC, laptop, etc. (see connection diagram in Fig. 2).
• Before making any connections, make sure that the MSS is switched off. Connect the audio
cables built into the speakers into OUTPUT d on the subwoofer (see Fig. 2).
• Connect the built into the subwoofer signal cable e to the LINE OUT port of the PC sound card or
to the audio output (OUTPUT) of the mobile device.
c
a
d
e
b
18
ENG
2.1 Multimedia Speaker System

Audio cable Audio cable
Mobile
device
PC
• Adjust the master volume level to the minimum by turning VOLUME control knob a on the
subwoofer, after that connect the subwoofer to the PC USB-port or USB-charger (not included)
with the built in power cable e.
• Turn on the subwoofer power using a knob, power LED b will light. Then turn on the sound
source and adjust the master volume with VOLUME knob a, and the bass level – with BASS knob c.

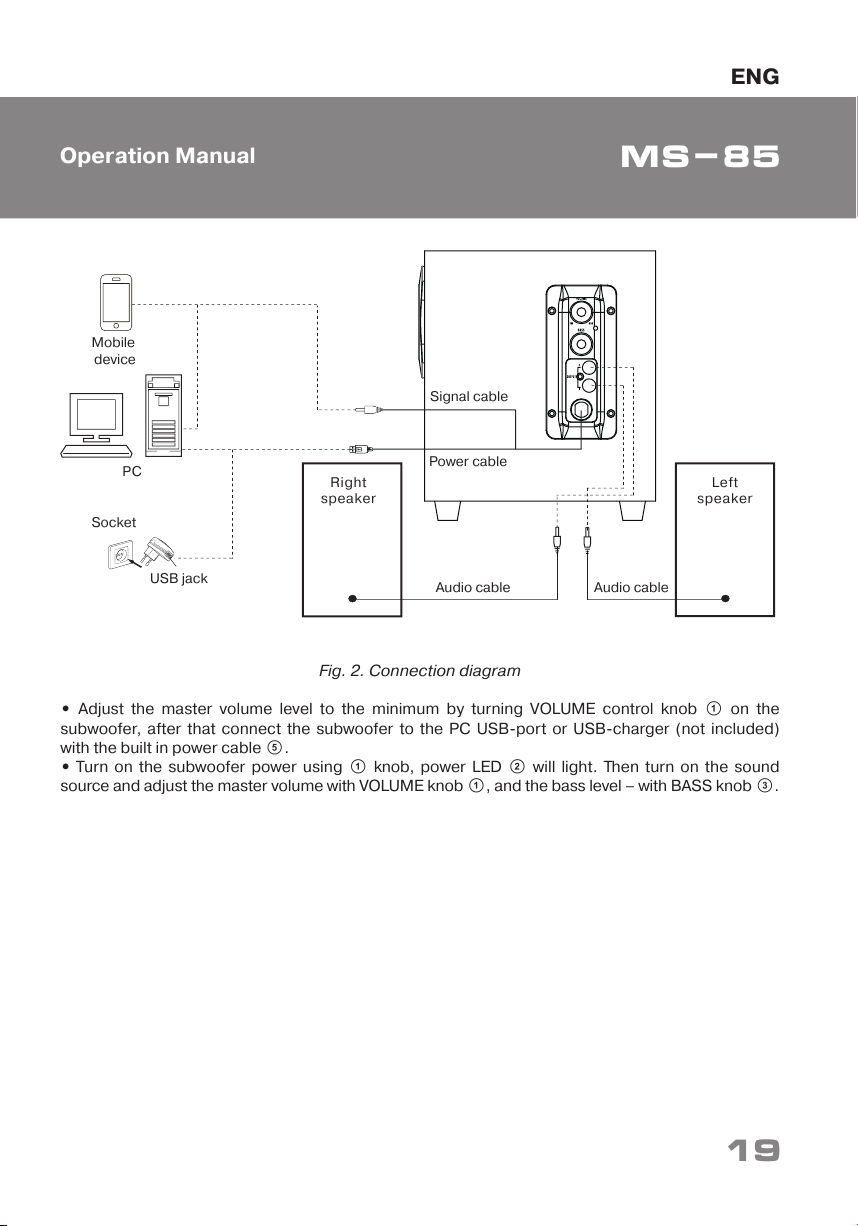

Fig. 2. Connection diagram
Right
speaker
Left
speaker
USB jack
Socket
19
MS-85
ENG
Operation Manual
Power cable
Signal cable

6. TROUBLESHOOTING
20
If none of the above mentioned solutions removes the problem, please address your nearest
authorized service centre. Never try to repair the device on your own.
Problem
The MSS does not
turn on.
No sound.
There is too quiet
sound of speakers.
Distortion of sound.
Cause
The MSS is not connected to a mains outlet.
The power switch is off.
The volume level is set at minimum value.
Improperly connected audio source.
The volume level is set at minimum value.
Large amplitude of the input signal.
Solution
Check the connection.
Turn on the switch.
Adjust the volume control knob.
Connect the audio sources
correctly.
Adjust the volume control knob.
Turn down the source
and MSS volume.
ENG
2.1 Multimedia Speaker System
