1. ОПИСАНИЕ
Изделие предназначено для воспроизведения музыки и озвучивания игр, фильмов и проч.
Используется с компьютером, CD/DVD-плеером и другими источниками аудиосигнала.
2. МЕРЫ БЕЗОПАСНОСТИ
• Во избежание поражения электрическим током, не вскрывайте АС и не производите ремонт
самостоятельно.
• Не допускайте замыканий проводов (в том числе и «заземленных») колонок между собой, на
радиатор усилителя и на землю, т. к. это выводит из строя выходные каскады.
• Оберегайте АС от попадания в отверстия посторонних предметов.
• Оберегайте АС от повышенной влажности, пыли и воздействия высоких температур.
• Не используйте для протирки бензин, спирты или другие растворители, т. к. они могут повредить
поверхность. Для чистки используйте мягкую сухую ткань.
• Не допускайте механического воздействия на диффузоры динамиков.
• Не снимайте крышки корпусов и не производите ремонт самостоятельно.
3. КОМПЛЕКТАЦИЯ
• Сабвуфер — 1 шт.
• Сателлиты — 2 шт.
• Сигнальный кабель (2RCA к mini-jack) — 1шт.
• Микрофонный кабель (mini-jack к mini-jack) — 1шт.
• Руководство по эксплуатации — 1 шт.
• Гарантийный талон — 1 шт.
4. ОСОБЕННОСТИ АС
• Возможность подключения к различным
источникам звука
• Проводной пульт дистанционного
управления
• Двухполосные сателлиты
• Регулировка громкости сабвуфера
• Разъем для подключения гарнитуры
на проводном ПДУ
5. ЗАДНЯЯ ПАНЕЛЬ
a MIC: разъем для передачи сигнала микрофона
b BASS: регулятор уровня громкости сабвуфера
c INPUT: разъем для подключения источника звука
d OUTPUT: разъем для подключения сателлитов
e POWER: выключатель питания
f Регулятор уровня громкости
Внимание! Внутри корпуса на элементах без изоляции имеется высокое
напряжение, которое может вызвать поражение электрическим током.

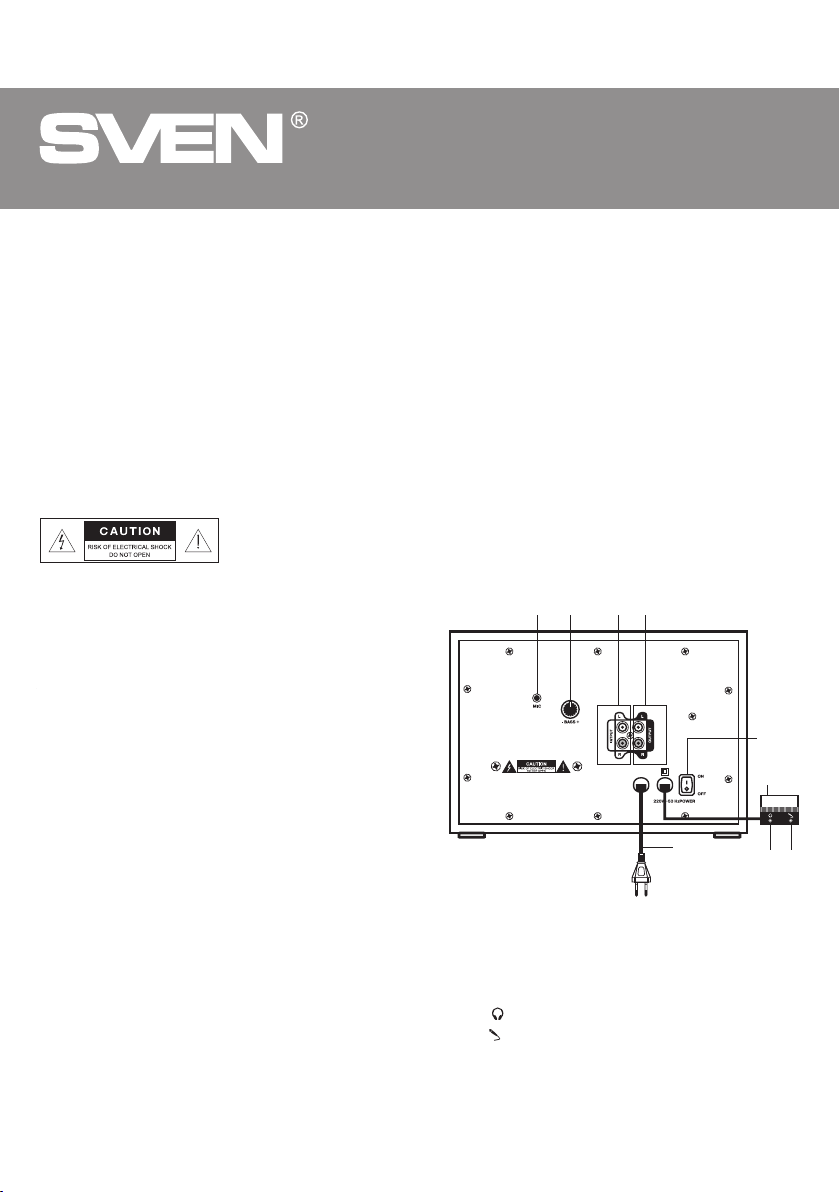

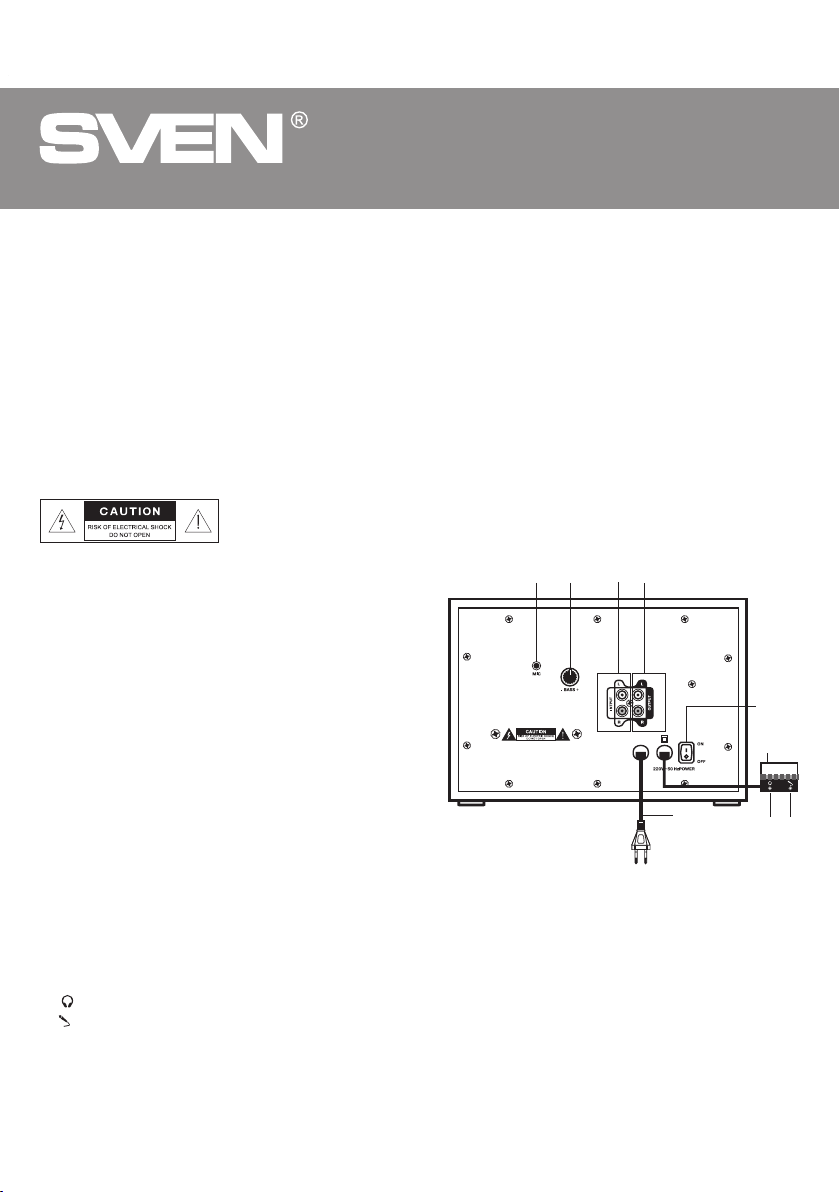

Рис. 1. Задняя панель
a b c d
e
f
g
ih
g : Разъем для подключения наушников
h : Разъем для подключения микрофона
i Шнур питания

Руководство по эксплуатации M S-10 8 5
GOLD
RUS
5

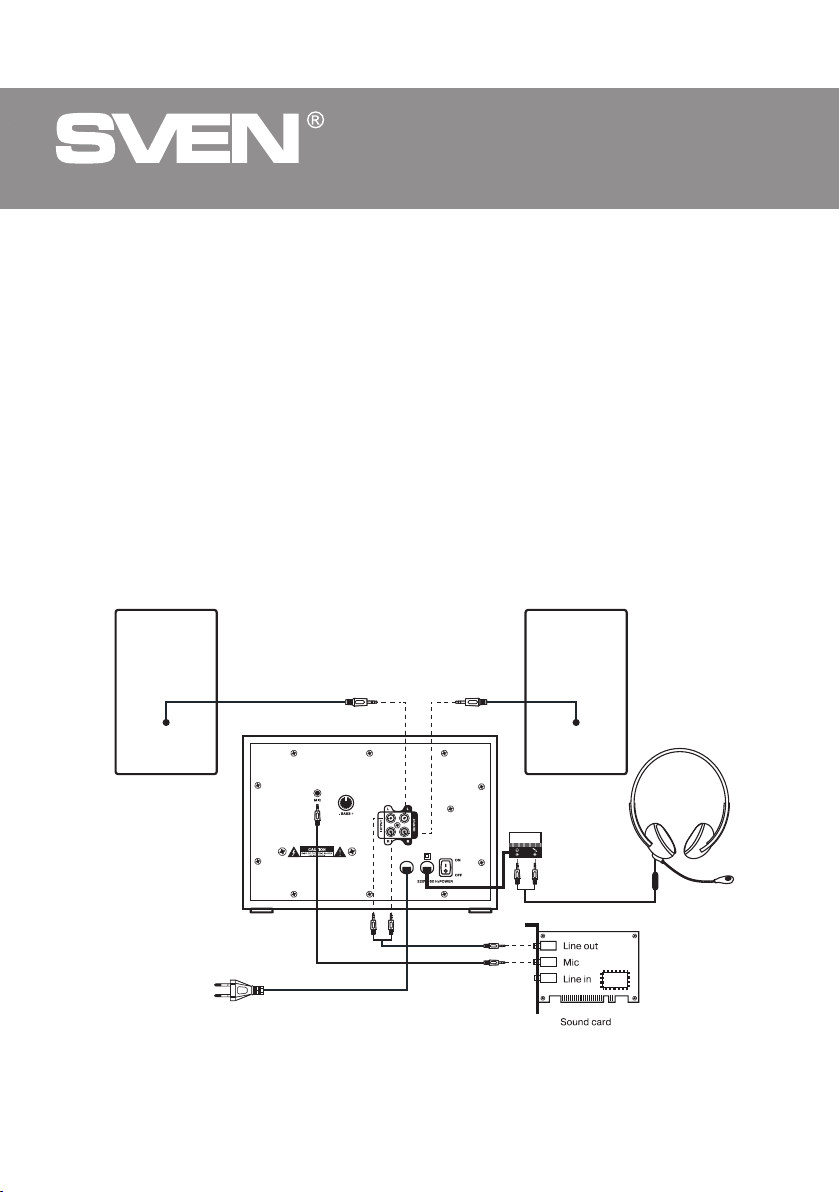

Рис. 2. Схема подключения
6. РАСПОЛОЖЕНИЕ КОЛОНОК
• Располагайте сателлиты относительно слушателя симметрично на расстоянии не менее од-
ного метра.
• Возможно небольшое искажение изображения у сверхчувствительных мониторов и телевизо-
ров, устанавливайте АС подальше от телевизора.
7. ПОДКЛЮЧЕНИЕ И ЭКСПЛУАТАЦИЯ
Предупреждение! Перед подключением все компоненты системы должны быть выклю-
чены.
• Соедините сабвуфер с сателлитами (смотри рис. 2).
• Вставьте мини-джек сигнального кабеля в линейный выход звуковой карты компьютера или
mp3-плеера, затем соедините вилки сигнальных кабелей с соответствующими входными разъ-
емами сабвуфера. Белый RCA-джек должен быть вставлен в белый разъем усилителя, а красный
RCA-джек – в красный разъем усилителя.
• Вставьте вилку шнура питания i в сетевую розетку.
• Поверните ручку регулятора громкости f на минимум, включите питание переключателем
POWER e на задней панели сабвуфера.
• Подстройте ручку регулятора на проводном пульте на необходимый уровень громкости.
• Ручку регулятора уровня громкости сабвуфера рекомендуется держать в среднем положении.
• Для повышения качества воспроизведения звука воспользуйтесь выходом звуковой карты
Line-Out.

Мультимедийная
акустическая система 2.1
you want - we can
RUS
6
6
9. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Примечания:
• Технические характеристики, приведенные в таблице, справочные и не могут служить основанием для
претензий.
• Продукция ТМ SVEN постоянно совершенствуется. По этой причине технические характеристики и ком-
плектация могут быть изменены без предварительного уведомления.
8. УСТРАНЕНИЕ НЕИСПРАВНОCТЕЙ
Характеристики и единицы измерения
Выходная мощность, Вт (RMS)
сабвуфер
сателлиты
Размеры динамиков, мм
сабвуфер
сателлиты
Напряжение питания, В/Гц
Диапазон частот, Гц
сабвуфер
сателлиты
Габаритные размеры, мм
сабвуфер
сателлиты
Масса, кг
Значение
46 (20 + 2 × 13)
20
2 × 13
= 125
НЧ = 75, ВЧ = 25
~220/50
40 – 150
150 – 20 000
266 × 246 × 187
101 × 111 × 166
4,96
Если ни один из указанных выше способов не позволяет решить проблему, пожалуйста, обратитесь за профес-
сиональной консультацией в ближайший к Вам сервисный центр. Никогда не пытайтесь ремонтировать изделие
самостоятельно.
Неисправность
АС не включается.
Нет звука.
В колонках АС
слишком тихий звук.
Искажение звука.
Причина
Не подключена к сети.
Не включен сетевой выключатель.
Регуляторы громкости установлены
в положение наименьшей громкости.
Неправильно подключен источник
аудиосигнала.
Регуляторы громкости установлены
в положение наименьшей громкости.
Большая амплитуда входного сигнала.
Способ устранения
Проверьте правильность подключения.
Включите выключатель.
Подстройте регулятор громкости.
Подключите источники сигнала
правильно.
Подстройте регулятор громкости.
Регуляторами громкости на источниках
аудиосигнала и АС уменьшите величину
входного сигнала.

you want - we can
Мультимедійна
акустична система 2.1
КЕРІВНИЦТВО
З ЕКСПЛУАТАЦІЇ
M S-10 8 5
GOLD www.sven.fi

Мультимедійна
акустична система 2.1
you want - we can
UKR
8
Технічна підтримка розміщена на сайті www.sven.
Також тут Ви зможете знайти оновлену версію цього керівництва.
Дякуємо Вам за купівлю акустичної системи ТМ SVEN!
Перед експлуатацією системи уважно ознайомтеся з цим керівництвом і збережіть його на увесь
період користування.
АВТОРСЬКЕ ПРАВО
© 2012. Sven Company Ltd, Версія 1.0 (V 1.0).
Це керівництво та інформація, що міститься в ньому, захищено авторським правом. Усі права
застережені.
ТОРГОВЕЛЬНІ МАРКИ
Усі торговельні марки є власністю їх законних власників.
ПОПЕРЕДЖЕННЯ ПРО ОБМЕЖЕННЯ ВІДПОВІДАЛЬНОСТІ
Незважаючи на докладені зусилля зробити керівництво точнішим, можливі деякі невідповідності.
Інформація цього керівництва надана на умовах «як є». Автор і видавець не несуть жодної
відповідальності перед особою або організацією за збитки або ушкодження, завдані інформацією,
що міститься у цьому керівництві.
РОЗПАКОВУВАННЯ
Акуратно розпакуйте виріб, простежте за тим, щоб усередині коробки не залишилося яке-не-
будь приладдя. Перевірте пристрій на предмет пошкоджень. Якщо виріб пошкоджено при
транспортуванні, зверніться у фірму, що здійснює доставку; якщо виріб не функціонує, відразу ж
зверніться до продавця.
УВАГА!
Не включайте виріб одразу після того, як внесли його в приміщення, якщо надворі мінусова темпе-
ратура! Розпакований виріб необхідно витримати в умовах температури приміщення не менше 4-х
годин.

M S-10 8 5
GOLD
UKR
Керівництво з експлуатації M S-10 8 5
GOLD
9
ЗМІСТ
RUS........................................................................................................1
UKR........................................................................................................7
1. ОПИС ......................................................................................................... 10
2. ЗАХОДИ БЕЗПЕКИ ........................................................................................ 10
3. КОМПЛЕКТАЦІЯ ............................................................................................ 10
4. ОСОБЛИВОСТІ АС ......................................................................................... 10
5. ЗАДНЯ ПАНЕЛЬ ............................................................................................ 10
6. РОЗТАШУВАННЯ КОЛОНОК ............................................................................ 11
7. ПІДКЛЮЧЕННЯ ТА ЕКСПЛУАТАЦІЯ ................................................................... 11
8. УСУНЕННЯ НЕСПРАВНОСТЕЙ .......................................................................... 12
9. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ........................................................................... 12
ENG........................................................................................................13

Мультимедійна
акустична система 2.1
you want - we can
UKR
10
1. ОПИС
Виріб призначений для озвучування і відтворення музики, ігор, фільмів тощо.
Використовується з комп’ютером, CD/DVD-плеєром та іншими джерелами аудіосигналу.
2. ЗАХОДИ БЕЗПЕКИ
• Щоб уникнути ураження електричним струмом, не розбирайте АС і не ремонтуйте самостійно.
• Не допускайте замикання дротів (у тому числі й «заземлених») між собою, на ра діатор підсилювача
і на землю, оскільки це може вивести з ладу вихідні каскади підсилювача.
• Оберігайте виріб від потрапляння в отвори сторонніх предметів.
• Оберігайте систему від підвищеної вологості, пилу і дії високих температур.
• Не використовуйте для протирання бензин, спирти або інші розчинники, бо вони можуть пошко-
дити декоративну поверхню. Для чищення використовуйте м’яку суху тканину.
• Не допускайте механічного впливу на дифузори динаміків.
• Не розкривайте і не ремонтуйте самостійно.
Увага!
Усередині корпусу на елементах без ізоляції є висока напруга, яка може
викликати ураження електричним струмом.
3. КОМПЛЕКТАЦІЯ
• Сабвуфер — 1 шт.
• Сателіти — 2 шт.
• Сигнальний кабель (2RCA до mini-jack) — 1шт.
• Мікрофонний кабель (mini-jack до mini-jack) — 1шт.
• Керівництво з експлуатації — 1 шт.
• Гарантійний талон — 1 шт.
4. ОСОБЛИВОСТІ АС
• Можливість підключення до різних джерел звуку
• Провідний пульт дистанційного управління
• Двосмугові сателіти
• Регулювання гучності сабвуфера
• Роз’єм для підключення гарнітури на провідному ПДУ
5. ЗАДНЯ ПАНЕЛЬ
a MIC: роз’єм для передачі сигналу мікрофона
b BASS: регулятор рівня гучності сабвуфера
c INPUT: роз’єм для підключення джерела звуку
d OUTPUT: роз’єм для підключення сателітів
e POWER: вимикач живлення
f Регулятор рівня гучності
g : Роз’єм для підключення навушників
h : Роз’єм для підключення мікрофона
i Шнур живлення

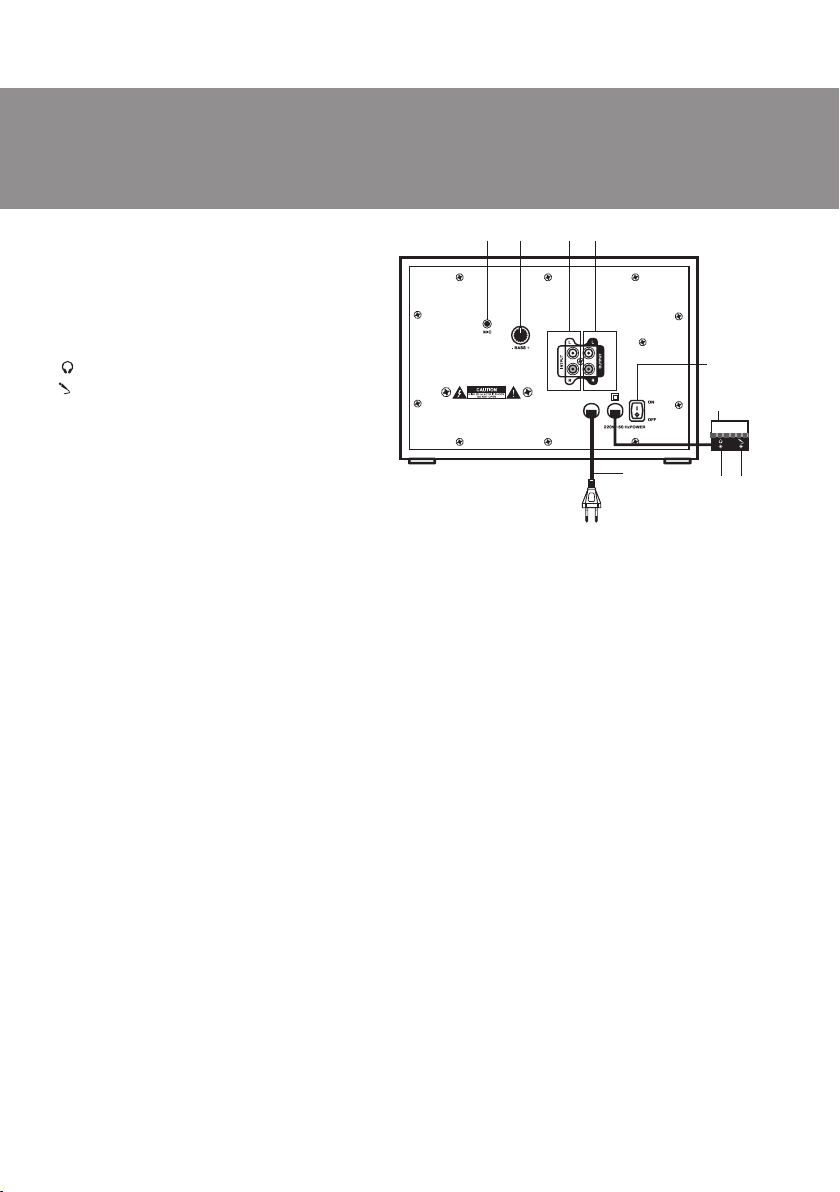

Мал. 1. Задня панель
