Swann SWWHD-INTSOL User manual

1
EN
Solar Panel
Placa Solar
Panneau Solaire
Pannello Solare
Solarmodul
EN Instruction Manual ES Manual de instrucciones FR Manuel d’instructions
IT Manuale Operativo DE Benutzerhandbuch

English
2
EN
OVERVIEW
Solar panel
Solar port
Swivel head mount with solar
panel screw thread
Fully adjustable solar panel angle
to maximize sunlight exposure
Locking nut
Replacement camera port cover
Outdoor camera stand
USB charging cable
For connecting the solar panel to your
Swann Wire-Free Camera. Compatible
with the following models:
SWIFI-CAM, SWWHD-INTCAM
OPEN
For SWWHD-INTCAMFor SWIFI-CAM
Screws into camera
bottom mounting hole
Loosen to adjust
camera angle
Easily mounted to flat
surface using supplied
screws & plugs
For SWIFI-CAM (recommended) / SWWHD-INTCAM (optional)

3
EN
BEFORE YOU BEGIN
• The solar panel requires full, direct sunlight to charge your camera. Grey skies, rainy days, and
other inclement weather conditions may hinder the ability of the solar panel to generate power.
• For best results, the solar panel should be tilted in the direction that captures the most sunlight
over the course of the day. The optimum angle varies throughout the year, depending on the
season and your geographical location. As a general rule, in the northern hemisphere, the solar
panel should face south; in the southern hemisphere, the solar panel should face north. Not sure
which direction north or south sits? Download a free compass app to your phone.
• Avoid placing in a shady area where objects such as trees and buildings may block the sun. This
will substantially reduce the power output of the solar panel.
• The solar panel is designed to provide a “trickle charge”, topping up and maintaining the camera’s
battery charge level based upon the amount of sunlight received daily. If, during the day, the solar
panel does not receive enough sunlight (e.g., cloudy weather), it may not sufficiently charge your
camera and replenish any usage.
• Periodically clean the solar panel with a soft cloth and warm water. Keep the solar panel surface
clear of leaves and debris for optimum performance.

English
4
EN
INSTALLING THE SOLAR PANEL
1Attach the mounting bracket to a solid surface with the supplied screws. Make sure to allow
enough charging cable to reach your camera from the mounting location of the solar panel.
• If mounting to a wooden surface, screw the mounting bracket directly to the surface.
• If mounting to a masonry surface (bricks, concrete, or stucco), drill three holes and insert the
supplied wall plugs into holes. Then secure the mounting bracket to the surface with supplied
screws.

5
EN
INSTALLING THE SOLAR PANEL
2Attach the solar panel to the mounting bracket by aligning the solar panel with the threaded screw
on the swivel head mount, and then screwing in the solar panel until it is secured tightly.

English
6
EN
INSTALLING THE SOLAR PANEL
3The solar panel produces power only when it is exposed to sunlight. To generate the most power
and achieve best charging performance, tilt the solar panel towards the sun, away from cover and
shade.
PEAK SUNLIGHT HOURS
~10AM-3PM
Solar Panel
GOOD NOT OPTIMAL
Solar Panel
Loosen the locking nut slightly to adjust
solar panel angle. After adjusting its angle,
tighten back the locking nut to hold in place.
Performance is directly related to the amount and strength of
sunlight received. Setting the solar panel’s angle to suit the
location will give maximum charging rate.

7
EN
INSTALLING THE SOLAR PANEL
4Connect the solar panel to your camera, as shown below.
First, pull out the port cover on the back of your camera and replace with the supplied
replacement port cover which has a USB connector cutout. Use a paper clip or sim ejector tool to
insert the tab of the replacement port cover into the slot, if necessary. Make sure the port cover is
sealed properly; it should fit flush without gaps. Then, connect the round end of the USB charging
cable to the solar panel and the micro USB end to the camera.
Tighten screw cap to
secure connector
Replacement
port cover
USB charging cable
Reset
OPEN
SWWHD-INTCAM SWIFI-CAM
All done! The solar panel is now ready to charge your camera when the sun is out! Use the app
to check your camera’s charging status and battery level at any time.

English
8
ES
RESUMEN
Repuesto de la tapa de la toma de la cámara
OPEN
Para SWWHD-INTCAMPara SWIFI-CAM
Placa solar
Toma de placa solar
Soporte de cabezal giratorio con
tornillo roscado para placa solar
Ajuste fácilmente la orientación de
la placa solar para maximizar su
exposición a la luz solar
Tuerca de bloqueo
Soporte de la cámara al aire libre
Cable de carga USB
Para conectar la placa solar a su
cámara de Swann. Compatible con los
siguientes modelos:
SWIFI-CAM, SWWHD-INTCAM
Tornillos en el orificio de
montaje inferior de la cámara
Aflojar para ajustar el
ángulo de la cámara.
Fácil de montar en
superficie plana utilizando
tornillos y tapones
suministrados
Para SWIFI-CAM (recomienda) / SWWHD-INTCAM (opcional)

9
ES
ANTES DE EMPEZAR
• La placa solar necesita recibir luz directa del sol para cargar su cámara. Cuando el cielo está
nublado, llueve o hace mal tiempo la placa solar podría no generar electricidad.
• Para unos mejores resultados, la placa solar debe estar orientada hacia el sol. La orientación
óptima varía a lo largo del año, en función de las estaciones y de su ubicación. Por regla general,
la placa solar debe estar orientada hacia el Ecuador (en el hemisferio norte, la placa solar estaría
orientada hacia el sur; en el hemisferio sur, la placa solar estaría orientada hacia el norte). ¿No
está seguro en qué dirección al norte o al sur se encuentra? Descarga una aplicación de brújula
gratuita para tu teléfono.
• Evite instalarla en una zona sombreada. Las sombras de árboles y edificios reducirán en gran
medida la electricidad generada por la placa solar.
• La placa solar está diseñada para proporcionar una “carga lenta”, cargando y manteniendo el
nivel de batería de la cámara en función de la cantidad de luz solar recibida a diario. Si durante
el día la placa solar no recibe suficiente luz (por ejemplo, cuando está nublado), podría no
suministrar suficiente electricidad a la cámara para recargarla después de su uso.
• Cada cierto tiempo, limpie la placa solar con un trapo suave y agua tibia. Para un funcionamiento
óptimo, mantenga la superficie de la placa solar libre de hojas y residuos.

English
10
ES
INSTALACIÓN DE LA PLACA SOLAR

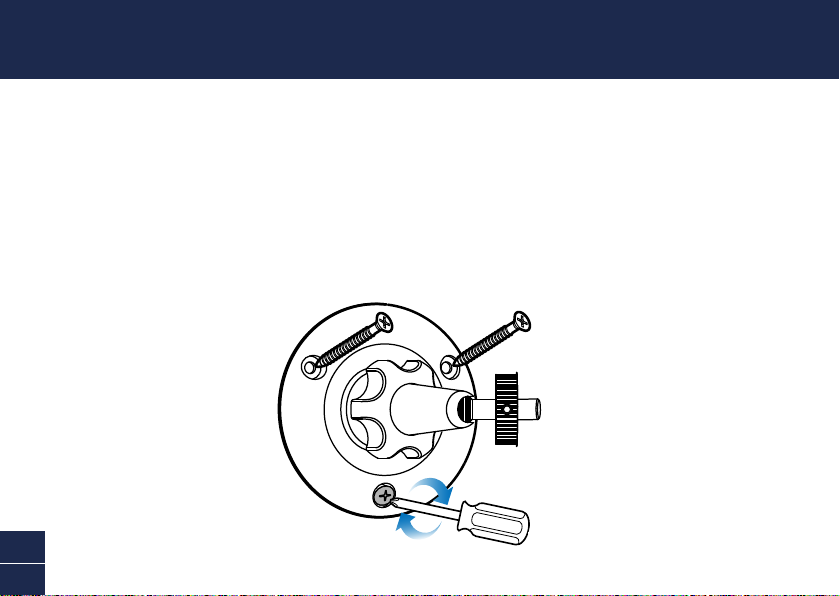

1Fije el soporte de montaje a una superficie sólida con los tornillos suministrados. Asegúrese de que
exista suficiente cable de carga desde la cámara hasta la ubicación del soporte de la placa solar.
• Si va a instalarlo en una superficie de madera, atornille el soporte de montaje directamente sobre
la superficie.
• Si va a instalarlo en una superficie de mampostería (ladrillos, cemento o estuco), taladre tres
orificios e introduzca los tacos suministrados en los mismos. A continuación, fije el soporte de
montaje a la superficie con los tornillos suministrados.

11
ES
INSTALACIÓN DE LA PLACA SOLAR
2Fije la placa solar al soporte de montaje. Alinee la placa solar con el tornillo roscado del soporte
de cabezal giratorio y atornille la placa solar hasta que esté bien sujeta.

English
12
ES
INSTALACIÓN DE LA PLACA SOLAR
3La placa solar únicamente produce electricidad cuando está expuesta a la luz solar. Con el fin de
generar una cantidad óptima de electricidad y conseguir una mejor carga, incline la placa solar
hacia el sol y no la coloque en lugares cubiertos o sombreados.
HORAS PUNTA
~10 AM - 3 PM
Placa solar
BUENA NO ÓPTIMA
Placa solar
Asegúrese de que la tuerca de bloqueo esté
apretada después de ajustar la inclinación
El funcionamiento de la placa solar está directamente relacio-
nado con la cantidad y la intensidad de la luz recibida. Si ajusta
el ángulo del panel solar para que se adapte a la ubicación,
obtendrá una tasa de carga máxima.

13
ES
INSTALACIÓN DE LA PLACA SOLAR

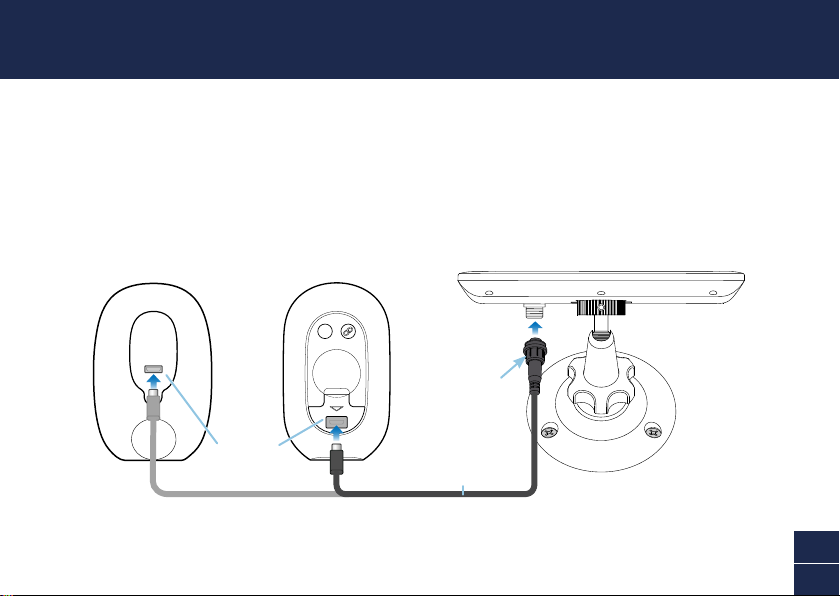

4Conecte la placa solar a su cámara.
En primer lugar, extraiga la tapa de la toma de su cámara y cámbiela por la tapa suministrada, en
la que aparece la imagen de un conector USB. Use un clip para papel para insertar la pestaña de
la tapa del puerto de reemplazo en la ranura, si es necesario. Asegúrese de que la tapa de la toma
está bien ajustada: debería encajar sin dejar ningún hueco. A continuación, utilizando el cable de
carga USB suministrado, conecte el extremo redondo a la placa solar y el extremo micro-USB a
su cámara.
Apriete el tapón de
rosca para bloquear
el conector
Repuesto de la
tapa de la toma Cable de carga USB
Reset
OPEN
SWWHD-INTCAM SWIFI-CAM
¡Todo listo! ¡El panel solar ahora está listo para cargar su cámara cuando sale el sol! Use la
aplicación para verificar el estado de carga de su cámara y el nivel de la batería en cualquier
momento.

English
14
FR
APERÇU
Cache de rechange du port de la caméra
OPEN
Pour SWWHD-INTCAMPour SWIFI-CAM
Panneau solaire
Port solaire
Support de la tête pivotante avec
filetage
Ajustez facilement l’angle du
panneau solaire afin de maximiser
l’exposition à la lumière du soleil
Écrou de blocage
Support de caméra extérieure
Câble de chargement USB
Pour connecter le panneau solaire à
votre caméra Swann. Compatibles avec
les modèles suivants :
SWIFI-CAM, SWWHD-INTCAM
Se visse dans le trou
de montage inférieur
de la caméra
Desserrer pour ajuster
l’angle de la caméra
Facilement monté à la
surface plane à l’aide de
vis fournies et de bouchons
Pour SWIFI-CAM (conseillé) / SWWHD-INTCAM (en option)

15
FR
AVANT DE VOUS LANCER
• Le panneau solaire nécessite une lumière solaire directe et complète pour charger votre caméra.
Le ciel gris, les jours pluvieux et d'autres conditions météorologiques défavorables peuvent nuire
à la capacité du panneau solaire à produire de l'électricité.
• Pour de meilleurs résultats, le panneau solaire devra être orienté vers le soleil. L'angle optimal
varie tout au long de l'année, selon les saisons et votre emplacement. En règle générale, le
panneau solaire devra être orienté vers l'équateur (c.-à-d., dans l'hémisphère nord, le panneau
solaire est orienté vers le sud et dans l'hémisphère sud, le panneau solaire est orienté vers le
nord). Vous ne savez pas quelle direction se trouve au nord ou au sud? Téléchargez une application
de boussole gratuite sur votre téléphone.
• Évitez de placer dans une zone ombragée. L’ombre des arbres et des bâtiments réduira
considérablement la puissance de sortie du panneau solaire.
• Le panneau solaire est conçu pour fournir une « charge d’entretien », complétant et maintenant
le niveau de charge de la batterie de la caméra en fonction de la quantité de lumière solaire reçue
quotidiennement. Si le niveau d’ensoleillement est faible (par exemple en cas de temps nuageux),
il peut ne pas être suffisant pour charger votre caméra.
• Nettoyez régulièrement le panneau solaire avec un chiffon doux et de l'eau chaude. Gardez la
surface du panneau solaire à l'écart des feuilles et des débris pour une performance optimale.

English
16
FR
INSTALLATION DU PANNEAU SOLAIRE
1Vissez le support de montage sur une surface solid à l’aide des vis fournies. Assurez-vous que
vous disposez d’une longueur de câble de chargement suffisante pour atteindre votre caméra à
partir du panneau solaire.
• En cas de montage sur une surface en bois,Vissez le support de montage directement sur la
surface.
• Si montage sur une surface de maçonnerie (briques, béton ou stuc), percez trois trous et insérez
les chevilles fournies dans les trous. Fixez ensuite le support de montage à la surface en utilisant
les vis fournies.

17
FR
INSTALLATION DU PANNEAU SOLAIRE
2Fixez le panneau solaire sur le support de montage. Alignez le panneau solaire avec la vis filetée
sur le support de la tête pivotante, puis vissez le panneau solaire jusqu'à ce qu'il soit fermement
fixé.

English
18
FR
INSTALLATION DU PANNEAU SOLAIRE
3Le panneau solaire produit de l’énergie uniquement lorsqu’il est exposé à la lumière du soleil.
Pour générer le maximum de puissance et atteindre les meilleures performances de charge,
inclinez le panneau solaire vers le soleil, loin de la couverture et de l’ombre.
HEURES DE POINTE
~ 10 heures-15 heures
Panneau solaire
BIEN NON OPTIMAL
Panneau solaire
S’assurer que l’écrou de blocage est serré
après ajustement de l’inclinaison
La performance est directement liée à la quantité et à la force
de la lumière du soleil qui est reçue Le réglage de l’angle du
panneau solaire en fonction de l’emplacement donnera le taux
de charge maximum.

19
FR
INSTALLATION DU PANNEAU SOLAIRE
4Connectez le panneau solaire à votre caméra.
Tout d’abord, retirez le cache du port de votre caméra et remplacez-le par le cache du port fourni
qui comporte une découpe du connecteur USB. Utilisez un trombone pour insérer la languette du
cache de port de remplacement dans le logement, si nécessaire. Assurez-vous que le cache du
port est correctement scellé; il devrait être au même niveau, sans jeu. Puis, à l’aide du câble de
chargement USB fourni, connectez l’extrémité ronde au panneau solaire et l’extrémité du micro-
USB à votre caméra.
Serrez le bouchon
à vis pour fixer le
connecteur
Cache de rechange
pour port Câble de chargement USB
Reset
OPEN
SWWHD-INTCAM SWIFI-CAM
Tout est fini ! Le panneau solaire est maintenant prêt à charger votre caméra lorsque le soleil
est sorti! Utilisez l’application pour vérifier l’état de charge et le niveau de la batterie de votre
caméra à tout moment.

English
20
IT
DESCRIZIONE
Coperchio della porta della telecamera di ricambio
OPEN
Per SWWHD-INTCAMPer SWIFI-CAM
Pannello solare
Porta solare
Attacco a testa girevole con
filettatura del pannello solare
Regola facilmente l’angolazione del
pannello solare per massimizzare
l’esposizione alla luce solare
Dado di bloccaggio
Supporto per telecamera all’aperto
Cavo di ricarica USB
Per collegare il pannello solare alla
telecamera di sicurezza Swann.
Compatibile con i seguenti modelli:
SWIFI-CAM, SWWHD-INTCAM
Avvitare nel foro di
montaggio inferiore della
telecamera
Allentare per regolare
l’angolazione della
telecamera
Facilmente montato su una
superficie piana utilizzando
viti e tasselli in dotazione
Per SWIFI-CAM (raccomandato) / SWWHD-INTCAM (opzionale)
