Swann SWWHD-INTSOL User manual

1
English
English
Solar Panel
Panneau Solaire
Placa Solar
Solarmodul
Pannello Solare
Instruction Manual
Manuel d’instructions
Benutzerhandbuch
Manual de instrucciones
Manuale Operativo
EN
FR
DE
ES
IT

2
English
English

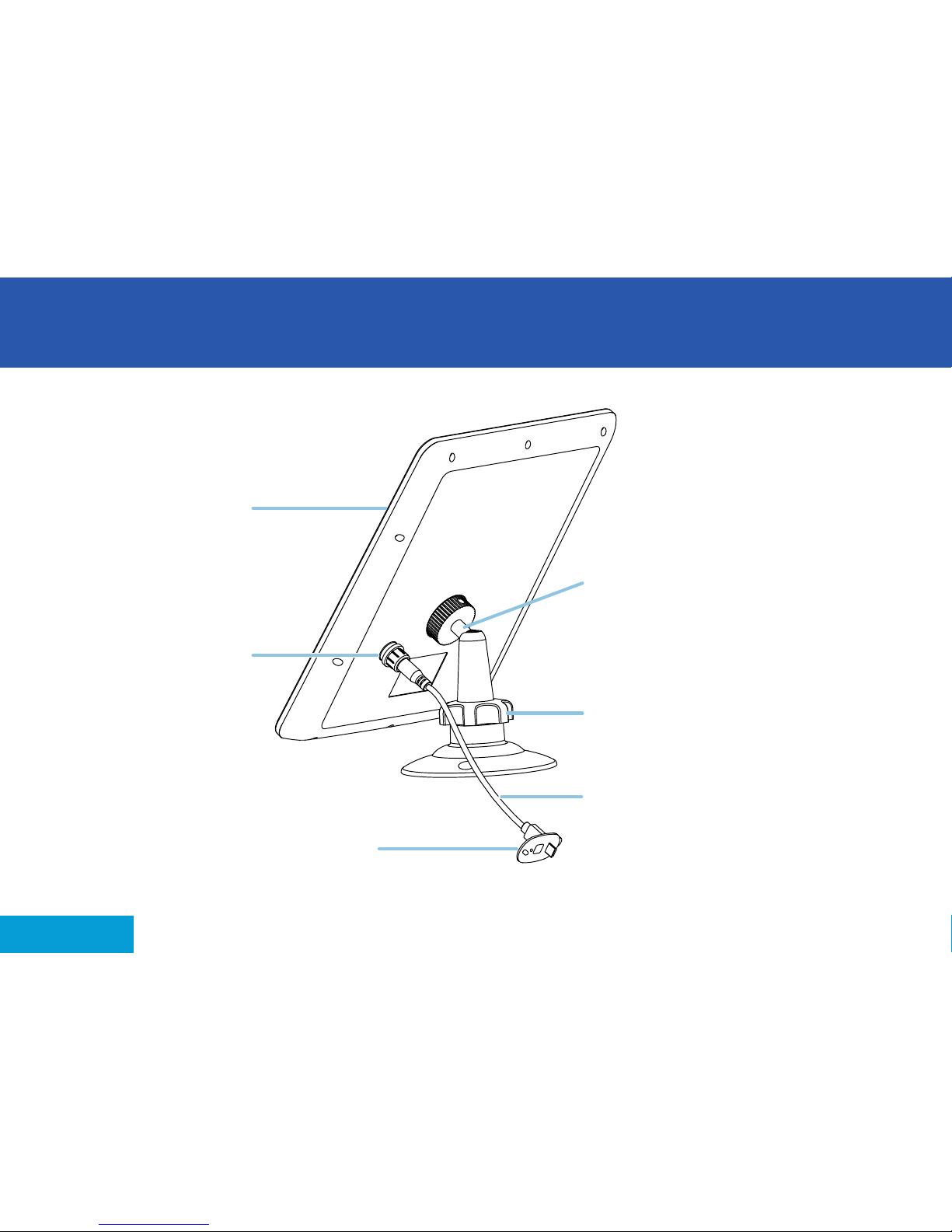

Overview
Solar panel
Replacement
camera port cover
With USB connector cutout
Solar port
Swivel head mount with
solar panel screw thread
Easily adjust the solar panel angle
to maximize sunlight exposure
Locking nut
Secures the swivel head mount assembly
USB charging cable
For connecting the solar panel to
your Swann Smart Security camera

3
English
English
Before you begin
• The solar panel requires full, direct sunlight to charge your camera. Grey skies, rainy
days, and other inclement weather conditions may hinder the ability of the solar
panel to generate power.
• For best results, the solar panel should be tilted towards the sun. The optimum
angle varies throughout the year, depending on the season and your geographical
location. As a general rule, the solar panel should be facing the equator (i.e., in the
northern hemisphere, solar panel faces south; in the southern hemisphere, solar
panel faces north).
• Preferably mount the solar panel somewhere that receives plenty of sunlight,
between 10am and 3pm, to fully sustain your camera’s power needs all year round.
Avoid placing in a shady area. Shading from trees and buildings will substantially
reduce the power output of the solar panel.
• The solar panel is designed to provide a “trickle charge,” topping up and maintaining
the camera’s battery charge level based upon the amount of sunlight received daily.
If, during the day, the solar panel does not receive enough sunlight (e.g., cloudy
weather), it may not sufficiently charge your camera and replenish any usage.
• Periodically clean the solar panel with a soft cloth and warm water. Keep the solar
panel surface clear of leaves and debris for optimum performance.

4
English
English
Installing the Solar Panel
1. Attach the mounting bracket to a solid surface with the supplied screws. Make sure
to allow enough charging cable to reach your camera from the mounting location of
the solar panel.
If mounting to a wooden surface, screw the mounting bracket directly to the surface.
If mounting to a masonry surface (bricks, concrete, or stucco), drill three holes
using a 8mm (5/16”) drill bit and insert the supplied wall plugs into holes. Then secure
the mounting bracket to the surface with supplied screws.

5
English
English
Installing the Solar Panel

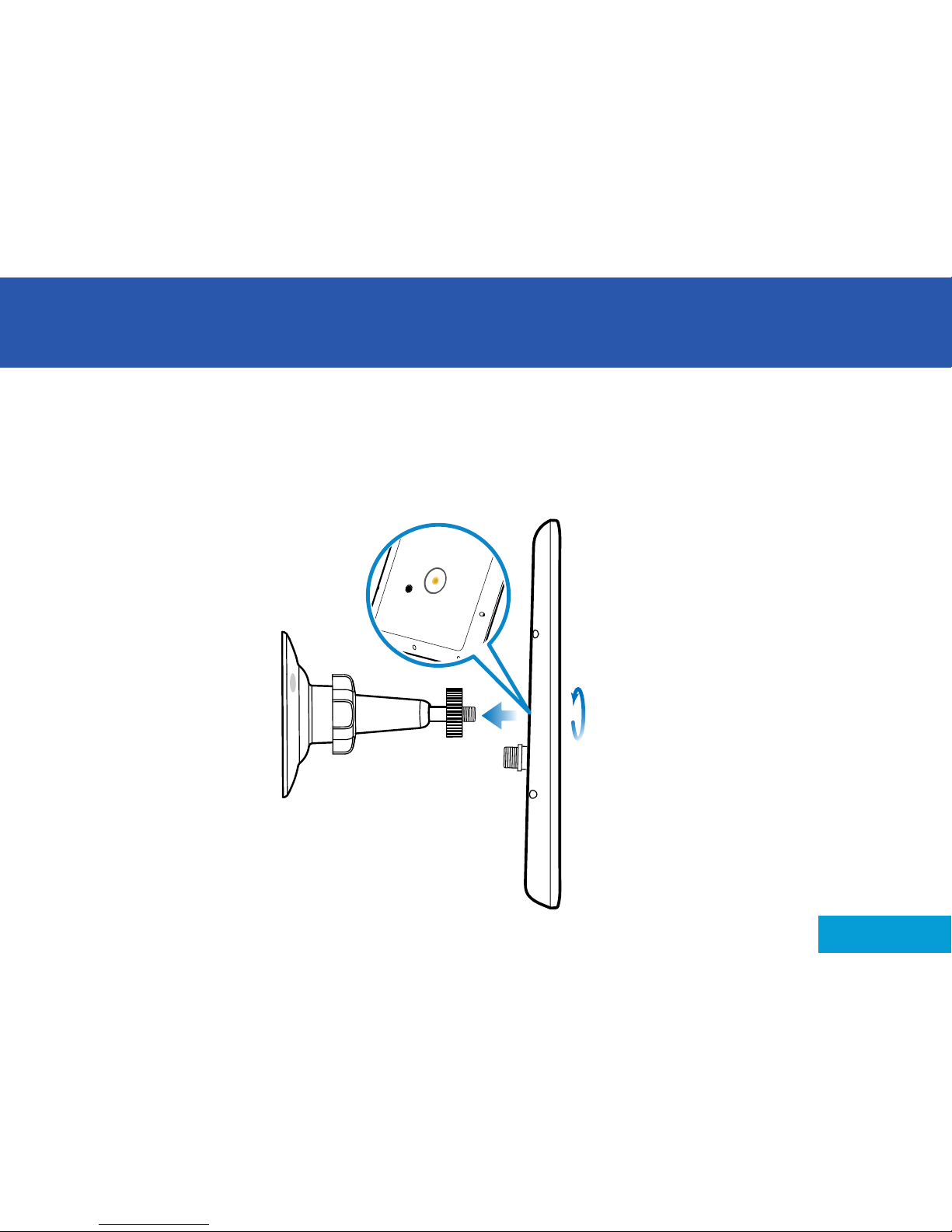

2. Attach the solar panel to the mounting bracket.
Align the solar panel with the threaded screw on the swivel head mount, and then
screw in the solar panel until it is secured tightly.

6
English
English
Installing the Solar Panel
3. The solar panel produces power only when it is exposed to sunlight. To generate
the most power and achieve best charging performance, tilt the solar panel
towards the sun, away from cover and shade.
PEAK HOURS
~10AM-3PM
Solar Panel
GOOD NOT OPTIMAL
Solar Panel
Make sure locking nut is
tightened after adjusting tilt
TIP The battery charging icon is displayed in the app when your camera is actively being
charged. If your camera is plugged into the solar panel, but there is no sunlight, the battery
charging icon will not be displayed.
Performance is directly related to the
amount and strength of sunlight received

7
English
English
Installing the Solar Panel

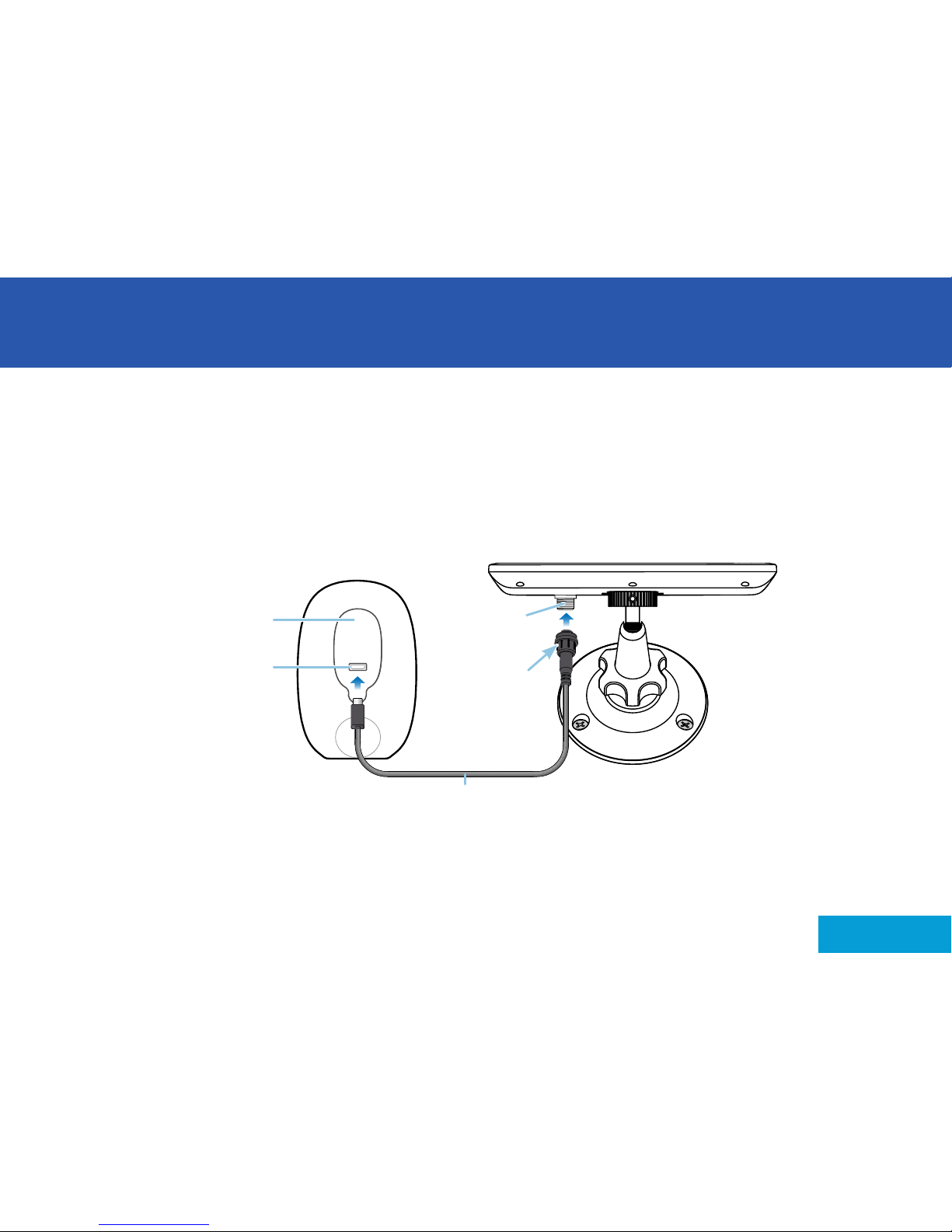

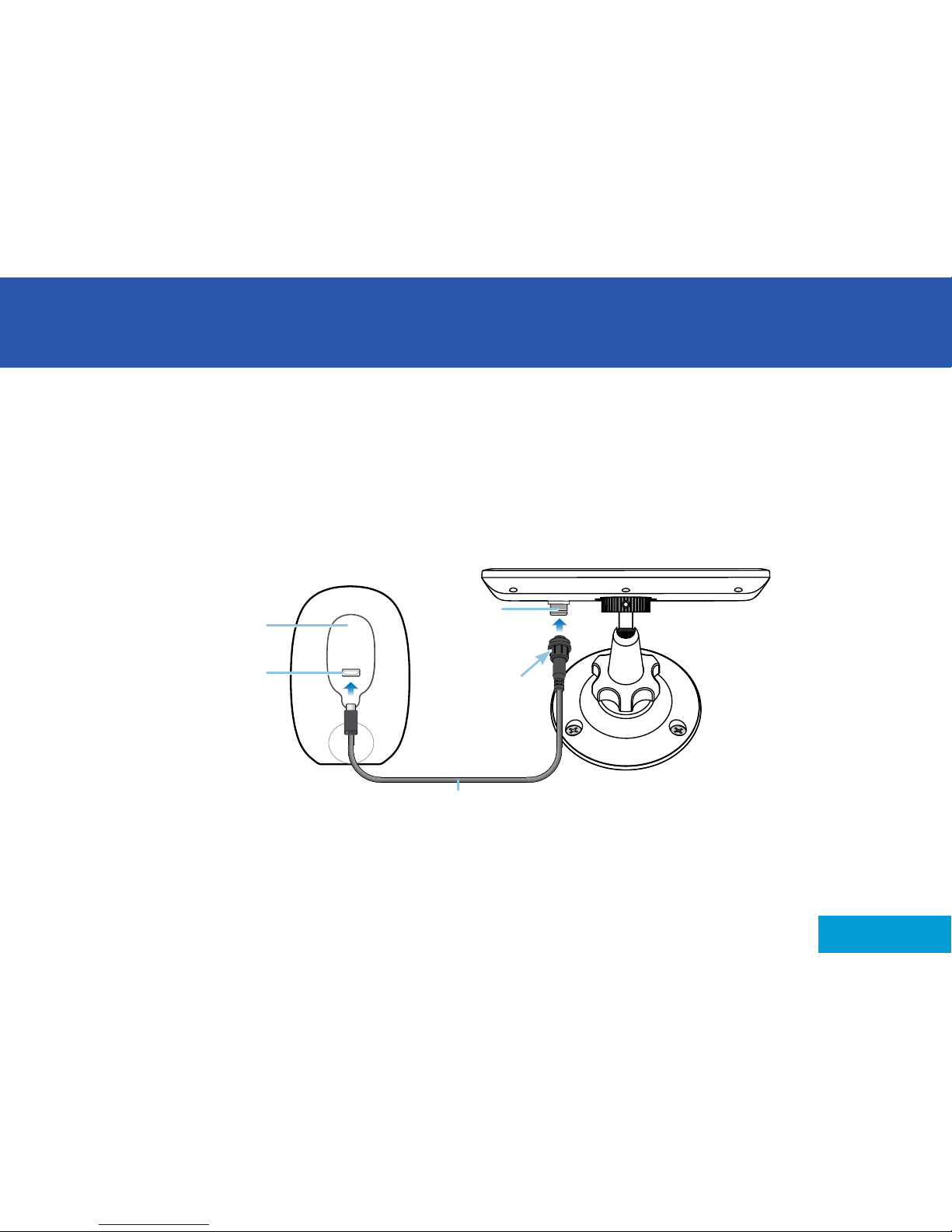

4. Connect the solar panel to your camera.
First, pull out the port cover on the back of your camera and replace with the
supplied port cover which has a USB connector cutout (a spare port cover is
included). Make sure the port cover is sealed properly; it should fit flush without
gaps. Then, using the supplied USB charging cable, connect the round end to the
solar panel and the micro USB end to your camera.
Replacement
port cover
Tighten cap to
secure connector
Micro USB port
Solar port
USB charging cable
TIP Give your camera a full charge via your regular USB charger before connecting it to the solar
panel. Please note that when your camera is 100% fully charged, the battery charging icon will
not be displayed in the app. To check your camera’s charging status and battery level at any
time, see CAMERA SETTINGS > ABOUT > CHARGE STATE and BATTERY.

8
English
Français
Aperçu
Panneau solaire
Cache de rechange du port de
la caméra
Avec découpe du connecteur USB
Port solaire
Support de la tête pivotante avec
filetage pour panneau solaire
Ajustez facilement l'angle du panneau
solaire afin de maximiser l'exposition à la
lumière du soleil
Écrou de blocage
Fixe l'ensemble de montage
de la tête pivotante
Câble de chargement USB
Pour connecter le panneau solaire à
votre caméra Swann Smart Security

9
English
Français
Avant de vous lancer
• Le panneau solaire nécessite une lumière solaire directe et complète pour charger
votre caméra. Le ciel gris, les jours pluvieux et d'autres conditions météorologiques
défavorables peuvent nuire à la capacité du panneau solaire à produire de l'électricité.
• Pour de meilleurs résultats, le panneau solaire devra être orienté vers le soleil. L'angle
optimal varie tout au long de l'année, selon les saisons et votre emplacement. En
règle générale, le panneau solaire devra être orienté vers l'équateur (c.-à-d., dans
l'hémisphère nord, le panneau solaire est orienté vers le sud et dans l'hémisphère
sud, le panneau solaire est orienté vers le nord).
• Installez le panneau solaire de préférence dans un endroit qui reçoit beaucoup de
lumière du soleil, entre 10 h et 15 h, pour subvenir pleinement aux besoins en énergie
de votre caméra toute l’année. Évitez de placer dans une zone ombragée. L’ombre
des arbres et des bâtiments réduira considérablement la puissance de sortie du
panneau solaire.
• Le panneau solaire est conçu pour fournir une « charge d’entretien », complétant et
maintenant le niveau de charge de la batterie de la caméra en fonction de la quantité
de lumière solaire reçue quotidiennement. Si le niveau d’ensoleillement est faible
(par exemple en cas de temps nuageux), il peut ne pas être suffisant pour charger
votre caméra.
• Nettoyez régulièrement le panneau solaire avec un chiffon doux et de l'eau chaude.
Gardez la surface du panneau solaire à l'écart des feuilles et des débris pour une
performance optimale.

10
English
Français
Installation du panneau solaire
1. Vissez le support de montage sur une surface solid à l’aide des vis fournies.
Assurez-vous que vous disposez d’une longueur de câble de chargement
suffisante pour atteindre votre caméra à partir du panneau solaire.
En cas de montage sur une surface en bois,Vissez le support de montage
directement sur la surface.
Si montage sur une surface de maçonnerie (briques, béton ou stuc), percez trois
trous à l'aide d'un foret de 8 mm (5/16 po) et insérez les chevilles fournies dans les
trous. Fixez ensuite le support de montage à la surface en utilisant les vis fournies.

11
English
Français
Installation du panneau solaire
2. Fixez le panneau solaire sur le support de montage.
Alignez le panneau solaire avec la vis filetée sur le support de la tête pivotante, puis
vissez le panneau solaire jusqu'à ce qu'il soit fermement fixé.

12
English
Français
Installation du panneau solaire
3. Le panneau solaire produit de l'énergie uniquement lorsqu'il est exposé à
la lumière du soleil. Pour générer le maximum de puissance et atteindre les
meilleures performances de charge, inclinez le panneau solaire vers le soleil,
loin de la couverture et de l'ombre.
HEURES DE POINTE
~ 10 heures-15 heures
Panneau solaire
BIEN NON OPTIMAL
Panneau solaire
Conseil Vous verrez l' icône de charge de la batterie dans l'application lorsque votre caméra
est en cours de charge. Si votre caméra est branchée sur le panneau solaire, mais qu'il n'y a
pas de lumière solaire, l' icône de charge de la batterie ne sera pas affiché.
La performance est directement liée à la
quantité et à la force de la lumière du soleil
qui est reçue
S’assurer que l’écrou de
blocage est serré après
ajustement de l’inclinaison

13
English
Français
Installation du panneau solaire

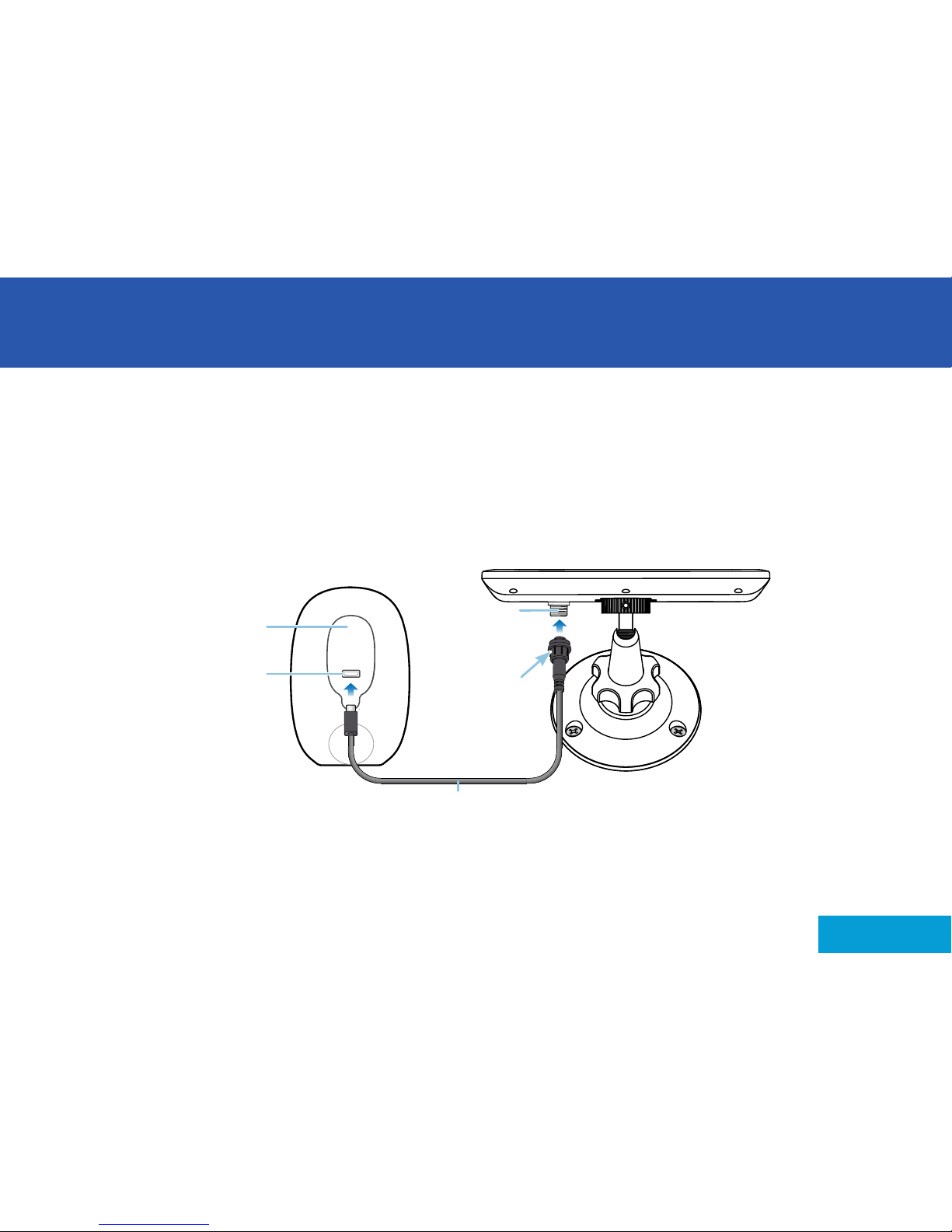

4. Connectez le panneau solaire à votre caméra.
Tout d'abord, retirez le cache du port de votre caméra et remplacez-le par le cache
du port fourni qui comporte une découpe du connecteur USB (un cache de port de
rechange est inclus). Assurez-vous que le cache du port est correctement scellé; il
devrait être au même niveau, sans jeu. Puis, à l'aide du câble de chargement USB
fourni, connectez l'extrémité ronde au panneau solaire et l'extrémité du micro-USB à
votre caméra.
Serrez le capu-
chon pour fixer
le connecteur
Cache de rechange
pour port
Port micro USB
Port solaire
Câble de chargement USB
Conseil Rechargez complètement votre caméra via votre chargeur USB habituel avant de la
connecter au panneau solaire. Veuillez noter que l’icône de chargement de la batterie ne s’affiche
pas dans l’application quand votre caméra est 100% chargée. Pour consulter l’état de chargement
de votre caméra lorsque cette dernière est connectée au panneau solaire, rendez-vous dans la
section A PROPOS - ÉTAT DE CHARGEMENT et BATTERIE.

14
English
Español
Resumen
Placa solar
Repuesto de la tapa de la toma
de la cámara
Con imagen de conector USB
Toma de placa solar
Soporte de cabezal giratorio con
tornillo roscado para placa solar
Ajuste fácilmente la orientación de
la placa solar para maximizar su
exposición a la luz solar
Tuerca de bloqueo
Fija el soporte de cabezal giratorio
Cable de carga USB
Para conectar la placa solar a su
cámara de seguridad inteligente Swann

15
English
Español
Antes de empezar
• La placa solar necesita recibir luz directa del sol para cargar su cámara. Cuando el cielo
está nublado, llueve o hace mal tiempo la placa solar podría no generar electricidad.
• Para unos mejores resultados, la placa solar debe estar orientada hacia el sol. La
orientación óptima varía a lo largo del año, en función de las estaciones y de su
ubicación. Por regla general, la placa solar debe estar orientada hacia el Ecuador (en
el hemisferio norte, la placa solar estaría orientada hacia el sur; en el hemisferio sur, la
placa solar estaría orientada hacia el norte).
• Para satisfacer las necesidades de energía de su cámara durante todo el año, es
preferible instalar la placa solar en un lugar donde pueda recibir mucha luz solar entre
las 10 am y las 3 pm. Evite instalarla en una zona sombreada. Las sombras de árboles
y edificios reducirán en gran medida la electricidad generada por la placa solar.
• La placa solar está diseñada para proporcionar una “carga lenta”, cargando y
manteniendo el nivel de batería de la cámara en función de la cantidad de luz solar
recibida a diario. Si durante el día la placa solar no recibe suficiente luz (por ejemplo,
cuando está nublado), podría no suministrar suficiente electricidad a la cámara para
recargarla después de su uso.
• Cada cierto tiempo, limpie la placa solar con un trapo suave y agua tibia. Para un
funcionamiento óptimo, mantenga la superficie de la placa solar libre de hojas y
residuos.

16
English
Español
Instalación de la placa solar
1. Fije el soporte de montaje a una superficie sólida con los tornillos suministrados.
Asegúrese de que exista suficiente cable de carga desde la cámara hasta la
ubicación del soporte de la placa solar.
Si va a instalarlo en una superficie de madera, atornille el soporte de montaje
directamente sobre la superficie.
Si va a instalarlo en una superficie de mampostería (ladrillos, cemento o
estuco), taladre tres orificios con una broca de 8 mm (5/16'') e introduzca los
tacos suministrados en los mismos. A continuación, fije el soporte de montaje a la
superficie con los tornillos suministrados.

17
English
Español
Instalación de la placa solar
2. Fije la placa solar al soporte de montaje.
Alinee la placa solar con el tornillo roscado del soporte de cabezal giratorio y atornille
la placa solar hasta que esté bien sujeta.

18
English
Español
Instalación de la placa solar
3. La placa solar únicamente produce electricidad cuando está expuesta a la luz
solar. Con el fin de generar una cantidad óptima de electricidad y conseguir
una mejor carga, incline la placa solar hacia el sol y no la coloque en lugares
cubiertos o sombreados.
HORAS PUNTA
~10 AM - 3 PM
Placa solar
BUENA NO ÓPTIMA
Placa solar
Consejo Verá el icono de carga de la batería en la aplicación cuando su cámara se esté
cargando. Si su cámara está conectada a la placa solar pero no hay luz solar, el icono de
carga de la batería no se visualizará.
El funcionamiento de la placa solar está
directamente relacionado con la cantidad y
la intensidad de la luz recibida
Asegúrese de que la tuerca
de bloqueo esté apretada
después de ajustar la
inclinación

19
English
Español
Instalación de la placa solar
4. Conecte la placa solar a su cámara.
En primer lugar, extraiga la tapa de la toma de su cámara y cámbiela por la tapa
suministrada, en la que aparece la imagen de un conector USB (se incluye una tapa
de repuesto). Asegúrese de que la tapa de la toma está bien ajustada: debería encajar
sin dejar ningún hueco. A continuación, utilizando el cable de carga USB suministrado,
conecte el extremo redondo a la placa solar y el extremo micro-USB a su cámara.
Apriete el tapón
para bloquear el
conector
Repuesto de la tapa de
la toma
Puerto micro-USB
Toma de
placa solar
Cable de carga USB
Consenjo Cargue su cámara completamente con un cargador USB normal antes de conectarla a la
placa solar. Tenga en cuenta que cuando la cámara está 100% cargada no se visualiza el icono de
carga de batería en la aplicación. Para comprobar el estado de la carga de su cámara cuando está
conectada a la placa solar, consulte ACERCA DE - ESTADO DE CARGA y BATERÍA en la pantalla
de configuración de la cámara.

20
English
Deutsch
Übersicht
Solarmodul
Ersatzabdeckung für
Kameraanschluss
Mit Aussparung für USB-Anschluss
Solaranschluss
Schwenkkopfhalterung mit
Schraubengewinde für Solarmodul
Einfache Anpassung des Solarmodulwinkels
für maximale Sonneneinstrahlung
Sicherungsmutter
Fixiert die Schwenkkopfhalterung
USB-Ladekabel
Verbinden des Solarmoduls mit Ihrer
Swann Smart Security Camera
