Swim-tec DOS CL 2 Deluxe WIFI Salz User manual

(2-19) Deutsch/German Teil 1 DE
(20-31) Deutsch/German Teil 2 DE
(32-49) Englisch/English Part 1 UK
(50-61) Englisch/English Part 2 UK
(62-79) Französisch/French Part 1 FR
(80-91) Französisch /French Part 2 FR
(92-109) Niederländisch/Dutch NL
(110-121) Niederländisch/Dutch NL
(122-139) Polnisch/Polish PL
(140-151) Polnisch/Polish PL
(152-170) Russisch/Russian RUS
(171-183) Russisch/Russian RUS
CL2 Deluxe WiFi Salz
2,4 l/h

2
DE: Aqua Consulting Swim-tec DOS CL 2 Deluxe WIFI Salz
mit IDS (Intelligent Dosing System) - 01/2022
Mess-, Regel und Dosieranlage zur pH-Wert-Regulierung
Und Chlordosierung über das Redoxpotential mit
Dosierpumpen 2,4 l/h und Durchflussmesser
Teil I: Bedienung der Regeleinheit
Teil II: Sicherheit, Montage und regelmäßige Wartung

3
Teil I - Inhaltsverzeichnis:
1Reglerübersicht.......................................................................................................................................4
2Anzeigen im Betrieb ................................................................................................................................5
2.1 Fehlermeldungen .............................................................................................................................5
3Menü-Modus / Änderung von Parametern...................................................................................................6
3.1 Regler stoppen.................................................................................................................................7
3.2 Handsteuerung ................................................................................................................................7
3.3 System Einstellungen .......................................................................................................................8
3.3.1 Werkseinstellungen...............................................................................................................8
3.3.2 Datum.................................................................................................................................8
3.3.3 Uhrzeit ................................................................................................................................8
3.3.4 Sprache...............................................................................................................................8
3.4 Konfiguration...................................................................................................................................8
3.5 IDS –Intelligent Dosing System.........................................................................................................8
3.6 Einschaltverzögerung........................................................................................................................9
3.7 Limit pH [60 min.]............................................................................................................................9
3.8 Limit Desinfektion [0 min.]................................................................................................................9
4pH-Einstellungen.....................................................................................................................................9
4.1 Kalibrierung der pH-Sonde ................................................................................................................9
4.2 pH-Sollwert: [7.2]..........................................................................................................................11
4.3 pH p-Bereich: [-1.0].......................................................................................................................11
4.4 Minimaler Alarm (↓): [6.80].............................................................................................................12
4.5 Maximaler Alarm (↑): [7.60] ............................................................................................................12
4.6 Einstellen des p-Bereichs [20 mV] (Hysterese)...................................................................................12
4.7 Nachstellzeit: [0 sec]......................................................................................................................12
4.8 Vorhaltezeit: [0 sec].......................................................................................................................12
5Rx-Einstellungen ...................................................................................................................................13
5.1 Prüfung Sonde ...............................................................................................................................13
5.2 Rx-Sollwert: [650 mV]....................................................................................................................13
5.3 Rx p–Bereich: [20 mV] ...................................................................................................................13
5.4 Minimaler Alarm (↓): [550 mV] ........................................................................................................14
5.5 Maximaler Alarm (↑): [750 mV] .......................................................................................................14
6Testmodus ...........................................................................................................................................14
7WLAN Setup .........................................................................................................................................14
7.1 Web Setup Mode............................................................................................................................14
7.2 Setup manuell - manuelle Eingabemaske für das WLAN-Passwort.........................................................15
7.3 IP Adresse.....................................................................................................................................16
7.4 WLAN SSID ...................................................................................................................................16
7.5 WLAN Passwort..............................................................................................................................16
7.6 MAC Adresse .................................................................................................................................16
7.7 VPN-Verbindung zum WLan-Router...................................................................................................16
8EG - Konformitätserklärung ....................................................................................................................17
9Klemmenplan .......................................................................................................................................18

4
1Reglerübersicht
1 Bedienfeld / Display
2 Durchflussmessung
3 Messwasseranschluss
4 pH-Elektrode
5 Rx-Elektrode
6 Messwasserdurchflusszelle mit LED-Anzeige
blau –Betriebszustand OK
rot –Fehlermeldung (z.B. Niveau, Dosierzeit Limit, Flow, min./max. Alarm)
7 Pumpe pH
8 Anschluss für Salzelektrolyse max. 300 W
9 Netzleitung, Temperaturfühler, Anschluss für Sauglanzen
1
3
5
6
7
4
flow
8
9
2

5
2Anzeigen im Betrieb
Nach dem Einschalten der Anlage beginnt die Initialisierung und es erscheint in der
oberen Zeile im Display WIFI INSIDE. Während der Initialisierung wird das Modell und
die Versionsnummer angezeigt.
Im Anzeigemodus kann über die Pfeiltasten die Helligkeit des Displays an die
Umgebungshelligkeit angepasst werden. Die Einstellung wird gespeichert.
Folgende Informationen sind zusammenfassend dargestellt:
(1) Datum
(2) Uhrzeit
(3) WLAN-Status
(4) Messwert für pH
(5) Messwert für Redox
(6) Verbleibende Zeit der Einschaltver-
zögerung (Abbruch mittels Taster OK)
(7) pH Skala mit Sollwert in der Mitte (7,2),
Dosierrichtung und Istwert als Pfeil
(8) Redox Skala mit Sollwert in der Mitte (700)
Dosierrichtung und Istwert als Pfeil
(9) Verbleibende Dosierzeit (Limit) und
Pumpenleistung in [%] für pH
(10) Verbleibende Dosierzeit (Limit) und
Pumpenleistung in [%] für Redox
(11) Temperatur in [°C]
(12) Durchfluss in [l/h]
Im Betriebsmodus ist der Regler funktionsbereit. Die aktuell gemessenen Werte werden
angezeigt. Bei Eingangswerten außerhalb des Messbereiches erscheint die Anzeige:
„pH: -,- Rx: ---„.
2.1 Fehlermeldungen
Auf Fehlermeldungen wird auf dem Display, in der Aquacontrol-App sowie durch rote
Beleuchtung an der Durchlaufzelle hingewiesen. Zusätzlich steht ein potentialfreier
Alarmkontakt für externe Signale auf der Platine zur Verfügung.
➢Limit –Dosierzeitbegrenzung (Sicherheitsabschaltung)
Die Sicherheitsabschaltung für den jeweiligen Parameter wurde aktiviert.
➢Level –Behälter leer
Das jeweilige Gebinde leer. Das Gebinde muss erneuert werden.
➢Flow –fehlerhafter Durchfluss
Der Durchfluss ist gestört.
1
2
3
4
5
6
9
7
8
10
11
12

6
Mehrere Fehler werden alternierend im Display angezeigt.
Die Dosierung wird nach Problembehebung von Flow und Level automatisch
fortgesetzt.
Das Rücksetzen der Fehlermeldung Limit erfolgt mit dem Taster OK.
Es folgt die Einschaltverzögerung, welche ebenfalls mit OK abgebrochen werden
kann.
➢! –zusätzliche Anzeige im Temperaturbereich bei Temperaturen < 5°C
➢Min. Alarm und Max. Alarm für pH und Redox
siehe Punkt 4.4 + 4.5 für pH und 5.4 + 5.5 für Redox
3Menü-Modus / Änderung von Parametern
Regler
stoppen
Hand-
steue-
rung
System
Einstell-
ungen
Regler pH
Regler
Desin-
fektion
Test-
modus
WLAN
Setup
Werks-
einstellungen
Kalibrierung
Prüfung
Sonde
Pumpe
pH
Web
Setup
Mode
Datum
Sollwert
7,2
Sollwert
650mV
Pumpe
Desinf.
Setup
Manuell
Uhrzeit
P-Bereich -1
P-Bereich
20mV
Alarm
Relais
IP
Adresse
Sprache
Min. Alarm
6,8
Min. Alarm
550mV
Niveau
pH
WLAN
SSID
Konfiguration
Max. Alarm
7,6
Max. Alarm
750mV
Niveau
Desinf.
WLAN
Passwort
IDS 2
Nachstellzeit
0
Nachstellzeit
0
Durchfl.
Sensor
MAC
Adresse
Verzögerung
8min
Min. Stellgrad
10 %
Durchfl.
Rate
Limit pH
60 min
Max. Stellgrad
100%
Eingang
pH
Limit Des
0min
Eingang
Redox
Eingang
Temp.
Eingang
Cl CLE 3
Eingang
Cl CLB 3

7

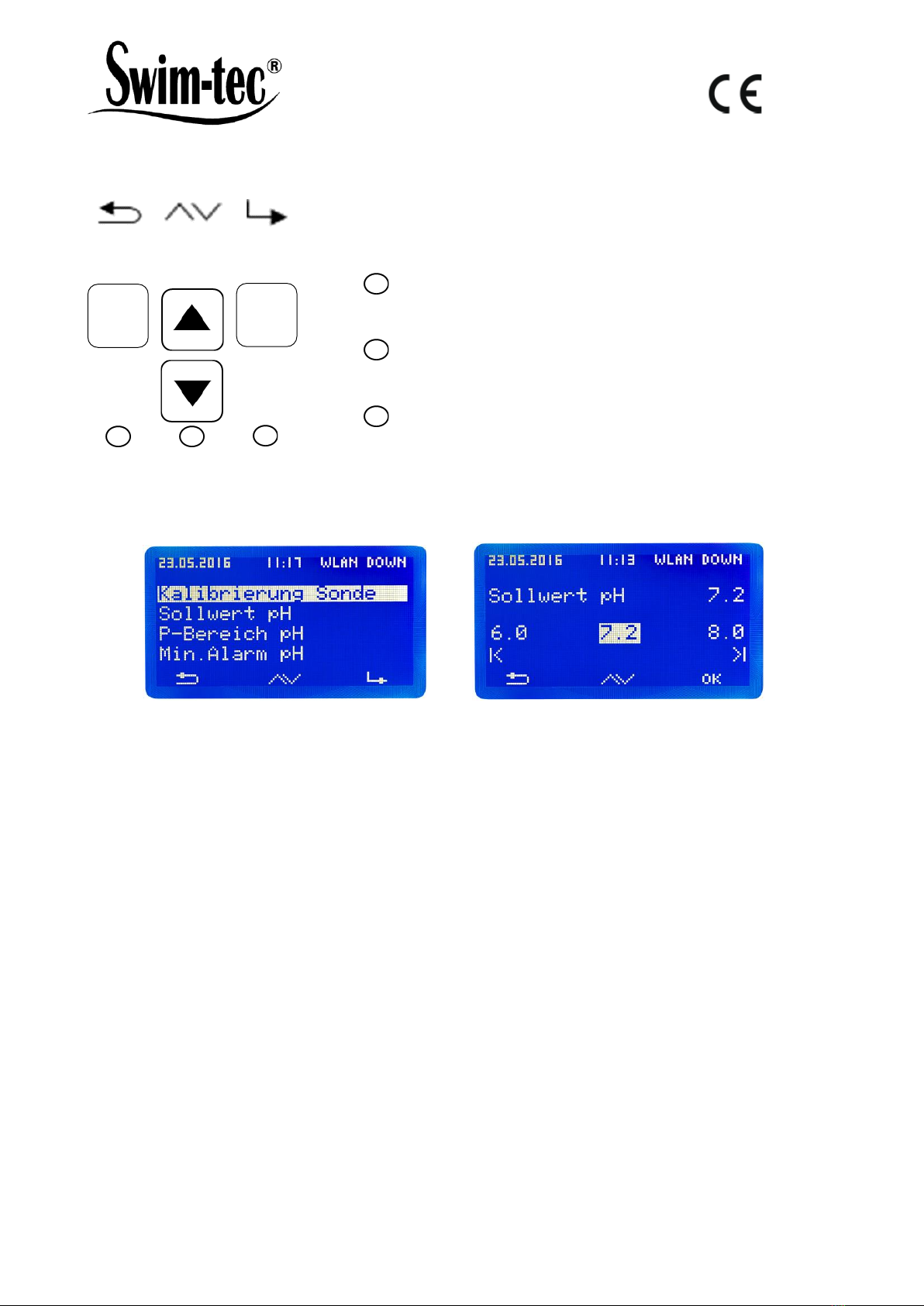

Durch Drücken der Mode–Taste gelangen Sie in den Einstellungsmodus.
Im Menü-Modus können alle wesentlichen Parameter verändert werden.
Der Menü-Modus wird bei fehlenden Aktivitäten nach 3 Minuten automatisch
verlassen. Beim Wechsel in den Menü-Modus wird der aktuelle Betriebszustand
gespeichert, die Dosierzeit angehalten und der Regler gestoppt.
Sollten relevante Parameter verändert worden sein, starten die Regler nach Verlassen
des Modus neu (Dosierzeit beginnt von vorn), ansonsten läuft die Dosierzeit weiter.
Folgende Einstellungen können in den Menü-Unterpunkten vorgenommen werden:
3.1 Regler stoppen
Drücken Sie jetzt die OK–Taste. Der Regler springt zurück in den Betriebsmodus. Die
Dosierpumpen sind jetzt verriegelt. Im Display wird STOP angezeigt. Es werden keine
Chemikalien dem Beckenwasser zugefügt. Die Messung des pH –Wertes und der Redox-
Spannung werden fortgesetzt.
Regler aktivieren beim nächsten Menü-Aufruf. Kurzes Drücken der OK–Taste hebt die
Verriegelung der Dosierpumpen auf. Der Regler befindet sich wieder im Betriebsmodus.
3.2 Handsteuerung
Die Handsteuerung ermöglicht den Eingriff in die Dosierung der pH- und
Desinfektionsmitteldosierung. Diese Funktion ist besonders für die Inbetriebnahme der
1
2
3
MODE
OK
1
2
3
Menü / Menüabbruch
Pfeiltasten
Auswahl

8
Mess-, Regel- und Dosieranlage geeignet.
Mit den Pfeiltasten können Sie die Handsteuerung „pH“ und „Desinfektion“ mit ein / aus
auswählen. Durch Drücken der OK–Taste für 2 Sekunden wird die Handsteuerung für
den ausgewählten Bereich aktiviert.
Achtung: Da die Dosierpumpe mit maximaler Leistung (100%) bis zum Erreichen des
Sollwertes arbeitet, kann dies zu einer Überdosierung führen.
Begründung: Wird ein Wasserpflegeprodukt in die Düsenleitung gepumpt entsteht in
Abhängigkeit von der Beckenhydraulik ein Zeitverzug, bis das mit
Wasserpflegeprodukten angereicherte Wasser wieder an den Messzellen ankommt.
3.3 System Einstellungen
3.3.1 Werkseinstellungen
Rücksetzen aller Einstellungen auf die Werkseinstellungen
3.3.2 Datum
Einstellung des Datums
3.3.3 Uhrzeit
Einstellung der Uhrzeit
3.3.4 Sprache
Einstellung der Sprache, aktivierte Sprache wird angezeigt
3.4 Konfiguration
Passwortgeschützter Bereich, nicht freigegeben
3.5 IDS –Intelligent Dosing System
Automatische Anpassung der Dosierzeitbegrenzung.
In einem Schwimmbad gibt es immer veränderliche Rahmenbedingungen z.B. durch
Frischwasserzugabe oder der Abnahme der Chlorkonzentration im
Wasserpflegeprodukt.
Eine starre Dosierzeitbegrenzung (Limit) schaltet die Dosierung nach der vorgegebenen
Zeit aus Sicherheitsgründen ab. Mit IDS registriert das Gerät, dass sich die Werte
einpendeln und verlängert die Dosierzeitbegrenzung automatisch. Damit wird eine
vorzeitige Sicherheitsabschaltung in den meisten Fällen vermieden.
Werksseitig ist die Anlage auf IDS 1 eingestellt. Eine Änderung bzw. eine Ausschaltung
des IDS erfolgt im Untermenü Systemeinstellungen. Wählen Sie durch Drücken der
Pfeiltasten den Punkt IDS aus und bestätigen Sie mit OK.
Folgende Einstellungen können Sie wählen:

9
IDS AUS: Intelligent Dosing System ist deaktiviert.
IDS 1: empfohlen für Hallenbäder und kleine Schwimmbäder im Außenbereich
IDS 2: empfohlen für Becken bis 65 m³ bei einer Dosierpumpenleistung von 2,4 l/h
IDS 3: empfohlen für Becken von >65 m³ bei einer Dosierpumpenleistung von 2,4 l/h
3.6 Einschaltverzögerung
Entspricht der Startverzögerung des Reglers in Minuten. Nach jedem Start der Anlage
wird die Dosierung, bis die Verzögerung abgelaufen ist, verriegelt.
Faustregel: Verzögerung in Minuten = Rückspülzeit + 2 min
Die gesetzte Einschaltverzögerung sowie die minimalen und maximalen Einstellwerte
werden angezeigt.
3.7 Limit pH [60 min.]
Die Dosierzeitbegrenzung verhindert gefährliche Fehldosierungen bei Elektrodenausfall.
Der Wert muss auf die jeweilige Beckengröße eingestellt werden. Bsp.: Bei
einem Havariefall können bei einer eingestellten Dosierzeitbegrenzung von 60 min
höchstens 1,6 l Wasserpflegeprodukt dosiert werden (Pumpenleistung 2,4 l/h). Danach
schaltet die Anlage ab. Es erscheint Limit im Display der ausgelöste Alarm kann durch
Drücken der OK-Taste quittiert werden.
Die Dosierzeit sowie die minimalen und maximalen Einstellwerte werden angezeigt.
3.8 Limit Desinfektion [0 min.]
Die Dosierzeitbegrenzung muss auf „0“ gestellt werden.
4pH-Einstellungen
4.1 Kalibrierung der pH-Sonde
Da pH-Messsonden einer gewissen Exemplar-Streuung unterliegen, sind diese auf das
jeweilige Mess- und Regelgerät abzugleichen. Vor der Inbetriebnahme muss der Köcher
von der Sonde entfernt werden. Die Sonde muss frei von Verunreinigungen, Ölen und
Fetten sein. Ebenso muss das Diaphragma (kleiner Punkt an der Spitze der Sonde) frei
von Belag, Verschmutzung und Auskristallisationen sein. Aus diesem Grunde sollten der
Glaskörper auch nicht mit den Händen berührt werden.
(Vgl. dazu: Teil II: Sicherheit, Montage und regelmäßige Wartung)
Achtung: Es ist darauf zu achten, dass Stecker und Kabel absolut trocken gehalten
werden.
Hinweis: Anschlüsse nicht verwechseln.
Starten Sie im MENÜ-Punkt pH-Kalibrieren den
Modus durch Drücken der Taste OK.
Kalibrieren Sonde
OK

10
Tauchen Sie die pH-Sonde in die Pufferlösung pH 7
und starten durch Drücken der Taste OK.
OK erneut drucken, um Countdown auszulösen
Nach 20 Sekunden zeigt der Regler den Wert der
verwendeten Pufferlösung sowie die Steilheit in mV an.
Wenn die Kalibrierung gültig ist, weiter mit OK
Danach wird die Sonde aus der ersten Pufferlösung
herausgenommen und nach Möglichkeit mit Wasser
gespült und mit einem trockenen, fusselfreien
Papiertuch abgetrocknet.
Achtung: Sonde nicht trockenreiben, da das zu elektrostatischer Aufladung und
Messwertverfälschung führt.
Jetzt wird die Sonde in die zweite Pufferlösung pH 4
getaucht.
OK erneut drücken, um Countdown auszulösen.
Nach weiteren 20 Sekunden zeigt der Regler die Werte
der zweiten Pufferlösung pH 4 an.
War die Kalibrierung gültig, weiter mit OK
Es erscheint die Anzeige mit Angabe der Steilheit in mV
Zurück mit Mode oder akzeptieren mit OK
Das Regelgerät wurde jetzt erfolgreich auf die pH-
Sonde abgeglichen und die Daten gespeichert.
Wenn der Kalibriervorgang nicht erfolgreich war,
erscheint die Anzeige Fehler. Abbruch mit Mode oder
Wiederholung mit OK
Der Kalibrierungsfehler kann mehrere Ursachen haben:
•Sie verwendeten zweimal die gleiche Pufferlösung zur Eichmessung. Eine
korrekte Eichmessung kann nur mit zwei unterschiedlichen technischen
Pufferlösungen erfolgen. Erst pH 7 und danach pH 4.
•Das Messkabel wurde falsch angeschlossen. Die pH –Einstabmesskette muss an
der linken Buchse angeschlossen werden.
•Die Pufferlösungen sind verbraucht. Versuchen Sie es mit frischen Pufferlösungen
nochmals.
•Das Messkabel ist defekt oder nicht angeschlossen. Bitte prüfen Sie die
Kalibrieren Sonde
pH7
Kalibrieren Sonde
(20)
Kalibrieren Sonde
pH4
Kalibrieren Sonde
(20)
Kalibrierung Sonde
erfolgreich
Fehler Wert!
OK
OK

11
Verbindung zwischen Elektrode und Regler.
•Die pH-Einstabmesskette ist verbraucht. Je nach Wasserqualität und Pflege
richtet sich die Lebensdauer einer Messelektrode.
4.2 pH-Sollwert: [7.2]
Mit dem Sollwert stellen Sie den gewünschten pH-Wert des Beckenwassers ein. Bei
Unter- oder Überschreitung des Sollwertes wird je nach Einstellung die Dosierpumpe
aktiviert. Ab Werk ist die Grundeinstellung für Dosierung pH-senkender Chemikalien
vorgesehen.
4.3 pH p-Bereich: [-1.0]
Mit dieser Funktion können zwei wesentlichen Einstellungen des Reglers definiert
werden:
•Dosierrichtung pH-Wert:
Bei negativem p-Bereich [-1.00] wird bei Überschreiten des Sollwertes die
Dosierpumpe aktiviert. Diese Einstellung wird zum Einsatz von pH-senkenden
Chemikalien verwendet.
Bei positivem p-Bereich [1.00] wird bei Unterschreiten des Sollwertes die
Dosierpumpe aktiviert. Diese Einstellung wird zum Einsatz von pH-hebenden
Chemikalien verwendet.
Hinweis: Beim Wechsel zwischen pH-senkenden und pH-hebenden
SN6-Anschluss für
die pH-Elektrode
SN6-Anschluss für
die Rx-Elektrode
Einschraubung für
die pH-Elektrode
Einschraubung für
die Rx-Elektrode

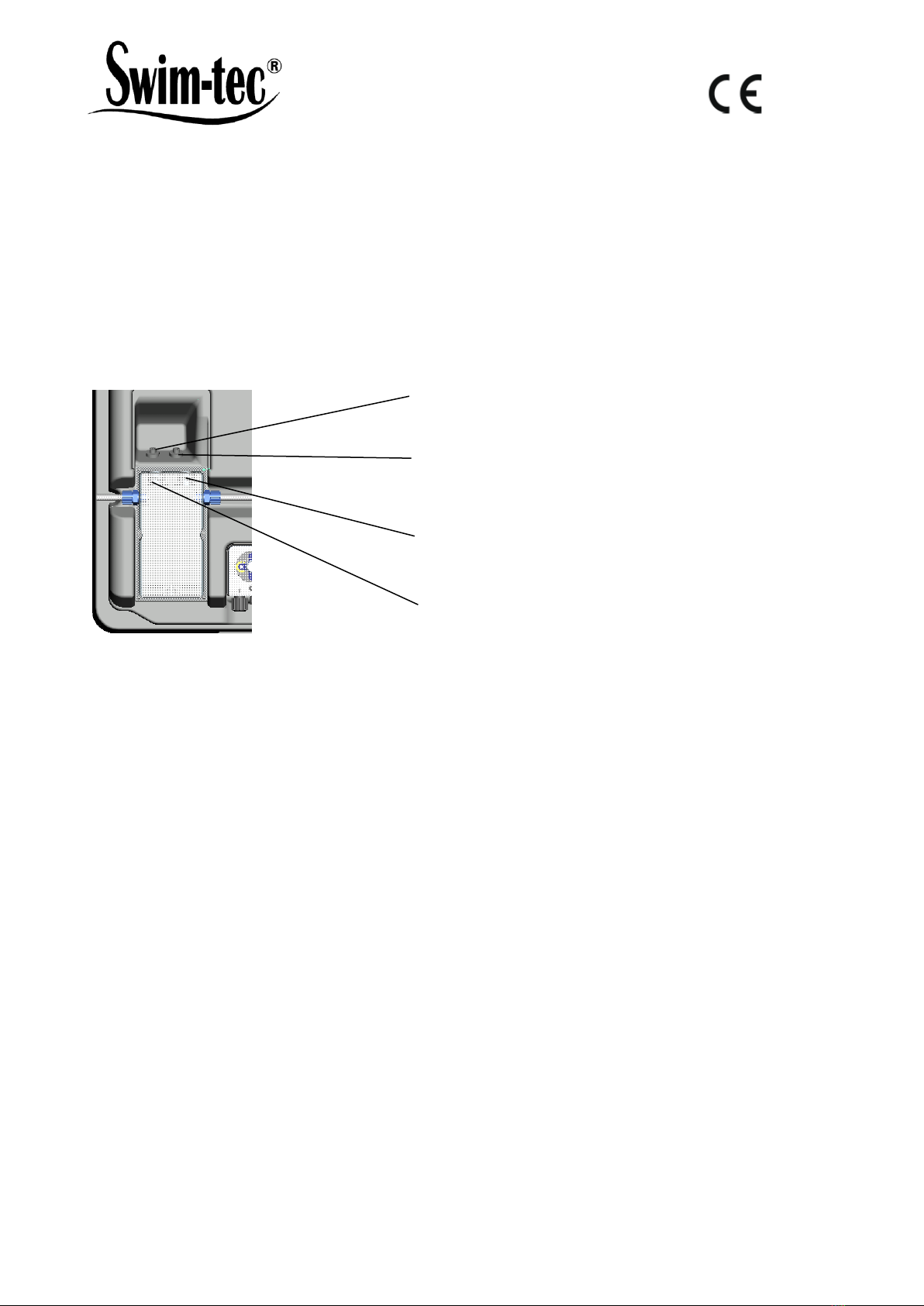

Die Elektroden müssen für den Betrieb entsprechend der untenstehenden Darstellung
an der Regelanlage installiert werden.

12
Wasserpflegeprodukten muss die Dosierleitung mit Wasser gespült und die
Impfventile gereinigt werden.
•Regelsteilheit
Der Zahlenwert gibt den Proportionalbereich, also die Regelsteilheit an. Übliche Werte
sind –1,00/1,00 je nach Dosierrichtung.
Bedeutung: Bei einem p-Bereich von 1,00 arbeitet die Dosierpumpe bei einer
Abweichung des gemessenen Istwertes vom Sollwert mit Δ 1 mit maximaler Leistung.
Nähert sich der Istwert innerhalb des p–Bereiches dem Sollwert, dann nimmt die
Dosierleistung proportional ab. D.h. bei einer Abweichung von z.B. Δ 0,5 arbeitet die
Pumpe nur mit 50 % der maximalen Leistung.
4.4 Minimaler Alarm (↓): [6.80]
Unterer Alarmwert, bei dessen Unterschreiten ein Alarm ausgelöst wird.
4.5 Maximaler Alarm (↑): [7.60]
Oberer Alarmwert, bei dessen Überschreiten ein Alarm ausgelöst wird.
4.6 Einstellen des p-Bereichs [20 mV] (Hysterese)
Dieser Punkt darf nur durch einen Fachmann geändert werden.
Werkseinstellung:
werksseitig ist der p-Bereich auf 20 mV eingestellt. Mit dem p-Bereich wird
die Schaltdifferenz (Hysterese) zwischen dem Ausschaltpunkt
(Redoc-Sollwert z.B. 650 mV) und dem Einschaltpunkt (Z.B. Redox-
Sollwert 650 mV minus p-Bereich 20 mV= 630 mV) festgelegt
Achtung: p-Bereich darf niemals auf 0 mV stehen!
4.7 Nachstellzeit: [0 sec]
Die Werkseinstellung darf nicht verändert werden.
4.8 Vorhaltezeit: [0 sec]
Die Werkseinstellung darf nicht verändert werden.

13
5Rx-Einstellungen
5.1 Prüfung Sonde
Tauchen Sie die Rx-Sonde in die Pufferlösung 475 mV und starten Sie die Prüfung durch
Drücken der Taste OK.
5.2 Rx-Sollwert: [650 mV]
Die Dissoziationskurve des Chlorwertes in Abhängigkeit vom pH-Wert muss beachtet
Werden.
Über das Redoxpotential regelt und dosiert die Anlage Chlor. Stellen Sie zunächst den
pH-Wert im Beckenwasser ein. Danach muss dem Beckenwasser die gewünschte Menge
Chlor zugegeben werden. Wir empfehlen 0,3-0,6 mg/l gemessen nach der DPD–
Methode. Lesen Sie jetzt am Regelgerät die gemessene Redoxspannung ab und stellen
Sie den Sollwert entsprechend des abgelesenen Wertes ein. Da jedes Wasser andere
Redoxwerte (auch bei gleicher Chlorkonzentration) hat, können wir keine grundsätzliche
Einstellung angeben. Er entspricht also nicht unbedingt der Werkseinstellung des
Sollwertes. Nach Ablauf von ca. 2–3 Wochen bzw. bei jeder Neubefüllung muss
unbedingt der Sollwert mit dem gewünschten Chlorwert verglichen und ggf. nachjustiert
werden, da sich der effektive Redoxwert erst bei Betrieb der Anlage einpendelt.
Unterschreitet der Istwert den Sollwert, aktiviert die Anlage selbstständig die
Salzelektrolyse bis der Sollwert erreicht ist. Danach schaltet sie das Elektrolysegerät
ab.
5.3 Rx p–Bereich: [20 mV]
Der Zahlenwert gibt den Proportionalbereich, also die Regelsteilheit an. Üblicher Wert
ist 20 mV.
Bedeutung: Mit dem p-Bereich kann der Anfangswert, bei dem das Gerät den
Dosiervorgang startet, verändert werden. Bei einem p-Bereich von 20 mV und einem
Sollwert von 650 mV schaltet die Anlage das Elektrolysegerät bei einem Redox-Potential
von 630 mV ein. Nach Erreichen des Sollwertes wird das Elektrolysegerät wieder
0
20
40
60
80
100
pH 6 pH 6,5 pH 7,0 pH 7,5 pH 8,0 pH 8,5 pH 9,0
HCLO

14
abgeschaltet.
5.4 Minimaler Alarm (↓): [550 mV]
Unterer Alarmwert, bei dessen Unterschreiten ein Alarm ausgelöst wird.
5.5 Maximaler Alarm (↑): [750 mV]
Oberer Alarmwert, bei dessen Überschreiten ein Alarm ausgelöst wird
6Testmodus
Funktionstest aller Ein- und Ausgänge - nur von autorisierten Fachpersonal zu
bedienen !
WARNUNG! Es handelt sich um einen Funktionstest!
Durch Aktivierung der Pumpen pH oder
Desinfektion kann es zu gefährlichen
Überdosierungen kommen!
-Pumpe pH Aktivierung durch Drücken der Pfeiltasten
-Salzelektrolyse Aktivierung durch Drücken der Pfeiltasten
-Alarmrelais Aktivierung durch Drücken der Pfeiltasten
-Niveau pH Anzeige Schließen/Öffnen
-Durchflusssensor Anzeige Schließen/Öffnen
-Durchflussrate Funktionstest Anschluss Durchflussmesser
-Eingang pH Anzeige pH-Wert in pH und mV
-Eingang Rx Anzeige Rx-Wert in mV
-Eingang Temp Anzeige der Temperatur in °C
-Eingang CL (CLE 3) nicht relevant für pH/Rx
-Eingang CL (CLB 2) nicht relevant für pH/Rx

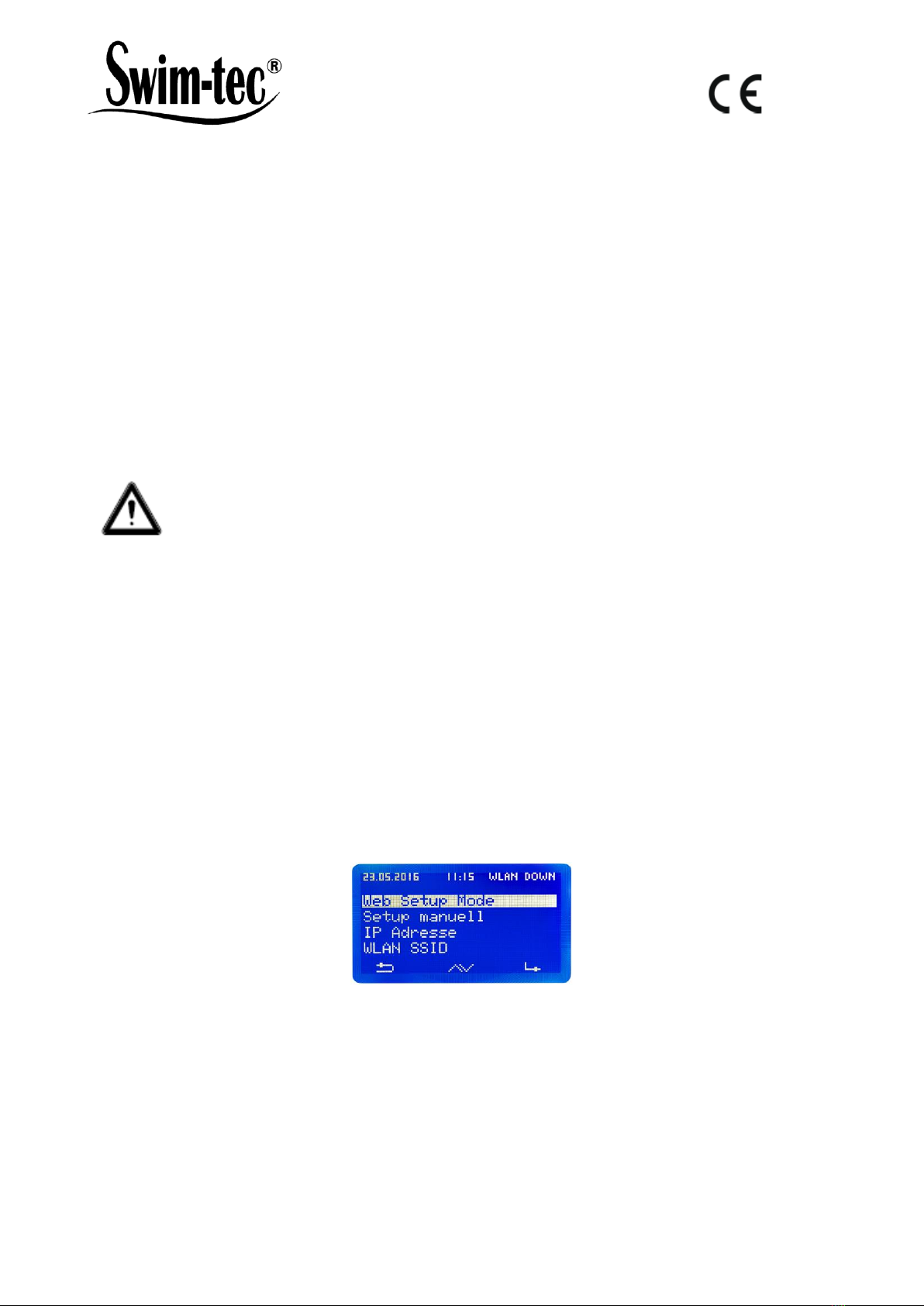

7WLAN Setup
7.1 Web Setup Mode
1. Suche nach WLAN > Start mit OK
> Auswahl des eigenen WLAN’s mit den Pfeiltasten und Bestätigung mit OK
2. Aktivieren Sie das WLAN auf Ihrem Smartphone, Tablet oder Computer und
öffnen die WiFi Einstellungen
3. Unter den Netzwerken taucht der Zugangspunkt WiConnect-### auf
> Verbindung mit dem Passwort password herstellen
4. Nach erfolgreicher Verbindung setup.com mit einem Webbrowser öffnen
> WiConnect Website öffnet sich und Verbindungen werden gescannt

15
5. Wählen Sie Ihr eigenes WLAN mit Passwort aus
> Konfiguration mit connect starten
6. Nach erfolgreichen Verbindungsaufbau erfolgt die Anzeige Device is now
connecting to … Setup is complete sowie WLAN UP im Display der Anlage
Anzeige Setup Stop
➢Kein WLAN > keine SSID gewählt
➢Keine Verbindung zu (WLAN-SSID) > Passwort fehlt oder falsch
➢Verbunden mit (WLAN-SSID) > Passwort zugeordnet
7. Laden Sie sich die Aquacontrol Premium WiFi App aus dem Apple Store bzw.
Google Store, indem Sie nach Aquacontrol suchen und öffnen diese im Anschluss
8. Gehen Sie im WLAN Setup der Anlage unter IP Adresse und geben diese in die
App Einstellungen ein
9. Die App ist nun mit der Anlage verbunden und die Daten können innerhalb des
Heimnetzwerkes abgerufen werden
Hinweis: App kompatibel ab Version iOS 8 und Android 4.4
7.2 Setup manuell - manuelle Eingabemaske für das WLAN-Passwort
Hinweis: Nicht benötigt bei Anmeldung mit den Web Setup Mode (7.1)
1. Suche nach WLAN > Start mit OK
> Auswahl des eigenen WLAN’s mit den Pfeiltasten und Bestätigung mit OK
2. Anzeige gefundener WLAN’s entsprechend der Signalstärke, Auswahl mit OK
> Anzeige Prüfung Passwort
> Passwort bereits zugeordnet > Anzeige Passwort gültig
> Passwort nicht zugeordnet > Anzeige Passwort eingeben
> Auswahl der Zeichen über die Pfeiltasten
(Reihenfolge: Großbuchstaben, Kleinbuchstaben, Ziffern, Symbole)
> Taste Mode zurück, Taste OK vor
> Taste Mode für 2 Sekunden –Abbruch
> Taste OK für 2 Sekunden –Bestätigung
> Passwort falsch, Anzeige Passwort eingeben
> Passwort richtig, Anzeige Passwort gültig

16
7.3 IP Adresse
Anzeige der IP Adresse des WLAN-Moduls (wird für die Konfiguration der Aquacontrol
Premium WiFi App benötigt)
7.4 WLAN SSID
Anzeige der WLAN SSID des Access Pointes
7.5 WLAN Passwort
Anzeige des WLAN Passwortes des Access Pointes (wenn freigegeben, anderenfalls
WLAN-Key gesperrt!)
7.6 MAC Adresse
Anzeige der MAC Adresse des WLAN-Moduls
7.7 VPN-Verbindung zum WLan-Router
Mittels VPN (virtual private network) kann über die Internetverbindung eines Apple iOS-
Gerätes (iPhone, iPad oder iPod touch) bzw. eines Android-Gerätes (z. B. Smartphone,
Tablet) eine sichere Netzwerkverbindung zu Ihrem WLan-Router und den
Netzwerkgeräten und Diensten im Heim-Netz hergestellen.
Dadurch ist der weltweite Zugriff mit der App auf Ihre Dosieranlage Typ DOS Deluxe
Wifi möglich.
Zur Einrichtung eines VPN konsultieren Sie bitte Ihren IT-Fachmann oder die Website

17
8EG - Konformitätserklärung
Hiermit erklären wir, Aquacontrol
Gesellschaft für Mess-, Regel- und Steuerungstechnik
zur Wasseraufbereitung mbH
Champagne 7
D –42781 Haan
dass das nachfolgend bezeichnete Produkt aufgrund seiner Konzipierung und Bauart
sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen
grundlegenden Sicherheits- und Gesundheitsanforderungen der EU–Richtlinie
entspricht. Bei einer nicht mit uns abgestimmten Änderung des Produktes verliert
diese Erklärung ihre Gültigkeit.
Bezeichnung des Produktes: Mess-, Regel- und Dosieranlagen für private
Schwimmbecken
Produkttypen: DOS CL2 Premium WiFi
DOS CL2 Premium WiFi Salz
DOS SL3 Premium WiFi
Seriennummer: siehe Typenschild am Gerät
Einschlägige EU-Richtlinien: EU Niederspannungsrichtlinie (2014/35/EU)
EU EMV Richtlinie (2014/30/EU)
Datum / Hersteller - Unterschrift: 01.01.2022
Angaben zum Unterzeichner: Josef Schrammek
Geschäftsleitung

18
9Klemmenplan
F1 Sicherung Pumpe pH 3,15 A träge
F2 Sicherung Pumpe Desinfektion 3,15 A träge
X2 [4, 5, 6] Netzversorung für Steuerung und Dosierpumpen
X3 [7, 8, 9] Dosierpumpe pH
X4 [10, 11, 12] Dosierpumpe Desinfektion
X5 [13, 14, 15] Alarmkontakt potentialfrei
X6 [16, 17] Durchflusssensor (Durchflussüberwachung)
X7 [18, 19] Niveau 1 (pH)
X8 [20, 21] Niveau 2 (Desinfektion)
X9 [22, 23, 24] Durchflussmesser
22 = Versorgung +5 V = braun
23 = Signal = grün
24 = Masse = weiß
X10 [25, 26] Temperatursensor (NTC 6,8k bei 25°C)
X11 [27, 28] Elektrode CLE (4-20 mA) – nicht relevant für pH/Rx
27 = +
28 = -
X13 Steckplatz für optionales Schnittstellenmodul
(nicht für alte Module geeignet)
X14 LED-Beleuchtung der Durchflusszelle (nur mitgelieferte LED anschließen!)
B = Kathode blau = weiß
A = Anode (Stromquelle, ca. 80 mA, max. ca. 9 V) = braun
R = Kathode rot = grün

20
DE: Teil II: Sicherheit, Montage und regelmäßige Wartung
1Einführung.......................................................................................21
1.1 Funktionsbeschreibung .................................................................21
1.2 Symbole .....................................................................................21
2Elektrischer Anschluss.......................................................................22
3Bauseitige Voraussetzungen ..............................................................23
4Montage ..........................................................................................24
4.1 Einbauzeichnung..........................................................................24
4.2 Wandmontage .............................................................................25
5Wartungshinweise ............................................................................25
5.1 Wartungsplan ..............................................................................25
5.1.1 Monatliche Wartung..............................................................25
5.1.2 Vierteljährliche Wartung........................................................26
5.1.3 Jährliche Wartung ................................................................26
5.2 Elektroden ..................................................................................26
5.2.1 Elektrodenverschleiß.............................................................26
5.2.2 Elektrodenpflege ..................................................................27
5.2.3 Reinigung der Elektroden ......................................................27
5.2.4 Kalibrierung.........................................................................27
5.3 Schläuche der Dosierpumpe ..........................................................28
5.4 Außerbetriebnahme/Überwinterung der Anlage................................29
5.4.1 Dosiersystem.......................................................................29
5.4.2 Messsystem.........................................................................29
6Checkliste für Fehler bei Messung des pH- bzw. Rx-Wertes ....................30
6.1 Fehler bei pH...............................................................................30
6.2 Fehler bei Redox..........................................................................31

21
1Einführung
1.1 Funktionsbeschreibung
Diese Anleitung ist Teil des Gerätes. Bei unsachgemäßer Verwendung, bei
unzureichender Wartung oder unzulässigen Eingriffen können Gefahren für Leib und
Leben bzw. materielle Schäden entstehen. Die bestimmungsgemäße Verwendung dieser
Anlage ist der Einsatz in privaten Schwimmbadanlagen mit einem maximalen
Wasserinhalt von 65 m³. Für andere Einsatzgebiete oder Zweckentfremdung übernimmt
der Hersteller keinerlei Haftung.
Anleitung vor Gebrauch aufmerksam lesen.
Anleitung während der Lebensdauer des Produkts aufbewahren.
Anleitung dem Bedien- und Wartungspersonal jederzeit zugänglich machen.
Anleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben.
Bei Schäden durch Installations- oder Bedienfehler haftet der Betreiber.
1.2 Symbole
Warnhinweise immer lesen und beachten.
Warnsymbol Warnwort Bedeutung
Warnung Gefahren für Personen.
Nichtbeachtung führt zu Tod
oder schweren Verletzungen.
