swissflex uni 14 75RF bridge basic User manual

0408129343
0408129350
0408129346
uni 14_75RF bridge® basic
uni 22_75RF bridge® basic
uni 20_75RF basic
Bedienungsanleitung
Mode d’emploi
Operating instructions
Gebruiksaanwijzing
Modo de empleo
Istruzioni d’uso
uni 21_25
uni 21_45
uni 21_05
uni 21_35
uni 21_75K
uni 21_95RF
uni 21_85RF
uni 21_95RS
uni 21_15
A575R
A
5
7
5
R
uni 21_75S
uni 21_85S
uni 21_75RF

Wir gratulieren zum Kauf Ihrer Swissflex-Unterfederung. Sie haben sich für ein ausgezeichnetes Pro-
dukt entschieden, das Qualitätsdenken und Know-how konsequent verbindet. Wir danken für Ihr Ver-
trauen und wünschen Ihnen einen erholsamen Schlaf!
Nous vous félicitons pour l’achat de votre literie Swissflex. Vous avez fait le choix d’un produit ex-
ceptionnel, qui associe qualité et savoir-faire. Nous vous remercions de la confiance que vous nous
accordez et nous vous souhaitons un sommeil réparateur !
We congratulate you on the purchase of your new Swissflex slat base. You have chosen an outstanding
product, which incorporates the perfect combination of quality and know-how. We would like to thank
you for your confidence and trust you will have a restful night’s sleep!
Van harte gefeliciteerd met de aanschaf van uw Swissflex-lattenbodem. Daarmee hebt u gekozen voor
een uitstekend product, waarin kwaliteitsbesef en knowhow onlos-makelijk met elkaar verbonden
zijn. Wij danken u voor uw vertrouwen en wensen u veel verkwikkend slaapgenot toe!
Le felicitamos por la compra de su sistema de descanso. Usted ha elegido un producto excepcional,
que asocia calidad y saber-hacer. Le agradecemos la confianza depositada en nosotros y le deseamos
un sueño reparador.
Congratulazioni per l’acquisto della vostra rete Swissflex. Avete optato per un prodotto eccezionale
che concilia perfettamente alta qualitá e know-how. Vi ringraziamo per la fiducia e vi auguriamo un
sonno riposante e rigenerante.
NL Van harte gefeliciteerd!
ES ¡Felicidades!
IT Congratulazioni!
FR Félicitations !
DE Herzlichen Glückwunsch!
GB Congratulations!

uni 14_75RF bridge® basic
uni 22_75RF bridge® basic
uni 20_75RF basic
04 | Bedienungsanleitung DE
08 | Mode d’emploi FR
12 | Operating instructions GB
16 | Gebruiksaanwijzing NL
20 | Modo de empleo ES
24 | Istruzioni d’uso IT
uni 21_25
uni 21_45
uni 21_05
uni 21_35
uni 21_75K
uni 21_95RF
uni 21_85RF
uni 21_95RS
uni 21_15
A575R
A
5
7
5
R
uni 21_75S
uni 21_85S
uni 21_75RF

4Bedienungsanleitung DE
13
11
14
12
Funk-Fernbedienung
1 Taschenlampe
2 Alle Motoren «auf»
3 Alle Motoren «ab»
4 Notbeleuchtung ein/aus
5 Antrieb Rückenbereich «auf»
6 Antrieb Rückenbereich «ab»
7 Antrieb Oberschenkelbereich «auf»
8 Antrieb Oberschenkelbereich «ab»
9 Batteriefach
(Rückseite Funk-Fernbedienung)
Im Batteriefach: Rote Teach-In-Taste
10 3x AAA-Batterie (im Lieferumfang)
Motorensteuerung
11 Netzteilanschluss
12 Teach-In-Taste / Taste „Notabsenkung“
(An externem Funkempfänger) /
Notbeleuchtung
13 Anschluss für externer Funkempfänger
14 Schaltnetzteil
15 Batteriefach für Notabsenkung (2 x 9 V)
1, 2
5
7
3, 4
6
8
9
10
uni 14_/22_/20_75RF basic
15

5

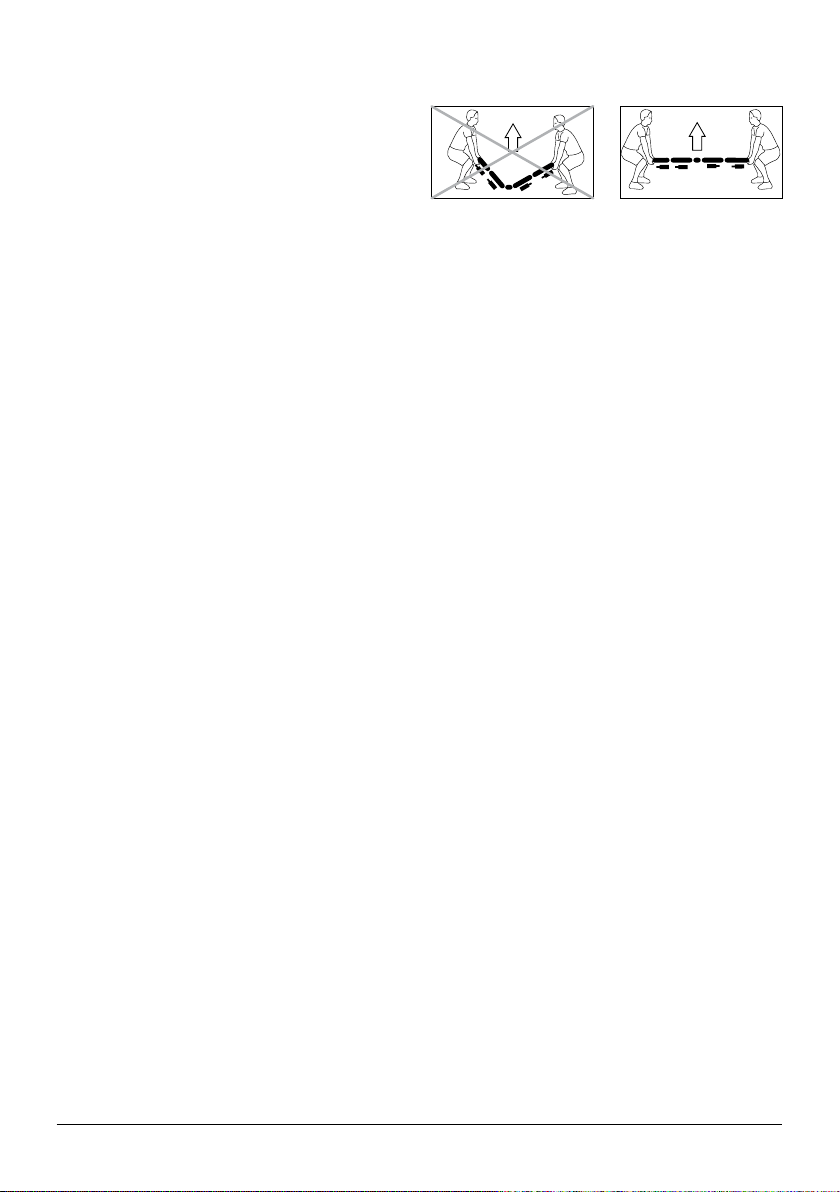

DE Bedienungsanleitung
Komfort und Gesundheit
Willkommen in der Welt von Swissflex!
Ihr Swissflex uni 14_/22_/20_75RF basic ist ein
Schweizer Qualitätsprodukt. Wenn Sie die wenigen
Bedienungs- und Sicherheitshinweise beachten, wird
es über Jahre hinweg zu Ihrer Zufriedenheit funktio-
nieren. Neben vielen anderen Vorteilen bietet Ihnen
Ihr uni 14_/22_/20_75RF basic ein ungestörtes Schla-
fumfeld. Alle elektrischen Leitungen die vom Netz-
stecker zum Bett führen befinden sich dank EcoTec in
einem fast stromlosen Zustand (unter 0.5 Watt).
Sicherheitshinweise
ACHTUNG! Setzen Sie den uni 14_/22_/20_75RF ba-
sic und das Zubehör weder Regen, noch sonstiger
Feuchtigkeit aus, um Feuergefahr und die Gefahr
eines elektrischen Schlages zu vermeiden. Sollte
Flüssigkeit in das Zubehör gelangen, trennen Sie das
Netzkabel von der Steckdose und lassen Sie es von
Ihrem Swissflex Fachhändler überprüfen.
Achten Sie beim Einbau der Unterfederung darauf,
dass alle Bewegungen von Kopf-, Rücken- und Fuss-
teil nicht durch Möbelteile behindert werden.
Trennen Sie unbedingt bei allen Demontage- und
Montagearbeiten an der Unterfederung oder am
Bettgestell den Netzstecker vom Netz.
Falls die Kabel oder das Gehäuse des Schaltnetzteils
beschädigt sind, darf das Sitzbett nicht mehr in Be-
trieb genommen werden. Entfernen Sie den Netz-
stecker aus der Steckdose und informieren Sie Ihren
Fachhändler.
Gehen Sie vorsichtig mit dem uni 14_/22_/20_75RF
basic und dem Zubehör um, zerlegen und modifizie-
ren Sie es nicht und lassen Sie die Kinder nicht damit
spielen und verhindern Sie, dass gebrechliche Perso-
nen ohne Aufsicht das Produkt verwenden.
Das Produkt darf nicht mit einem Medizinprodukt
verwendet oder in ein Medizinprodukt eingebaut wer-
den.
Das Produkt darf nicht in einer Umgebung verwendet
werden, in der mit dem Auftreten von entzündlichen
oder explosiven Gasen oder Dämpfen (z.B. Anästheti-
ka) zu rechnen ist.
Das Produkt darf nicht zum Heben und Senken von
Lasten verwendet werden.
Verwenden Sie nur Ersatzteile, die von Swissflex her-
gestellt oder freigegeben wurden. Nur diese gewähr-
leisten eine ausreichende Sicherheit.
Inbetriebnahme
Legen Sie die Batterien in die Funk-Fern be dienung
ein
Entfernen Sie auf der Rückseite die Abdeckung vom
Batteriefach (9) der Funk-Fern bedienung. Legen Sie
drei AAA-Batterien (10) ein, achten Sie dabei auf die
+/- Markierung. Schieben Sie die Abdeckung wieder
zu. Die Reichweite der Funk-Fernbedienung ist max.
15 m.
Handsender einlernen (Teach-In) (werkseitig be-
reits eingelernt)
1. Batterieabdeckung auf der Rückseite des Hand-
senders entfernen.
2. Batterien einlegen / überprüfen (3x AAA).
3. Die Teach-In-Taste (12) am Funkempfänger
aktivieren (2x Drücken). Sie leuchtet nach
erfolgreicher Aktivierung auf.
4. Im Batteriefach des Handsenders ist oberhalb
der Batterien eine kleine rote Taste.
5. Taste drücken, eine blaue LED beginnt zu blinken.
6. Die Taste solange gedrückt halten, bis die blaue
LED dauerhaft leuchtet, dann ist das Pairen
abgeschlossen.
Taschenlampe
Durch Gedrückthalten der Taste „Taschenlampe“
(1) leuchtet die Taschenlampe. Beim Loslassen der
Taste erlischt das Licht. Während des Benutzens der
Taschenlampe leuchtet diese Taste (blau).
Verstellmöglichkeiten
Mit den Tasten (5–8) können Sie sowohl den Rücken-
bereich, wie auch den Oberschenkelbereich individu-
ell einstellen.
Mit den Tasten (2) und (3) lassen sich gleichzeitig alle
Motoren «auf» beziehungsweise «ab» verstellen.
Rückstellung in die Horizontalposition
Mit der «Alle Motoren ab» Taste (3) fahren Sie alle
Liegeflächenteile gleichzeitig in die Horizontalposi-
tion.

6Bedienungsanleitung DE
Pflege und Wartung
Bei Ihrem uni 14_/22_/20_75RF basic handelt es sich
um ein hochwertiges Produkt, dass für zuverlässigen
Betrieb über Jahre hinaus entwickelt wurde. Zur ge-
legentlichen Reinigung von Staub empfehlen wir ein
trockenes Tuch.
So wechseln Sie die Batterien in der Funk-Fernbe-
dienung
Entfernen Sie die Abdeckung vom Batteriefach (9) auf
der Rückseite der Funk-Fernbedienung. Legen Sie
drei AAA-Batterien ein, achten Sie dabei auf die +/-
Markierung. Schieben Sie die Abdeckung wieder zu.
So wechseln Sie die Batterien am Schaltnetzteil am
uni 14_/22_/20_75RF basic (Batterien für Notab-
senkung)
Entfernen Sie die Abdeckung vom Batteriefach (9) auf
der Unterseite des Schaltnetzteils. Trennen Sie die
Batterien vorsichtig von den Batterieclips. Legen Sie
2 x 9-Volt-Block-Batterien ein, achten Sie dabei auf
die +/- Markierung. Die Batterien am Motor dienen
zur Spannungsversorgung bei einem Stromausfall.
Verhalten bei Störungen
Wenn an Ihrem uni 14_/22_/20_75RF basic Störun-
gen auf treten, versuchen Sie bitte, diese anhand der
folgenden Anweisungen zu beheben. Wenn sich das
Problem nicht beheben lässt, trennen Sie den uni
14_/22_/20_75RF basic von der Steckdose und wen-
den Sie sich an Ihren Swissflex Fach händler.
Stromausfall in Sitzposition
Im Schaltnetzteil befinden sich zwei 9 V Batterien,
um Ihr Bett bei Stromausfall in die flache Schlaf-
position zurück zu stellen. Sie können Ihr Bett bei
Stromausfall flach stellen, indem Sie diese Batterien
anschliessen und die Notabsenkungstaste (12) am
Funkempfänger drücken.
Der uni 14_/22_/20_75RF basic funktioniert nicht,
obwohl er eingeschaltet ist und alle Komponenten
richtig angeschlossen sind.
Trennen Sie das Netzkabel von der Steckdose. War-
ten Sie eine Minute und stellen Sie die Stromversor-
gung wieder her. Überprüfen Sie gegebenenfalls mit
einer Nachttischlampe, ob die Netzspannung (240V)
gewährleistet ist. Ist kein Strom vorhanden, überprü-
fen Sie die Sicherung vom Netz.
Drücken Sie die «Alle Motoren ab» Taste (3), um alle
Einstellungen zurückzusetzen. Da die Steuerung des
uni 14_/22_/20_75RF basic Microprozessoren ent-
hält, kann es durch Netzschwankungen zu Störungen
kommen.
Die Funk-Fernbedienung funktioniert nicht (Die
Hintergrundbeleuchtung funktioniert nicht)
Legen Sie neue Batterien ein. Entfernen Sie gegebe-
nenfalls Hindernisse zwischen der Funk-Fernbedie-
nung und dem Funkempfänger.
Nach einem Stromausfall
Drücken Sie vor erneuter Inbetriebnahme des uni
14_/22_/20_75RF basic solange die «Alle Motoren
ab» Taste (3), bis alle Liegeflächenbereiche die Aus-
gangsposition (Horizontalposition) erreicht haben
und keine Motoren mehr zu hören sind.
Die Notabsenkung
Mit der Notabsenkungsfunktion lässt sich die Liege-
fläche des Bettes im Falle eines Ausfalles der Netz-
versorgung, in die Schlafposition verstellen.
1. Schliessen Sie die Batterien für Notabsenkung
(15) an.
2.
Betätigen Sie den Knopf für die Notabsenkung (12)
am Funkempfänger.
Nach mehrfacher Not absen kung werden die Batteri-
en stark ent laden und müssen ausgetauscht werden.
Technische Daten
Versorgungsspannung: 110–240 Volt
Versorgung Funk-Fernbedienung: 3 x AAA Batterie
Schaltleistung Motoren: Aussetzbetrieb AB 2 min /18 min
Schaltleistung Freisteckdose: 850 W
Sicherung Freisteckdose: 5 x 20 mm T 4A
Schubkraft Motoren: 4 x 3000 N
Versorgung Notabsenkung: 2 x 9 Volt-Blockbatterie

7
DE Bedienungsanleitung
Problem Mögliche Ursache Lösung
Handschalter
oder Antriebs-
system ohne
Funktion.
Keine Netzspannung. Netzverbindung herstellen.
Handschalter oder Anstriebssystem
defekt.
Wenden Sie sich an Ihren Lieferanten / Händler.
Schaltkondensator oder Netzfreis-
chaltung leer.
Drücken Sie die Taste am Netzstecker der Netz-
freischaltung.
Antriebe lassen
sich plötzlich
nicht mehr
verfahren /
bewegen.
Thermoschalter am Transformator
hat möglicherweise ausgelöst oder
defekt.
Das Antriebssystem ca. 20-30 Minuten in Ruhestel-
lung belassen.
Temperatursicherung im Transfor-
mator hat möglicherweise ausgelöst
oder defekt.
Wenden Sie sich an Ihren Lieferanten / Händler.
Gerätesicherung hat möglicherweise
ausgelöst oder defekt.
Wenden Sie sich an Ihren Lieferanten / Händler.
Keine Netzspannung. Netzverbindung herstellen.
Zuleitung (Netz und / oder Handsch-
alter / Zusatzantriebe) unterbrochen.
Zuleitung überprüfen und ggf. Kontakt wiederhers-
tellen.
Die netzu-
nabhängige
elektrische
Rückstellfunk-
tion lässt sich
nicht betätigen.
Blockbatterie / Blockbatterien leer. Blockbatterie / Blockbatterien überprüfen / gege-
benenfalls erneuern.
Blockbatterie(n) nicht angeschlossen. Blockbatterie / Blockbatterien anschliessen.

8Mode d’emploi FR
Télécommande à radiofréquence
1 Lampe de poche
2 Tous les moteurs «haut»
3 Tous les moteurs «bas»
4 Marche / arrêt éclairage d‘urgence
5 Moteur partie dos «haut»
6 Moteur partie dos «bas»
7 Moteur partie cuisses «haut»
8 Moteur partie cuisses «bas»
9 C o m p a r t i m e n t à p i l e s ( a u d o s d e l a
télécommande à radiofréquence)
Dans le logement des piles : touche rouge
teach-in
10 3 x piles AAA (dans le contenu de la livraison)
Commande moteurs
11 Raccordement adaptateur
12 Touche teach-in / touche «descente
d‘urgence» (sur le récepteur radio externe)
/ éclairage d‘urgence
13 Raccordement pour le récepteur radio
externe
14 Bloc à découpage
15 Compartiment à piles descente
d‘urgence (2 x 9 V)
13
11
14
12
1, 2
5
7
3, 4
6
8
9
10
uni 14_/22_/20_75RF basic
15

9
FR Mode d’emploi
Confort et santé
Bienvenue dans le monde de Swissflex !
Votre Swissflex uni 14_/22_/20_75RF basic est un
produit suisse de qualité. Si vous observez les quel-
ques consignes de manipulation et de sécurité, il
vous donnera entière satisfaction pendant des an-
nées. Outre de nombreux autres avantages, votre
uni 14_/22_/20_75RF basic vous offre un environne-
ment de sommeil exempt de perturbations. Grâce à
la technologie EcoTec, tous les fils électriques situés
entre la prise secteur et le lit sont quasiment dépour-
vus de courant (inférieur à 0,5 W).
Pour votre sécurité
ATTENTION ! N‘exposez pas l‘uni 14_/22_/20_75RF
basic et ses accessoires à la pluie ni à toute autre
source d‘humidité, afin d‘éviter le risque de feu et de
choc électrique. Si un liquide venait à s‘infiltrer dans
les accessoires, déconnectez le cordon secteur de la
prise et faites-le vérifier par votre revendeur spécia-
lisé Swissflex.
Lors du montage du sommier, veillez à ce que tous
les mouvements des parties tête, dos et pieds ne soi-
ent pas entravés par des parties de meubles.
Débranchez toujours les prises de courant des fiches
secteurs lors des opérations de montage et de dé-
montage du sommier ou du bois de lit.
Dans le cas de dommage des câbles ou du boîtier de
l‘alimentation à découpage, le lit-siège ne doit plus
être activé. Retirez la fiche de la prise de courant et
contactez votre revendeur spécialisé.
Soyez prudent dans la manipulation de votre uni
14_/22_/20_75RF basic et de ses accessoires, ne le
démontez pas, ne procédez à aucune modification.
Ne laissez pas les enfants jouer avec et empêchez
les personnes impotentes de les utiliser sans sur-
veillance.
Le produit ne doit pas être utilisé avec du matériel
médical ni être inséré dans une installation médicale.
Le produit ne doit pas être utilisé dans un environne-
ment susceptible de contenir des vapeurs ou des gaz
inflammables ou explosifs (p.ex. anesthésiants).
Le produit ne doit pas être utilisé pour soulever ou
abaisser des charges.
Utilisez uniquement des pièces détachées fabriquées
ou autorisées par Swissflex. Elles seules garantis-
sent une sécurité suffisante.
Mise en service
Placez les piles dans la télécommande à radio-fré-
quence
Au dos de la télécommande, retirez le couvercle du
compartiment (9). Mettez trois piles AAA (10) en
place en tenant compte des pôles +/-. Faites glisser
le couvercle pour refermer le compartiment. La por-
tée de la télécommande à radiofréquence est de 15
m. max.
Calibrage de la commande (teach-in) (déjà calibrée
au sortir de l‘usine)
1. Enlever le couvercle du logement des piles sur
l‘arrière de la commande.
2. Insérer / vérifier les piles (3 x AAA).
3. Activer la touche teach-in (12) sur le récepteur ra-
dio (appuyer 2x). Une fois activée, elle s‘allume.
4. Dans le logement piles de la commande se trouve
une petite touche rouge, au-dessus des piles.
5. Appuyer sur cette touche : une LED bleue
commence à clignoter.
6. Maintenir la touche enfoncée jusqu‘à ce que la
LED bleue s‘allume en continu - la synchronisati-
on est alors effectuée.
Lampe torche
Pour allumer la lampe torche, maintenir enfon-
cée la touche «lampe torche» (1). La lampe s‘éteint
lorsqu‘on relâche la touche. La touche s‘allume en
bleu lorsqu‘on utilise la lampe torche.
Possibilités de réglage
Vous pouvez régler individuellement soit la partie dos
ou la partie cuisse à l‘aide des touches (5-8).
Tous les moteurs peuvent être mis simultanément en
position «haut» ou «bas» avec les touches (2) et (3).
Remise à plat
Grâce à la touche «Tous les moteurs bas» (3), vous
pouvez mettre à plat toutes les parties du sommier
en même temps.

10 Mode d’emploi FR
Soin et entretien
Votre uni 14_/22_/20_75RF basic est un produit de
haute qualité qui a été développé pour garantir un
fonctionnement pendant des années. Nous vous con-
seillons d’utiliser un chiffon sec pour épousseter.
Pour remplacer les piles dans la télécommande à
radio-fréquence
Retirez le couvercle du compartiment (9) au dos de
la télécommande à radiofréquence. Placez trois pi-
les AAA en tenant compte des pôles +/-. Refermez
le couvercle.
Pour remplacer les piles dans l‘alimentation à dé-
coupage de l‘uni 14_/22_/20_75RF basic (piles pour
abaissement d‘urgence)
Enlevez le cache du compartiment piles (9) sur la
face intérieure de l‘alimentation à découpage. Retirez
avec précaution les piles des clips. Placez deux piles
de 9 volts en tenant compte des pôles +/-. Les piles
servent d’alimentation en cas de coupure de courant.
En cas de dérangement
En cas de problème avec votre uni 14_/22_/20_75RF
basic, vous pouvez essayer de le solutionner à l’aide
des recommandations ci-après. Si vous ne pou-
vez résoudre le problème, débranchez votre uni
14_/22_/20_75RF basic et adressez-vous à votre re-
vendeur Swissflex.
Panne de courant en position assise
L‘alimentation à découpage contient deux piles 9 V qui
vous permettent de ramener le sommier en position
horizontale en cas de coupure de courant. Pour cela,
vous devrez raccorder le pack de piles et appuyer sur
la touche d‘abaissement d‘urgence (12) sur le récep-
teur.
Votre uni 14_/22_/20_75RF basic ne fonctionne pas,
bien qu’il soit connecté à la prise et que tous les
branchements aient été correctement effectués
Débranchez le sommier. Attendez une minute et re-
branchez-le. Vérifiez à l’aide d’une lampe de chevet si
la tension d’alimentation (240V) est assurée. S’il n’y a
pas de courant, vérifiez le fusible.
Appuyez sur la touche «Tous les moteurs bas» (3)
pour refaire les programmations. En cas de variati-
on d‘intensité du courant dans le réseau, des déran-
gements peuvent survenir car la commande du uni
14_/22_/20_75RF basic contient des microproces-
seurs.
La télécommande à radiofréquence ne fonctionne
pas (l‘éclairage de fond ne fonctionne pas)
Placer de nouvelles batteries. Eventuellement éloig-
ner les obstacles entre la télécommande à radiofré-
quence et le récepteur radio.
Après une coupure de courant
Pour redémarrer votre uni 14_/22_/20_75RF basic,
appuyez sur la touche «Tous les moteurs bas» (3)
jusqu’à ce que toutes les parties du sommier se re-
mettent en position de démarrage (horizontale) et
que les moteurs ne fassent plus de bruit.
L‘abaissement d‘urgence
La fonction d‘abaissement d‘urgence permet de ra-
mener la surface de couchage à la position horizon-
tale en cas de coupure de l‘alimentation électrique.
1. Raccordez les piles pour l‘abaissement d‘urgence
(15).
2. Appuyez sur le bouton de l‘abaissement d‘urgence
(12) sur le récepteur radio.
Après plusieurs abaissements d‘urgence, les piles se-
ront fortement déchargées et devront être changées.
Données techniques
Tension d’alimentation : 110–240 volts
Alimentation télécommande à radiofréquence :
3 x piles AAA
Puissance de commutation moteurs :
service discontinu cycles 2 min / 18 min
Puissance de commutation prise libre : 850 W
Fusible prise de courant libre : 5x 20 mm T 4A
Poussée moteurs : 4x 3000 N
Tension remise à plat des moteurs :
2 x piles monobloc 9 volts

11
FR Mode d’emploi
Problème Cause possible Solution
Commande
ou système
moteur ne fon-
ctionnent pas.
Pas de tension secteur. Raccorder le secteur.
Commande ou système moteur
défectueux. Adressez-vous à votre revendeur / fournisseur.
Condensateur commuté ou coupe-
courant déchargé. Appuyez sur la touche située sur le bloc secteur du coupe-courant.
Les moteurs
s'arrêtent
brusquement
de fonctionner.
Le commutateur thermique du
transformateur s'est peut-être
déclenché ou est défecteux.
Laisser le système moteur reposer pendant 20-
30 minutes.
Le fusible de température dans
le transformateur s'est peut-être
déclenché ou est défectueux.
Adressez-vous à votre revendeur / fournisseur.
Le fusible appareil s'est peut-être
déclenché ou est défectueux. Adressez-vous à votre revendeur / fournisseur.
Pas de tension secteur. Raccorder le secteur.
Alimentation (secteur et/ou com-
mande et/ou moteurs supplémen-
taires) interrompue.
Vérifier l'alimentation et rétablir le contact le cas
échéant.
Impossible
d'activer la
fonction élec-
trique de retour
à l'horizontale
(indépendante
du secteur).
Pile/s déchargée/s. Vérifier ou changer la/les pile/s.
Pile/s non raccordées. Raccorder la/les piles.

12 Operating instructions GB
Radio remote control
1 Pocket lamp
2 All motors «up»
3 All motors «down»
4 Emergency light on / off
5 Control system back section «up»
6 Control system back section «down»
7 Control system thigh section «up»
8 Control system thigh section «down»
9 Battery compartment
(on the back of the radio remote control)
In the battery compartment: red teach-in
button
10 3x AAA-Battery (included in the delivery)
Motor control
11 Connection for mains supply unit
12 Teach-in button / emergency lowering
button (on the external radio receiver) /
emergency light
13 Connection for external radio receiver
14 Switching power supply
15 Battery compartment for emergency
lowering (2 x 9V)
13
11
14
12
1, 2
5
7
3, 4
6
8
9
10
uni 14_/22_/20_75RF basic
15

13
GB Operating instructions
Health and comfort
Welcome to the world of Swissflex!
Your Swissflex uni 14_/22_/20_75RF basic is a Swiss
quality product. If you follow the simple operating and
safety instructions, it will function to your complete
satisfaction for many years. In addition to its many
other advantages, your uni 14_/22_/20_75RF basic
offers an undisturbed sleep environment. All electri-
cal connections between the mains plug and the bed
are virtually free of mains voltage (below 0.5 watts)
thanks to EcoTec.
Safety instructions
CAUTION! The uni 14_/22_/20_75RF basic and acces-
sories must be protected from rain and other moistu-
re to prevent causing a fire hazard or the risk of elec-
tric shock. In case of spillages on an accessory, the
mains cable must be disconnected from the power
outlet and checked by your Swissflex stockist.
When installing the slat base, ensure that the head,
back and foot sections are not obstructed by furni-
ture.
Ensure that the mains supply is disconnected before
any assembly or disassembly work is carried out on
the slat base or the bed frame.
In the case of damage to cables or to the switching
power supply housing, do not adjust the bed to a sea-
ted position. Remove the mains plug from the socket
and inform your stockist.
Handle the uni 14_/22_/20_75RF basic and accesso-
ries with care; do not disassemble or modify them,
do not allow children to play with them and prevent
frail individuals from using the product without su-
pervision.
The product may not be used with a medical device or
be installed in a medical device.
The product may not be used in an environment in
which flammable or explosive gases or vapours (e.g.
anaesthetics) are likely to occur.
The product may not be used to raise and lower loads.
Only use spare parts that have been produced or ap-
proved by Swissflex. Only these parts guarantee ade-
quate safety.
Initial setup
Place the batteries into the radio remote control
Remove the cover from the battery compartment (9)
on the back of the radio remote control. Place 3 AAA-
batteries (10) into the compartment, paying attention
to the +/- markings. Close the compartment cover
again. The maximum range of the radio remote con-
trol is 15 metres.
Teaching-in the remote control (already taught-in in
the factory)
1. Remove the remote control‘s battery cover on the
back of the device.
2. Insert / check the batteries (3x AAA).
3. Activate the teach-in button (12) on the radio
receiver (press 2x). It flashes after successful
activation.
4. A small red button is located above the
batteries in the battery compartment of the
device.
5. Press the button; a blue LED will start
flashing.
6. Hold the button down until the blue LED is
permanently illuminated; this means that
pairing has been completed.
Pocket lamp
The pocket lamp is illuminated when the „Pocket
lamp“ button (1) is held down. The light turns off
when the button is released. This button is illumina-
ted (blue) while the pocket lamp is in use.
Adjustment options
You can individually adjust the back section or the
thigh section by using the buttons (5-8).
All motors can be simultaneously put in position «up»
or «down» with the buttons (2) and (3).
To reset to the horizontal position
Press the “all motors down” button (3) to simultane-
ously move all sections to the horizontal position.

14 Operating instructions GB
Care and Maintenance
Your uni 14_/22_/20_75RF basic is a high-quality pro-
duct that has been designed to serve you reliably for
many years to come. For occasional cleaning and the
removal of dust, we recommend the use of a dry cloth.
Changing the batteries in the radio remote control
Remove the cover from the battery compartment (9)
on the back of the radio remote control. Place three
AAA batteries into the compartment, paying attention
to the +/- markings. Close the compartment cover
again.
Changing the batteries at the switching power sup-
ply of the uni 14_/22_/20_75RF basic (batteries for
emergency lowering)
Remove the cover of the battery compartment (15) on
the underside of the switching power supply. Careful-
ly remove the batteries from the battery clips. Place
two 9V block batteries in the compartment, paying
attention to the +/- markings. The batteries provide
power in the case of a power failure.
Troubleshooting
In case of malfunctions with your uni 14_/22_/20_75RF
basic, consult the following troubleshooting tips. If
the problem cannot be resolved, disconnect the uni
14_/22_/20_75RF basic from the mains outlet and
contact your Swissflex stockist.
Loss of power in the sitting position
There are two 9 V batteries in the switching power
supply which allow you to move the bed to the flat
sleeping position. Connect this battery pack and
press the emergency lowering button (12) on the re-
ceiver to move the bed to the horizontal position when
there is no mains power.
The uni 14_/22_/20_75RF basic does not work de-
spite being switched on and all components being
connected properly
Disconnect the mains supply unit from the mains out-
let. Wait a minute and then reconnect it. If necessary,
connect a bedside lamp to check that mains voltage
(240V) is present. If there is no current, check the
fuse.
Press the “all motors down” button (3) to reset all
adjustments. The control of the uni 14_/22_/20_75RF
basic contains microprocessors, so irregular power
supply can lead to malfunctions.
The radio remote control does not work (The back-
ground light does not work)
Insert new batteries. Where applicable, remove any
obstacles between the radio remote control and the
radio receiver.
After a power failure
Before resuming use of the uni 14_/22_/20_75RF ba-
sic, press and hold the “All motors down” button (3),
until all comfort areas have reached the horizontal
position and the motors have stopped moving.
Emergency lowering
The emergency lowering function allows the bed‘s
sleeping surface to be moved to the sleeping position
in case of a power failure.
1. Connect the batteries for emergency lowering
(15).
2. Push the button for emergency lowering (12) on the
radio receiver.
Repeated use of the emergency lowering function
puts a lot of strain on the batteries, in which case
they must be replaced.
Technical data
Supply voltage: 110-240V
Remote control power supply: 3x AAA Batteries
Power rating motors:
Intermittent operation FROM 2 min / 18 min
Power rating user socket : 850 W
User socket fuse: 5x 20 mm T 4A
Thrust motors: 4x 3000 N
Power supply for emergency lowering: 2x 9V block battery

15
GB Operating instructions
Problem Possible cause Solution
Remote control
or control
system not
working.
No mains supply. Restore mains connection.
Manual switch or control system
defective. Contact your supplier / stockist.
Switched capacitor or mains isola-
tion blank. Press the button on the mains isolation plug.
Control sys-
tems suddenly
no longer travel
/ move.
Thermoswitch on the transformer
may have been triggered or may be
defective.
Leave the control system in the rest position for
20-30 minutes.
Thermal cut-out in the transformer
may have been triggered or may be
defective.
Contact your supplier / stockist.
Internal fuse may have been trigge-
red or may be defective. Contact your supplier / stockist.
No mains supply. Restore mains connection.
Supply line (mains and / or manual
switch / auxiliary control system)
interrupted.
Check the supply line and restore contact if
applicable.
The battery-
operated
electric reset
function cannot
be activated.
Block battery / block batteries flat. Check and replace the block battery / block batte-
ries if necessary.
Block battery/batteries not con-
nected. Connect the block battery / block batteries.

16 Gebruiksaanwijzing NL
Draadloze afstandsbediening
1 Zaklamp
2 Alle zones «omhoog»
3 Alle zones «omlaag»
4 Noodverlichting aan / uit
5 Aandrijving rugzone «omhoog»
6 Aandrijving rugzone «omlaag»
7 Aandrijving bovenbeenzone «omhoog»
8 Aandrijving bovenbeenzone «omlaag»
9 Batterijvak
(achterkant draadloze afstandsbediening)
In het batterijvak: Rode Teach-In-toets
10 3x AAA-batterij
(bij de levering inbegrepen)
Motorbedieningsapparaat
11 Adapteraansluiting
12 Teach-In-toets / „nood-uitknop“-toets
(op externe radio-ontvanger) / noodver-
lichting
13 Aansluiting voor externe radio-ontvanger
14 Schakeladapter
15 Batterijvak voor nood-uitknop (2 x 9 V)
13
11
14
12
1, 2
5
7
3, 4
6
8
9
10
uni 14_/22_/20_75RF basic
15

17
NL Gebruiksaanwijzing
Comfort en gezondheid
Welkom in de wereld van Swissflex!
Uw Swissflex uni 14_/22_/20_75RF basic is een Zwit-
sers kwaliteitsproduct waarvan u nog jarenlang ple-
zier kunt hebben, als u een aantal elementaire bedie-
nings- en veiligheidsaanwijzingen opvolgt. Naast tal
van andere voordelen biedt uw uni 14_/22_/20_75RF
basic u vooral een ongestoorde slaapomgeving. Alle
snoeren van het stopcontact naar het bed zijn dankzij
EcoTec bijna vrij van netspanning (onder 0,5 watt).
Veiligheidsaanwijzingen
LET OP! Schakel de uni 14_/22_/20_75RF basic en
onderdelen bij regen of andere vochtigheid uit om
brandgevaar en het gevaar op een elektrische schok
te voorkomen. Mocht er vloeistof op de onderdelen
terechtkomen, trek dan de stekker uit het stopcon-
tact en laat deze door uw Swissflex-speciaalzaak
controleren.
Let er tijdens het inbouwen van de lattenbodem op dat
de bewegingen van het hoofd-, rug- en voetgedeelte
niet door meubelonderdelen worden gehinderd.
Bij alle demontage- en montagewerkzaamheden aan
de lattenbodem of de beddenbak moet de netstekker
altijd uit het stopcontact worden getrokken.
Als het snoer of de behuizing van de schakeladapter
beschadigd zijn, mag het zitbed niet meer worden ge-
bruikt. Trek de stekker uit het stopcontact en neem
contact op met uw Swissflex- speciaalzaak.
Ga voorzichtig met de uni 14_/22_/20_75RF basic en
de onderdelen om, demonteer en wijzig niets, laat
kinderen er niet mee spelen en laat personen met
een beperking het product niet zonder toezicht ge-
bruiken.
Het product mag niet met een medisch product ge-
bruikt of in een medisch product ingebouwd worden.
Het product mag niet worden gebruikt in een omge-
ving waar brandbare of explosieve gassen of dampen
(bijv. anesthetica) aanwezig kunnen zijn.
Het product mag niet worden gebruikt voor het heffen
en laten zakken van lasten.
Gebruik uitsluitend door Swissflex gefabriceerde of
goedgekeurde vervangingsonderdelen. Alleen deze
onderdelen garanderen een voldoende veiligheids-
niveau.
Ingebruikneming
Plaats de batterijen in de draadloze afstandsbedie-
ning
Verwijder aan de achterkant het klepje van het batte-
rijvak (9) van de draadloze afstandsbediening. Plaats
drie AAA-batterijen (10), let daarbij op de +/- marke-
ring. Schuif het klepje weer dicht. Het bereik van de
draadloze afstandsbediening is maximaal 15 meter.
Voer de Teach-In-procedure voor de afstandsbedie-
ning uit (in fabriek al uitgevoerd)
1. Verwijder het klepje van het batterijvak aan de ach-
terkant van de afstandsbediening.
2. Plaats en controleer de batterijen (3 x AAA).
3. Schakel de Teach-In-toets (12) op de radio-ontvan
-ger in (2x drukken). Als deze is ingeschakeld licht
de toets eenmaal op.
4. In het batterijvak van de afstandsbediening bevindt
zich boven de batterijen een kleine rode toets.
5. Druk de toets in, een blauw lampje begint te
knipperen.
6. Houd de toets ingedrukt tot het blauwe lampje
brandt zonder te knipperen, dan is het pairen
afgerond.
Zaklamp
Houd de toets “Zaklamp” (1) ingedrukt om de za-
klamp te laten schijnen. Als u de toets loslaat, dooft
het licht. Als de zaklamp is ingeschakeld, licht deze
toets blauw op.
Verstelmogelijkheden
Met de toetsen (5-8) kan u zowel het rugzone als het
bovenbeenzone individueel instellen. Met de toetsen
(2) en (3) kunnen al de motoren tegelijkertijd “naar
boven” respectievelijk “naar beneden” versteld wor-
den.
Terug naar de horizontale stand
Met de «alle zones omlaag» toets (3) kunt u alle lig-
zones tegelijk in de horizontale stand laten zakken.

18 Gebruiksaanwijzing NL
Onderhoud
Uw uni 14_/22_/20_75RF basic is een hoogwaardig
product dat ontwikkeld is om u jarenlang op be-
trouwbare wijze van dienst te zijn. Wij adviseren u
het bed met een droge doek af te stoffen.
U vervangt de batterijen van uw draadloze af-
standsbediening als volgt
Verwijder het klepje van het batterijvak (9) aan de
achterkant van de draadloze afstandsbediening.
Plaats drie AAA-batterijen, let daarbij op de +/- mar-
kering. Schuif het klepje weer dicht.
U vervangt de batterijen van de schakeladapter van
de uni 14_/22_/20_75RF basic als volgt (batterijen
voor nood-uitknop)
Verwijder het klepje van het batterijvak (15) aan de
achterkant van de schakeladapter. Haal de batterijen
voorzichtig uit de batterijclips. Let bij het plaatsen
van de twee 9 volt-blokbatterijen op de +/- marke-
ring. De batterijen in de schakeladapter zorgen voor
stroom bij een stroomuitval.
Wat te doen bij storingen
Wanneer er iets mis is met uw uni 14_/22_/20_75RF
basic, probeer dan aan de hand van de volgende in-
structies de storing op te lossen. Als het probleem
niet is op te lossen, trek dan de stekker uit het stop-
contact en neem contact op met uw Swissflex-spe-
ciaalzaak.
Stroomuitval in zitstand
In de schakeladapter bevinden zich twee 9V-batte-
rijen om uw bed bij stroomuitval in de vlakke slaap-
stand (horizontale stand) te brengen. U kunt uw bed
bij stroomuitval in de vlakke stand brengen door dit
batterijpak aan te sluiten en op de nood-uitknop (12)
van de draadloze ontvanger drukken.
De uni 14_/22_/20_75RF basic werkt niet, terwijl
hij aan staat en alle onderdelen goed zijn aanges-
loten
Trek de stekker uit het stopcontact. Wacht een paar
minuten en doe daarna de stekker weer in het stop-
contact. Controleer eventueel met een nachtlampje
de netspanning (240V). Als er geen stroom is, moet u
de zekering controleren.
Druk op de «alle zones omlaag» toets (3) om alle
instellingen terug te zetten. Aangezien de bediening
van de uni 14_/22_/20_75RF basic microprocessoren
bevat, kunnen netschommelingen storingen veroor-
zaken.
De draadloze afstandsbediening werkt niet (de acht-
ergrondverlichting werkt niet)
Vervang de batterijen. Verwijder eventuele obstakels
tussen de afstandsbediening en het radio-ontvanger.
Na een stroomuitval
Druk voor het opnieuw in gebruik nemen van de uni
14_/22_/20_75RF basic net zolang op de «alle zones
omlaag» toets (3), totdat alle ligzones de beginstand
(horizontale stand) hebben bereikt en er geen motors
meer te horen zijn.
De nood-uitknop
Met de nood-uitknop kunt u als de stroom uitvalt de
ligzones van het bed in de vlakke slaapstand zetten.
1. Sluit de batterijen voor de nood-uitknop (15) aan.
2. Druk op de nood-uitknop (12) op de radio-
ontvanger.
Omdat veelvuldig gebruik van de nood-uitknop erg
veel batterijvermogen vraagt, moeten ze na enkele
malen vervangen worden.
Technische gegevens
Voedingsspanning: 110–240 volt
Voeding draadloze afstandsbediening: 3x AAA-batterij
Schakelvermogen motoren: Onderbrekende werking
afstandsbediening 2 min / 18 min
Schakelvermogen stopcontactenlat: 850 W
Zekering stopcontactenlat: 5x 20 mm T 4A
Schuifkracht motoren: 4x 3000 N
Voeding nood-uitknop: 2x 9 volt-blokbatterij

19
NL Gebruiksaanwijzing
Probleem Mogelijke oorzaken Oplossing
Afstandsbedie-
ning of aandri-
jfmechanisme
werkt niet
Geen netspanning. Netspanning herstellen.
Afstandsbediening of aandrijfme-
chanisme defect. Neem contact op met uw leverancier/distributeur.
Schakelcondensator of netvrijscha-
kelaar leeg. Druk op de toets op de stekker van de netvrij- schakelaar.
Aandrijfme-
chanisme loopt
plotseling vast
Thermoschakelaar op de transfor-
mator is mogelijk uitgeschakeld of
defect.
Laat het aandrijfmechanisme ca. 20-30 minuten
in de ruststand staan.
De temperatuurbeveiliging in de
transformator is mogelijk uitge-
schakeld of defect.
Neem contact op met uw leverancier/distributeur.
Apparaatbeveiliging is mogelijk
uitgeschakeld of defect. Neem contact op met uw leverancier/distributeur.
Geen netspanning. Netspanning herstellen.
Stroomtoevoer (net en/of afstands-
bediening/aandrijfmechanisme)
onderbroken.
Toevoer controleren en indien nodig verbinding
herstellen.
De niet van
netspanning
afhankelijke
elektrische
terugstelfunc-
tie werkt niet
Blokbatterij(en) leeg. Blokbatterij(en) controleren en indien nodig
vervangen.
Blokbatterij(en) niet aangesloten. Blokbatterij(en) aansluiten .

20 Modo de empleo ES
Mando a distancia por radio
1 Linterna
2 Todos los motores «arriba»
3 Todos los motores «abajo»
4 Illuminación de emergencia ON / OFF
5 Accionamiento de la zona espalda «arriba»
6 Accionamiento de la zona espalda «abajo»
7 Accionamiento de la zona muslo «arriba»
8 Accionamiento de la zona muslo «abajo»
9 Compartimento de batería (en la parte
trasera del mando a distancia por radio)
En el compartimento de las pilas:
Tecla roja Teach-In
10 3x baterías AAA (en el suministro)
Control de los motores
11 Conexión de fuente de alimentación
12 Tecla Teach-In / Tecla de bajada de
emergencia (en el radioreceptor externo)
/ Illuminación de emergencia
13 Conexión del radioreceptor externo
14 Fuente conmutada
15 Compartimento de batería para
descenso de emergencia (2 x 9 V)
13
11
14
12
1, 2
5
7
3, 4
6
8
9
10
uni 14_/22_/20_75RF basic
15
