Synq audio research Pcm-1 User manual

WWW.SYNQ-AUDIO.COM

Reproduction or publication of the content, even portions, in any manner, without express permission of the publisher, is prohibited.

V1.0

Operation Manual

Mode d'emploi

Gebruiksaanwijzing

Bedienungsanleitung

Manual de instrucciones

Manual do utilizador

EN - DISPOSAL OF THE DEVICE

Dispose of the unit and used batteries in an environment friendly manner

according to your country regulations.

FR - DÉCLASSER L’APPAREIL

Débarrassez-vous de l’appareil et des piles usagées de manière écologique

Conformément aux dispositions légales de votre pays.

NL - VERWIJDEREN VAN HET APPARAAT

Verwijder het toestel en de gebruikte batterijen op een milieuvriendelijke

manier conform de in uw land geldende voorschriften.

DU - ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und

Weise gemäß den Vorschriften Ihres Landes.

ES - DESHACERSE DEL APARATO

Reciclar el aparato y pilas usadas de forma ecologica conforme a las

disposiciones legales de su pais.

PT - COMO DESFAZER-SE DA UNIDADE

Tente reciclar a unidade e as pilhas usadas respeitando o ambiente e em

conformidade com as normas vigentes no seu país.

ENGLISH OPERATION MANUAL

SYNQ®1/48 PCM-1 MIDI CONTROLLER

Thank you for buying this SYNQ®product. To take full advantage of all possibilities, please read these

operating instructions very carefully.

DON’T FORGET TO REGISTER YOUR PCM-1 MIXER. YOU WILL AUTOMATICALLY

RECEIVE A REMINDER WHEN NEW SOFTWARE UPDATES ARE AVAILABLE!

SURF TO: WWW.SYNQ-AUDIO.COM/REGISTER/ 

FEATURES

This unit is radio-interference suppressed. This appliance meets the requirements of the current European

and national guidelines. Conformity has been established and the relevant statements and documents have

been deposited by the manufacturer.

SYNQ’sPCM-1 is a multifunctional PC-Media controller, designed for DJs switching from traditional mixing

to hi-tech LAPTOP DJing!

This compact 19”/3U DJ-controller is fully USB MIDI compliant so it can be used with any DJ-software

available.

Thanks toits well-arranged controls the PCM-1 is the ultimate tool for any computer DJ:

58pushbuttons

7 digitalencoders with push-to-select knobs

9 digital knobs for tone & volume control

5 digitalfaders, including 1 user replaceable crossfader

2 jog wheels forscratching

2 “magic” shift-buttons double the functions of each control!

PCM-1 can be used on any modern laptop orPC (Windows® XP/Vista and Mac® OSX)

The built-in6channelsoundcard is ASIO-compatible and can be configured in different ways:

Mixed master output (internal mixer)

Decks A and B with separate outputs and fader start inputs (use with external mixer)

6.3mm Jackheadphone output for PFL

PCM-1 comes packaged with a new professional DJ Software called “Deckadance”,NOT just some cheap,

completely stripped LE-version but the full featured Deckadance “House edition”, including free updates,

free online support and user forums plus tons of free extra’s such as royalty-free professional loops,

samples, etc.

“1-click” beat matching, automatic loops, 4 cue points per track, mix recorder, …

8 samplers (recording/saving samples, volume, beat sync, pitching, effect, PFL, looping, …)

2 Relooper editors each with effects and 3 fully editable patterns to slice, re-trigger, mute your

tracks in perfect beat sync!

Any VST-compliant effect can be used to ensure unlimited creativity!

Deckadance can run as a standalone program or as a VSTi plugin inside your favorite

applications such as Ableton Live®, Cubase®, FL Studio®, … to ensure unlimited creativity!

Deckadance plays MP3, WAVand OGG

BEFORE USE

Before you start using this unit, please check if there’s no transportation damage. Should there be any, do

not use the device and consult your dealer first.

Important: This device left our factory in perfect condition and well packaged. It is absolutely necessary

for the user to strictly follow the safety instructions and warnings in this user manual. Any damage caused

bymishandling is not subject to warranty. The dealer will not accept responsibility for any resulting defects

or problems caused by disregarding this user manual.

Keep this booklet in a safe place for future consultation. If you sell the fixture, be sure to add this user

manual.

To protect the environment, please try to recycle the packing material asmuch as possible.

ENGLISH OPERATION MANUAL

SYNQ®2/48 PCM-1 MIDI CONTROLLER

Check the contents:

Check that the carton contains the following items:

User manual

PCM-1 controller

2x RCA/cinch audio cables

2x fader start cables (3,5mm mono jack)

1x USB cable

1x switching power supply 6Vdc

SAFETY INSTRUCTIONS:

To prevent fire or shock hazard, do not expose this applianceto rain ormoisture.

To avoid condensation to be formed inside, allow the unit to adapt to the surrounding temperatures when

bringing it into a warm room after transport. Condense sometimes prevents the unit from working at full

performance or mayeven cause damages.

This unit is for indoor use only.

Don’t placemetal objects or spill liquid inside the unit. No objects filled with liquids, such as vases,shall be

placed on this appliance. Electric shock or malfunction may result. If a foreign object enters the unit,

immediately disconnect the mains power.

No naked flamesources, such as lighted candles, should be placed on the appliance.

Don’t cover any ventilation openings as this may result in overheating.

Prevent use in dusty environments and clean the unit regularly.

Keep the unit away from children.

Inexperienced persons should not operatethis device.

Maximum save ambient temperature is 40°C. Don’t use this unit at higher ambient temperatures.

Minimum distances around the apparatus for sufficient ventilation is 3cm.

Always unplug the unit when it is not used fora longer time or before you start servicing.

The electrical installation should be carried out by qualified personal only, according to the regulations for

electrical and mechanical safety in your country.

Check that the available voltage is not higher than the one stated on the rear panel of the unit.

The socket inlet shall remain operable fordisconnection from the mains.

The power cord should always be in perfect condition. Switch the unit immediately off when the power cord

is squashed or damaged. It must be replaced by the manufacturer, its service agent or similarly qualified

persons in order to avoid a hazard.

Never let the power-cord come into contact with other cables!

In order to avoid a hazard, the unit shall only be used with the DC-adaptor delivered with it. If the DC-

adaptor is damaged, a same model adaptor shall be used only.

When the power switch is in OFFposition, this unit is not completely disconnected from the mains!

In order to prevent electric shock, do not open the cover. Apart from the mains fuse there are no user

serviceablepartsinside.

Never repair a fuse or bypass the fuse holder. Always replace a damaged fuse with a fuse of the same

type and electrical specifications!

In the event of serious operating problems, stop using the appliance and contact yourdealer immediately.

Please usethe original packing when the device is to be transported.

CAUTION

CAUTION:

To reduce the risk of electric shock, do not

remove the top cover. No user-serviceable parts inside.

Refer servicing to qualifiedservice personnel only.

The lightning flash with arrowhead symbol within the equilateral triangle is intended to alert the

use or the presence of un-insulated “dangerous voltage” within the product’s enclosure that may

be of sufficient magnitude to constitute a risk of electric shock.

The exclamation point within the equilateral triangle is intended to alert the user to the presence of

important operation and maintenance (servicing) instructions in the literature accompanying this

appliance.

This symbol means: indoor use only

Thissymbol means:Readinstructions

This symbol means: Safety Class III appliance

ENGLISH OPERATION MANUAL

SYNQ®3/48 PCM-1 MIDI CONTROLLER

Due to safety reasons it is prohibited to make unauthorized modifications to the unit.

INSTALLATION GUIDELINES:

Install the unit in a well-ventilated location where it will not be exposed to high temperatures or humidity.

Placing and using the unit for long periods near heat-generating sources such as amplifiers,spotlights,etc.

will affect its performance and may even damage the unit.

The unit can be mounted in 19-inch racks. Attach the unit using the 4 screw holes on the front panel. Be

sure to use screws of the appropriate size. (screws not provided)

Take care to minimize shocksand vibrations during transport.

When installed in a booth or flight case, please make sure to have good ventilation to improve heat

evacuation of the unit.

To avoid condensation to be formed inside, allow the unit to adapt to the surrounding temperatures when

bringing it into a warm room after transport. Condense sometimes prevents the unit from working at full

performance.

CLEANING THE APPLIANCE:

Clean by wiping with a polished cloth slightly dipped with water. Avoid getting water inside the unit. Do not

use volatileliquids such as benzene or thinner which willdamage the unit.

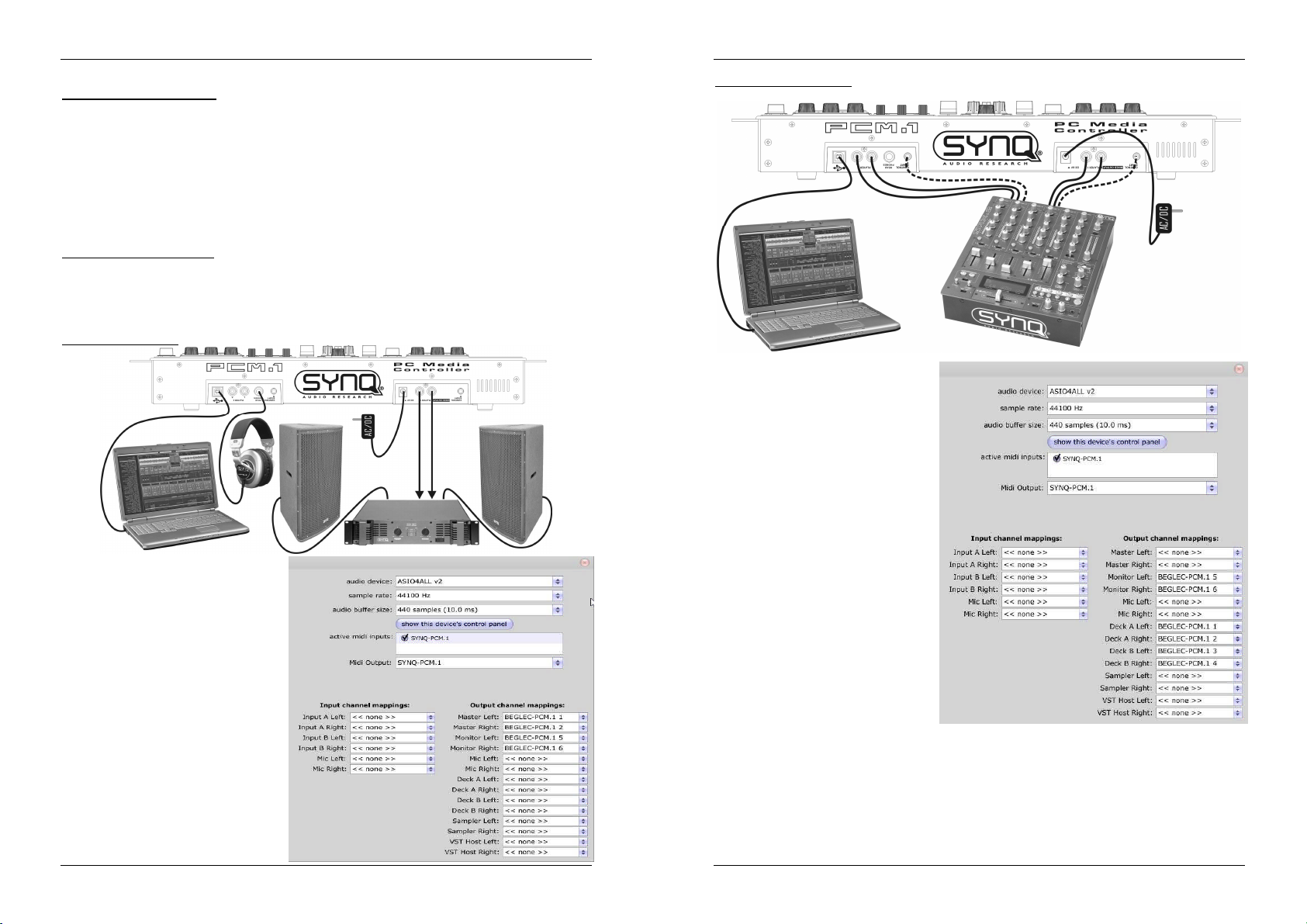

CONNECTIONS

ThePCM-1 can be connected in different ways, below are the two most common:

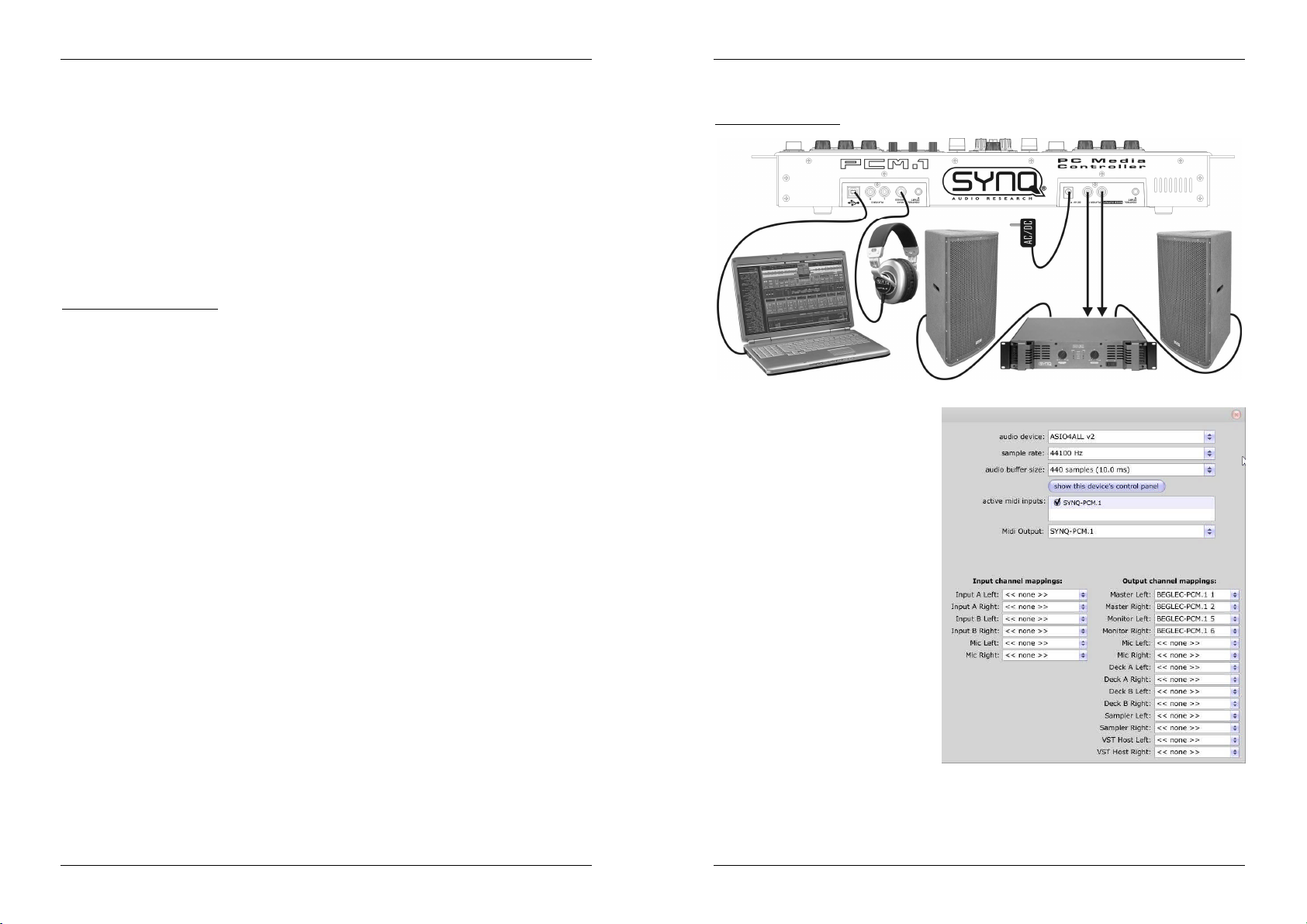

STANDALONE SETUP

Connect the output named “mixed output”

to your amplifier

Connect a headphone (if needed for

monitoring)

Connect the supplied USB cable between

the USB-output of the controller and one

of the USB-connectors on your PC or

laptop.

Connect the supplied AC/DC power

adapter and switch thecontroller on

Install the Deckadance PC-software from

theCDROM.

Please refer to the “software installation &

setup manual” on the CDROM for more

information about the installation and

configuration of the Deckadance PC-

software. When the software is installed on

your PC, you should just refer to the setup

panel here to see how the PCM-1 should be

configured forstandalone operation.

ENGLISH OPERATION MANUAL

SYNQ®4/48 PCM-1 MIDI CONTROLLER

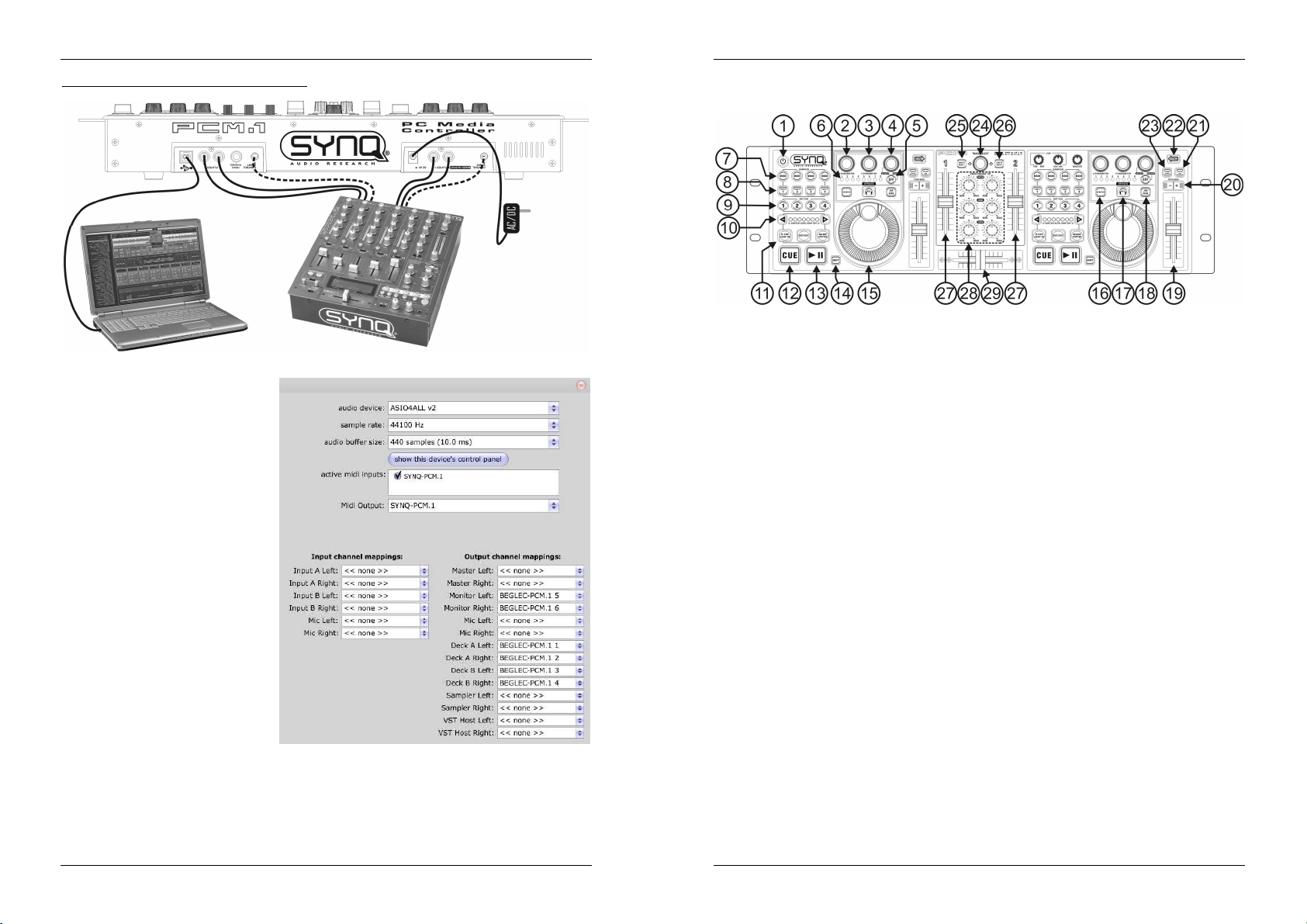

EXTERNAL MIXER SETUP

Connect the “player1” audio output to a

line input of your mixer.

If fader start is needed use the supplied

fader start cable to connect the “control

start” output of player1 with the

corresponding fader start input of your

mixer.

Connect the “player2” audio output to

another line input of your mixer.

If fader start is needed use the supplied

fader start cable to connect the “control

start” output of player2 with the

corresponding fader start input of your

mixer.

Connect the supplied USB cable between

the USB-output of the controller and one

of the USB-connectors on your PC or

laptop.

Connect the supplied AC/DC power

adapter and switchthe controller on

Install the Deckadance PC-software from

theCDROM.

Please refer to the “software installation &

setup manual” on the CDROM for more

information about the installation and

configuration of the Deckadance PC-

software. When the software is installed on

your PC, you should just refer to the setup

panel here to seehow the PCM-1 should be

configured for operation with an external mixer.

ENGLISH OPERATION MANUAL

SYNQ®5/48 PCM-1 MIDI CONTROLLER

FUNCTIONS (FRONT)

We strongly advice that you read the Deckadance “getting started manual” (see CDROM) to learn all about

the nifty functions of this DJ-software. However below you will find a list of special button assignments to

maximize your mixing experience!

Please read it and try all functions, you will be amazed by the ease-of-use !!!

1. ON/OFF button: used to switch the controller ON/OFF.

2. X-PARAMETERknob: used to set the effect X-parameters.

3. Y-PARAMETERknob: used to set the effect Y-parameters.

4. EFFECT knob: used to browse the available effects, press the knob to select the desired effect.

5. EFFECT ON/OFF button: used to turn the effects section ON/OFF.

6. EFFECT display: shows which effect you selected.

7. MODE buttons: used tomake special settings for thesampler section:

Press MODE button: toggles the sampler between BEAT SYNC (button is lit) and NORMAL

mode (button is dark)

Press MODE & SHIFT button: used to record a new sample, two modes are available:

oIn auto loop mode: first choose the desired loop length (seen°10)

oIn manual loop mode: pressMODE & SHIFT button to startthe recording, press MODE

& SHIFT button again to stop the recording.

8. SAMPLE buttons: used to play the recordedsamples (button is lit when a sample is recorded):

Press SAMPLE button: plays the recorded sample as long as the button is pressed.

Press SAMPLE & SHIFT button: plays the recorded sample in a continuous loop until the

SAMPLE button is pressed again.

9. HOT CUE buttons: used program and recall up to4 cue points per track.

Press HOT CUE button: player will instantly return tothe preprogrammed cue point.

Press HOT CUE & SHIFT button: a new cue point will be programmed “on the fly”

10. LOOP +/- buttons: used to select different auto loop and sample lengths: 1/32, 1/16, 1/8, ¼, ½, 1/1, 2/1.

Press LOOP+ & SHIFT button: switch autoloop function ON

Press LOOP- & SHIFT button: switch auto loop function OFF

11. LOOP buttons: used to program and play loops, two modes are available:

In auto loop mode:

oPress LOOP IN button: as long as the LOOP-IN button is pressed, the auto loop is

played (see n°10 to set the loop length)

oPress LOOP IN & SHIFT button: the auto loop is played (see n°10 to set the loop

length) until you press the LOOP INbutton again tostop it.

oPress LOOP OUT button: as long asthe LOOP-OUT button is pressed, the auto leap is

played (see n°10 to set the loop length)

oPress LOOP OUT & SHIFT button: the auto leap is played (see n°10 to set the loop

length) until you press the LOOP INbutton again tostop it.

oRELOOP button: not used

In manual loop mode:

oPress LOOP IN button: the begin point of the manual loop is set.

ENGLISH OPERATION MANUAL

SYNQ®6/48 PCM-1 MIDI CONTROLLER

oPress LOOP OUT button: the endpoint of the manual loop is set and the loop starts

playing. Press the LOOP OUT button again (while the loop is playing) to stop the loop.

oPress RELOOP button: if a loop is programmed, it starts playing immediately from the

start point.

12. CUE button: two functions available:

Press CUE button: return immediately to the last cue point.

Press CUE & SHIFT button: return immediatelyto the beginning of the track.

13. PLAY/PAUSE button: two different functions available:

Press PLAY button: start/stop playback of the loaded track.

Press PLAY & SHIFT button: start the loaded track in “full beat matched sync” with the other

deck. (an amazing option!!!)

14. SHIFT button: also called “the MAGIC button” , when pressed together with any of the other buttons, it

doubles theirfunctions.

15. JOG dial: several functions are available:

During normal play: used forpitch bending

With JOG SEEK on: used to look up a certain position in the track(see n°18)

In pause mode: used to look up a certain position in the track

With SCRATCH on: used to simulate vinyl scratching (seen°16)

16. SCRATCH button: used to switch thescratch function on/off

17. PFL button: used tomonitor thetrackvia your headphones.

18. JOG SEEK button: enables the “fast search” function to look up a certain part of a track.

19. PITCHfader: used to change the speed ofthe loaded track.

20. PITCH BEND+/- buttons: used to match the beats of two tracks, can be used in two ways:

Press PITCH BEND+/- buttons: the music will play faster/slower as long as you press the

buttons.

Press PITCH BEND+ & SHIFT button: player jumps 1 beat FORWARD in the track.

Press PITCH BEND- & SHIFT button: player jumps 1 beat BACK in the track.

21. PITCH ON button: used toswitch the pitch fader (n°19) on/off.

22. SYNC button: used to synchronize the beats to the other deck, two possibilities are available:

Press SYNC button: the beat is matched to the other deck every time you press the button.

Press SYNC & SHIFT button: the beat is matched and continuously linked to the other deck

until you press the SYNC button again.

23. PITCH LOCK button: used to switch the master tempo on/off.

24. TRACK SELECT knob: press the knob to monitor the selected track before you load it in one of the

players. You can select files in two ways:

Turn the knob: you can browse the tracks in the playlist one by one.

Turn the knob with pressed SHIFT button: you can browse the tracks in the playlist very fast,

with every click 10 tracks are skipped.

25. LOAD TO DECK1 button: loads the selected file from the playlist to deck1.

26. LOAD TO DECK2 button: loads the selected file from the playlist to deck2.

27. CHANNELfaders: used to set the output level of the decks when the controller is in standalone mode,

in external mixer mode these faders can be assigned to other functions.

28. TONE controls: used to control the high, mid, low frequencies of the decks when the controller is in

standalone mode,in external mixer mode these controls can be assigned toother functions.

29. CROSSFADER: used to mix from one deck to the other when the controller is in standalone mode, in

external mixer mode this fader can be assigned toother functions.

ENGLISH OPERATION MANUAL

SYNQ®7/48 PCM-1 MIDI CONTROLLER

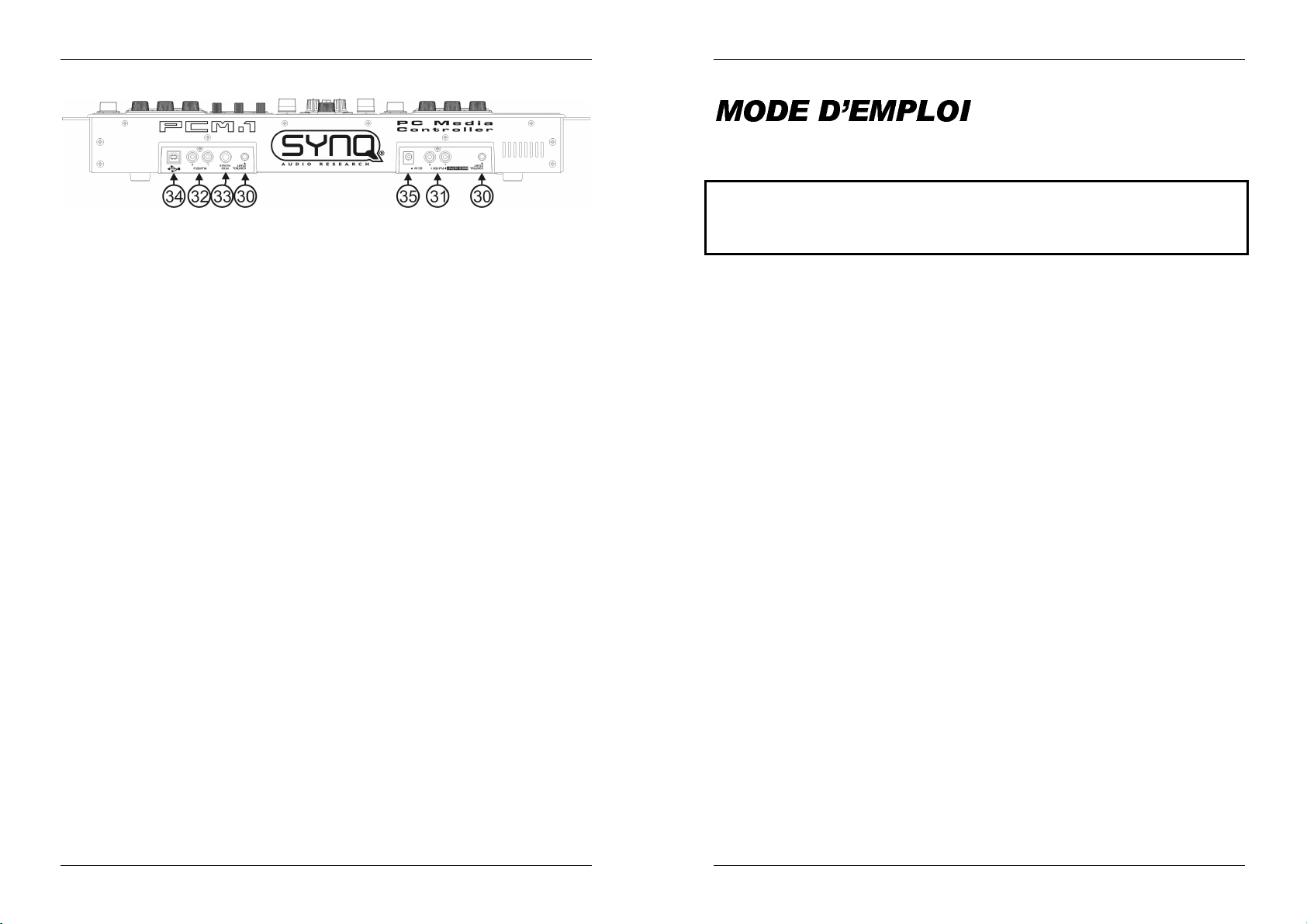

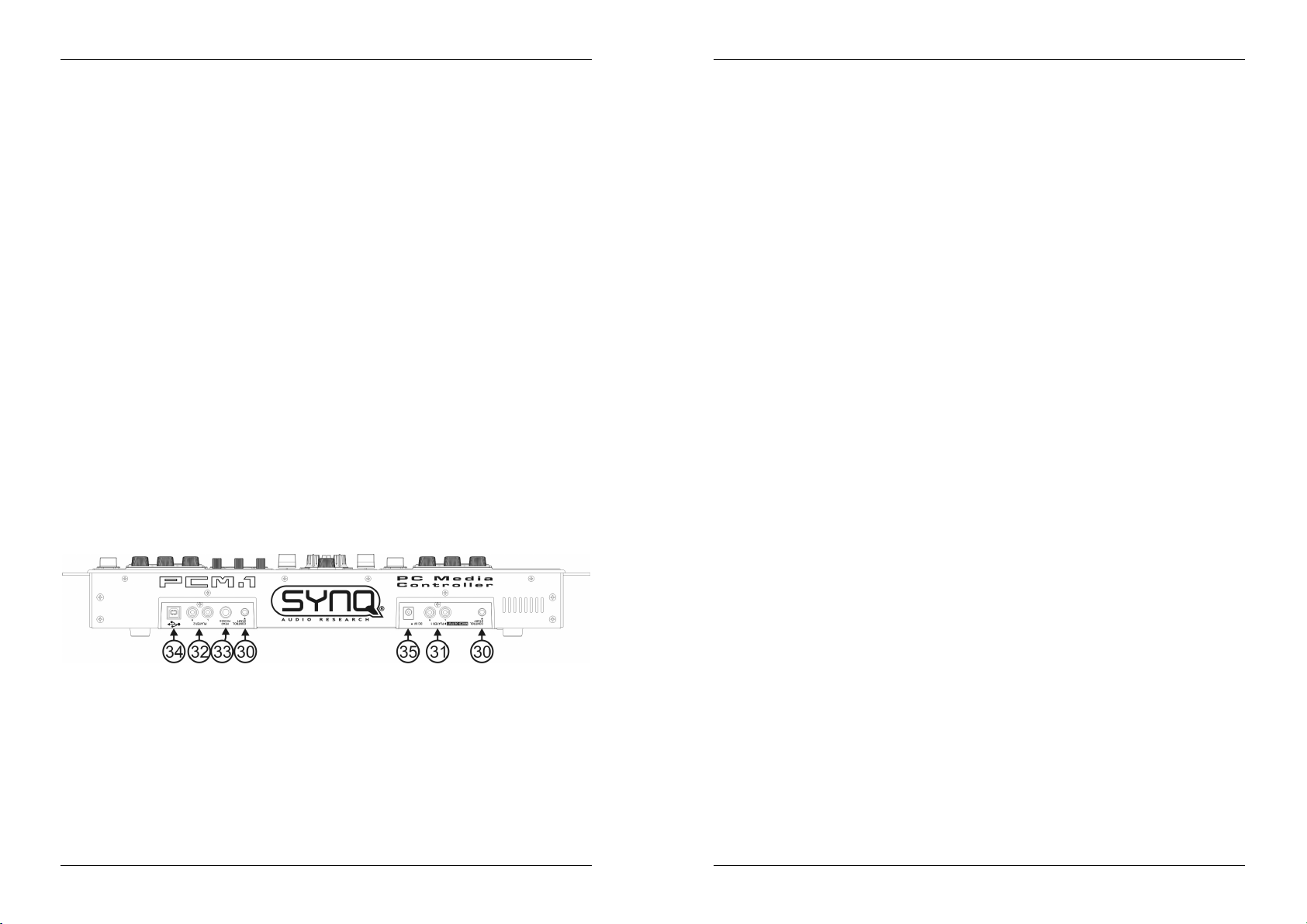

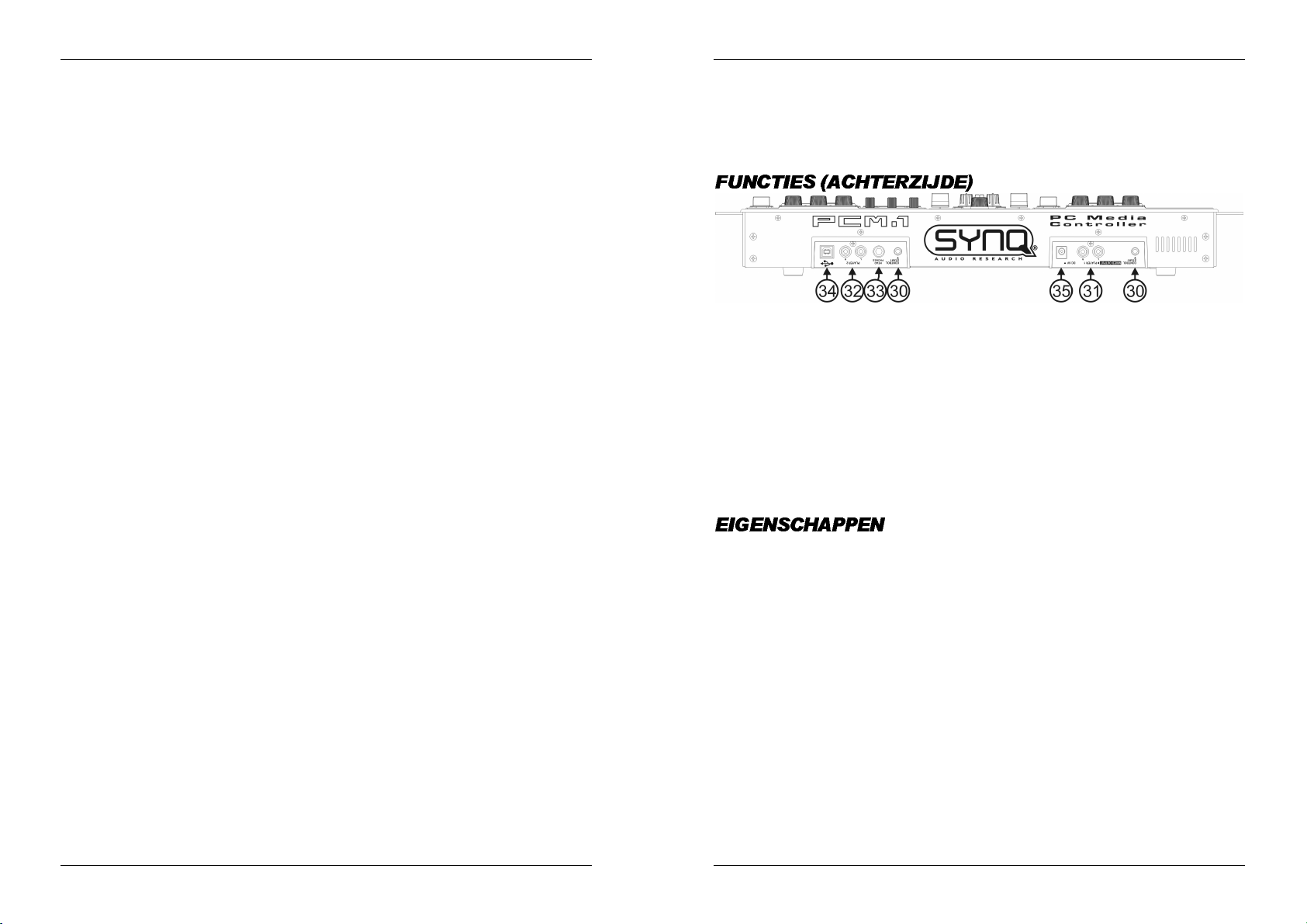

FUNCTIONS (rear)

30. FADER START: when used with an external mixer you can connect this output with the fader start input

of your mixer to control the start/stop function of the player from your mixer. (attention: works only with

Pioneer®/SynQ®compatible mixer)

31. PLAYER1/MIXED output: used to connect the controller with your amplifier or mixer.

Standalone setup: connect your power amplifier here.

External mixer setup: connect this output to aline input of your mixer.

32. PLAYER2 output: used to connect the controller with your mixer

Standalone setup: notused.

External mixer setup: connect this output to aline input of your mixer.

33. HEADPHONESoutput: used to connectyour headphonesfor monitoring (see n°17 & 24)

34. USBconnection: used to connect the controller to your PC or LAPTOP for DJ-software control.

35. POWER ADAPTER input: connectthe included 6Vdc AC/DC power adapter here.

SPECIFICATIONS

PowerSupply: AC/DC adapter: 230V/50Hzto 6Vdc (1,5A ~ pos = center)

Frequencyresponse: 20-20.000Hz(+/-2dB)

THD + noise (20kHz LPF): <0.008% @ 1kHz, 0dB

S/N Ratio (IHF-A): >95dB @ 1kHz, 0dB

Master A/B output: 1.93V @ 100kΩunbal.

Tone controls: depends on software

Headphone: 1,6V @ 32Ω

Dimensions: 483(W) x 132(H) x 74,8(D) mm

Weight: 2,1kg

Every information is subject to change withoutprior notice

You can download the latest version of this user manual on our website: www.synq-audio.com

FRANCAIS MODE D’EMPLOI

SYNQ®8/48 CONTRÔLEUR MIDI PCM-1

Nous vous remercions d’avoir acheté ce produit SYNQ®. Veuillez lire ce mode d’emploi très attentivement

afin de pouvoir exploiter toutes les possibilités de cet appareil.

N'OUBLIEZ PAS D'ENREGISTER VOTRE PCM-1. VOUS RECEVREZ AUTOMATIQUEMENT

UN RAPPEL QUAND LES NOUVELLES MISES À JOUR DE

LOGICIEL SERONT DISPONIBLES!

SURFEZ SUR: WWW.SYNQ-AUDIO.COM/REGISTER/ 

CARACTERISTIQUES

Cet appareil ne produit pas d’interférences radio. Il répond aux exigences nationales et européennes. La

conformité a été établieet les déclarations et documents correspondants ont été déposés parle fabricant.

Le PCM-1 de SYNQ est un contrôleur multifonctionnel gérant des médias présents sur PC, destiné à des

DJ utilisant à lafois le mixage traditionnel et lesmoyens de haute technologie mis à leur disposition.

Ce contrôleur compact (rack de 19" de 3 unités de haut) est totalement compatible avec les normes USB

et MIDI, de sorte qu'il peut être utilisé avec n'importe quel software destiné aux DJ.

Grâceà ses contrôlés judicieusementagencés, lePCM-1 est l'outil parfait pour tous les DJ travaillant avec

ordinateur :

58 touches(boutons poussoirs)

7 encodeurs digitauxchacun avec un bouton desélection dédié

9 réglages digitauxpour contrôler la tonalité et le volume

5 curseurs digitaux, dont un crossfader qui peut être remplacé par l'utilisateur

deux molettes pour le scratching

2 boutons "magic shift" doublent les fonctions de chaque contrôle !

Le PCM-1 peut être utilisé avec n'importe quel PC moderne, qu'il soit fixe ou portable (Windows® XP/Vista

et Mac® OSX)

La carte son incluse, à 6 canaux, est compatible avec la norme ASIO, et elle peut être configurée de

différentes manières :

Mélange disponible sur la sortie générale (mixer interne)

Lecteurs A et B disponibles sur des sorties séparées et entrées 'fader start' correspondantes (à

utiliser avec un mixer externe)

Sortiecasque pour PFL via un jack de 6,3 mm

Le PCM-1 est livré avec un nouveau software professionnel pour DJ qui a pour nom 'Deckadance' : il ne

s'agit pas d'une version bon marché, privée d'une grosse partie de ses fonctionnalités, mais bien d'une

version complète baptisée Deckadance “House edition”. Elle propose des mises à jour gratuites, un

support en ligne gratuit et des forums pour utilisateurs, ainsi que des tonnes d'avantages gratuits comme

des boucles professionnelles exemptes de 'royalties',des échantillons, etc …:

Suivi d'un rythme en un seul clic, boucles automatiques, 4 points de CUE par morceau,

enregistreur de mix , …

8 enregistreurs d'échantillons (enregistrement et sauvegarde de l'échantillon, du volume, du beat

sync, du pitching, des effets, du PFL, du looping, etc…)

2 éditeurs de relooper, chacun avec des effets, et 3 figures totalement éditables pour le 'slice', le

're-trigger' et/ou le 'mute' des pistes, tout cela en synchronisation parfaite avec le rythme !

N'importe quel effet compatible avec la norme VST peut être utilisé, ce qui assure une créativité

sans limites !

Deckadance peut être utilisé en tant que programme solo ou en tant que plugin parmi vos

programmes favoris tels que Ableton Live®, Cubase®, FL Studio®, … ce qui augmente encore

les possibilités de créativité!

Deckadance lit les fichiers MP3,WAVet OGG

FRANCAIS MODE D’EMPLOI

SYNQ®9/48 CONTRÔLEUR MIDI PCM-1

AVANT L’UTILISATION

Quelques instructionsimportantes:

Avant d’utiliser cet appareil, assurez-vous de l’absence de dommages liés au transport. En cas de

dommages, n’utilisez pasl’appareil et contactez levendeur.

Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que

l’utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne

s’applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la

responsabilité desdéfauts ou de tout problème résultant du fait de n’avoir pas tenu compte des mises en

garde de ce manuel.

Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l’appareil,

assurez-vous d’y joindre ce manuel également.

Afin de protéger l’environnement, merci de recycler les emballages autant que possible.

Vérifiez le contenu:

Vérifiez si l'emballage contient bien les articles suivants :

Moded'emploi

Le contrôleur PCM-1

2 câbles audio RCA/cinch

2 câbles pour faderstart (avec jacks monode 3,5 mm)

1 câble USB

1 transfod'alimentation de6V à CC

INSTRUCTIONS DE SECURITE:

Afin d’éviter tout risque d’incendie ou de décharge électrique, ne pas exposer cet appareil à la pluie ou

l’humidité.

Pour éviter la formation de condensation à l’intérieur de l’appareil, patientez quelques minutes pour laisser

l’appareil s’adapter à la température ambiante lorsqu’il arrive dans une pièce chauffée après le transport.

La condensation empêche l'appareil de fonctionner de manière optimale, et elle peut même causer des

dommages.

Cet appareil est destiné à une utilisation à l’intérieur uniquement.

Ne pas insérer d’objetmétallique ou renverser de liquide dans l’appareil. Aucun objet contenant un liquide,

tels que des vases, ne peut être placé sur cet appareil. Cela risquerait de provoquer une décharge

électrique ou un dysfonctionnement. Si un corps étranger est introduit dans l’appareil, déconnectez

immédiatement de la source d’alimentation.

Aucune sourcede flamme nue, telle que des bougies allumées, ne peut être placée sur l'appareil.

Ne pas couvrir les orifices de ventilation, un risque de surchauffe en résulterait.

Ne pasutiliser l'appareil dans un environnement poussiéreux et le nettoyer régulièrement.

Ne pas laisser l'appareil à portée des enfants.

Les personnes non expérimentées ne doivent pas utiliser cet appareil.

CAUTION

ATTENTION:

afin de réduire le risque d’électrocution,

n’enlevez jamais le couvercle de l’appareil. Il n’y aaucune

pièce à l’intérieur de l’appareil que vous puissiez

remplacer vous-même. Confiez l’entretien uniquement à

destechniciensqualifiés.

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans

isolation dans l'appareil, ce qui peut causerun risqued'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions relatives au

fonctionnement et à la maintenance se trouvant dans le manuel fourni avec l'appareil.

Ce symbole signifie: uniquement pourusage à l'intérieur.

Ce symbole signifie : Lire le mode d’emploi.

Ce symbole signifie:appareil construit selon les normes de sécurité classe III

FRANCAIS MODE D’EMPLOI

SYNQ®10/48 CONTRÔLEUR MIDI PCM-1

La température ambiante maximale d’utilisation de l’appareil est de 45°C. Ne pas l’utiliser au-delà de cette

température.

Rien ne doit se trouver contre l'appareil : la distance minimum pour en permettre une ventilation suffisante

est de 3cm.

Débranchez toujours l’appareil si vous ne l’utilisez pas de manière prolongée ou avant d’entreprendre des

réparations.

Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux

règlements de sécurité électrique et mécanique en vigueur dans votre pays.

Assurez-vous que la tension d’alimentation de la source d’alimentation de la zone dans laquelle vous vous

trouvez nedépasse pas celleindiquée à l’arrière de l’appareil.

La prise doit toujours être accessible pour que le cordon secteur puisse être enlevé à tout moment.

Le cordon d’alimentation doit toujours être en parfait état. Mettez immédiatement l’unité hors tension si le

cordon devait être écrasé ou endommagé. Pour éviter tout risque de choc électrique, le cordon doit être

remplacé par le constructeur, son agent ou un technicien qualifié.

Ne laissez jamais le cordon d’alimentation entrer en contact avecd’autres câbles !

Pour éviter tout risque de choc électrique, si cet appareil doit être remplacé, il faut aussi remplacer le

transfo d'alimentation à CC qui l'accompagne. Si le transfo d'alimentation à CC est défectueux, il

sera remplacé uniquement par un modèle identique.

Quand l’interrupteur principal est en position OFF, cet appareil n'est pas complètement isolé du courant

230V!

Utilisez toujours des câbles appropriés etcertifiés lorsque vous installez l’appareil.

Pour éviter toute décharge électrique, ne pas ouvrir l’appareil. En dehors du fusible principal, il n’y a pas

de pièces pouvant être changées par l’utilisateur à l’intérieur.

Nejamais réparer ou court-circuiter un fusible. Remplacez systématiquement unfusible endommagépar

un fusible de même type etayant les mêmes spécifications électriques !

En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l’appareil et contactez votre

revendeur immédiatement.

Utilisez l’emballage d’origine si l’appareildoit êtretransporté.

Pour des raisons de sécurité, il est interdit d’apporter une quelconque modification à l’appareil non

spécifiquement autorisée par les parties responsables.

CONSEILS D'INSTALLATION:

Installer l'appareildans un lieu bien aéré, à l'abri de l'humidité et desfortes températures.

Placer et utiliser l'appareil à proximité de sources de chaleur telles que spots, amplis,… pourrait affecter

ses performances et même endommager l'appareil.

L'appareil peut êtreinstallé dans un rack de 19''. Fixez l'appareil en utilisant les 4 trous pour vis sur la face

avant. Assurez-vous d'utiliser des vis aux dimensions adaptées (vis non fournies). Essayez d'éviter les

vibrations etles coups lors du transport.

En cas d'installation dans un 'flight case', assurer une bonne ventilation afin d'évacuer la chaleur produite

par l'appareil.

Pour résorber la condensation à l'intérieur de l'appareil, le laisser s'adapter à la nouvelle température

ambiante après le transport. La condensationpeut altérer les performances de l'appareil.

NETTOYAGE:

Nettoyez l’appareil à l’aide d’un chiffon doux, légèrement humide. Evitez d’introduire de l’eau à l’intérieur de

l’appareil. N’utilisez pas de produits volatils tels que le benzène ou le 'thinner', qui peuvent endommager

l’appareil.

CONNEXIONS

Le PCM-1 peut être configuré de différentes manières, dont les deuxles plus communes sont expliquées ci-

dessous.

FRANCAIS MODE D’EMPLOI

SYNQ®11/48 CONTRÔLEUR MIDI PCM-1

CONFIGURATION EN UTILISATION AUTONOME

Raccordez la sortie appelée 'mixed output' à

votre amplificateur

Raccordez un casque (si c'est nécessaire,

pour le monitoring)

Raccordez le câble USB (fourni) de la sortie

USB du contrôleur vers l'une des prises

USB de votre ordinateur fixe ou portable.

Branchez le transfo d'alimentation CA/CC

(fourni) et allumez le contrôleur.

Installez le software Deckadance contenu

dans le CD ROM.

Veuillez s'il vous plaît vous reporter au

chapitre 'Software installation & setup manual'

qui se trouve sur le CD ROM pour de plus

amples informations concernant l'installation

et la configuration du software Deckadance.

Quand le software est installé sur votre PC, il

vous suffit de vous référer au panneau de

configuration pour voir comment le PCM-1

doit être configuré pour opérer en tant

qu'appareilautonome.

FRANCAIS MODE D’EMPLOI

SYNQ®12/48 CONTRÔLEUR MIDI PCM-1

CONFIGURATIONFAISANT APPEL A UN MIXER EXTERNE

Raccordez la sortie audio 'Player 1' à une

entrée ligne de votre mixer.

Si la fonction 'fader start' est choisie,

utilisez le câble pour fader start (fourni) afin

de raccorder la sortie 'control start' du

Player 1 avec l'entrée fader start

correspondante de votre mixer.

Raccordez la sortie audio 'Player 2' à une

autre entrée ligne de votre mixer.

Si la fonction 'fader start' est choisie,

utilisez le câble pour fader start (fourni) afin

de raccorder la sortie 'control start' du

Player 2 avec l'entrée fader start

correspondante de votre mixer.

Raccordez le câble USB (fourni) de la

sortie USB du contrôleur vers l'une des

prises USB de votre ordinateur fixe ou

portable.

Branchez le transfo d'alimentation CA/CC

(fourni) et allumez le contrôleur

Installez le software Deckadance contenu

dans le CD ROM.

Veuillez s'il vous plaît vous reporter au

chapitre 'Software installation & setup

manual' qui se trouve sur le CD ROM pour

de plus amples informations concernant

l'installation et la configuration du software

Deckadance. Quand le software est installé sur votre PC, il vous suffit de vous référer au panneau de

configuration pour voir comment le PCM-1 doit être configuré pour travailler avec un mixer externe..

FRANCAIS MODE D’EMPLOI

SYNQ®13/48 CONTRÔLEUR MIDI PCM-1

FONCTIONS (FACE AVANT)

Nous vous recommandons vivementde lirele 'getting started manual'de Deckadance (voir CD ROM) afin de

découvrir toutes les fonctions intéressantes de ce software destiné aux DJ. Néanmoins, ci-dessous, vous

trouverez une liste de fonctions assignables à divers boutons, et ce, afin d'élargir au maximum votre

expérience dans le domaine du mixage.

S'il vous plaît, lisez bien ce chapitre et essayez toutes les fonctionsqui y sont décrites,

vous serez absolument étonné pour la facilité d'emploi !!!

1. Touche ON/OFF : utilisée pour mettre le contrôleur en ou hors service.

2. Bouton X-PARAMETER: utilisé pour régler les paramètres X des effets

3. Bouton Y-PARAMETER: utilisé pour régler les paramètres Y des effets

4. Bouton EFFECT : utilisé pour parcourir les effets disponibles ; il faut appuyer sur le bouton pour

sélectionnerl'effet désiré.

5. Touche EFFECT ON/OFF : utilisée pour mettre la section des effets en ou hors service.

6. Affichage des effets : montre quel est l'effet qui est en fonction.

7. Touches 'MODE' : utilisées pour définir des réglages spéciaux pour la section d'échantillonnage:

Appuyez sur une touche MODE : fait passer l'échantillonneur d'un mode à l'autre, soit de

BEAT SYNC (la touche est allumée) à NORMAL (la touche est éteinte).

Appuyez en même temps sur une touche MODE et sur la touche SHIFT : procédureutilisée

pour enregistrer un nouvel échantillon ; deuxmodes sont disponibles :

oEn mode auto loop : choisissez d'abord la longueur que vous voulez pour votre boucle

(se reporter au N° 10)

oEn mode manual loop : Appuyez en même temps sur une touche MODE et sur la

touche SHIFT pour faire démarrer l'enregistrement, puis refaites la même opération afin

d'arrêter l'enregistrement.

8. Touches SAMPLE : utilisées pour lire les échantillons enregistrés (la touche est allumée quand il y a un

échantillonenregistré).

Appuyez sur une touche SAMPLE : la lecture de l'échantillon enregistré démarre et se

poursuit tant que la touche reste enfoncée.

Appuyez en même temps sur une touche SAMPLE et sur la touche SHIFT : la lecture de

l'échantillon enregistré démarre etse poursuit en une boucle continue jusqu'à ce que l'on appuie

de nouveau sur la touche SAMPLE.

9. Touches HOT CUE : utilisées pour programmer et rappeler jusqu'à 4 points de CUE par morceau.

Appuyez sur une touche HOT CUE : le lecteur retournera instantanément au point de CUE

programmé.

Appuyez en même temps sur une touche HOT CUE et sur la touche SHIFT : une nouveau

point de CUE sera programmé 'on the fly'.

10.Touches LOOP +/- : utilisées pour sélectionner différentes boucles automatiques et différentes

longueurs d'échantillons : 1/32, 1/16, 1/8, ¼, ½, 1/1, 2/1.

FRANCAIS MODE D’EMPLOI

SYNQ®14/48 CONTRÔLEUR MIDI PCM-1

oAppuyez en même temps sur la touche LOOP+ et sur la touche SHIFT : cela active

la fonction auto loop.

oAppuyez en même temps sur la touche LOOP- et sur la touche SHIFT : cela

désactive la fonction auto loop.

11.Touches LOOP : utilisées pour programmeret lire les boucles ; deux modes sont disponibles :

oEn mode auto loop :

Appuyez sur la touche LOOP IN : aussi longtemps que la touche LOOP IN est

maintenue, la boucle automatique est lue (se reporter au N° 10 pour définir la

longueur de la boucle)

Appuyez en même temps sur la touche LOOP IN et sur la touche SHIFT : la

boucle automatique est lue (se reporter au N° 10 pour définir la longueur de la

boucle)jusqu'à cequ'on appuie de nouveau sur la touche LOOP IN pour la stopper.

Appuyez sur la touche LOOP OUT : aussi longtemps que la touche LOOP OUT

est maintenue, l'auto leap est lu (se reporter au N° 10 pour définir la longueur de la

boucle).

Appuyez en même temps sur la touche LOOP OUT et sur la touche SHIFT :

l'auto leap est lu (se reporter au N° 10 pour définir la longueur de la boucle) jusqu'à

ce qu'on appuie de nouveau sur la touche LOOP IN pour la stopper.

Touche RELOOP : Non utilisée.

oEn mode manual loop :

Appuyez sur la touche LOOP IN : le point de départ de la boucle manuelle est

défini.

Appuyez sur la touche LOOP OUT : le point de fin de la boucle manuelle est défini

et la boucle commence à être lue. Appuyez de nouveau sur le bouton LOOP OUT

(pendant que la boucle est lue) afin de stopper la lecture de la boucle.

Appuyez sur la touche RELOOP : si une boucle est programmée, elle commence

à êtrelue immédiatement à partir de son point de départ.

12.Touche CUE : deuxfonctions sont disponibles :

Appuyez sur la touche CUE : vous retournez immédiatement vers le dernier point de CUE.

Appuyez en même temps sur la touche CUE et sur la touche SHIFT : vous retournez

immédiatement vers le début du morceau.

13.Touche PLAY/PAUSE : utilisée pour démarrer / arrêter la lecture du morceau chargé. Deux fonctions

différentes sont disponibles :

Appuyez sur la touche PLAY : la lecture du morceau chargé démarre ou s'arrête.

Appuyez en même temps sur la touche PLAY/PAUSE et sur la touche SHIFT : la lecture du

morceau chargé démarre exactement au même rythme que l'autre lecteur (une option

particulièrement impressionnante !!!).

14.Touche SHIFT : appelée également la "TOUCHE MAGIQUE" : lorsqu'on appuie dessus en même

temps que sur n'importe quelle autre touche, la fonction de cette dernière est modifiée (ce qui "double"

donc les possibilités !).

15.MOLETTE : plusieursfonctions sont disponibles :

Pendant une lecture normale : utilisée pour la fonction de 'pitch bending'.

Si la touche JOG SEEK est activée : utilisée pour préécouter une certaine partie dans le

morceau (se reporter au N° 18).

En mode Pause : utilisée pour préécouter une certaine partie dans le morceau (se reporter au

N° 18).

Si la touche SCRATCH est activée : utilisée pour simuler des effets de scratch sur un disque

en vinyle (se reporter au N° 16)

16.Touche SCRATCH : utilisée pour mettrela fonction scratch en ou hors service.

17.Touche PFL : utilisée pour préécouter lemorceau via lecasque.

18.Touche JOG SEEK : permet à la fonction de recherche rapide de préécouter une certaine partie du

morceau.

19.Curseur PITCH : utilisé pour modifier la vitesse du morceau en cours.

20.Touches PITCH BEND +/- : utilisées pour harmoniser les rythmes de deux morceaux ; cette fonction

peut êtreutilisée de deux manièresdifférentes :

FRANCAIS MODE D’EMPLOI

SYNQ®15/48 CONTRÔLEUR MIDI PCM-1

Appuyez sur les touches PITCH BEND +/- : la musique sera jouée plus ou moins vite aussi

longtemps que vous appuierez sur la touche.

Appuyez sur la touche PITCH BEND + et sur la touche SHIFT : le lecteur AVANCE d'un beat

dans le morceau.

Appuyez sur la touche PITCH BEND - et sur la touche SHIFT : le lecteur RECULE d'un beat

dans le morceau.

21.Touche PITCH ON : utilisé pour mettre le curseur PITCH FADER (N° 19)en ou hors service.

22.Touche SYNC : utilisée pour synchroniser le rythme à celui de l'autre lecteur ; deux possibilités sont

disponibles:

Appuyez sur la touche SYNC : le rythme est harmonisé à celui de l'autre lecteur chaque fois

que l'on pousse sur cette touche.

Appuyez en même temps sur la touche SYNC et sur la touche SHIFT : le rythme est

harmonisé à celui de l'autre lecteur et il le reste jusqu'à ce que l'on appuie de nouveau sur la

toucheSYNC.

23.Touche PITCHLOCK : utilisé pour mettrela fonction 'master tempo' en ou hors service.

24.Bouton TRACK SELECT : appuyez sur ce bouton pour préécouter le morceau sélectionné avant de le

chargerdansun des deux lecteurs. Vous pouvez sélectionner les fichiers dedeux manières :

Faites tourner le bouton : vous pouvez ainsi parcourir les fichiers un par un dans la liste de

lecture.

Faites tourner le bouton et appuyez en même temps sur la touche SHIFT : vous pouvez

ainsi parcourir les fichiers de la liste de lecture très rapidement : à chaque clic, on se retrouve 10

fichiers plus loin.

25.Touche LOAD TO DECK 1 : charge le fichiersélectionné de la listede lecture vers le lecteur 1.

26.Touche LOAD TO DECK 2 : charge le fichier sélectionné de la liste de lecture vers le lecteur 2.

27.Curseurs de canal : utilisés pour régler le niveau de sortie des lecteurs quand le contrôleur est en

mode autonome ; lorsqu'un mixer externe est utilisé, ces curseurs peuvent être assignés à d'autres

fonctions.

28.Contrôles d'égalisation : utilisés pour régler les fréquences basses, médiums et aiguës des lecteurs

quand le contrôleur est en mode autonome ; lorsqu'un mixer externe est utilisé, ces boutons peuvent

être assignésà d'autresfonctions.

29.CROSSFADER : utilisé pour passer d'un lecteur à l'autre quand le contrôleur est en mode autonome ;

lorsqu'un mixer externe est utilisé, ce curseur peut être assigné à d'autres fonctions.

FONCTIONS (FACE ARRIERE)

30.Connexion pour FADER START: quand on travaille avec un mixer externe, on peut raccorder cette

sortie à l'entrée 'fader start' de ce mixer afin de contrôler la fonction 'start/stop' d'un lecteur depuis le

mixer externe. Attention : ce dispositif ne fonctionne qu'avec des mixers compatibles Pioneer®/SynQ®)

31.Sortie PLAYER1/MIXED : utilisée pour raccorder le contrôleur à votre amplificateur ou à votre mixer.

Configuration en mode autonome : c'est ici qu'il faut raccorder votre amplificateur de

puissance.

Configuration avec un mixer externe : raccordez cette sortie à une entrée ligne de votre

mixer.

32.Sortie PLAYER2 : utilisée pour raccorder le contrôleur à votre mixer.

Configuration en mode autonome : non utilisée

FRANCAIS MODE D’EMPLOI

SYNQ®16/48 CONTRÔLEUR MIDI PCM-1

Configuration avec un mixer externe : raccordez cette sortie à une entrée ligne de votre

mixer.

33.Sortie HEADPHONES (casque) : utilisée pour raccorder votre casque à des fins de préécoute (se

reporter aux N° 17 & 24)

34.Connexion USB : utilisée afin de raccorder le contrôleur à votre ordinateur fixe ou portable, et ce, pour

assurer le contrôle de softwares destinés aux DJ.

35.Entrée pour ADAPTATEUR SECTEUR : c'est ici qu'il faut brancher le transfo d'alimentation (CA - 6V

CC).

CARACTERISTIQUES TECHNIQUES

Alimentation: Adaptateur CA/CC: de 230V/50Hz à 6Vdc (1,5A ~ pos =

centre)

Réponse enfréquence: 20-20.000Hz(+/-2dB)

DHT + bruit (20kHz LPF): <0.008% @1kHz,0dB

S/N Ratio (IHF-A): >95dB@ 1kHz, 0dB

Sortie Master A/B: 1.93V@100k Ωasymétrique.

Contrôles de tonalité: celadépend du software utilisé

Casque: 1,6V @ 32Ω

Dimensions: 483(L) x 132(H) x74,8(P) mm

Poids: 2,1kg

Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez

télécharger la dernière version de ce mode d’emploi de notre site Web: www.synq-audio.com

NEDERLANDS HANDLEIDING

SYNQ®17/48 PCM-1 MIDI CONTROLLER

Hartelijk dank voor de aankoop van dit SYNQ®product. Om ten volle te kunnen profiteren van alle

mogelijkheden en voor uw eigen veiligheid is het aangeraden de aanwijzingen zeer zorgvuldig te lezen voor

U het apparaatbegint te gebruiken.

VERGEET NIET UW SMX-2 MIXER TE REGISTREREN. ZO ONTVANGT U

AUTOMATISCH EEN BERICHT BIJ NIEUWE SOFTWARE UPDATES!

SURF NAAR: WWW.SYNQ-AUDIO.COM/REGISTER/ 

In dit apparaat is radio-interferentie onderdrukt. Dit product voldoet aan de gangbare Europese en nationale

voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbetreffende verklaringen en

documenten zijn door de fabrikant afgegeven.

SYNQ’s PCM-1 is een multifunctionele PC-Media controller, voor DJs die willen overstappen van het

traditionele mixen naar hi-tech LAPTOP DJ'en!

Deze compacte 19”/3U DJ-controller is volledig USB MIDI compatibel en kan dus met elke beschikbare

DJ-software gebruikt worden.

Dankzij het doordachte design is de PCM-1 het instrument bij uitstek voor elke computer DJ:

58 druktoetsen

7 digitale encoders met ingebouwde selectietoets

9 digitale knoppen voor toon- en volumecontrole

5 digitale faders, waarvan 1 door degebruiker vervangbarecrossfader

2 jog wielen voor het scratchen

2 “magische” shift-toetsen die de functies van elke controleverdubbelen!

De PCM-1 kan op om het even welke moderne laptop of PC gebruikt worden (Windows® XP/Vista en

Mac® OSX)

De ingebouwde 6-kanaals geluidskaart is ASIO-compatibel en kan op verschillende manieren

geconfigureerdworden:

Gemixte master uitgang (interne mixer)

Afzonderlijke uitgangen en fader start ingangen voor de spelers A en B (wordt gebruikt met een

externe mixer)

6.3mm Jack koptelefoon voor de PFL voorbeluistering

PCM-1 wordt aangeboden met een nieuwe professionele DJ Software “Deckadance” genoemd, NIET zo

een goedkoop, volledig uitgeklede LE-versie, maar wel compleet uitgeruste Deckadance “House edition”,

met onder andere gratis updates, gratis online support en een gebruikersforum plus enorm veel gratis

extra’s zoals auteursrechtvrije professionele loops, samples, enz.

Beat synchronisatie door 1 enkele ‘klik’, automatische loops, 4 cue punten per nummer, mix

recorder, …

8 samplers (opnemen/opslagen van samples, individuele volumeregeling, beat synchronisatie,

pitching, effect, PFL, looping, …)

2 Relooper editors, elk met effecten en 3 volledig bewerkbare patronen om de muziek op het

ritme van debeat te bewerken en in stukken te hakken!

Elk VST-compatibel effect kan gebruikt worden zodat een eindeloze creativiteit mogelijk wordt!

Deckadance kan werken als standalone programma of als VSTi plugin in uw favoriete

toepassingen zoals Ableton Live®,Cubase®, FL Studio®, …!

Deckadance leest MP3, WAV en OGG

NEDERLANDS HANDLEIDING

SYNQ®18/48 PCM-1 MIDI CONTROLLER

Belangrijkeinstructies:

Controleer voor het eerstegebruik van het apparaat of het tijdens het transport beschadigd werd. Mocht er

schade zijn, gebruik het dan niet, maar raadpleeg eerst uw dealer.

Belangrijk: Dit apparaat verliet de fabriek in uitstekende staat en goed verpakt. Het is erg belangrijk dat

de gebruiker de veiligheidsaanwijzingen en raadgevingen in deze gebruiksaanwijzing uiterst nauwkeurig

volgt. Elke schade veroorzaakt door verkeerd gebruik van het apparaat valt niet onder de garantie. De

dealer aanvaardt geen verantwoordelijkheid voor mankementen en problemen die komen door het

veronachtzamenvandeze gebruiksaanwijzing.

Bewaar deze brochure op een veilige plaats om hem in de toekomst nogmaals te kunnen raadplegen.

Indien U ooit het apparaat verkoopt mag u niet vergeten om de gebruiksaanwijzing bij te voegen.

Om het milieu te beschermen, probeer zoveelmogelijk het verpakkingsmateriaal te recycleren.

Controleer de inhoud:

Kijk na ofde verpakking volgende onderdelen bevat:

Gebruiksaanwijzing

PCM-1 controller

2x RCA/cinch audio kabels

2x fader start kabels (3,5mm mono jack)

1x USB kabel

1x voedingsadapter 6Vdc

Stel dit apparaat niet bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te

voorkomen.

Om de vorming van condensatie binnenin te voorkomen, laat het apparaat aan deomgevingstemperatuur

wennen wanneer het, na het transport, naar een warm vertrek is overgebracht. Condensatie kan het

toestel soms verhinderen perfect te functioneren. Het kan soms zelfs schade aan het apparaat

toebrengen.

Gebruik dit apparaat uitsluitendbinnenshuis.

Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing

te vermijden. Objecten gevuld met water, zoals bvb. Vazen, mogen nooit op dit apparaatworden geplaatst.

Indien er toch een vreemd voorwerp of water in het apparaat geraakt, moet U het direct van het lichtnet

afkoppelen.

Open vuur, zoals brandende kaarsen, mogen niet op hetapparaat geplaatst worden.

Bedekgeen enkeleventilatieopening om oververhitting tevermijden.

Zorg dat het toestel niet ineen stoffige omgeving wordtgebruikt en maak het regelmatig schoon.

Houd het apparaat uit de buurt van kinderen.

Dit apparaat mag nietdoor onervaren personen bediend worden.

CAUTION

WAARSCHUWING:

Om het risico op elektrocutie zoveel

mogelijk te vermijden mag u nooit de behuizing

verwijderen. Er bevinden zich geen onderdelen in het

toestel die u zelf kan herstellen. Laat de herstellingen

enkel uitvoeren door een bevoegdetechnicus.

De bliksempijl die zich in een gelijkbenige driehoek bevindt is bedoeld om u te wijzen op het

gebruik of de aanwezigheid van niet-geïsoleerde onderdelen met een “gevaarlijke spanning” in

het toestel die voldoendekracht heeft om een risico van elektrocutie in te houden.

Het uitroepteken binnen de gelijkbenige driehoek is bedoeld om de gebruiker erop te wijzen dat

er in de meegeleverde literatuur belangrijke gebruik en onderhoudsinstructies vermeld staan

betreffende dit onderdeel.

Dit symbool betekent: het apparaat mag enkel binnenhuis worden gebruikt.

Dit symbool betekent: Lees de handleiding!

Dit symbool betekent: Klasse III apparaten

NEDERLANDS HANDLEIDING

SYNQ®19/48 PCM-1 MIDI CONTROLLER

De maximum veilige omgevingstemperatuur is 40°C. Gebruik het apparaat dus niet bij hogere

temperaturen.

De minimum afstand rondom dit apparaat om een goede koeling toe te laten is 3cm.

Trek altijd de stekker uit wanneer het apparaat gedurende langere tijd niet wordt gebruikt of alvorens met

de onderhoudsbeurt tebeginnen.

De elektrische installatie behoort uitsluitend uitgevoerd te worden door bevoegd personeel, volgens de in

uw land geldende regels betreffendeelektrischeen mechanische veiligheid.

Controleer dat de beschikbare spanning niet hoger is dan die aangegeven op de achterzijde van het

toestel.

Het stopcontact zal steeds vrij toegankelijk blijven zodat de stroomkabel op elk moment kan worden

uitgetrokken.

De elektrische kabel behoort altijd in uitstekende staat te zijn. Zet het apparaat onmiddellijk af als de

elektrische kabel gekneusd ofbeschadigd is. Dekabel moet vervangen worden door de fabrikant zelf, zijn

dealer of vergelijkbare bekwame personen om een brand te voorkomen.

Laat deelektrische draad nooit in contact komen met andere draden.

Om een brand te voorkomen, dient het toestel enkel gebruikt te worden met de DC-adapter die bij het

toestel geleverd werd. Wanneer de DC-adapter beschadigd is, dient een adapter van hetzelfde model

gebruikt te worden.

Als de netschakelaar zich in OFF (uit) positie bevindt dan is dit apparaat niet volledig van het lichtnet

gescheiden!

Om elektrische schokken tevoorkomen, moet U de behuizing niet openen. Afgezien van de zekering zitten

er geen onderdelen in die doorde gebruikermoeten worden onderhouden.

Repareer nooit een zekering en overbrug de zekeringhouder nooit. Vervang een beschadigde zekering

steeds door een zekering van hetzelfde type en met dezelfde elektrische kenmerken.

Ingeval van ernstige problemen met het bedienen van het toestel, stopt U onmiddellijk het gebruik ervan.

Contacteer uw dealer voor een eventuele reparatie.

Gebruik best de originele verpakking als het toestel vervoerd moet worden.

Om veiligheidsredenen is het verboden om ongeautoriseerdemodificaties aan het toestel aan te brengen.

INSTALLATIEVOORSCHRIFTEN:

Plaats dit apparaat in een goed geventileerde ruimte waar het niet blootgesteld is aan hoge temperaturen

of vocht.

Het plaatsen en het gebruik van dit apparaatgedurende een lange periode in de nabijheid warmtebronnen

zoals versterkers, spots, enz. zal zijn werking beïnvloeden.

Dit apparaat kan in een 19” kast gemonteerd worden. Monteer de behuizing door middel van de 4

montageopeningen op de frontplaat. Gebruik hiervoor bouten van de juiste dikte! (deze zijn niet

inbegrepen) Probeersterkeschokken en vibraties tijdens het transport zo veel mogelijk te vermijden.

Zorg, bij inbouw in een vaste installatie of flightcase, voor een goede ventilatie om de warmte optimaal te

kunnen afvoeren.

Zorg ervoor, om inwendige vorming van condensatie te voorkomen, dat de mengtafel zich na transport kan

aanpassen aan de warmebinnentemperatuur. Condensatie kan degoedewerking somsverhinderen.

Reinig het toestel met een zacht, lichtjes bevochtigd doek. Vermijd water te morsen in het

toestel. Gebruik nooit vluchtige producten zoals benzeen of thinner, dit kan het toestel

beschadigen.

NEDERLANDS HANDLEIDING

SYNQ®20/48 PCM-1 MIDI CONTROLLER

De PCM-1 kan op verschillende manieren aangesloten worden. Hieronder ziet ude meest gebruikelijke:

STANDALONE OPSTELLING

Verbind de uitgang “mixed output” met uw

versterker

Sluit een koptelefoon aan (indien u wilt

voorbeluisteren)

Verbind via de meegeleverde USB kabel

de USB-uitgang van de controller met één

van de USB-aansluitingen van uw PC of

laptop.

Verbind de meegeleverde AC/DC

stroomadapter en zet de controller aan

Installeer de Deckadance PC-software

met deCDROM.

Zie “software installation & setup manual” op

de CDROM voor meer informatie

betreffende het installeren en het

configureren van de Deckadance PC-

software. Wanneer de software op uw PC is

geïnstalleerd kunt u nakijken of uw

instellingen overeenkomen met deze van

het ‘setup panel’ hiernaast. Zo kunt u zich

ervan verzekeren of uw PCM-1 correct

ingesteld is voor een gebruik in standalone

modus.

NEDERLANDS HANDLEIDING

SYNQ®21/48 PCM-1 MIDI CONTROLLER

OPSTELLING MET EEN EXTERNE MIXER

Verbind de “player1” audio uitgang met

de line ingang van uw mixer.

Indien u de fader start functie wenst te

gebruiken, gebruik dan de

meegeleverde fader start kabel om de

ingang van speler 1 te verbinden met de

fader start uitgang van uw mixer.

Verbind de “player2” audio met een

andere line ingang van uw mixer.

Indien u de fader start functie wenst te

gebruiken, gebruik dan de

meegeleverde fader start kabel om de

ingang van speler 2 te verbinden met de

fader start uitgang van uw mixer.

Gebruik de meegeleverde USB kabel

om de USB-uitgang van uw controller

aan te sluiten op een USB aansluiting

van uw PC of laptop.

Sluit de meegeleverde AC/DC

voedingsadapter aan en zet het toestel

aan.

Zie “software installation & setup

manual” op de CDROM voor meer

informatie betreffende het installeren en

het configureren van de Deckadance

PC-software. Wanneer de software op

uw PC is geïnstalleerd kunt u nakijken

of uw instellingen overeenkomen met

deze van het ‘setup panel’ hiernaast. Zo

kunt u zich ervanverzekeren of uw PCM-1 correctingesteld is vooreen gebruik met een externe mixer.

NEDERLANDS HANDLEIDING

SYNQ®22/48 PCM-1 MIDI CONTROLLER

Wij raden u ten sterkste aan om de Deckadance “getting started manual” (zie CDROM) te raadplegen zodat

u alles kunt leren over deknappe functies die deze DJ-softwareu aanbiedt. Hieronder vindt u al een lijst van

speciale toetstoewijzingen welke u toelaten het maximum uit uw mix te halen!

Gelieve deze te lezen en test alle functies, u zult verbaasd zijn van hetgebruiksgemak !!!

1. ON/OFF toets: wordt gebruikt om het toestel AAN/UIT te zetten.

2. X-PARAMETERknop: wordt gebruikt omde X-parameters van de effecten in te stellen.

3. Y-PARAMETERknop: wordt gebruikt omde Y-parameters van de effecten in te stellen.

4. EFFECT knop: wordt gebruikt om de beschikbare effecten te overlopen. Druk op de knop om het

gewenste effect te selecteren.

5. EFFECT ON/OFF toets: wordt gebruikt om de effect sectie AAN/UIT te zetten.

6. EFFECT display: toont welk effect u geselecteerd heeft.

7. MODEtoetsen: worden gebruikt om speciale instellingen te verwezenlijken voor de sampler sectie:

Druk op de MODE toets: schakelt de sampler over van BEAT SYNC (de toets is aan) naar

NORMAL mode (toets is uit), of omgekeerd

Druk op de MODE & SHIFT toets: wordt gebruikt om een nieuwe sample op te nemen. Dit kan

op 2 manieren:

oIn auto loop modus: kies eerst de gewenste lengte van de loop (see n°10)

oIn manual loop modus: druk op de MODE & SHIFT toetsen om de opname te starten,

druk terug op de MODE & SHIFT toetsen om de opname te stoppen.

8. SAMPLE toetsen: worden gebruikt op de opgenomen samples te spelen (de toets is aan wanneer er

een sample is opgenomen):

Druk op de SAMPLEtoets: speelt de opgenomen sample zo lang u op de toets drukt.

Druk op de SAMPLE & SHIFT toets: speelt de opgenomen sample continu (in lus) tot u terug

op de SAMPLE toets drukt.

9. HOT CUE toetsen: wordt gebruikt omtot 4 cue punten per nummer te programmeren of op te roepen.

Druk op de HOT CUE toets: de speler keert onmiddellijk weer naar het voorgeprogrammeerde

CUEpunt.

Druk op de HOT CUE & SHIFT toets: er wordt een nieuw Cue punt “on the fly”

geprogrammeerd.

10. LOOP +/- toetsen: worden gebruikt om verschillende auto loop en sample lengtes in te stellen: 1/32,

1/16, 1/8, ¼, ½, 1/1, 2/1.

oDruk op de LOOP+& SHIFT toets: schakel de auto loop functie AAN

oDruk op de LOOP- & SHIFT toets: schakel deauto loop functie UIT

11. LOOP toetsen: worden gebruikt om loops te programmeren en weerte geven. Dit kan op 2 manieren:

oIn auto loop modus:

Druk op de LOOP IN toets: zo lang de LOOP-IN toets wordt ingedrukt wordt de

auto loop weergegeven (zie n°10 voor het instellen van de lengtevan de loop)

Druk op de LOOP IN & SHIFT toets: de auto loop wordt weergegeven (zie n°10

voor het instellen van de lengte van de loop) tot u weer op de LOOP IN toets drukt

om de weergave te stoppen.

NEDERLANDS HANDLEIDING

SYNQ®23/48 PCM-1 MIDI CONTROLLER

Druk op de LOOP OUT toets: de auto LEAP wordt weergegeven zo lang u op de

LOOP-OUT toets drukt (zien°10 voorhet instellen van de lengte van de loop)

Druk op de LOOP OUT & SHIFT toets: de auto LEAP wordt weergegeven (zie

n°10 voor het instellen van de lengte van de loop) tot u weer op de LOOP IN toets

drukt om de weergave te stoppen.

RELOOPtoets: wordt voorlopig niet gebruikt

oIn manual loop modus:

Druk op de LOOP IN toets: het beginpunt van de manuele loop (lus) is ingesteld.

Druk op de LOOP OUT toets: het eindpunt van demanuele loop is ingesteld en de

loop wordt weergegeven. Druk weer op de LOOP OUT toets (terwijl de loop

weergegeven wordt) om de loop te stoppen.

Druk op de RELOOP toets: als er een loop geprogrammeerd is, dan zal deze nu

onmiddellijk beginnen spleen vanaf het startpunt.

12. CUEtoets: er zijn 2 functies beschikbaar:

Druk op de CUE toets: keer onmiddellijk weer naar het laatste cue punt.

Druk op de CUE & SHIFTtoets: keer onmiddellijk weer naar het begin van het nummer.

13. PLAY/PAUSE toets: erzijn 2 verschillende functies beschikbaar:

Druk op de PLAY toets: start/stop deweergave van hetopgeladen nummer.

Druk op de PLAY & SHIFT toets: start het opgeladen nummer volledig synchroon met de

anderespeler. (een prachtige optie!!!)

14. SHIFT toets: ook wel “de MAGISCHE toets” genoemd . Wanneer deze toets tegelijkertijd ingedrukt

wordt met een anderetoets dan wordt de functie van deze laatste verdubbeld.

15. JOG dial: beschiktoververschillendefuncties:

Tijdensnormaleweergave: wordt gebruikt voorpitchbending (tijdelijkversnellen/vertragen)

Met de JOG SEEK functie aan: wordt gebruikt om een zekere positie in het nummer op te

zoeken (zien°18)

In pause stand: wordt gebruikt om een zekere positie in het nummer op te zoeken

Met de SCRATCH functie aan: wordtgebruikt om het vinyl scratchen te simuleren (zien°16)

16. SCRATCHtoets: wordt gebruikt om de scratch functie aan/uit te schakelen

17. PFL toets: wordt gebruikt om het nummer voorte beluisteren via uw koptelefoon.

18. JOG SEEK toets: schakelt de “snelzoek” functie in voor het opzoeken van een bepaalde positie in het

nummer.

19. PITCHfader: wordtgebruikt om de snelheid van hetopgeladen nummerin te stellen.

20. PITCH BEND+/- toetsen: worden gebruikt om de beats van 2 nummers te kalibreren. Dit kunt u op 2

manieren doen:

Druk op de PITCH BEND+/- toetsen: de muziek zal versnellen/vertragen zolang u op deze

toetsen blijft drukken.

Druk op de PITCH BEND+ & SHIFT toets: de speler springt 1 beat VOORWAARTS in het

nummer.

Druk op de PITCH BEND- & SHIFT toets: de spelerspringt 1 beat TERUG in het nummer.

21. PITCH ON toets: wordt gebruikt om de pitch fader (n°19) aan/uit te schakelen.

22. SYNC toets: wordt gebruikt om de beats met de andere speler te synchroniseren. Er zijn 2

mogelijkhedenbeschikbaar:

Druk op de SYNC toets: telkens u op deze knop drukt wordt de beat gelijkgesteld met de beat

van de andere speler.

Druk op de SYNC & SHIFT toets: de beat wordt continu synchroon gesteld en gelinkt met de

andere speler tot u weer op de SYNC toets drukt.

23. PITCH LOCK toets: wordt gebruikt om de mastertempo in/uit te schakelen.

24. TRACK SELECT knop: druk op de knop om het nummervoor te beluisteren alvorens u het in één van

de spelers oplaadt. U kunt defiles op 2 manieren selecteren:

Draai aan de knop: u kunt alle nummers van deplaylist één voor één overlopen.

Draai aan de knop terwijl u op de SHIFT toets drukt: u kunt de nummers van de playlist zeer

snel overlopen: bij elke klik wordteen sprong van 10 nummers gemaakt.

25. LOAD TODECK1 toets: laad de geselecteerde file van de playlist op in deck1.

26. LOAD TODECK2 toets: laad de geselecteerde file van de playlist op in deck 2.

27. Kanaalfaders: worden gebruikt om het uitgangsniveau van de spellers in te stellen wanneer de

controller in standalone modus staat. In ‘externe mixer’ modus kunnen deze faders toegewezen worden

aan anderefuncties.

NEDERLANDS HANDLEIDING

SYNQ®24/48 PCM-1 MIDI CONTROLLER

28. Tooncontrole: wordt gebruikt om de hoge-, midden- en lage frequenties van de spelers in te stellen

wenneer de controller in standalone mode werkt. In ‘externe mixer’ modus kunnen deze knoppen

toegewezen worden aan andere functies.

29. CROSSFADER: wordt gebruikt om van de ene lezer naar de andere te mixen wanneer de controller in

standalone modus staat. In externe mixer modus kan deze fader toegewezen worden aan andere

functies.

30. FADER START: wanneer u een externe mixer gebruikt kunt u deze ingang met de fader start uitgang

van uw externe mixer aansluiten om de start/stop funcite van de speler te controleren via uw externe

mixer. (opgelet: dit werkt alleen met Pioneer®/SynQ®compatible mixers)

31. PLAYER1/MIXEDuitgang: wordt gebruikt om de controller met uw versterker / mixer aan te sluiten.

Standalone opstelling: sluit hier uw versterker aan.

Externe mixer opstelling: verbind dezeuitgang met een line ingang van uw externe mixer.

32. PLAYER2 uitgang: wordt gebruikt om een externe mixer aan te sluiten

Standalone opstelling: wordt niet gebruikt.

Externe mixer opstelling: verbind dezeuitgang met een line ingang van uw externe mixer.

33. HEADPHONES uitgang: sluit hier uw koptelefoon aan om de nummers voor te beluisteren (zie n°17 &

24)

34. USB aansluiting: wordt gebruikt om uw controller met uw PC of LAPTOP aan te sluiten zodat u uw DJ-

software kunt bedienen.

35. POWER ADAPTER ingang: sluit hier de meegeleverde 6VdcAC/DC power adapter aan.

Voeding: AC/DC adapter:230V/50Hz to 6Vdc(1,5A ~ pos = center)

Bereik: 20-20.000Hz(+/-2dB)

Vervorming + ruis(20kHz LPF): <0.008% @1kHz,0dB

S/R verhouding (IHF-A): >95dB @ 1kHz, 0dB

Master A/Buitgang: 1.93V@100kΩongebal.

Tooncontrole: afhankelijk van de gebruikte software

Koptelefoon: 1,6V @ 32Ω

Afmetingen: 483(B) x132(H) x 74,8(D) mm

Gewicht: 2,1kg

Elke inlichting kanveranderen zonder waarschuwingvooraf

U kan de laatste versie van deze handleiding downloaden via

Onzewebsite: www.synq-audio.com

DEUTSCH BEDIENUNGSANLEITUNG

SYNQ®25/48 PCM-1 MIDI CONTROLLER

Vielen Dank, dass Sie sich für den Erwerb dieses SYNQ®-Produkt entschieden haben. Bitte lesen Sie diese

Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Möglichkeiten,

die dieses Gerät bietet, sowie zu Ihrer eigenen Sicherheit.

VERGESSEN SIE NICHT IHREN PCM-1 ZU REGISTRIEREN. SIE BEKOMMEN DANN

AUTOMATISCH EINE NACHRICHT,WENN ES WICHTIGE PRODUKTINFORMATIONEN

GIBT!

REGISTRIEREN UNTER: WWW.SYNQ-AUDIO.COM/REGISTER/ 

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen.

EntsprechendeDokumentation liegt beim Hersteller vor.

SYNQ’s PCM-1 ist ein multifunktionaler PC-Media Controller, ausgelegt für DJs, die vom traditionellen

Mischpult zum Hightech-LAPTOP DJ-System wechseln wollen!

Dieser kompakte 19”/3U DJ-Controller ist vollständig USB MIDI kompatibel und kann somit mit jeder

handelsüblichenDJ-Software betrieben werden.

Dank der bedienerfreundlich angeordneten Regler ist der PCM-1 das optimale Arbeitsgerät für jeden

ComputerDJ:

58Tastschalter

7digitaleEncodermit Drehdruckknöpfen

9 digitale Reglerfür Klang- &Lautstärkeregelung

5 digitaleFader, einschließlich einesdurch den Bedieneraustauschbaren Crossfaders

2 Jogwheels fürScratching

2 “Zauber-” Shift-Knöpfe verdoppeln dieFunktionen jedes Reglers!

PCM-1 kann auf jedem modernen Laptop oder PC (Windows® XP/Vista und Mac® OSX) eingesetzt

werden.

Die eingebaute 6-Kanal-Soundkarte ist ASIO-kompatibel und kann auf verschiedene Arten konfiguriert

werden:

Gemischter Master Ausgang (interner Mischer)

Decks A und B mit getrennten Ausgängen und Fader-Start- Eingängen (Gebrauch mit externem

Mischer)

6,3mmKopfhörerbuchsenausgangfürPFL

Dem PCM-1 ist eine neue professionelle DJ-Software namens “Deckadance” beigefügt, und zwar keine

billige komplett abgespeckte LE-Version sondern die vollwertige Deckadance “House Edition”,

einschließlich kostenloser Updates, kostenlosen Online Supports und Benutzerforen plus einer Vielzahl

kostenloser Extras wie linzenzfreier professioneller Loops,Samples, usw.

“1-click” Beat Matching, automatische Loops, 4 Cue Punkte pro Track, Mix-Rekorder,…

8 Sampler (Sample-Aufnahme/Speicherung, Lautstärke, Beat-Sync, Pitching, Effekt, PFL,

Looping,…)

2 Relooper Editoren jeweils mit Effekten und 3 voll editierbaren Pattern zum perfekt

taktsynchronen Slicen,Retriggern, Stummschalten Ihrer Tracks!

Jeder VST-kompatible Effekt kann verwendet werden. Ihrer Kreativität sind somit keine Grenzen

gesetzt!

Deckadance kann als Standalone-Programm oder als VSTi-Plugin innerhalb Ihrer

Lieblingsanwendungen wie Ableton Live®, Cubase®, FL Studio® benutzt werden, … damit Ihrer

Kreativität keine Grenzen gesetzt sind!

Deckadance spielt MP3, WAVund OGG

DEUTSCH BEDIENUNGSANLEITUNG

SYNQ®26/48 PCM-1 MIDI CONTROLLER

VOR DER ERSTBENUTZUNG

WichtigeHinweise:

Vor der Erstbenutzung bitte das Gerät zuerst auf Transportschäden überprüfen. Sollte das Gerät einen

Schaden aufweisen, Gerät bitte nicht benutzen, sondern setzen Sie sich unverzüglich mit Ihrem Händler in

Verbindung.

Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig,

dass der Benutzer sich streng an die Sicherheitshinweise und Warnungen in der Bedienungsanleitung

hält. Schäden durch unsachgemäße Handhabung sind von der Garantie ausgeschlossen. Der Händler

übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung

hervorgerufen wurden.

Die Bedienungsanleitung zum zukünftigen Nachschlagen bitte aufbewahren. Bei Verkauf oder sonstiger

Weitergabe des Geräts bitteBedienungsanleitung beifügen.

Aus Umweltschutzgründen Verpackung bittewiederverwenden oderrichtig trennen.

Überprüfen Sie den Inhalt:

FolgendeTeile müssen sich in der Geräteverpackung befinden:

Bedienungsanleitung

PCM-1 Controller

2x RCA/Klinken Audiokabel

2x Fader Start Kabel (3,5mm Mono-Buchse)

1x USB Kabel

1x Schaltnetzteil 6Vdc

SICHERHEITSHINWEISE

Zur Vermeidung von Stromschlag oder Feuer, Gerät bitte nicht Regen oder Feuchtigkeit aussetzen.

Zur Vermeidung von Kondensation im Inneren des Geräts bitte nach dem Transport in eine warme

Umgebung zum Temperaturausgleich einige Zeit ausgeschaltet stehen lassen. Kondensation kann zu

Leistungsverlust desGeräts oder gar Beschädigung führen.

Gerät nicht im Freienund in feuchten Räumen und Umgebungen verwenden.

Keine Metallgegenstände oder Flüssigkeiten ins Innere des Geräts gelangen lassen. Keine mit Flüssigkeit

gefüllten Gegenstände, z.B. Vasen, auf das Gerät stellen. Kurzschluss oder Fehlfunktion können die Folge

sein. Falls es doch einmal vorkommen sollte, bitte sofort Netzstecker ziehen und vom Stromkreis trennen.

Offene Brandquellen, wie z.B. brennende Kerzen, sollten nicht auf das Gerät gestellt werden.

Ventilationsöffnungen nichtabdecken, da Überhitzungsgefahr!

Nicht instaubiger Umgebung verwendenund regelmäßig reinigen.

Für Kinderunerreichbar aufbewahren.

Unerfahrene Personen sollen das Gerät nicht bedienen.

Umgebungstemperaturdarf40ºC nichtüberschreiten.

Minimalabstand um das Gerät für ausreichende Kühlung = 3cm.

Stets Netzstecker ziehen, wenn Gerät über einen längeren Zeitraum nicht genutzt oderes gewartet wird.

CAUTION

ACHTUNG:

Um sich nicht der Gefahr eines elektrischen

Schlags auszusetzen, entfernen Sie keines der

Gehäuseteile. Im Geräteinneren befinden sich keine vom

Benutzer reparierbaren Teile. Überlassen Sie

Reparaturen dem qualifizierten Kundendienst.

Das Blitzsymbol im Dreieck weist den Benutzer darauf hin, dass eine Berührungsgefahr mit

nicht isolierten Teilen im Geräteinneren, die eine gefährliche Spannung führen, besteht. Die

Spannung ist sohoch, das hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und

Wartungshinweisein den Dokumenten hin, diedem Gerät beiliegen.

Dieses Symbol bedeutet: Nur innerhalbvon Räumen verwenden.

Dieses Symbolbedeutet: Achtung! Bedienungsanleitung lesen!

Dieses Symbol bedeutet: Klasse III Klassifizierung

DEUTSCH BEDIENUNGSANLEITUNG

SYNQ®27/48 PCM-1 MIDI CONTROLLER

ElektrischeAnschlüsse nurdurch qualifiziertesFachpersonal überprüfenlassen.

Sicherstellen, dass Netzspannung mit Geräteaufkleber übereinstimmt.

Die Netzsteckdose sollte immer gut erreichbar sein, um das Gerät vom Netz zu trennen.

Gerät nicht mit beschädigtem Netzkabel betreiben. Ist die Zugangsleitung beschädigt, muss diese

durch den Hersteller, seinen Vertrieb oder durch eine qualifizierte Personersetzt werden.

Netzkabel nicht mitanderen Kabeln inBerührung kommen lassen!

Um eine Gefahr zu vermeiden, soll das Gerät nur mit dem mitgelieferten DC Adapter benutzt

werden. Ist der DCAdapter beschädigt, darf nur durch einen gleichen Adapterersetztwerden.

Das Gerät ist nicht vollständig vom Netz getrennt, wenn der Netzschalter sich in der AUS-Stellung

befindet.

Gerät nicht öffnen. Abgesehen vom Tausch der Sicherung sind keine zu wartenden Bauteile im Gerät

enthalten.

Sicherungniemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen!

Bei Fehlfunktion Gerät nichtbenutzen und sich mitdem Händler in Verbindung setzen.

Bei Transport bitte Originalverpackung verwenden, um Schäden am Gerät zu vermeiden.

Aus Sicherheitsgründen dürfenan demGerätkeine unbefugten Veränderungenvorgenommen werden.

INSTALLATIONSANLEITUNG:

Stellen Siedas Gerät in einem gut belüfteten Raum auf, wo es nicht Feuchtigkeit und hohen Temperaturen

ausgesetzt wird.

Plazieren und benutzen Sie das Gerät für eine längere Zeit neben sehr warmen Geräten wie Verstärker,

Lampen, etc., könnte es die Funktion des Geräts beeinträchtigen.

Das Gerät kann in 19“ Racks eingebaut werden. Benutzen Sie dafür diein der Frontblende eingelassenen

Löcher.

Sollte das Gerät in ein Flightcase eingebaut werden, achten Sie auf eine gute Luftzirkulation.

Wenn das Gerät aus einer kalten Umgebung an einem warmen Ort aufgestellt wird, kann sich

Kondenswasser bilden. Um Fehlfunktionen zu vermeiden, sollten Sie das Gerät für ca. 1 Stunde vom

Stromnetz trennen.

WARTUNG

Die Reinigung des Geräts erfolgt mit einem leicht mit Wasser angefeuchteten Tuch. Vermeiden Sie, dass

Wasser in das Gerätinnere gelangt. Verwenden Sie keine brennbaren Flüssigkeiten wie Benzin oder

Verdünner,die das Gerät beschädigen würden.

DEUTSCH BEDIENUNGSANLEITUNG

SYNQ®28/48 PCM-1 MIDI CONTROLLER

ANSCHLÜSSE

DerPCM-1 kann aufverschiedeneArten angeschlossen werden. Nachfolgend diegängigsten Arten:

STANDALONEAUFBAU

Schließen Sie den Ausgang mit der

Bezeichnung “Mixed Output”

(Mischausgang) an Ihren Verstärker an

Schließen Sie einen Kopfhörer (falls zur

Kontrolle erforderlich) an

Verbinden Sie mit dem mitgelieferten

USB-Kabel den USB-Ausgang des

Controllers mit einem der USB-

Anschlüsse an Ihrem PC oder Laptop.

Schließen Sie den mitgelieferten AC/DC

Netzadapter an und schalten Sie den

Controller an

Installieren Sie die Deckadance PC-

Software von der CDROM.

Lesen Sie “Software Installations- &

Einstellungshandbuch” auf der CDROM für

weitere Informationen über die Installation

und die Konfiguration der Deckadance PC-

Software. Wenn die Software auf Ihrem PC

installiert ist, gibt Ihnen die nachfolgende

Einstellungstabelle die nötigen

Informationen zur Konfiguration des PCM-1

für den Standalone-Betrieb.

DEUTSCH BEDIENUNGSANLEITUNG

SYNQ®29/48 PCM-1 MIDI CONTROLLER

EXTERNAL MIXER (Externer Mischer) AUFBAU

Schließen Sie den “Player1” Audio-

Ausgang an einen Linieneingang Ihres

Mischersan.

Wenn Fader Start erforderlich ist,

benutzen Sie das mitgelieferte Fader

Start Kabel, um den “Control Start”

Ausgang von Player1 mit dem

entsprechenden Fader Start Eingang

Ihres Mischerszu verbinden.

Schließen Sie den “Player2” Audio-

Ausgang an einen anderen

Linieneingang Ihres Mischersan.

Wenn Fader Start erforderlich ist,

benutzen Sie das mitgelieferte Fader

Start Kabel, um den “Control Start”

Ausgang von Player2 mit dem

entsprechenden Fader Start Eingang

Ihres Mischers zu verbinden.

Verbinden Sie mittels dem mitgelieferten

USB-Kabel den USB-Ausgang des

Controllers mit einem der USB-

Anschlüsse an Ihrem PC oder Laptop.

Schließen Sie den mitgelieferten AC/DC

Netzadapter an und schalten Sie den

Controller an

Installieren Sie die Deckadance PC-

Software von der CDROM.

Lesen Sie “Software Installations- &

Einstellungshandbuch” auf der CDROM für weitere Informationen über die Installation und die Konfiguration

der Deckadance PC-Software. Wenn die Software auf Ihrem PC installiert ist, gibt Ihnen die nachfolgende

Einstellungstabelle die nötigen Informationen zur Konfiguration des PCM-1 für den Betrieb mit einem

externen Mischer.

DEUTSCH BEDIENUNGSANLEITUNG

SYNQ®30/48 PCM-1 MIDI CONTROLLER

FUNKTIONEN (VORDERSEITE)

Wir empfehlen Ihnen sehr, das Deckadance “getting started manual” [Starthandbuch] zu lesen (siehe

CDROM), um alle ausgeklügelten Funktionen dieserDJ-Software kennen zu lernen.Nachstehend finden Sie

darüber hinaus eine Aufstellung besonderer Knopfzuordnungen zur maximalen Ausschöpfung der

Mischmöglichkeiten!

Lesen Sie es bitte und probieren Sie alleFunktionen aus, Sie werden erstaunt sein, wie einfach die

Bedienung ist!!!

1. ON/OFF Knopf: zum EIN/AUS-Schalten des Controllers.

2. X-PARAMETERKnopf: zur Einstellung der Effekt X-Parameter.

3. Y-PARAMETERKnopf: zur Einstellung der Effekt Y-Parameter.

4. EFFECT Knopf: zum Durchsehen der verfügbaren Effekte, drücken Sie den Knopf, um den

gewünschten Effektauszuwählen.

5. EFFECT ON/OFF Knopf: zum AN/AUS-Schalten der Effekt-Funktion.

6. EFFECT Display: zeigt den gewählten Effekt an.

7. MODE Knöpfe: um besondereEinstellungen für die Sampler-Funktionvorzunehmen:

Drücken des MODE Knopfes: zum Wechseln des Samplers zwischen BEAT SYNC (Knopf

leuchtet) und NORMALModus (Knopf ist unbeleuchtet)

Drücken des MODE & SHIFT Knopfes: zum Aufnehmen eines neuen Samples, zwei Modi sind

verfügbar:

oIm Auto Loop-Modus: wählen Siezunächst diegewünschteLoop-Länge (sieheNr. 10)

oIm manuellen Loop-Modus: drücken Sie den MODE & SHIFT Knopf, um die Aufnahme

zu starten. Drücken Sie den MODE & SHIFT Knopf noch einmal, um die Aufnahme zu

beenden.

8. SAMPLE Knöpfe: zum Abspielen der aufgenommenen Samples (Knopf leuchtet, wenn ein Sample

aufgenommen wird):

Drücken des Press SAMPLE Knopfs: das aufgenommene Sample wird abgespielt, so lange

der Knopf gedrückt wird.

Drücken des SAMPLE & SHIFT Knopfes: das aufgenommene Sample wird in einem Dauer-

Loop abgespielt, bis der SAMPLE Knopf wieder gedrückt wird.

9. HOT CUE Knöpfe: zum Programmieren und Aufrufen von bis zu 4 Cue-Punkten pro Track.

Drücken des HOT CUE Knopfes: der Player wird sofort zum vorprogrammierten Cue-Punkt

zurückgehen.

Drücken des HOT CUE & SHIFT Knopfes: ein neuerCue-Punkt wird “on the fly” programmiert

10. LOOP +/- Knöpfe: zum Auswählen verschiedener Auto Loop und Sample Längen: 1/32, 1/16, 1/8, ¼, ½,

1/1, 2/1.

Drücken des LOOP+ &SHIFT Knopfes: Schaltet die Auto Loop Funktion AN

Drücken des LOOP- & SHIFT Knopfes: Schaltet die AutoLoop Funktion AUS

DEUTSCH BEDIENUNGSANLEITUNG

SYNQ®31/48 PCM-1 MIDI CONTROLLER

11. LOOP Knöpfe: zum Programmierenund Aabspielen von Loops, zwei Modi sind verfügbar:

Im Auto Loop Modus:

oDrücken des LOOP IN Knopfes: so lange der LOOP-IN Knopf gedrückt ist, wird der

Auto Loop abgespielt (siehe Nr. 10 um die Loop-Längeeinzustellen)

oDrücken des LOOP IN & SHIFT Knopfes: der Auto Loop wird abgespielt (siehe Nr. 10

zum Einstellen der Looplänge) bis Sie den LOOP IN Knopf noch einmal drücken, um

das Abspielen zu beenden.

oDrücken des LOOP OUT Knopfes: so lange der LOOP OUT Knopf gedrückt ist, wird

der Auto Leap abgespielt (siehe Nr. 10 um die Loop-Längeeinzustellen).

oDrücken des LOOP OUT & SHIFT Knopfes: der Auto Leap wird abgespielt (siehe Nr.

10 zum Einstellen der Looplänge) bis Sie den LOOP IN Knopf noch einmal drücken, um

das Abspielen zu beenden.

oRELOOP Knopf: nicht aktiv

Im manuellen Loop Modus:

oDrücken des LOOP INKnopfes: derStartpunkt des manuellen Loop wird eingestellt.

oDrücken des LOOP OUT Knopfes: der Endpunkt des manuellen Loop wird eingestellt

und das Abspielen des Loops beginnt. Drücken Sie den LOOP OUT Knopf noch einmal

(während der Loop abgespielt wird) um den Loop zu beenden.

oDrücken des RELOOP Knopfes: wenn ein Loop programmiert wurde, wird dieser

sofort vom Startpunkt abgespielt.

12. CUE Knopf: zwei Funktionen verfügbar:

DrückendesCUEKnopfes: sofortige Rückkehr zum letzten Cue Punkt.

Drücken des CUE & SHIFT Knopfes: sofortige Rückkehr zum Track-Anfang.

13. PLAY/PAUSE Knopf: zwei verschiedeneFunktionenverfügbar:

Drücken des Press PLAY Knopfes: Starten/Stoppen des Abspielens des geladenen Tracks.

Drücken des PLAY & SHIFT Knopfes: zum Starten des geladenen Tracks in “full beat matched

sync” mit dem anderen Deck. (eine verblüffende Funktion!!!)

14. SHIFT Knopf: auch der “ZAUBERKNOPF” genannt , wenn er gemeinsam mit gleich welchem anderen

Knopf gedrückt wird, verdoppelt erdessen Funktion.

15. JOG Dial: mehrere Funktionensind verfügbar:

Während des normalen Abspielens: für das Pitch Bending

Mit eingeschaltetem JOG SEEK: zum Überprüfen einer bestimmten Position im Track (siehe

Nr.18)

Im Pause Modus: zum Überprüfen einer bestimmten Position im Track

Miteingeschaltetem SCRATCH: zum Simulierenvon Vinyl Scratching (sieheNr. 16)

16. SCRATCH Knopf: zum EIN/AUS-Schalten derScratch-Funktion.

17. PFL Knopf: zum Kontrollieren des Tracks über Ihre Kopfhörer.

18. JOG SEEK Knopf: ermöglicht die “fast search” (Schnellsuch-) Funktion einen bestimmten Teil des

Tracks zu überprüfen.

19. PITCHFader: zum Ändern derGeschwindigkeit des geladenen Tracks.

20. PITCH BEND+/- Knöpfe: um die Beats zweier Tracks abzustimmen. Kann auf zwei Arten verwendet

werden:

Drücken der PITCH BEND+/- Knöpfe: die Musik wird schneller/langsamer spielen, solange Sie

die Knöpfedrücken.

Drücken des PITCH BEND+ & SHIFT Knopfes: Der Player springt 1 Beat NACH VORN im

Track.

Drücken desPITCHBEND- & SHIFT Knopfes: Der Player springt 1 Beat ZURÜCK im Track.

21. PITCH ON Knopf: zum EIN/AUS-Schalten des Pitch Faders (Nr. 19).

22. SYNC Knopf: zum Synchronisieren derBeatsmit dem anderen Deck.Zwei Optionen sind möglich:

Drücken des SYNC Knopfes: bei jedem Drücken des Knopfes wird der Beat dem anderen

Deckangeglichen.

Drücken des SYNC & SHIFT Knopfes: der Beat wird angeglichen und ist ständig mit dem

anderen Deck verbunden, bis Sie den SYNC Knopf wieder drücken.

23. PITCH LOCK Knopf: um EIN/AUS-Schalten des Master Tempo.

24. TRACK SELECT Knopf: drücken Sie den Knopf, um den ausgewählten Track zu überprüfen, ehe sie

ihn aufeinen der Player laden. Sie können Dateien auf zwei Arten auswählen:

Drehen des Knopfes: Sie können die Tracks in der Playliste einzelndurchlaufen.

Drehen des Knopfes mit gedrücktem SHIFT Knopf: Sie können die Tracks in der Playliste

sehr schnell durchlaufen, mit jedemKlick werden 10 Tracks übersprungen.

DEUTSCH BEDIENUNGSANLEITUNG

SYNQ®32/48 PCM-1 MIDI CONTROLLER

25. LOAD TO DECK1 Knopf: lädt die ausgewählte Datei von der Playliste auf Deck1.

26. LOAD TO DECK2 Knopf: lädt die ausgewählte Datei von der Playliste aufDeck2.

27. CHANNEL Fader: zum Einstellen des Ausgangspegels der Decks wenn der Controller im Standalone-

Modus ist.Im External Mixer Modus können dieseFader andereFunktionen erhalten.

28. TONE Regler: zum Regeln der hohen, mittleren und niedrigen Frequenzen der Decks, wenn der

Controller im Standalone Modus ist. Im External Mixer Modus können diese Regler andere Funktionen

erhalten.

29. CROSSFADER: zum Mischen von einem Deck zum anderen, wenn der Controller im Standalone-Modus

ist. Im External Mixer Modus können diese Fader andere Funktionen erhalten.

FUNKTIONEN (RÜCKSEITE)

30. FADER START: bei Benutzung mit einemexternen Mischer,können Sie diesen Ausgang mit dem Fader

Start-Eingang Ihres Mischers verbinden, um die Start/Stop-Funktion des Players von Ihrem Mischer zu

regeln. (Achtung:funktioniert nur mit Pioneer®/SynQ®kompatiblenMischern)

31. PLAYER1/MIXEDAusgang: zum Anschließen des Controllers an Ihren Verstärker oder Mischer.

Standalone Aufbau: schließen Sie Ihren Leistungsverstärker hier an.

External Mixer Aufbau: schließen Sie diesen Ausgang an einen Linieneingang Ihres Mischers

an.

32. PLAYER2 Ausgang: zum Anschließen des Controllers an Ihren Mischer.

Standalone Aufbau: nicht aktiv

External Mixer Aufbau: schließen Sie diesen Ausgang an einen Linieneingang Ihres Mischers

an.

33. HEADPHONESAusgang: zum Anschließen Ihrer Kontroll-Kopfhörer (siehe Nr.17 & 24)

34. USB Anschluss: zum Anschließen des Controllers an Ihren PC oder LAPTOP für DJ-Software

Steuerung.

35. POWER ADAPTER Eingang: schließen Sie den mitgelieferten 6VdcAC/DC Netzadapter hier an.

TECHNISCHE DATEN

Spannungsversorgung: AC/DC Adapter: 230V/50Hz bis 6Vdc (1,5A ~ pos = Mitte)

Frequenzbereich: 20-20.000Hz(+/-2dB)

THD + noise (20kHz LPF): <0.008% @1kHz,0dB

Signalrauschabstand(IHF-A): >95dB @ 1kHz, 0dB.

Master A/BAusgang: 1.93V@100kΩunsymmetrisch.

Frequenzeinstellung: abhängig von der Software

Kopfhörer: 1,6V @ 32Ω

Abmessungen: 483(B) x 132(H) x 74,8(T) mm

Gewicht: 2,1kg

Technische Änderungen können auch ohneVorankündigung vorgenommen werden!

Sie können sich die neueste Version dieses Benutzerhandbuches vonunserer Website

herunterladen: www.synq-audio.com

ESPAÑOL MANUAL DE INSTRUCCIONES

SYNQ®33/48 CONTROLADOR MIDI PCM-1

Gracias por la compra de este producto SYNQ®. Para aprovechar al máximo todas las posibilidades de este

aparato y por su propia seguridad, por favor lea este manual de instrucciones con mucho cuidado antes de

utilizar estaunidad.

NO OLVIDE REGISTRAR SU PCM-1. RECIBIRÁ AUTOMÁTICAMENTE UN AVISO

CUANDO SE PUBLIQUEN NUEVAS ACTUALIZACIONES DE SOFTWARE VISITE:

WWW.SYNQ-AUDIO.COM/REGISTER/ 

CARACTERÍSTICAS

Esta unidad no interfiere con señales de radio. Este producto cumple las exigencias de las directrices

actuales Europeas y nacionales. Se ha establecido conformidad y las declaraciones y documentos

relevantes se han depositado por el fabricante.

PCM-1 de SYNQ es un controlador de medios para PC, diseñado para DJs que deseen cambiar de

mezclas convencionales a mezclas de alta tecnología a través de PORTÁTIL.

Este controlador compacto para DJs de 19”/3U es completamente compatible con USB MIDI por lo que

puede utilizarse con cualquier software para DJs disponible.

Gracias a la excelente disposición de sus controles el PCM-1 es la herramienta más avanzada para

cualquier sesión de DJ por ordenador:

58 pulsadores

7 codificadores digitales con mandos de selección

9 mandos digitales para controlar el tono y volumen

5 faders (atenuadores) digitales, incluyendo1 crossfader reemplazablepor elusuario

2 ruedas JOG para pinchar

2 botones de cambio “mágicos” que duplican las funciones de cada control

El PCM-1 se puede utilizar en cualquierPC o portátil moderno (Windows® XP/Vista yMac® OSX)

La tarjeta de sonido de 6 canales incorporada es compatible con ASIO y puede configurarse de varias

maneras:

Salida maestra combinada (mixed output) (mesade mezclas interna)

Platinas A y B con entradas de inicio atenuado y salidas separadas (utilización con mesa de

mezclas interna)

Salida para auriculares jack de 6,3 mm para PFL

El PCM-1 viene equipado con un nuevo software de DJs profesional llamado “Deckadance”, NO sólo una

versión LE barata y limitada, sino la versión Deckadance “House edition” completa, que incluye

actualizaciones gratuitas, soporte en línea gratuito y foros de usuarios además de muchas funciones

adicionales como loops y samples profesionales exentos de canon, etc.

Beatmatching (cambios de ritmo) con un sólo clic, loops automáticos, 4 puntos cue por pista,

grabadores de mezclas, …

8 samplers (grabación/almacenamiento de samples, volumen, sincronización de ritmos, tono,

efectos, PFL, looping, …)

2 editores relooper cada uno de ellos con efectos y 3 patrones totalmente editables para cortar,

reactivar, y enmudecer pistas en perfecta sincronización de ritmos

Se puede utilizar cualquier efecto compatible con VST paraasegurar una creatividad sin límites

Deckadance puede funcionar como una unidad autonoma o como una unidad externa VSTi

dentro de sus aplicaciones favoritas como Ableton Live®, Cubase®, FL Studio®, …para

garantizar una creatividad ilimitada

Deckadance reproduce MP3, WAV y OGG

ESPAÑOL MANUAL DE INSTRUCCIONES

SYNQ®34/48 CONTROLADOR MIDI PCM-1

ANTES DEL USO

Instruccionesimportantes:

Antes de utilizar esta unidad, por favor compruebe que no hay daños causados por el transporte. En caso

contrario, no utilice este aparato y consulte a su vendedor.

Importante: Este aparato salió de la empresa en perfecto estado y bien empaquetado. Es absolutamente

necesario por parte del usuario seguir estrictamente las instrucciones de seguridad y advertencias de este

manual. Cualquier daño causado por manejo inadecuado no estará sujeto a la garantía. El vendedor no

aceptará responsabilidad por ningún defecto o problemas que resulten de ignorar este manual delusuario.

Mantenga este folleto en un lugar seguro para consultas futuras. Si vende esta instalación, asegúrese de

añadir este manual deusuario.

Para proteger el medio ambiente, por favor intente reciclar el material de empaquetado tanto como sea

posible.

Verificar el contenido:

Verificar la presencia de las partes siguientes:

MANUAL DE INSTRUCCIONES

Controlador PCM-1

2 cables de audio RCA/cinch

2 cables de inicio de fader (mono jack de 3,5 mm)

1 cableUSB

1 adaptador de alimentación que proporciona 6 V de CC

PRECAUCIONES DE USO

Para de evitar todo riesgo de incendio o electrocución, no exponer el aparato a la lluvia o ambiente

húmedo.

Para evitar que se forme condensación en el interior, permita que la unidad se adapte a las temperaturas

circundantes cuando la lleve a una habitación cálida después del transporte. La condensación algunas

veces impide que la unidad funcione a rendimientopleno o puedeincluso causar daños.

Esta unidad es sólo para usointerior.

No coloque objetos metálicos ni derrame líquidos dentro de la unidad. No colocar recipientes llenos de

líquidos, como floreros, encima del aparato. Podría resultar descarga eléctrica o mal funcionamiento. Si

un objeto extraño entrara en la unidad, desconecte inmediatamente la fuente de alimentación.

No colocar fuentes de llamas, como velas, encimade launidad.

No cubra ninguna apertura de ventilación ya que estopodría resultar en sobrecalentamiento.

Evite su uso en ambientes polvorientos y limpie la unidad regularmente.

Mantenga la unidad alejadade los niños.

Personas sin experiencia no deberían manejar este aparato.

La temperatura máxima de ambiente es 40°C. No useesta unidad a temperaturas más elevadas.

Las distancias mínimas alrededor del aparato parala suficiente ventilación son 3 cm.

CAUTION

PRECAUCIÓN:

Para reducir el riesgo de electrocución,

no quite la cubierta superior . Ninguna pieza usable

adentro para el utilizador. Diríjase únicamente a personal

cualificado.

El símbolo de un rayo en el interior de un triángulo alerta sobre la presencia o el uso de

elementos no aislados donde un voltaje peligroso constituye un riesgo grande para causar una

eventual electrocución.

El punto de exclamación en el interior de un triángulo alerta al usuario sobre la presencia de

importantesinstrucciones de operación y de mantenimiento tenidas en cuenta en el manual de

uso.

Este símbolo significa: usopara el interior solamente.

Este símbolo significa: Lea las instrucciones.

Este símbolo significa: Aplicaciones de la clase III

ESPAÑOL MANUAL DE INSTRUCCIONES

SYNQ®35/48 CONTROLADOR MIDI PCM-1

Siempre desenchufe la unidad cuando no la use por un periodo de tiempo largo o antes de cambiar la

bombilla o comenzar una reparación.

La instalación eléctrica debería ser llevada a cabo sólo por personal cualificado, acorde a las regulaciones

paraseguridad eléctrica y mecánica de su país.

Compruebeque el voltaje disponible no es superior al que aparece en el panel trasero de la unidad.

Enchufe siempre accesible para desconectar la alimentación.

El cable de alimentación debería estar siempre en perfectas condiciones: apague el aparato

inmediatamente cuando el cable de alimentación esté roto o dañado. Debe ser substituido por el

fabricante, su servicio técnico o otra persona cualificada.

¡Nunca deje el cable de alimentación entrar en contacto con otros cables!

Para evitar todo peligro, el aparato debeconectarse a la red mediante el adaptador deCC proporcionado .

Si se dañaeste adaptador de corriente deCC se substituirá únicamentepor otro similar.

¡Cuando el interruptor está en la posición de reposo, esta unidad no se desconecta totalmente de la

alimentación!

Para prevenir descargas eléctricas, no abra la tapa. Aparte de fusibles principales no hay partes que

puedan ser reparadas por el usuario en su interior.

Nunca repare un fusible o haga un bypass al fusible. ¡Siempre sustituya el fusible dañado por un fusible

del mismo tipo y especificaciones eléctricas!

En el caso de problemas serios de manejo, deje de usar la instalación y contacte con su vendedor

inmediatamente.

Por favor, use el empaquetado original cuando el aparato deba ser transportado.

Debido a motivos de seguridad está prohibido hacer modificaciones sin autorización a la unidad.

CONSEJOS DE INSTALACIÓN:

Instalar el aparato en un sitio con buena ventilación para no exponerlo a altas temperaturas o humedad.

No colocar ni utilizar el aparato mucho tiempo en sitios calientes (al lado de amplificadores, focos,…)

puede afectar asus prestaciones.

El aparato puede ser colocado en un rack de 19”. Fijar el aparato gracias a los 4 agujeros para tornillos

del panel frontal. Asegurarse de la dimensión correcta de los tornillos (no provistos). Evitar las vibraciones

y los golpesdurante el transporte.

Para evitar la condensación en el aparato, dejarlo adaptarse a la nueva temperatura después del

transporte. La condensación puede alterar las prestaciones de este aparato.

LIMPIEZA:

Limpiar con un trapo ligeramente húmedo. No dejar caer agua en el interior de la unidad. No utilizar

productos abrasivos (alcohol,…) que puedan dañar la platina.

ESPAÑOL MANUAL DE INSTRUCCIONES

SYNQ®36/48 CONTROLADOR MIDI PCM-1

CONEXIONES

El PCM-1 puede conectarse de formas diferentes, a continuación, sedescriben lasdos máscomunes:

CONFIGURACIÓNINDEPENDIENTE

Conecte la salida llamada “mixed output”

al amplificador

Conecte un auricular (si es necesario

parasupervisar)

Conecte el cable USB suministrado entre

la salida USB del controlador y uno de

los conectores USB del PC o portátil.

Conecte el adaptador de corriente

CA/CC suministrado y encienda el

controlador

Instale el software Deckadance desde el

CDROM.

Consulte la sección “instalación de

software & manual de configuración” en el

CDROM para obtener más información

sobre la instalación y configuración del

software Deckadance. Cuando el software

esté instalado en el ordenador, deberá

consultar el panel de configuración para

saber cómo configurar el PCM-1 para su

funcionamientoautónomo.

Table of contents

Languages:

Other SYNQ AUDIO RESEARCH Recording Equipment manuals

SYNQ AUDIO RESEARCH

SYNQ AUDIO RESEARCH DLP-6 Mk2 User manual

SYNQ AUDIO RESEARCH

SYNQ AUDIO RESEARCH DLP 6 User manual

SYNQ AUDIO RESEARCH

SYNQ AUDIO RESEARCH DFX 48 User manual

SYNQ AUDIO RESEARCH

SYNQ AUDIO RESEARCH DLC1 User manual

SYNQ AUDIO RESEARCH

SYNQ AUDIO RESEARCH smd.2 User manual

Popular Recording Equipment manuals by other brands

Omnitron Systems

Omnitron Systems iConverter XM5 quick start guide

Lenze

Lenze EZS3 A200 Series Mounting instructions

SPL

SPL Phonitor 2 1530 Assembly instructions

Tascam

Tascam MINISTUDIO CREATOR US-42 quick start guide

Dell

Dell PowerVault 720N Command reference guide

Stairville

Stairville DMX Joker V2 512 TOUCH quick start guide

netvox

netvox R718T2 user manual

GRASS VALLEY

GRASS VALLEY T2 quick start guide

Omnia

Omnia 11 Quick start installation guide

Thor Broadcast

Thor Broadcast F-M1SDI user manual

QSC

QSC ATTEROTECH Synapse D16Mio Dante/AES67 user manual

Thinuna

Thinuna SS-6255A Operation manual

OHAUS

OHAUS SCOUT instruction manual

Atomos

Atomos NINJA STAR user manual

Blacktrack

Blacktrack Cara 200 Installation & operation guide

Miditech

Miditech Pianobox mini II owner's manual

RCA

RCA CDRW10 user guide

Comrex

Comrex VH2 quick start guide

SYNQ AUDIO RESEARCH pcm-1 User manual

Popular Recording Equipment manuals by other brands
