FID Compliance Kit
Fault Indication Display System
Installation and Operations Manual
Manual de instalación y funcionamiento
Item #: 445811
Rev Date: 2022-08-24
Artículo n.º: 445811
Fecha de rev.: 24-08-2022
THIS PRODUCT REQUIRES 2 PACKAGES
463988 Rough-In Kit
464000 Trim Kit
Sistema de visualización de las indicaciones de avería
ESTE PRODUCTO REQUIERE 2 PAQUETES
463988 Equipo de preparación para la instalación
464000 Juego de acabados

32
fantech fantech
Note Warning /
Important note Information Technical information Practical tip
TABLE OF CONTENTS
INSTALLATION
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
WIRING
Wiring Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Wiring Diagram . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
INDICATOR
Error Indicator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Airflow & Power Reporting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
PERFORMANCE
Cross References . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Airflow (CFM) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Power (W) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
TROUBLESHOOTING
Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
WARRANTY
FID Module and FID Indicator Panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

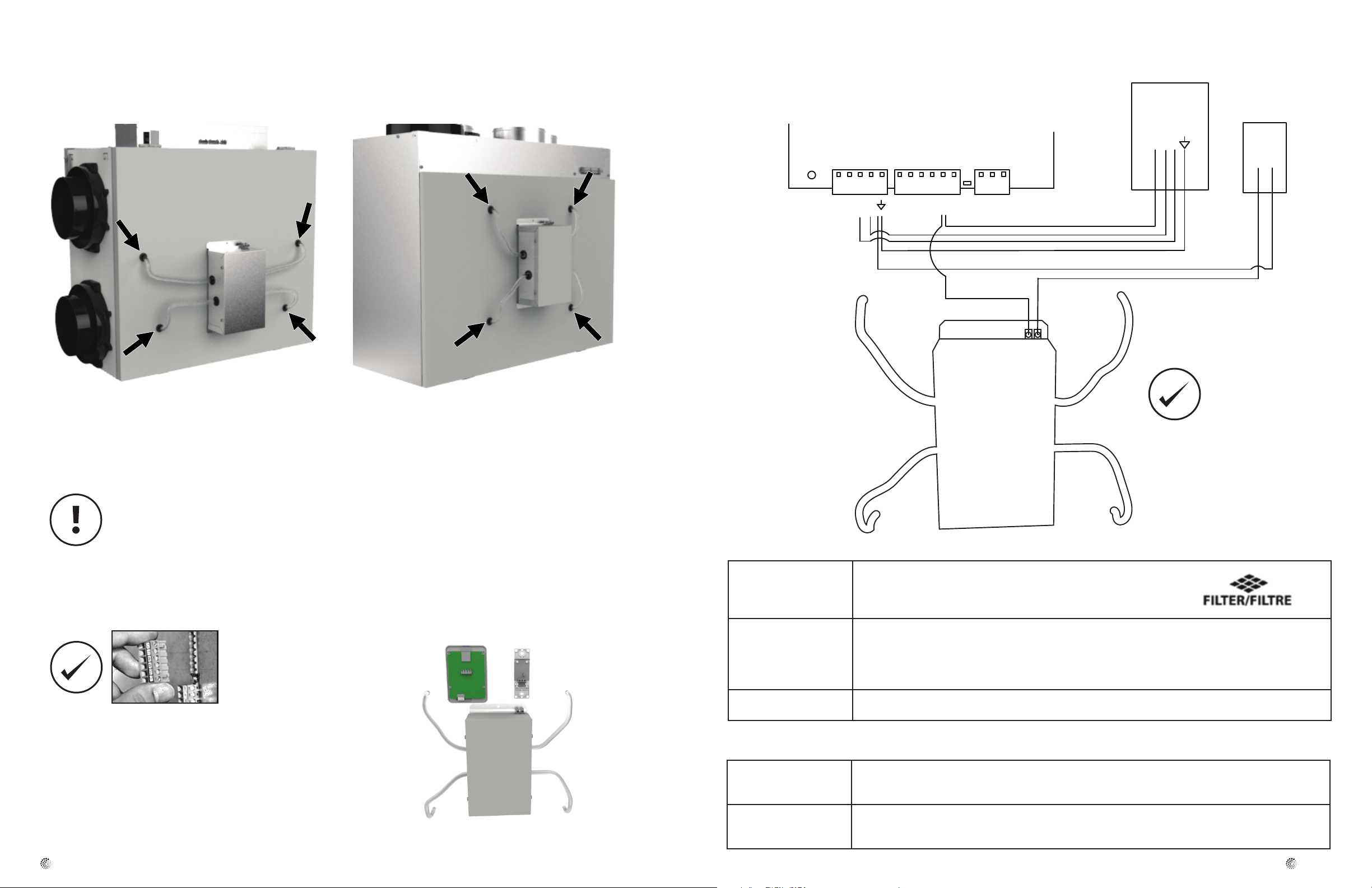

Installation
STEP 1
Place the FID module at the center of the 4 pressure ports.
Prior to the installation, ensure that the fault indicator is installed in a readily accessible location for the dwelling
occupants and within one foot of the IAQ system control (ECO-Touch IAQ).
Max 1ft
Ensure that the wiring connector is on top of the FID module as shown in the gures below.
Use provided self tapping screws to avoid damage to the HRV/ERV.
STEP 2
Using the provided self tapping screws, attach the FID module to the front of the HRV/ERV.

54
fantech fantech
STEP 3
Firmly insert the clear tubing into each of the 4 pressure ports as shown.
Wiring instructions
The wiring connectors can be removed for
easier connection.
Wiring Diagram
Error Indicator
Filter Check Filter check based on predetermined schedule via ECO-Touch® display.
Filter Maintenance icon appears after 90 days of runtime.
Low Supply or Exhaust
Airow
Low supply or exhaust airow detected via pressure switches included in “differential pressure airow
sensor module”. Illuminated LED indicates that the ventilation system is operating normally.
When the LED is off, low supply or exhaust airows have been detected.
Sensor Failure Sensor failure of frost control system via alarm code on ECO-Touch® display. Error code E13 or E14.
`
Airflow & Power Reporting
Airow Airow is determined from ECO-Touch® IAQ wall control via the “Exchange Fan Speed Selection”. Cross
reference table is provided within this manual for each installed HRV/ERV.
Power Power to be determined from ECO-Touch® IAQ wall controls via the “Exchange Fan Speed Selection”.
Cross reference table is provided within this manual for each installed HRV/ERV.
`
ECO-Touch
Auto IAQ
BAD+
FID
Display
+ -
FID Compliance
Module
D+ D- W W T- T+ A B S- S+ C NC NO
STEP 1
Using wires from the ECO-Touch IAQ System control and the fault indicator display system, connect all wires to the units removable
wiring connectors.
Before you begin to wire, ensure that the unit is off and disconnected from the power supply.
If LED does not turn on,
refer to the troubleshooting
section within this manual.
Installation (Cont.)

6
fantech
Cross References
Reduced 20 min/hr & 40min/hr cyclical operation are average equivalent values. Values from each table are typical for a
duct design with 0.4-inch external static pressure. The airow/power values in the cross-reference table can be
adjusted by percentage based on actual installed airows.
Troubleshooting
LED is OFF on the FID
• Ventilation mode may be set to OFF/Standby.
• Recirculation mode may be selected.
• Defrost mode may be triggered if outdoor temperatures are
below -5°C (23°F). Wait 10 minutes and check LED status.
• If the LED is still OFF, check pressure tubes are properly
inserted into the door pressure taps.
• Check lters.
• Check that outdoor terminal supply or exhaust hoods are not
blocked.
• If problem persists, tell a service technician.
Airflow (cfm)
Power (W)
Maintenance
The FID Module and Control require no maintenance. For HRV/ERV maintenance, refer to the included HRV/ERV Installation and Op-
eration Manual.
Warranty
The FID Module has a full 5 year warranty and the FID indicator panel has a full 2 year warranty.
TM TM TM TM
TM
TM
TM
TM
Fantech se reserva el derecho de modificar, en cualquier momento y sin previo aviso, todas o cualquiera de las características, diseños,
componentes y especificaciones de sus productos con el fin de mantener su posición de liderazgo tecnológico.
Visite nuestro sitio web www.fantech.net para obtener información técnica más detallada.
Estados Unidos
Lenexa, KS, 66215
Tel.: [phone]
Canadá
Bouctouche, NB, E4S 3M5
Tel.: [phone]
KIT de cumplimiento de FID
Sistema de visualización de las indicaciones de avería
Manual de instalación y funcionamiento
Artículo n.º: 445811
Fecha de rev.: 24-08-2022
ESTE PRODUCTO REQUIERE 2 PAQUETES
463988 Equipo de preparación para la instalación
464000 Juego de acabados
Exchange
Fan Speed
Selection
1Reduced
20 min/hr
1Reduced
40 min/hr
Reduced
Medium
Normal
ATMO 150H
22 cfm
43 cfm
65 cfm
118 cfm
191 cfm
Exchange
Fan Speed
Selection
1Reduced
20 min/hr
1Reduced
40 min/hr
Reduced
Medium
Normal
ATMO 150E
23 W
43 W
62 W
92 W
145 W
ATMO 200H
23 W
43 W
62 W
92 W
145 W
ATMO 150H
23 W
43 W
62 W
92 W
145 W
HERO 150H-EC
10 W
20 W
30 W
45 W
110 W
HERO 200H
29 W
59 W
88 W
135 W
210 W
HERO 150H
24 W
48 W
72 W
92 W
170 W
HERO 120H
22 W
44 W
66 W
116 W
166 W
ATMO 200E
23 W
43 W
62 W
92 W
145 W
HERO 250H-EC
13 W
27 W
40 W
100 W
260 W
ATMO 150E
23 cfm
47 cfm
70 cfm
125 cfm
190 cfm
ATMO 200H
22 cfm
44 cfm
66 cfm
128 cfm
233 cfm
HERO 150H-EC
26 cfm
53 cfm
79 cfm
116 cfm
194 cfm
HERO 150H
26 cfm
51 cfm
77 cfm
109 cfm
180 cfm
HERO 120H
24 cfm
49 cfm
73 cfm
106 cfm
127 cfm
ATMO 200E
24 cfm
48 cfm
72 cfm
143 cfm
233 cfm
HERO 250H-EC
27 cfm
53 cfm
80 cfm
152 cfm
275 cfm
RRR
HERO 200H
33 cfm
66 cfm
99 cfm
155 cfm
234 cfm
R R
RRR R
R

98
fantech fantech
Instalación
PASO 1
Colocar el módulo de FID en el centro de los 4 puertos de presión.
Antes de la instalación asegúrese de que el indicador de averías esté instalado en un lugar de fácil acceso para los
ocupantes de la vivienda y a una distancia máxima de un pie (30,48 cm) del control del sistema de CAI (ECO-Touch
IAQ).
Max. 305mm
Asegúrese de que el conector de cableado esté encima del módulo de FID como se muestra en las guras a continu-
ación.
Use los tornillos autorroscantes suministrados para evitar daños al ventilador con recuperador de calor o energía
(HRV/ERV).
PASO 2
Con los tornillos autorroscantes suministrados jar el módulo de FID a la parte delantera del HRV/ERV.
Nota Advertencia /
nota importante Información Información técnica Consejo práctico
ÍNDICE
INSTALACIÓN
Instalación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
CABLEADO
Instrucciones de cableado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Esquema de cableado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
INDICADOR
Indicador de errores . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Informes de caudal de aire y potencia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
RENDIMIENTO
Referencias . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Caudal de aire (CFM) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Potencia (W) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
RESOLUCIÓN DE PROBLEMAS
Resolución de problemas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
GARANTÍA
Módulo de FID y panel indicador de FID . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

1110
fantech fantech
Esquema de cableado
Indicador de errores
Comprobación de ltro Comprobación de ltro basada en una programación predeterminada a
través de la pantalla ECO-Touch®. El icono de mantenimiento del ltro
aparece al cabo de un tiempo de ejecución de 90 días.
Caudal de aire de sumin-
istro o de extracción bajo
Se detecta si el caudal de aire de suministro o de extracción es bajo a través de los interruptores inclui-
dos en el “módulo sensor del caudal de aire de la presión diferencial”. La luz LED iluminada indica que el
sistema de ventilación funciona con normalidad.
Si la luz LED está apagada, es que se han detectado caudales de aire de suministro o de extracción
bajos.
Falla del sensor Falla del sensor del sistema de control de escarcha a través del código de alarma que gura en la panta-
lla ECO-Touch®. Código de error E13 o E14.
`
Informes de caudal de aire y potencia
Caudal de aire
El caudal de aire se determina desde un control de pared de CAI ECO-Touch® a través de la “Selección
de velocidad del ventilador de intercambio”. La tabla de referencias se incluye junto con este manual en
todos los HRV/ERV instalados.
Potencia
La potencia se determina desde los controles de pared de CAI ECO-Touch® a través de la “Selección
de velocidad del ventilador de intercambio”. La tabla de referencias se incluye junto con este manual en
todos los HRV/ERV instalados.
`
ECO-Touch
Auto IAQ
BAD+
Pantalla
FID
+ -
Módulo de
cumplimiento
de FID
D+ D- W W T- T+ A B S- S+ C NC NO
Si la luz LED no se en-
ciende, consulte la sección
de resolución de problemas
en este manual.
PASO 3
Introducir rmemente el tubo transparente en cada uno de los 4 puertos de presión, como
se muestra.
Instrucciones de cableado
Los conectores de cableado se puede
extraer, facilitando la conexión.
PASO 1
Con los cables del control del sistema de CAI ECO-Touch y el sistema de visualización del indicador de avería, conecte todos los cables a los conectores de
cableado extraíbles de las unidades
Antes de empezar el cableado, asegúrese de que la unidad esté apagada y desenchufada de la toma eléctrica.
Instalación (Cont.)

1312
fantech fantech
ATMO 150E
23 W
43 W
62 W
92 W
145 W
ATMO 200H
23 W
43 W
62 W
92 W
145 W
ATMO 150H
23 W
43 W
62 W
92 W
145 W
HERO 150H-EC
10 W
20 W
30 W
45 W
110 W
HERO 200H
29 W
59 W
88 W
135 W
210 W
HERO 150H
24 W
48 W
72 W
92 W
170 W
HERO 120H
22 W
44 W
66 W
116 W
166 W
ATMO 200E
23 W
43 W
62 W
92 W
145 W
HERO 250H-EC
13 W
27 W
40 W
100 W
260 W
ATMO 150H
22 cfm
43 cfm
65 cfm
118 cfm
191 cfm
ATMO 150E
23 cfm
47 cfm
70 cfm
125 cfm
190 cfm
ATMO 200H
22 cfm
44 cfm
66 cfm
128 cfm
233 cfm
HERO 150H-EC
26 cfm
53 cfm
79 cfm
116 cfm
194 cfm
HERO 150H
26 cfm
51 cfm
77 cfm
109 cfm
180 cfm
HERO 120H
24 cfm
49 cfm
73 cfm
106 cfm
127 cfm
ATMO 200E
24 cfm
48 cfm
72 cfm
143 cfm
233 cfm
HERO 250H-EC
27 cfm
53 cfm
80 cfm
152 cfm
275 cfm
HERO 200H
33 cfm
66 cfm
99 cfm
155 cfm
234 cfm
NOTES/NOTAS
Referencias
El funcionamiento cíclico reducido de 20 min/h y el de 40 min/h son valores promedio equivalentes. Los valores de cada
tabla son típicos para un conducto diseñado con una presión estática externa de 0,4 pulgadas. Los valores de caudal de
aire y potencia de la tabla de referencias se puede ajustar por porcentaje basándose en los caudales de aire reales
instalados.
RESOLUCIÓN DE PROBLEMAS
La luz LED está apagada (OFF) en el indicador de averías
• Es posible que el modo de ventilación esté en posición de
apagado o en espera.
• Puede que se haya seleccionado el modo de recirculación.
• El modo de desescarche puede haberse activado si las tem-
peraturas exteriores son inferiores a -5°C (23°F). Espere 10
minutos y compruebe el estado de la luz LED.
• Si sigue en posición OFF, compruebe si los tubos de presión
están debidamente introducidos en las llaves de presión de la
puerta.
• Comprobar los ltros.
• Comprobar que las campanas de suministro o extracción de
los terminales de exterior no estén obstruidas.
• Si el problema persiste, avise a un servicio técnico.
Caudal de aire (cfm)
Potencia (W)
TM TM TM TM
TM
TM
TM
TM
RRRR R
RRR R
R
Mantenimiento
El módulo y el control de FID no requieren mantenimiento. Para el mantenimiento de los HRV/ERV, consulte el manual de instalación y
mantenimiento de los HRV/ERV.
Garantía
El módulo de FID tiene una garantía completa de 5 años y el panel indicador de FID tiene una garantía completa de 2 años.
Selección de
velocidad del
ventilador de
intercambio
1Reducido
20 min/h
1Reducido
40 min/h
Reducido
Medio
Normal
Selección de
velocidad del
ventilador de
intercambio
1Reducido
20 min/h
1Reducido
40 min/h
Reducido
Medio
Normal

1514
fantech fantech
NOTES/NOTAS NOTES/NOTAS

Fantech reserves the right to make technical changes.
For updated documentation please refer to www.fantech.net
Fantech®
Fantech se reserva el derecho de hacer cambios técnicos.
Para ver la documentación actualizada, consulte www.fan-
tech.net
Fantech®
