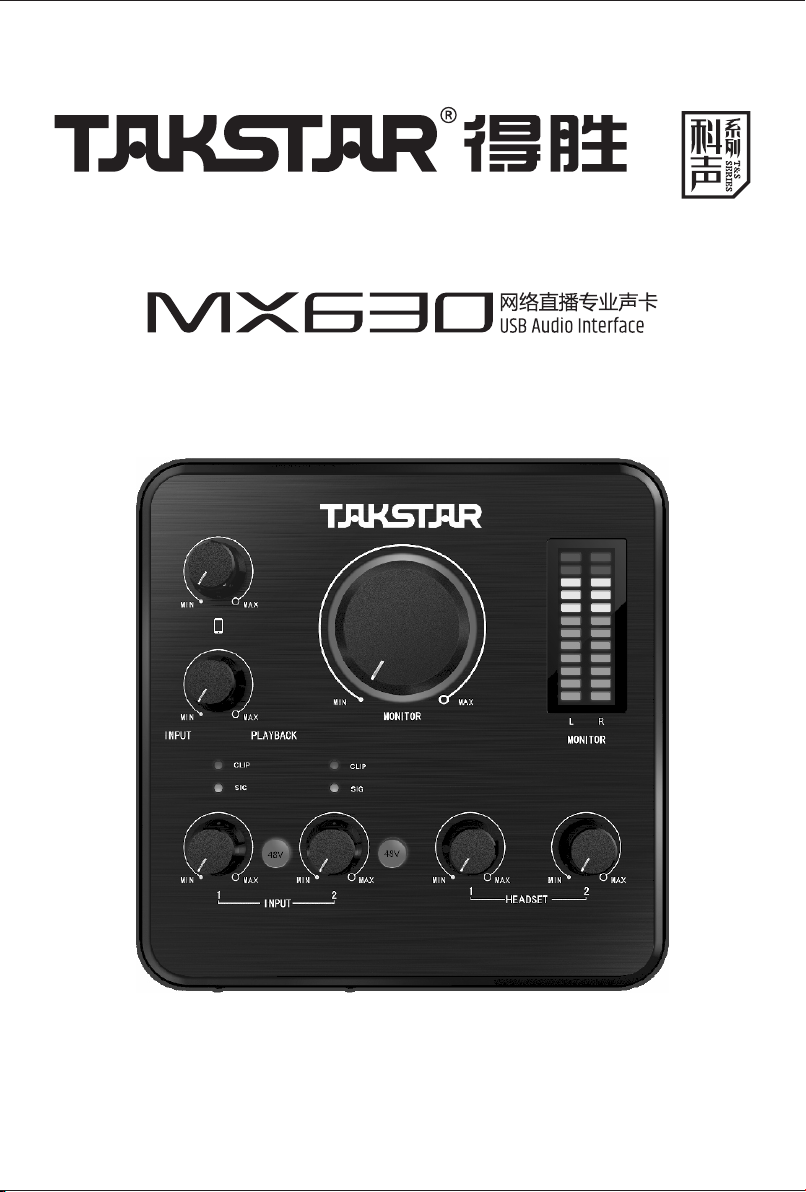

Takstar MX630 User manual

使用手册 User Manual

前言……………………………………………………………………………………………2
产品简介………………………………………………………………………………………2
产品特性………………………………………………………………………………………2
包装清单………………………………………………………………………………………3
系统要求………………………………………………………………………………………3
适用范围………………………………………………………………………………………3
技术参数………………………………………………………………………………………4
功能示意……………………………………………………………………………………5
前面板…………………………………………………………………………………5
主面板…………………………………………………………………………………7
后面板…………………………………………………………………………………9
连接示意……………………………………………………………………………………11
驱动下载与安装……………………………………………………………………………12
控制面板……………………………………………………………………………………12
驱动图标……………………………………………………………………………12
声卡设置………………………………………………………………………………12
播放设置说明………………………………………………………………………………15
多应用程序支持………………………………………………………………………16
系统音频设置………………………………………………………………………………16
系统音源………………………………………………………………………………16
伴奏音源………………………………………………………………………………16
ASIO输入音源5/6……………………………………………………………………16
录音应用……………………………………………………………………………………18
直播应用……………………………………………………………………………………20
IOS兼容模式………………………………………………………………………………20
故障排除……………………………………………………………………………………21
安全警示……………………………………………………………………………………22
关于图标含义解释…………………………………………………………………………23
关于本说明书………………………………………………………………………………24
环保说明……………………………………………………………………………………25
01
中文目录…………………………………………………………………………………2-24
Content…………………………………………………………………………………25-52

尊敬的用户：
感谢您选购得胜MX630网络直播专业声卡，为了您能够更好的了解及使用本产品，
建议在使用前仔细阅读本说明书。
若存在有疑问或者您有宝贵的建议，可通过拨打得胜官方服务
热线400 6828 333或微信扫描二维码关注得胜官方公众号与我们联
系。
■ 前言
■ 产品简介
MX630是一款4进4出的USB网络直播专业声卡，针对电脑及智能手机而设计，采
用ASIO2.0驱动，超低延迟，支持24bit/96KHz高精度采样，兼容Windows XP/Vista/
7/8/10操作系统，可加载各种专业机架进行网络直播、网络K歌及专业录音等。
■ 产品特性
针对娱乐直播、带货直播、网络K歌及专业录音而设计，兼容Windows10及以下操
作系统；
驱动通过了“WHQL微软认证”，确保声卡与微软系统之间的稳定性、兼容性；
采用USB2.0数据传输标准，高速传输、超低延迟；
支持24bit/96KHz高精度采样，录音采集、声音回放更清晰；
采用ASIO2.0驱动标准，可同时运行两个以上VST机架实现网络直播及专业录音；
强大的外放、内录功能，支持连麦直播，多人聊天直播不卡麦；
支持MME、WDM及 DirectSound，轻松实现声卡与电脑之间的声音信号传输；
具有麦克风、耳机、音箱输出、手机录音等多种音量控制调节；
配备两个混合式麦克风、乐器输入接口，可分别连接麦克风及乐器设备；
具有一个Φ3.5mm手机接口，可实现电脑、手机同步直播；
具有两个左右声道Φ6.3 mm TRS平衡输出接口，可连接有源音箱。
●
●
●
●
●
●
●
●
●
●
●
02

MX630声卡…………………………………………………………………………1台
音频线（规格：Φ3mm*1.2m）……………………………………………………2条
Type-C数 据线（规格：Φ4mm*1.5m）……………………………………………1条
电源适配器…………………………………………………………………………1个
3.5mm转 6.3mm转 接 头 … … … … … … … … … … … … … … … … … … … … … … 2个
说明书………………………………………………………………………………1份
■ 包装清单
■ 系统要求
USB数字接口兼容Windows XP/Vista/7/8/10
Φ3.5mm接口兼容iOS、Android
计算机最低要求：AMD/intel CPU 2核2GHZ以上 内存4G
■ 适用范围
娱乐直播、带货直播、网络K歌及专业录音
03

■ 技术参数
频率响应：20Hz-20KHz(±1dB)
信噪比：100dB（A-加权)
总谐波失真加噪声：<0.0031%(-90dB)
动态范围：97dB（A-加权)
最大输入电平：+0dB 增益：0dB
频率响应：20Hz-20KHz(±1dB)
动态范围：98dB（A-加权)
信噪比：102dB（A-加权)
总谐波失真加噪声：<0.0125%(-78 dB)
交调失真：-65dB @ 1KHz
输出阻抗：75Ω
负载阻抗：32-600Ω
最大输出电平：+1.2 dBV
数据传输：USB2.0
采样率：44.1-96KHz/24bit
电源规格：DC 12V 1A（外部电源供
电）
工作温度范围：0-40℃
产品尺寸：140*140*33.5mm(长*宽*高)
净重：约465g
手机接口： 3.5mm
伴奏接口：Φ3.5mm
麦克风接口1：XLR+Φ6.35mm
麦克风接口2：XLR+Φ6.35mm
耳机接口1：Φ6.35mm
耳机接口2：Φ6.35mm
音箱接口：Φ6.35mm(L+R)
电源接口：DC 12V 1A
数据接口：USB 2.0
Φ
注：以上数据由得胜实验室测试得到，并拥有最终解释权！
频率响应：20Hz-20KHz（±1dB）
动态范围：80dB（A-加权)
信噪比：75dB（A-加权)
总谐波失真加噪声：<0.025%(-72dB)
交调失真：-77dB@1KHz
输入阻抗：inst in，6.8KΩ，典型
麦克风输入：6.8KΩ，典型
可调增益：>50dB
总增益范围：+54dB
频率响应：20Hz-20KHz(±1dB)
动态范围：99dB（A-加权)
信噪比：103dB（A-加权)
总谐波失真加噪声：<0.0056%(-85 dB)
交调失真：-75dB @ 1KHz
功率：90mW/100Ω
输出阻抗：75Ω
负载阻抗：32-600Ω
话筒/线路输入 1-2 线路/伴奏输入3-4
线路输出L/R
耳机输出1-2
综合参数
接口详情
04

■ 功能示意
① 立体声Φ6.35mm耳机接口①/②：
用于连接耳机，耳机输出接口通过两个独立的驱动电路给两个耳机输出，以完美
匹配（Φ6.35mm）或转接（Φ3.5mm）耳机。
② 麦克风/乐器接口①/②：
用于连接麦克风或吉他、电钢琴等乐器，该插口即可连接XLR型插头又可连接
Φ6.35mm插头（平衡/非平衡）, 将麦克风、吉他或其他信号源连接到其中一个输入
插孔。
有三种类型的输入接口连接：平衡卡侬XLR，平衡TRS 和非平衡TS。平衡信号提
供更好的噪声抑制，是首选用法，尤其是使用长度超过6米的电缆时。当连接的设备
需要48V幻象供电时，请使用平衡卡侬XLR。
根据标准，它们的接线如下，由AES（音频工程协会）指定：
①②
③
极性： ①接地 、②热(+) 、 ③冷㈠
前面板前面板
05

平衡XLR（卡侬）
①屏蔽（接地）引脚、②热（＋）引脚、③冷（–）引脚
平衡TRS（Φ6.35mm）
热（＋）尖端、冷环、 屏蔽（接地）套管
平衡TRS插头
非平衡TS（Φ6.35mm）
热（＋）尖端、屏蔽套管
非平衡TS插头
平衡卡侬插头
①
②
③
①
②
③
06

① INPUT11/2旋钮：
分别调节1/2输入接口的电平信号大小，逆时针旋转时减小输入信号电平，顺时针旋
转时增大输入信号电平。
② 48V开关（幻象电源）【1】/【2】：
循环点按开启或关闭48V幻象电源，开启时，按键指示灯亮蓝灯；关闭时，按键指示
灯熄灭。幻象电源在不需要时请关闭，在幻象电源打开时，请勿连接或断开任何设
备。打开或关闭幻象电源时，应将所有音量调至最小，以防止出现噪音或导致设备
损坏。
③ SIG指示灯：
用于指示MIC插口【1】/【2】是否有输入信号，当检测到有信号输入时，SIG指示灯
绿灯亮起，没有信号输入时，SIG指示灯熄灭。
④ CLIP指示灯：
用于指示MIC插口【1】/【2】的输入信号是否过载（削波），当输入信号过载时，
CLIP指示灯亮红灯，当输入信号正常时，CLIP指示灯熄灭。
⑩
①
②
③④
⑤
⑥
⑦⑧
⑨
主面板
07

⑤ 软硬件监听旋钮：
调节软件和硬件声音的混合比例，将人声与设备中播放的伴奏更自由的融合。调节
软硬件监听旋钮只影响耳机监听的声音，不影响录制到的声音大小。
（1）逆时针旋转时，监听到的硬件声音逐渐增大，软件声音逐渐减小，调“INPUT”
位置时，直接返听硬件输入的声音；
（2）顺时针旋转时，监听到的软件声音逐渐增大，硬件声音逐渐减小，调至
“PLAYBACK”位置时，会听到电脑或其它软件中播放的声音。
我们以录制带有背景音乐的有声小说、课件应用为例，连接麦克风录制人声，用“
酷狗音乐”播放音乐。逆时针旋转时麦克风声音逐渐增大，“酷狗音乐”声音逐渐
减小，同理顺时针旋转时麦克风声音逐渐减小，“酷狗音乐”声音逐渐增大。当调
到一个合适的位置时，人声与音乐音量大小合适的比例。调至“INPUT”时背景音
乐监听音量 为最小，调至“PLAYBACK”时，麦克风声音监听音量为最小。
⑥ 手机录音音量旋钮：
调节输出至直播手机的音量大小（即输出到网络端的声音），逆时针旋转输出音量
减小，网友听到的直播声音会变小，顺时针旋转输出音量增大，网友听到的直播声
音会变大；
⑦ 线性输出（音箱输出）音量旋钮：
调节控制线性输出（音箱输出）音量大小，逆时针旋转减小音量，顺时针旋转增大
音量；
⑧ 电源指示灯：
接通电源时，电源指示灯亮蓝色；
⑨ 总输出信号指示灯：
左右两路各6个绿灯，3个黄灯，2个红灯，随总输出电平信号大小做动态变化，红灯
亮起时说明输出信号过载，应适当减小麦克风或伴奏音量；
⑩ 耳机音量旋钮：
调节前面板耳机接口HEADSET 1/ 2 的音量输出大小，逆时针旋转音量减小，顺时针
旋转音量增大。
08

① 电源开关：
常按电源按键约2秒可开启或关闭声卡。
② 电源接口：
连接电源适配器给声卡供电，建议使用标配的电源适配器。使用非标配电源适配器
时，应注意选择电源规格为：DC 12V 1A，电源接口需满足外环为负极，内部为
正极的电源适配器。
③ 线性输出（音箱输出）接口 LINE OUT L/R：
可通过Φ6.35mm连接线，用于连接监听音箱或多媒体音箱。该插口可连接Φ6.35mm
插头（平衡/非平衡）, 将监听音箱与该插孔连接。
有两种类型的输入接口可供选择：平衡TRS和非平衡TS。平衡信号提供更好的噪声
抑制，是首选用法，尤其是使用长度超过6米的电缆时。根据标准，它们的接线如下,
由AES（音频工程协会）指定：
平衡TRS（Φ6.35mm）
热（＋）尖端
冷环
屏蔽（接地）套管
平衡TRS插头
后面板
09
① ② ③④ ⑤ ⑥

④ Type- C数据接口：
USB2.0规格，用于连接电脑的标准USB插口。确保通过高品质USB数据线连接（建
议使用声卡原装USB数据线)，中间没有USB延长线和USB集线器。当连接USB3.0
时，只能使用USB2.0的协议。
⑤ 手机接口：
Φ3.5mm美标接口，通过Φ3.5mm音频线连接直播手机，可将声卡输出的声音信号
传输给直播手机，实现手机直播。如果手机没有Φ3.5mm接口，建议使用正版OTG
转接头连接（OTG转接头需自行另购）
⑥ 伴奏接口：
通过Φ3.5mm音频线连接音源设备，比如手机、播放器、CD机等，用于直播时实现
一部手机直播，另一个音源设备播放伴奏。
非平衡TS（Φ6.35mm）
热（＋）尖端
屏蔽套管
非平衡TS插头
10

■ 连接示意
直播手机 伴奏手机
音响
电脑
适配器
话筒 数字乐器 吉他 耳机
11
前面板
后面板

■ 驱动下载与安装
■ 驱动控制面板
为保障良好的用户体验，我们会不断更新MX630的驱动及固件，如有更新需要请
在得胜官方网站https://www.takstar.com/下载最新驱动：
将下载好的文件解压缩，并运行TAKSTAR_MX630Audio_x.x.x.setup进行驱动安
装，驱动的安装、卸载及升级详情操作步骤请参阅“操作指南”。
一、驱动图标
驱动安装好后，MX630的图标会出现在任务栏通知区，如果它们没出现，点击任
务栏中的小三角来设置这些图标的显示，如下图所示：
二、声卡设置
双击驱动图标，如下打开声卡驱动面板，如下图所示：
12

1. USB流模式
USB流模式有三个选项：最小延时、低延时、标准模式。
① 最小延时：声卡的输入延迟与输出延迟为最小，返听延迟小于10ms（取决于缓冲
大小），注意此选项对电脑性能要求比较高，推荐win7/win8系统在使用过程中不
要打开其它大型软件和处理其它任务，避免产生意外的杂音；
② 低延时：声卡的延迟比最小延迟要高，返听延迟>20ms；
③ 标准模式：声卡的延迟比较大，返听延迟>30ms。
2. 采样率
设置当前采样率，采样率有四个选项：44100、48000、88200、96000，根据不
同的需求设置采样率。
不管选择什么采样率，音频驱动都会将采样率转换为44.1K输出到立体声混音里面
去，这样保证在网络上传输的带宽占用较少，让您有一个流畅的主播体验。
因为对系统做出改变需要些时间，因此修改采样率后不能立即进行录音或播放，
需要等待至少5s的时间，根据控制面板状态栏中的当前采样率的大小来判断采样率是
否切换。
注意：由于微软的系统限制，当用户要对WDM设备进行配置更改时，需要通过驱动的
采样率设置更改来更改所有WDM设备的采样率。在播放和录音过程中不能进行采样率
更改，请在退出播放软件及机架软件后，再更改采样率，如下图所示：
13

3. ASIO缓冲区
ASIO缓冲区有五个选项：64、128、256、512、1024，根据不同需求设置缓冲
区。
缓冲区大小可以决定ASIO和WDM进出数据的延时，对于系统稳定性也有一定影
响。以毫秒为单位，显示音频输入和输出的延迟时间。音频延时因ASIO缓冲区大小设
置不同而有所差异，ASIO缓冲区值设置越小，音频延时就越低。
缓冲区的选择原则：缓冲区越小延迟越低，但是也容易引起缓冲丢失，根据自身
电脑的性能选择一个较优的缓冲大小，缓冲区的选择和采样率、流模式有匹配关系，
当不匹配时系统会有相应的提示，此时您需要适当加大缓冲，如下图所示:
ASIO不支持异步操作，这意味着输入和输出信号必须有相同的采样率，否则将会
产生重复的可听噪声。
4. 音频质量
音频质量选择：当采样率选择大于48K及以上时，此选项发挥作用，决定从系统喇
叭进来的声音重采样的音频质量。
5. 使用MMCSS服务
使用MMCSS 服务，为ASIO驱动激活更高优先级的支持。注意：目前只有最新版
Cubase/ Nuendo可以在较高负载下支持激活此选项。其他软件若启用此选项会降低
性能。重启ASlO后，更改生效。由此可以很方便地检查哪种设置会工作得更好。默认
开启状态，当VST机架的进程基本优先级为“实时”时，建议关闭MMCSS反而会提高
录音的稳定性，因为优先级为“实时”时采用MMCSS会导致线程优先级反转导致不稳
定。
14

■ 播放设置说明
MX630支持ASIO直接监听，但应该注意，并不是所有的程序都完全支持直接监
听，这会影响ADM的兼容性。MX630支持 MME、WDM及DirectSound，至于哪一个
会更好一些，则取决于所使用的应用程序。
在所使用的音频播放软件中，必须将 MX630设为输出设备。一般来说，可以在播
放软件的播放设备、音频设备等菜单下的选项或设置中进行这样的设置。
以“酷狗”音乐为例，截图是“酷狗音乐”设置对话框，选择一个设备后，音频
数据将被送到相应的虚拟输出设备（这取决于所选择的播放设备），如下图所示：
① 当选择“ASIO输入音源5/6” 为音频输出设备时，音频数据将输出给到机架软件里,
在机架软件的输入设备中选择对应的音频通道后播放的音乐信号将被引入机架；
② 当选择“伴奏音源”为音频输出设备时，“酷狗”播放的音乐将会被发送到网络端,
在直播或各种聊天平台中，网友将能听到您“酷狗”所播放的音乐；
③ 当选择“系统音源”为音频输出设备时，“酷狗”播放的音乐只能输出给自己监听,
不会传送给网络端。
15

■ 多应用程序支持
MX630支持多客户端操作，这意味着多个应用程序可以同时运行，使用多个WDM
和ASIO的输入，ASIO和WDM格式甚至可以在相同播放通道内同时使用。但是，因为
WDM采用实时的采样率转换(ASIO不能)，因此所有激活的ASIO机架软件只能使用相同
的采样率。
■ 系统音频设置
1. 系统音源：
“系统音源 TAKSTAR MX630 Audio ”通道，此通道声音不经过录音混音器直接输出,
例如系统提示音，网页的声音及软件默认输出的声音，在网络聊天或直播时，如果
选择系统音源，则播放软件上播放的音乐不会传输给网络对方，只能自己听到。
2. 伴奏音源：
“伴奏音源 TAKSTAR MX630 Audio”通道，可将电脑播放的声音传输给网络端，即
网络聊天或直播过程中，网友和自己都能听到电脑播放的声音。
3. ASIO输入音源5/6：
“ASIO输入音源5/6 TAKSTAR MX630 Audio ”通道，播放软件输出的音乐经过机架
后再输出给网络端。如果不开启机架，网友是不能听到您播放软件所播放的音乐。

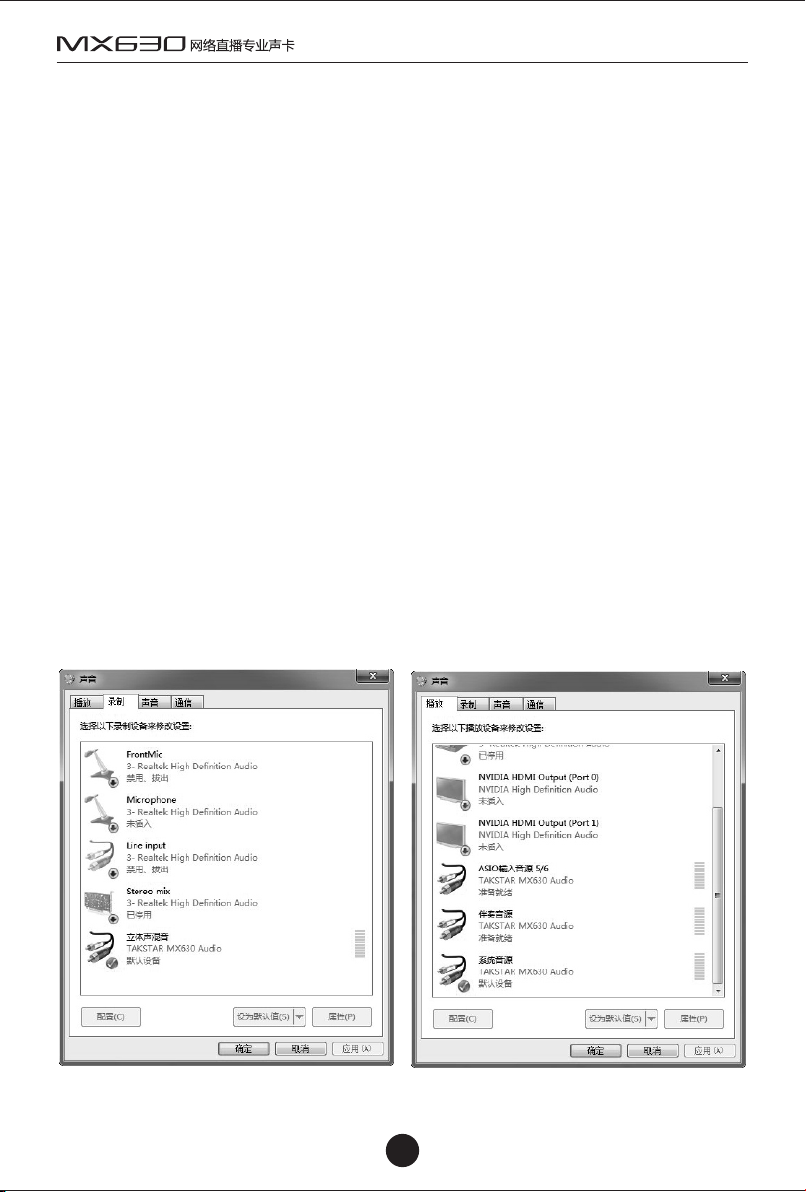

ASIO驱动安装完成后，将自动将 “系统音源 TAKSTAR MX630 Audio”设备默认为
当前播放设备，将“立体声混音 TAKSTAR MX630 Audio”设备默认为当前录音
备，如下图所示：
16

以Windows7为例，打开电脑系统喇叭的 “播放设备”选项，可查看当前使用的
播放设备。在“播放设备”对话框的“级别”选项中可调整相关播放设备的音量大小，
如下图所示：
也可通过系统喇叭的“打开音量合成器”调节相关播放设备的输出音量大小，如下图
所示：
17

■ 录音应用
通过录音软件进行录音时，必须选择相应的录音设备MX630 Analog（x+y）或
MX630 Virtual（x+y）；
首先参考连接示意图将声卡设备连接好，然后安装好声卡驱动，（具体驱动安装
步骤请参考“操作指南”的相关内容，“操作指南”可到得胜官网www.takstar.com
产品详情页进行下载获取）；
以CUBASE为例，在机架的音频系统的 ASIO设置里选择“TAKSTAR MX630 ASIO
Driver”作为默认的录音设备，如下图所示：
18

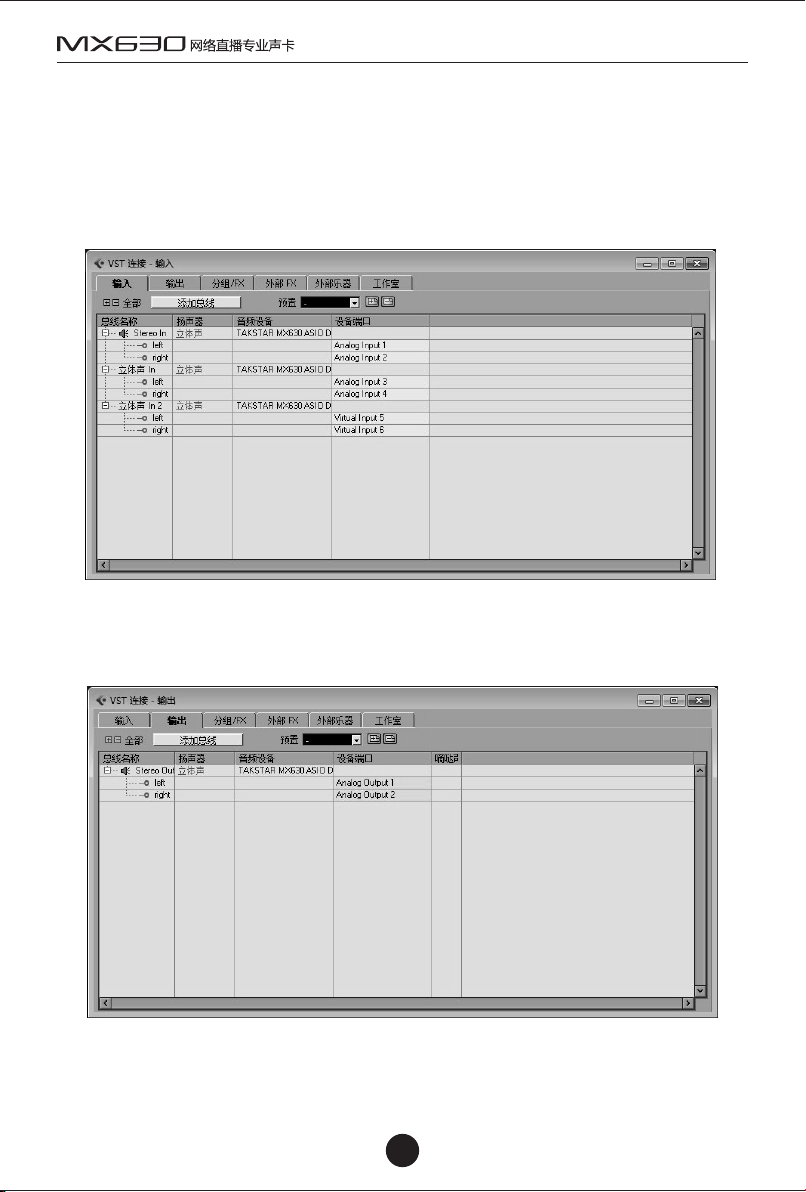

在不同录音轨道的设备端口选择对应的输入设备，当选择MX630 Analog inp
（1+2）时，对应麦克风输入1/2的通道信号，当选择MX630 Analog input(3+4)时，对
应声卡的伴奏输入接口信号，当选择MX630 Virtual input(5+6)时，对应播放器的
ASIO输入音源5/6信号，即将播放信号引入机架。不同的录音软件设备端口命名有所差
异，以实际应用的录音软件为准，如下图所示：
在不同录音轨道的设备端口选择对应的输出设备，选择MX630 Analog output
(1+2)时，对应输出（音箱输出）接口L/R及耳机输出1/2接口信号，如下图所示：
更多录音使用的方法建议参考录音软件使用帮助或到该录音软件相应的官方网站
获取该软件的学习资料。
19
