Tascam 302mkII User manual

Effective : January, 2002 S-0051
SERVICE MANUAL
CONTENTS
1. SPECIFICATIONS2
2. ADJUSTMENT AND CHECKS 4
3. BLOCK DIAGRAM 11
4. EXPLODED VIEWS AND PARTS LIST 13
5. PC BOARDS AND PARTS LIST 18
6. INCLUDED ACCESSORIES24
目次
Double Auto Reverse Cassette Deck
INSTRUCTIONS FOR SERVICE PERSONNEL
BEFORE RETURNING APPLIANCE TO THE CUSTOMER, MAKE LEAKAGE-CUR-
RENT OR RESISTANCE MEASUREMENTS TO DETERMINE THAT EXPOSED
PARTS ARE ACCEPTABLY INSULATED FROM THE SUPPLY CIRCUIT.
330022@@##

2
1. SPECIFICATIONS
仕様
TASCAM 302MKII
Tape : Compact cassette tape C-30/60/90
(Normal/High Position/Metal)
Track Format : 4-track, 2-channel
Head Configuration : 4-track, 2-channel ;
Record/repro combination rotary head
(DECK 1 x1, DECK 2 x1, permally)
Erase head (DECK 1 x1, DECK 2 x1, ferrite)
Motor : DC servo capstan motor (DECK 1 x1, DECK 2 x1)
DC reel motor (DECK 1 x1, DECK 2 x1)
Tape Speed : 4.76 cm/sec (1.87 ips) or 9.5 cm/sec (3.74 ips) at
HIGH SPEED dubbing
Pitch Control : approx. +/– 10 %
Line Input - RCA jack :
Nominal Input Level : –10 dBV (0.3V)
Minimum Input Level : –18 dBV (0.1V)
Input Impedance : 24k ohms
Line Output - RCA jack :
Nominal Output Level : –5 dBV (0.6V)
Output Impedance : 1.5k ohms
Cascade Output - RCA jack :
Nominal Output Level : –10 dBV (0.3V)
Output Impedance : 100 ohms
Headphone Output - 1/4" jack :
Output Power : 7 mW max./32 ohms
Bias/Erase Frequency : 100 kHz
Repro Equalization :
3180 µs + 70 µs (High Position/Metal)
3180 µs + 120 µs (Normal)
Reference Record Level : 250 nWb/m = 0 VU (315 Hz)
EXT CONTROL : 3.5 mm mini jack
REMOTE IN (FROM RC-322A) : 2.5 mm mini-mini jack
Power Requirements :
USA/Canada/General Export Model :
120/230 V AC (50-60 Hz), switchable
U.K./Europe : 230 V AC (50 Hz)
Australia : 240 V AC (50 Hz)
Consumption : 33 Watts
Weight : 7.8 kg (17.19 lbs)
Typical Performance
Speed Accuracy : Less than +/–3.0%
Wow and Flutter : Less than 0.15% WRMS
Fast Winding Time : 120 sec. (approx.) with C-60 cassette
Frequency Response, Overall (JEITA, without NR) :
63 Hz to 18 kHz, +/–3 dB (Metal)
63 Hz to 16 kHz, +/– 3 dB (High Position)
63 Hz to 16 kHz, +/–3 dB (Normal)
Distortion : Less than 2.5%, at 1kHz, l60 nWb/m (Metal)
使用テープ: C‐30〜 C‐90 カセットテープ
(Normal,HighPosition,Metal)
トラック形式: 4 トラック、2 チャンネル
ヘッド構成:
録音再生ロータリーヘッド:(DECK 1X1,DECK2X1)
(パーマロイ)
消去ヘッド:(DECK 1X1,DECK2X1)
(フェライト)
モーター構成:
キャプスタンモーター: DC サーボモーター
(DECK 1X1,DECK2X1)
リールモーター: DC モーター(DECK1X1,DECK2X1)
テープ速度: 4.8cm/sec.,9.5cm/sec.(ハイスピードダビング時)
ピッチコントロール:±約 10%
ライン入力: RCA ピンジャック
規定入力レベル:‐10dBV(0.3V)
最小入力レベル:‐18dBV(0.1V)
入力インピーダンス: 24k Ω
ライン出力: RCA ピンジャック
規定出力レベル:‐5dBV(0.6V)
出力インピーダンス: 1.5k Ω
カスケード出力: RCA ピンジャック
規定出力レベル:‐10dBV(0.3V)
出力インピーダンス: 100Ω
ヘッドホン出力:φ 6.3mm ホンジャック
最大出力:最大 7mW / 32Ω負荷
バイアスおよび消去周波数: 100kHz
再生イコライザー:
ハーフ自動検出
3,180μ s+ 70μ s(HighPosition,Metal)
3,180μ s+ 120μ s(Normal)
基準録音レベル: 250nWb/m = 0VU(315Hz)
EXTCONTROL端子:φ 3.5mm ミニジャック
REMOTEIN(FROMRC‐322A)端子:
φ2.5mm ミニミニジャック
電源: 100VAC,50 − 60Hz
消費電力: 33W
質量: 7.8kg
定格
テープ速度偏差:± 3.0%
ワウフラッター: 0.15%以内(JISWRMS)
早巻き時間:約 120秒以内(C‐60使用時)
総合周波数特性:
63Hz〜 18kHz± 3dBJEITA(Metal)
63Hz〜 16kHz± 3dBJEITA(HighPosition)
63Hz〜 16kHz± 3dBJEITA(Normal)
歪率: 2.5%以下 1kHz160nWb/m(Metal)

3
TASCAM 302MKII
SN比:
59dB(NROut3%THD レベル WTD)(Metal)
69dB(DolbyBNRInCCIRARM)ノイズレベル
79dB(DolbyCNRInCCIRARM)ノイズレベル
チャンネルセパレーション: 30dB以上(1kHz)
消去率: 65dB以上(1kHz)
付属品
ラックマウントビスキット(ネジ M5 × 4、ワッシャー× 4)
*この仕様は、0dBV=1V で表示しています。実際の電圧は( )
で示しています。
*仕様および外観は、改善のため予告なく変更することがあります。
ドルビーノイズリダクション及び HX プロヘッドルームエクス
テンションはドルビーラボラトリーズライセンシングコーポレ
ーションからの実施権に基づき製造されています。HX プロは
バングアンドオルフセンの考案です。
「ドルビー」、「DOLBY」、ダブル D 記号 ∂及び「HX PRO」
はドルビーラボラトリーズライセンシングコーポレーションの
登録商標です。
483 mm (19'')
465 mm (18-3/8'')
435 mm (17-1/8'') 12.5 mm
57.2 mm
140 mm (5-1/2'')
305 mm (12'') 6.4 mm
8 mm
(1/4'')
132 mm (5-3/16'')
Signal-to-Noise Ratio :
59 dB (without NR, ref. 3% THD, WTD) (Meta])
69 dB (with Dolby-B NR, CCIR ARM) Noise level
79 dB (with Dolby-C NR, CCIR ARM) Noise level
Channel Separation : Better than 30 dB (at 1 kHz)
Erase Ratio : Better than 65 dB (at 1 kHz)
Applicable Electromagnetic Environment : E4
Peak Inrush Current : 1.2 A
Accessories
Rack mounting screw kit x 1
–In these specifications, 0 dBV is referenced to 1 volt. Actual
voltage levels are shown in parenthesis.
–Improvements may result in specifications or feature changes
without notice.
Dolby noise reduction and HX Pro headroom extension
manufactured under license from Dolby Laboratories
Licensing Corporation. HX Pro originated by Bang &
Olufsen.
“DOLBY”, the double-D symbol
∂
and “HX PRO” are
trademarks of Dolby Laboratories Licensing Corporation.

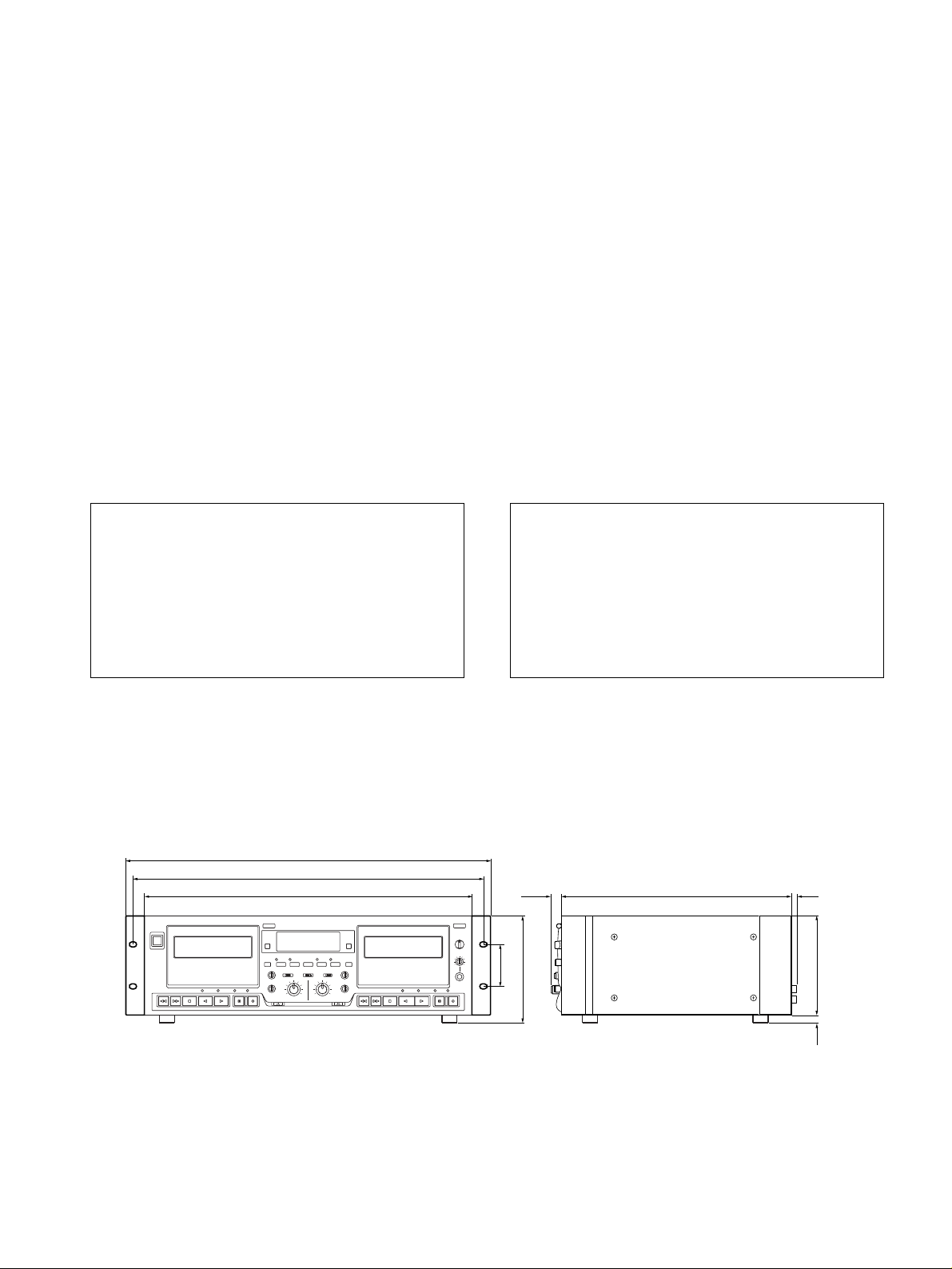

Dimensional Drawings
寸法図

4
2. ADJUSTMENT AND CHECKS
調整と確認
TASCAM 302MKII
2-1.機構部の調整と確認
2-1-1.ワウフラッタ
Fig.2-1 のようにワウフラッタメーターを接続する。
テストテープ MTT-111N を再生する。
ワウフラッタ値が 0.15%(WRMS)以内であること。
2-1-2.テープ速度
Fig.2-1 のように周波数カウンターを接続する。
テストテープ MTT-111N の巻き始め部を FWD 方向で
再生する。
周波数値が下表の範囲内になるように MAINPCB の各
調整 VR(Fig.2-2)を調整する。
2-1. Mechanical Adjustment And Checks
2-1-1. Wow and flutter
1. Connect a wow-and-flutter meter to the deck as shown in
Fig. 2-1.
2. Load and play a MTT-111N test tape.
3. Check that the readings on the wow-and-flutter meter is with-
in 0.15 % (WRMS).
2-1-2. Tape speed
1. Connect a frequency counter to the deck as shown in Fig. 2-1.
2. Load a MTT-111N test tape and play in FWD direction the
begining of the test tape.
3. Adjust each variable resistor on the MAIN PCB (Fig.2-2) to
get the following figures.
Frequency Counter
Wow & Flutter Meter
302MKII L
R
LINE OUT
Fig. 2-1
ADJUSTMENT VR
調整 VR
ADJUSTMENT VALUE
調整値
DECK 1
HIGH speed R51 6000 6020 Hz
NORMAL speed R52 3000 3010 Hz
DECK 2
HIGH speed R53 6000 6020 Hz
NORMAL speed R54 3000 3010 Hz
At first, adjust HIGH tape speed.
Short TP51 on the MAIN PCB (Fig. 2-2) to get the HIGH
tape speed.
(Short TP51 only after having started the tape to play at nor-
mal speed, and disconnect it before stopping the tape.)
HIGHspeed を先に調整すること。
MAINPCB 内の TP51(Fig.2-2)をショートすると、
HIGHspeed になります。
(TP51 は再生中にショートし、STOP する前にオープン
すること。)

5
TASCAM 302MKII
巻き始めと巻き終わりを再生し、変動幅を確認する。
2-1-3.リールトルク
テイクアップトルク/バックテンショントルク:
トルク測定用テストテープ MTT-8111 を再生したとき
のトルク値は下記の通りであること。
FF / REW トルク:
トルク測定用テストテープ MTT-8242 を装着し、FF 動
作および REW 動作の起動トルクをそれぞれ測定する。
規格値は次の通り。
4. In play mode, check that the following value (speed drifting)
are obtained at the biginning and the end of tape.
HIGH speed : within 90 Hz
NORMAL speed : within 45 Hz
2-1-3. Reel torque
1. Take-up torque/back tension torque:
The torque values when the test tape MTT-8111 for measur-
ing torques is played back should be as follows:
Take-up torque (right reel) : 30 to 70 g.cm
Back tension torque (left reel) : 2 to 6 g.cm
2. FF/REW torque:
Load the test tape MTT-8242 for measuring torques, then
measure the starting torque when the unit is in FF and REW
operation. The standard values are as follows:
Torque in FF mode (right reel) : 90 to 180 g.cm
Torque in REW mode (left reel) : 90 to 180 g.cm

6
TASCAM 302MKII
2-2.アンプ部の調整と確認
2-2-1.注意
アンプ部の調整・確認の前に、テープ走行系の消磁と
清掃を行ってください。
特に指定のない限り、調整は Lch、Rch の順序で行って
ください。尚、R11/R21 のように記されている回路番
号は Lch/Rch を示します。
0dB = 0.775V で表記しています。
測定に使用するレベル計は、入力インピーダンス 1M
Ω以上のものとしてください。
特に指定のない場合、調整および確認は FWD 方向で行
ってください。
2-2-2.調整および測定箇所
2-2. ELECTRICAL ADJUSTMENT AND CHECKS
2-2-1. Precautions
1. Before performing adjustments and checks clean and demag-
netize the entire tape path.
2. In general, adjustments and checks are made in the order of
Lch then Rch. Double REF. Nos. indicate Lch /Rch.
(Example ; R11/R21)
3. 0 dB is referenced to 0.775 V.
4. The AC voltmeter used in the procedures must have an input
impedance of 1 MΩor more.
5. Unless specified otherwise, adjustments and checks are mede
in FWD direction.
2-2-2. Adjustment and check locations
Fig. 2-2 Adjustment and check locations

7
TASCAM 302MKII
ITEM
項目
SETTING
設定
PLAYBACK SIGNAL
再生信号
ADJUSTMENT
調整
MEASUREMENT
測定
1. REC/PLAY
head azimuth
録/再ヘッド
アジマス

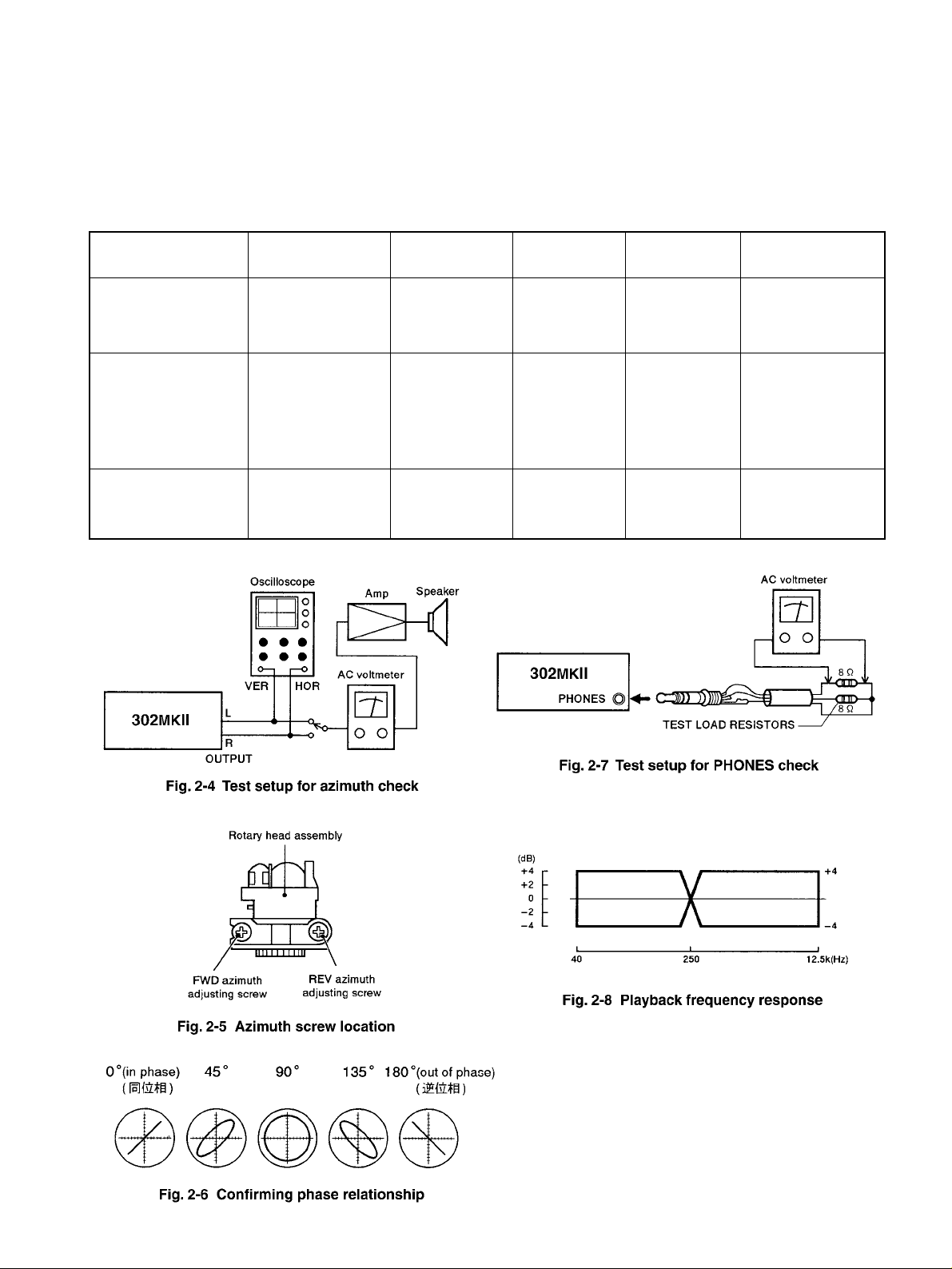

Connection : Fig. 2-4
Check/adjust in FWD,
REV respectively
FWD,REV それぞれ
実施
MTT-150 Check LINE OUT :
Phase: within 45°
2. Specified output
level
規定出力レベル
AC voltmeter connect-
ed between TP termi-
nal and GND.
TP 端子と GND 間に
AC 電圧計を接続
FWD PLAY
MTT-150
R11/R21
(MAIN PCB)
TP11/TP21
(MAIN PCB) :
–6 dB (388 mV)
3. Meter level
メーターレベル
MTT-150 Check only Level meter :
0 dB 1 dB
4. PHONES output
level
PHONES 出力
Connection : Fig. 2-7
PHONES control :
Max.
MTT-150 Check only
PHONES OUT :
–19 dB 3 dB
(61.5 123 mV)
6. Playback SN ratio
再生 SN 比
Connection : Fig. 2-3
Leader tape with 70 µ
(METAL) type case
メタルテープのリーダ
ー部を再生
Check only 47 dB min.
5. Playback frequency
response
再生周波数特性
Connection : Fig. 2-3 MTT-25702 Check only Fig. 2-8
REMARKS
備考
Refer to Fig. 2-6
DECK 1
8Ωload
Rtio of ref. level to
noise level
規定出力レベルと
の比
Oscillator
Distortion Analyzer
Oscilloscope
AC voltmeter
302MKII
1kHz Filter
LS1
R
L
R
LINE IN LINE OUT
S2
2-2-3. Playback performance 再生系
Mode: PLAY
DOLBY NR switch: OFF
MTT-25702
(12.5 kHz)
Azimuth screws
of R/P head
(Fig.2-5)
録/再ヘッドのア
ジマス調整ネジ
Max. output at
L & Rch
L&R 最大出力
FWD PLAY,
REV PLAY MTT-150 Check
LINE OUT :
–3.5 dB 1 dB
(461 581 mV)
R31/R41 TP31/TP41 :
–6 dB (388 mV) DECK 2

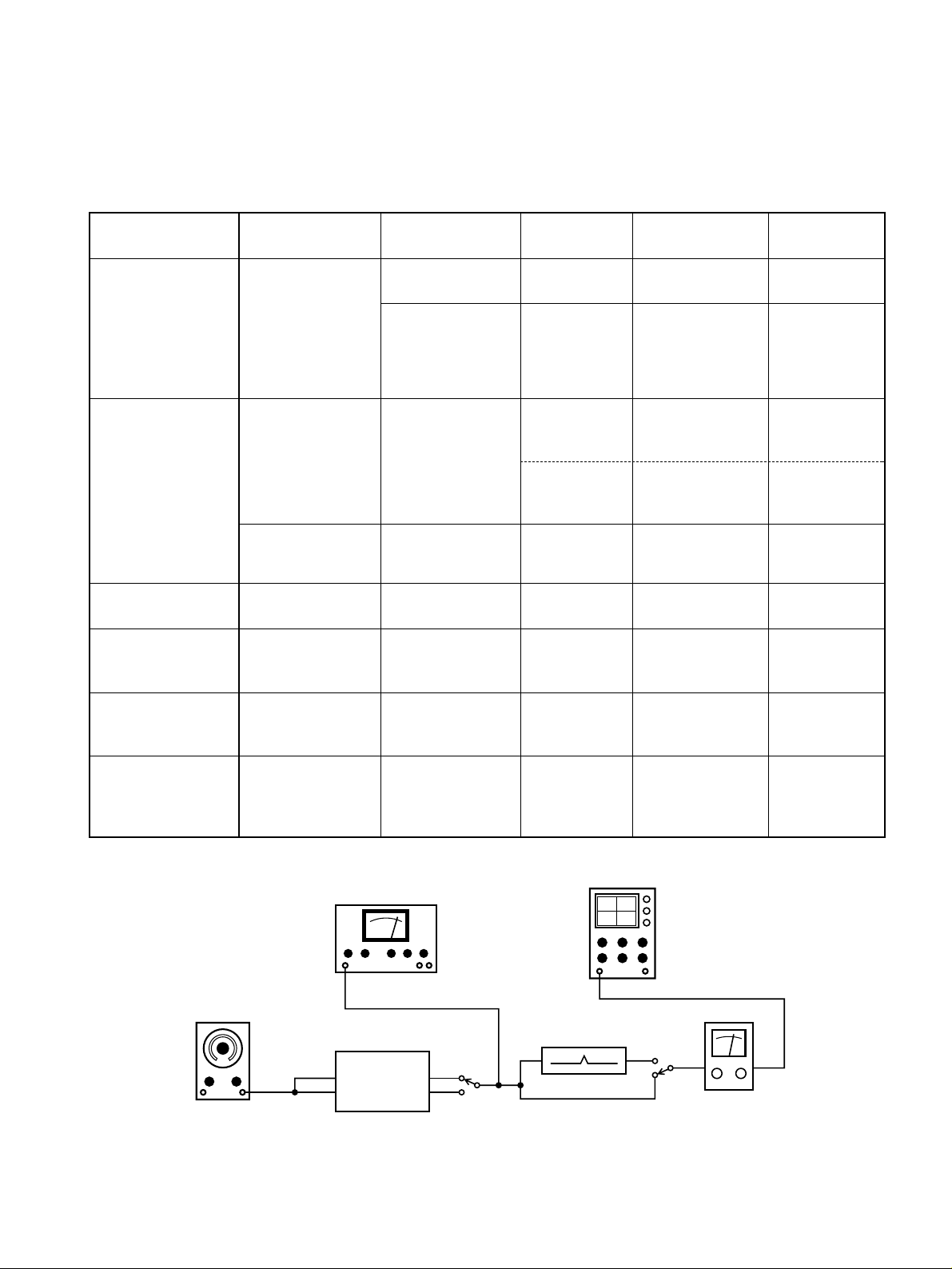

Fig. 2-3 Basic test setup

8
TASCAM 302MKII
2-2-4. Monitor performance モニター系
Mode: REC PAUSE
Signal input: LINE IN
DOLBY NR switch: OFF
ITEM
項目
SETTING
設定
INPUT SIGNAL
入力信号
ADJUSTMENT
調整
MEASUREMENT
測定
7. Min. LINE input
level
最小ライン入力レベル
Connection : Fig. 2-3
INPUT control : MAX.
REC BAL control :
Center
400 Hz/–19 dB
(87 mV) Check only
LINE OUT :
–3.5 dB 3 dB
(367 731 mV)
8. Specified LINE input
level
規定ライン入力レベル
Connection : Fig. 2-3
REC BAL control :
Center
400 Hz/–9 dB
(275 mV) INPUT control
LINE OUT :
–3.5 dB
(518 mV)
9. Monitor SN ratio
モニター SN 比
Connection : Fig. 2-3 No signal
無信号
Check only 60 dB min.
REMARKS
備考
After adjusting, do not
move (Specific posi-
tion)
調整後は INPUTcon-
trol を動かさないこと
(規定位置)
Ratio of ref. level to
noise level
規定出力レベルとの比

9
TASCAM 302MKII
2-2-5. Recording performance 録音系
Mode: REC/PLAYunless otherwise specified
Signal input: LINE IN
Measurement point: LINE OUTunless otherwise specified
DOLBY NR switch: OFFunless otherwise specified
INPUT control: Specified position item 8
REC BAL control: Center position
ITEM
項目
SETTING
設定
INPUT SIGNAL
入力信号
ADJUSTMENT
調整
MEASUREMENT
測定
10. Bias OSC
バイアス発振器
Connection : Fig. 2-9
Tape : MTT-5513
Mode : REC
No signal
無信号
L101
(EQ-BIAS PCB)
P102-2
(EQ-BIAS PCB) :
100 KHz
11. Step up coil
ステップアップ
コイル
DC voltmeter connected
between TP terminal
and GND.
TP 端子と GND 間に
DC 電圧計を接続
Tape : MTT-5513
Mode : REC
No signal
無信号
L104/L204
(EQ-BIAS PCB)
TP12/TP13
(EQ-BIAS PCB) :
Min. DC voltage
DC 電圧最小
12. Record bias
録音バイアス
Connection : Fig. 2-3
Tape : MTT-5513
250 Hz/–34 dB,
10 kHz/–34 dB
(15.5 mV)
R12/R22
(EQ-BIAS PCB)
Nearly equal level at
both frequencies
両周波数の出力レベル
がほぼ等しくなるよう
に調整
REMARKS
備考
DECK 1
DECK 1
DECK 1
13. MPX filter
MPX フィルター
Connection : Fig. 2-3
DOLBY NR switch :
B or C
Mode : REC
19 kHz 10 Hz/
–12 dB
(195 mV)
L101/L201
(MAIN PCB) 30 dB min.
Ratio of ref. level
to signal
規定出力レベルと
の比
14. Record level
adjustment
録音レベル調整
Connection : Fig. 2-3
Tape : MTT-5513
400 Hz/–12 dB
(195 mV)
R11/R21
(EQ-BIAS PCB) –6.5 dB
(367 mV)
DECK 1
15. Record level
check
録音レベル確認
Connection : Fig. 2-3
Tape : MTT-5563
Tape : MTT-5572
400 Hz/–12 dB
(195 mV) Check only –6.5 dB 1 dB
(327 411 mV)
16. Total harmonic
distortion
総合歪率
Connection : Fig. 2-3
Tape : MTT-5513
Tape : MTT-5563
Tape : MTT-5572
400 Hz/–9 dB
(275 mV) Check only 2.5 % or less
17. Overall frequency
response
総合周波数特性
Connection : Fig. 2-3
Tape : MTT-5513
Tape : MTT-5563
Tape : MTT-5572
40 Hz 12.5 kHz/
–34 dB
(15.5 mV)
Check only Fig. 2-10
18. Overall SN ratio
総合 SN 比
Connection : Fig. 2-3
Tape : MTT-5513
Tape : MTT-5563
Tape : MTT-5572
No signal
無信号
Check only
NORMAL : 44 dB min.
CrO2 : 45 dB min.
METAL : 46 dB min.
Ratio of ref. level
to noise level
規定出力レベルと
の比
L301 P302-2 : 100 KHz DECK 2
L304/L404
TP32/TP33 :
Min. DC voltage
DC 電圧最小
DECK 2
R32/R42 DECK 2
L301/L401
R31/R41 DECK 2
MTT-5513 : for NORMAL
MTT-5563 : for CrO2
MTT-5572 : for METAL
DECK 1
DECK 2

10
TASCAM 302MKII
ITEM
項目
SETTING
設定
INPUT SIGNAL
入力信号
ADJUSTMENT
調整
MEASUREMENT
測定
19. Erase efficiency
消去率
Connection : Fig. 2-3
(1 kHz B.P.F. in)
Tape : MTT-5572
1 kHz/+1 dB
(870 mV)
Check only 65 dB min.
20. REC MUTE
function
RECMUTE 効果
Connection : Fig. 2-3
(1 kHz B.P.F. in)
Tape : MTT-5572
1 kHz/+1 dB
(870 mV)
Check only 55 dB min.
21. Channel
separation
チャンネルセパレー
ション
Connection : Fig. 2-3
(1 kHz B.P.F. in)
Tape : MTT-5563
L ch : 1 kHz/–9 dB
(275 mV)
R ch : No signal
Check only 30 dB min.
REMARKS
備考
22. Adjacent track
crosstalk
トラック間クロスト
ーク
Connection : Fig. 2-3
Tape : MTT-5513
L ch : No signal
R ch : 125 Hz/–9 dB
(275 mV)
Check only 30 dB min.
14. Bias leakage
バイアス漏れ
Connection : Fig. 2-3
Tape : MTT-5513
Mode : REC
No signal
無信号
L102/L202
(MAIN PCB) –40 dB or less
(7.75 mV)
DECK 1
Find the difference between the 1 kHz recorded portion and
the erased portion.
1kHz 録音部分とそれを消去した部分との出力レベルの比
Find the difference between the 1 kHz recorded portion and
the "REC MUTE" portion.
1kHz 録音部分と RECMUTE 部分との出力レベルの比
Find the difference between the 1 kHz recorded portion (L ch)
and the no signal portion (R ch).
1kHz 録音部分(Lch)と無信号録音部分(Rch)との出力
レベルの比
Invert tape and play R ch track. Check leakage level against
the output reference of previously recrded portion.
125Hz 録音部分(Rch)の再生出力レベルを基準レベルと
し、テープを反転して再生したときの Rch 出力レベルとの比
L302/L402 DECK 2

11
3. BLOCK DIAGRAM
ブロックダイアグラム
TASCAM 302MKII
R/P Head PLAY
REC
DECK 1
PB EQ
EQ amp
PB level
1
32INPUTBAL
Line in
MONITOR
PLAYBACK METER
Amp METER
2
1
A
INPUT
-10dBV
2
1
A
OUTPUT
DECK1/COMMON
-5dBV
SEPARATE
COMMON
Line out
Buffer Amp
SLV mute
Buffer amp
SLV
DUB
OFF
1
3
2
PB in
Rec out
Play mute
OFF,MASTER
DOLBY
B-C TYPE NR
SYSTEM
Rec level
Rec MUTE
Rec Amp
1 2
BIAS TRAP
HX PRO
1
2
MECHA1
Erase head
BIAS OSC
231 231
EXT CONTROL
IN OUT
231
REMOTE
RC-322A
SLV
SLV
MASTER
OFF 2
1
A
CASCADE OUTPUT
-10dBV
1 2
1 2
1 2
1 2
1
2
MIX
R
HP Amp
PHONES OUT
PHONES
MAX 7mW/32 ohm
PHONE PCB
MINIMINI MINI
R/P Head PLAY
REC
DECK 2
PB EQ
Rec Amp
EQ amp
PB level
1
32
PB in Line out
INPUTBAL
DOLBY
Line in
MONITOR
PLAYBACK METER
Amp
SEPARATE
COMMON
IN/OUT
2
1
A
2
1
A
INPUT
METER
-10dBV DECK2
OUTPUT
-5dBV
Rec level
1
3
2 Rec out
Play mute
B-C TYPE NR
SYSTEM
Rec MUTE
1 2
BIAS TRAP
HX PRO
1
2
Erase head
MECHA2
BIAS OSC

12
TASCAM 302MKII
PARTS LIST SECTION
NOTES
ºPC boards shown are viewed from parts side.
ºParts marked with *require longer delivery time.
ºThe parts with no reference number or no parts number in the
exploded views are not supplied.
ºAs regards the resistors and capacitors, refer to the circuit dia-
grams contained in the manual.
º£Parts marked with this sign are safety critical components.
They must be replaced with identical components - refer to the
appropriate parts list and ensure exact replacement.
ºParts of [ ] mark can be used only with the version designated.
[ J ] : JAPAN [ K ] : KOREA [ A ] : AUSTRALIA [ E ] : EUROPE
[ UK ] : U.K. [ US/C/GE ] : U.S.A./CANADA/GENERAL EXPORTEXPORT
注 意
º
º*
º
º
º£
º
[ J ] : JAPAN [ K ] : KOREA [ A ] : AUSTRALIA [ E ] : EUROPE
[ UK ] : U.K. [ US/C/GE ] : U.S.A./CANADA/GENERAL EXPORT

4. EXPLODED VIEWS AND PARTS LIST
EXPLODED VIEW-1
−13−
分解図とパーツリスト
TASCAM 302MKII

EXPLODED VIEW-1
£
£
£
£
£
£
£
£
14
TASCAM 302MKII

EXPLODED VIEW-2
15
TASCAM 302MKII

EXPLODED VIEW-2
16
TASCAM 302MKII

EXPLODED VIEW-3
17
TASCAM 302MKII
EXPLODED VIEW-3

GATHER PCB A ASSY
£
£
£
£
£
£
£
£
£
£
£
£
£
£
£
GATHER PCB A ASSY
£
£
£
18
TASCAM 302MKII
5. PC BOARDS AND PARTS LIST
基板図とパーツリスト

GATHER PCB A ASSY
£
£
GATHER PCB B ASSY
GATHER PCB B ASSY
19
TASCAM 302MKII

GATHER PCB C ASSY
£
GATHER PCB C ASSY
£
£
20
TASCAM 302MKII
Other manuals for 302mkII
2
This manual suits for next models
1
Table of contents
Other Tascam Cassette Player manuals

Tascam
Tascam PortaStudio 424 User manual

Tascam
Tascam 112mkII User manual

Tascam
Tascam PortaStudio 424 MKII User manual

Tascam
Tascam 122MKIII Guide

Tascam
Tascam 102MKII Guide

Tascam
Tascam 322 User manual

Tascam
Tascam 202mkV User manual

Tascam
Tascam 122MKIII User manual

Tascam
Tascam 122 User manual

Tascam
Tascam 202 MK III User manual
