Taymor ASTRAL 06-4029P User manual

AB C
D E F

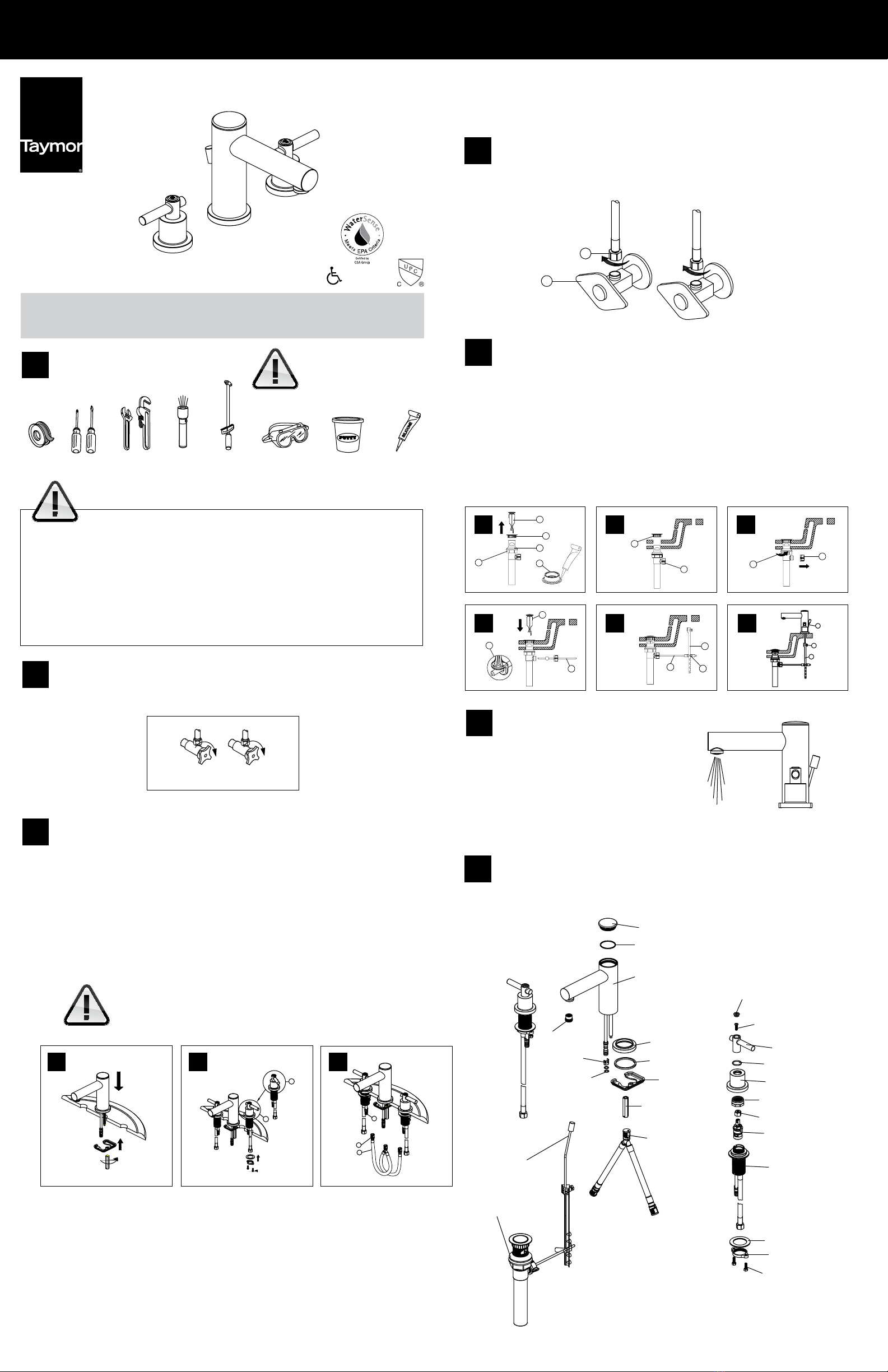

INSTALLATION INSTRUCTIONS
THIS FAUCET MEETS OR EXCEEDS THE FOLLOWING STANDARDS:
ASME A112.18.1/CSA B125.1 and NSF-61
Your installation may require new supply
lines. (Supply lines are not included.)
CUSTOMER SERVICE WEST 1-800-267-4774 | EAST 1-800-387-7064 | taymor.com
® REGISTERED TRADEMARK OF TAYMOR INDUSTRIES LTD.
TURN OFF
TURN OFF
B
E
E
C
F
A
A
FG
H
A
B
D
C
SILICONE
B
SILICONE
3
2
1
THANK YOU FOR PURCHASING THIS TAYMOR PRODUCT. ALL TAYMOR PRODUCTS ARE CAREFULLY
ENGINEERED AND FACTORY TESTED TO PROVIDE LONG TROUBLE-FREE USE UNDER NORMAL CONDITIONS.
HAVE BASIC TOOLS READY
RECOMMENDED TOOLS:
1
Flashlight
Teflon tape Screwdrivers Adjustable and
Pipe wrench Plumber’s putty
Safety goggles
Torque wrench Silicone caulk
5INSTALLING POP-UP DRAIN
A) Remove pop-up plunger (A) and flange (B). Screw locknut (C) all the way down. Push
gasket (D) down. Apply silicone to underside of flange (B).
B) Insert body into sink (from underneath). Screw flange onto body. Pivot hole (E) must face
the back of the sink.
C) Tighten locknut (C) and gasket but do not overtighten. Remove pivot ball retaining nut (E).
D) Slide pivot rod (F) into the eye of the pop-up plunger (A). Hand tighten retaining nut.
E) Slide pivot rod (F) through hole in spring clip (G), then through lever strap (H) and back
through spring clip.
F) Insert lift rod (I) down through faucet body and then into lever strap (H). Tighten screw (J).
Connect assembly to drain.
3FAUCET INSTALLATION
A) Install spout on seat and through the center mounting hole of the sink or countertop. From
underneath the sink secure the spout with rubber washer, metal washer and nut.
B) Ensure the handle seats and the handles are aligned as in diagram (2) by turning the handle seat if
necessary (1), the open-close turn of the handle cannot exceed 90°. Slide hot and cold end valves
through sink mounting holes. Make sure the valve for “Hot” is placed on the left hand side and long
inlet tubes are installed away from spout. Note: Hot side end valve is labeled. Secure end valves
with washers and nuts. Hand tighten nuts onto shank. Lock nuts into position by tightening screws.
C) Align tabs (1) and (2) on quick connects (3). Push quick connect housing firmly upward and snap onto
receiving tube tab. Pull down moderately to ensure connection has been made. If it is necessary to
remove quick connect, squeeze tabs on hose between index finger and thumb, then pull down to
disconnect.
Don’t use plumber’s putty on cultured marble or other composite sinks.
Putty will discolour the sink.
2TURN OFF THE MAIN WATER SUPPLY
Locate water supply inlets and shut off water supply valves. These are usually found under
the sink.
WARNING: READ ALL the instructions completely before beginning.
READ ALL warnings, care and maintenance information.
Taymor recommends calling a professional if you are uncertain about installing this product!
This product should be installed in accordance with all local and provincial plumbing and building codes.
Need Help? Please call our toll-free Customer Support line at
(WEST) 1-800-267-4774 (EAST ) 1-800-387-7064 for additional assistance or service.
ABC
ASTRAL 06-4029P
TWO HANDLE LAVATORY FAUCET
6
7EXPLODED DIAGRAM FOR REFERENCE
MAINTENANCE Your new faucet is designed for years of trouble-free performance. Keep it
looking new by cleaning it periodically with a soft cloth. Avoid abrasive cleaners, steel
wool and harsh chemicals as these will dull the finish and void your warranty.
FLUSHING
Turn on hot and cold water supplies. Turn faucet handles
all the way on and run water through the spout for about
a minute to remove debris. While water is running check
all connections for leaks. Reassemble the aerator and
screw it back into the spout hand tight.
4ATTACH THE HOT AND COLD SUPPLY LINES
Thread the nut (1) on supply line onto outlet of water supply valve (2) and tighten with
wrench. Do not overtighten.
2
1
1
21
3
2
1 - CAP
2 - O-RING
3 - SPOUT
4 - AERATOR
5 - BLOCK
6 - O-RING
7 - FLANGE
8 - WASHER
9 - WASHER
10 - NUT
11 - HOSE
12 - INDEX
13 - SCREW
14 - HANDLE
15 - O-RING
16 - HANDLE SEAT
17 - BONNET
18 - INVERTER
19 - CARTRIDGE
21 - WASHER
22 - BRACKET
23 - LOCKING SCREW
23 - LIFT ROD
24 - POP-UP DRAIN ASSEMBLY
20 - VALVE SEAT

AB C
D E F
INSTRUCTIONS D’INSTALLATION
CE ROBINET SATISFAIT AUX NORMES SUIVANTES, OU LES EXCÈDE :
ASME A112.18.1/CSA B125.1 et NSF-61
Votre installation pourrait
nécessiter des nouveaux
tuyaux d’alimentation. (Les tuyaux
d’alimentation ne sont pas inclus.)
SATISFAIT AUX
NORMES ADA
® MARQUE DÉPOSÉE DE TAYMOR INDUSTRIES LTD.
SERVICE À LA CLIENTÈLE OUEST 1-800-267-4774 | EST 1-800-387-7064 | taymor.com
FERMER
FERMER
B
E
E
C
F
A
A
FG
H
A
B
D
C
SILICONE
B
SILICONE
3
2
1
MERCI D’AVOIR ACHETÉ CE PRODUIT TAYMOR. TOUS LES PRODUITS TAYMOR SONT SOIGNEUSEMENT
CONÇUS ET TESTÉS EN USINE AFIN D’OFFRIR DES ANNÉES D’UTILISATION SANS SOUCI SELON DES
CONDITIONS NORMALES D’UTILISATION.
RÉUNISSEZ LES OUTILS DE BASE
OUTILS RECOMMANDÉS:
1
Lampe de
poche
Ruban
pour joints
filetés
Tournevis Clé à tube et clé à
molette Mastic de
plomberie
Lunettes de
sécurité
Clé
dynamométrique Calfeutrage de
silicone
5INSTALLATION DE L’ÉVACUATION MÉCANIQUE
A) Retirez le bouchon d’évacuation mécanique (A) et le col (B). Vissez le contre-écrou (C) complètement.
Poussez la garniture (D) vers le bas. Appliquez de la silicone sous le col (B).
B) Insérez le corps dans le lavabo (à partir du dessous). Vissez le col sur le corps. Le trou de pivot (E)
doit être dirigé vers l’arrière du lavabo.
C) Serrez le contre-écrou (C) et la garniture, mais ne serrez pas trop. Retirez l’écrou de retenue pour
rotule de pivot (E).
D) Glissez la tige de pivot (F) dans l’œillet du bouchon d’évacuation mécanique (A). Serrez à la main
l’écrou de retenue.
E) Glissez la tige de pivot (F) dans l’œillet de la bride à ressort (G), puis dans la ceinture du levier (H), et
de retour dans la bride à ressort.
F) Insérez la tige de levage (I) dans le corps du robinet et dans la ceinture du levier (H). Serrez la vis (J).
Installez l’ensemble à l’évacuation.
2FERMEZ L’EAU
Localisez les tuyaux d’arrivée d’eau et fermez les valves. Elles se trouvent normalement
sous du lavabo.
ATTENTION : LISEZ entièrement TOUTES les instructions avant de commencer.
LISEZ TOUS les avertissements et l’information d’entretien.
Taymor recommande de communiquer avec un expert si vous êtes incertain de la façon d’installer ce produit!
Ce produit devrait être installé conformément aux codes du bâtiment et de plomberie provinciaux et locaux.
Vous avez besoin d’aide? Communiquez sans frais avec notre service à la clientèle au
(OUEST) 1-800-267-4774 (EST ) 1-800-387-7064 pour de l’aide supplémentaire.
3INSTALLATION DU ROBINET
A) Installez le bec sur le siège et dans le trou de montage central du lavabo ou du comptoir. À partir du dessous du
lavabo, fixez le bec en place à l’aide de la rondelle en caoutchouc, de la rondelle en métal et de l’écrou.
B) Vérifiez que les sièges de la manettes et les manettes sont alignées comme dans le diagramme (2) en
tournant le siège de la manette si nécessaire (1), Glissez les valves pour l’eau chaude et l’eau froide dans les
trous de montage du lavabo. Assurez-vous que la valve pour « l’eau chaude » est placée du côté gauche et que
les longs tuyaux d’entrée sont installés à l’écart du bec. Remarque: La valve pour l’eau chaude est étiquetée.
Fixez les valves en place à l’aide des rondelles et des écrous. Serrez à la main les écrous sur la tige. Fixez les
écrous en place en serrant les vis.
C) Alignez les pattes (1) et (2) avec les raccords rapides (3). Poussez le boîtier du raccord rapide fermement vers
le haut et enclenchez-le dans la patte du tuyau récepteur. Tirez modérément vers le bas pour vous assurer que
le raccordement a été effectué. S’il est nécessaire de retirer le raccord rapide, pressez les pattes sur le tuyau
entre l’index et le pouce, puis tirez vers le bas pour débrancher.
N’utilisez pas de mastic de plomberie sur du similimarbre ou sur des lavabos en
matériaux composites. Le mastic entraînera une décoloration du lavabo.
ASTRAL 06-4029P
ROBINET DE LAVABO À DEUX MANETTES
PURGE
Ouvrez l’alimentation en eau chaude et en eau froide.
Tournez complètement les manettes du robinet de
façon à faire couler de l’eau du bec pendant environ une
minute pour ôter les débris. Pendant que l’eau coule,
vérifiez s’il y a des fuites au niveau des raccordements.
Remontez l’aérateur et vissez-le à nouveau manuelle-
ment dans le bec jusqu’à ce qu’il soit bien serré.
6
7DIAGRAMME ÉCLATÉ AUX FINS DE RÉFÉRENCE
ENTRETIEN Votre nouveau robinet est conçu pour vous offrir des années de rendement sans souci.
Conservez son aspect neuf en le nettoyant périodiquement à l’aide d’un linge doux. Évitez les nettoyants
abrasifs, la laine d’acier et les produits chimiques corrosifs car ceux-ci terniront le fini et annuleront votre
garantie.
4ATTACHEZ LES TUYAUX D’EAU CHAUDE ET D’EAU FROIDE
Vissez l’écrou (1) du tuyau d’alimentation sur la sortie de la valve d’alimentation en eau (2)
et serrez à l’aide d’une clé. Ne serrez pas trop.
2
1
ABC
1
21
3
2
1 - BOUCHON
2 - JOINT TORIQUE
3 - BEC
4 - AÉRATEUR
5 - BLOC
7 - FLANGE
8 - RONDELLE
9 - RONDELLE
10 - ÉCROU
11 - TUYAUX
12 - REPÈRE DE LA TEMPERÉRATURE DE L’EAU
13 - VIS
14 - MANETTE
15 - JOINT TORIQUE
17 - CHAPEAU
18 - INVERSEUR
19 - CARTOUCHE
21 - RONDELLE
22 - SUPPORT
23 - VIS DE BLOCAGE
6 - JOINT TORIQUE 16 - SIÈGE DE LA MANETTE
23 - TIGE DE RELEVAGE
24 - D’EVACUATION MÉCHANIQUE
20 - SIÈGE DE SOUPAPE
