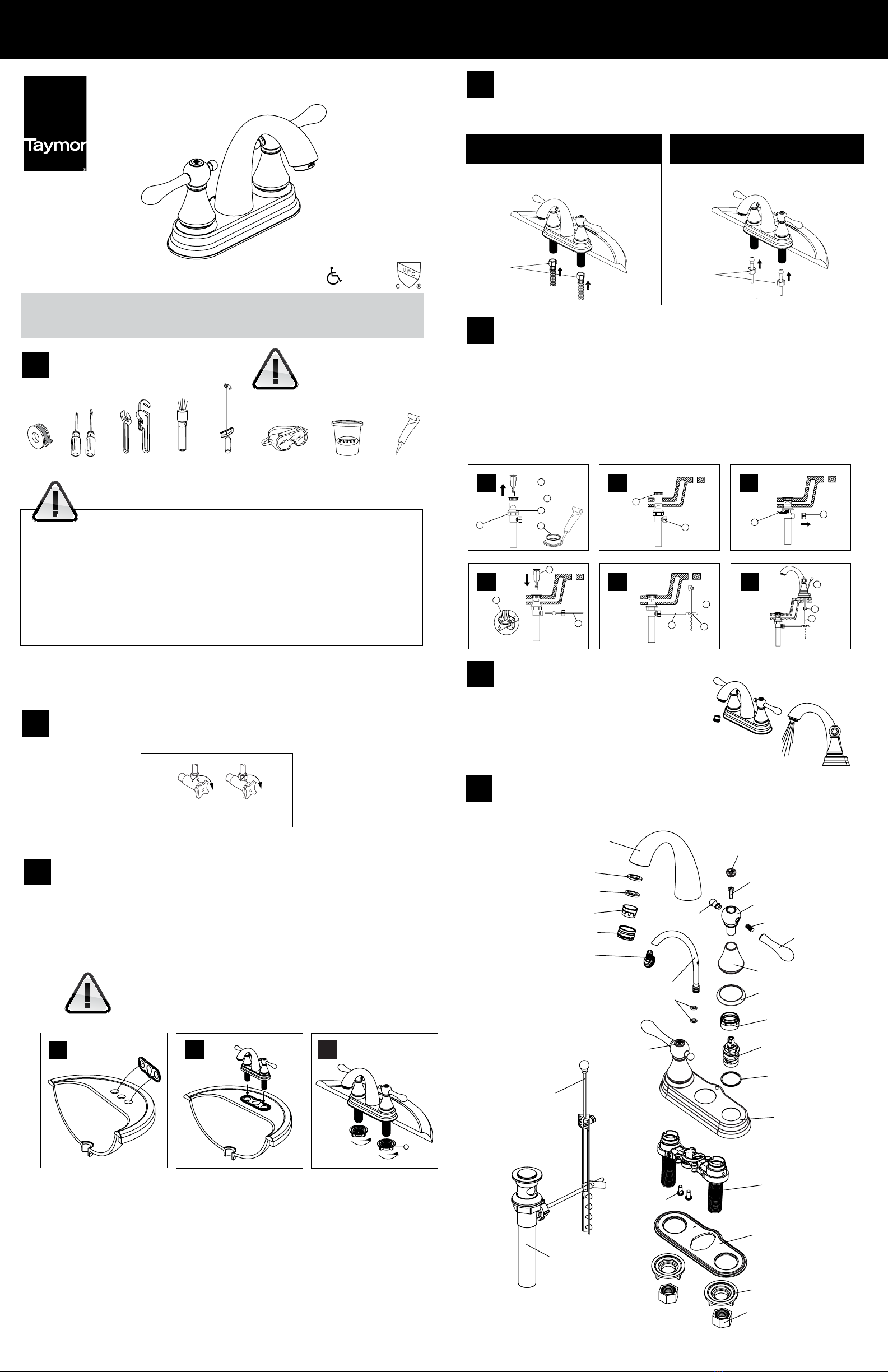

Taymor BELCARRA 06-4630PSN User manual

INSTALLATION INSTRUCTIONS
THIS FAUCET MEETS OR EXCEEDS THE FOLLOWING STANDARDS:
cUPC, ASME A112.18.1, NSF-61 AND LOW LEAD COMPLIANT
TURN OFF
TURN OFF
SILICONE
Your installation may require new supply
lines. (Supply lines are not included.)
CUSTOMER SERVICE WEST 1-800-267-4774 | EAST 1-800-387-7064 | taymor.com
® REGISTERED TRADEMARK OF TAYMOR INDUSTRIES LTD.
THANK YOU FOR PURCHASING THIS TAYMOR PRODUCT. ALL TAYMOR PRODUCTS ARE CAREFULLY
ENGINEERED AND FACTORY TESTED TO PROVIDE LONG TROUBLE-FREE USE UNDER NORMAL CONDITIONS.
HAVE BASIC TOOLS READY
RECOMMENDED TOOLS:
1
Flashlight
Teflon tape Screwdrivers Adjustable
wrench and
pipe wrench
Plumber’s putty
Safety goggles
Torque wrench Silicone caulk
6
7EXPLODED DIAGRAM FOR REFERENCE
MAINTENANCE Your new faucet is designed for years of trouble-free performance. Keep it looking
new by cleaning it periodically with a soft cloth. Avoid abrasive cleaners, steel wool and harsh
chemicals as these will dull the finish and void your warranty.
FLUSHING & AERATOR CLEANING
Remove the aerator by turning it counterclockwise.
Remove the internal parts of the aerator by pushing them
out with your fingers. Remove any debris. Turn on hot and
cold water supplies. Turn faucet handle all the way on and
run water through the spout for about a minute to remove debris.
While water is running check all connections for leaks. Reassemble the
aerator and screw it back into the spout, hand tighten.
3
2TURN OFF THE MAIN WATER SUPPLY
Locate water supply inlets and shut off water supply valves. These are usually found under
the sink.
WARNING: READ ALL the instructions completely before beginning.
READ ALL warnings, care and maintenance information.
Taymor recommends calling a professional if you are uncertain about installing this product!
This product should be installed in accordance with all local and provincial plumbing and building codes.
Need Help? Please call our toll-free Customer Support line at
(WEST) 1-800-267-4774 (EAST ) 1-800-387-7064 for additional assistance or service.
BELCARRA 06-4630PSN
TWO HANDLE LAVATORY FAUCET
FAUCET INSTALLATION
1a) Apply a bead of plumber’s putty or silicone caulk around the sink openings. Install the gasket over the three
holes in your sink.
1b) Install faucet hoses through the hole of the sink. Centre the faucet body. Make sure that handle is properly
aligned to sink.
1c) From underneath the sink secure faucet to sink with mounting nuts (1) provided.
Don’t use plumber’s putty on cultured marble or other composite sinks.
Putty will discolour the sink.
1a 1b
AB C
D E F
A
B
D
C
B
E
E
C
F
A
A
FG
H
SILICONE
B
5INSTALLING POP-UP DRAIN
A) Remove pop-up plunger (A) and flange (B). Screw locknut (C) all the way down. Push gasket (D)
down. Apply silicone to underside of flange (B).
B) Insert body into sink (from underneath). Screw flange onto body. Pivot hole (E) must face the back
of the sink.
C) Tighten locknut (C) and gasket but do not overtighten. Remove pivot ball retaining nut (E).
D) Slide pivot rod (F) into the eye of the pop-up plunger (A). Hand tighten retaining nut.
E) Slide pivot rod (F) through hole in spring clip (G), then through lever strap (H) and back through
spring clip.
F) Insert lift rod (I) down through faucet body and then into lever strap (H). Tighten screw (J). Connect
assembly to drain.
1c
1
I
J
H
1 - INDEX “C”
2 - SCREW
3 - BALL CONNECTOR
4 - CAP
5 - BOLT
6 - HANDLE
7 - HANDLE SEAT
8 - FLANGE
9 - BONNET
10 - CARTRIDGE
11 - WASHER
12 - ESCUTCHEON
13 - BODY
14 - SCREW
15 - BASE PLATE
16 - MOUNTING NUT
17 - COUPLING NUT
18 - SPOUT
19 - WASHER
20 - WASHER
21 - AERATOR
22 - AERATOR SHELL
23 - CONNECTOR
24 - PIPE
25 - O-RING
26 - INDEX “H”
27 - LIFT ROD & KNOB
28 - POP-UP ASSEMBLY
4ATTACH THE HOT AND COLD SUPPLY LINES
Apply teflon tape onto threaded ends of faucet inlets.
Connect water supply lines to faucet inlets. Hot water supply lines go into left inlet. Cold water supply
lines go into right inlet. (Supply lines and fittings are not included)
FOR BRAIDED PLASTIC AND BRAIDED
STAINLESS STEEL SUPPLY TUBES FOR 3/8” O.D. BALL-NOSE SUPPLY TUBES
THESE SUPPLY TUBES HAVE INTEGRAL NUTS, SO JUST
SCREW THE NUT ONTO THE FAUCET INLET.
IF THE SUPPLY TUBE END HAS A BULBOUS SHAPE, USE
COUPLING NUTS.
TORQUE
22 – 30 FT/LBS. TORQUE
22 – 30 FT/LBS.

INSTRUCTIONS D’INSTALLATION
6PURGE ET NETTOYAGE DE L’AÉRATEUR
Ôtez l’aérateur en le tournant dans le sens inverse des
aiguilles d’une montre. Ôtez les pièces internes de l’aérateur
en exerçant une pression avec vos doigts pour les faire sortir.
Ôtez tout débris. Ouvrez l’alimentation en eau chaude et en
eau froide. Tournez complètement le manette du robinet
de façon à faire couler de l’eau du bec pendant environ une
minute pour ôte les débris. Pendant que l’eau coule, vérifiez
s’il y a des fuites au niveau des raccordements. Remontez
l’aérateur et vissez-le à nouveau manuellement dans le be
jusqu’à ce qu’il soit bien serré.
AB C
D E F
A
B
D
C
B
E
E
C
F
A
A
FG
H
SILICONE
B
5INSTALLATION DE L’ÉVACUATION MÉCANIQUE
A) Retirez le bouchon d’évacuation mécanique (A) et le col (B). Vissez le contre-écrou (C) complè-
ment. Poussez la garniture (D) vers le bas. Appliquez de la silicone sous le col (B).
B) Insérez le corps dans le lavabo (à partir du dessous). Vissez le col sur le corps. Le trou de pivot (E)
doit être dirigé vers l’arrière du lavabo.
C) Serrez le contre-écrou (C) et la garniture, mais ne serrez pas trop. Retirez l’écrou de retenue pour
rotule de pivot (E).
D) Glissez la tige de pivot (F) dans l’œillet du bouchon d’évacuation mécanique (A). Serrez à la main
l’écrou de retenue.
E) Glissez la tige de pivot (F) dans l’œillet de la bride à ressort (G), puis dans la ceinture du levier
(H), et de retour dans la bride à ressort.
F) Insérez la tige de levage (I) dans le corps du robinet et dans la ceinture du levier (H). Serrez la
vis (J). Installez l’ensemble à l’évacuation.
I
J
H
4ATTACHEZ LES TUYAUX D’EAU CHAUDE ET D’EAU FROIDE
Appliquez du ruban pour joints filetés sur les extrémités filetées des entrées d’eau du robinet.
Raccordez les tuyaux d’alimentation en eau aux entrées d’eau du robinet. Le tuyau d’alimentation
en eau chaude se raccorde à l’entrée de gauche. Le tuyau d’alimentation en eau froide se raccorde à
l’entrée de droite. (Tuyaux d’arrivée d’eau et garnitures ne sont pas incluses)
POUR LES TUYAUX D’ALIMENTATION TRESSÉS EN
ACIER INOXYDABLE ET TRESSÉS EN PLASTIQUE POUR LES TUYAUX D’ALIMENTATION À BOUT SPHÉRIQUE
DE 3/8 PO DE DIAMÈTRE EXTÉRIEUR
CES TUYAUX D’ALIMENTATION SONT DOTÉS D’ÉCROUS INTÉGRÉS ET VOUS
N’AVEZ DONC QU’À VISSER L’ÉCROU SUR L’ENTRÉE DU ROBINET.
TORSION DE
22 À 33 PI/LB TORSION DE
22 À 33 PI/LB
SI L’EXTRÉMITÉ DU TUYAU D’ALIMENTATION EST EN FORME DE BULBE,
UTILISEZ LES ÉCROUS DE RACCORDEMENT.
CE ROBINET SATISFAIT AUX NORMES SUIVANTES, OU LES EXCÈDE :
cUPC, ASME A112.18.1, NSF-61 ET HOMOLOGUÉ FAIBLE TENEUR EN PLOMB
FERMER
FERMER
SILICONE
Votre installation pourrait
nécessiter des nouveaux
tuyaux d’alimentation. (Les tuyaux
d’alimentation ne sont pas inclus.)
SATISFAIT AUX
NORMES ADA
® MARQUE DÉPOSÉE DE TAYMOR INDUSTRIES LTD.
SERVICE À LA CLIENTÈLE OUEST 1-800-267-4774 | EST 1-800-387-7064 | taymor.com
MERCI D’AVOIR ACHETÉ CE PRODUIT TAYMOR. TOUS LES PRODUITS TAYMOR SONT SOIGNEUSEMENT
CONÇUS ET TESTÉS EN USINE AFIN D’OFFRIR DES ANNÉES D’UTILISATION SANS SOUCI SELON DES
CONDITIONS NORMALES D’UTILISATION.
RÉUNISSEZ LES OUTILS DE BASE
OUTILS RECOMMANDÉS :
1
Lampe de
poche
Ruban
pour joints
filetés
Tournevis Clé à molette
et clé à tuyau Mastic de
plomberie
Lunettes de
sécurité
Clé
dynamométrique Calfeutrage de
silicone
7DIAGRAMME ÉCLATÉ AUX FINS DE RÉFÉRENCE
ENTRETIEN Votre nouveau robinet est conçu pour vous offrir des années de rendement sans souci.
Conservez son aspect neuf en le nettoyant périodiquement à l’aide d’un linge doux. Évitez les
nettoyants abrasifs, la laine d’acier et les produits chimiques corrosifs car ceux-ci terniront le fini et
annuleront votre garantie.
2FERMEZ L’EAU
Localisez les tuyaux d’arrivée d’eau et fermez les valves. Elles se trouvent normalement
sous du lavabo.
ATTENTION : LISEZ entièrement TOUTES les instructions avant de commencer.
LISEZ TOUS les avertissements et l’information d’entretien.
Taymor recommande de communiquer avec un expert si vous êtes incertain de la façon d’installer ce produit!
Ce produit devrait être installé conformément aux codes du bâtiment et de plomberie provinciaux et locaux.
Vous avez besoin d’aide? Communiquez sans frais avec notre service à la clientèle au
(OUEST) 1-800-267-4774 (EST ) 1-800-387-7064 pour de l’aide supplémentaire.
BELCARRA 06-4630PSN
ROBINET DE LAVABO À DUEX MANETTES
3INSTALLATION DU ROBINET
1a) Appliquez un cordon de mastic de plomberie ou de calfeutrage de silicone autour des ouvertures de l’évier.
Installez le joint sur les trois trous de l’évier.
1b) Insérez les tuyaux du robinet dans le trou de l’évier. Centrez le corps du robinet. Assurez-vous que la manette
est bien alignée avec l’évier.
1c) En travaillant sous l’évier fixez le robinet à lavabo en écrou de montage (1) fournis.
N’utilisez pas de mastic de plomberie sur du similimarbre ou sur des éviers en
matériaux composites. Le mastic entraînera une décoloration de l’évier.
1a 1b 1c
1
1 - REPÈRE DE LA TEMPÉRATURE DE L’EAU FROIDE
2 - VIS
3 - CONNECTEUR À BILLES
4 - CAPUCHON
5 - BOULON
6 - MANETTE
7 - SIÈGE DE MANETTE
8 - FLANGE
9 - CHAPEAU
10 - CARTOUCHE
11 - RONDELLE
12 - APPLIQUE
13 - CORPS
14 - VIS
15 - PLAQUE DE BASE
16 - ÉCROU DE MONTAGE
17 - ÉCROU DE RACCORDEMENT
18 - BEC
19 - RONDELLE
20 -RONDELLE
21 - AÉRATEUR
22 - BOÎTIER DE L’ AÉRATEUR
23 - CONNECTEUR
24 - TUYAU
25 - JOINT TORIQUE
26 - REPÈRE DE LA TEMPÉRATURE DE L’EAU CHAUDE
27 - TIGE DE RELEVAGE
ET LE BOUTON
28 - D’EVACUATION MÉCHANIQUE
