Taymor HIGH SOCIETY 06-8882S User manual

INSTALLATION INSTRUCTIONS
3FAUCET INSTALLATION
1a) WITH OPTIONAL DECK PLATE: Remove old faucet. Clean sink surface in preparation for new faucet.
Apply a bead of plumber’s putty or silicone caulk around the faucet openings. Install the gasket over the
three holes in your sink.
1b) WITH OPTIONAL DECK PLATE: Screw bolts (1) to the deck plate (2). Install deck plate over the three
holes in the sink. From underneath sink, hand tighten mounting nut. Do not overtighten.
1c) WITH OPTIONAL DECK PLATE: Retract pull-down hose (1) up through faucet body, until the pull-down
hose fitting is flush with the bottom of shank (2). Do not pull hose fitting past the shank. Insert faucet
body through the hole in deck plate. Note: Do not feed the pull-down hose (1) back down through the
spout until step 3.
2) WITHOUT OPTIONAL DECK PLATE: Retract pull-down hose (1) up through faucet body, until the pull-
down hose fitting is flush with the bottom of shank (2). Do not pull hose fitting past the shank. Insert
faucet body through the hole. Note: Do not feed the pull-down hose (1) back down through the spout
until step 3.
3) Install rubber washer (1), metal washer (2) onto the threaded mounting shank. Thread nut (3) onto
mounting shank. Do not overtighten.
4a) Screw quick connector (2) to the free end of pull-out hose (1).
4b) Make sure the adapters are securely connected to the hose.
Install the C-clip as indicated and push in to connect to the adapter.
5) Align block (1) and tabs on quick connect. Push quick connect housing firmly upward and snap onto
receiving block. Pull down moderately to ensure connection has been made. After connecting the hose,
install the weight at the lowest point of the hose (2). If it is necessary to remove quick connect, squeeze
tabs on hose between index finger and thumb, then pull down to disconnect.
THIS FAUCET MEETS OR EXCEEDS THE FOLLOWING STANDARDS:
cUPC, ASME A112.18.1, NSF/ANSI-61/9 AND LOW LEAD COMPLIANT
TURN OFF
TURN OFF
SILICONE
Your installation may require new supply
lines. (Supply lines are not included.)
CUSTOMER SERVICE WEST 1-800-267-4774 | EAST 1-800-387-7064 | taymor.com
® REGISTERED TRADEMARK OF TAYMOR INDUSTRIES LTD.
OCT. 2020
WITH OPTIONAL DECK PLATE
Do not, use plumber’s putty on cultured marble or other
composite sinks. Putty will discolor the sink.
THANK YOU FOR PURCHASING THIS TAYMOR PRODUCT. ALL TAYMOR PRODUCTS ARE CAREFULLY
ENGINEERED AND FACTORY TESTED TO PROVIDE LONG TROUBLE-FREE USE UNDER NORMAL CONDITIONS.
HAVE BASIC TOOLS READY
RECOMMENDED TOOLS:
1
Flashlight
Teflon tape Screwdrivers Adjustable
wrench and
pipe wrench
Plumber’s putty
Safety goggles
Torque wrench Silicone caulk

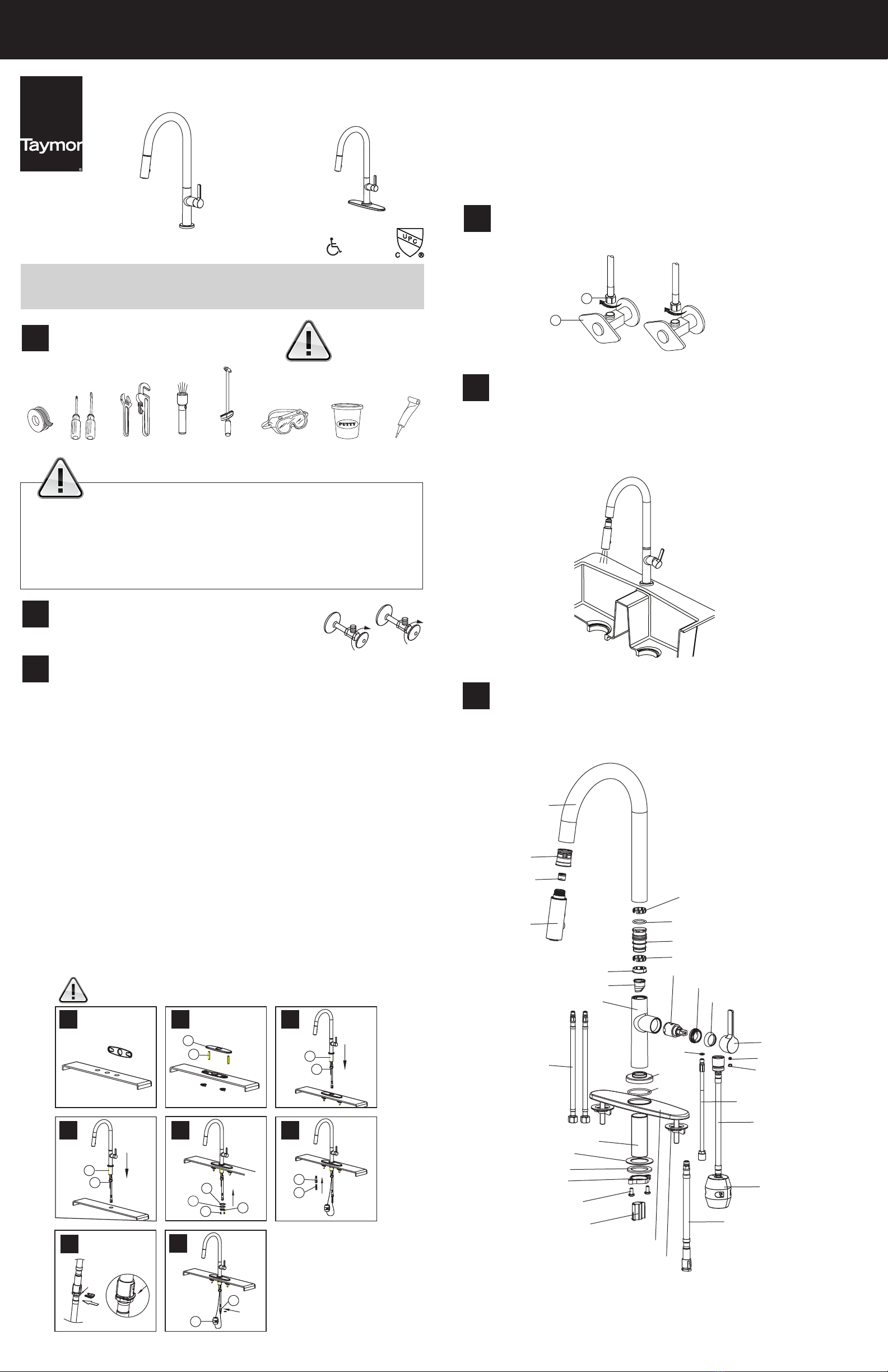

6EXPLODED DIAGRAM FOR REFERENCE
MAINTENANCE Your new faucet is designed for years of trouble-free performance. Keep
it looking new by cleaning it periodically with a soft cloth. Avoid abrasive cleaners, steel
wool and harsh chemicals as these will dull the finish and void your warranty.
2TURN OFF THE MAIN WATER SUPPLY
Locate water supply inlets and shut off water supply
valves. These are usually found under the sink.
WARNING: READ ALL the instructions completely before beginning.
READ ALL warnings, care and maintenance information.
Taymor recommends calling a professional if you are uncertain about installing this product!
This product should be installed in accordance with all local and provincial plumbing and building codes.
Need Help? Please call our toll-free Customer Support line at
(WEST) 1-800-267-4774 (EAST ) 1-800-387-7064 for additional assistance or service.
HIGH SOCIETY 06-8882S / 06-8882SBLK
SINGLE HANDLE KITCHEN FAUCET
5FLUSHING THE WATER LINES
Turn on hot and cold water supplies. Pull the hose assembly out of the spout and remove
the spray head by unscrewing it from the hose counterclockwise. Be sure to hold the end
of the hose down into the sink and turn the faucet on to the warm position where it mixes
hot and cold water. Flush water lines for one minute. Check for leaks. Re-tighten any
connections if necessary, but do not overtighten. Reinstall spray head by hand tightening
it back onto the spray hose.
1 - BUSHING
4ATTACH THE HOT AND COLD SUPPLY LINES
Thread the nut (1) on supply line onto outlet of water supply valve (2) and tighten with
wrench. Do not overtighten.
1a
2
5
1b
3
1c
4a
4b
2
1
2 - SCREW
3 - NUT
4 - WASHER
5 - WASHER
6 - SHANK
7 - O-RING
8 - BASE
9 - O-RING
10 - HOSE
11- BODY
12 - BUSHING
13 - C-RING
14 - SPRAY HEAD
15 - FLOW REGULATOR
16 - BUSHING
17 - SPOUT
19 - O-RING
20 - CONNECTOR
21 - C-RING
22 - CARTRIDGE
23 - BONNET
24 - COVER
25 - HANDLE
26 - SCREW
27 - COVER
28 - OUTLET
29 - HOSE
30 - DECK PLATE
31 - OUTLET HOSE
32 - WEIGHT
33 - MOUNTING NUT
1
43
2
18 - C-RING
2
12
1
2
1
2
12
1
1
2

INSTRUCTIONS D’INSTALLATION
CE ROBINET SATISFAIT AUX NORMES SUIVANTES, OU LES EXCÈDE :
cUPC, ASME A112.18.1, NSF/ANSI-61/9 ET HOMOLOGUÉ FAIBLE TENEUR EN PLOMB
FERMER
FERMER
SILICONE
Votre installation pourrait
nécessiter des nouveaux
tuyaux d’alimentation.
(Les tuyaux d’alimentation
ne sont pas inclus.)
SERVICE À LA CLIENTÈLE OUEST 1-800-267-4774 | EST 1-800-387-7064 | taymor.com
® MARQUE DÉPOSÉE DE TAYMOR INDUSTRIES LTD.
OCT. 2020
AVEC APPLIQUE EN OPTION
RÉPOND AUX
NORMES ADA
N’utilisez pas de mastic de plomberie sur du similimarbre ou sur des éviers
en matériaux composites. Le mastic entraînera une décoloration de l’évier.
MERCI D’AVOIR ACHETÉ CE PRODUIT TAYMOR. TOUS LES PRODUITS TAYMOR SONT SOIGNEUSEMENT
CONÇUS ET TESTÉS EN USINE AFIN D’OFFRIR DES ANNÉES D’UTILISATION SANS SOUCI SELON DES
CONDITIONS NORMALES D’UTILISATION.
AYEZ À LA MAIN DES OUTILS DE BASE
OUTILS RECOMMANDÉS :
1
Lampe de
poche
Ruban
pour joints
filetés
Tournevis Clé à molette
et clé à tuyau Mastic de
plomberie
Lunettes de
sécurité
Clé
dynamométrique
Mastic de
calfeutrage de
silicone
6DIAGRAMME ÉCLATÉ AUX FINS DE RÉFÉRENCE
ENTRETIEN Votre nouveau robinet est conçu pour vous offrir des années de rendement
sans souci. Conservez son aspect neuf en le nettoyant périodiquement à l’aide d’un linge
doux. Évitez les nettoyants abrasifs, la laine d’acier et les produits chimiques corrosifs
car ceux-ci terniront le fini et annuleront votre garantie.
2FERMEZ L’EAU
Localisez les tuyaux d’arrivée d’eau et fermez les valves.
Elles se trouvent normalement sous l’évier.
ATTENTION : LISEZ entièrement TOUTES les instructions avant de commencer.
LISEZ TOUS les avertissements et l’information d’entretien.
Taymor recommande de communiquer avec un expert si vous êtes incertain de la façon d’installer ce produit!
Ce produit devrait être installé conformément aux codes du bâtiment et de plomberie provinciaux et locaux.
Vous avez besoin d’aide? Communiquez sans frais avec notre Service à la clientèle
(OUEST) 1-800-267-4774 (EST) 1-800-387-7064 pour de l’aide supplémentaire.
HIGH SOCIETY 06-8882S / 06-8882SBLK
ROBINET DE CUISINE À MANETTE SIMPLE
5PURGE DES TUYAUX D’ALIMENTATION EN EAU
Ouvrez l’alimentation en eau chaude et en eau froide. Tirez l’assemblage du tuyau hors
du bec et retirez la tête de douchette en la dévissant du boyau dans le sens inverse des
aiguilles d’une montre. Veillez à tenir l’extrémité du tuyau vers le bas dans l’évier et
ouvrez le robinet à la position de l’eau tiède, là où l’eau chaude se mélange avec l’eau
froide. Vidangez les tuyaux d’alimentation en eau pendant une minute. Vérifiez s’il y a des
fuites. Serrez de nouveau les raccordements au besoin, mais ne serrez pas trop. Installez
de nouveau la tête de douchette en la vissant manuellement sur le boyau de la douchette.
3INSTALLATION DU ROBINET
1a) AVEC APPLIQUE (EN OPTION). Fermez le robinet d’alimentation en eau. Enlevez l’ancien
robinet. Nettoyez la surface de l’évier en vue de l’installation du nouveau robinet.
Appliquez un cordon de mastic de plomberie ou de calfeutrage de silicone autour des
ouvertures du robinet. Installez le joint sur les trois trous de l’évier.
1b) AVEC APPLIQUE (EN OPTION). Vissez les boulons (1) à l’applique (2). Installez l’applique
sur les trois trous de l’évier. En travaillant sous l’évier, serrez à la main l’écrou de
montage. Ne serrez pas trop.
1c) AVEC APPLIQUE (EN OPTION). Tirez sur le boyau escamotable (1) vers le haut à travers le
corps du robinet et jusqu’à ce que le raccord du boyau escamotable soit au même niveau
que la partie inférieure de la tige (2). Veillez à ce que le raccord du boyau ne dépasse pas
la tige. Insérez le corps du robinet dans le trou de l’applique. Remarque : Attendez jusqu’à
l’étape 3 avant d’introduire de nouveau le boyau escamotable (1) dans le bec.
2) SANS L’APPLIQUE. Tirez sur le boyau escamotable (1) vers le haut à travers le corps du
robinet et jusqu’à ce que le raccord du boyau escamotable soit au même niveau que la
partie inférieure de la tige (2). Veillez à ce que le raccord du boyau ne dépasse pas la tige.
Insérez le corps du robinet dans le trou. Remarque : Attendez jusqu’à l’étape 3 avant
d’introduire de nouveau le boyau escamotable (1) dans le bec.
3) Installez la rondelle en caoutchouc (1), la rondelle en métal (2) sur la tige de
montage filetée. Vissez l’écrou (3) sur la tige de montage. Ne serrez pas trop.
4a) Vissez le raccord rapide (2) à l’extrémité libre du boyau escamotable (1).
4b) Veiller à ce que les adaptateurs soient bien raccordés au tuyau.
Installer le clip en C comme indiqué et l’enfoncer pour le raccorder à l’adaptateur.
5) Alignez le bloc (1) et les pattes sur le raccord rapide. Poussez le boîtier du raccord rapide
fermement vers le haut et enclenchez-le dans le bloc récepteur. Tirez modérément vers
le bas pour vous assurer que le raccordement a été effectué. Une fois le boyau raccordé,
installez le contrepoids (2) à la position la plus basse du boyau (2). S’il est nécessaire de
retirer le raccord rapide, pressez les pattes sur le boyau entre l’index et le pouce, puis tirez
vers le bas pour débrancher.
4ATTACHEZ LES TUYAUX D’EAU CHAUDE ET D’EAU FROIDE
Vissez l’écrou (1) du tuyau d’alimentation sur la sortie de la valve d’alimentation en eau (2)
et serrez à l’aide d’une clé. Ne serrez pas trop.
1 - BAGUE
2 - VIS
3 - ÉCROU
4 - RONDELLE
5 - RONDELLE
6 - TIGE
7 - JOINT
7 - TORIQUE
8 - BASE
9 - JOINT
7 - TORIQUE
10 - TUYAU
11- CORPS
12 - BAGUE
13 - ANNEAU EN C
14 - DOUCHETTE
15 - REGULATEUR DE DEBIT
16 - BAGUE
17 - BEC
19 - JOINT TORIQUE
20 - CONNECTEUR
21 - ANNEAU EN C
22 - CARTOUCHE
23 - CHAPEAU
24 - CAPUCHON
25 - MANETTE
26 - VIS
27 - COUVERTURE
28 - TUBE DE SORTIE
29 - TUYAU
30 - APPLIQUE
31 - TUYAU DE SORTIE
32- CONTRE POIDS
33 - ÉCROU DE MONTAGE
18 - ANNEAU EN C
2
1
1
2
1a
2
5
1b
3
1c
4a
4b
1
43
2
2
12
1
2
1
2
12
1
